Всем здравствуйте !
Что такое холодная ковка ?
Холодная ковка – это изготовление изделий, в процессе которого металл не поддают термическому нагреву. Нужная нам форма получается в результате исключительно механической обработки, то есть металл гнется под действием силы. В данной статье автор опишет способ, как при помощи холодной ковки изготовить оконную решетку, которая в последующем будет установлена в металлическую дверь. Для большего понимания автор прилагает подробный фото отчет .

Нам понадобятся следующие материалы:

- квадратная труба 20×10 мм;
- круг стальной горячего катания диаметром 10 мм;
- квадрат стальной горячего катания Д10 мм;
- декоративные изделия из металла;
- болты 8 мм с полукруглой головкой - гайки М8;
- шлифовальные диски по металлу;
- автомобильный грунт;
- черная краска;
- золотистая краска;
- растворитель 646.

Инструмент

- болгарка;
- сварочный аппарат;
- дрель;
- рулетка;
- линейка;
- мел.

Приступим !

Изначально автор сделал вот такую дверь, для которой и будет изготавливаться специальная защитная решетка.

Холодная ковка своими руками


Первым делом был изготовлен специальный эскиз, который в последующем нужно распечатать, размеры взяты 1:10 .

Холодная ковка своими руками


Далее была взята квадратная труба, из которой сделана рама, к ней в последующем будут привариваться элементы ковки.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Раму нужно сваривать с небольшим отступом (10 мм) по всему контуру оконного проема.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Далее на куске жестяного листа автор нарисовал будущий узор, который будет украшать, и защищать дверное окошко.

Холодная ковка своими руками


Затем автор сделал специальное приспособление, при помощи которого и будет происходить сгибание метала, оно очень простое, для этого нужно взять два кусочка круглой арматуры диаметром 16 мм, и приварить их на свободную поверхность, расстояние между прутьями делаем 10 мм, так чтобы прут, который мы будем гнуть, свободно ложился между ними. Далее выгибаем форму лозы.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Когда все элементы готовы, привариваем их к раме, для того, чтобы швов не было видно, варим все с внутренней стороны рамы, далее шлифуем балгаркой.

Холодная ковка своими руками


Для того, чтобы придать изделию эффект ковки, автор взял готовые декоративные элементы, отрезав болгаркой лепестки и приварил их на концах лозы

Холодная ковка своими руками


Холодная ковка своими руками


Далее были приварены остальные элементы

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками

Делаем обрамление для рамы. Для этого нужно взят квадратную трубу, один из концов приварить, а с другого конца нужно приварить кусок круглого прута, затем начинаем вращать, труба постепенно будет скручиваться.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Для того, чтобы закрепить раму с элементами лозы, нужно просверлить 4 отверстия по углам, сверлом диаметром 8 мм , затем в готовые отверстия нужно поместить болты с круглой головкой.

Холодная ковка своими руками


После того как рама зафиксирована, рисуем узор в верхней и нижней части.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками

Скрученные квадратные трубы нужно немного укоротить, затем к ним привариваются декоративные элементы, согласно примеру на фото.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Далее места швов шлифуем болгаркой.

Холодная ковка своими руками


Так как верхняя часть должна быть немного меньше, загибаем прут при помощи трубы, используем эффект рычага.

Холодная ковка своими руками


Холодная ковка своими руками


Готовые части соединяем при помощи сварки, далее шлифуем.

Холодная ковка своими руками

Аналогично делаем с нижней частью.

Холодная ковка своими руками


Мебельные болты привариваем с обратной стороны конструкции.

Холодная ковка своими руками


Далее в нескольких местах сверлим отверстия, вставляем болт соответствующего размера и срезаем болгаркой лишнюю часть, а затем привариваем , таким образом создаем эффект ковки.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Оконная решетка готова, осталось произвести покраску. Для этого сначала обезжириваем поверхность при помощи растворителя, далее наносим грунтовку, после чего окрашиваем краской.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Осталось закрепить решетку к двери . Крепим кованую решетку гайками с обратной стороны.

Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Холодная ковка своими руками


Края лозы, и шляпки болтов окрашиваем золотой краской.

Холодная ковка своими руками

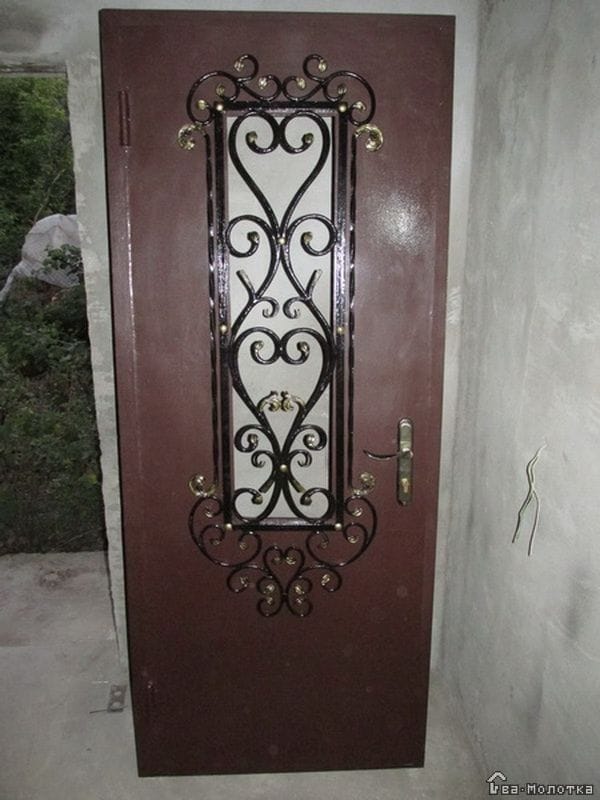

Вот так выглядит все в законченном варианте.

Холодная ковка своими руками


Всем спасибо за внимание!
