Электрогитара своими руками

Электрогитара своими руками

Первые электрогитары для массового потребителя были выпущены еще в далеком 1934 году. С тех пор электрогитара уверено занимает свою, немаленькую нишу в мире музыкальных инструментов. В этой статье рассмотрим, как можно изготовить электрогитару с наименьшими затратами.

Инструменты и материалы:
-Палисандр;
-Красное дерево;
-Ясень;
-Фанера;
-Электролобзик;
-Фрезер;
-Линейка;
-Карандаш;
-Деревообрабатывающие станки;
-Струбцины;
-Дрель;
-Наждачная бумага;
-Рашпиль;
-Клей;
-Масло;
-Лимонное масло;
-Полиуретановый лак;
-Датское масло;
-Воск;
-Конденсаторы;
-Резисторы;
-Разъем;
-Звукосниматели;
-Анкерный болт;
-Потенциометры;
-Ручки;
-Струны;
-Лады;
-Переключатели;
-Колки;






Шаг первый: подготовка

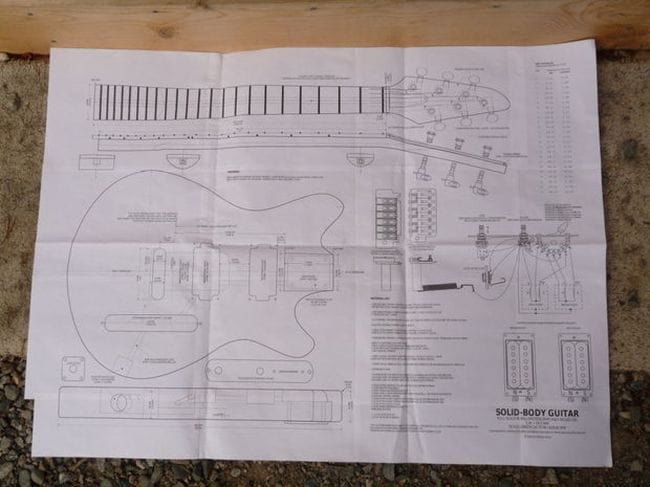

Электрогитару автор начал делать используя инструкции в книге Мартина Коха "Изготовление электрогитары"

Сначала автор приобрел все необходимое для изготовления электрогитары. Древесину, электрокомпоненты, струны и т.д. Далее приступил к изготовлению.

Шаг второй: шаблон

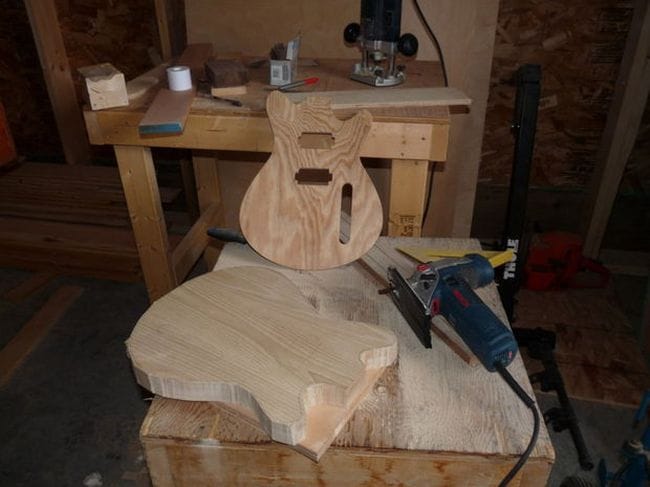

Что бы не испортить дерево, автор вырезает из фанеры шаблон.

Шаг третий: корпус

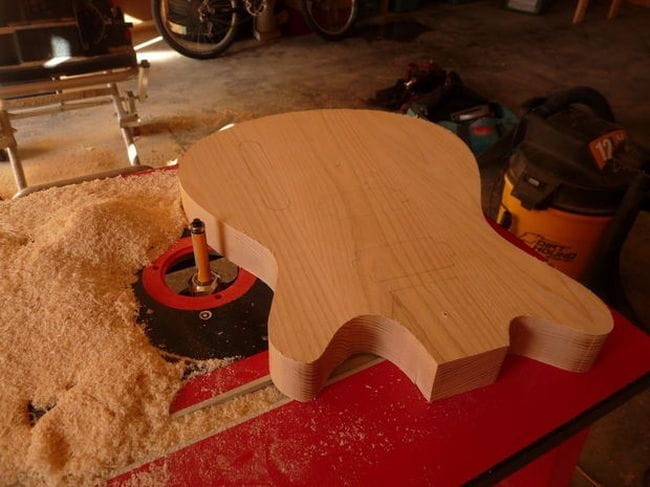

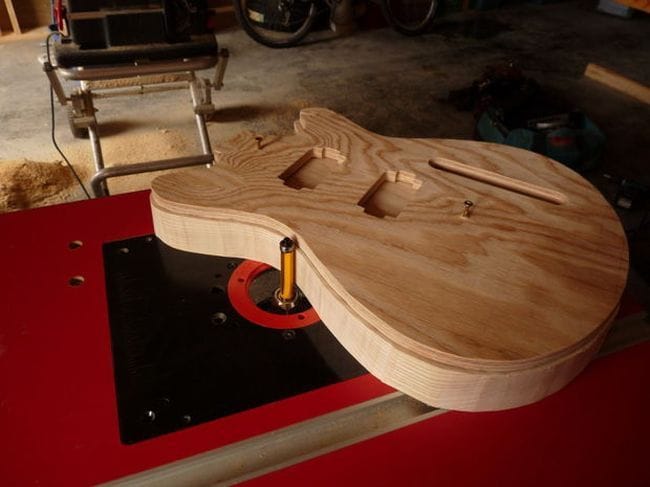

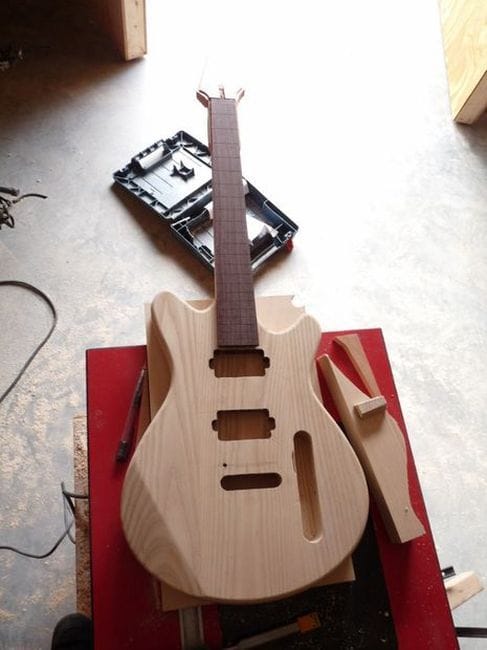

Корпус гитары автор изготовил из ясеня. По фанерному шаблону вырезал корпус. Нанес разметку для пазов.

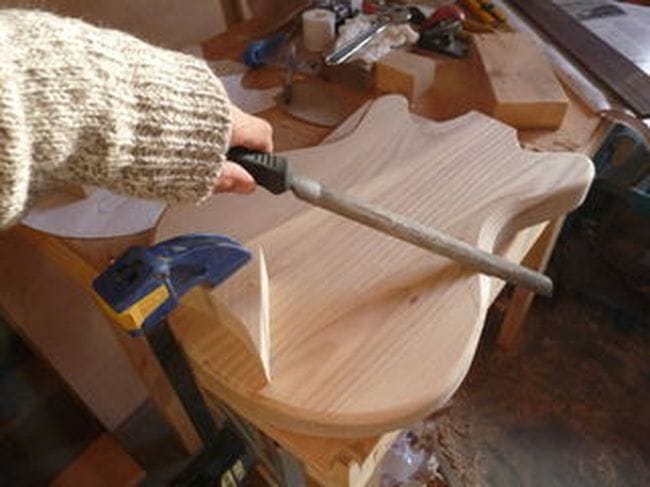

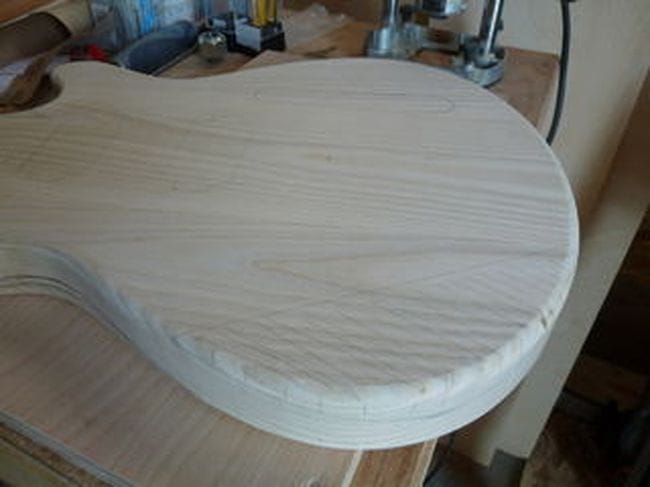

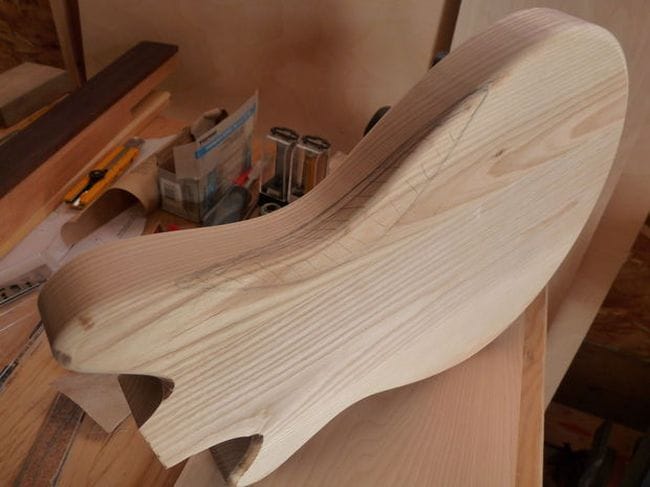

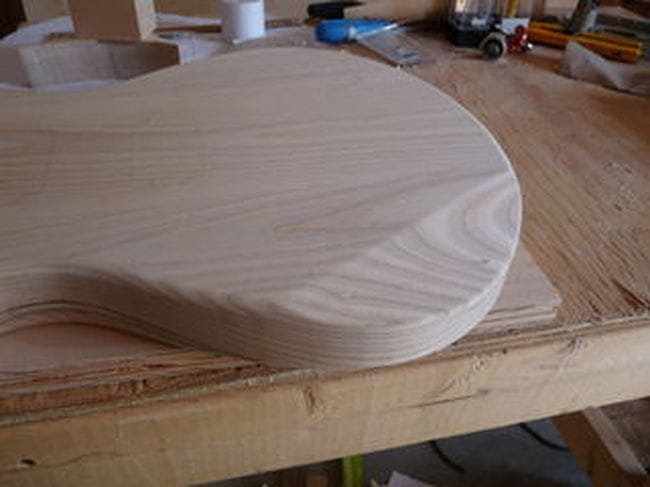

С помощью рашпиля и наждачной бумаги закруглил острые грани. Сделал скос на задней части корпуса.

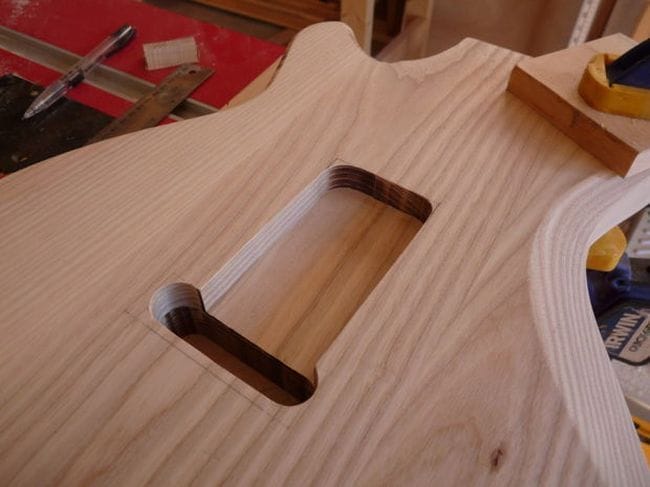

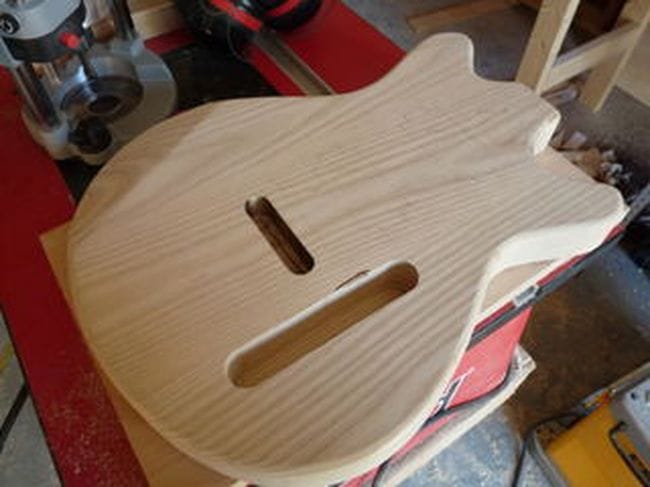

Вырезал пазы под электрокомпоненты гитары.

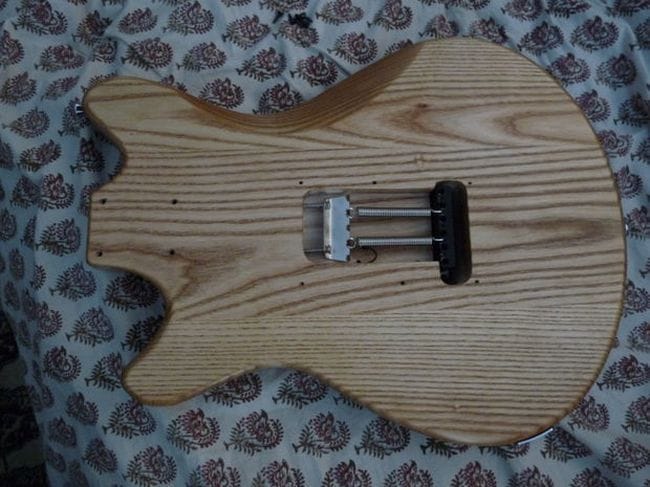

Обработал корпус датским маслом, затем покрыл воском.

Шаг четвертый: гриф

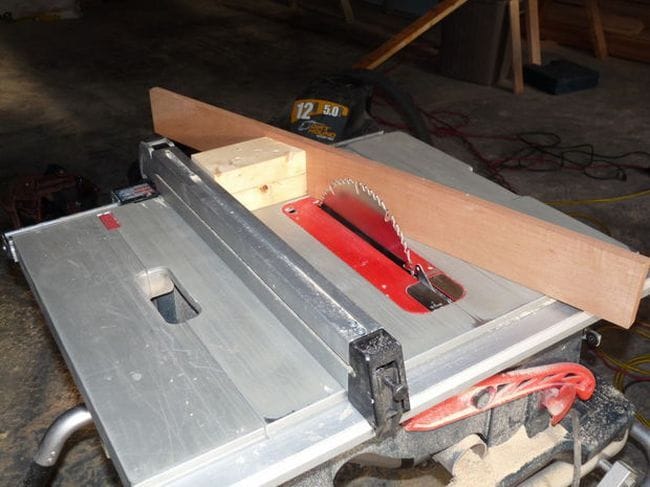

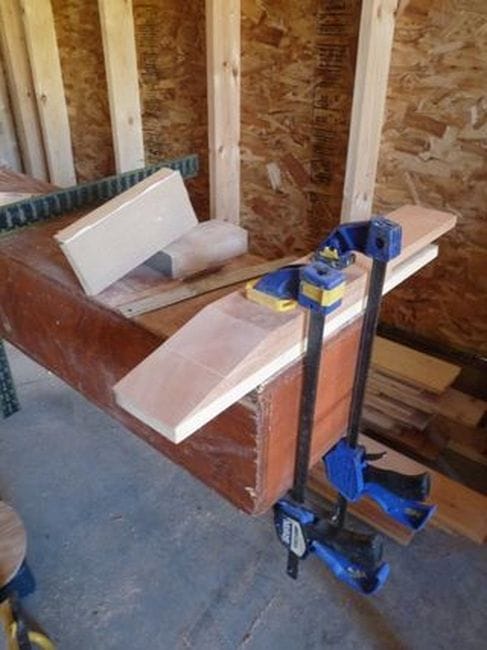

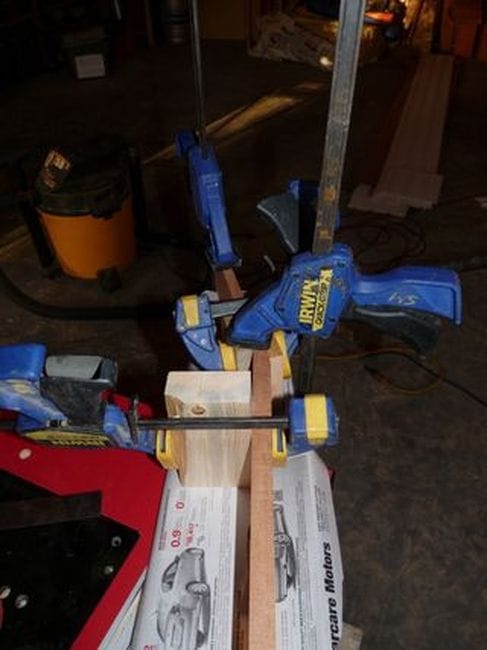

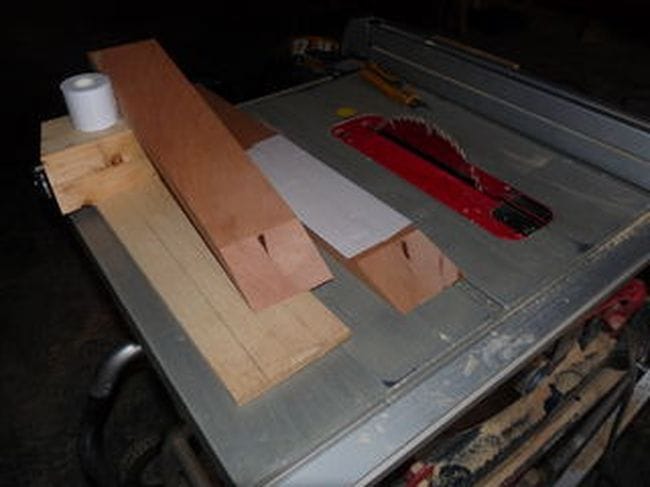

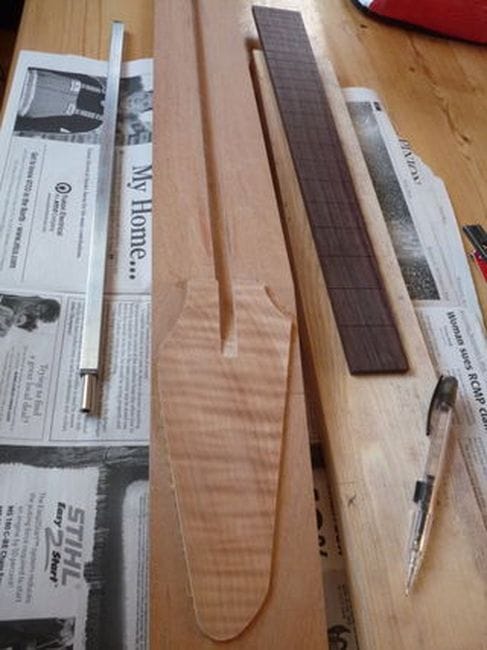

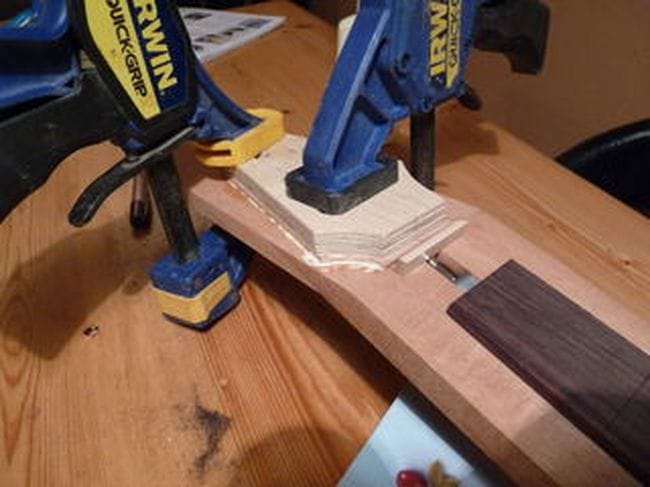

Гриф и головку грифа автор изготовил из палисандра. Отрезал доску под углом и затем приклеил её с другой стороны.




Шаг пятый: анкерный болт

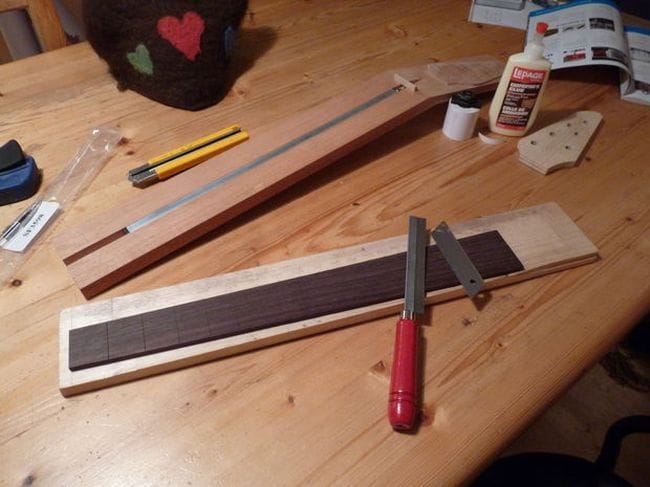

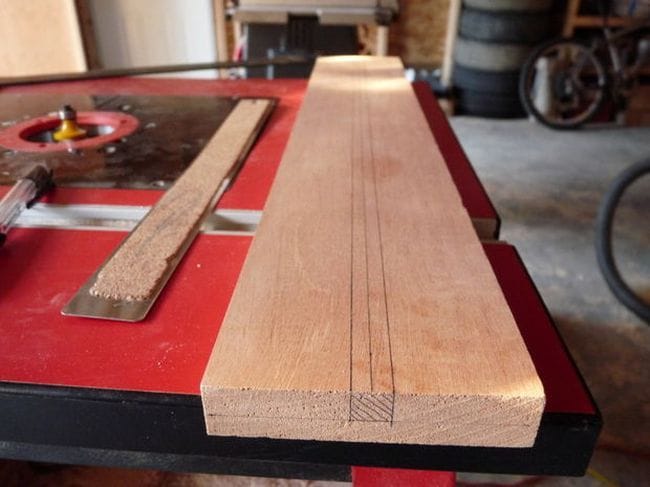

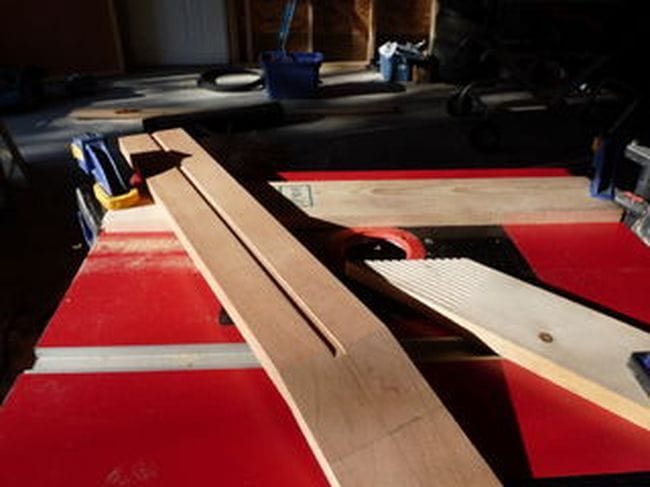

Анкерный болт предохраняет гриф от изгибания при натяжении струн. Измеряет длину болта и делает, в передней части грифа, паз под него.



Приклеивает анкерный болт, внутри паза, эпоксидкой.

Шаг шестой: накладка

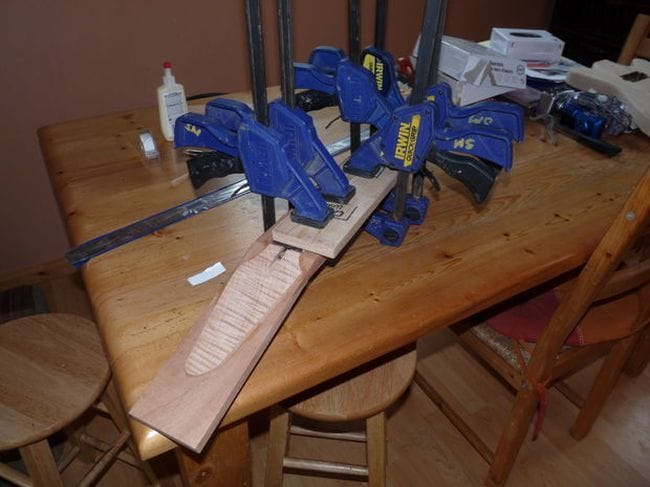

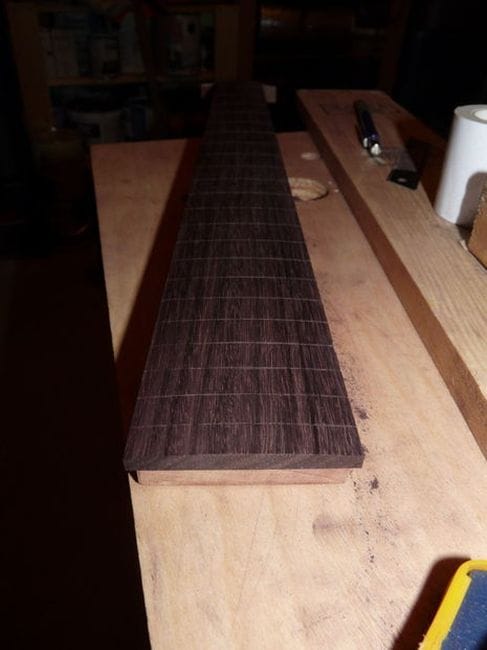

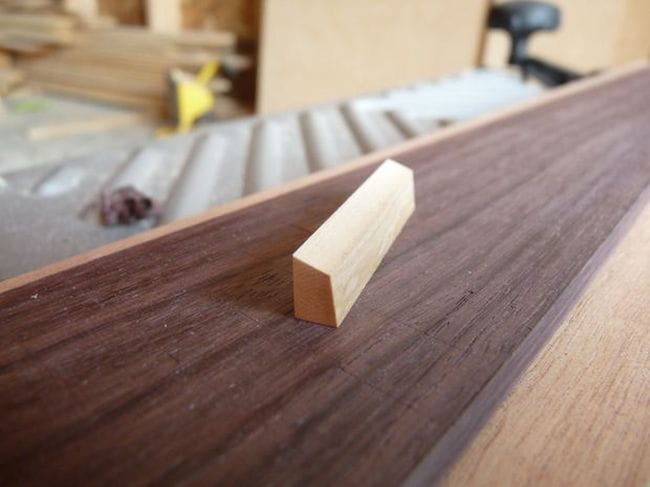

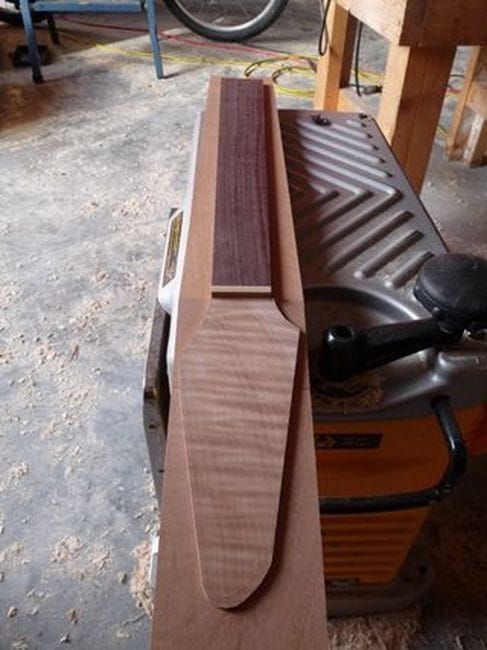

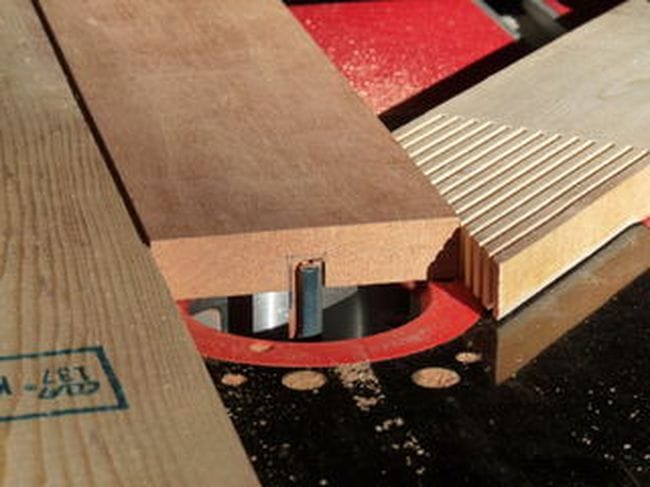

Накладка на гриф изготавливается из красного дерева. Отрезал кусок нужной длины. Нарезал канавки под лады. Расстояние между ладами необходимо делать строго по инструкции. Далее приклеивает накладку к грифу.

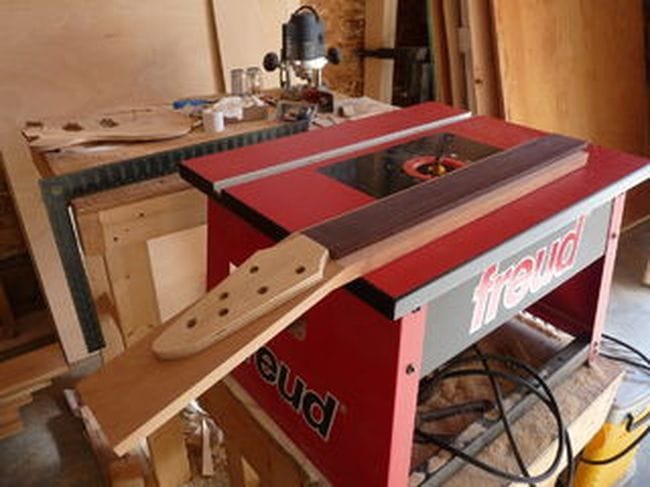

Обрезает гриф по ширине накладки. Обрабатывает край грифа наждачкой.

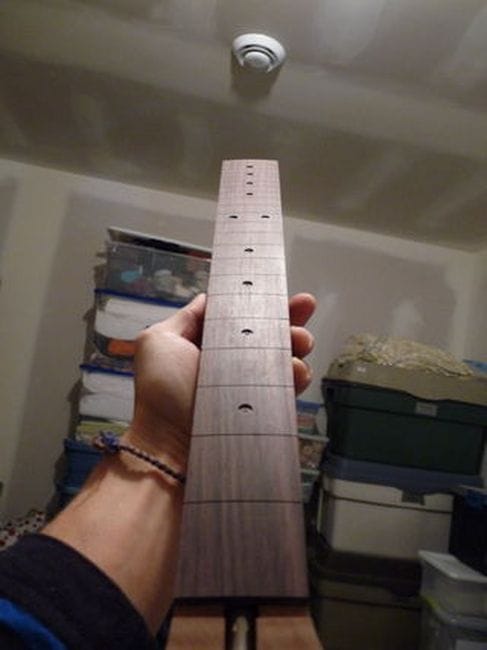

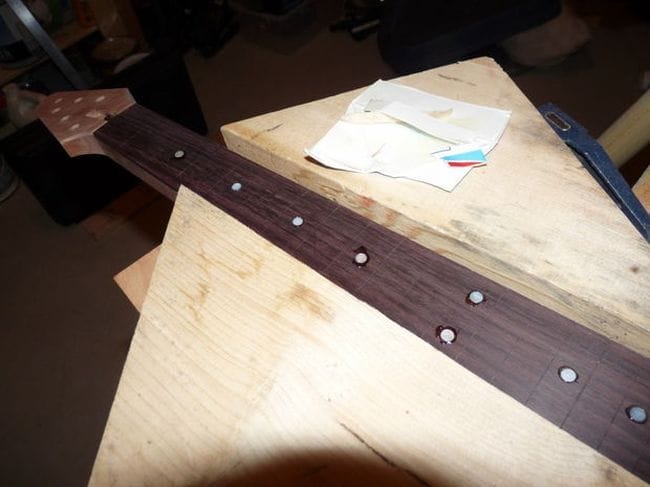

Далее обрабатывает напильником и наждачкой накладку, придает ей скругленную форму. Инструктирует перламутровыми метками.

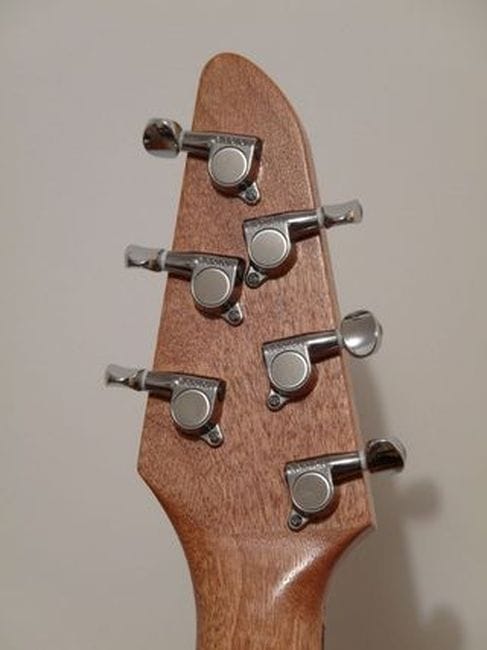

Шаг седьмой: колки

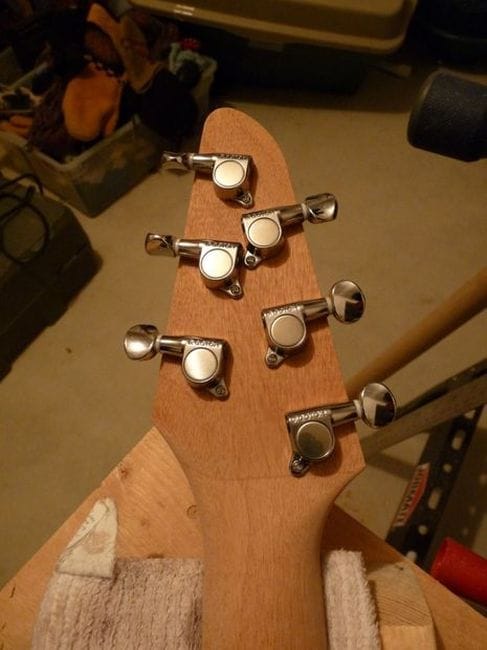

Устанавливает колки.


Шаг восьмой: задняя часть

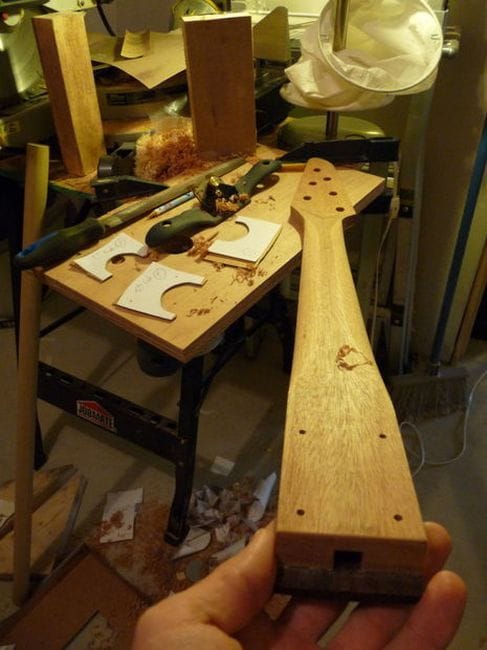

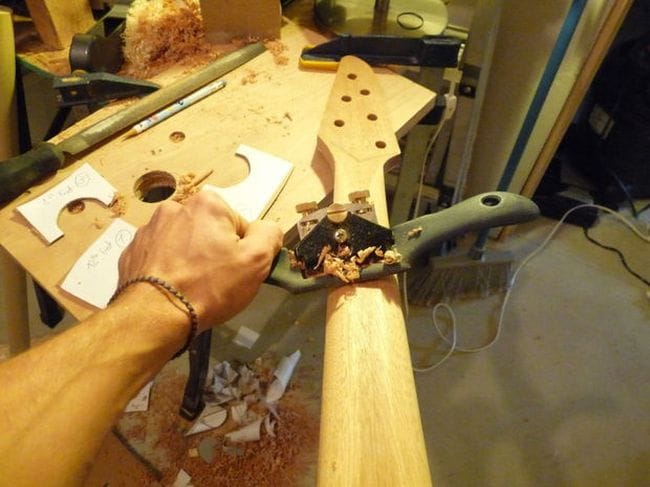

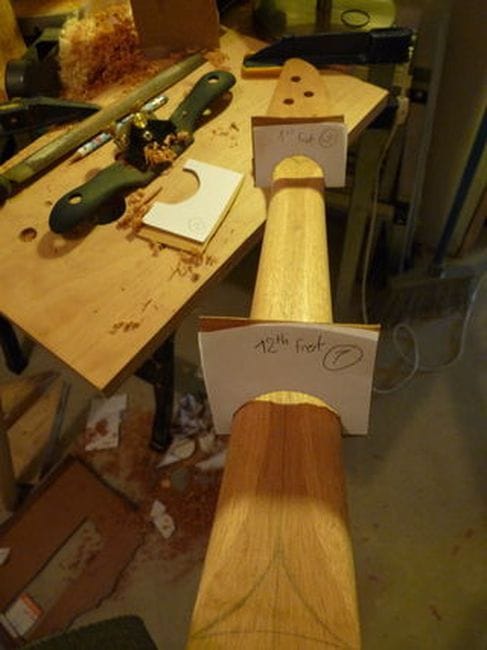

Обрабатывает, по шаблону, заднюю часть грифа.



Головку и заднюю часть грифа покрывает полиуретановым лаком.

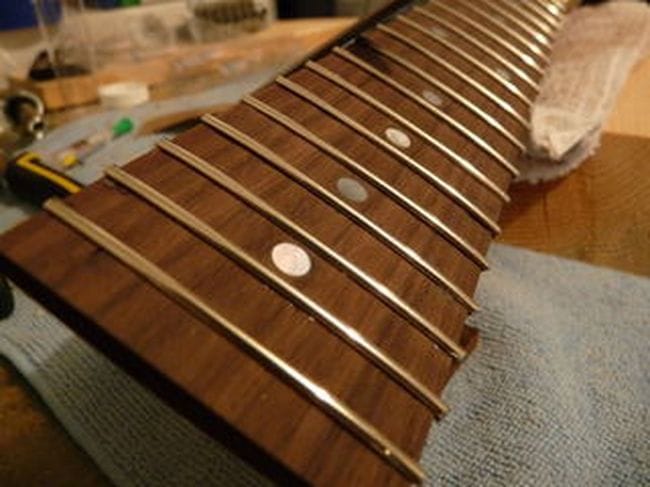

Шаг девятый: лады

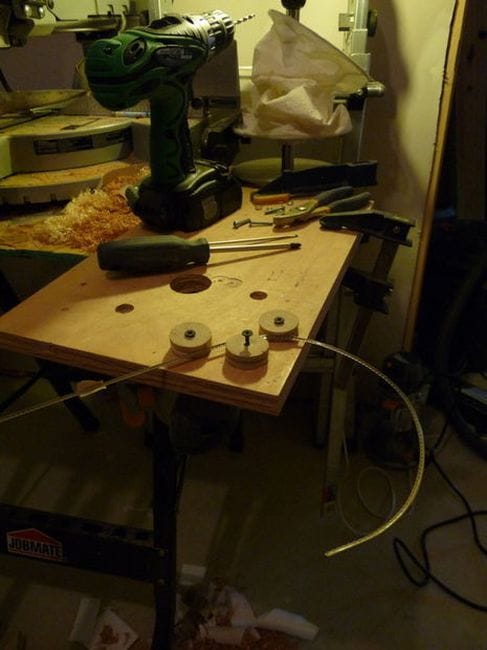

Лады автор изготавливает из специальных стержней. Изготовил устройство что бы выдерживать определенный радиус.

Пропустив стержень через приспособление, отрезает лады немного длиннее пазов. Затем вклеивает лады в пазы, обрезает их.

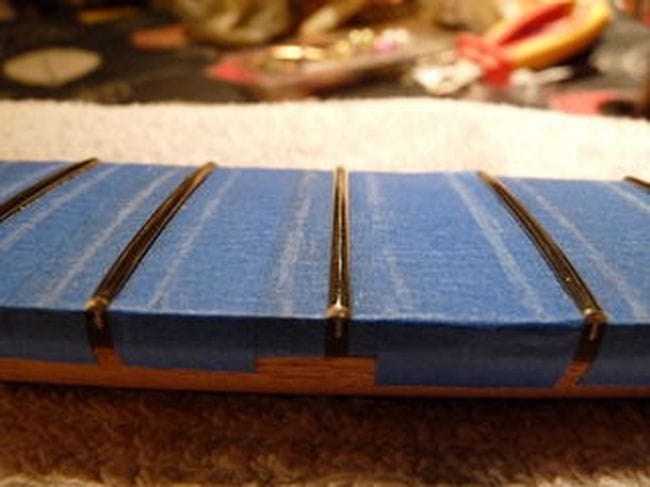

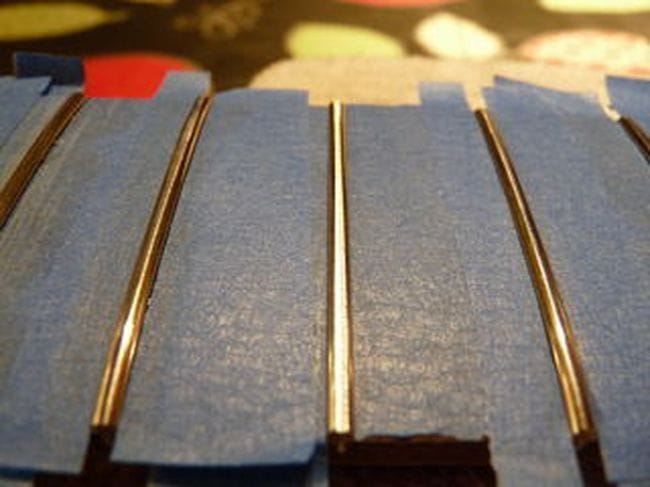

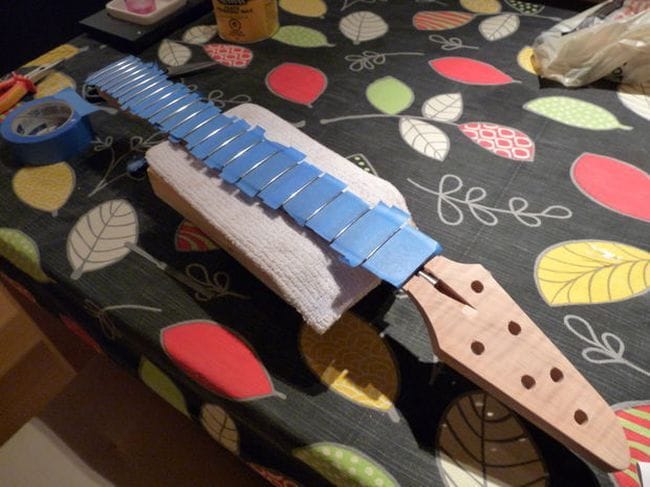

Выравнивает лады по высоте. Для этого, закрыв гриф от повреждения, прикладывает к ладам рейку. Ориентируясь на плоскость, рейки выравнивает наждачной бумагой лады.



Чтобы на ладах не оставалась грязь от пальцев, обрабатывает их лимонным маслом.
Шаг десятый: порожек
Порожек автор изготовил из бивня мамонта.

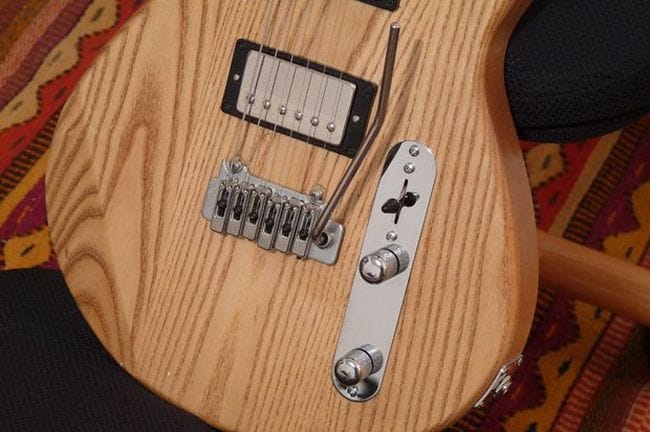

Шаг одиннадцатый: установка электрокомпонентов
Собирает электрическую часть гитары.




Шаг двенадцатый: струны
Устанавливает струны.

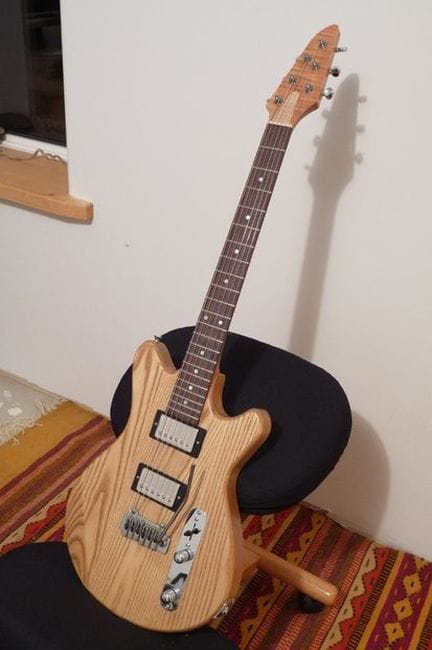

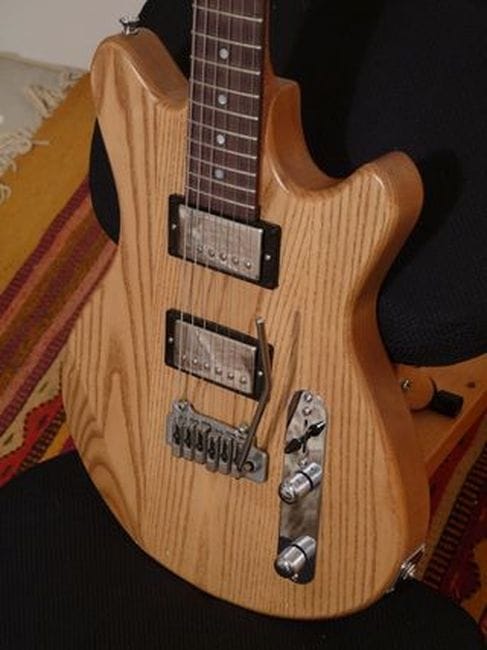

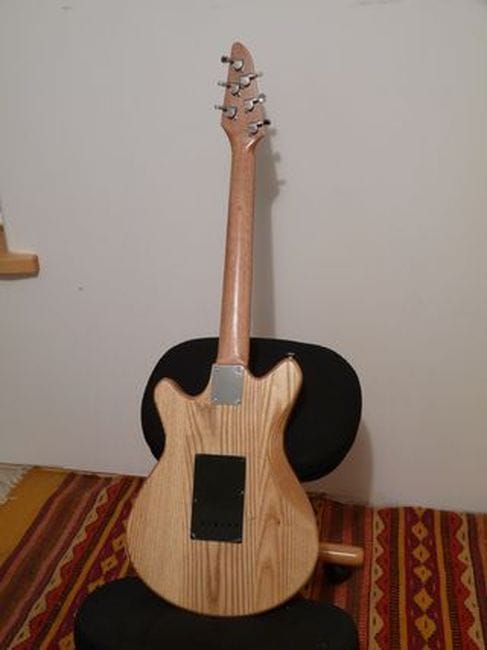

Теперь осталось только настроить гитару и можно приступать к игре.
