Светильник с регулировкой по высоте

Светильник с регулировкой по высоте

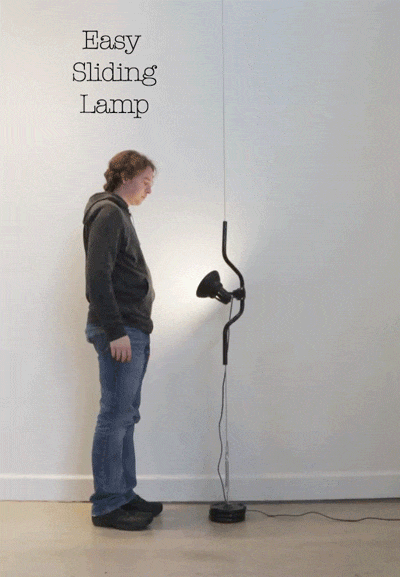

Оригинальную лампу сделал автор-самодельщик. Что-то подобное он видел в одном из интернет-магазинов, по цене в 550 долларов. В виду большой цены возникла идея сделать что-то подобное из более дешевых и доступных материалов.
Светильник с регулировкой по высоте

Инструменты и материалы:
-Светильник;
-Велосипедный руль;
-Диски на штангу;
-Кронштейн;
-Стальная крышка;
-Талреп (натяжитель);
-Тросик в пластиковой изоляции;
-Зажимы троса;
-Коуши;
-Пружина;
-Болты и гайки;
-Винт-крюк;
-Лампочка;
-Провод;
-Вилка;
-Термоусадочная трубка;
-Тиски;
-Ключи;
-Отвертка;
-Кусачки;

Светильник с регулировкой по высоте

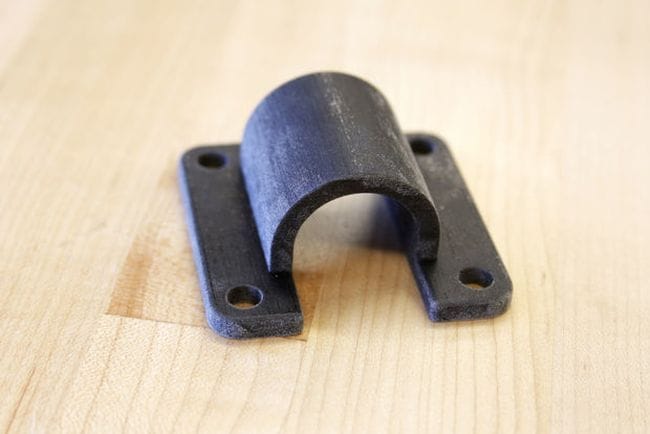

Шаг первый: кронштейн
Кронштейн автор напечатал на 3D принтере. Если нет возможности напечатать кронштейн, то автор советует использовать кабель-стяжку.
Светильник с регулировкой по высоте

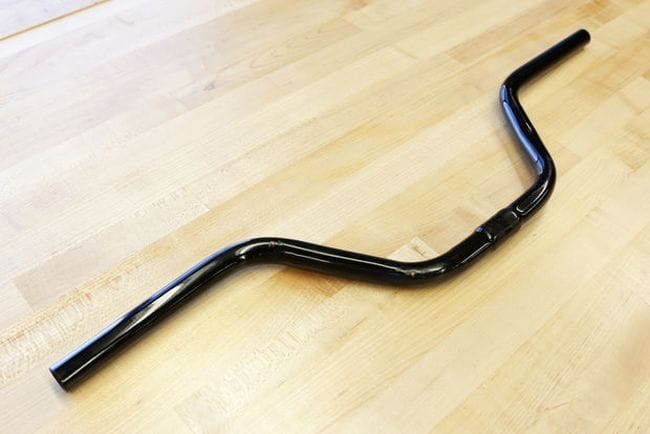

Шаг второй: руль

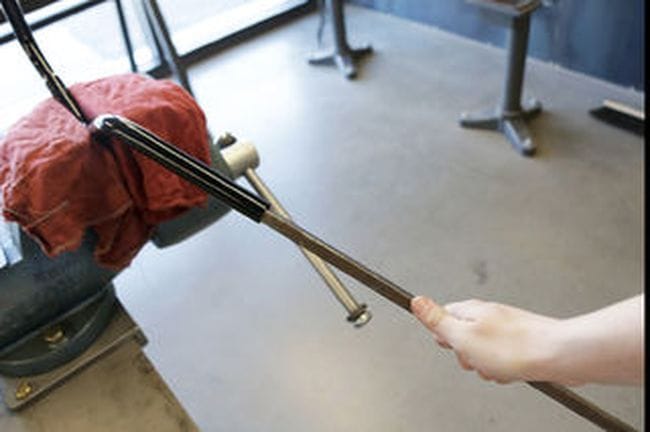

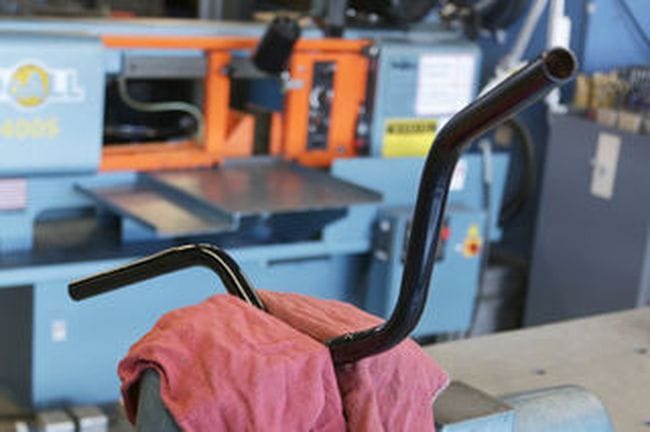

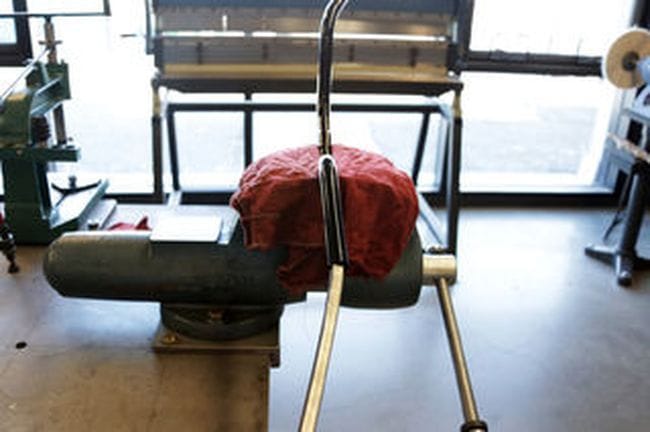

Ручки руля должны лежать в одной плоскости с рулевой трубой. Для выравнивания руля, зажимает его в тиски и, вставив металлический стержень в ручки, подгибает их. Проверяет плоскость на ровной поверхности, если все нормально переходит к следующему шагу.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

Шаг третий: опора
В центре металлической крышки сверлит отверстие. Выкручивает из натяжителя один болт. Прикручивает крышку к натяжителю с помощью винта с плоской шляпкой.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

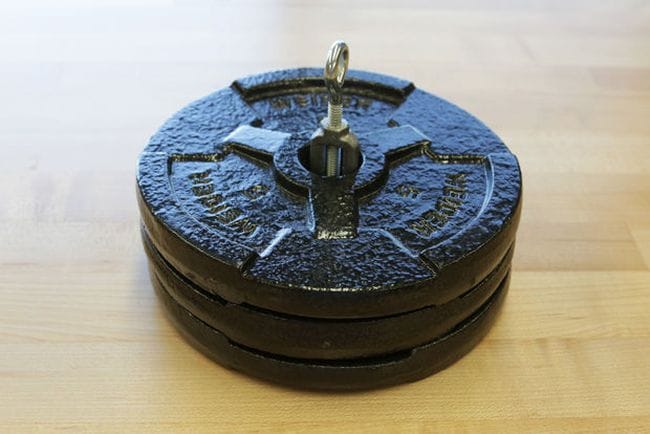

Сверху крышки укладывает диски.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

Шаг четвертый: светильник

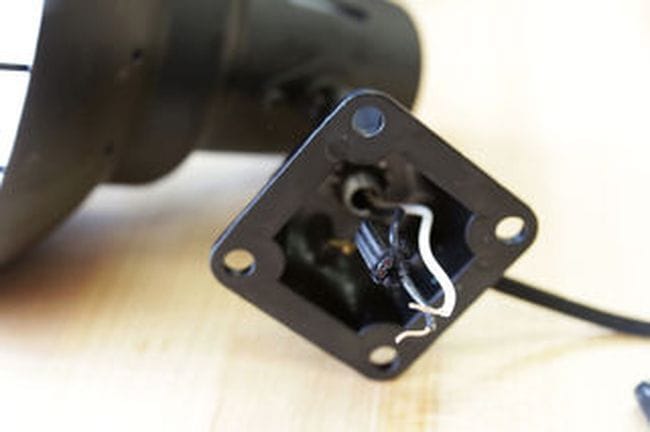

Заменяет на светильнике электропровод на более длинный, устанавливает вилку.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

Закрепляет светильник на руле.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

Шаг пятый: установка светильника
Протягивает через трубку руля трос.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

На концах троса устанавливает коуши. Концы троса фиксирует с помощью зажимов. Одну сторону троса, через пружину, крепит к опоре. Второй конец крепит к крюку, вкрученному в потолок.
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте
Светильник с регулировкой по высоте

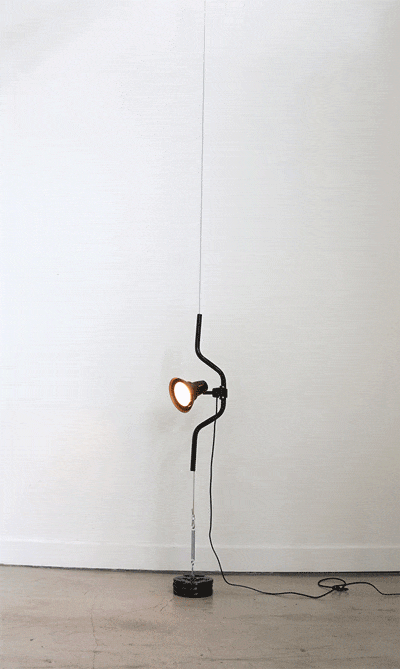

Все готово. Осталось вкрутить лампочку и можно пользоваться необычным светильником.
Светильник с регулировкой по высоте

Такой светильник можно расположить, не только горизонтально, но и вертикально и даже по диагонали. Применение тоже может быть разное, от дизайнерских решений до мастерской или гаража.
Светильник с регулировкой по высоте

Источник
