Делаем USB-разъем на подставке монитора своими руками

Делаем USB-разъем на подставке монитора своими руками

Все мы с вами пользуемся usb флешками, которые время от времени подключаем к компьютеру. Кто-то делает это напрямую через встроенные разъемы на системном блоке, кто-то покупает и использует для этого дополнительные приспособление, такие как usb hub, картридеры. В данной статье автор предлагает свой вариант подключения, который является недорогим и простым в изготовлении . Для того чтобы визуально понимать что это будет, и как это сделать, смотрим подробный фото отчет, и читаем описание .

Для изготовления usb разъема нам потребуется следующее :

Инструменты :

- паяльник;
- канцелярский нож, или другой имеющийся острый режущий инструмент;

Материалы :

- стандартное usb гнездо;
- ненужный usb кабель ;
- термоусадка .

Приступим к изготовлению самоделки !

Начнем с того, что снимем опорную часть монитора. В данном случае мы имеем круглое основание.
Делаем USB-разъем на подставке монитора своими руками

Далее нам понадобится вот такое стандартное usb гнездо, оно было снято из старого поломанного usb-хаба .
Делаем USB-разъем на подставке монитора своими руками

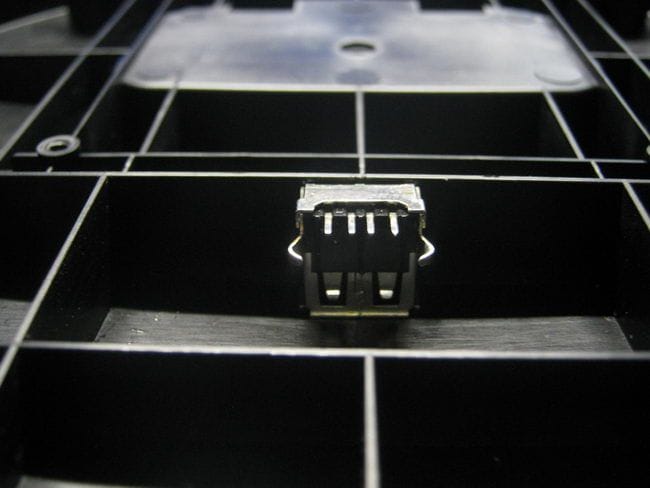

Берем usb гнездо и примеряем его по отношению к высоте корпуса,оно получилось практически таким же , но с учетом того, что будет еще пропил в пластике, гнездо должно подойти идеально .
Делаем USB-разъем на подставке монитора своими руками

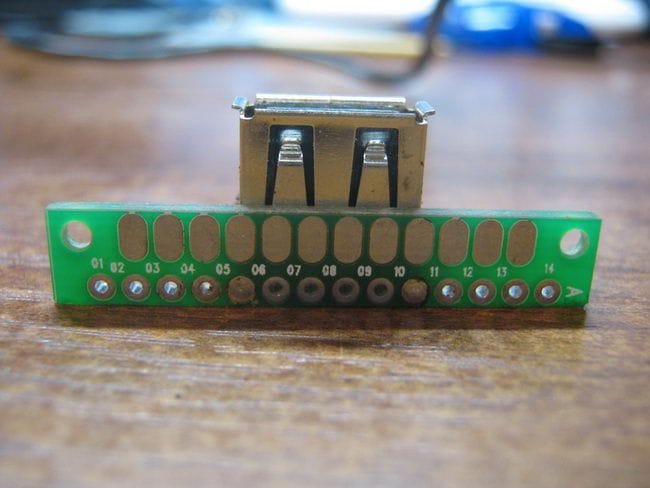

В качестве фиксирующего элемента usb гнезда была взята вот такая плата, на которой имеются отверстия для болтиков.
Делаем USB-разъем на подставке монитора своими руками

Припаиваем гнездо к плате при помощи паяльника.
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками

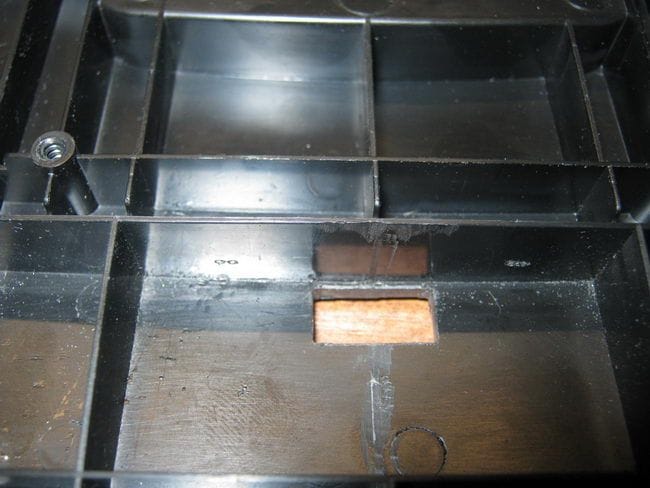

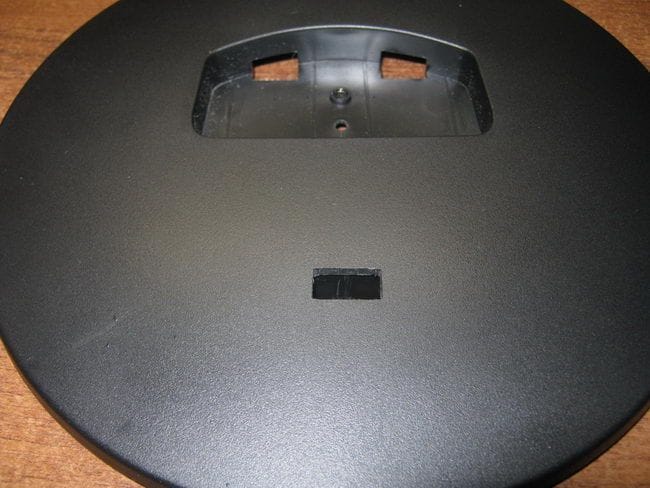

Затем при помощи острого режущего инструмента делаем прямоугольное окошко, предварительно перед этим сделав замеры usb гнезда, место на корпусе выбираем сами, или делаем как в данном случае.
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками

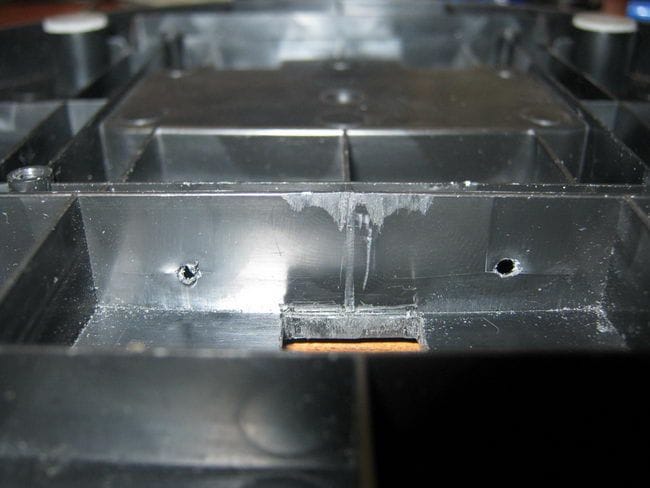

Когда вырез готов, прикладываем плату с usb гнездом и размечаем крепежные отверстия, после производим сверление.
Делаем USB-разъем на подставке монитора своими руками

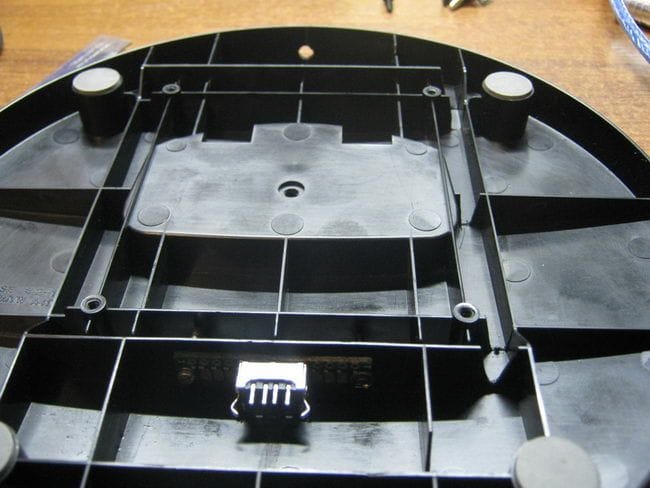

Далее фиксируем гнездо маленькими ботиками.
Делаем USB-разъем на подставке монитора своими руками

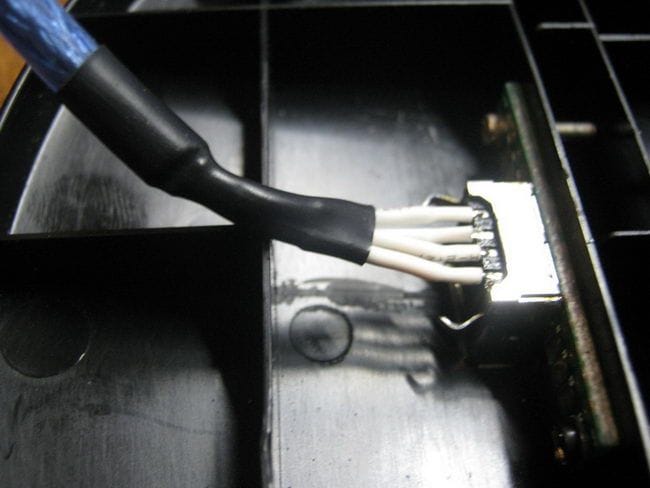

Теперь берем ненужный usb кабель, снимаем с проводов изоляцию, одеваем на них термоусадку и припаиваем согласно данной распиновке .
Делаем USB-разъем на подставке монитора своими руками

При помощи зажигалки усаживаем термоусадку.
Делаем USB-разъем на подставке монитора своими руками

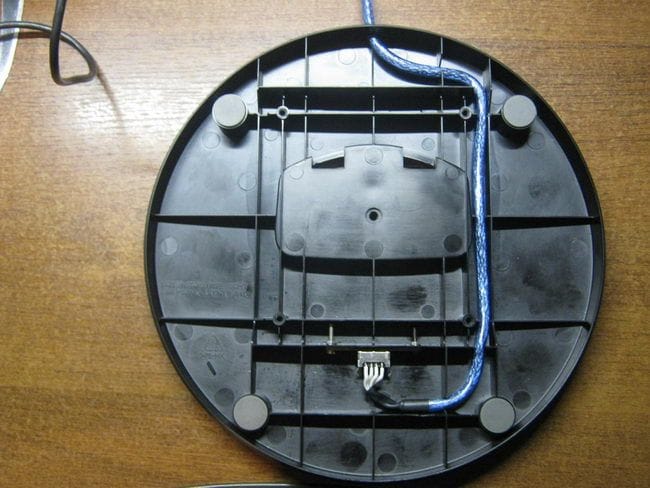

Далее прокладываем кабель, и выводим его к задней части корпуса .
Делаем USB-разъем на подставке монитора своими руками

Возвращаем на место детали корпуса.
Делаем USB-разъем на подставке монитора своими руками

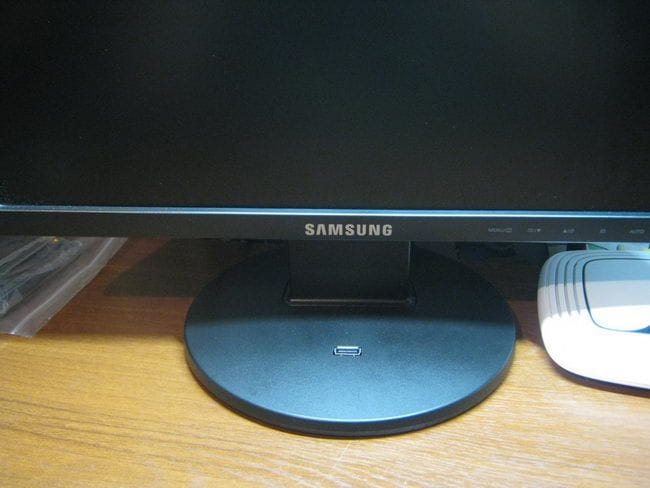

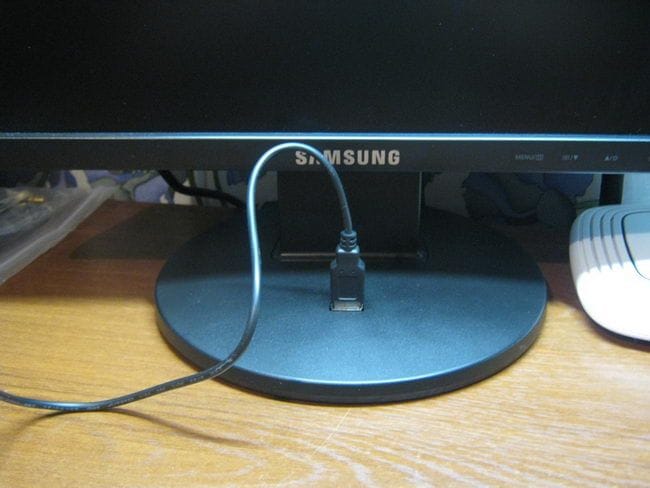

Стойку прикручиваем обратно к монитору, выведенный кабель подключаем к системному блоку.
Делаем USB-разъем на подставке монитора своими руками

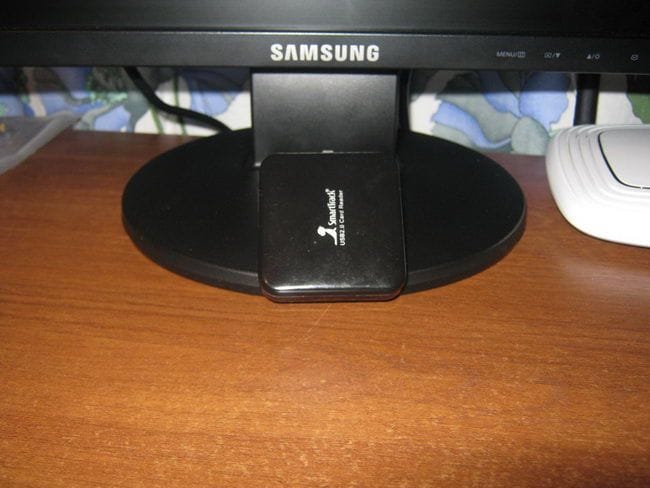

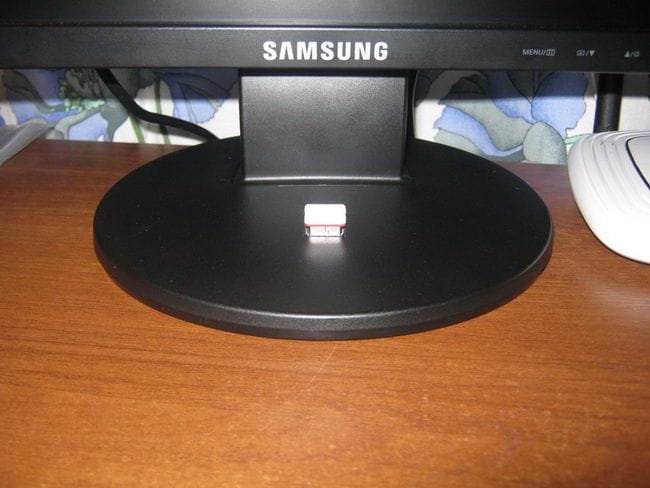

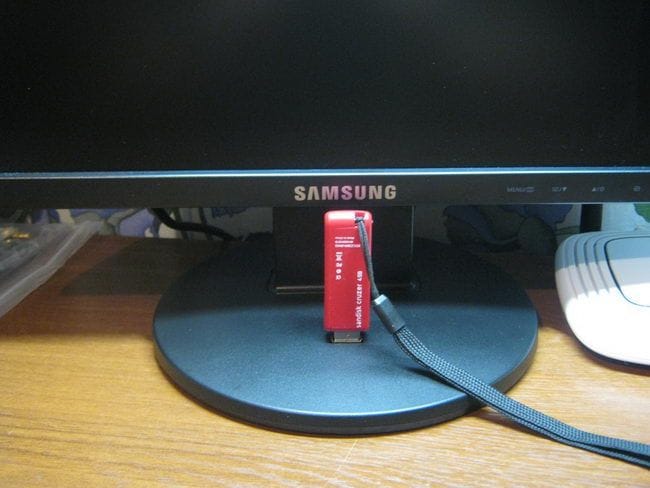

Тестируем, подключаем для этого разные usb устройства.
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками
Делаем USB-разъем на подставке монитора своими руками

Все работает, необходимый результат достигнут, usb выход готов к использованию .
Делаем USB-разъем на подставке монитора своими руками

Данная статья окончена, всем спасибо за внимание !
