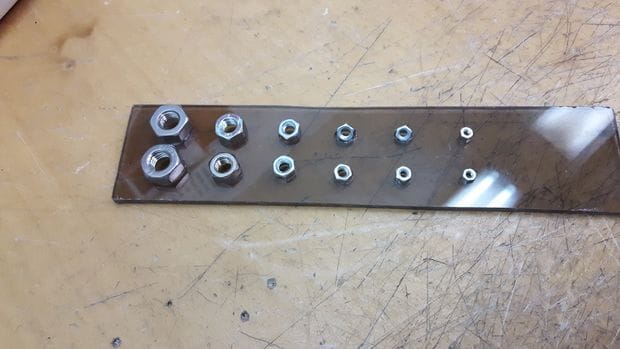

Даже опытные специалисты иногда ошибаются, когда нужно подобрать к болту гайку или наоборот. Конечно можно купить специальный шаблон, но автор-самодельщик решил сделать его сам. Приспособление которое он изготовил ничуть не хуже, а в некоторых ситуациях и лучше покупного.
Инструменты и материалы:
-Поликарбонат;
-Дрель;
-Гайки;
-Болты;
-Паяльник;
-Фен;
-Ножовка по металлу;

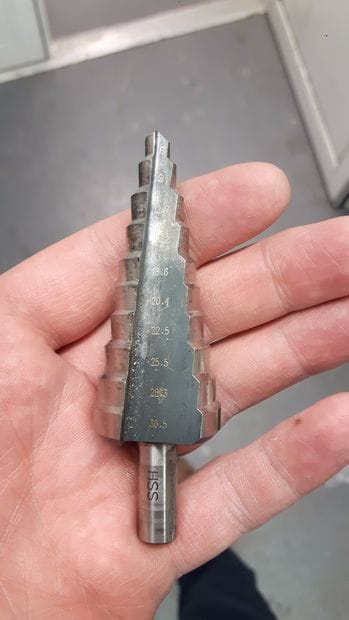

-Сверло конусное;
-Супер-клей;
-Маркер;

Шаблон для гаек и болтов
Шаблон для гаек и болтов
Шаблон для гаек и болтов

Шаг первый: отверстия
Для шаблона автор использовал гайки M3, M4, M5, M6, M8 и M10. Гайки будут размещаться в два ряда.

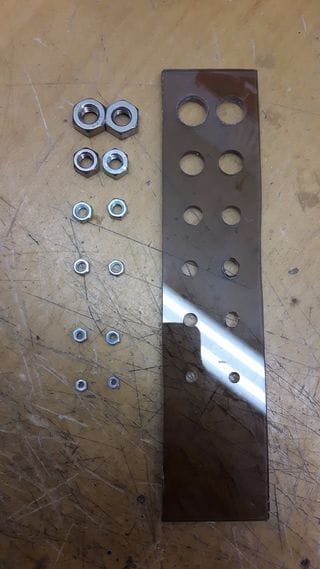

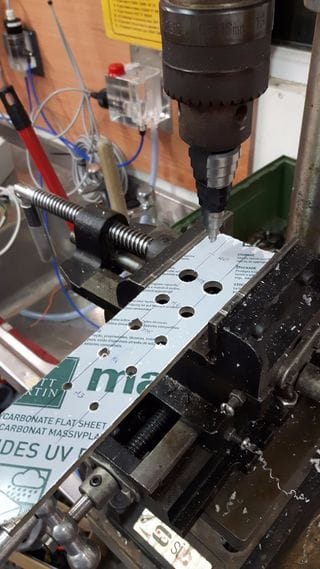

Сверлит в поликарбонате, для гаек, следующие отверстия: M3 - 5.5 мм, M4 - 7 мм, M5 - 8 мм, M6 - 10 мм, M8 - 13 мм, M10 - 17 мм.
Шаблон для гаек и болтов
Шаблон для гаек и болтов

Шаг второй: фиксация гаек

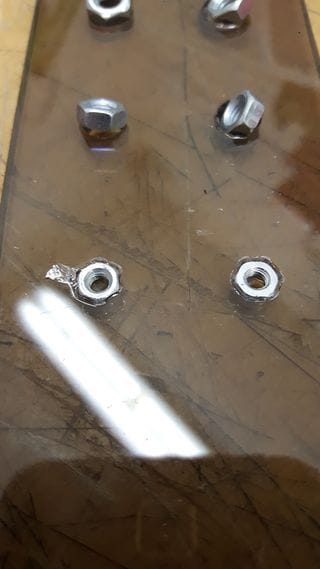

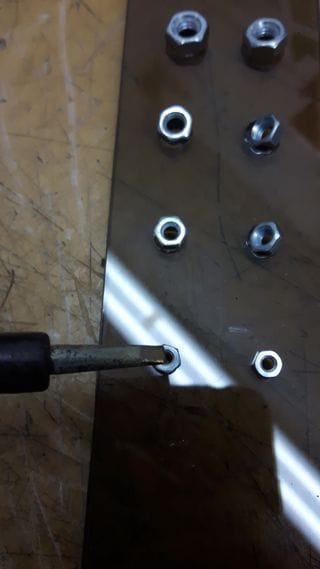

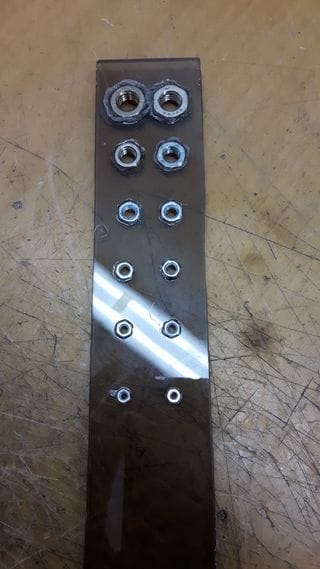

Для фиксации гаек автор использовал паяльник и фен. Установив гайки в отверстия, нагрел их паяльником, пока они не "вплавились" в пластик. Более крупные размеры, М8 и М10, нагревал с помощью фена.
Шаблон для гаек и болтов
Шаблон для гаек и болтов
Шаблон для гаек и болтов
Шаблон для гаек и болтов

Шаг третий: болты

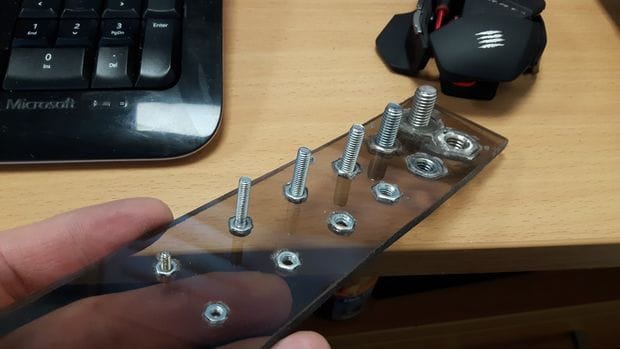

Во второй ряд гаек нужно вкрутить шпильки. Шпильки у автора отсутствовали, и он отрезал головки у болтов.

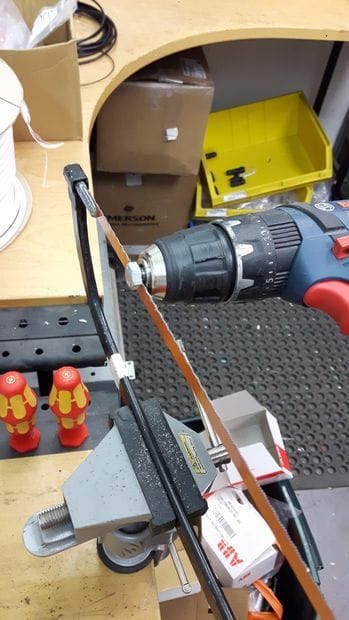

Что бы отрезать головки, автор зажал их в патрон шуруповерта и срезал об ножовку, зажатую в тиски.
Шаблон для гаек и болтов

Вкрутил шпильки в гайки и зафиксировал их супер-клеем.
Шаблон для гаек и болтов

Шаг четвертый: разметка

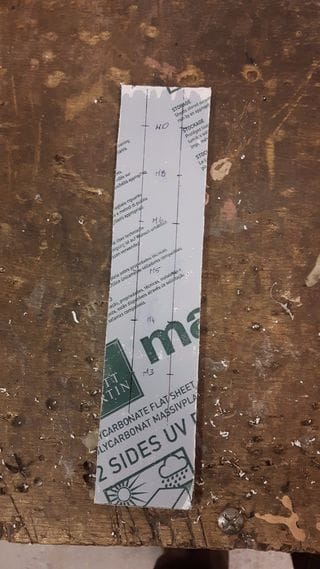

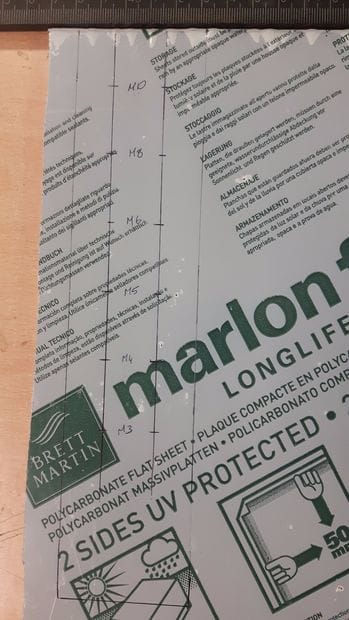

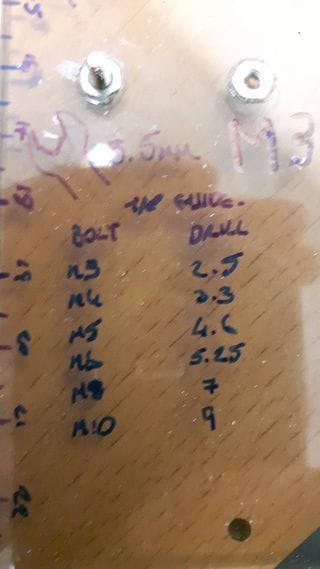

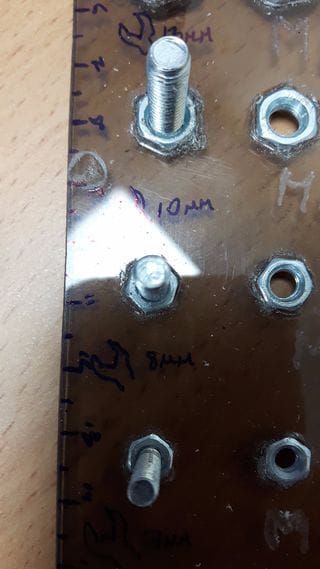

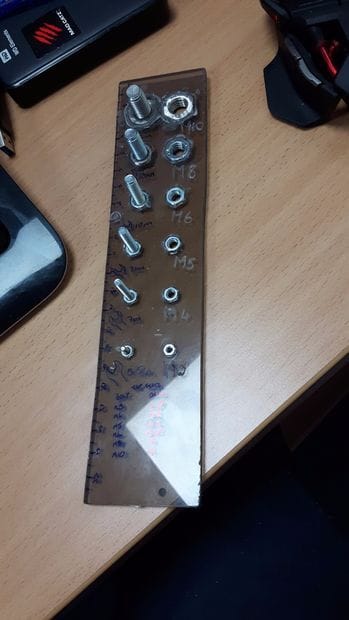

Вдоль шаблон автор нарисовал линейку. Теперь можно измерить длину болта. Возле каждого болта и гайки написал их размеры. Также автор написал таблицу размера сверл для каждого болта. Надпись автор наносил маркером. По его утверждению, если на пластик нанести маркером надпись, а затем прогреть феном, то надпись не стирается.
