Третья рука для мультиметра

Третья рука для мультиметра

Иногда при работе с мультиметром не совсем удобно пользоваться стандартными щупами. Для устранения этого недостатка автор сделал измерительный мини-стенд.
Инструменты и материалы:

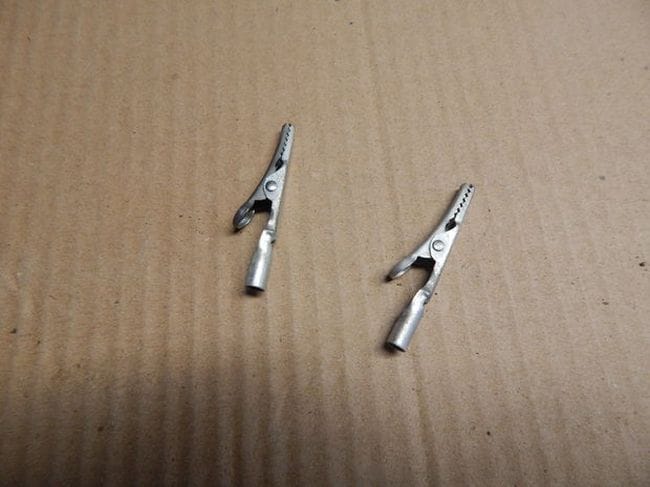

-Два зажима типа "крокодил";
-Доска;
-Медная пластинка;
-Провода;

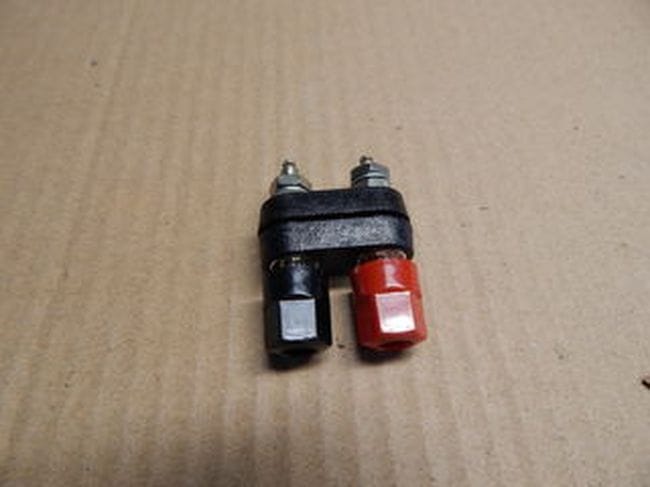

-Две клеммы;
-Разъем от IDE шлейфа ;
-Паяльник;
-Клеевой пистолет;
-Пила;
-Дрель;
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра

Шаг первый: основа

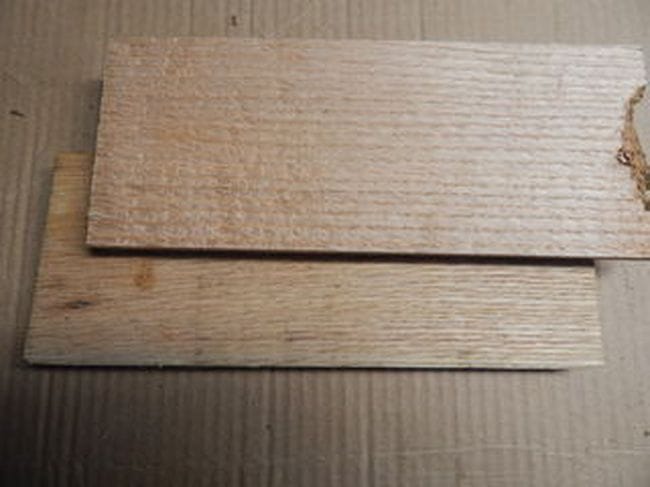

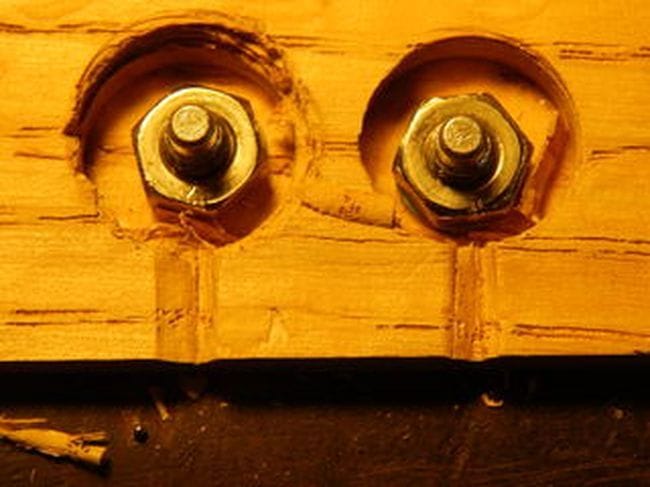

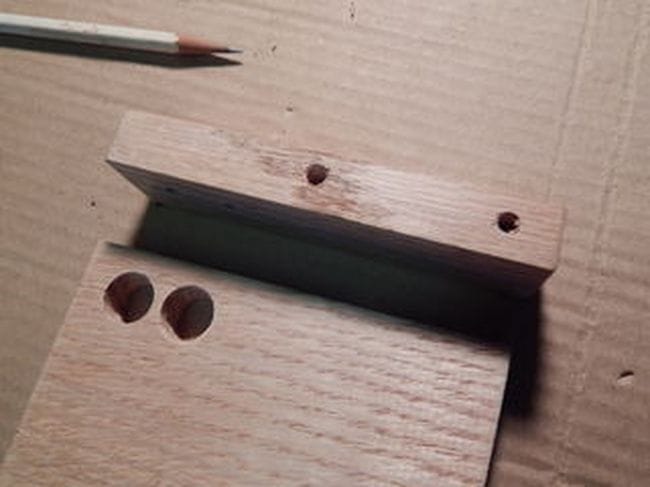

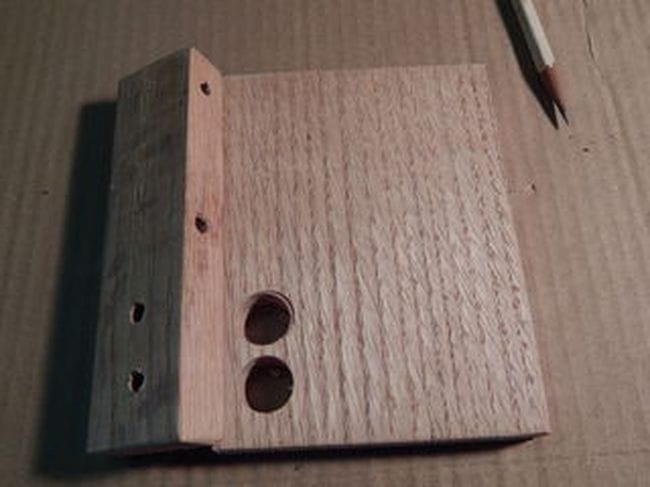

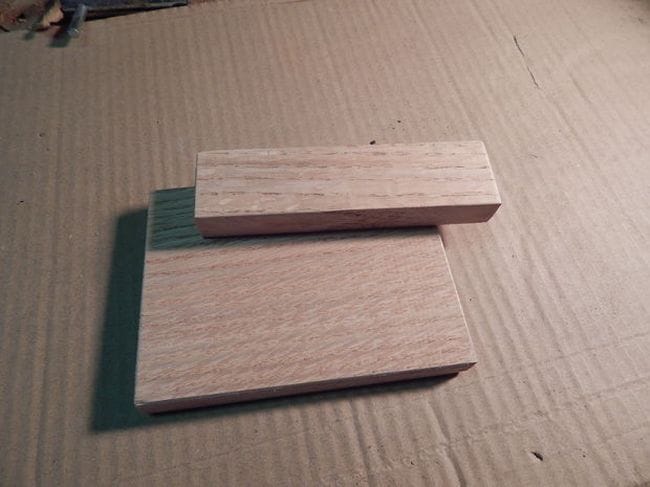

Основу стенда автор сделал из доски. Отрезал доску и рейку нужных размеров. Просверлил в них отверстия для болтов крепления и проводов.
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра

Шаг второй: разъем

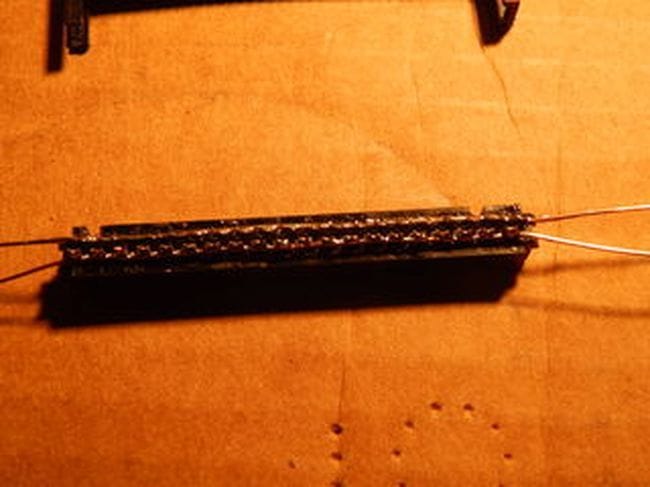

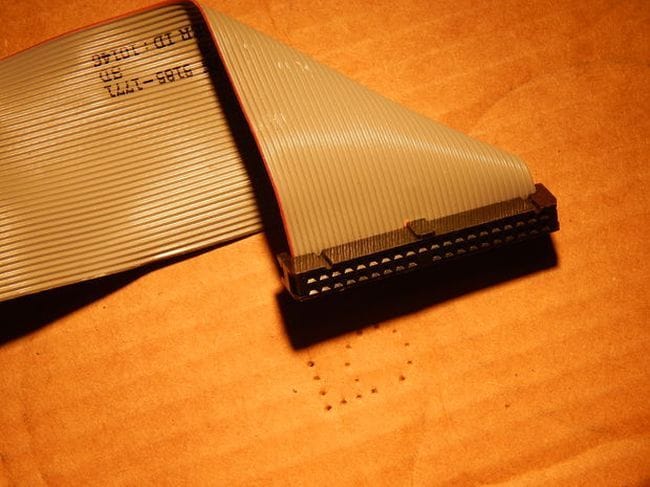

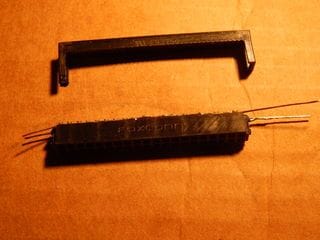

Разбирает разъем шлейфа. К каждому ряду контактов припаивает по проводу.
Третья рука для мультиметра
Третья рука для мультиметра

Третья рука для мультиметра

Шаг третий: сборка

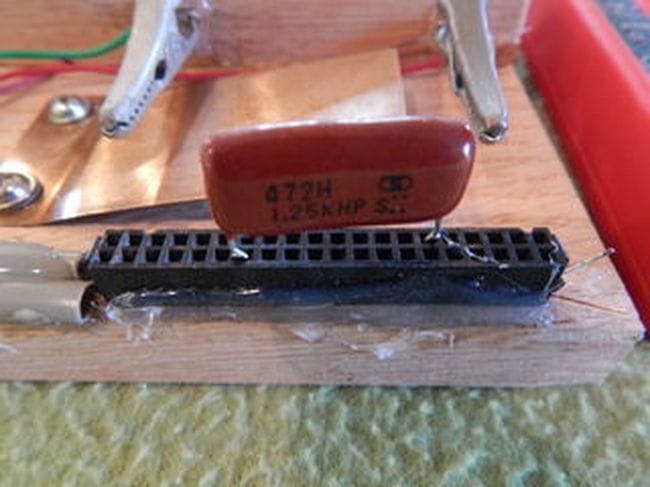

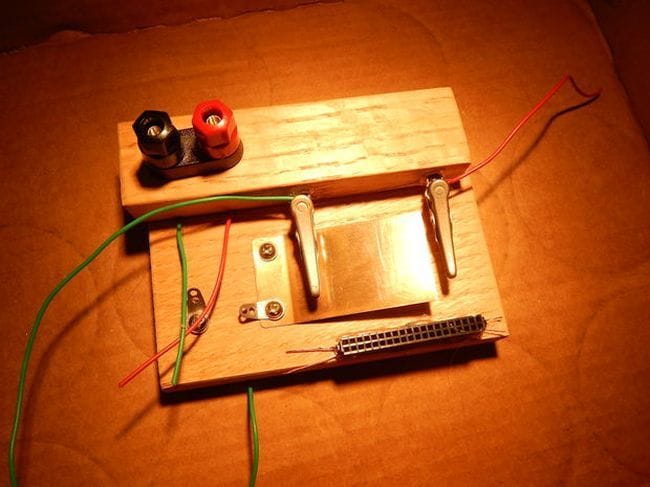

Приступает к сборке. Прикручивает клеммы, медную пластину. Закрепляет крокодилы. Разъем фиксирует термоклеем. Соединяет все точки проводами, при необходимости изолирует термотрубками.
Третья рука для мультиметра
Третья рука для мультиметра

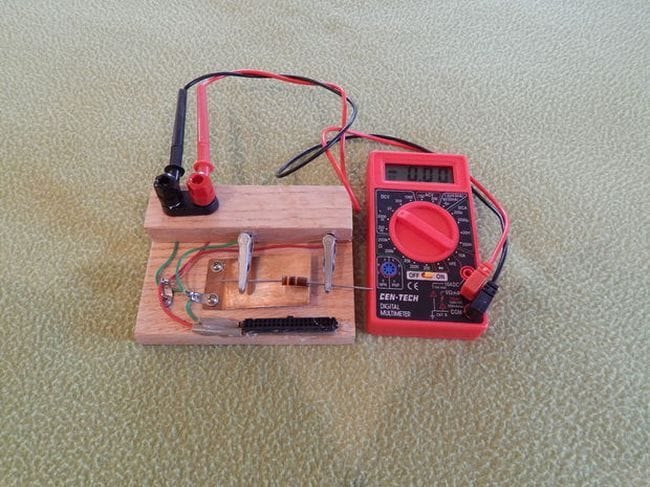

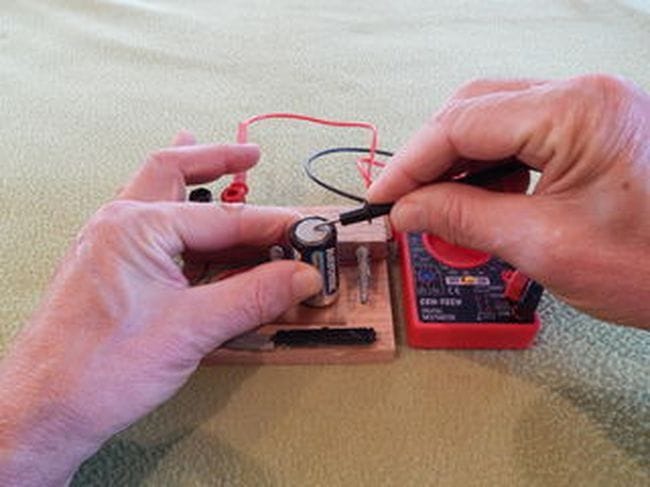

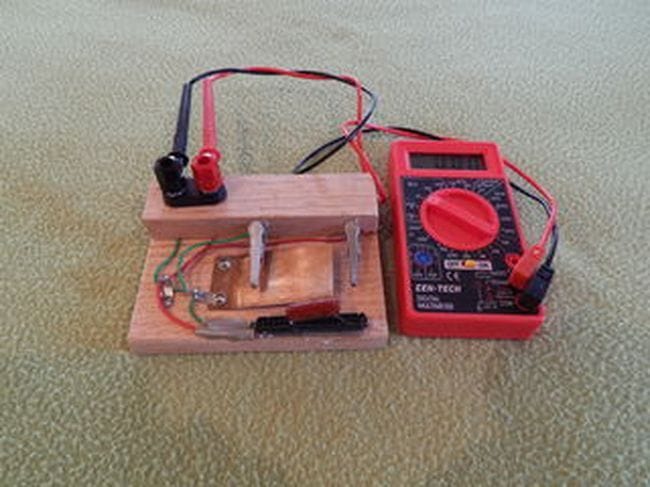

Мини-стенд готов. На фотографиях приведены некоторые примеры его использования.
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра
Третья рука для мультиметра
