Каретка для циркулярки

Каретка для циркулярки

В этой статье будет рассмотрено, как сделать каретку для циркулярной пилы. По словам автора-самодельщика, такая каретка облегчает процесс распиловки больших листов деревоматериалов и обеспечивает точность распиловки.

Инструменты и материалы:
-Труба профильная 40х40х4 мм;
-Алюминиевый стержень;
-Крепление для стержней;
-Ползунки;
-Алюминиевая пластина;
-Ножки;
-Сварочный аппарат;
-Ушм;
-Дрель;
-Отвертка;
-Ключ;
-Крепеж;

Шаг первый: Эскиз

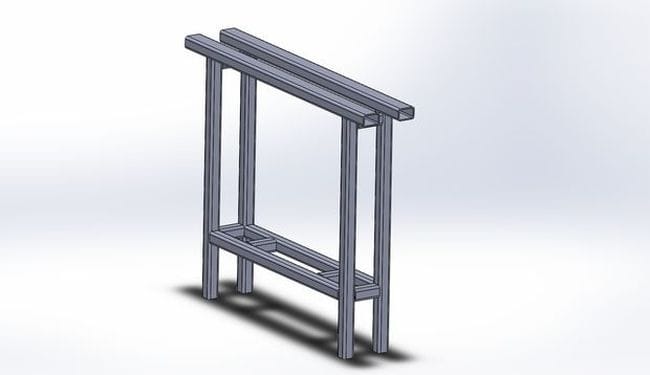

Первым шагом автор делает эскиз стола на котором будет закреплена каретка.


Шаг второй: Изготовление стола
Стол автор изготовил из профильной трубы. Высота стола ровна высоте стола циркулярной пилы минус высота каретки. Т. е прежде чем изготовить стол необходимо высчитать высоту каретки в сборе со стержнями, ползунками и креплением. Затем отнять этот показатель от высоты стола пилы. Небольшой перепад может быть отрегулирован ножками.

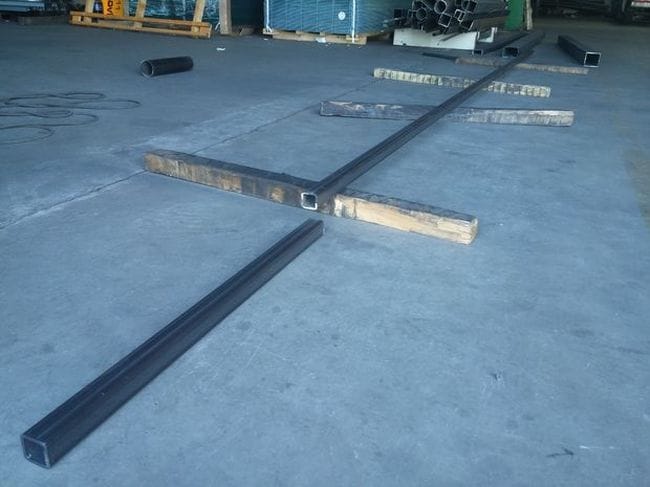

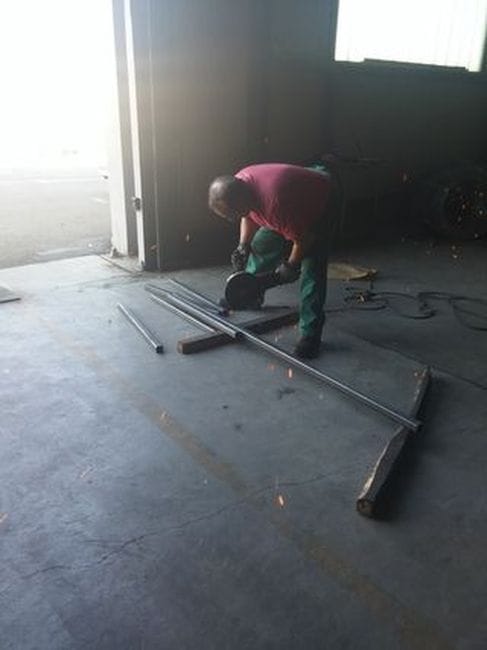

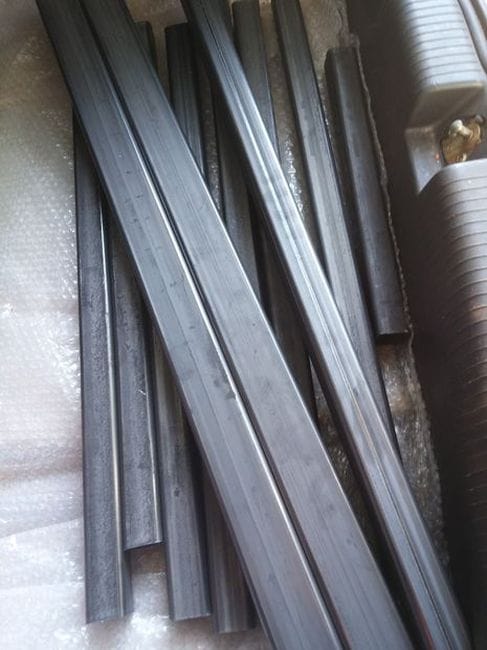

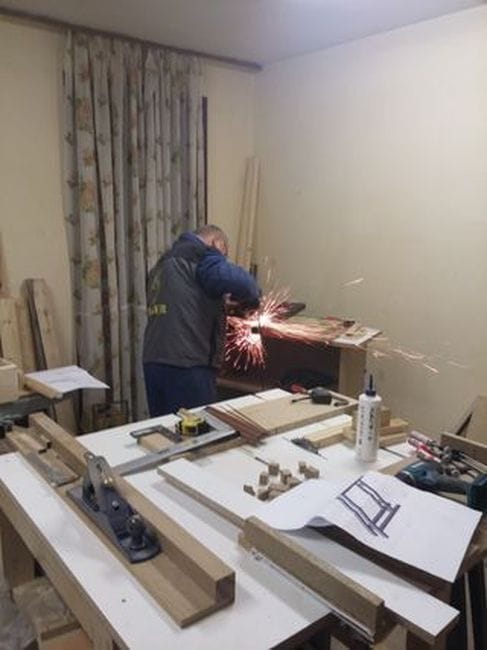

Режет трубу по размеру.

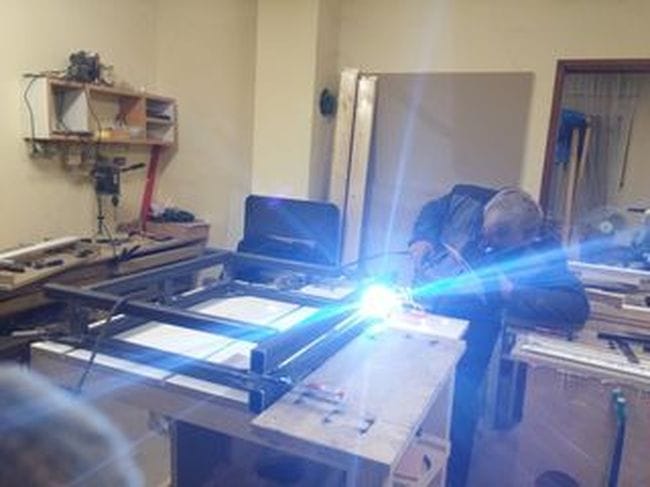

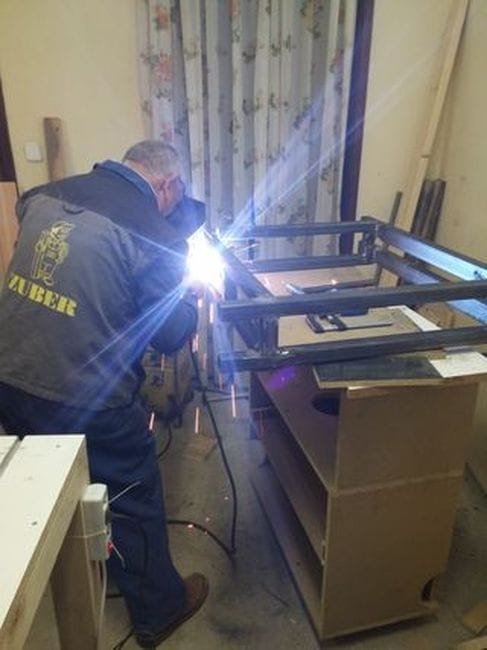

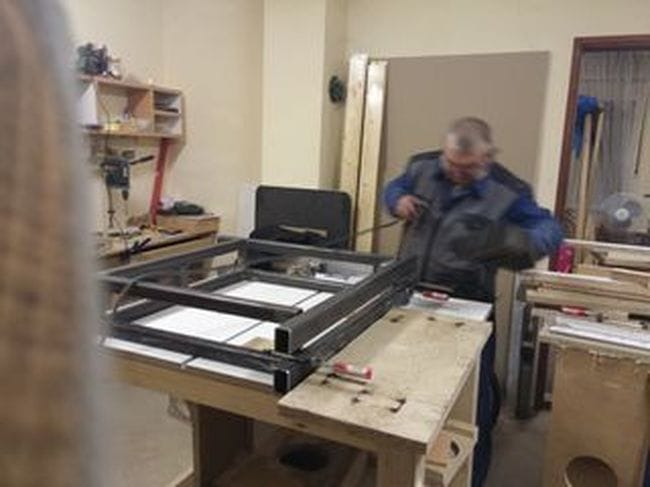

Сваривает части стола.

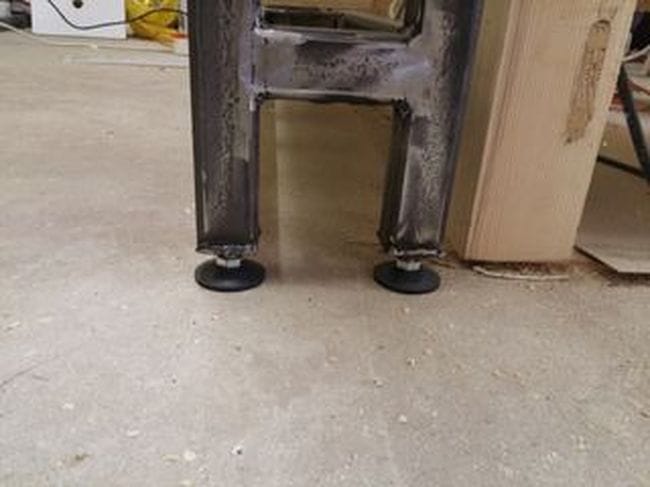

В торцы ножек вваривает пластины с резьбой. Вкручивает ножки.

Шаг третий: стержни

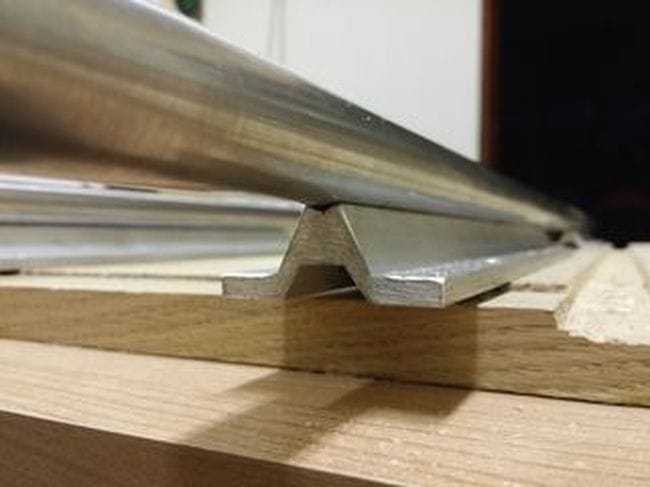

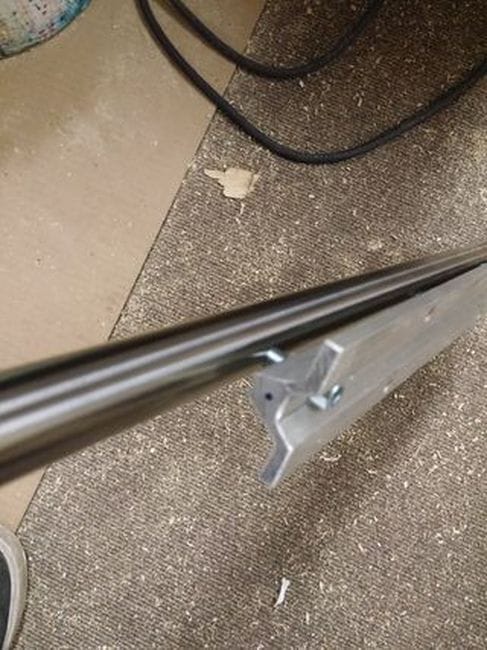

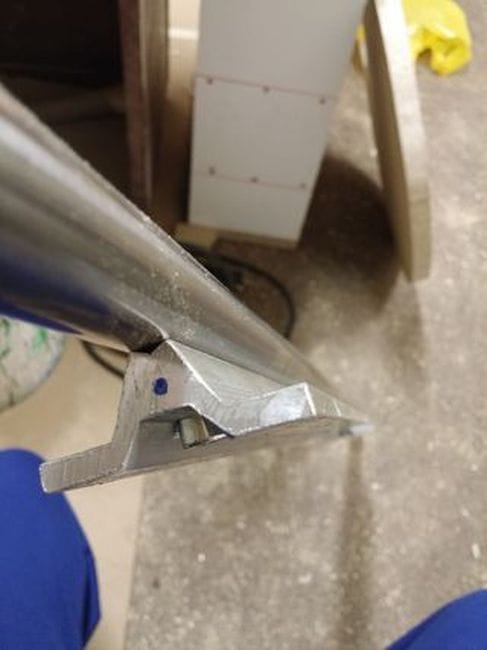

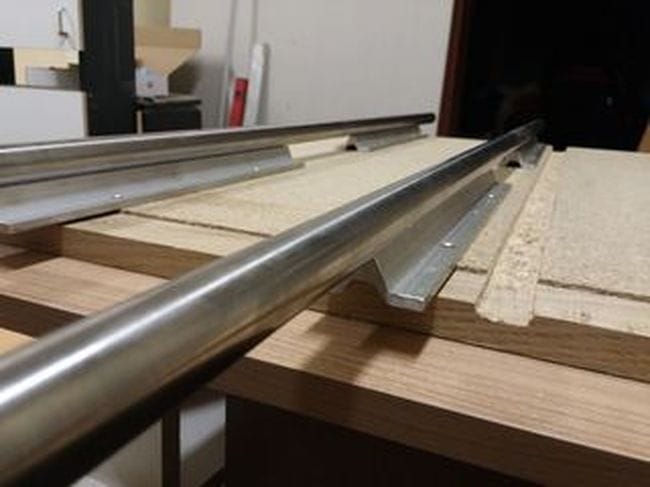

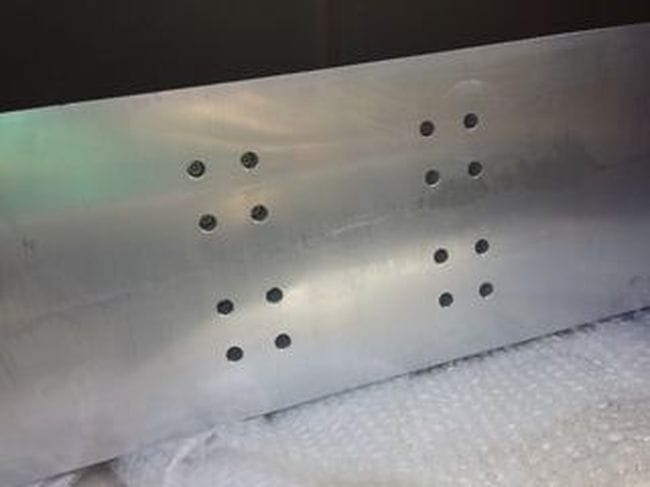

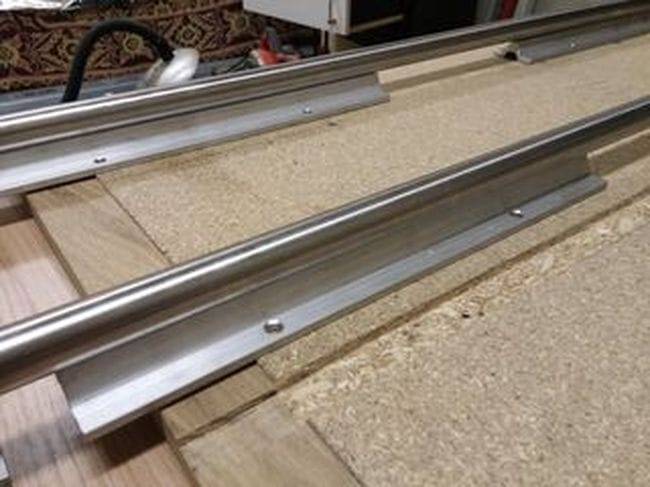

Дальше нужно подготовить стержни и крепление. Диаметр стержня 20 мм, длина два метра. Сначала автор разрезает стержень пополам. Затем на каждом креплении делает по 5 отверстий. Прикладывает крепления к стержню и по шаблону делает отверстия в стержне. Прикручивает стержень к креплению и всю конструкцию к столу.






Шаг четвертый: Пластина

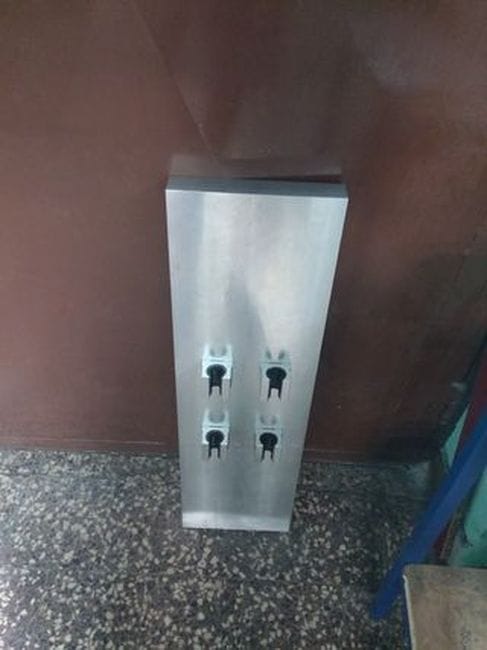

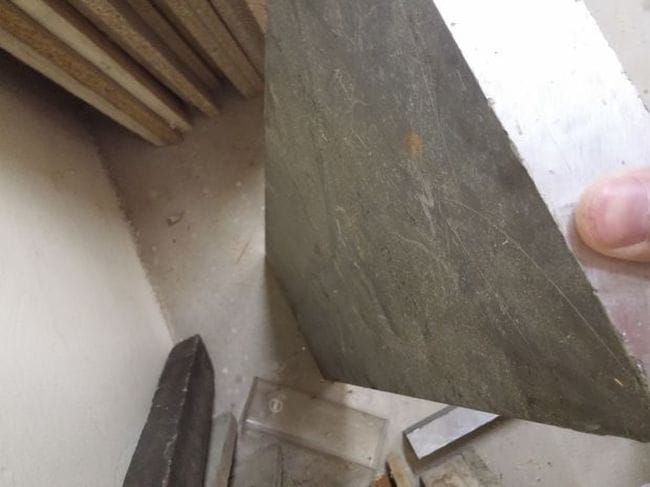

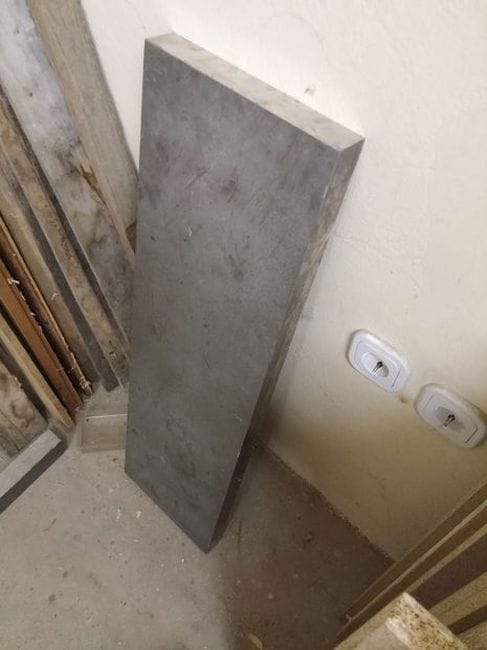

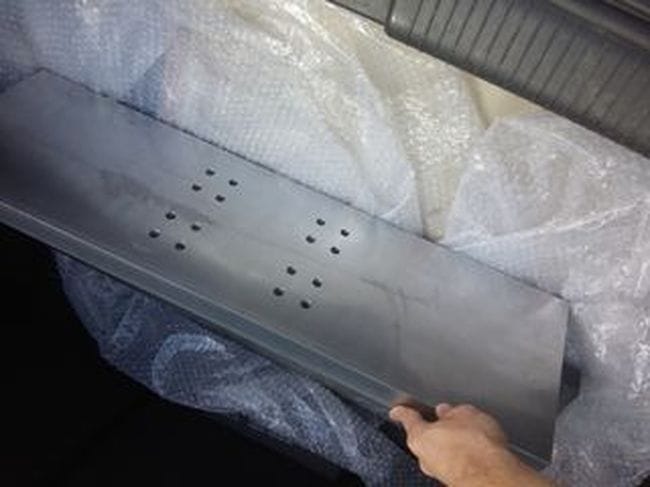

Шлифовал пластину автор в металлообрабатывающей мастерской. Размер пластины 800х240 мм. Из-за большой цены и сложности в обработке, алюминиевую пластину можно заменить деревом.

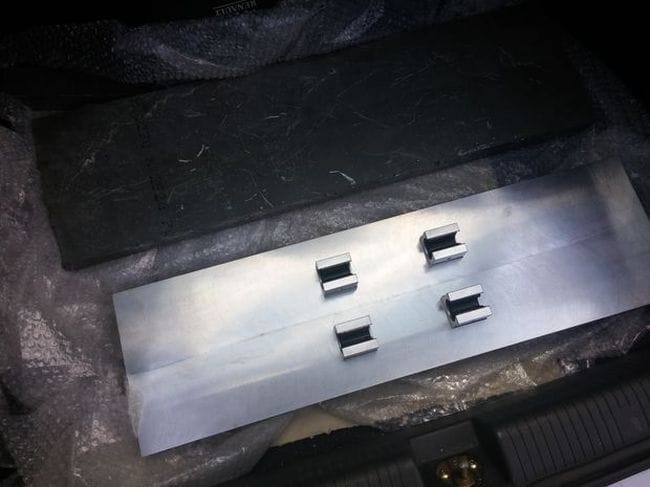

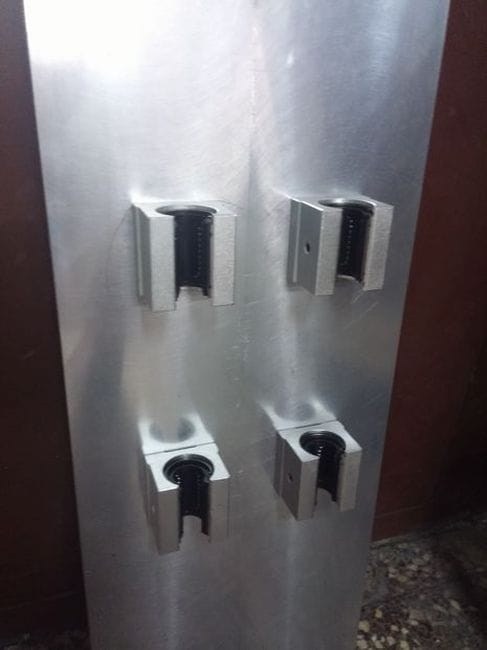

С обратной стороны плиты закрепляет ползунки.

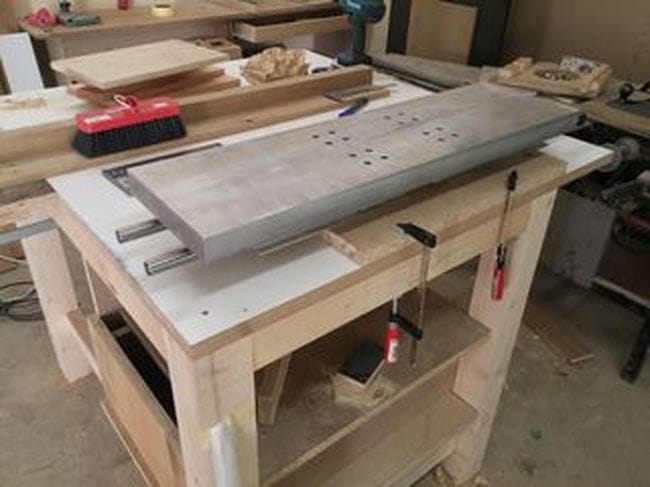

Устанавливает плиту на стол.






Шаг пятый: Установка стола
Устанавливает стол. При необходимости регулирует его высоту.

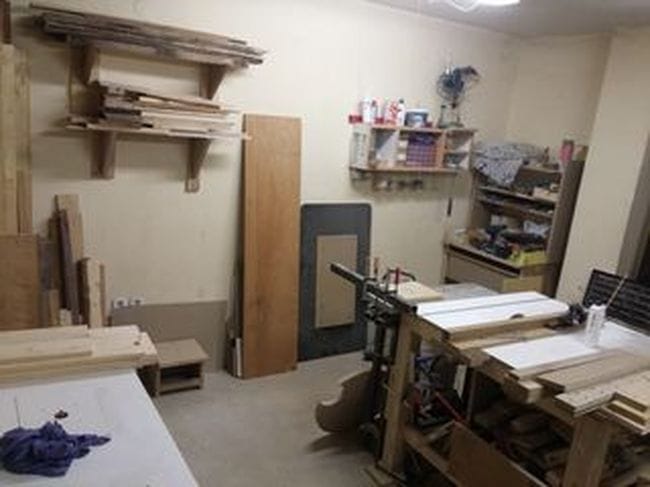

Стол с кареткой готов.



Работу каретки можно посмотреть на видео.
