Штатив-полезное приспособление для фотографов-любителей и необходимое для фотографов-профессионалов. Один из вариантов изготовления штатива, своими руками, будет рассмотрен в этой статье.

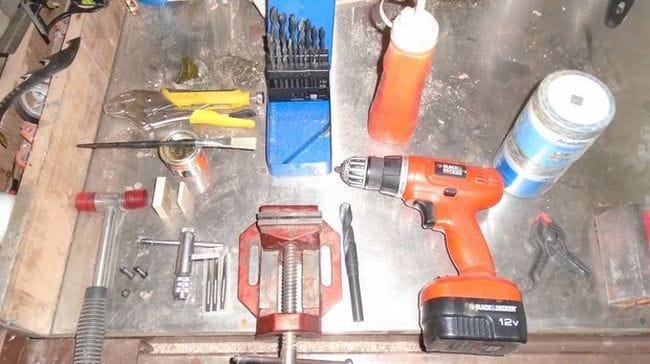

Инструменты и материалы:
-Фанера;
-Винт М5 35 мм-9 шт;
-Винт М6 40 мм-2 шт;
-Шарнирный палец с резьбой;
-Краска;
-Кисточка;
-Клей;

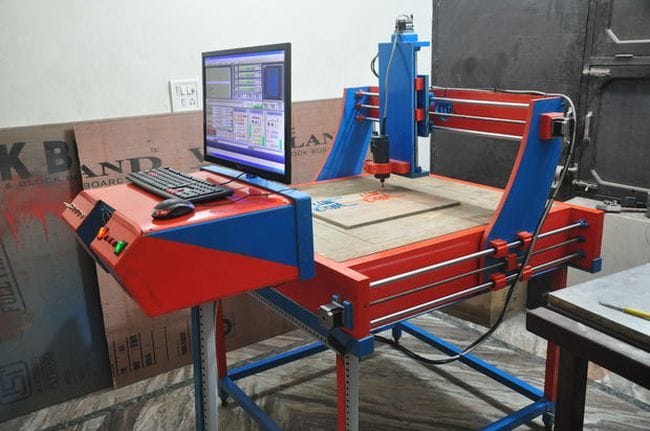

- Фрезерный станок с ЧПУ;
-Сверлильный станок;
-Тиски;
-Струбцины;
-Отвертка;
-Наждачная бумага;

Штатив для фотокамеры
Штатив для фотокамеры

Шаг первый: проект
Сначала автор-самоделщик в AutoCAD сделал проект всех частей штатива. Скачать файлы можно по ссылкам ниже.
Файл 1.
Файл 2.
Файл 3.
Шаг второй: изготовление частей

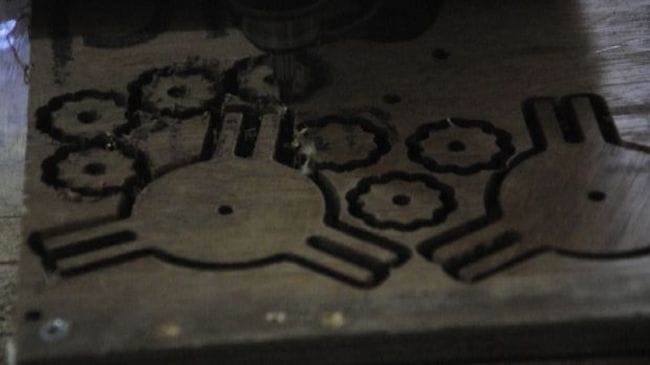

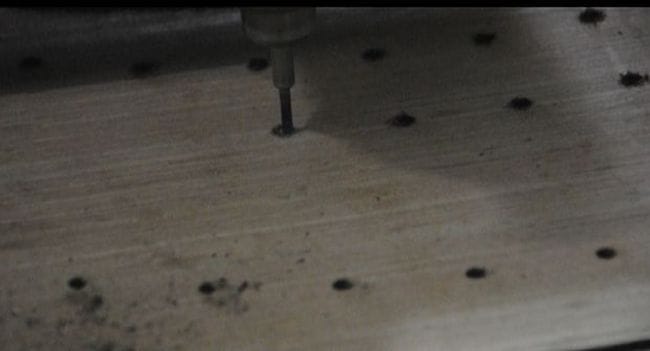

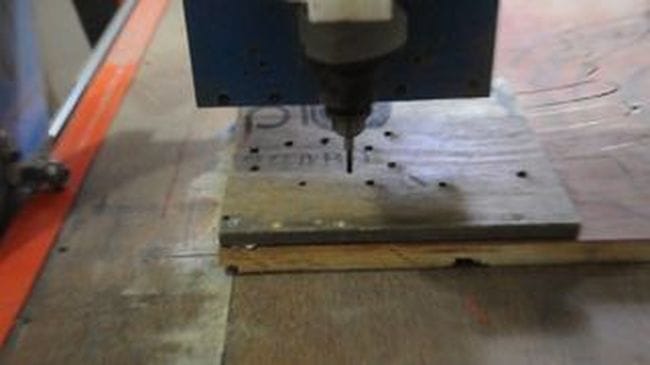

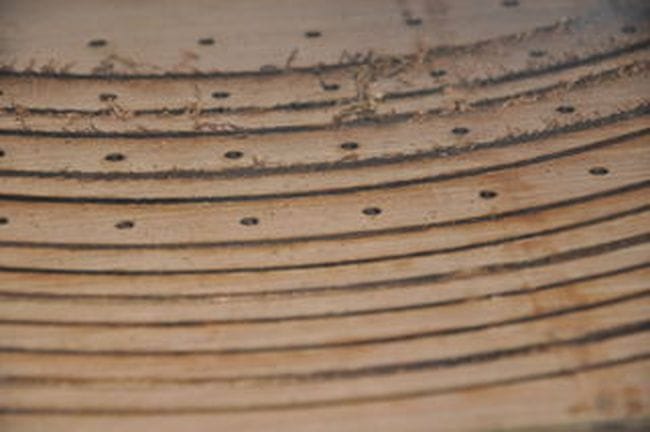

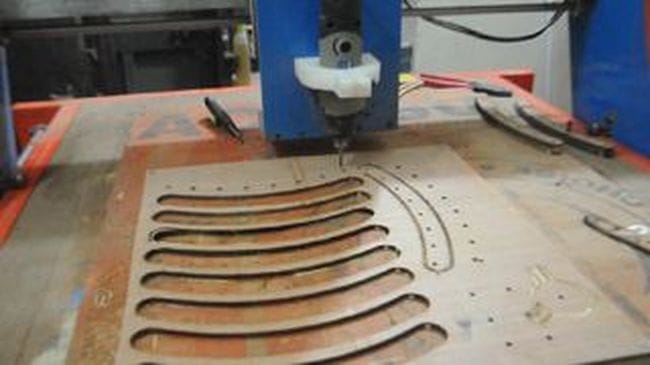

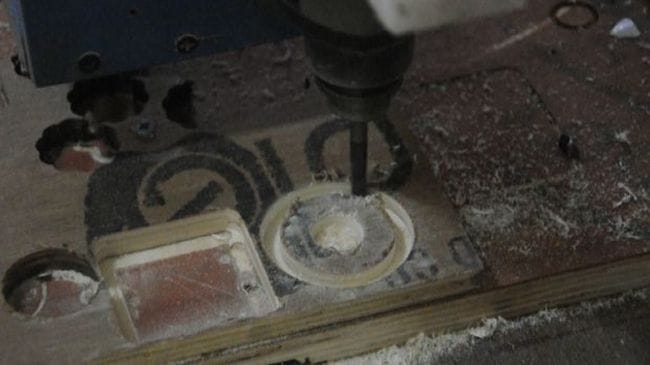

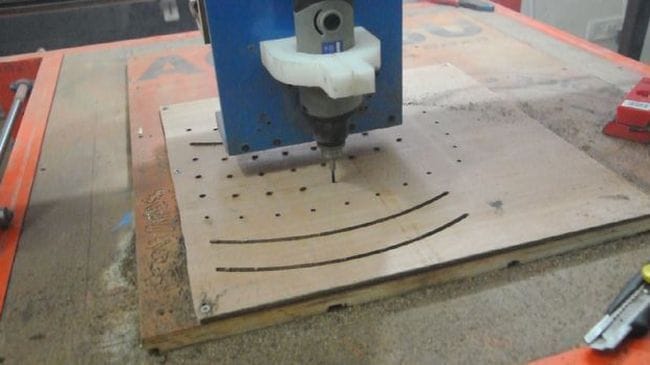

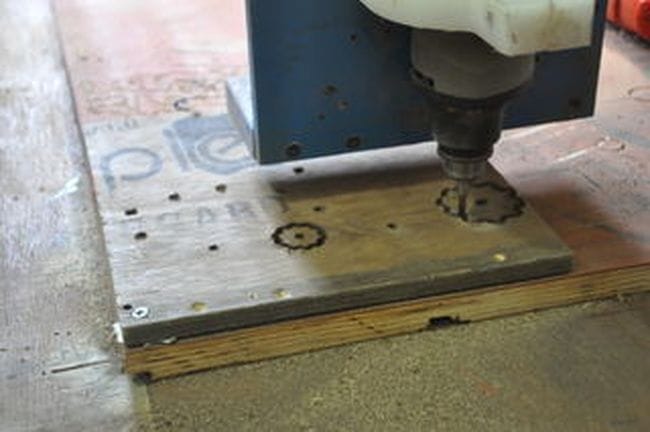

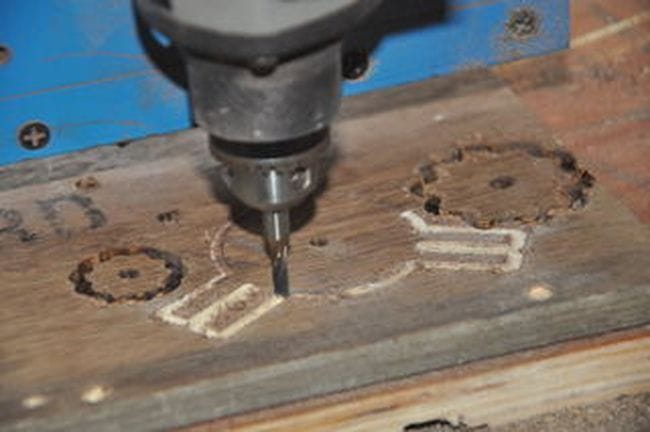

Для ног штатива автор использовал фанеру 6мм. Опору и "барашки" винтов вырезал из фанеры 12 мм.
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

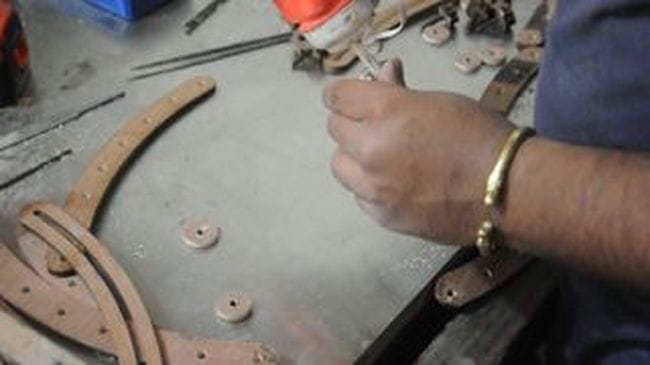

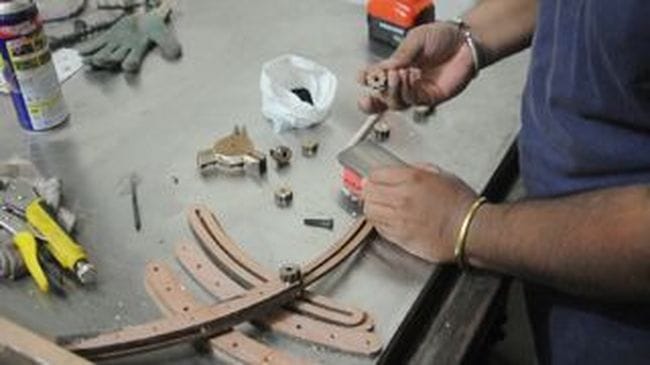

После того, как все части вырезаны обрабатывает их наждачной бумагой.
Штатив для фотокамеры
Штатив для фотокамеры

Шаг третий: винты

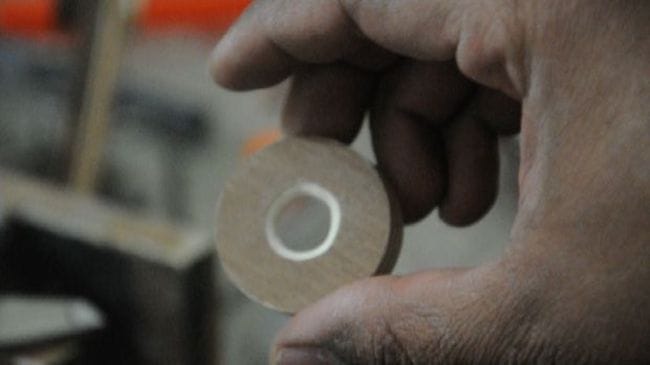

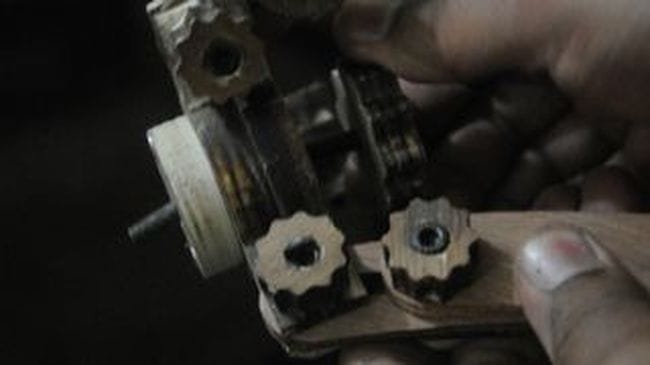

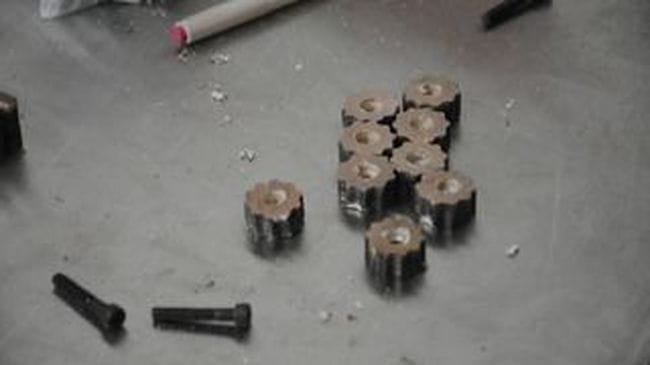

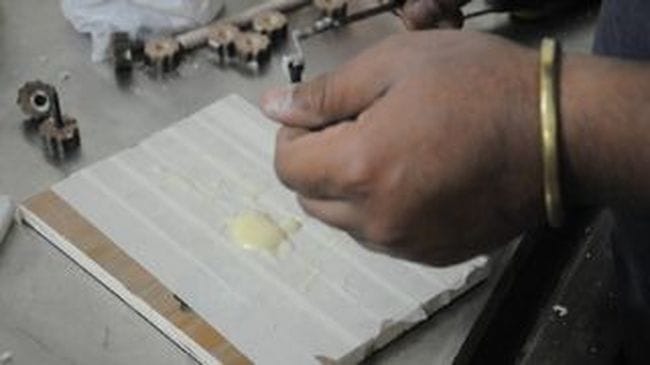

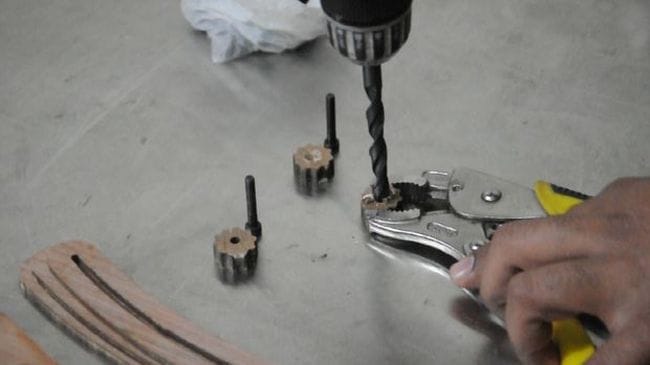

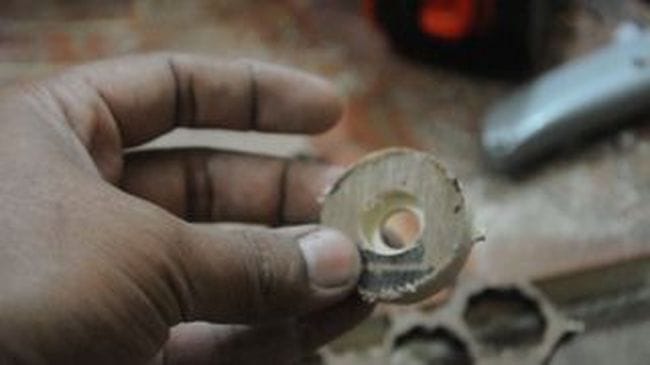

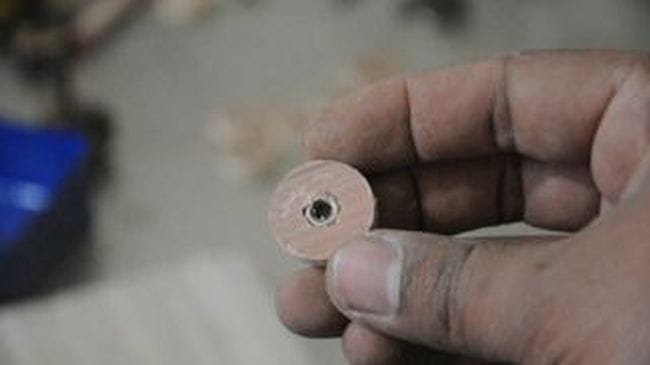

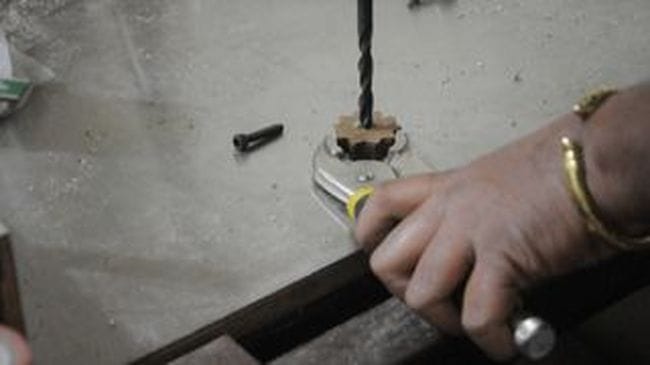

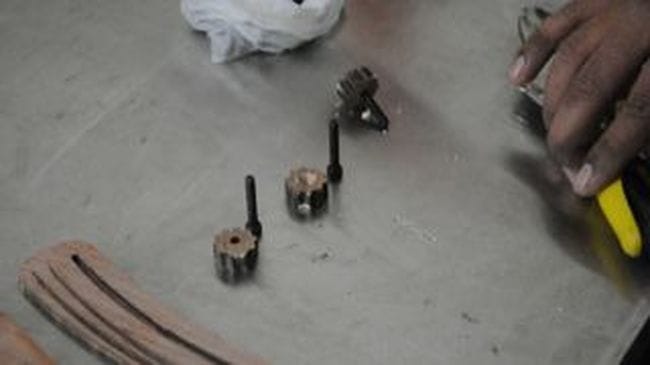

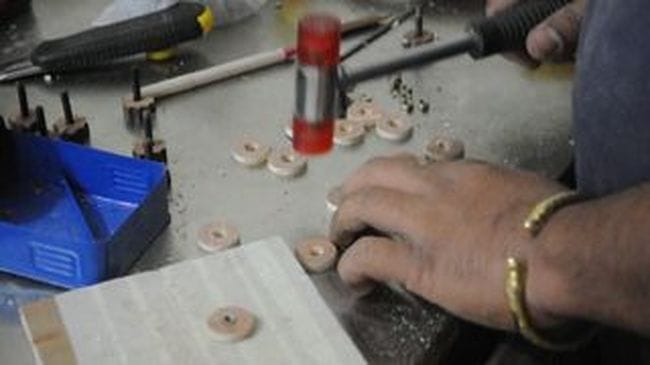

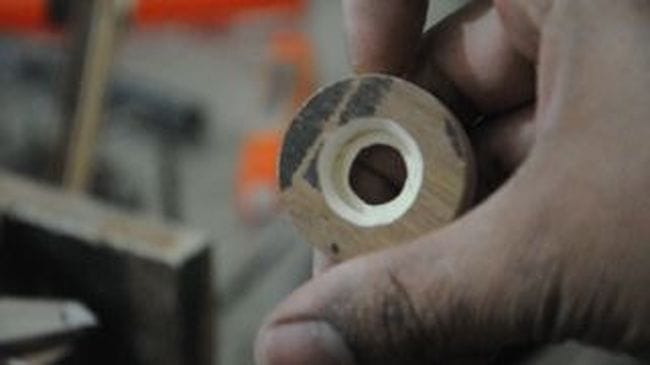

Сверлит в "барашках" и шайбах отверстия и вклеивает в них винты. Гайки вклеивает в шайбы.
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

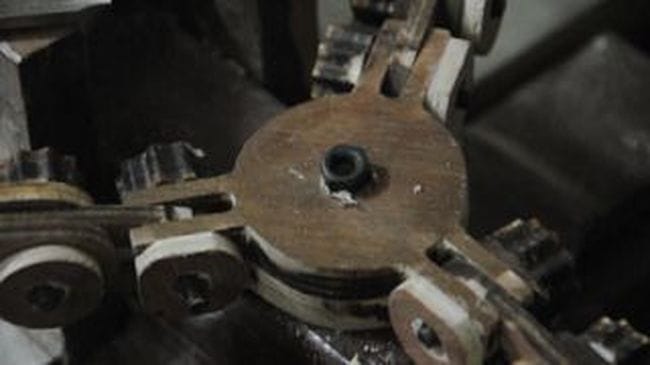

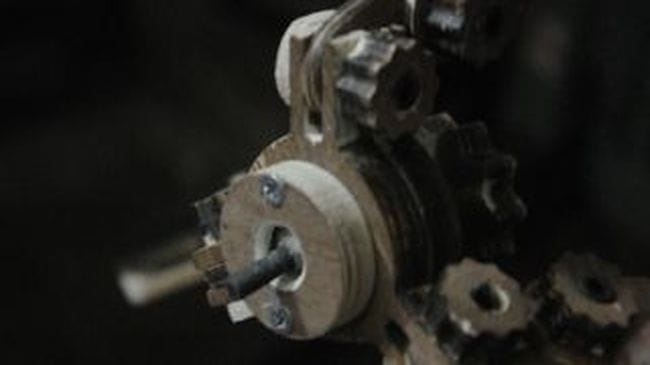

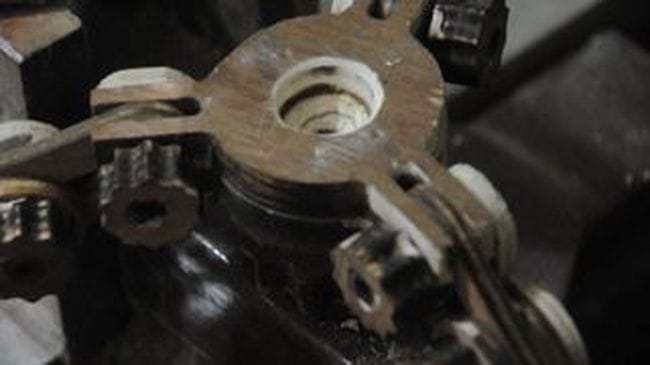

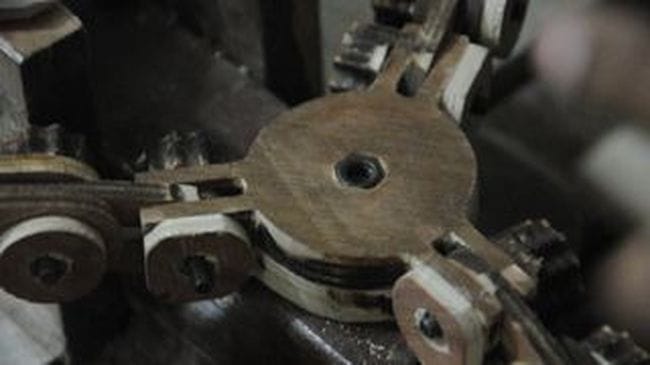

Шаг четвертый: ноги и опора

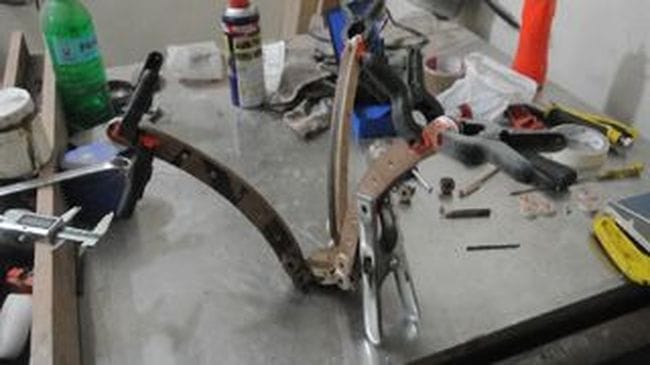

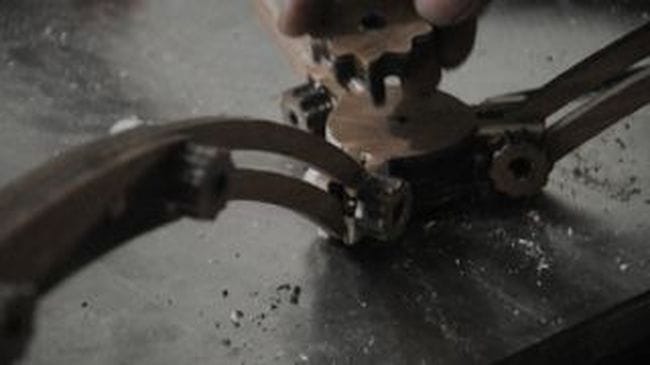

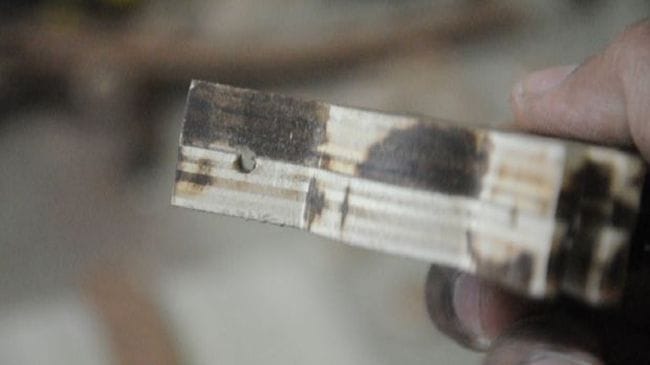

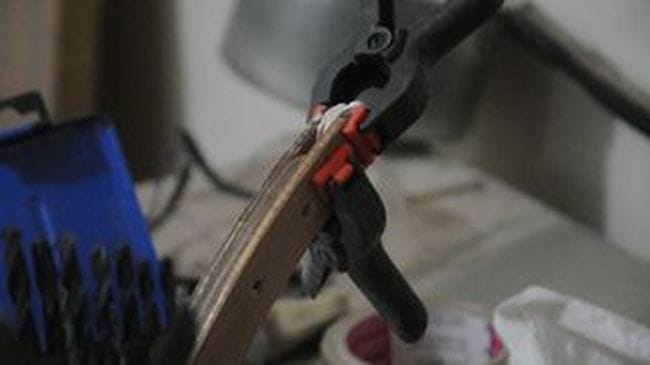

Ноги штатива сделаны из двух половин. Между двумя половинками ножек, в нижней части, вклеивает вставку.

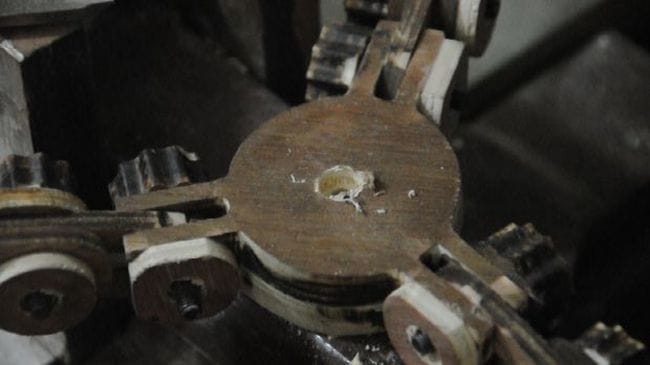

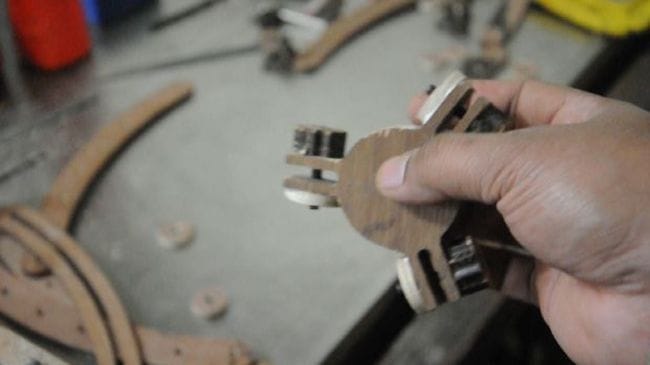

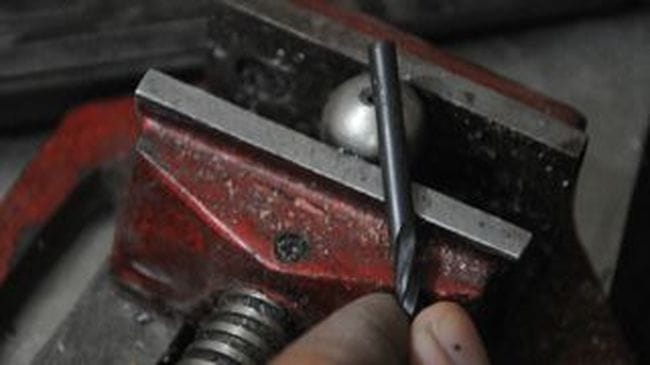

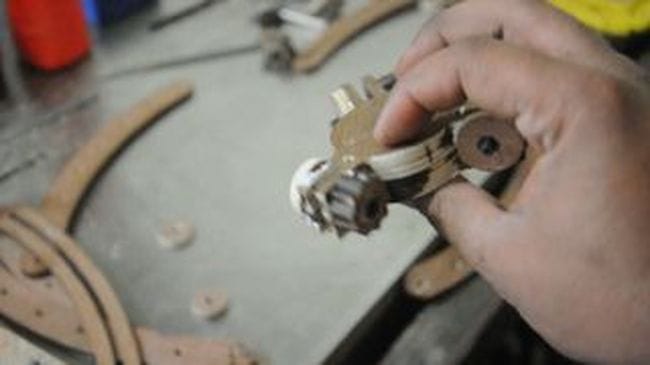

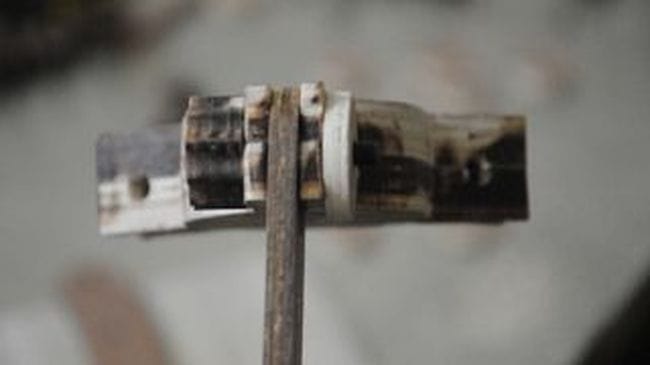

Склеивает две части опоры. Закрепляет на опоре шарнирный палец.
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

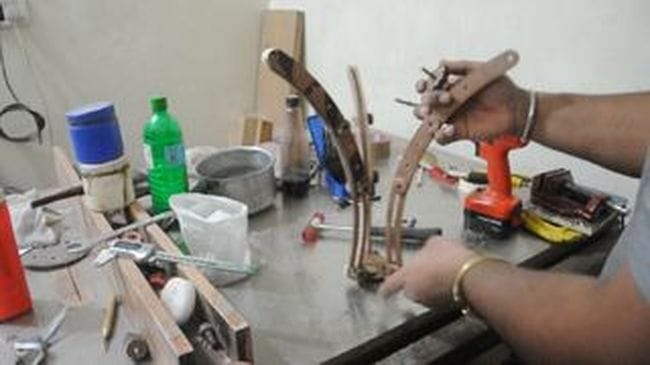

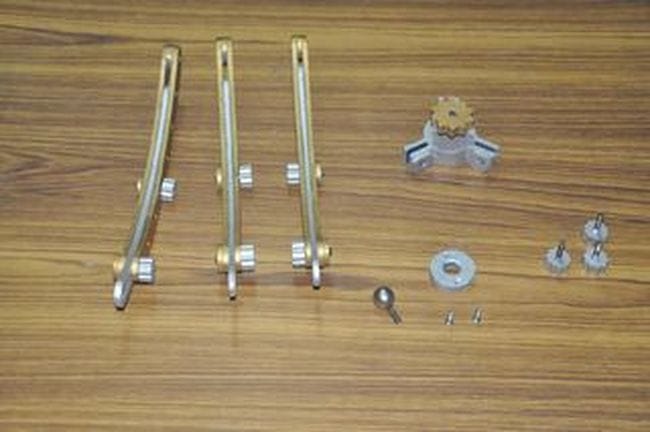

Шаг пятый: покраска и сборка

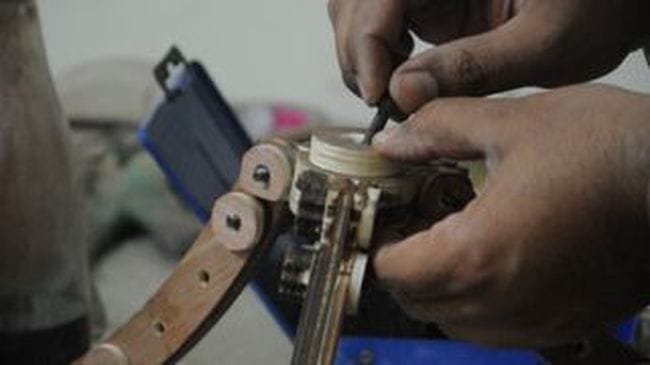

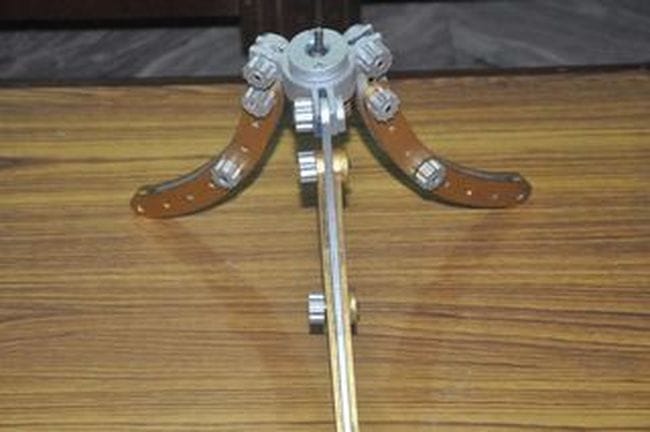

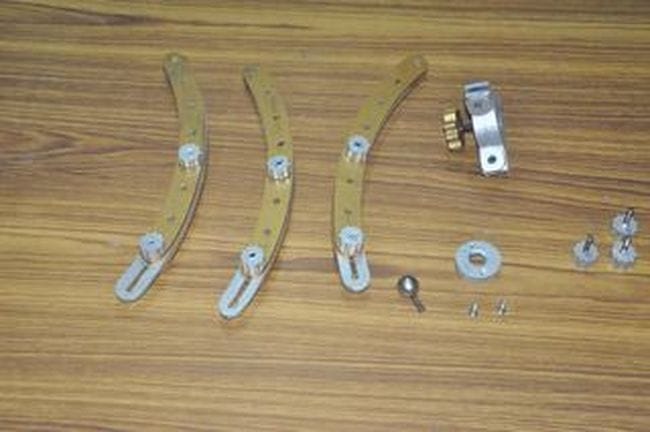

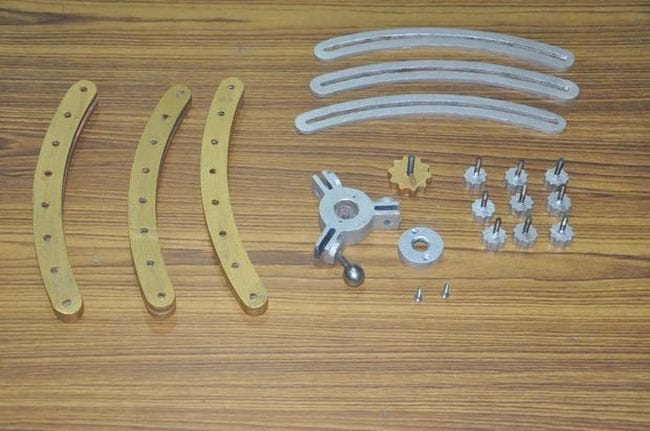

После подготовки всех частей производит их покраску и сборку.
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

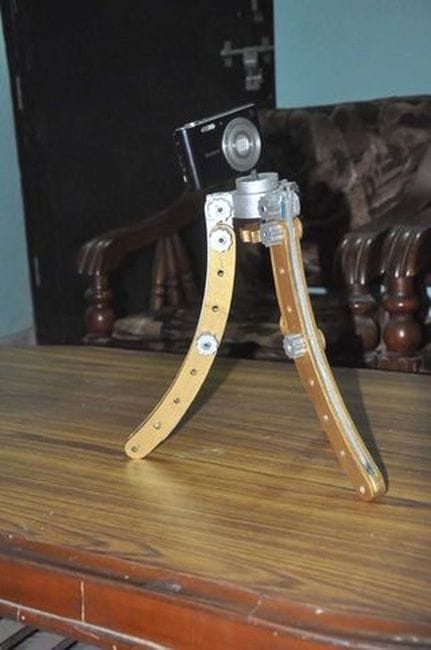

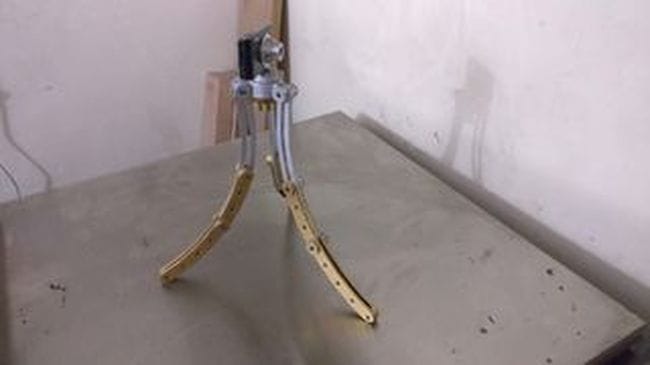

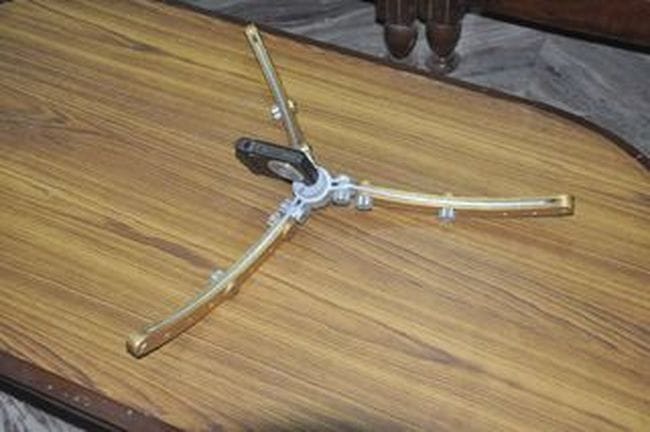

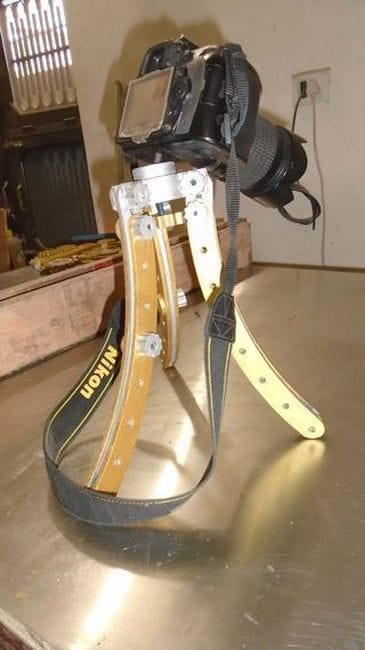

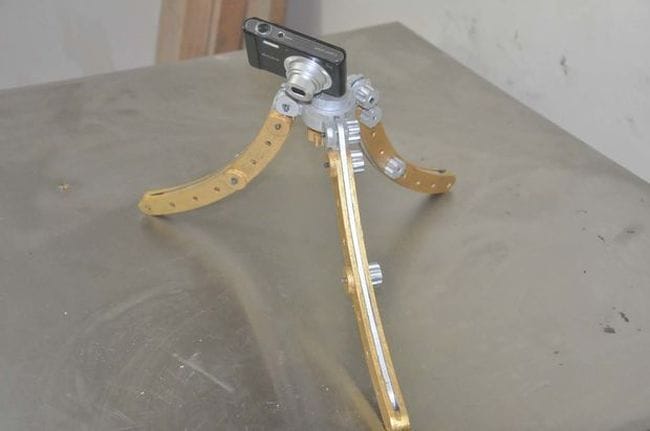

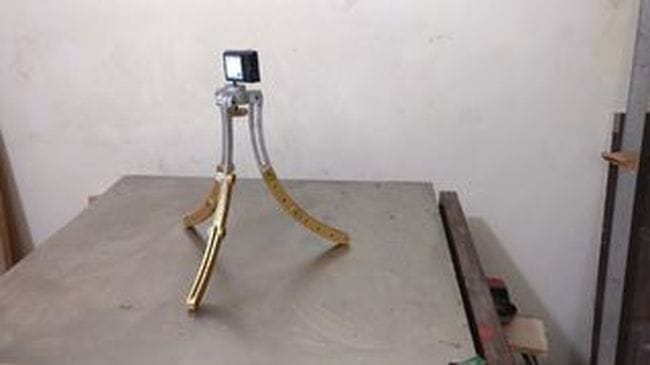

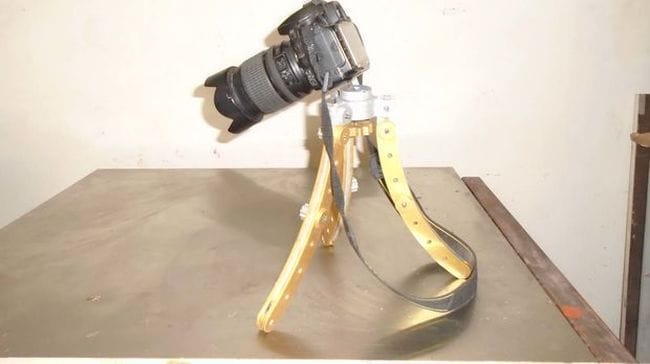

Штатив готов. Теперь фотографии будут качественнее.
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры
Штатив для фотокамеры

Источник
