Самодельные тиски

Самодельные тиски

Привет всем любителям самоделок. В наше непростое время хорошие инструменты и приспособления стоят больших денег, но имея какие-то начальных навыки работы в мастерской можно сделать все самому. В данном случае автор решил сделать своими руками тиски, так как на рынке они стоят от 150 баксов. Для данной самоделки понадобятся легкодоступные материалы, которые можно найти на металлоприемке или же у себя в гараже.

Для того, чтобы сделать самодельные тиски своими руками, нам понадобиться:
* Железную пластину толщиной 10 мм;
* Отрезок профильной трубы 80 х 80 х 5 мм длиной 50 см;
* Шпилька с резьбой М16;
* Гайки в количестве четырех штук;
* Пластина из каленой стали;

Материалы есть, теперь нужно определиться, чем будем работать, необходимы такие инструменты, как:
* УШМ, именуемая многими, как болгарка;
* Отрезные диски;
* Электродуговая сварка и электроды;
* Строительный уголок;

Вот и все, что нам нужно для изготовления тисков.
Постепенно переходим к сборке самоделки.

Шаг 1.
Первым делом нужно подготовить детали, из которых будут состоять тиски. При помощи болгарки и диска для нее отпиливаем основные части будущего приспособления. Размеров точных сказать не могу, но прикинув размеры желаемых тисков, можно понять каких размеров детали вам нужно сделать. Перед тем, как включить болгарку, обезопасьте глаза защитными очками и будьте осторожны во время работы.

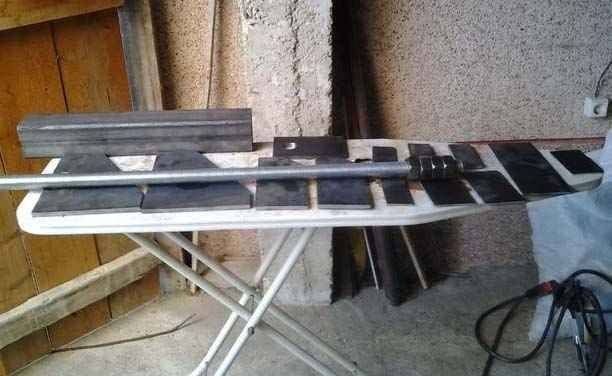

Так выглядят все необходимые части самоделки.
Самодельные тиски

Шаг 2.

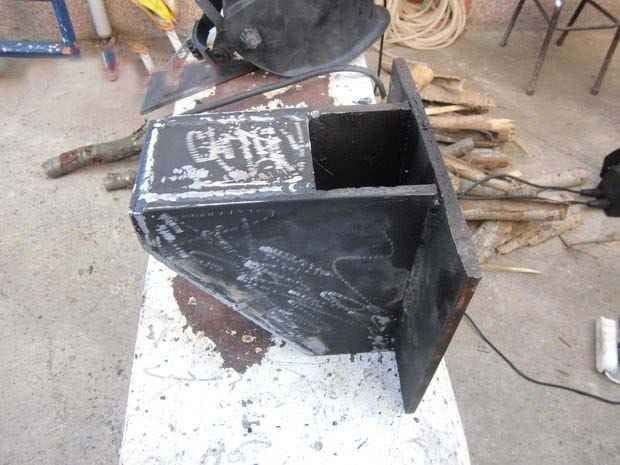

Из составных частей свариваем трапецию, которая будет упорной частью тисков, как показано на фото.
Самодельные тиски

Так же на забываем одевать сварочную маску, дабы не словить "зайчиков".

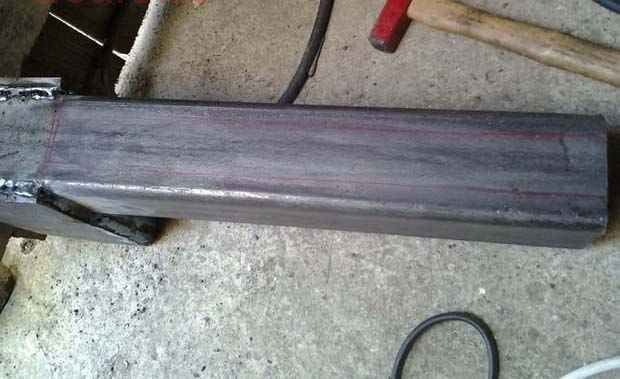

После того, как трапеция готова привариваем к ней отрезок из профиля.
Самодельные тиски

Самодельные тиски

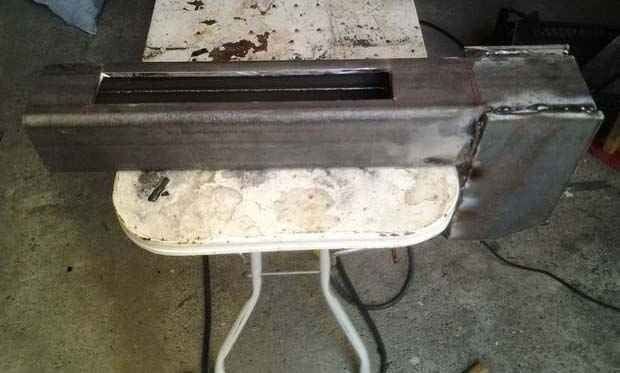

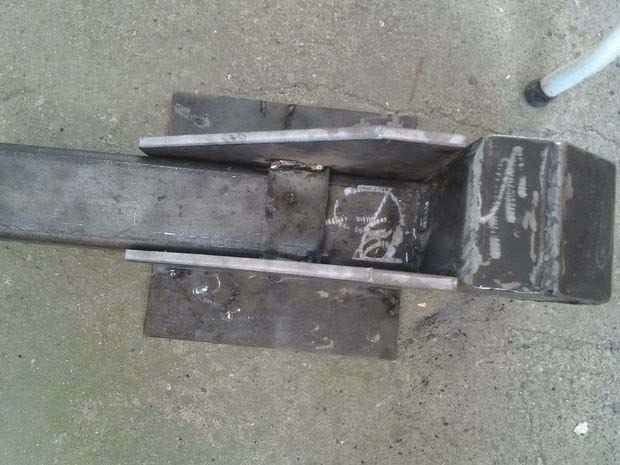

Снизу этого профиля нужно проделать паз, для того, чтобы передача болт-гайка свободно туда поместилась.
Самодельные тиски

Шаг 3.

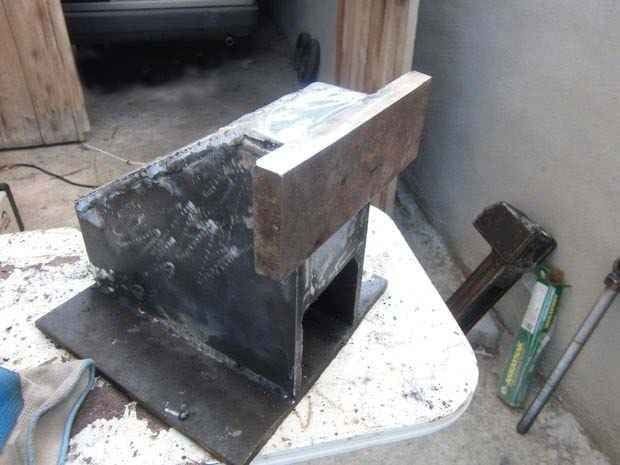

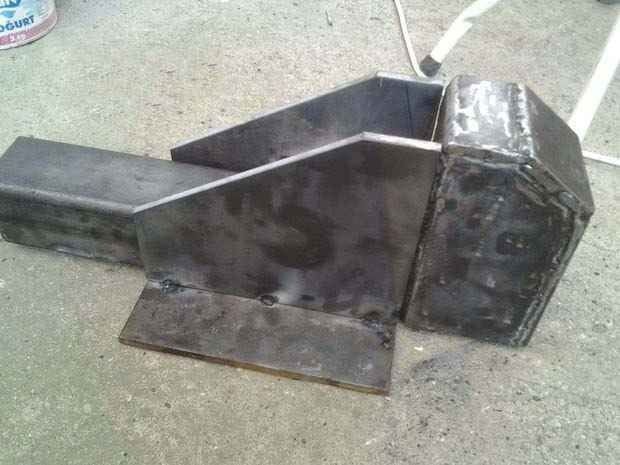

Завершаем трапецию с лицевой стороны, привариваем недостающие части и шлифуем стыки для эстетичности, да и для того, чтобы случайно не пораниться об острый край. В передней части просверливаем отверстие, где в дальнейшем будет установлена шпилька с гайкой.
Самодельные тиски

Самодельные тиски

Шаг 4.
Перейдем к главной части, без которой никакие тиски не обходятся, а именно передача болт-гайка.

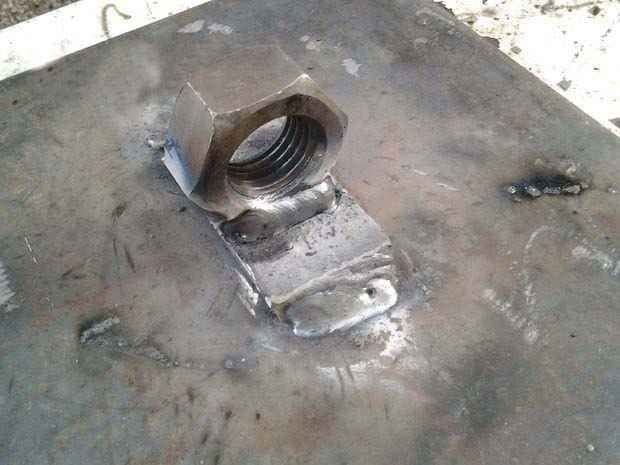

Привариваем к листу железа гайку на прямоугольной подставке, которая по размеру немного меньше, чем паз на профиле трубы.На фото это выглядит так.
Самодельные тиски

Устанавливаем еще одну гайку для большей надежности, да и чтобы можно было приложить больше усилий.
Самодельные тиски

Шаг 5.

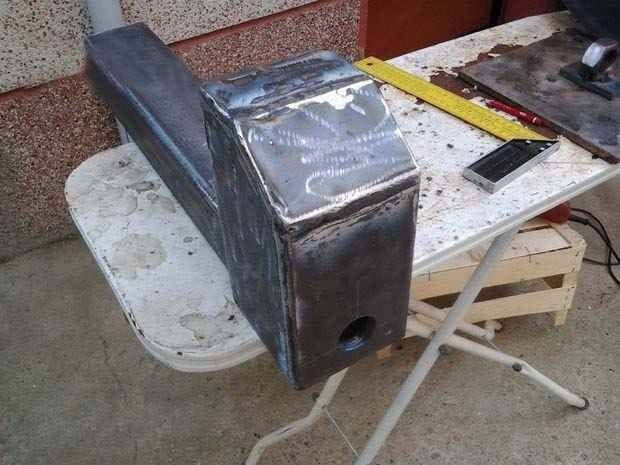

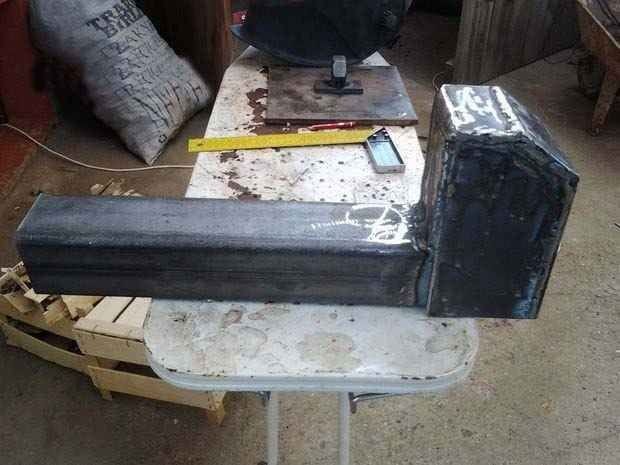

Теперь нужно изготовить еще одну трапецию, но побольше. В готовом виде она выглядит так.
Самодельные тиски
Самодельные тиски

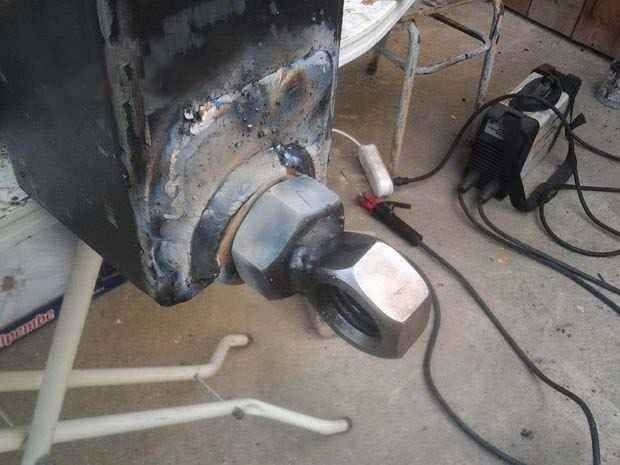

На шпильку накручиваем гайку и привариваем поверх нее еще одну гайку, как показано на фото, тем самым сделав место под вороток.
Самодельные тиски

Какие же это тиски без губок, спросите вы, а вот в следующем шаге мы их и сделаем.

Шаг 6.
Из кусочков стали делаем губки тисков, которые нужно приварить к каждой трапеции.
Самодельные тиски
Самодельные тиски
Самодельные тиски

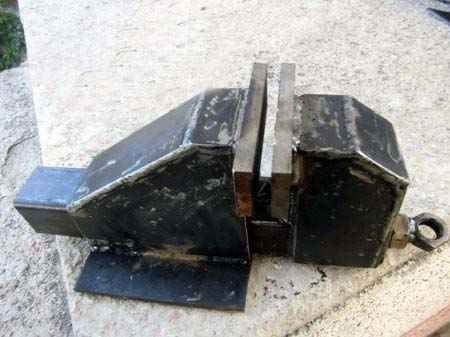

На этом самодельные тиски готовы, можно в дальнейшем придумать крепеж к станине, например, просверлив отверстия в плите тисков и закрепить болтами.
Самодельные тиски

Самодельные тиски

Всем спасибо за внимание, а также новых идей.
