Что же такое спиннер, крутилка, непоседа или в оригинале Fidget Spinner? Это игрушка-тренажёр, как раньше была, например йо-йо, является тренажёром для пальцев рук, уменьшает стресс и волнение. Спиннер повышает тактильную чувствительность и развивает мелкую моторику пальцев, способствует концентрации внимания.

Спиннер отвлекает от вредных привычек, курение, неосмысленное постукивание пальцами, повторяющиеся движения рук.
Для его запуска нужно зажать между большим и указательным пальцем подшипник и раскрутить средним пальцем или второй рукой.

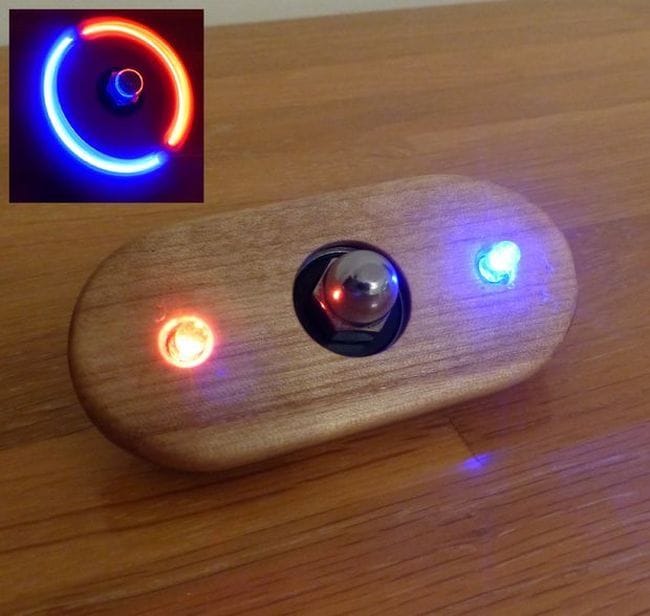

Спиннер набирает популярность во всем мире. Есть множество моделей этой игрушки, но в этой статье мы рассмотрим, как своими руками сделать светящийся спиннер.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

Итак, приступим. Для изготовления, спиннера понадобятся следующие

Инструменты и материалы
-Доска;

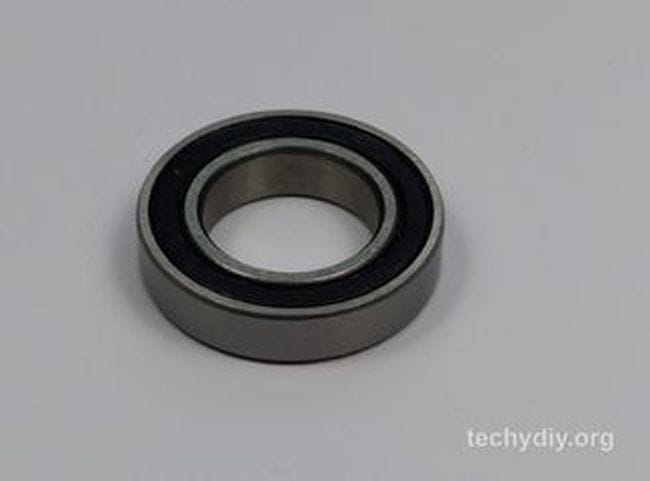

-Подшипник 22 х 8 х 7 мм с резиновым пыльником;
- RGB светодиоды-2 шт;
-CR2032 отсеки-2 шт;
-CR2032 батареи-2 шт;

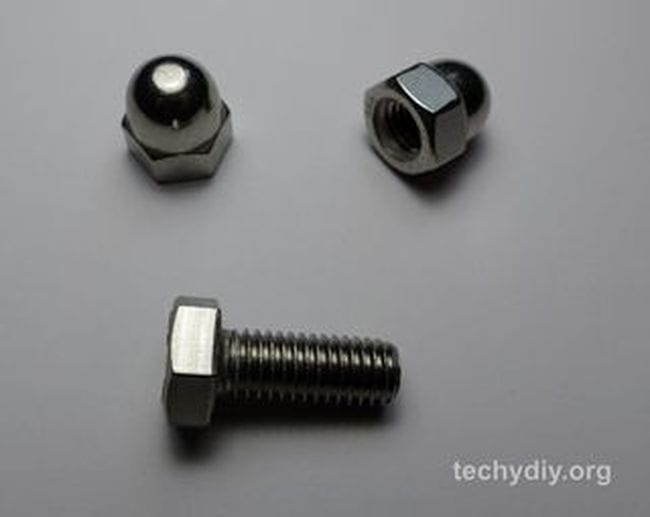

-Болт из нержавеющей стали M8x20мм- 2 шт;
-Гайки сферические М8- 2 шт;
-Лобзик;
-Фрезер;
-Торцовочная пила;
-Сверлильный станок;
-Паяльник;
-Клеевой пистолет;
-Стамеска;
-Тиски;
-Ножовка по металлу;
-Напильник;
-Сверла;
-Клей;
-WD-40;
-Лак;
-Кисточка;

Спиннер своими руками
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

Шаг первый: шаблон
В программе Google SketchUp, автор-самодельщик сделал эскиз и распечатал шаблон.
Шаблон можно скачать здесь.
Спиннер своими руками
Спиннер своими руками

Шаг второй: корпус

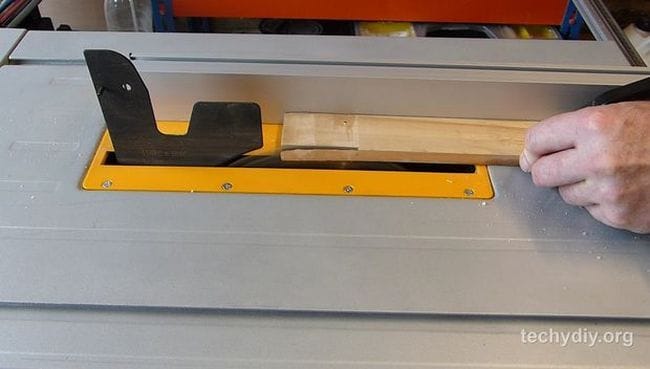

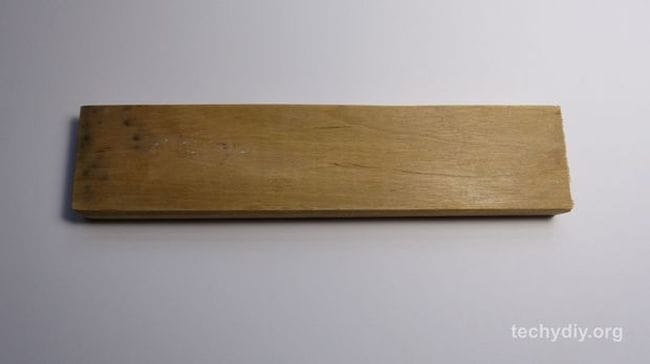

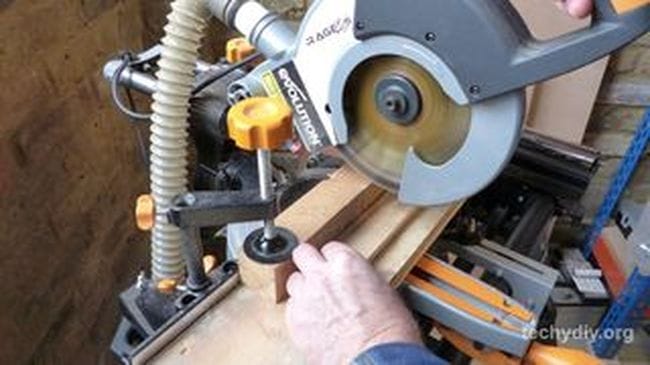

Корпус автор изготовил из планки толщиной 12 мм. Вырезал брусок 90 х 40 мм.
Спиннер своими руками
Спиннер своими руками

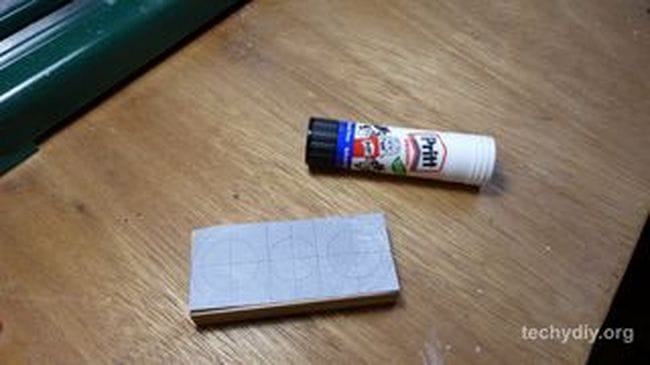

Наклеил на него шаблон.
Спиннер своими руками

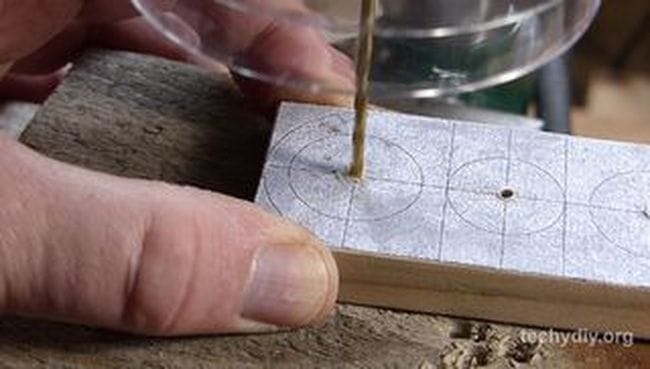

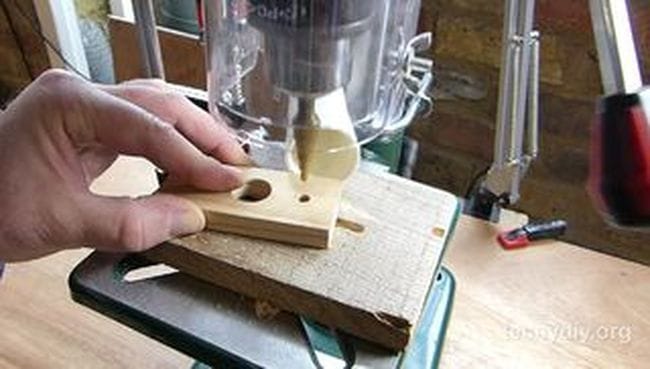

Просверлил, по центру, отверстия.
Спиннер своими руками

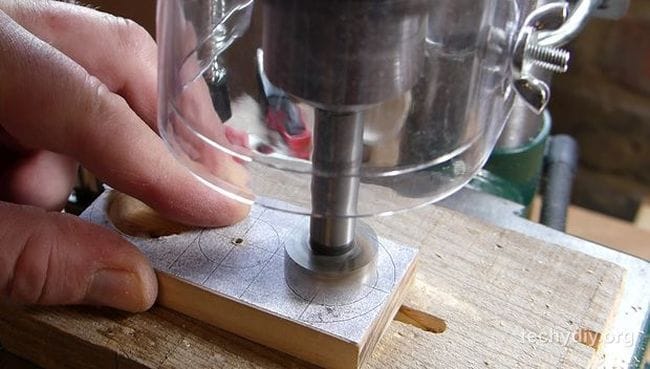

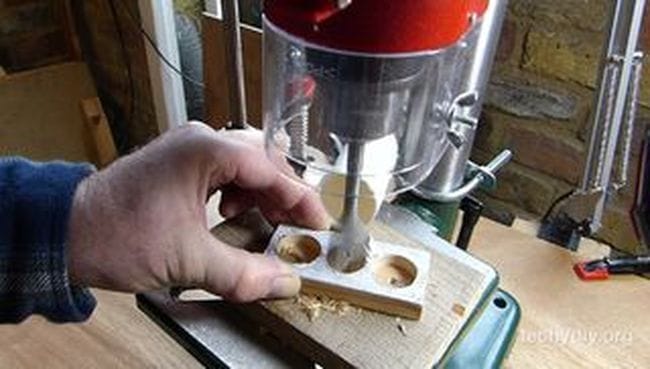

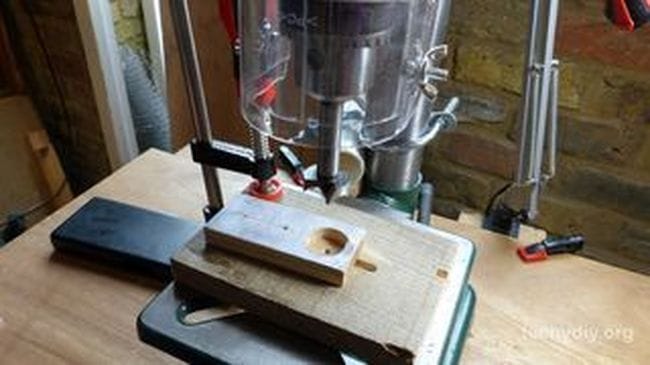

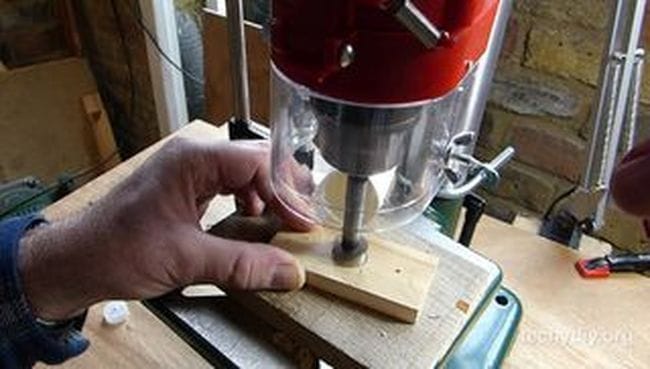

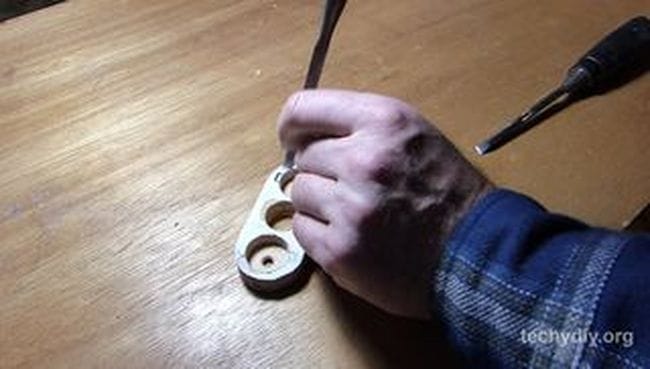

Фрезой, 25 мм, выбрал углубления для батарейных отсеков. Глубина выборки 7,5 мм. Отсеки имеют прямоугольные выступы, стамеской выбирает под них паз.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

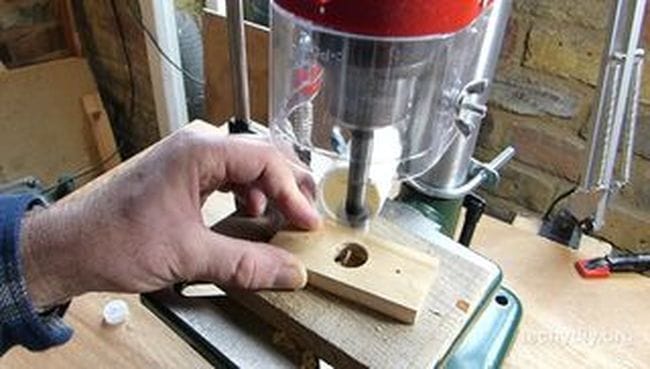

Для подшипника использовал фрезу на 22 мм, со стороны батарейных отсеков, и 20 мм, с обратной стороны. Т.е. 22 мм фрезой сделал углубления на высоту подшипника, затем 20 фрезой прорезал брусок насквозь.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

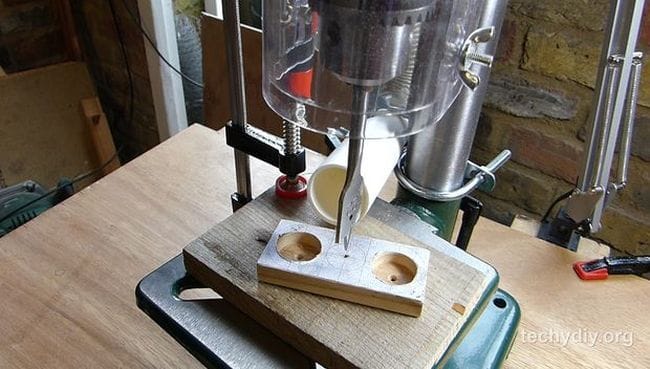

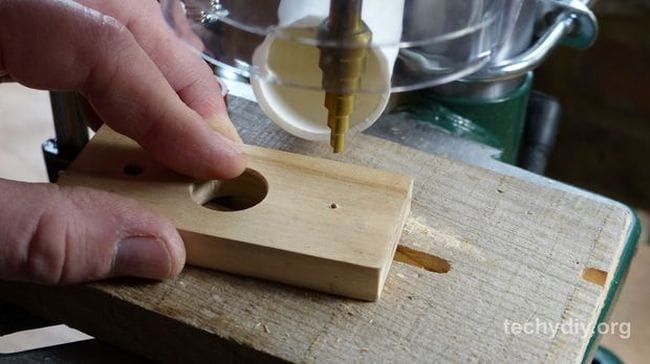

По центру батарейных держателей, просверлил 6 мм отверстие для светодиодов.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

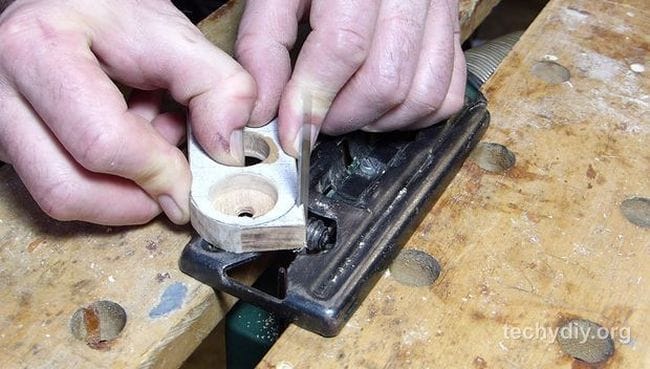

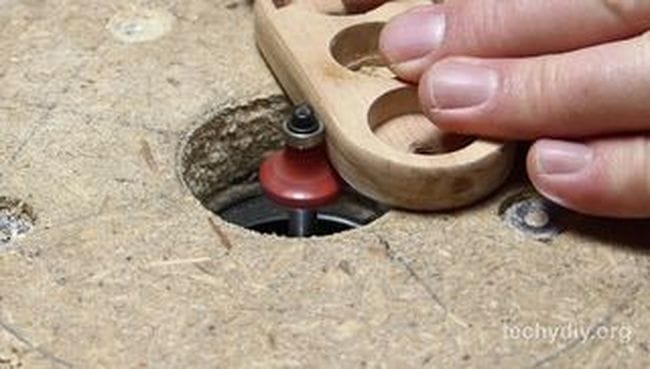

Удалил шаблон и обрезал углы корпуса, придав ему полукруглую форму. Отшлифовал его.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

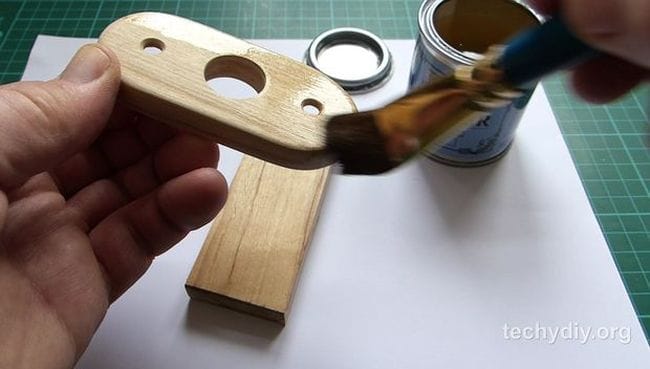

Затем покрыл корпус несколькими слоями лака.
Спиннер своими руками

Шаг третий: установка светодиодов

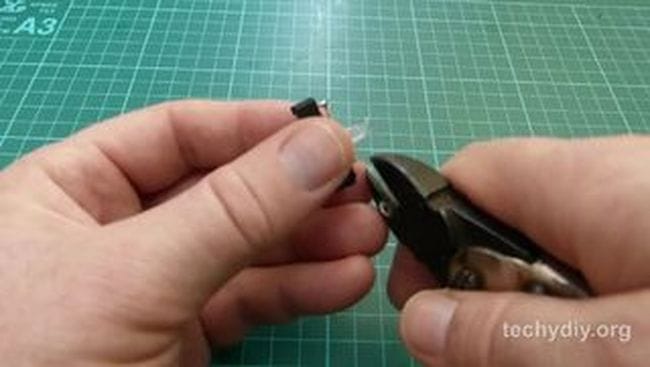

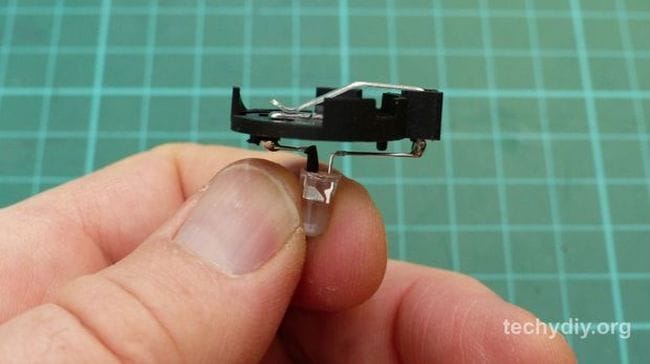

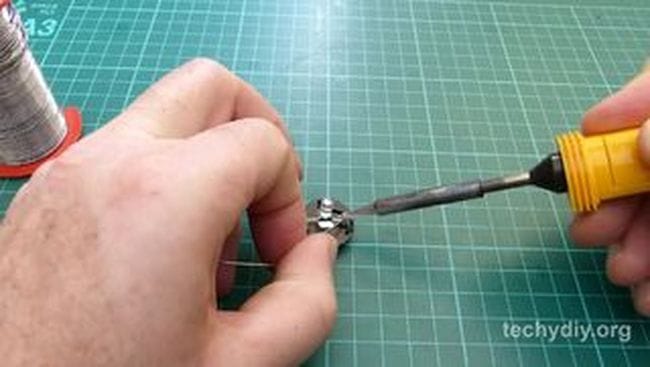

К контактам батарейных держателей, не забывая о полярности, припаивает светодиоды.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

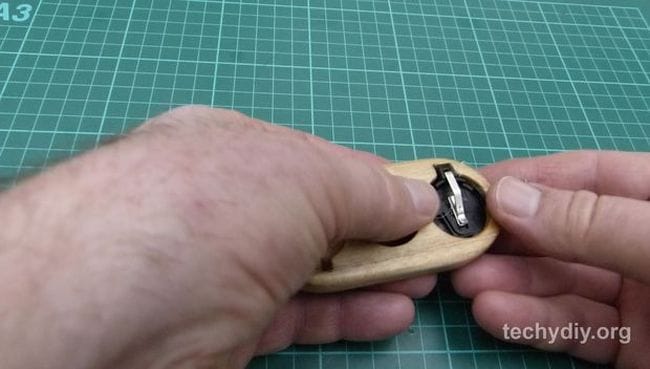

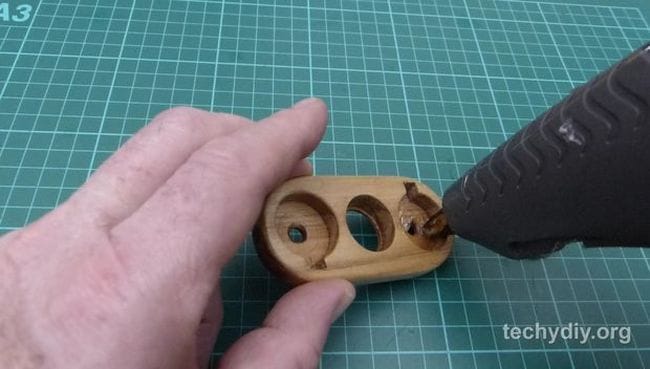

Проверяет работоспособность схем и устанавливает их в корпус. Для фиксации использует термоклей.
Спиннер своими руками
Спиннер своими руками

Шаг четвертый: подшипник

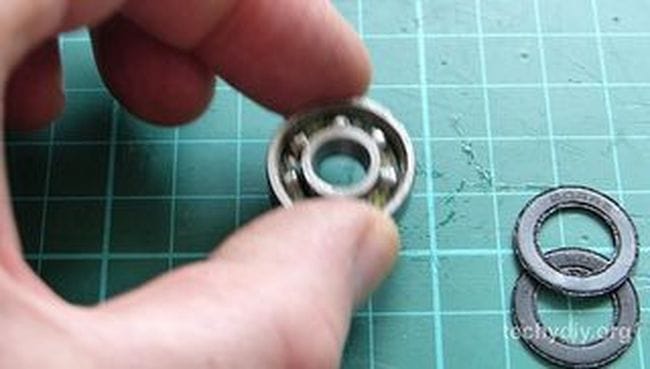

Прежде чем установить подшипник его нужно подготовить. Аккуратно снимает пыльник и WD-шкой смывает всю смазку. Устанавливает пыльники на место.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

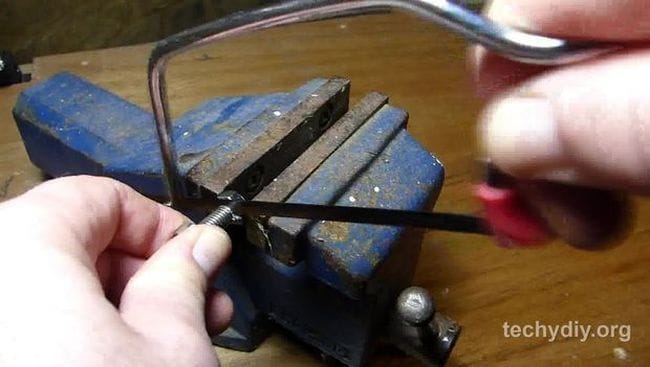

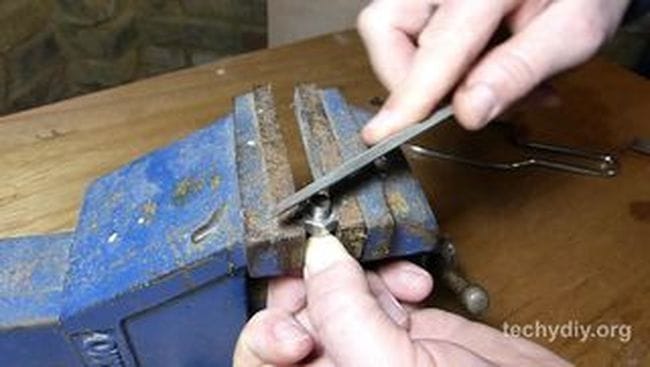

Зажимает болт в тиски и отпиливает головку. Напильником подравнивает резьбу.
Спиннер своими руками
Спиннер своими руками

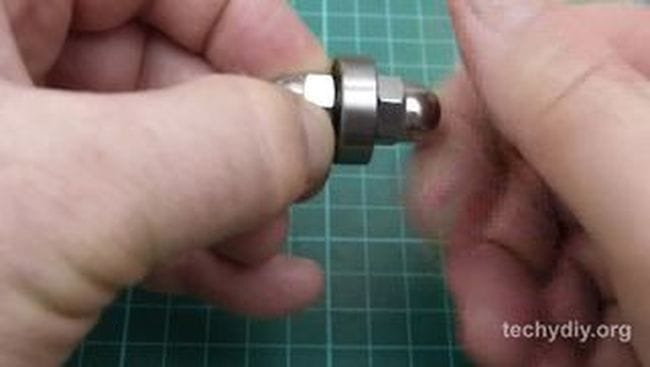

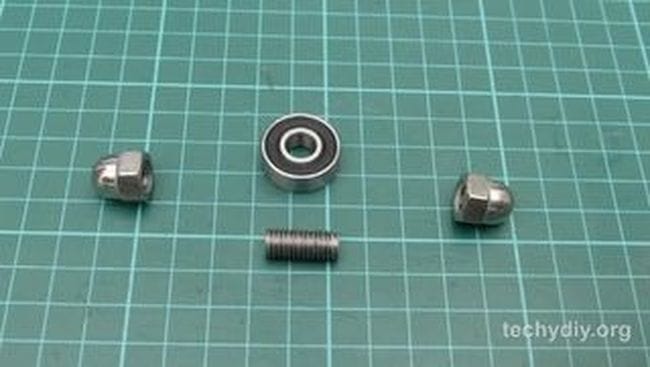

Вставляет шпильку в подшипник и закручивает с двух сторон гайки.
Спиннер своими руками
Спиннер своими руками

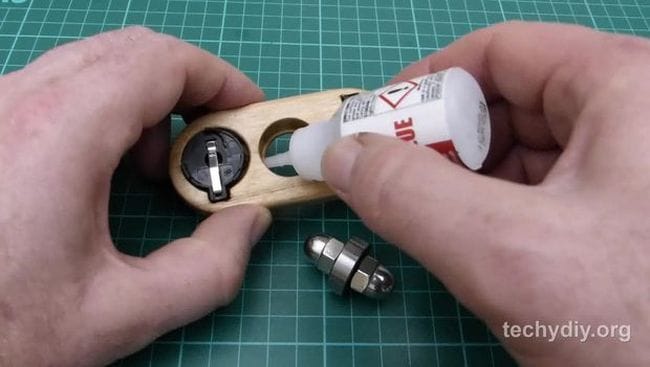

Устанавливает подшипник в корпус. Фиксирует его внешнюю обойму суперклеем.
Спиннер своими руками
Спиннер своими руками

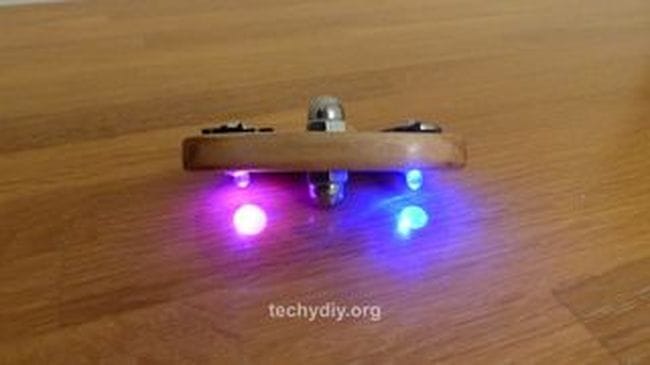

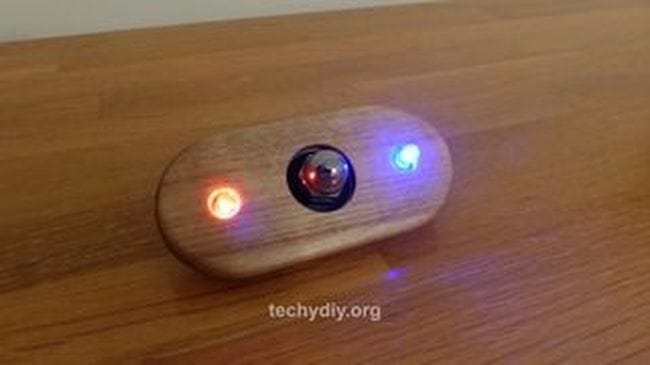

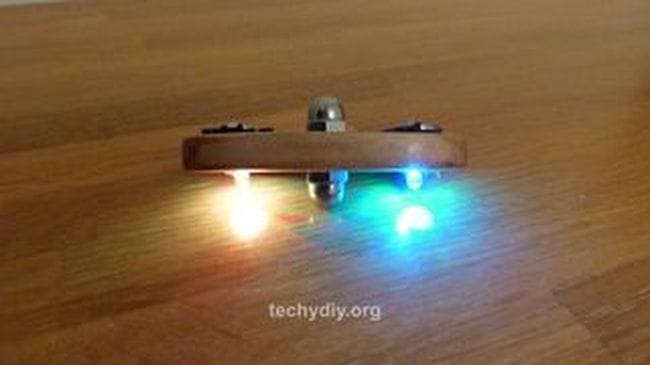

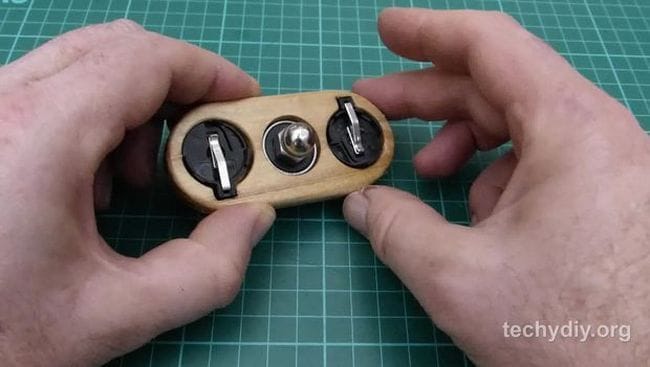

Спиннер готов.
Спиннер своими руками
Спиннер своими руками
Спиннер своими руками

Подробное изготовление спиннера можно посмотреть на видео.
