В этой статье будет рассмотрен, как сделать приспособление для сверления отверстий под углом к плоскости. Такое приспособление (кондуктор) можно использовать при производстве столярных работ.

Инструменты и материалы:
-3D-принтер;
-Алюминиевая трубка;
-Дрель;
-Сверло;
-Тиски;
-Напильник;
-Ножовка;
-Киянка;
-Точильный станок;

Шаг первый: проектирование

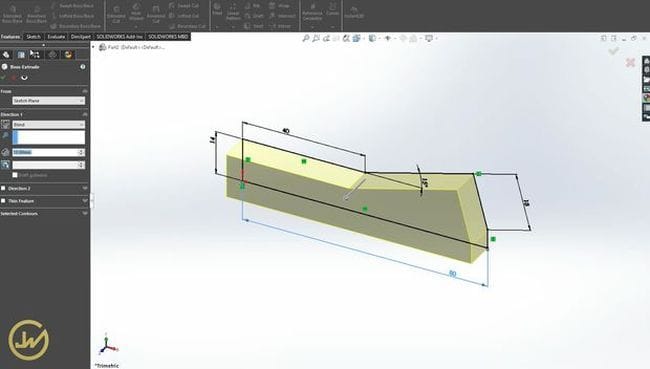

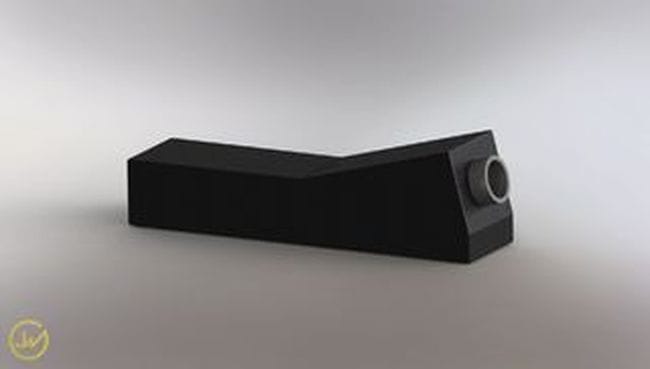

Сначала автор, в специальной программе SolidWorks, разрабатывает проект кондуктора.
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости


Шаг второй: печать

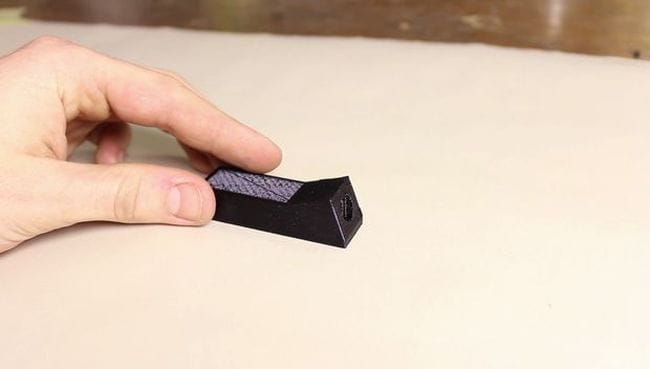

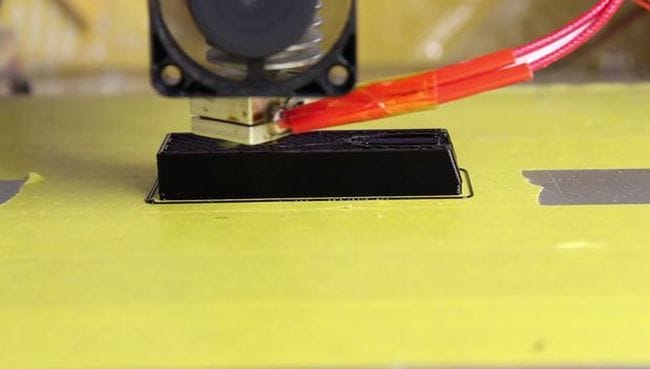

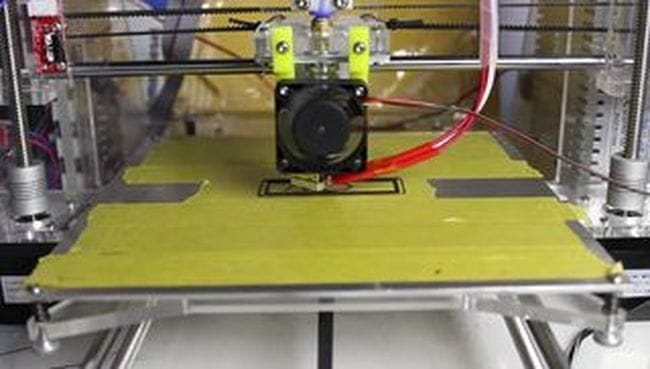

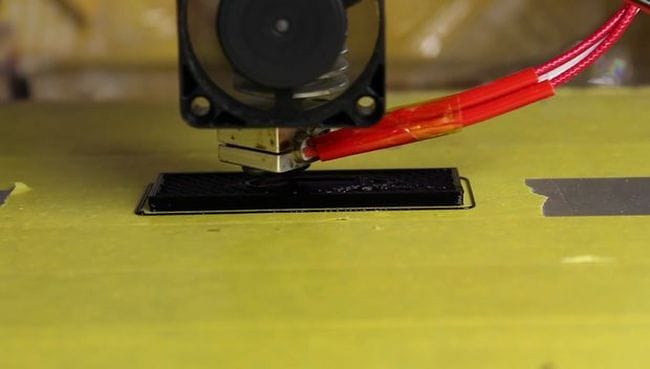

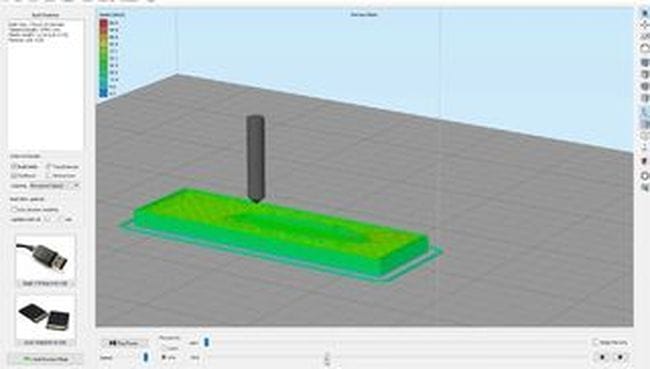

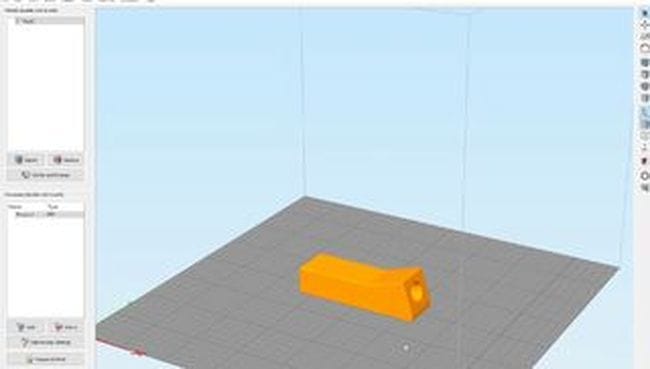

Затем экспортировал файл в STL формат, и отправил на печать.
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости

Кондуктор для сверления под углом к плоскости

Шаг третий: направляющая

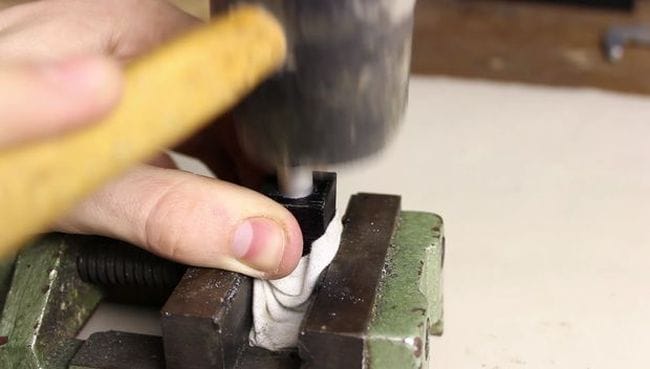

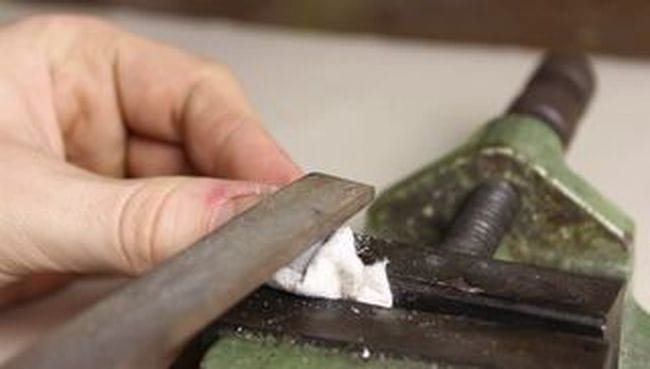

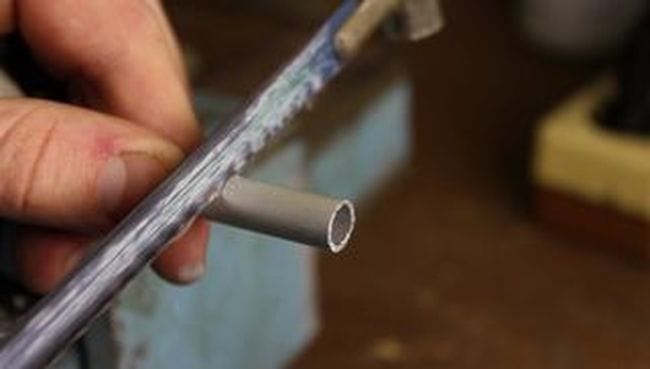

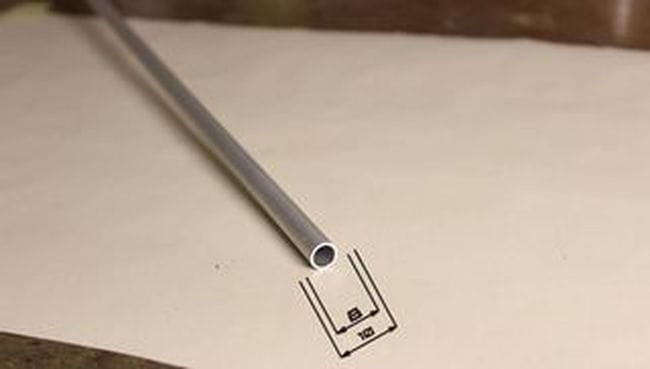

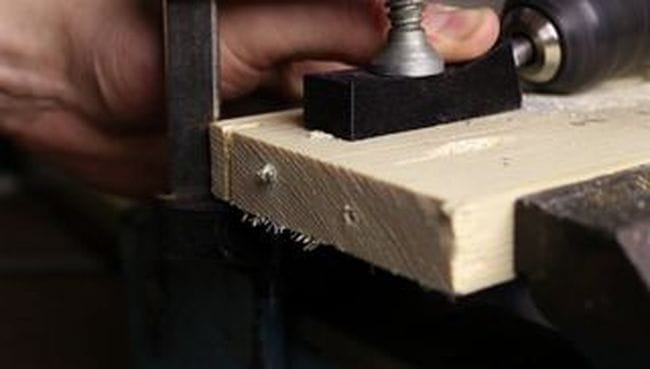

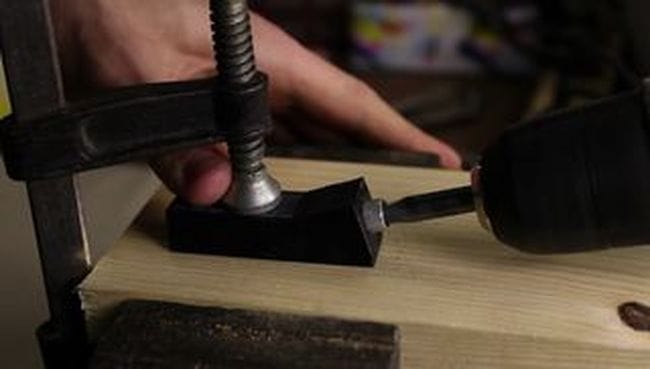

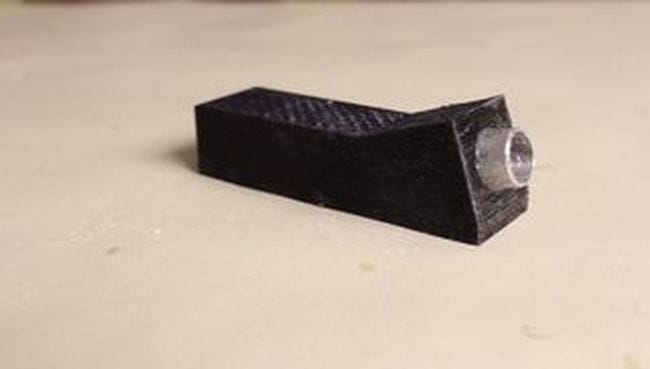

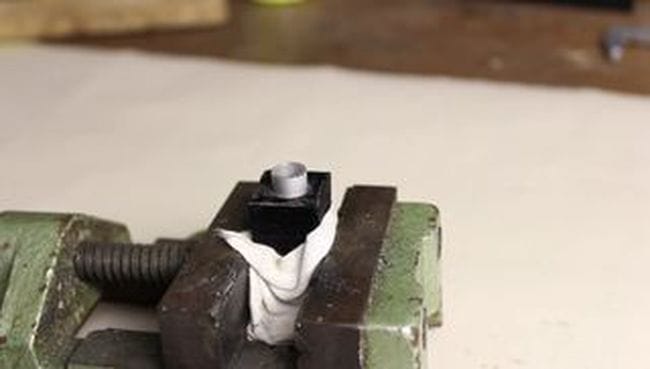

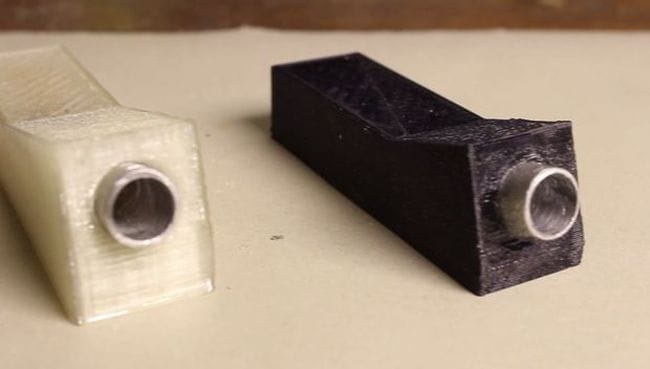

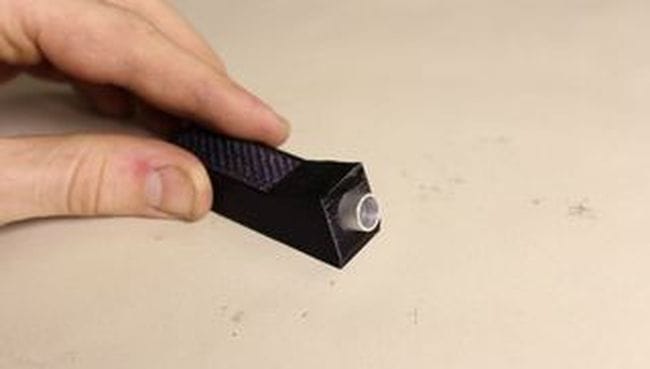

После того, как основа напечатана обрабатывает отверстие. Сначала использует сверло 8 мм, а затем 10 мм. Отрезает 3 сантиметра алюминиевой трубки и вставляет в отверстие.
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости

Шаг четвертый: сверло

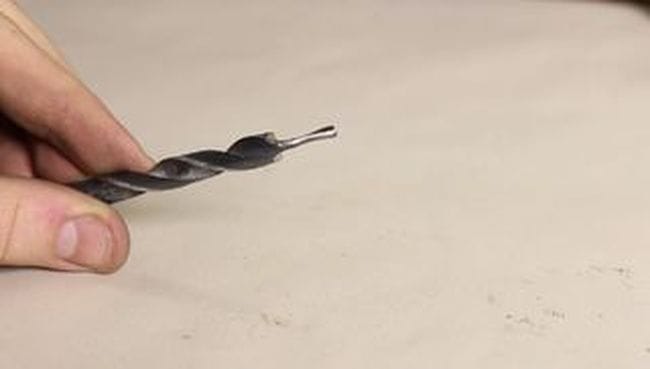

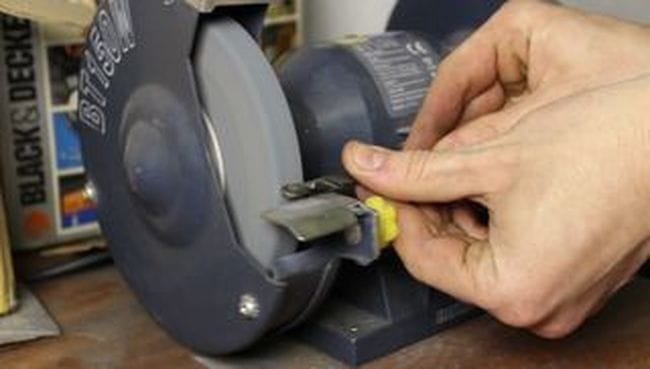

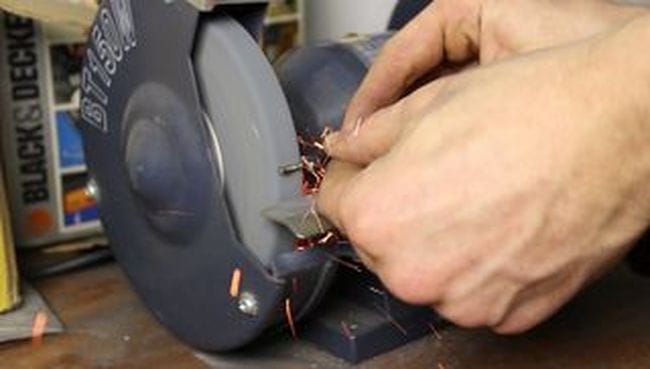

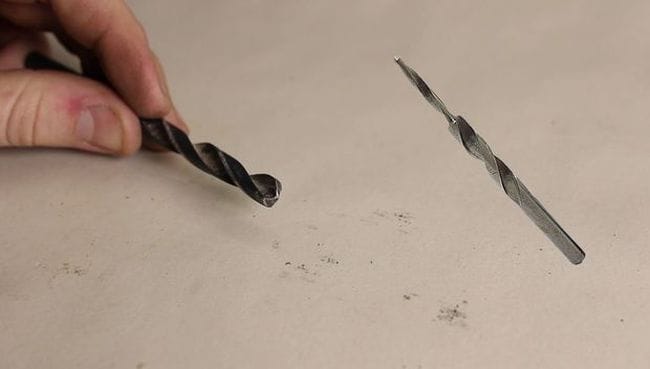

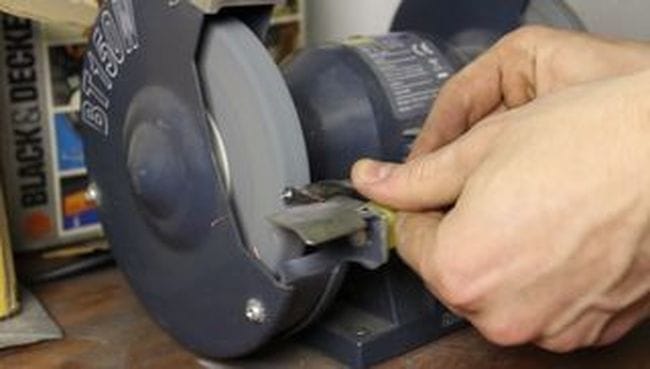

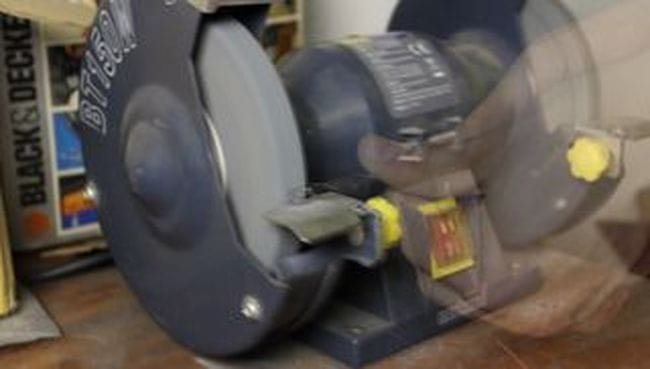

Осталось переточить, определенным образом, сверло и все готово.
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости

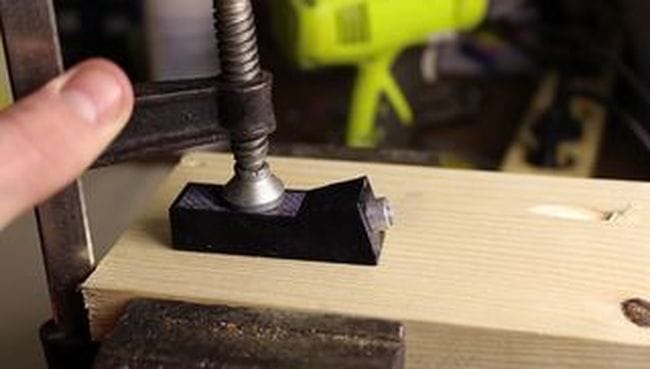

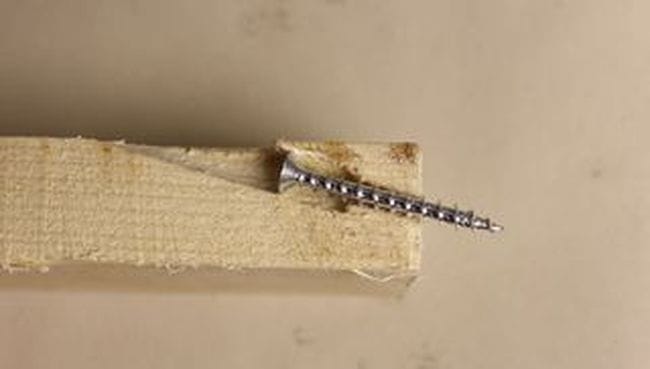

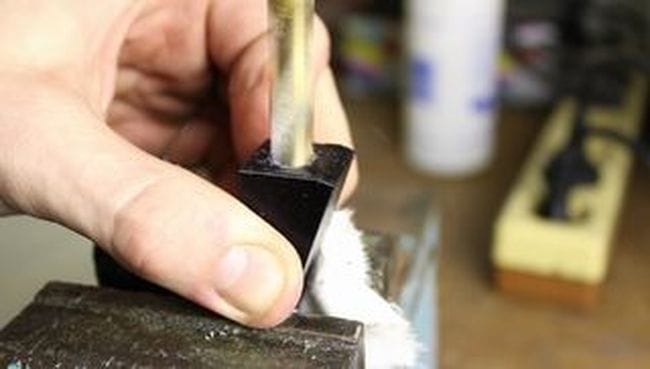

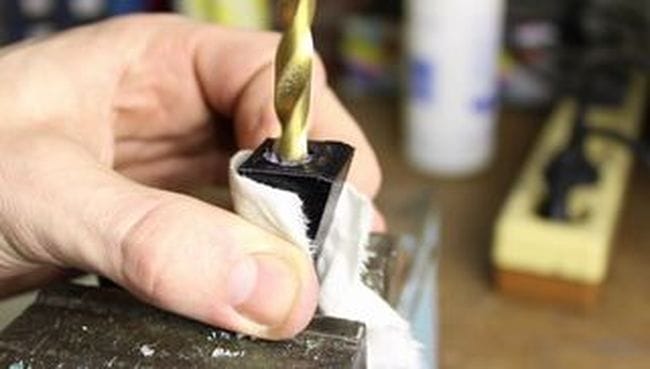

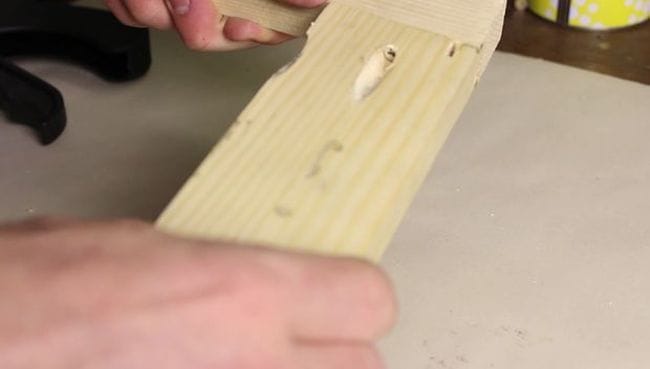

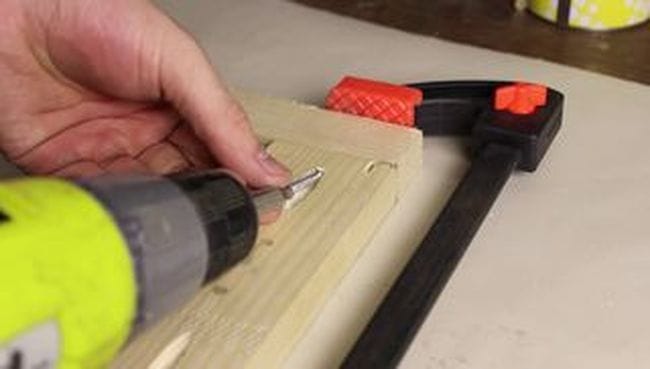

Теперь нужно проверить кондуктор в работе.
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости

Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости

Все шаги по изготовлению кондуктора можно посмотреть на видео.

STL-файл можно скачать здесь При отсутствии 3D принтера, кондуктор можно изготовить из деревянного бруска.
