Что можно сделать из такой, казалось бы ненужной вещи, как опора монитора? Автор-самодельщик решил сделать из нее "третью руку", помощника предназначенного для безопасной и удобной пайки печатных плат.

Инструменты и материалы:
-Опора;
-Болты с гайками;
-Зажимы;
-Светодиод;
-Резистор;
-Выключатель;
-Батарея;
-Провода;
-Термоусадочная трубка;
-Паяльник;
-Dremmel;
-Ключи;
-Отвертка;

Шаг первый: разборка

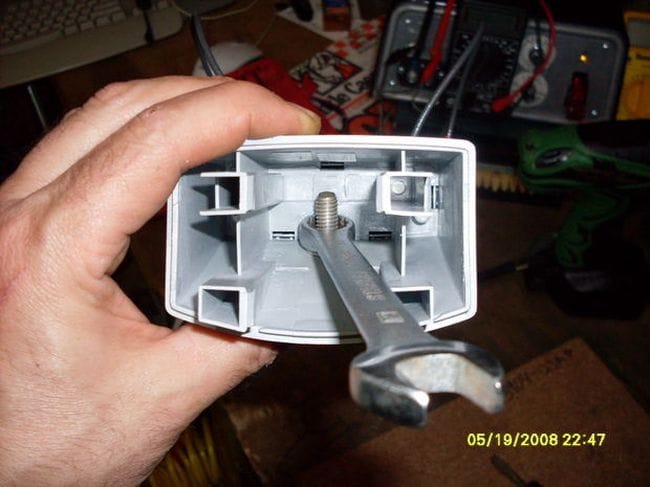

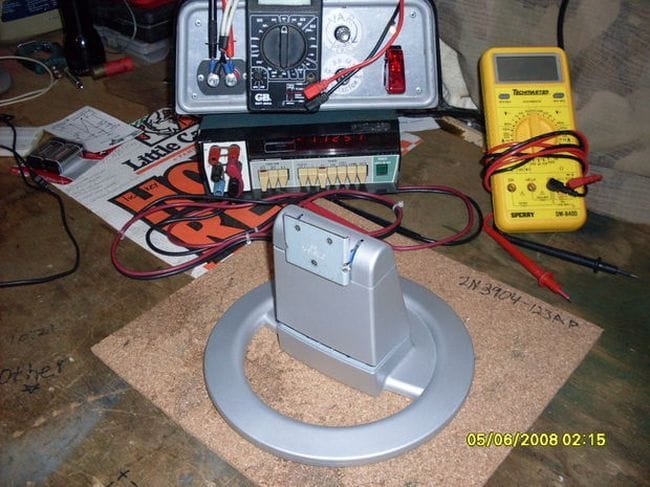

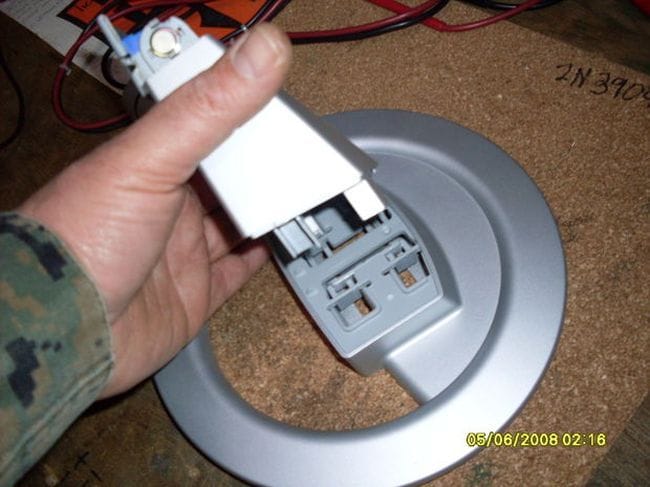

Сначала автор разбирает подставку.
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой

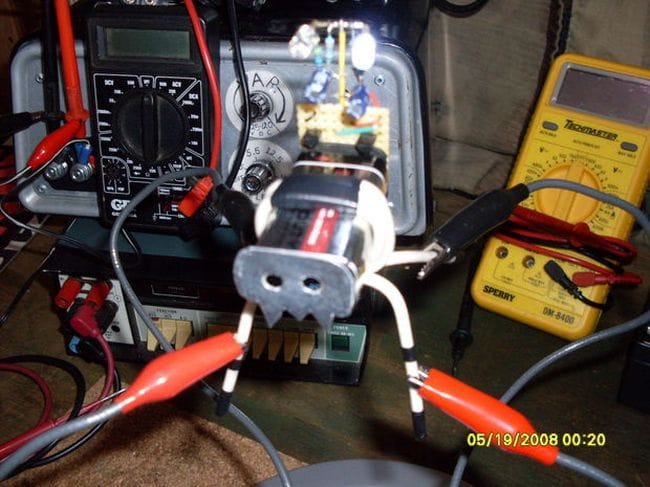

В полость будет установлена батарея.
Третья рука с подсветкой

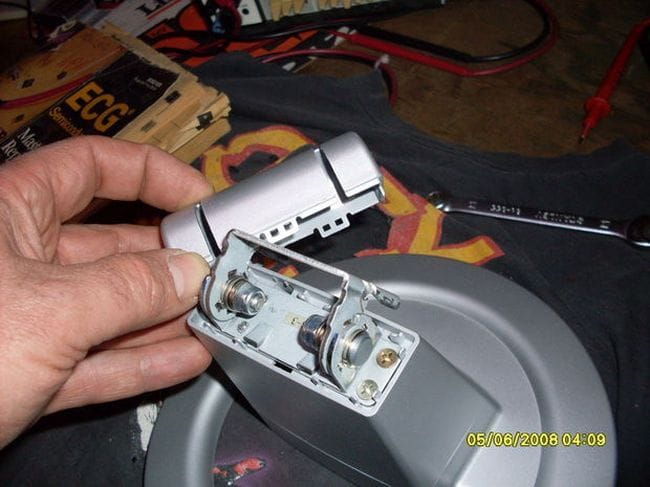

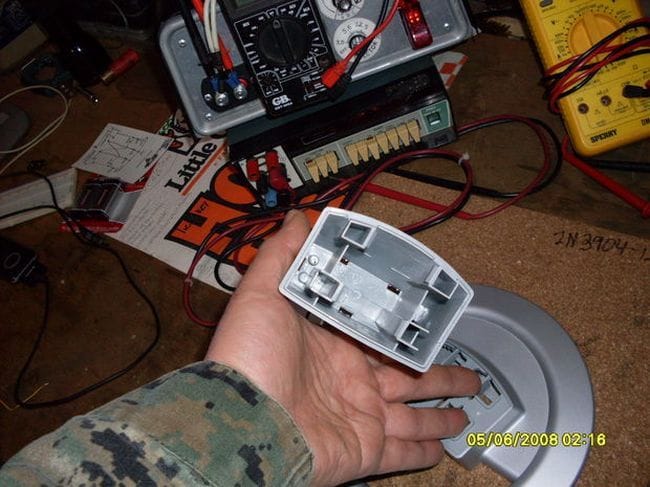

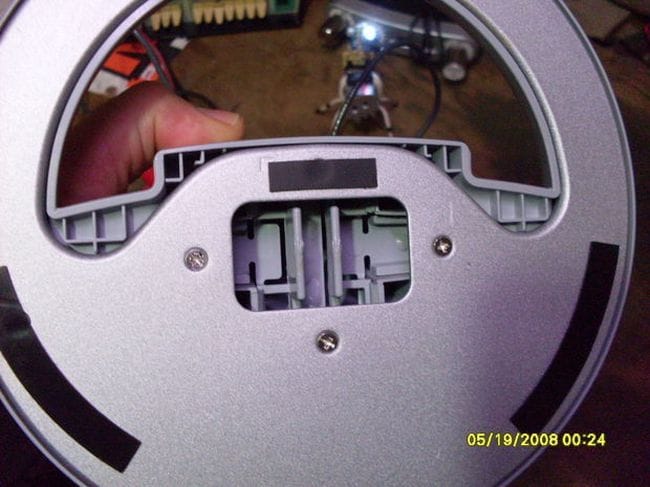

Снимает верхнюю часть.
Третья рука с подсветкой

Шаг второй: зажимы

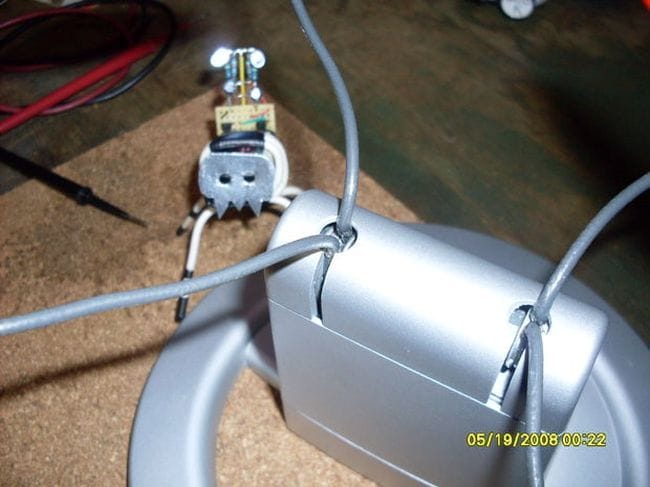

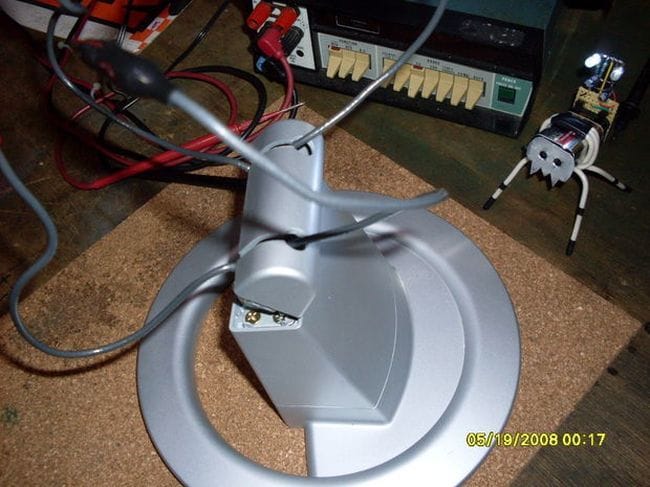

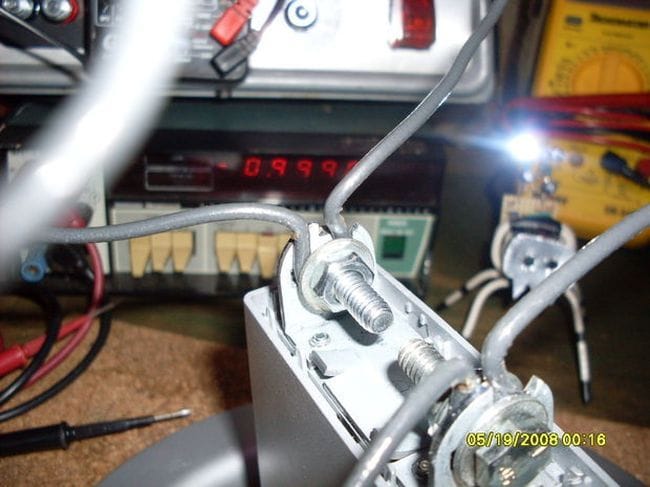

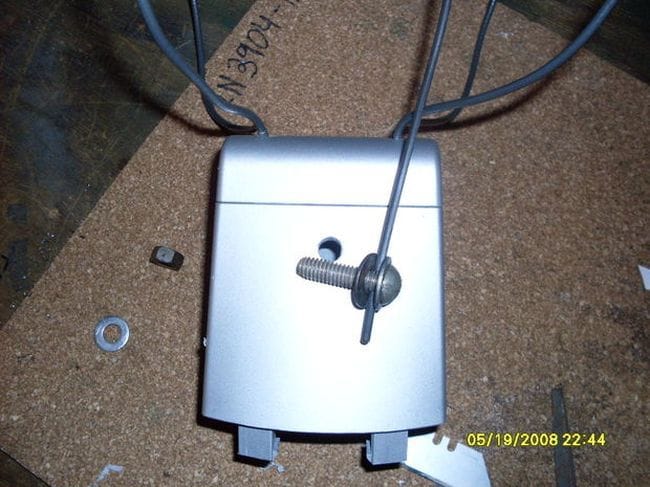

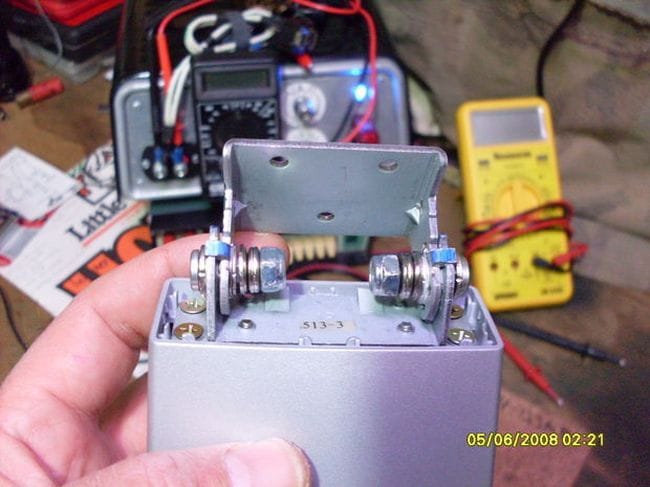

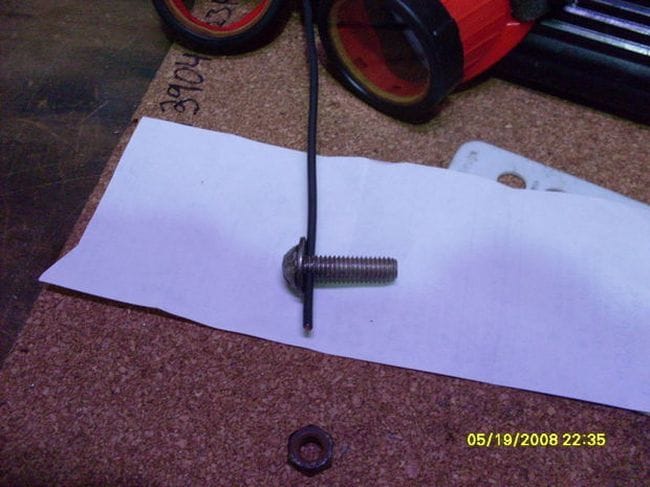

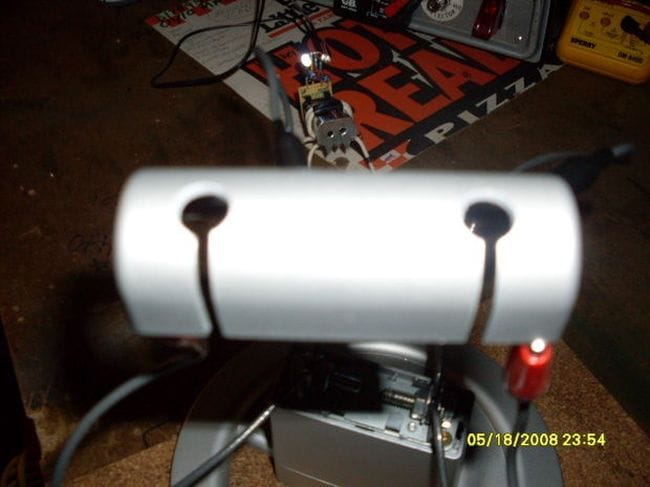

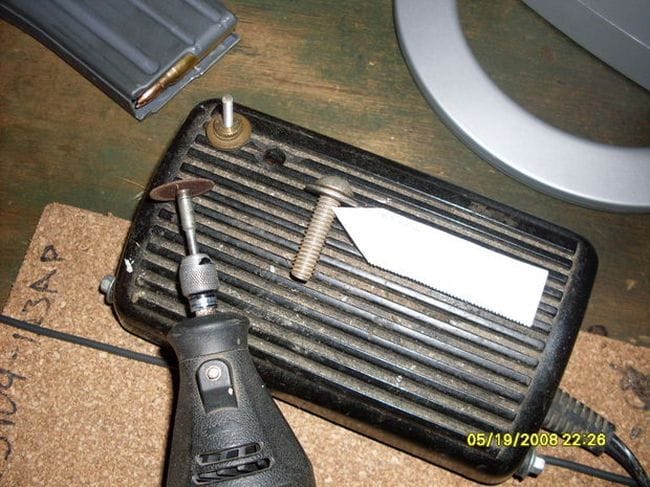

В верхней пластиковой крышке сверлит отверстия для проводов. Вынимает штатные болты и устанавливает, на их место, другие. Между проушинами и шайбами закрепляет провод, оборачивая его вокруг болтов. Устанавливает крышку на место. К концам проводов припаивает зажимы.
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой

Шаг третий: светодиод

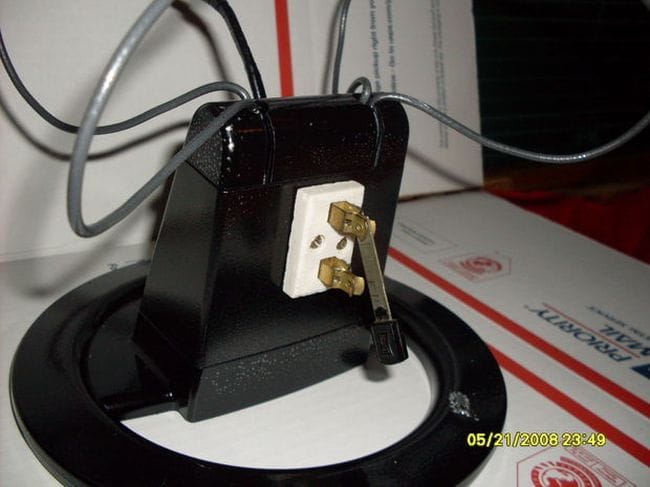

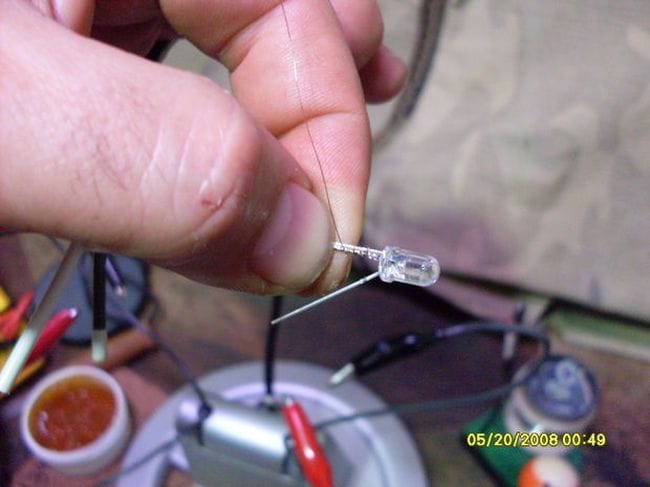

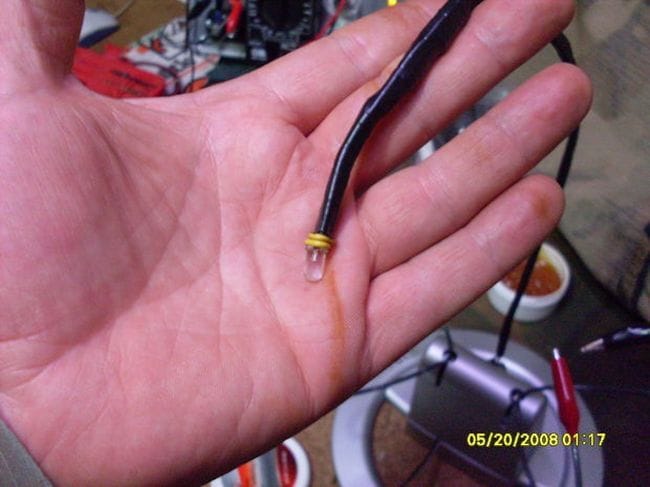

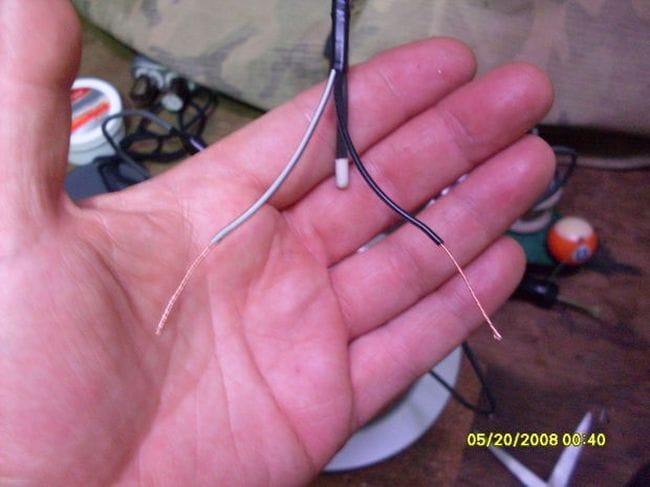

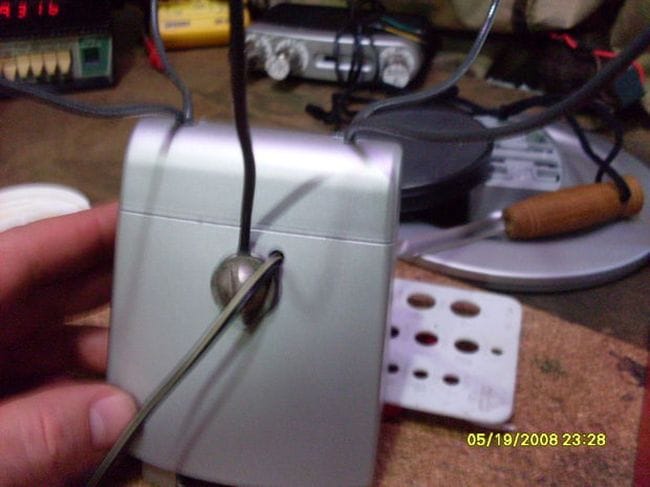

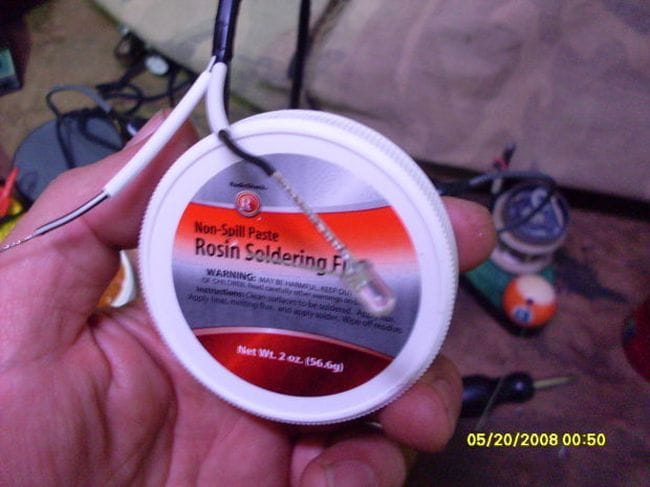

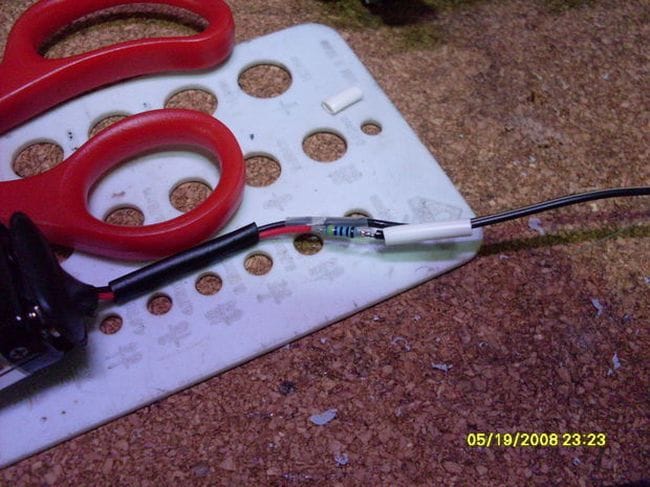

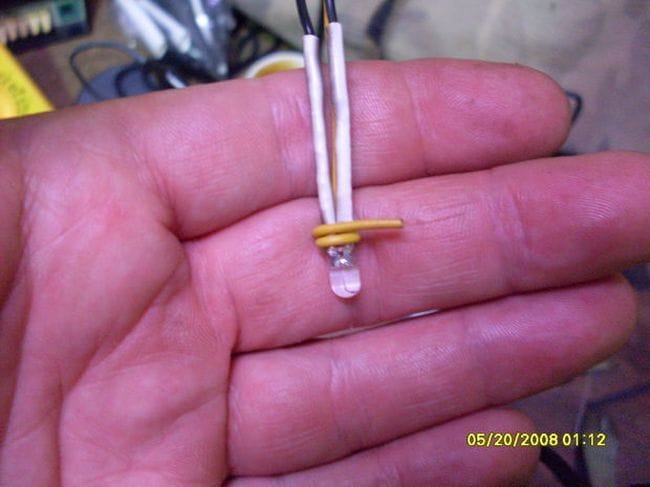

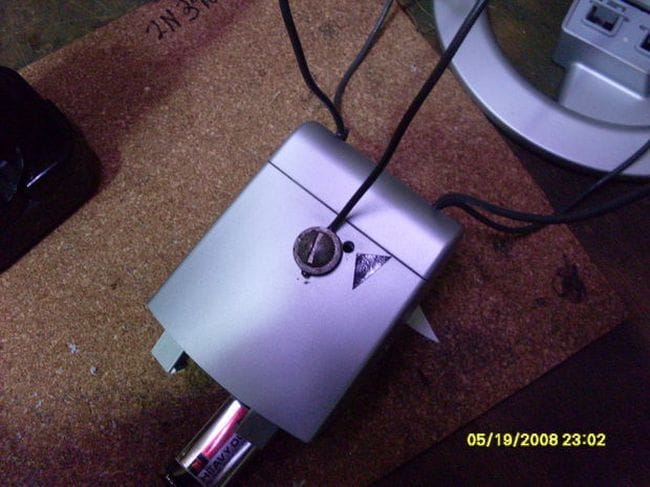

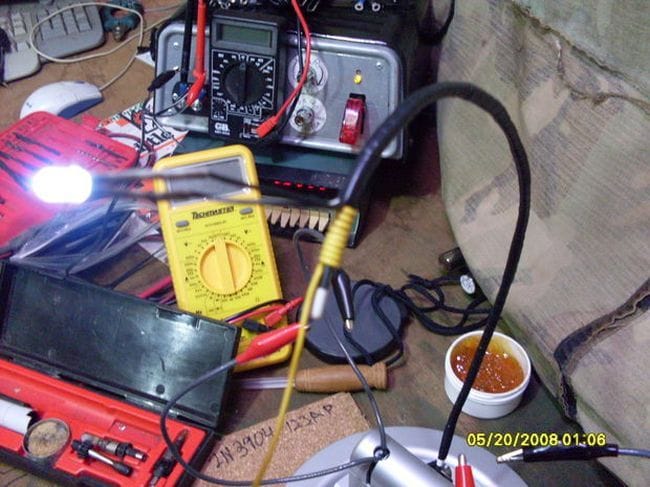

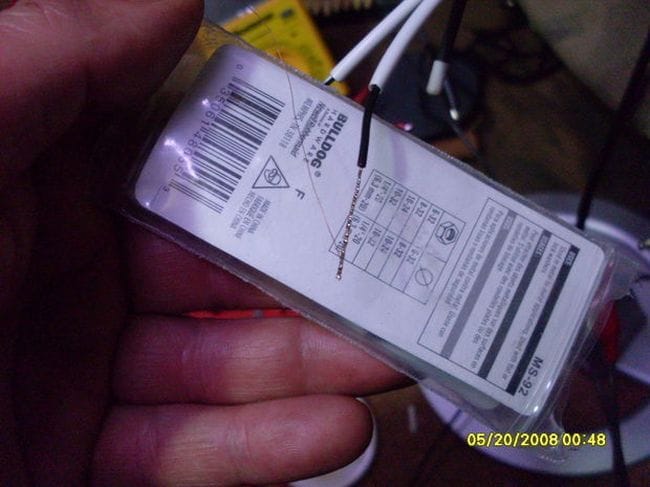

В задней части корпуса сверлит два отверстия, большее под винт и меньшее под провода. Винтом крепит толстый провод к корпусу. Через маленькое отверстие протягивает провода для светодиода. Со стороны батарейного отсека припаивает к проводу резистор. С другой стороны припаивает светодиод. Концы изолирует термоусадочной трубкой. Сматывает провода в один жгут, обматывает изолентой. С другой стороны корпуса устанавливает выключатель. Соединяет выключатель, светодиод и батарею в одну схему.
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой
Третья рука с подсветкой

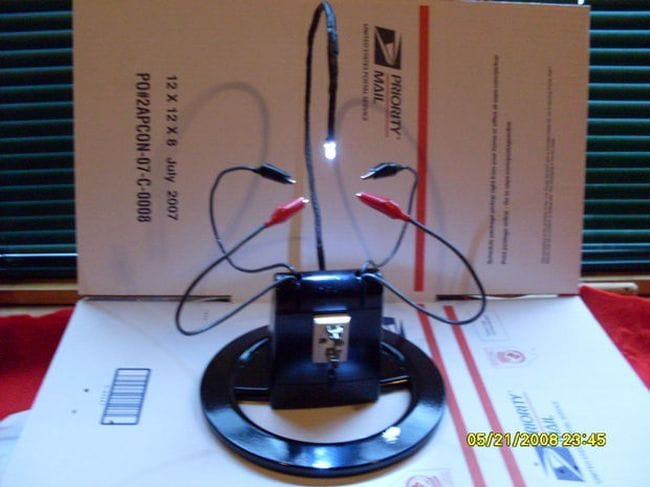

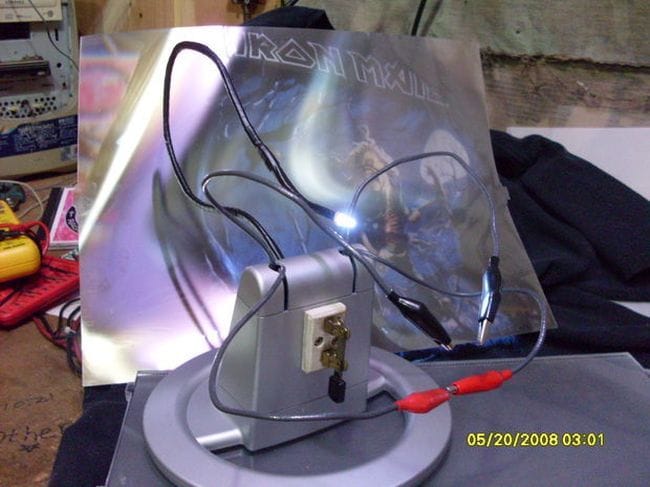

Осталось покрасить подставку и держатель "третья рука" готов.
Третья рука с подсветкой

Источник
