По утверждению автора-самодельщика, подобные зажигалки раньше использовали моряки что бы раскуривать трубки. Её главное достоинство в том, что она не тухнет на ветру. Сделать подобную зажигалку не сложно и не дорого, а как она работает можно посмотреть на видео.

Итак, приступим.

Инструменты и материалы:
-Кремниевая зажигалка;

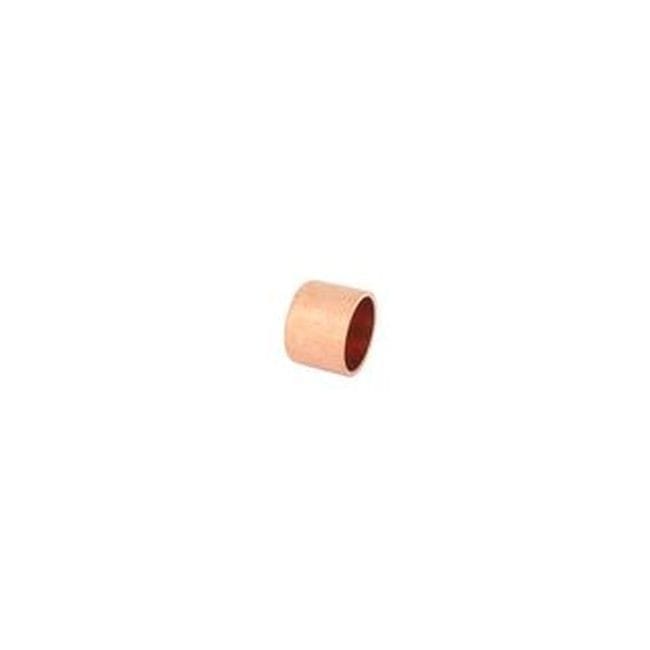

-Медная крышка Ø 15 мм;

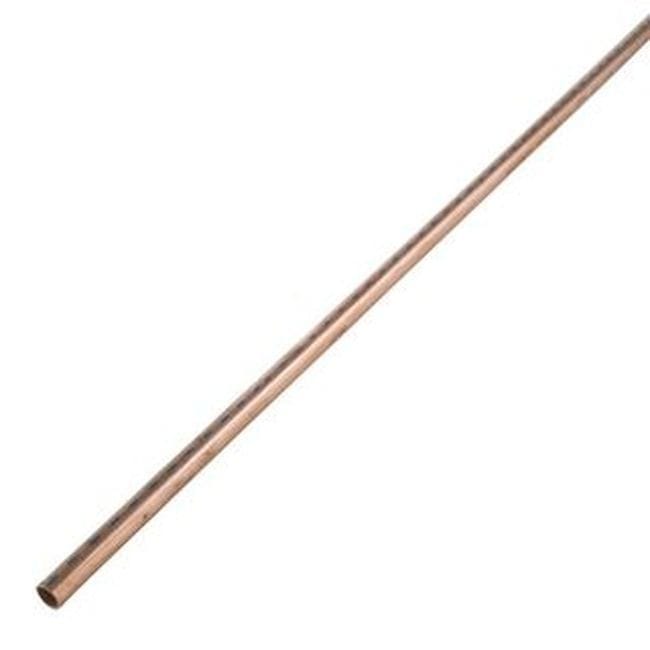

-Медная трубка Ø 12,7 мм (1/2" );
-Медная трубка Ø 4,4 мм;

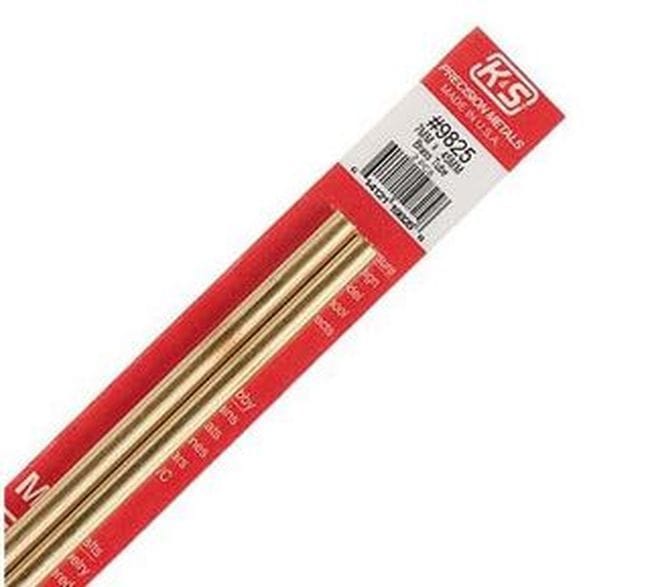

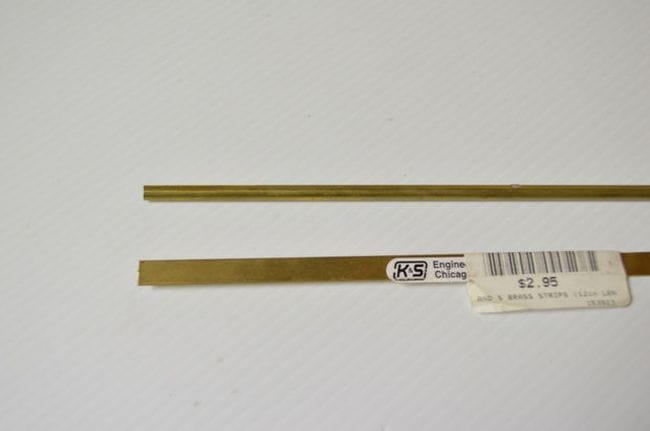

-Латунная полоса;
-Латунная прямоугольная трубка;
-Маленький винт;

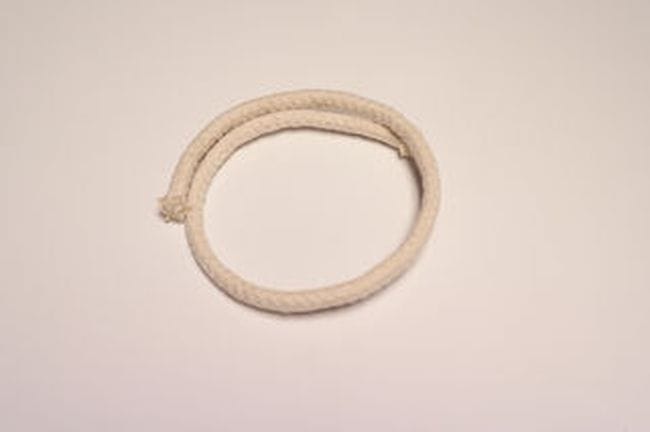

-100% хлопковая веревка;
-Цепочка;
-Щипцы;
-Горелка;
-Dremel;
-Надфили;
-Дрель;
-Тиски;
-Полироль для металлов;

Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

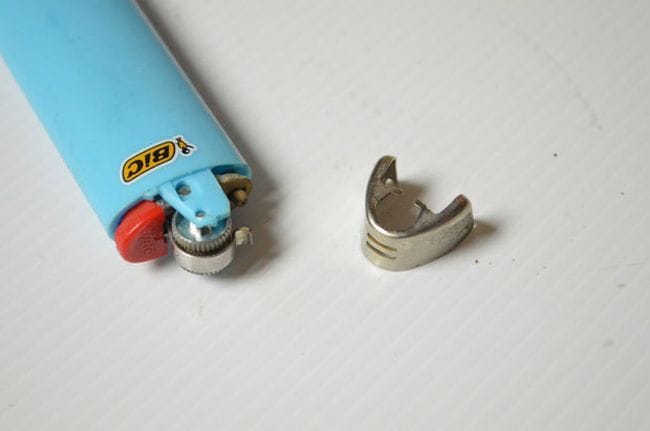

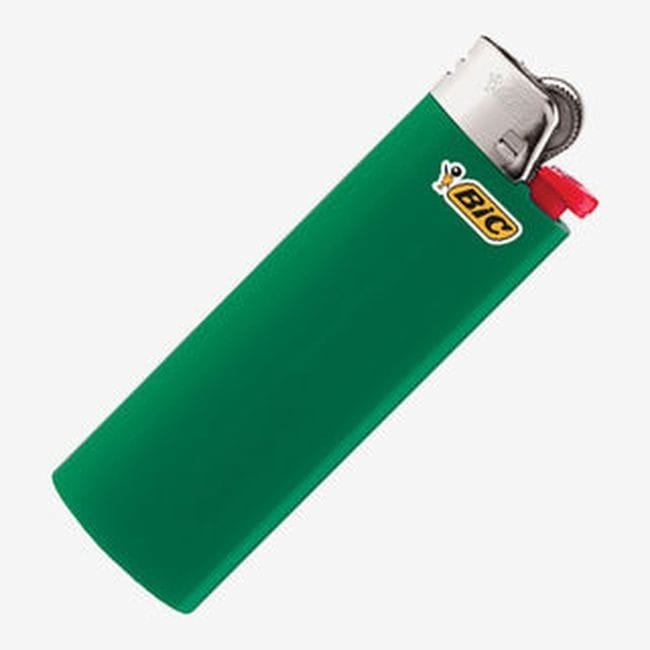

Шаг первый: разбирает зажигалку

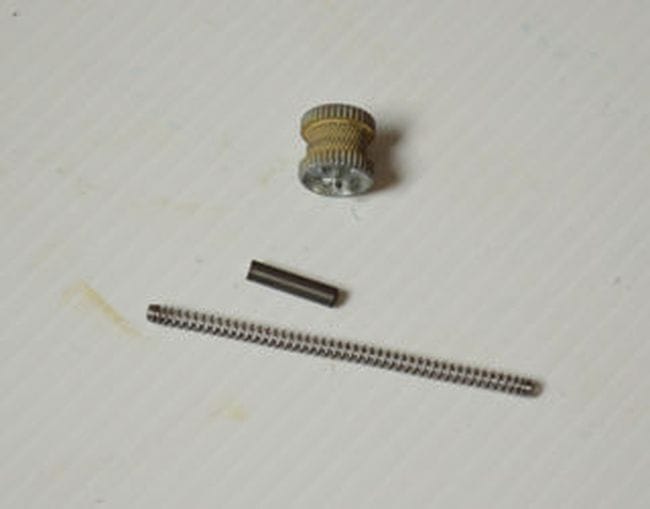

Разбирает зажигалку. Для дальнейшего использования нужен кремниевый камушек, пружинка и колесо.
Зажигалка морская
Зажигалка морская
Зажигалка морская

Шаг второй: изготовление искровысекателя

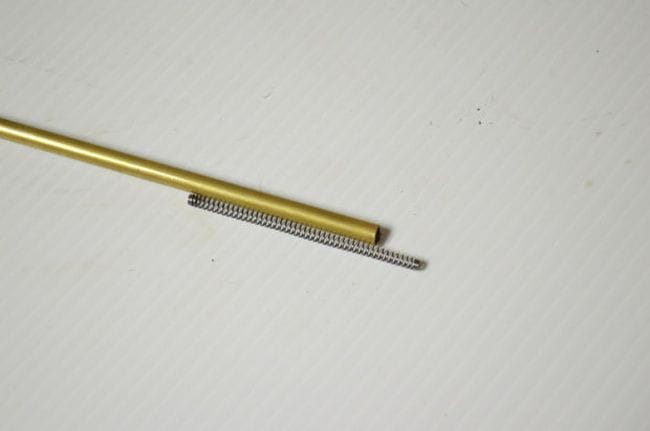

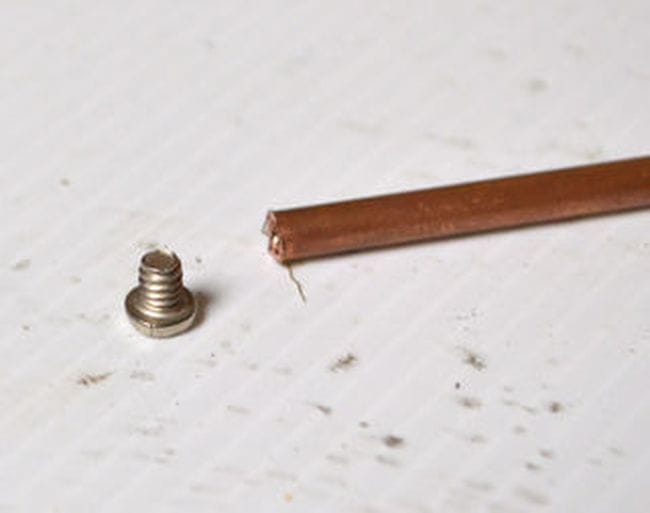

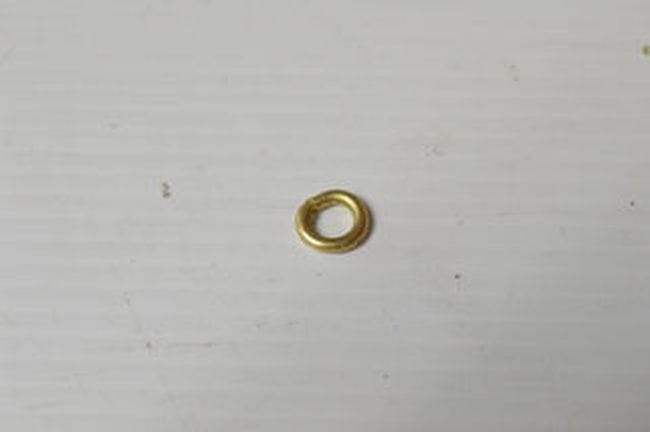

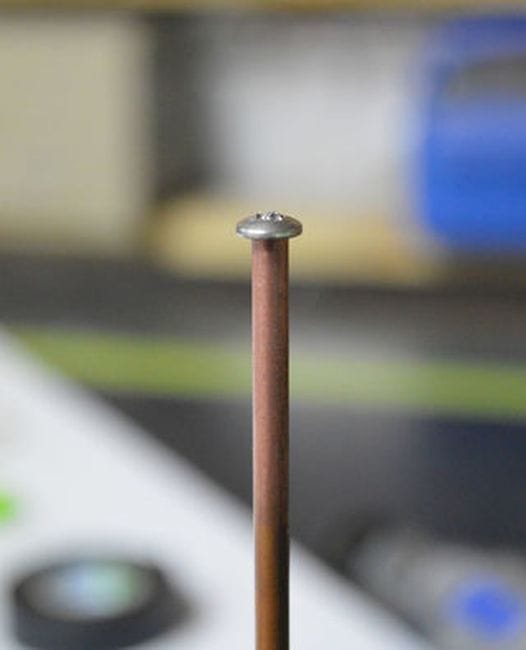

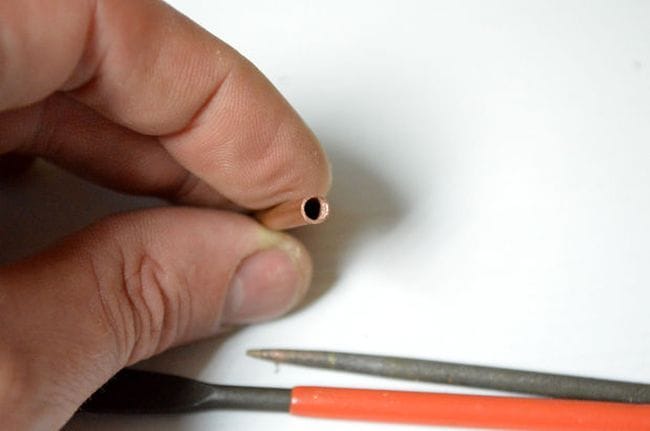

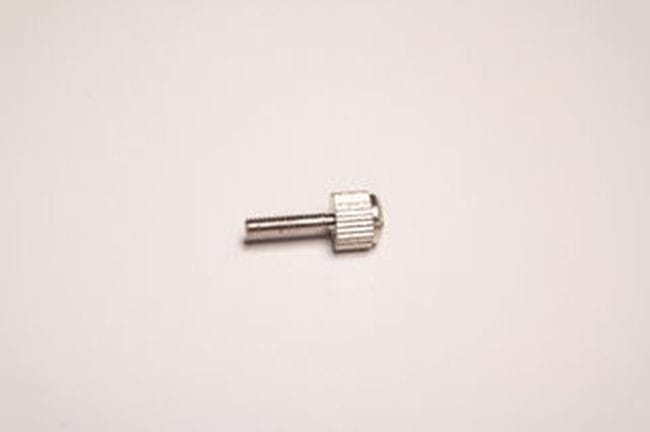

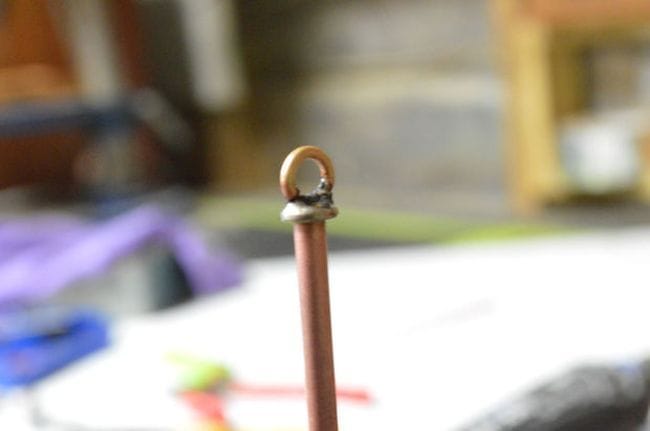

Отрезает тонкую трубку, по длине немного меньше длины пружины. Обрабатывает край надфилем. Вкручивает, с одной стороны, в торец трубки винт. Припаивает к головке винта колечко.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

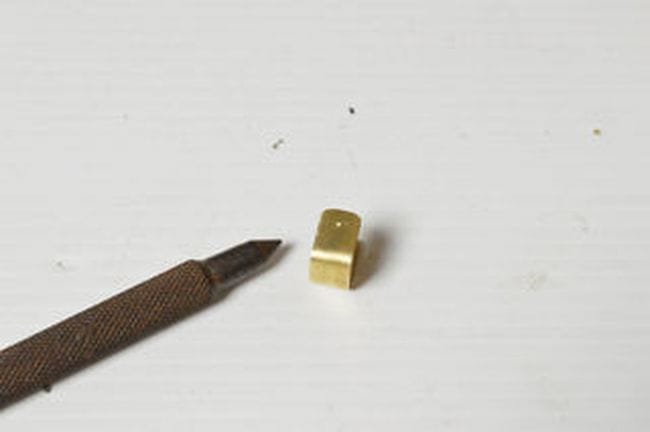

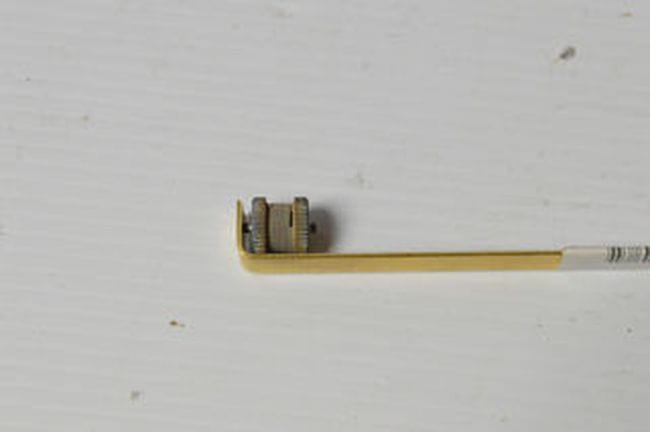

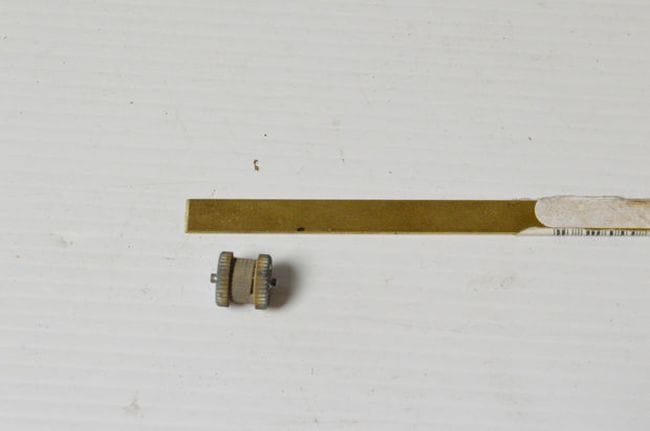

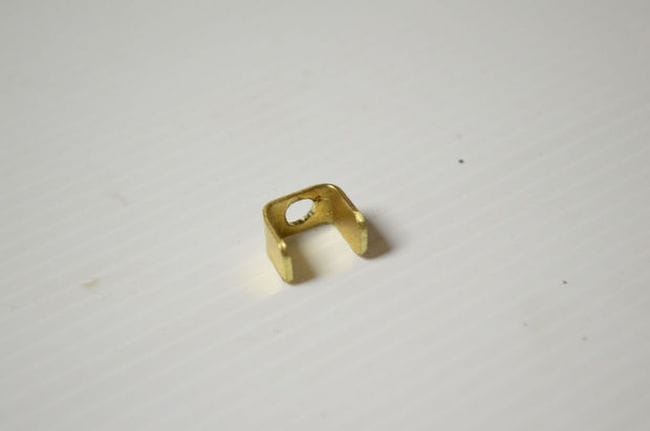

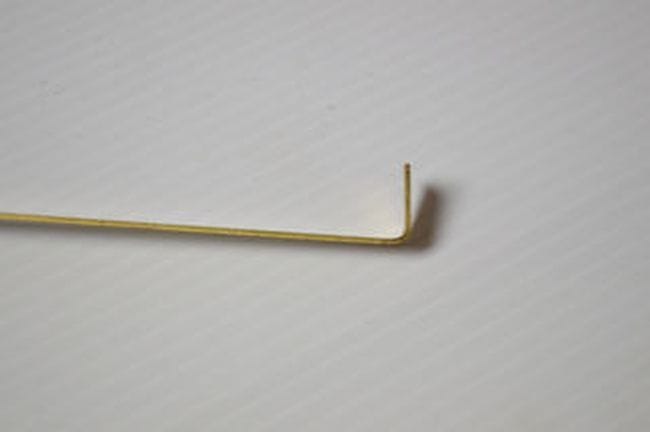

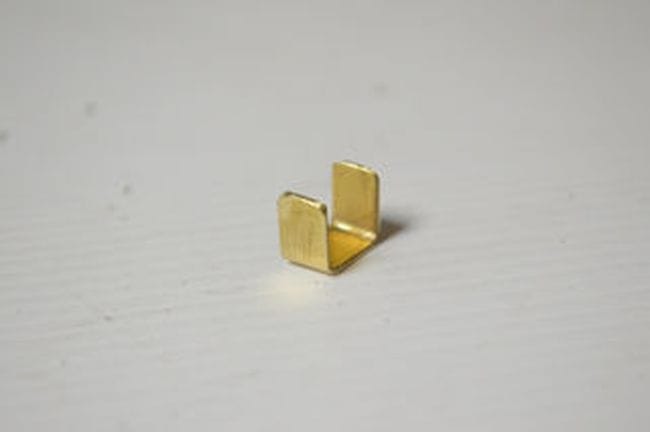

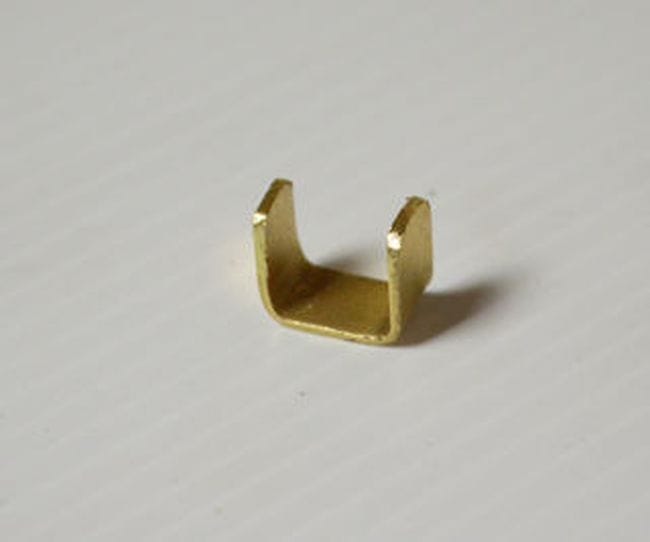

Из латунной полоски сгибает кронштейн. Отрезает лишнюю часть полосы.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

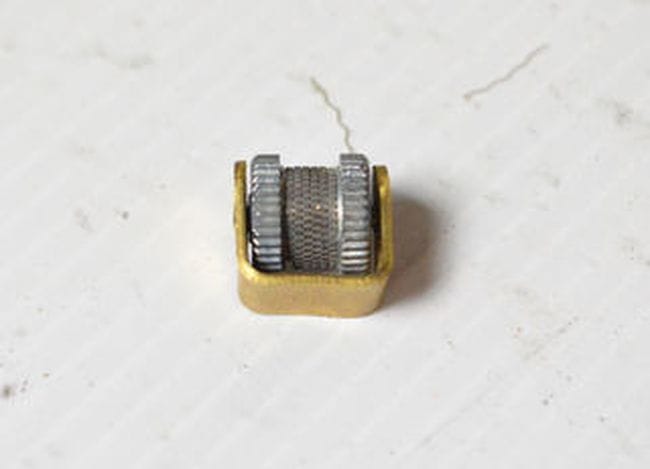

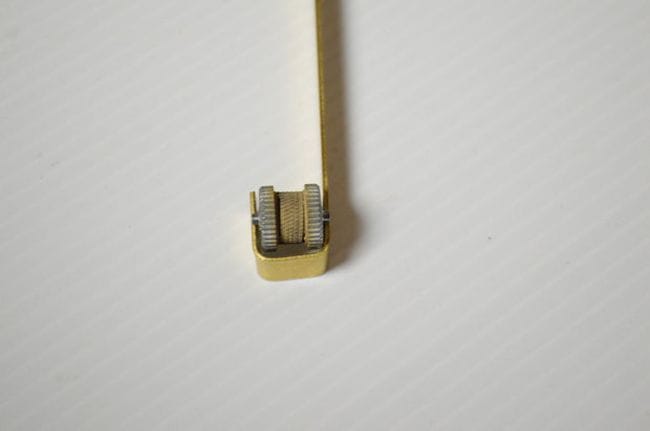

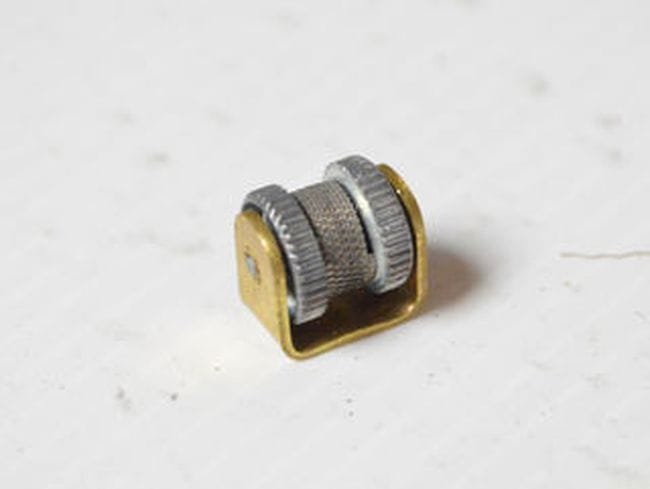

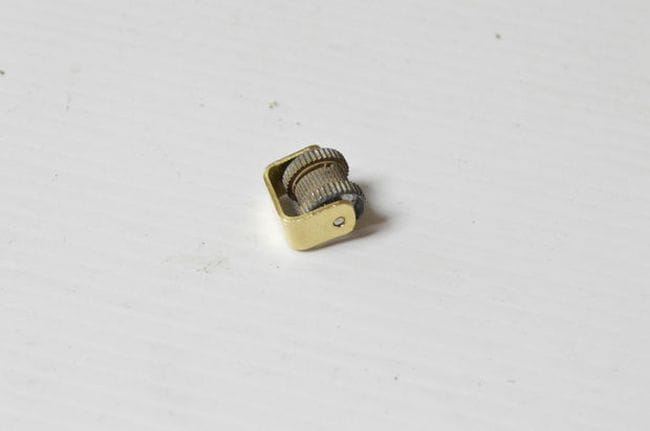

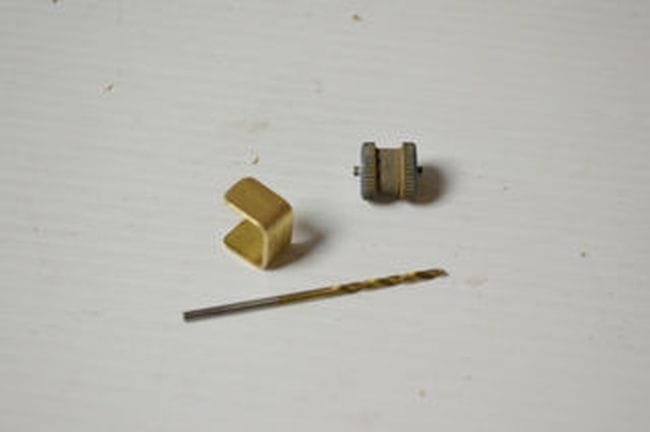

В боковых стенках кронштейна сверлит отверстия под ось колёсика. Проверяет соосность, колёсико должно крутиться свободно.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

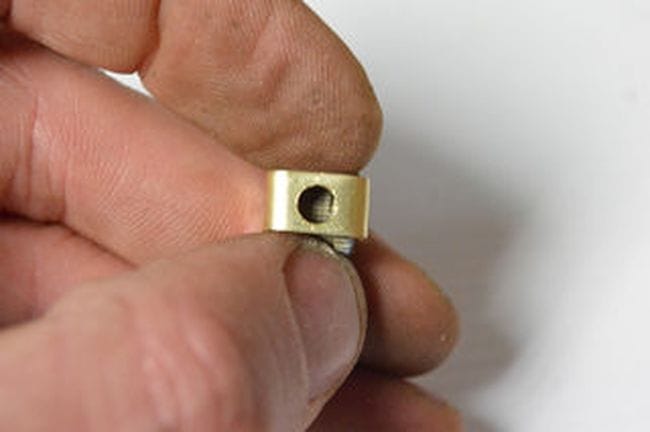

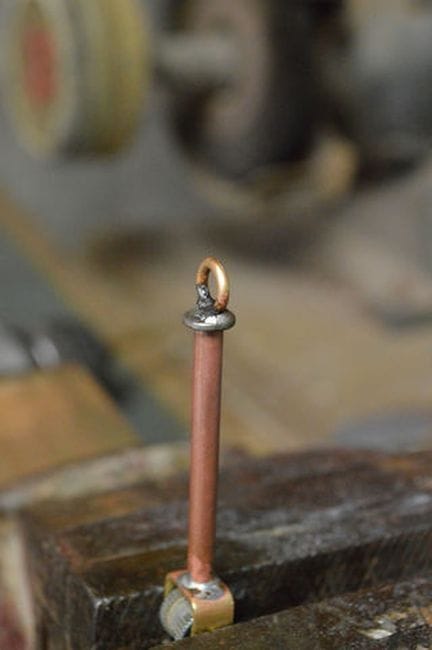

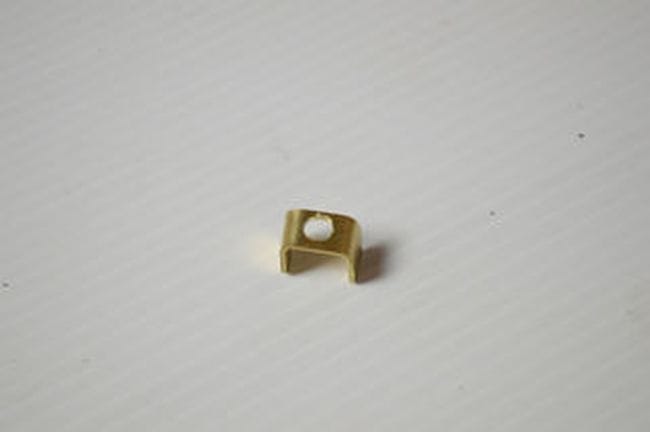

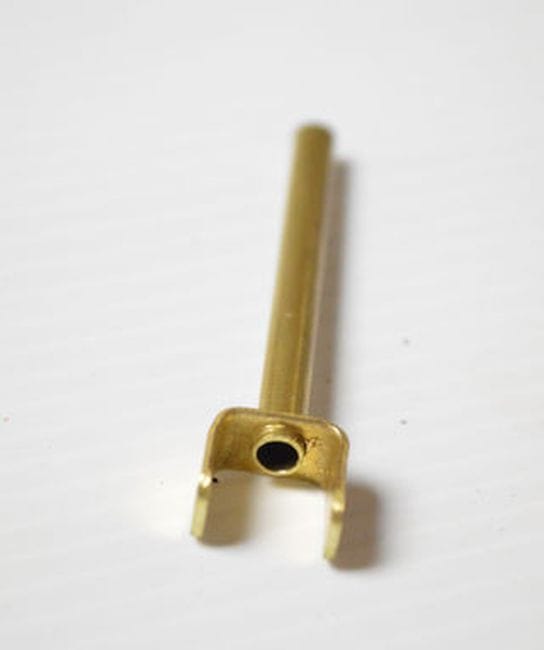

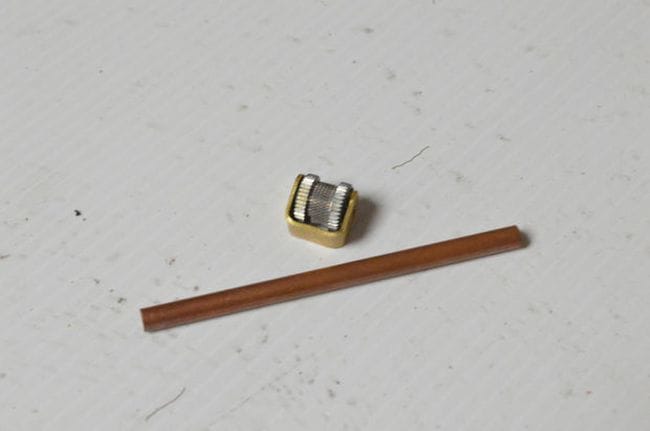

Сверлит в кронштейне еще одно отверстие по диаметру трубки. Припаивает кронштейн к трубке.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

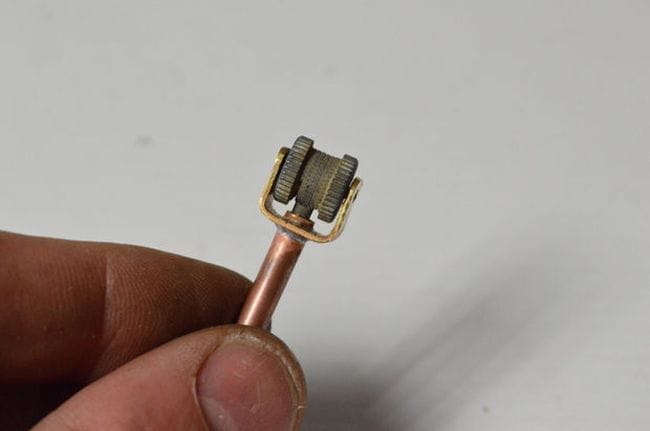

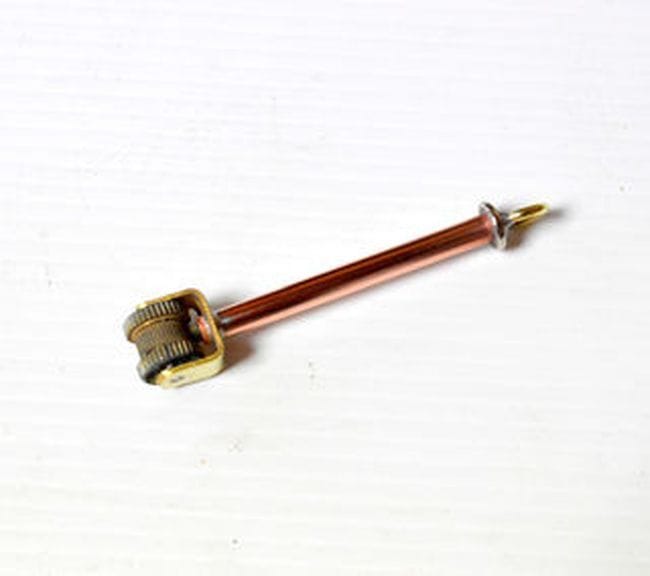

Установил в трубку пружинку и кремень. Установил в кронштейн колесо. Теперь можно проверить, как высекаются искры.
Зажигалка морская
Зажигалка морская
Зажигалка морская

Шаг третий: соединение частей зажигалки

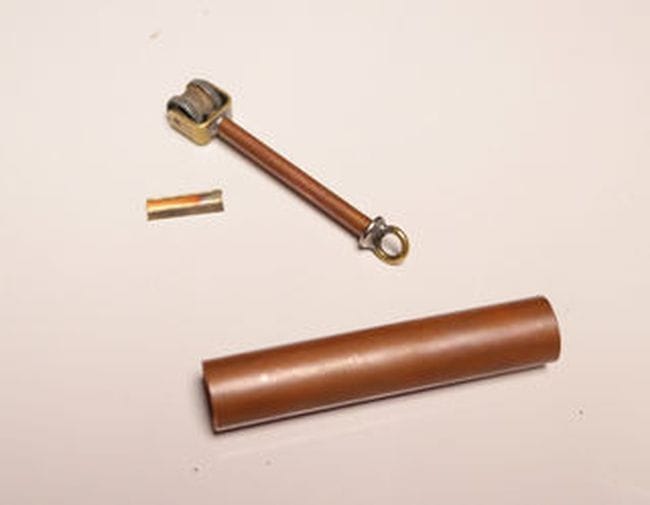

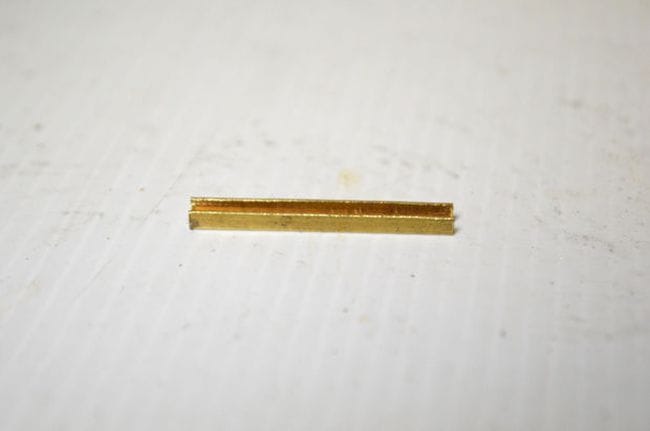

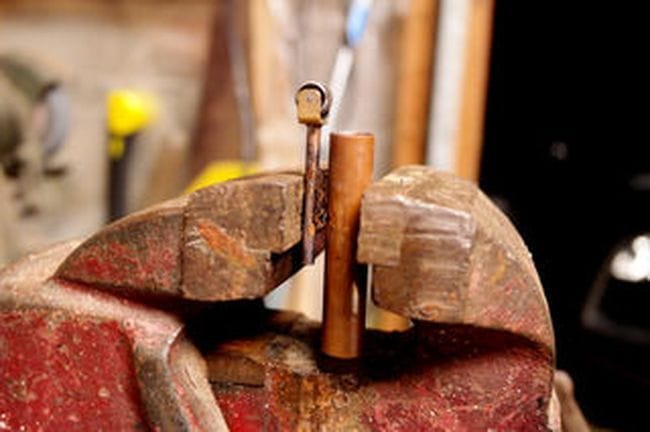

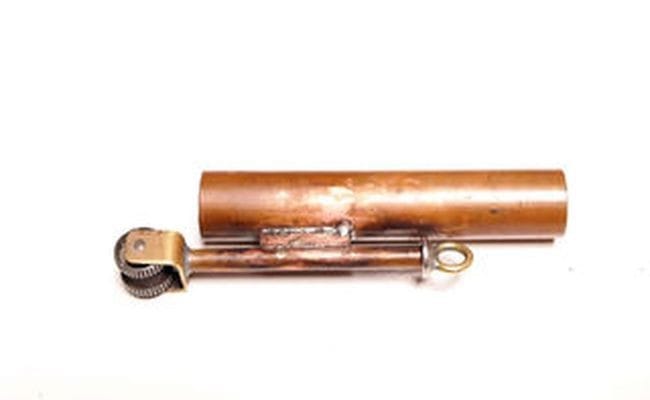

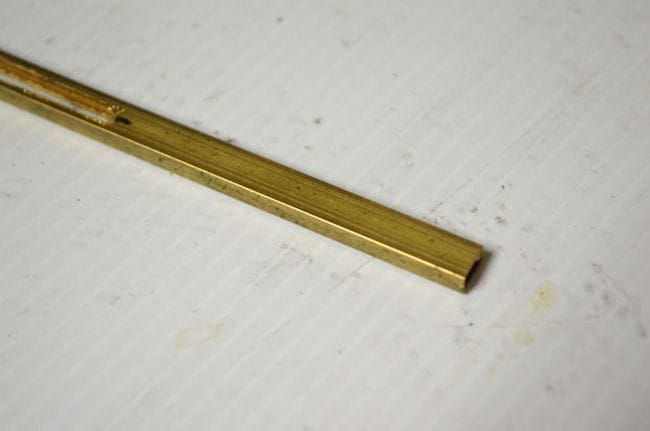

Отрезает кусок прямоугольной трубки. Припаивает ее, одной стороной,к трубке искровысекателя, другой стороной к трубке большего диаметра. После пайки полирует зажигалку.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

Шаг четвертый: заключительный

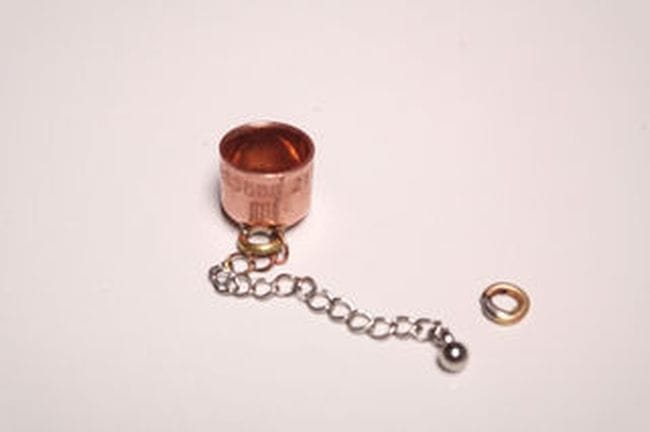

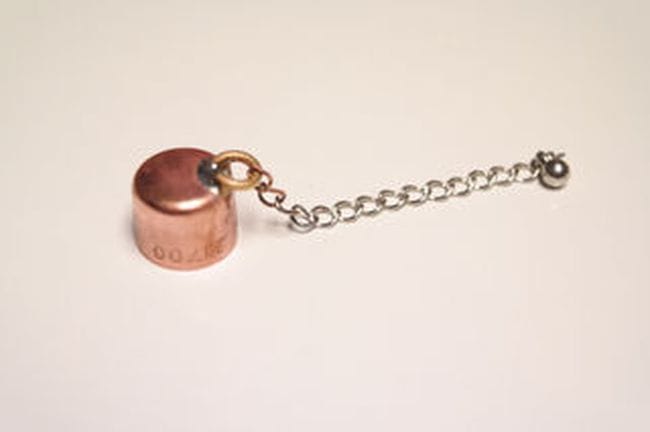

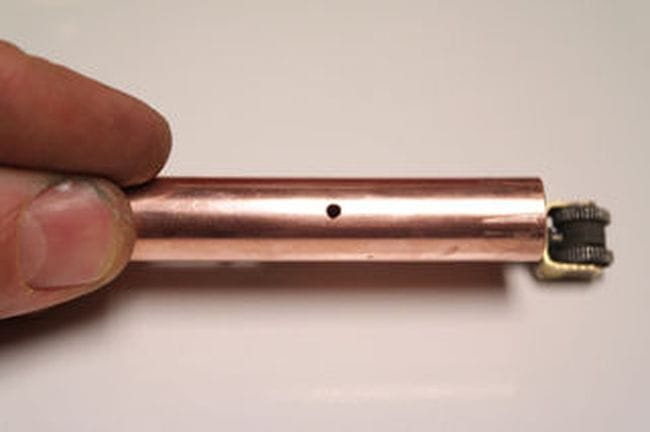

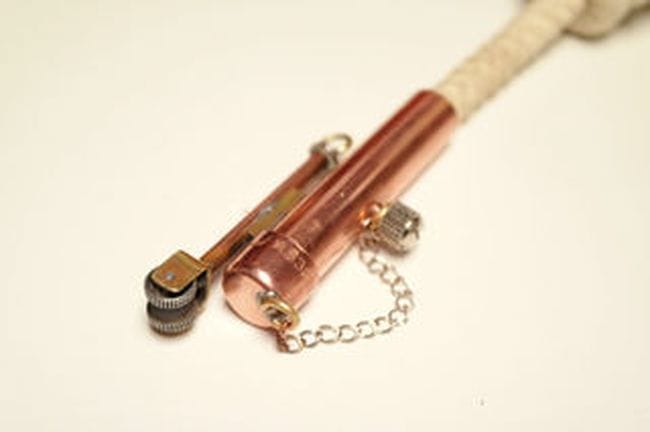

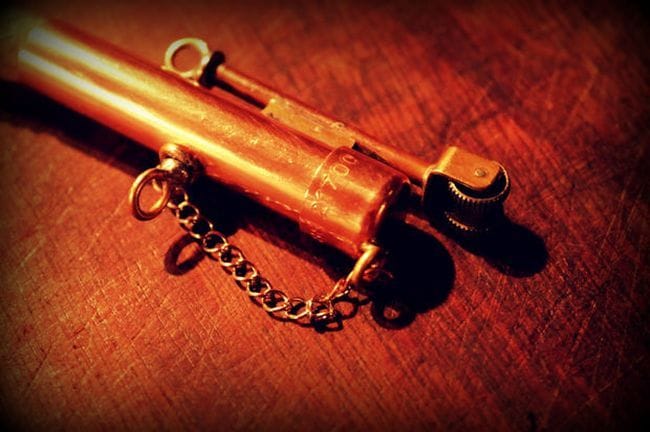

Припаивает к крышке цепочку. В трубке сверлит отверстие и устанавливает в него винт, он будет играть роль стопора для веревки. Второй конец цепочки припаивает к винту. Теперь крышка не потеряется.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

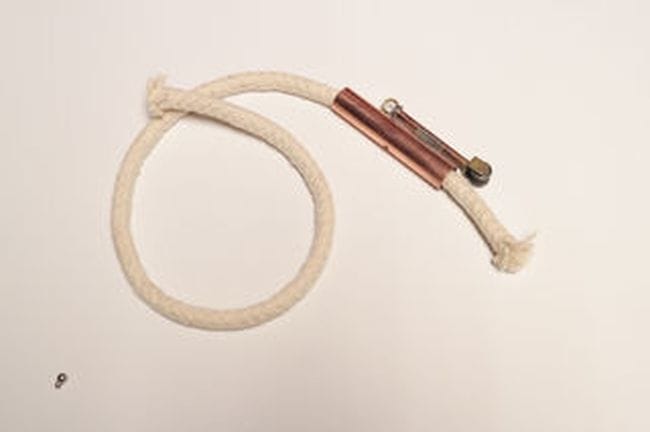

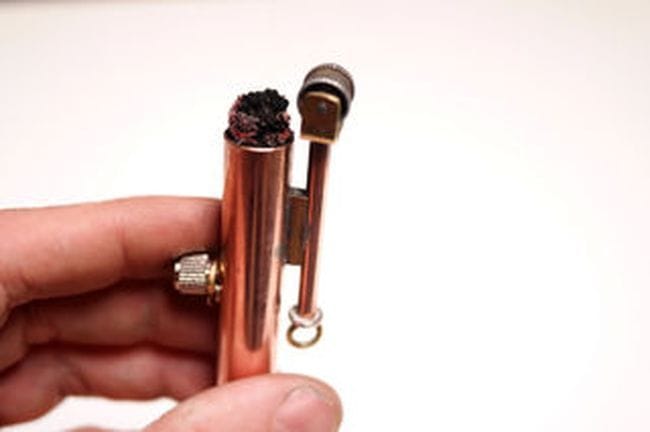

Просовывает веревку в трубку. Теперь, что бы она сразу разгорелась, нужно распушить конец веревки и обуглить.
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская
Зажигалка морская

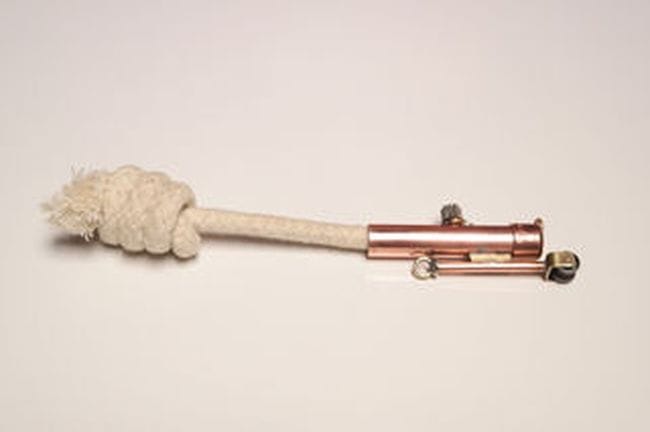

На другом конце веревки завязывает узел.
Зажигалка морская
Зажигалка морская

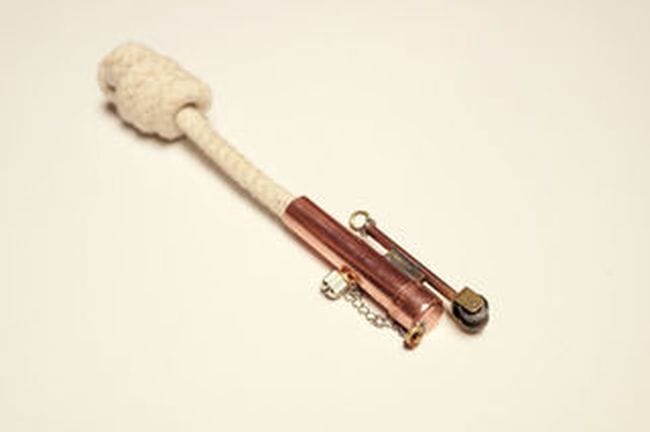

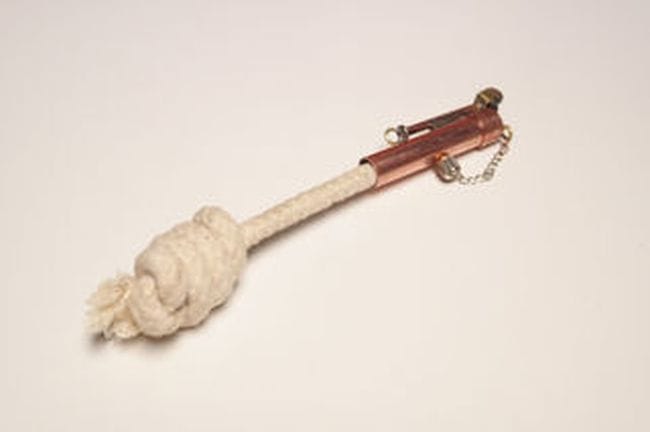

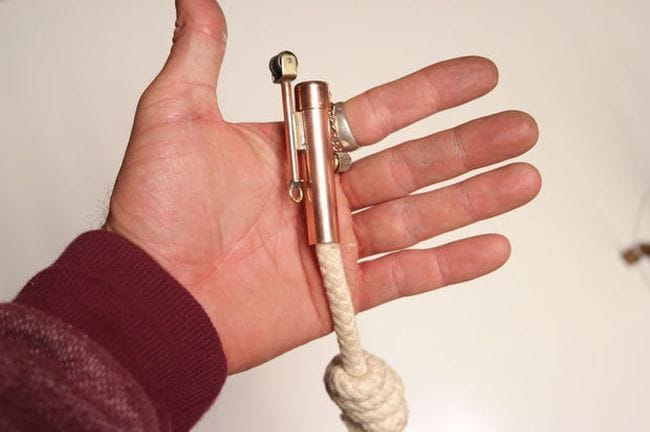

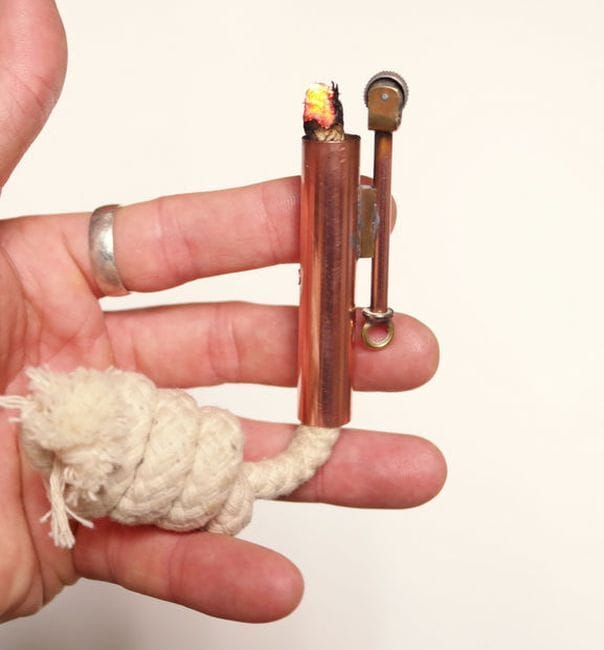

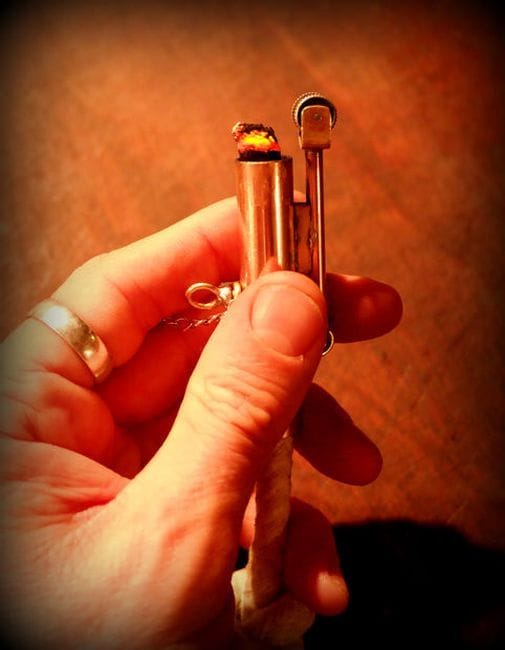

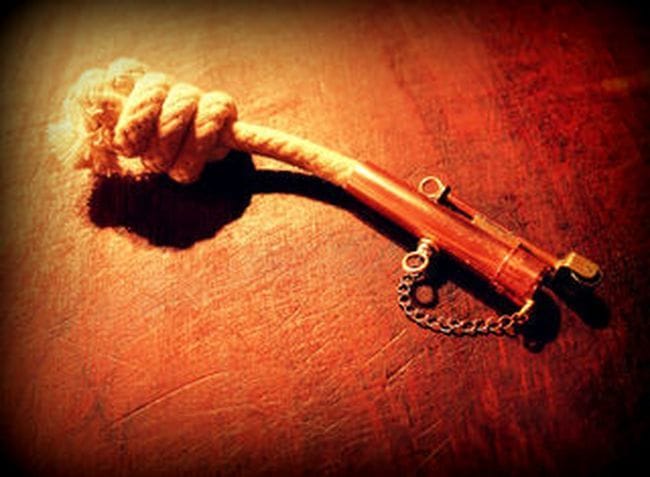

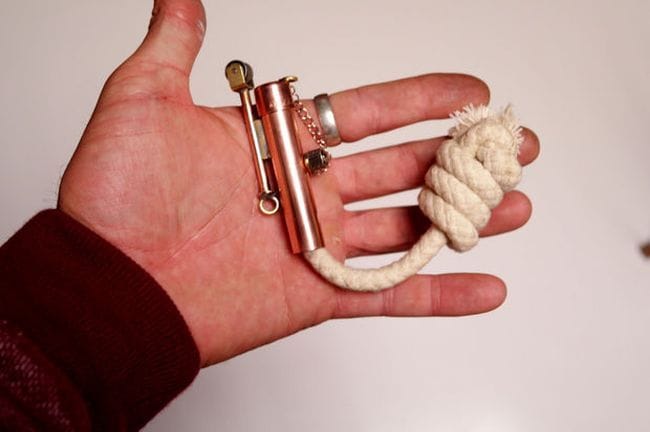

Все, зажигалка готова.
Зажигалка морская
Зажигалка морская
Зажигалка морская

Источник
