Тестер для проверки полярности светодиодов формата SMD

Тестер для проверки полярности светодиодов формата SMD

Автор этой самоделки часто использует в своих работах SMD компоненты резисторы, конденсаторы, светодиоды. Вот как раз для проверки полярности светодиодов он и сделал тестер. Можно конечно пользоваться мультимером, но это дольше и не так удобно.

Итак, приступим.

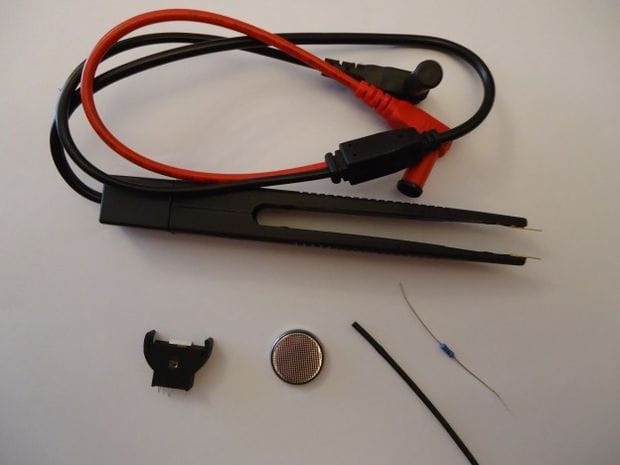

Инструменты и материалы:
-Пинцет для мультимера;
-батарейный отсек CR2032 ;
- батарея CR2032;
- резистор 220 Ом;
-Термоусадочные трубки;.
-Паяльник;
-Термопистолет;




Шаг первый: принцип работы

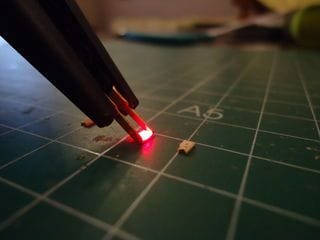

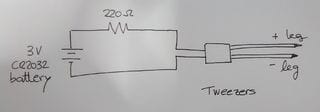

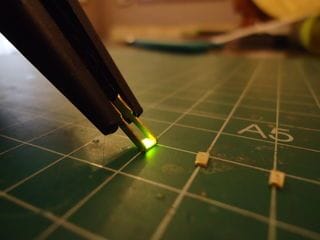

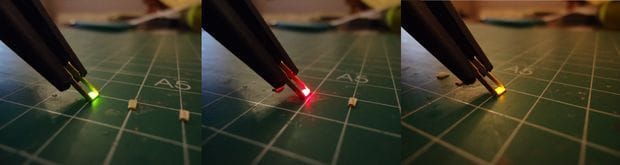

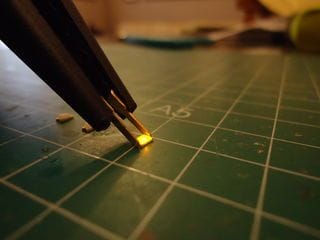

Принцип работы тестера прост. При подключении щупов тестера на контакты светодиода, цепь замыкается и, если полярность на пинцете соответствует полярности на светодиоде, он загорается. Так как в тестере автор использует 3В батарею, то , по утверждению автора, проблем с обратным напряжением не будет.

Шаг второй: резистор

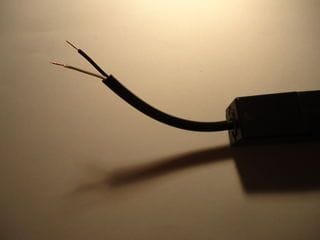

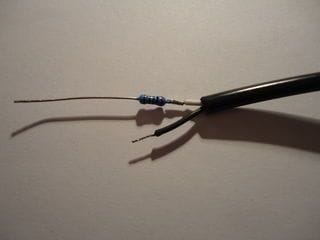

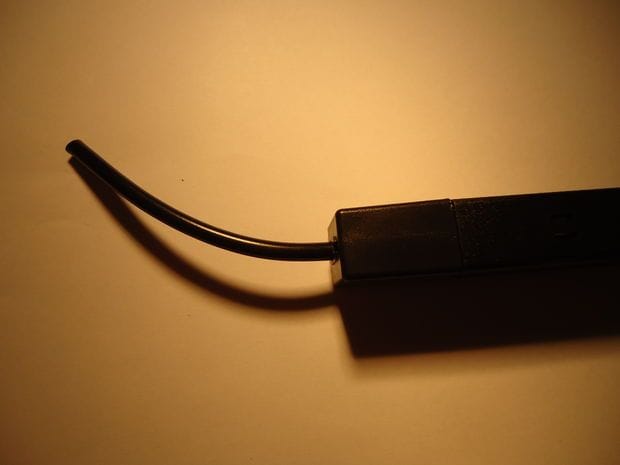

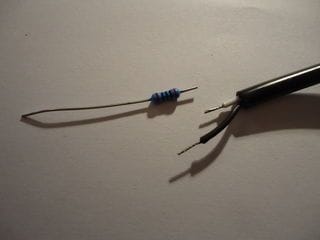

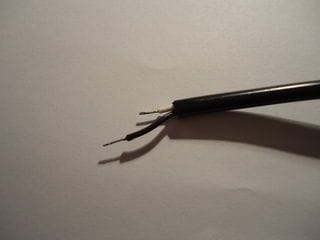

На пинцете оставляет пять сантиметров провода, остальное отрезает. Зачищает концы провода. Произвольно определяет полярность, например белый провод +, черный -. К плюсовому проводу припаивает резистор.

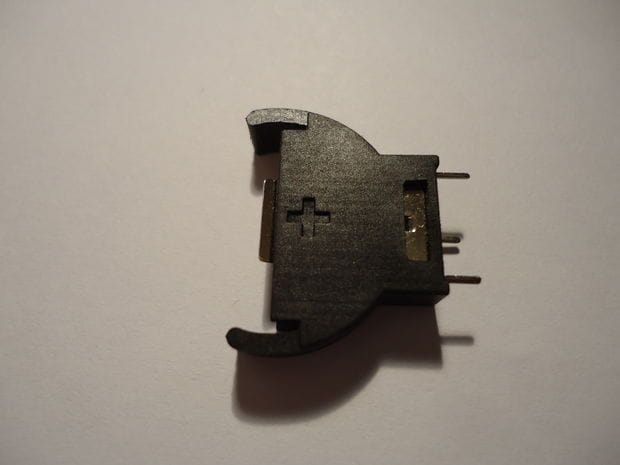

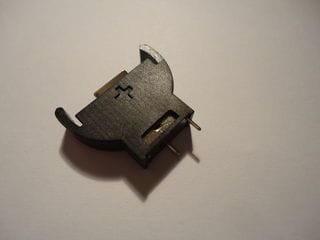

Шаг третий: батарейный отсек

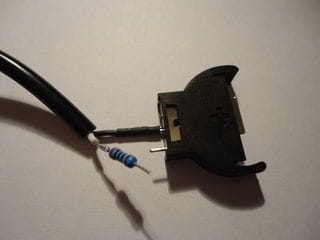

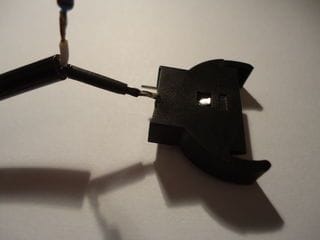

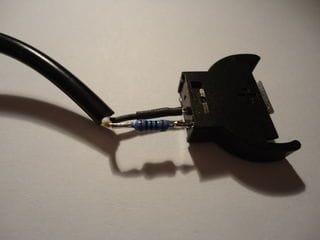

Соблюдая полярность припаивает контакты батарейного отсека. Изолирует провода термотрубкой.

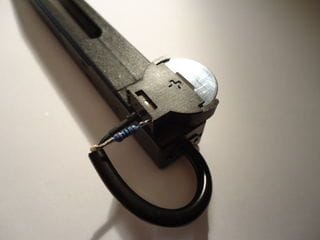

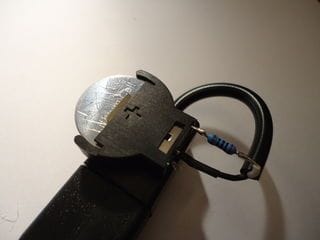

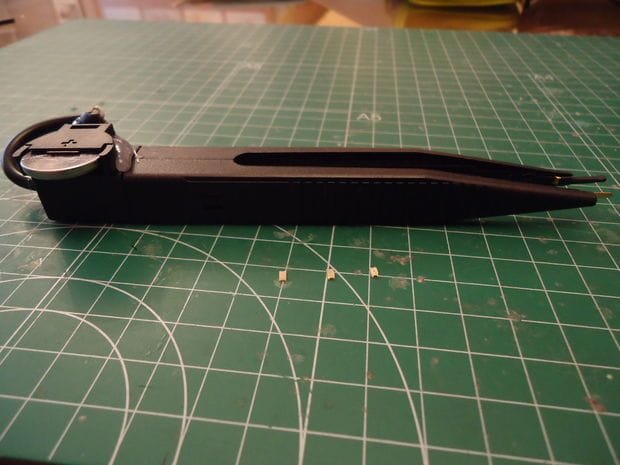

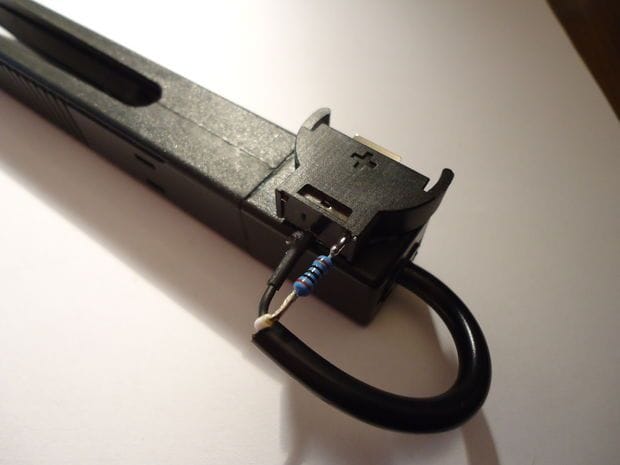

Закрепляет батарейный отсек на пинцете с помощью термоклея.

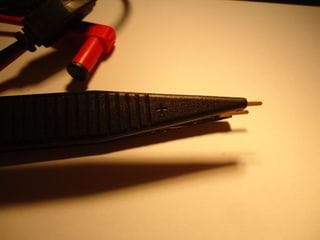

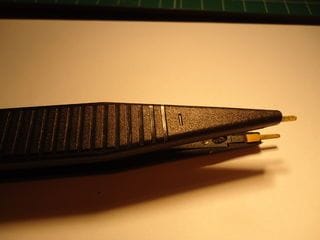

Теперь осталось обозначить полярность на ножках пинцета и все готово.
