Привет хочу поделиться с вами не моей, но очень крутой идеей. Эта, идя пригодится для тех, кому нужен мощный фонарь. Подобные фонари стоят около 5-ти тысяч рублей, но проект выйдет нам максимум в тысячу рублей.

Для начинки Супер фонаря понадобится:
1) Светодиодная матрица на 100W
2) Линза для матрицы
3) Преобразователь постоянного тока 31-34V/150W
4) Литий-ионный аккумулятор (можно 18650)
5) Пищалка с вольтметром для аккумулятора
6) Процессорный кулер (такой чтобы был по размеру корпуса)
7) Выключатель
8) Потенциометр (по желанию)
9) Силовой провод

Сверх мощный фонарь

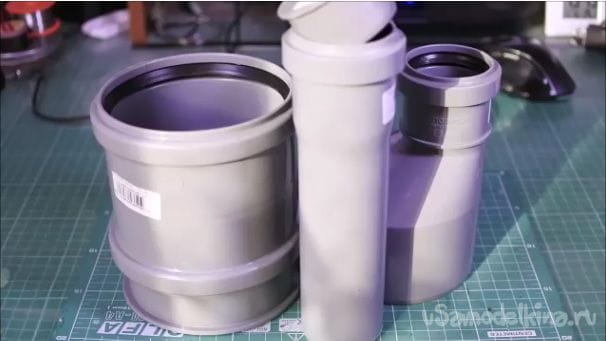

Для корпуса Супер фонаря понадобиться:
1) Канализационная заглушка на 110
2) Муфта на 110
3) Переходник со 110 на 50
4) Короткая труба 50
5) Заглушка 50
Сверх мощный фонарь

Начнём сборку:

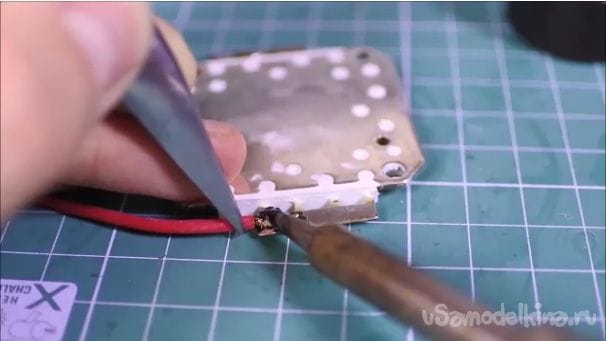

1) Для начала впаяем в клеммы светодиода толстые силовые провода (на светодиоде отмечены «+» и «-»).
Сверх мощный фонарь

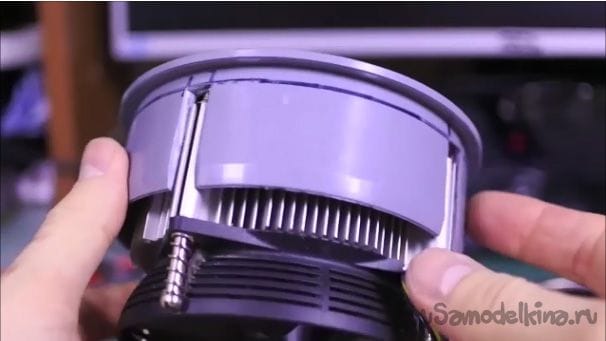

2) Крепим светодиод к радиатору кулера. Предварительно смазав радиатор и светодиод терма пастой.
Сверх мощный фонарь

3) Теперь берём заглушку на 110 и проделаем пазы так как на картинке (это для того чтобы было более эстетично).
Сверх мощный фонарь

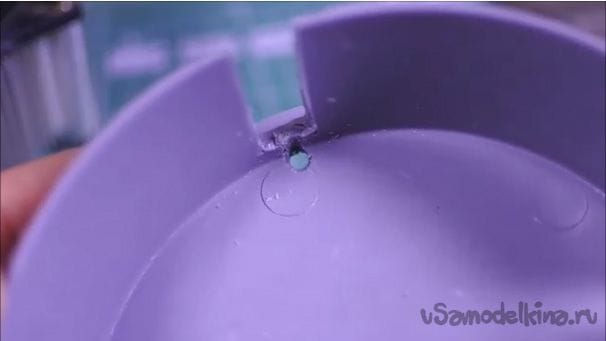

4) Напротив каждого паза сверлим отверстия, чтобы вкрутить радиатор.
Сверх мощный фонарь

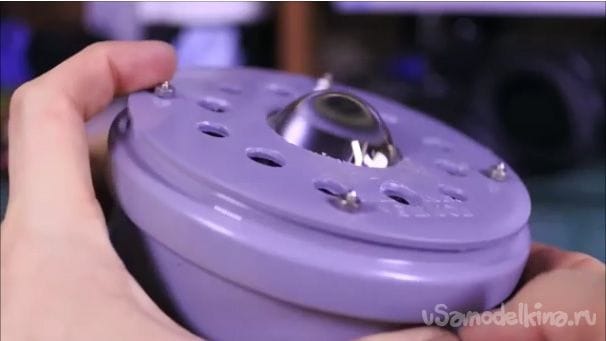

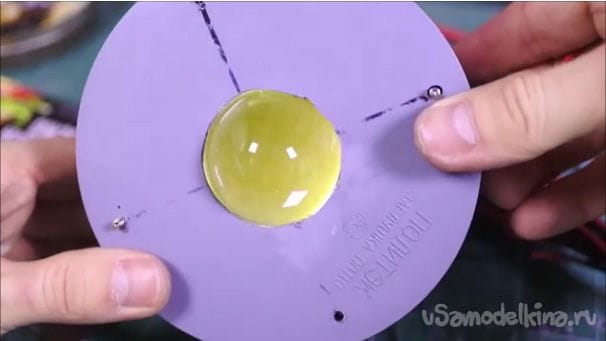

5) Находим середину и проделываем отверстие на 40 мм для того чтобы туда плотно вставала линза светодиода и прижимала её.
Сверх мощный фонарь

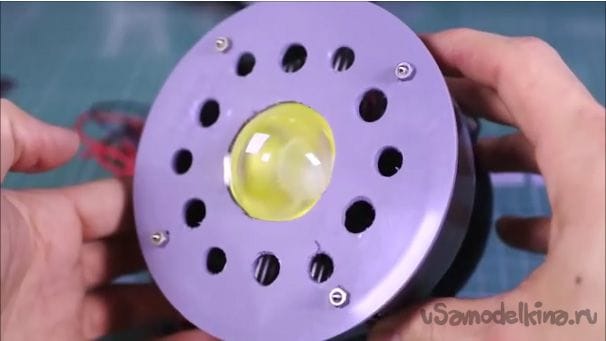

6) И высверливаем на заглушке большим сверлом отверстия вокруг светодиода.
Сверх мощный фонарь

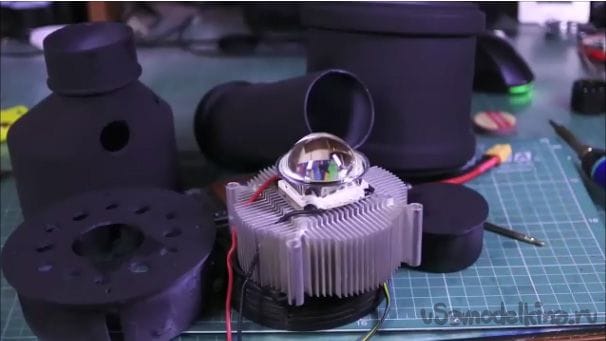

7) Пробуем, собрать, и подгоняем, все детали так чтобы заглушка плотно вставала, в муфту.
Сверх мощный фонарь

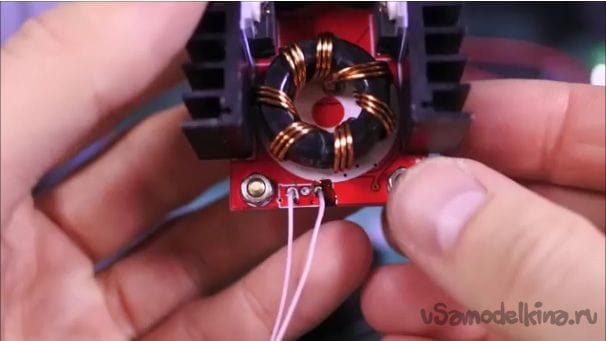

8) Начнём сборку электронной начинки, из повышающего модуля выпаиваем регулятор и припаиваем два провода по краям.
Сверх мощный фонарь

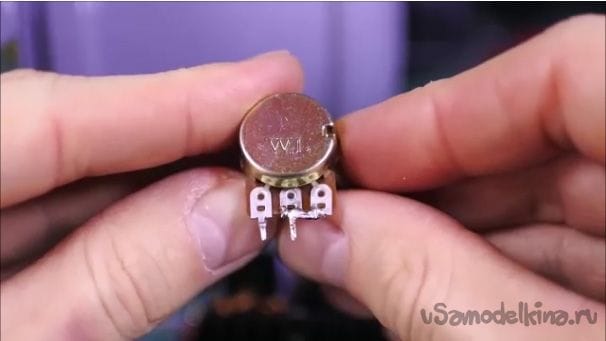

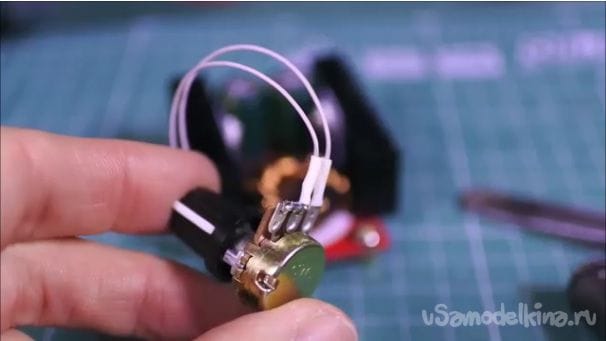

9) У потенциометра загибаем одну крайнею ножку к середине как на картинке.
Сверх мощный фонарь

10) И припаиваем его к повышающему модулю к тем проводам, которые припаяли ранее.
Сверх мощный фонарь

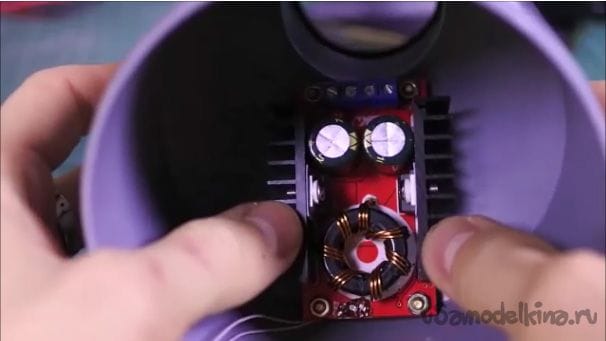

11) Сам модуль закрепим в то место как на картинке.
Сверх мощный фонарь

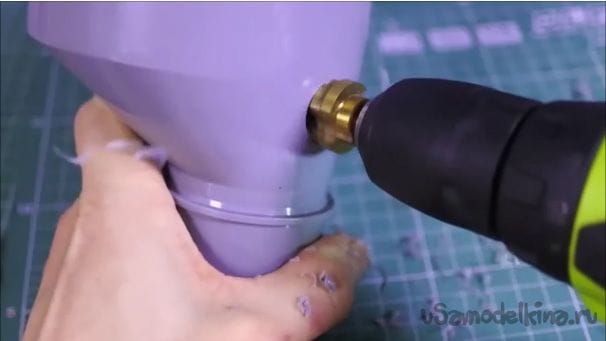

12) Кнопка будет сверху, рассверливаем ступенчатым сверлом на 20 мм отверстие.
Сверх мощный фонарь

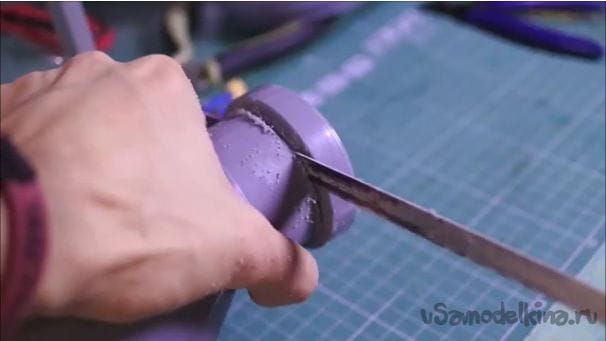

13) Бортик с уплотнителем отрезаем ножовкой по металлу, а иначе он будет мешать, когда вы будете держать фонарь в руках.
Сверх мощный фонарь

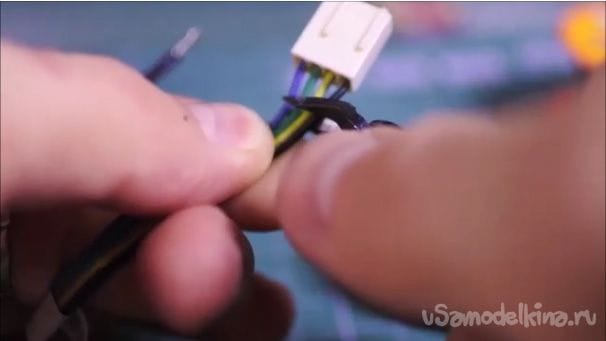

14) Отрезаем штекер кулера, и оставляем + и –
Сверх мощный фонарь

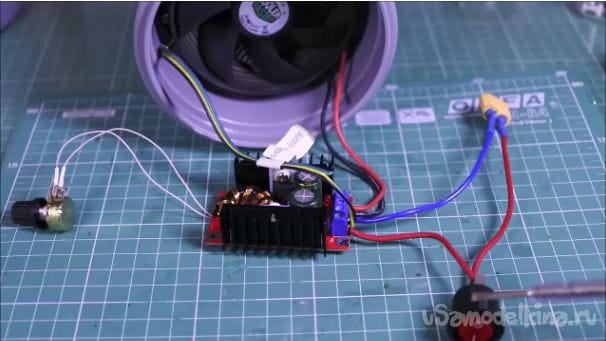

15) Собираем схему, Аккумулятор через выключатель подключаем во вход преобразователя, сюда же подключим кулер, выход с модуля идёт к светодиоду. Все должно работать.
Сверх мощный фонарь

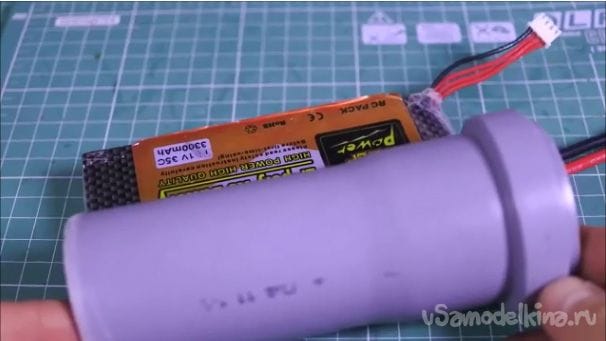

16) 50 трубу вырезаем по размеру аккумулятора
Сверх мощный фонарь

17) Теперь разбираем корпус и красим его по вкусу, в нашем случае в черный грунт.
Сверх мощный фонарь

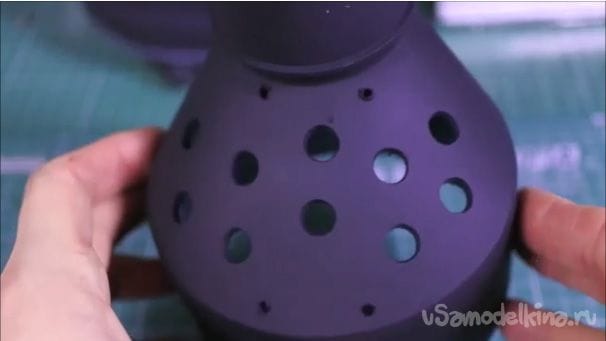

18) В задней части переходника сверлим большим сверлом отверстия для выхода потока воздуха. Как рас у нас там расположен преобразователь постоянного тока он тоже будет охлаждаться.
Сверх мощный фонарь

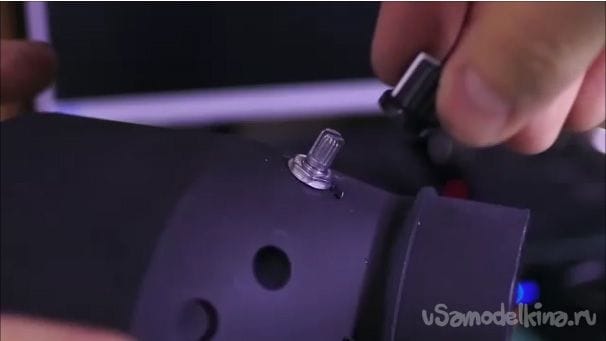

19) Делаем отверстие для потенциометра и вставляем его туда.
Сверх мощный фонарь

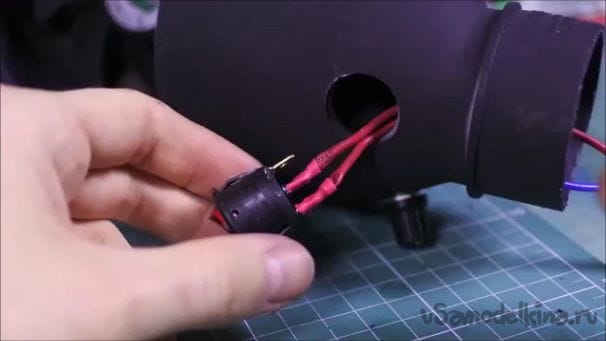

20) Выводим провод выключателя через отверстие, проделанное заранее, припаиваем выключатель обратно и вставляем его в отверстие.
Сверх мощный фонарь

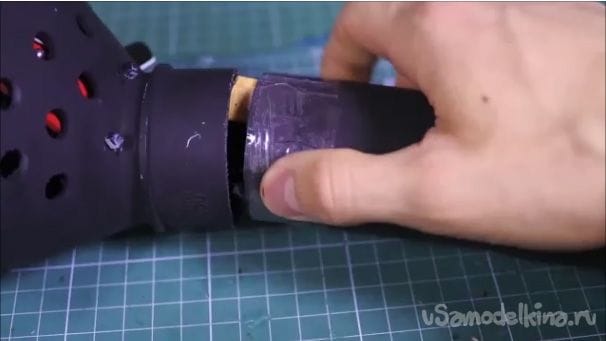

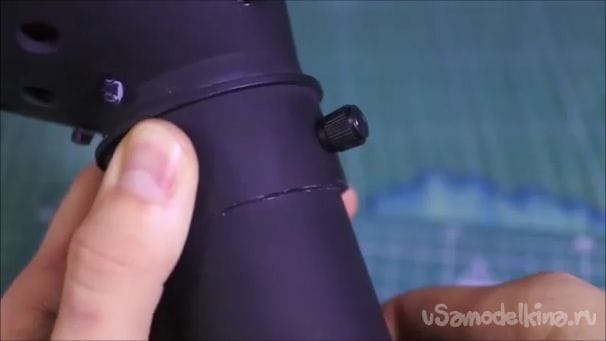

21) Собираем рукоять, вставим аккумулятор и заглушку, рукоять можно уплотнить скотчем
Сверх мощный фонарь

22) Можно зафиксировать рукоять на винтик
Сверх мощный фонарь

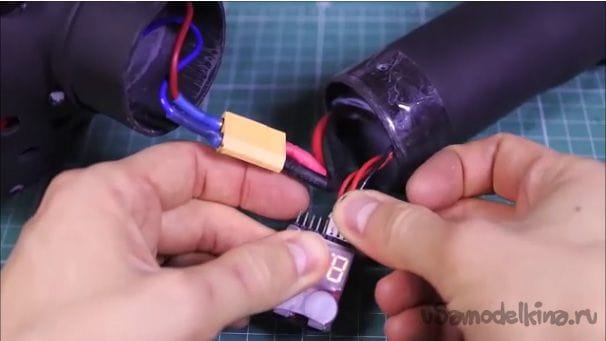

23) Цепляем пищалку к аккумулятору к разъёму балансировки, теперь она будет пищать когда аккумулятор дойдет до низкого заряда.
Сверх мощный фонарь

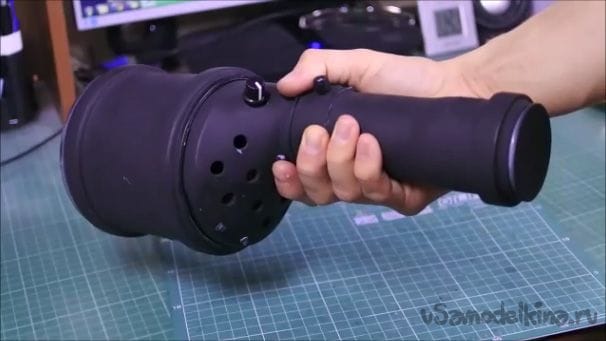

Фонарь готов.
Сверх мощный фонарь

Обычный китайский фонарь.
Сверх мощный фонарь

И Супер мощный.
Сверх мощный фонарь

Заключение:
Фонарь получился очень мощным в закрытой комнате со светлыми обоями можно поймать зайчика, такого, как и от сварки только больше. Он получился довольно брутальный и футуристический. Так же можно посмотреть видео версию.
