3D-светильник

3D-светильник

3D-светильник придумал и изготовил автор-самодельщик. Весь процесс, по его изготовлению, будет рассмотрен в этой статье.
3D-светильник
3D-светильник
3D-светильник

Инструменты и материалы:
-LED RGB лампочка (7-9 Вт) с пультом управления;
-Провод;
-Электрический патрон;
-Электрическая вилка;
-Выключатель;
-Наждачная бумага;
-Баллончик с краской;
-Пустая банка ø10см;
-2мм акриловый лист ;
-Полиакриловый клей;
-Отвертка;
-Двухсторонний скотч;
-Лазерный резак;

3D-светильник
3D-светильник
3D-светильник
3D-светильник
3D-светильник
3D-светильник
3D-светильник

Шаг первый: эскиз
Сначала автор нарисовал эскиз светильника.
3D-светильник

Затем разработал, в специальной программе, макет для лазерной резки верхней части светильника. Автор приводит ссылки на макеты для программ CorelDraw и Adobe Illustrator.
ai+ai
cd+cd
3D-светильник

Шаг второй: резка
Акриловый лист имеет размеры 450 * 600*2 мм. Вырезает части светильника.
3D-светильник
3D-светильник
3D-светильник

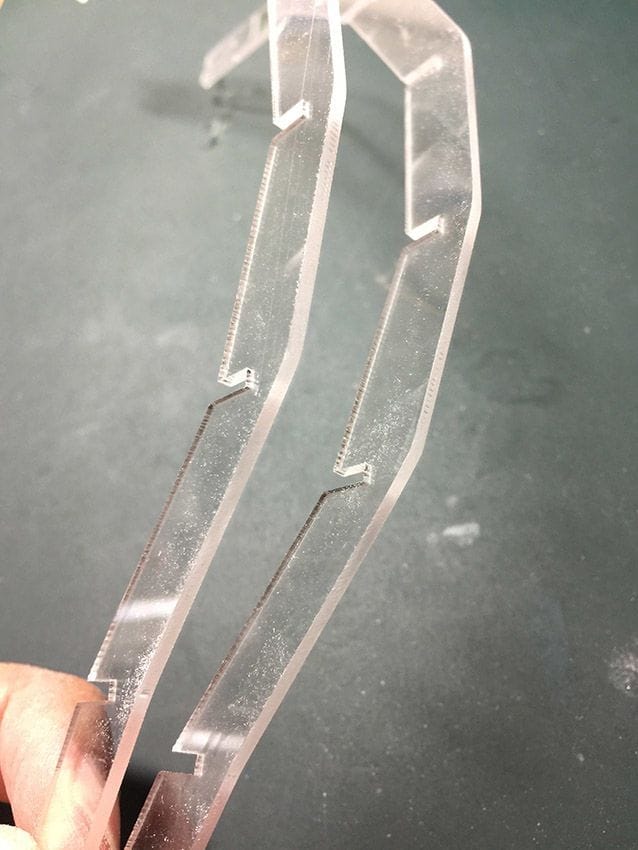

Шаг третий: обработка частей

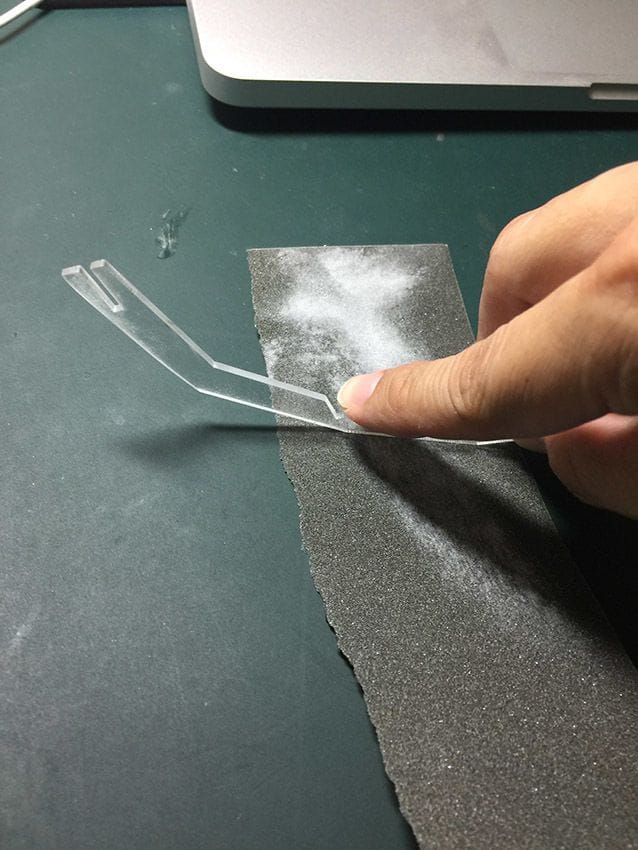

Для того, что бы свет рассеивался, наждачной бумагой зачищает на ребрах внешние торцы.
3D-светильник
3D-светильник

Плоскость основания зачищает с обеих сторон.
3D-светильник

Шаг четвертый: сборка
Приступает к сборке. Места соединения фиксирует полиакриловым клеем.
3D-светильник
3D-светильник
3D-светильник
3D-светильник
3D-светильник
3D-светильник

Шаг пятый: электрочасть
Собирает электрическую часть светильника. Покрывает внешнюю сторону банки краской. После высыхания, в нижней части, делает отверстие под провод.
3D-светильник
3D-светильник
3D-светильник
3D-светильник

Подсоединяет провод к патрону. Патрон приклеивает на дно банки с помощью двухстороннего скотча.
3D-светильник
3D-светильник
3D-светильник
3D-светильник

Устанавливает вилку и выключатель. Вкручивает лампочку.
3D-светильник
3D-светильник
3D-светильник

Теперь осталось сверху установить акриловую конструкцию и светильник готов.
3D-светильник
3D-светильник
3D-светильник
3D-светильник

На видео, предоставленном автором, можно посмотреть как работает светильник.

Источник
