Рейсмус своими руками

Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Рейсмус-полезный и нужный инструмент при работе с деревом и металлом. Рейсмус используется для проведения линий, параллельных краю изделия. Именно такой инструмент изготовил автор-самодельщик для столярных работ.

Инструменты и материалы:
-Древесина;
-5 мм шестигранный ключ;
-6 мм болт;
-Клей столярный;
-Суперклей;
-Токарный станок по дереву;
-Токарные инструменты;
-Ножовка;
-Дрель;
-Сверла 5 мм и 6 мм;
-Перьевое сверло 25 мм;
-Долото;
-Рашпиль;
-Тиски:
-Карандаш;
-Напильник;
-Наждачная бумага;

Шаг первый: деревянные заготовки
Первым делом автор выбрал древесину для изготовления рейсмуса. Для ручки автор использовал дуб, а для колодки тополь. Еще автор использовал кусочек древесины для болта.
Рейсмус своими руками
Рейсмус своими руками

Шаг второй: изготовление ручки
На токарном станке изготавливает ручку. Длина ручки 7 см, диаметр 2.5 см.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Шаг третий: колодка
Колодка имеет размер следующие размеры: 2.5 см толщина, 3 см ширина и 5 см длина. Отрезал и отшлифовал брусок нужного размера. По центру бруска просверлил отверстие 25 мм. Насадил колодку на ручку, для фиксации используя столярный клей. В торце ручки, со стороны колодки, по центру просверлил сквозное отверстие сверлом 6 мм.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Шаг четвертый: изготовление резца
Резец автор изготовил из шестигранного ключа. С короткой стороны ключа отрезает часть оставляя 15 мм. Затем зажимает ключ в тиски и заостряет короткий конец. Вставляет резец в отверстие в рукояти.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Шаг пятый: болт
Болт имеет диаметр 6 мм. В небольшом брусочке сверлит отверстие диаметром 5 мм. Наполовину вкручивает в отверстие болт. Наносит на оставшуюся резьбу суперклей. Вкручивает болт до конца. Обрабатывает брусок рашпилем, придавая ему нужную форму.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Шаг шестой: паз

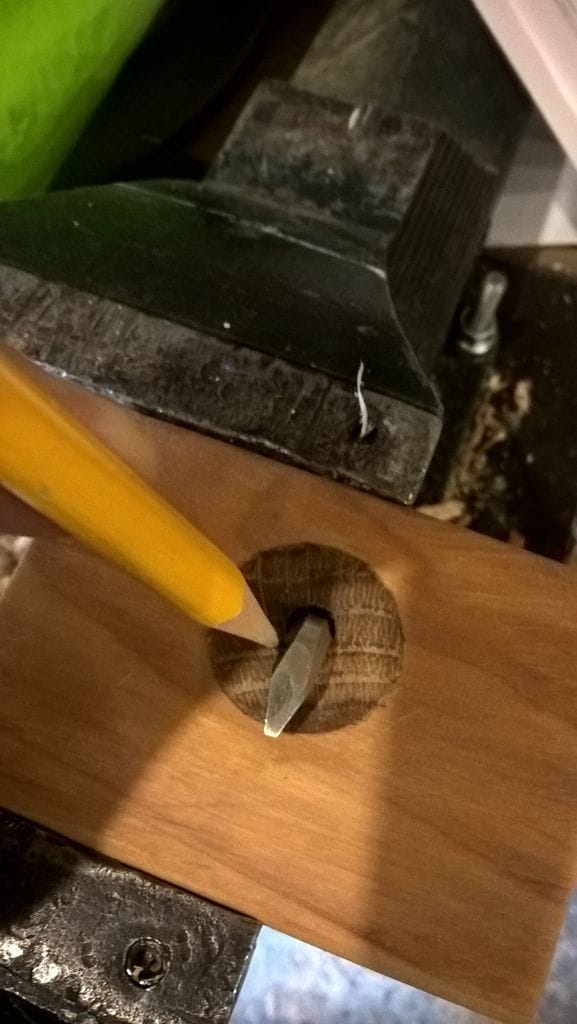

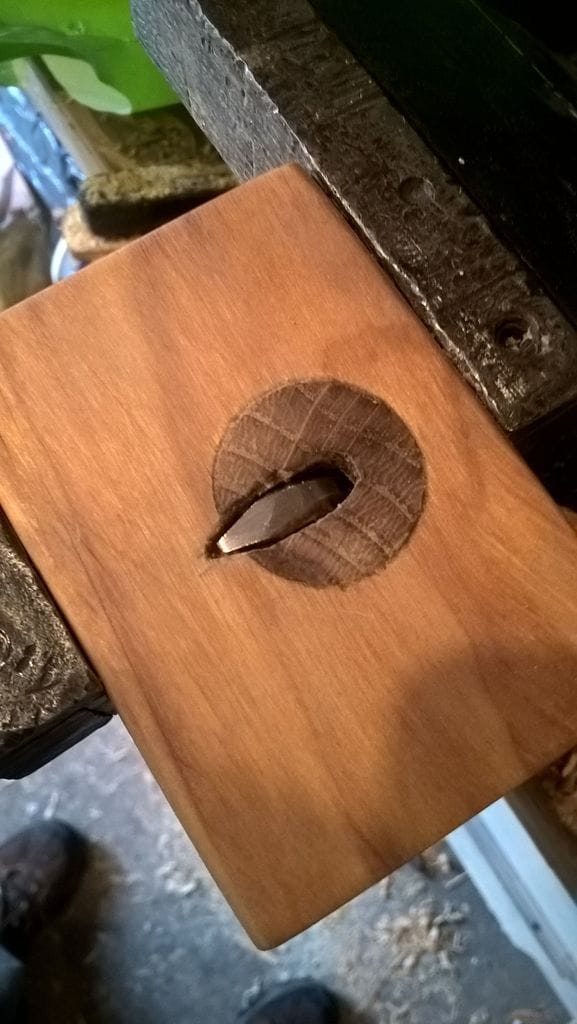

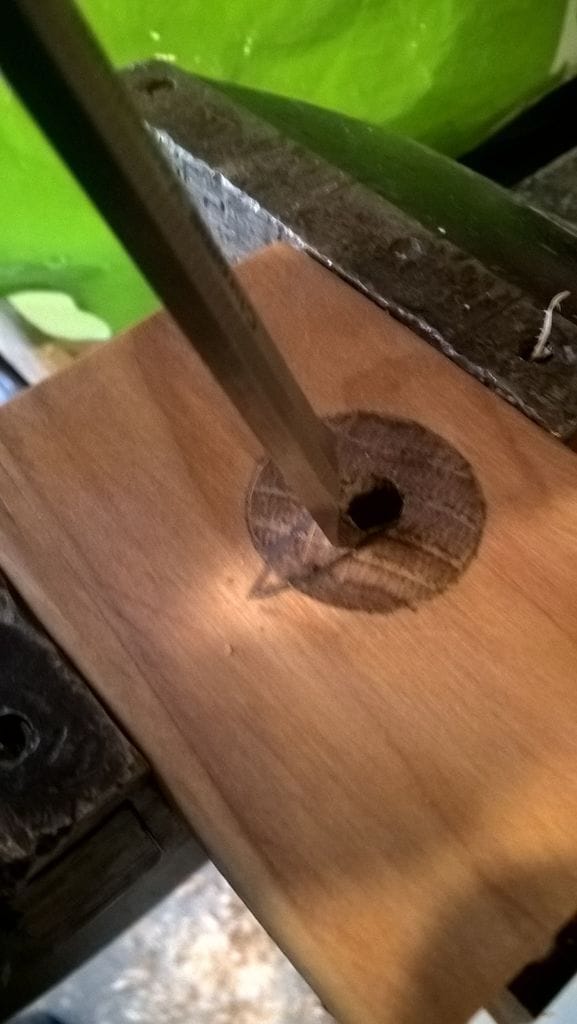

Карандашом очерчивает контур резца на торцевой части рейсмуса. Долотом выдалбливает паз. Теперь рейсмус можно безопасно перемещать, резец будет помещаться в пазу.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Шаг седьмой: сборка и использование
В верхней части колодки сверлит отверстие диаметром 5 мм. Отверстие должно быть сквозным между верхом колодки и центром ручки. В отверстие вкручивает болт. Болтом зажимается резец.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Рейсмус готов.
Рейсмус своими руками
Рейсмус своими руками

Использовать рейсмус очень просто. Выдвигается резец на нужную длину. Фиксирует его с помощью болта. Прикладывает колодку рейсмуса к торцу обрабатываемой детали. Перемешает рейсмус прижимая резец к поверхности детали. На поверхности детали остается полоса.
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками
Рейсмус своими руками

Источник
