Удочка с автоподсекателем своими руками

Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками

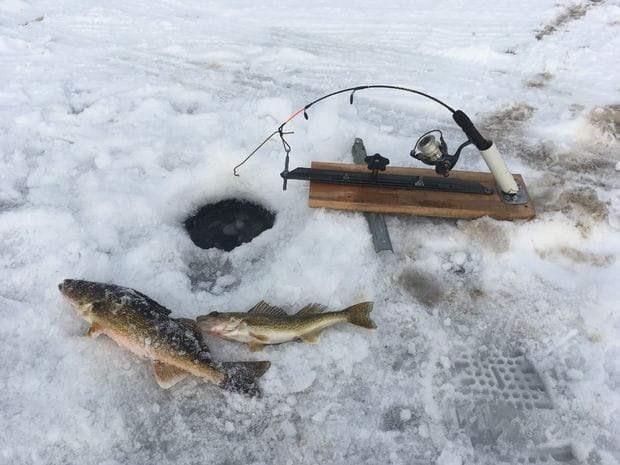

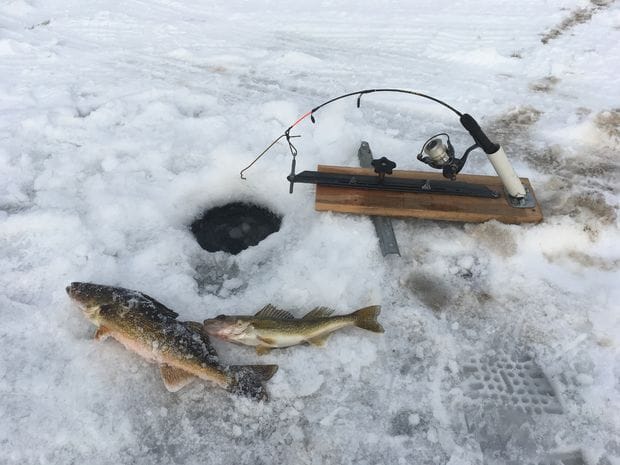

Такую методику ловли можно использовать как для подледной рыбалки, так и при ловле с берега, если немного доработать конструкцию. Все детали можно найти у себя в гараже и самоделка не занимает много времени на сборку. При поклевке рыбы срабатывает автоподсекатель, поэтому останется лишь выудить рыбу.

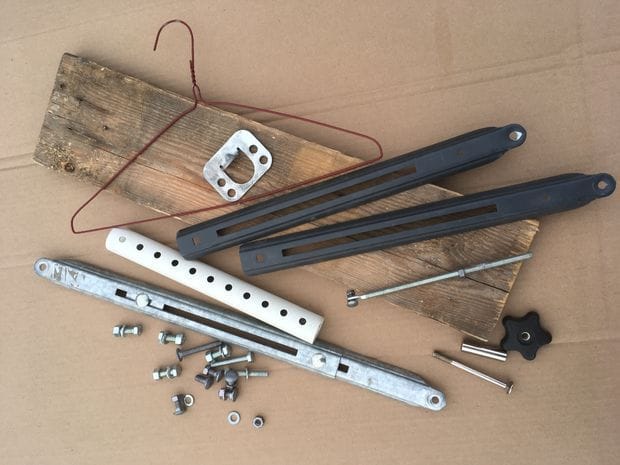

Материалы и инструменты для самоделки:
- удочка с катушкой;
- кусок деревянной доски;
- болтики с гайками различных размеров;
- плоскогубцы;
- дрель;
- вешалка из проволоки;
- кусок металлической трубки и другое...
Удочка с автоподсекателем своими руками

Процесс изготовления самоделки:

Шаг первый. Крепление для удочки

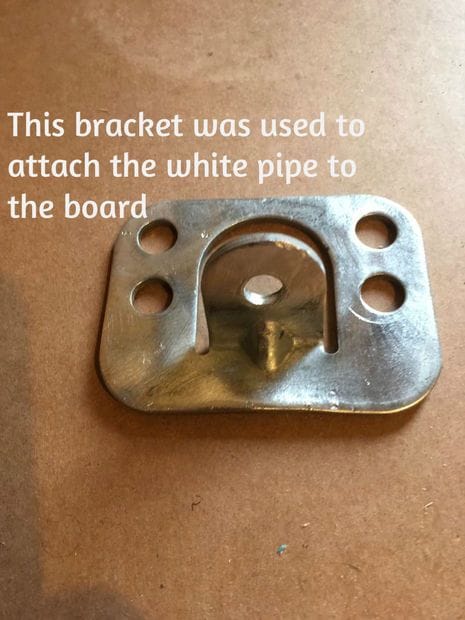

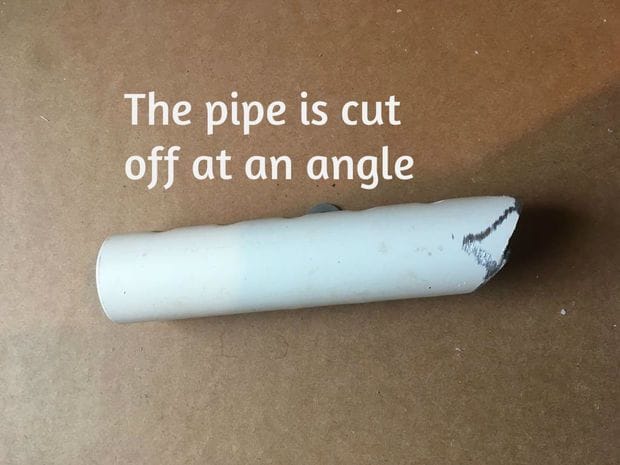

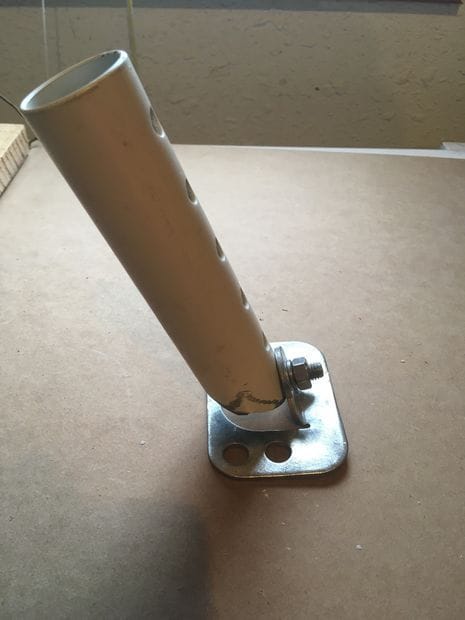

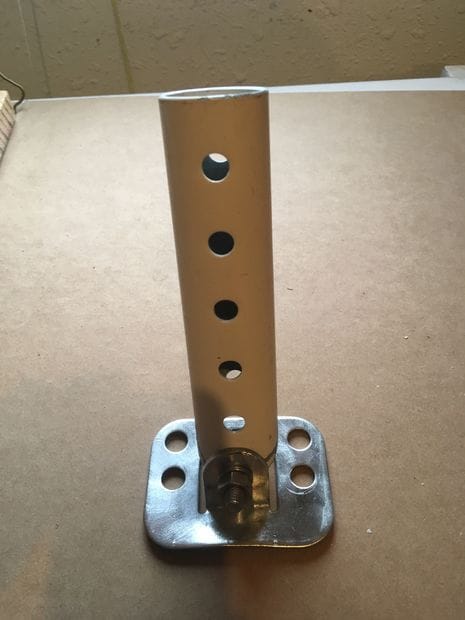

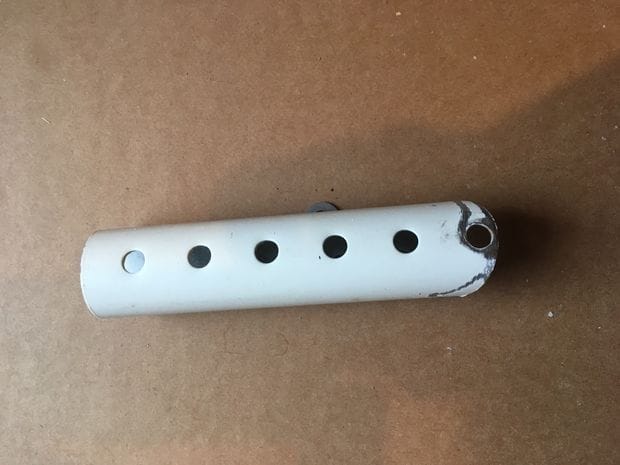

Первым делом автор взялся за изготовление кронштейна для удочки. Само собой, он должен быть крепким, чтобы рыба не вырвала удочку при поклевке. Для таких целей использовался кусок металлической трубы. Еще здесь понадобилась металлическая скоба, которая используется при креплении спутниковых антенн.
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками

Шаг второй. Основа конструкции

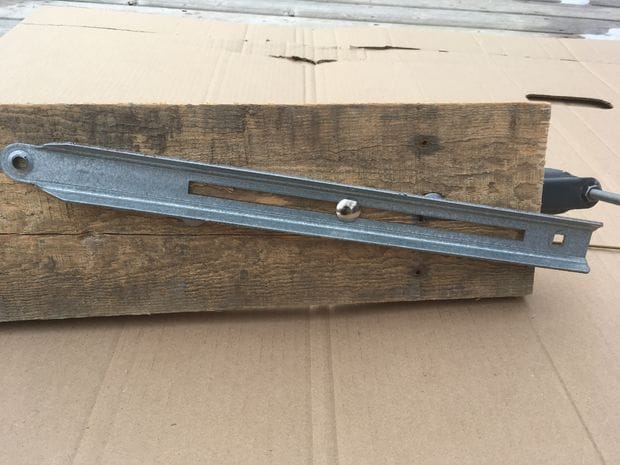

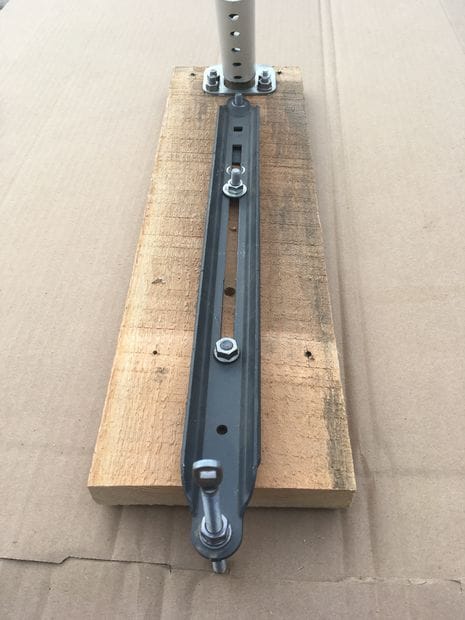

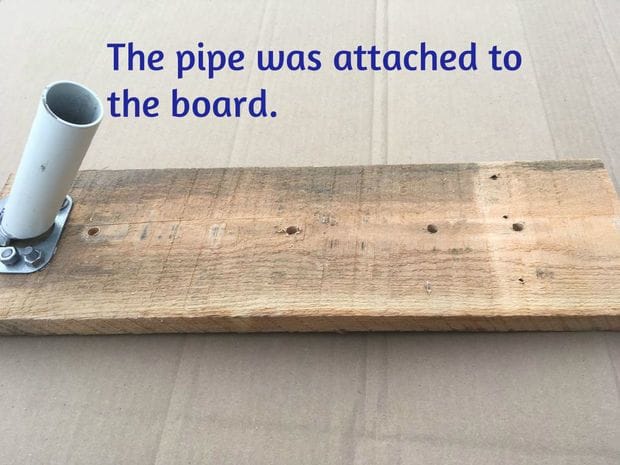

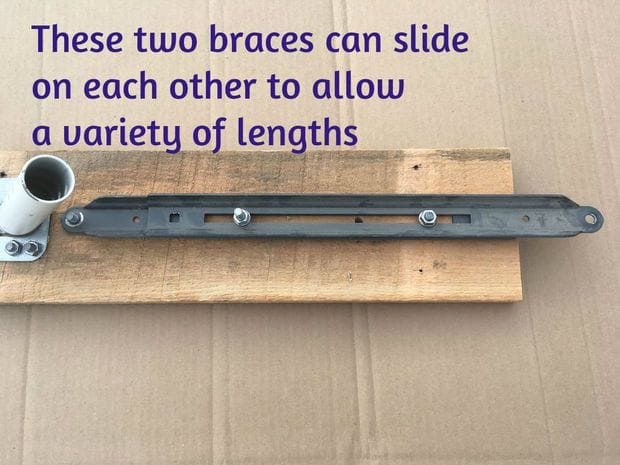

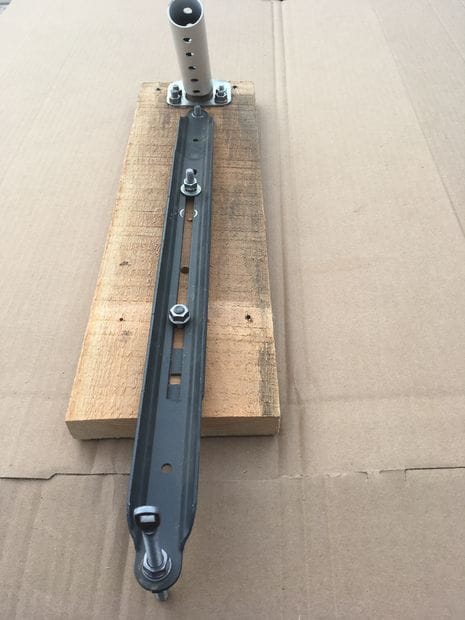

В качестве основы автор использовал кусок доски, к ней был прикручен кронштейн для удочки. Помимо этого в доске нужно просверлить два отверстия и с помощью болтов с гайками прикрутить длинную стальную скобу. Она нужна для того, чтобы на устройство можно было устанавливать удочки различной длинны, перемещая петлю спускового механизма на нужное расстояние.
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками

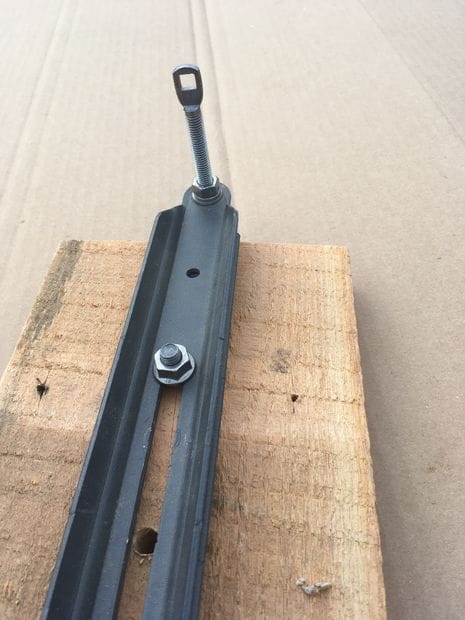

Шаг третий. Триггерный болт

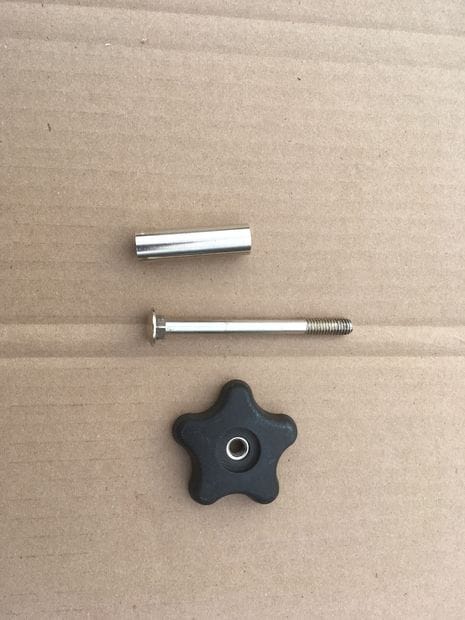

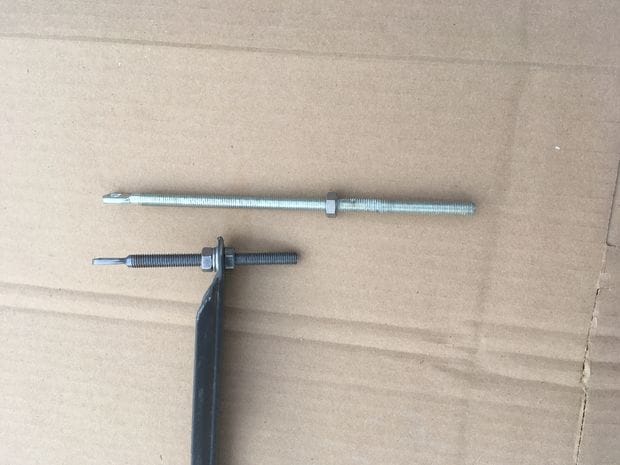

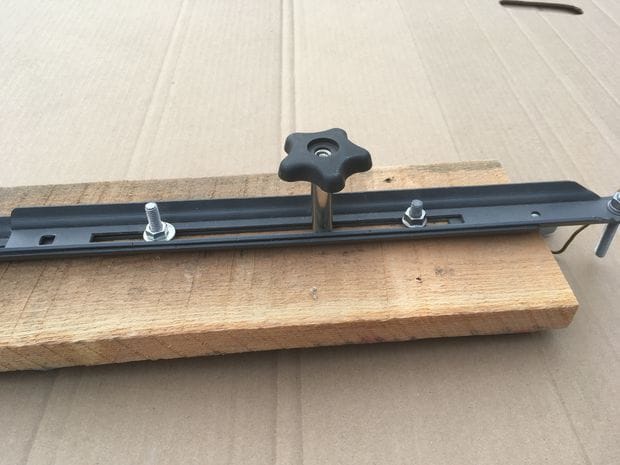

Как не сложно дождаться, этот болт предназначен для фиксирования наконечника удочки, то есть это часть спускового устройства. Болт можно использовать с длинной резьбой, чтобы регулировать его по высоте.
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками

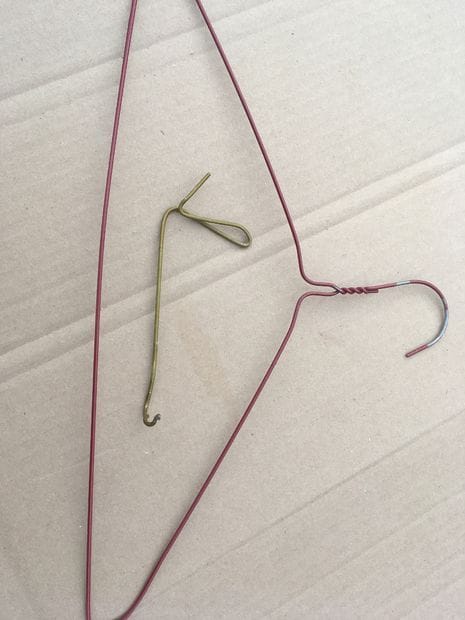

Шаг четвертый. Спусковой механизм

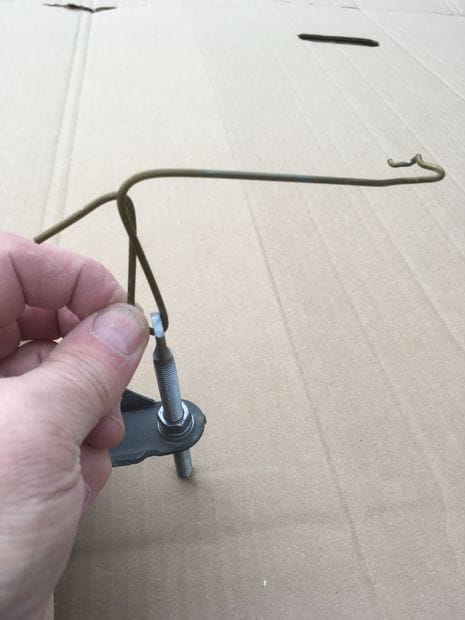

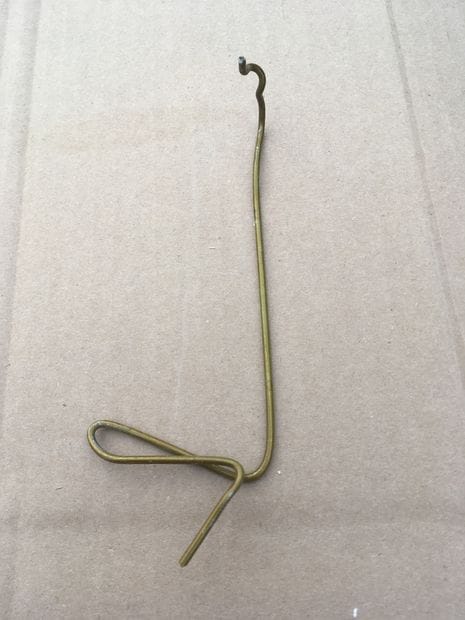

Спусковой механизм автор делает из проволочной вешалки. Как его нужно изогнуть, можно увидеть на фото.
Удочка с автоподсекателем своими руками

Удочка с автоподсекателем своими руками

Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками
Удочка с автоподсекателем своими руками

В заключении автор добавляет еще одну поперечную пластину, чтобы образовался крест. Этот крест не позволит приспособе опрокинуться при поклевке рыбы.
