Ветрогенератор из сломанного гироскутера

Ветрогенератор из сломанного гироскутера

Если у вас сломался корпус гироскутера не спешите его выбрасывать. После небольшой переделки из него можно сделать ветрогенератор. Именно его и попробовал сделать автор-самодельщик. Что из этого вышло рассмотрим ниже.

Инструменты и материалы:
-Гироскутер;
-ПВХ-труба;
-Переходник трубы;
-Два велосипедных колеса;
-Пластиковые хомуты
-Эпоксидная смола;
-Цемент;
-Доска;
-Краска;
-Металлическая опора;
-Выпрямитель
-Контролер заряда
-Батарейный отсек
- Dremel;
- Дрель;
- Угловая шлифовальная машина;
- Пила;
-Маркер;

Ветрогенератор из сломанного гироскутера

Шаг первый: разборка гироскутера

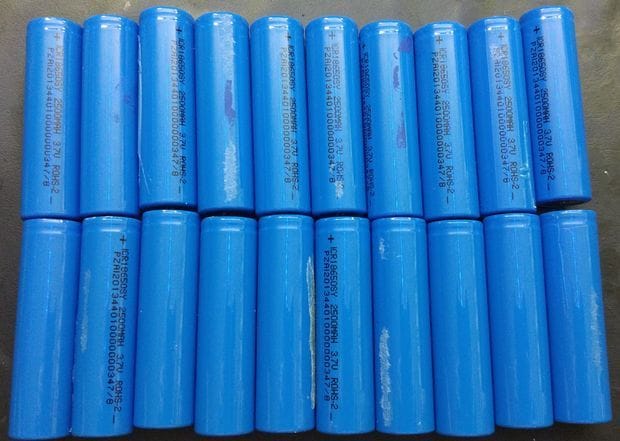

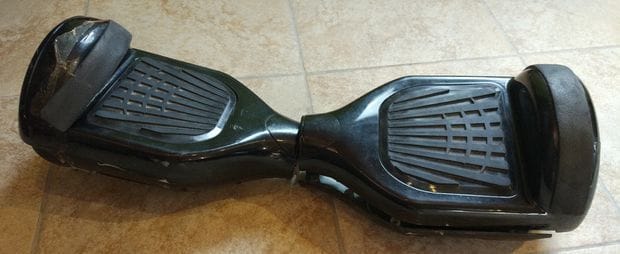

Сначала автор разбирает гироскутер. Для изготовления ветрогенератора понадобится двигатель, алюминиевый корпус и аккумуляторы.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Шаг второй: эскиз

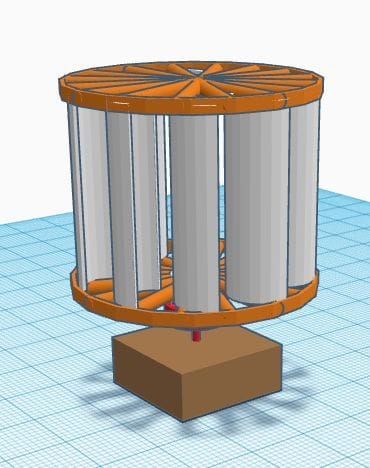

Для своего устройства автор разработал два эскиза лопостей.
На одном лопасти более мощные, но сложные в исполнении.
Ветрогенератор из сломанного гироскутера

Второй не такой производительный, но прост в изготовлении.
Ветрогенератор из сломанного гироскутера

Шаг третий: колесо

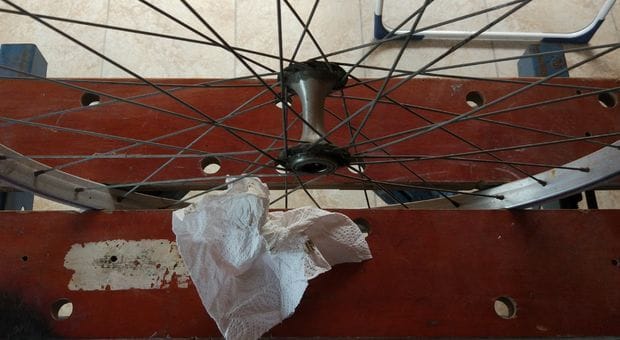

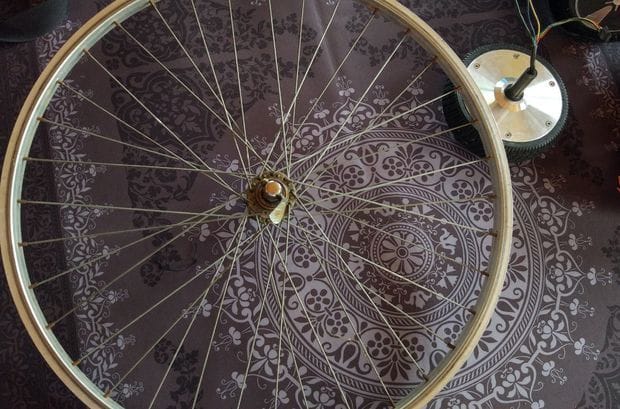

Разбирает велосипедное колесо, снимает ось.
Ветрогенератор из сломанного гироскутера

Шаг четвертый: переходник, двигатель, колесо
Для соединения колеса и двигателя автор использует переходник ПВХ-трубы 100*150.

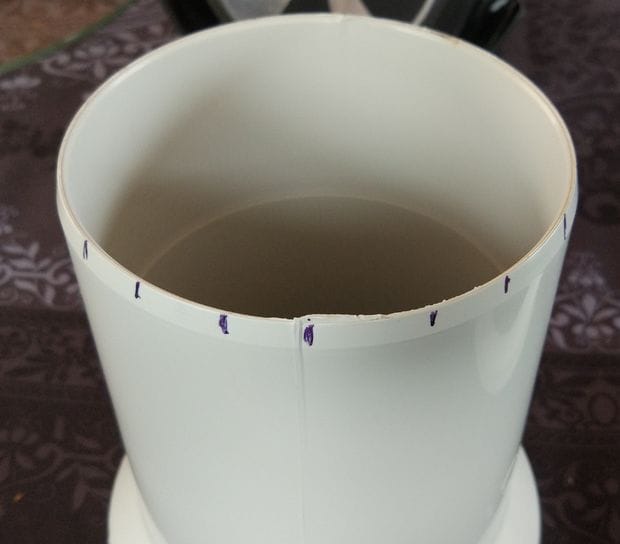

Устанавливает переходник на колесо. Отмечает маркером места прилежания спиц к торцу переходника.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

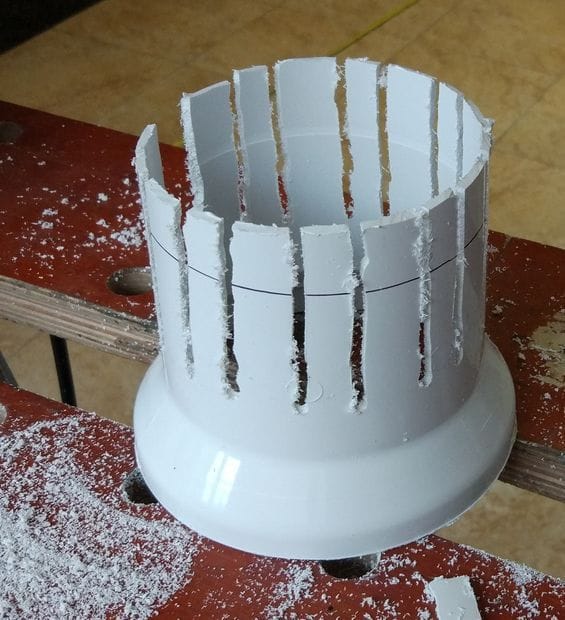

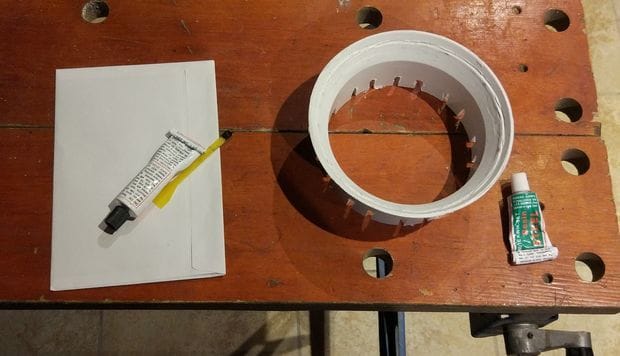

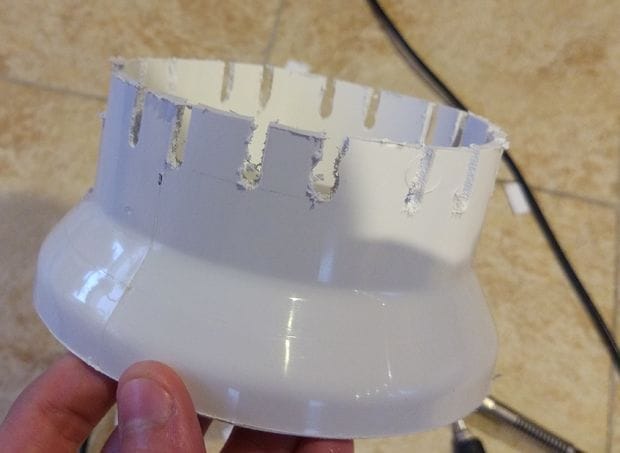

Делает прорези на отмеченных местах.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

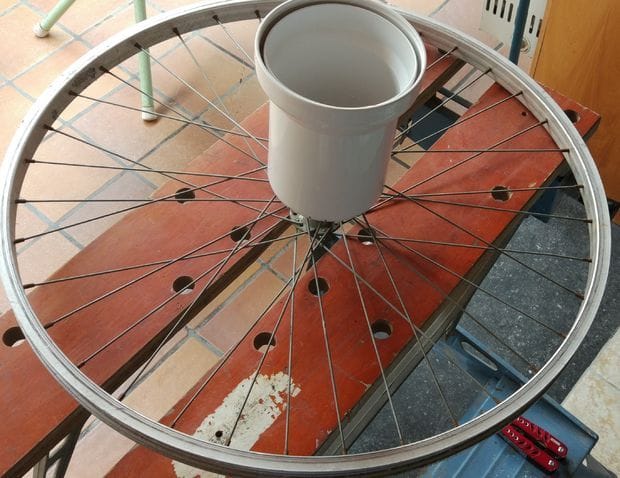

Примеряет все части.
Ветрогенератор из сломанного гироскутера

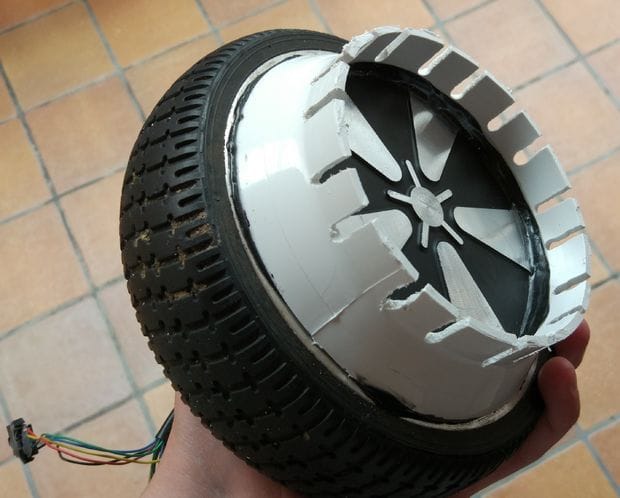

Приклеивает широкую часть переходника к двигателю.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Шаг пятый: подготовка лопастей
Лопасти будут установлены между двумя колесами. Колеса соединяются между собой ПВХ-трубой. Расстояние между колесами, и соответственно длина лопастей, 50см.
Ветрогенератор из сломанного гироскутера

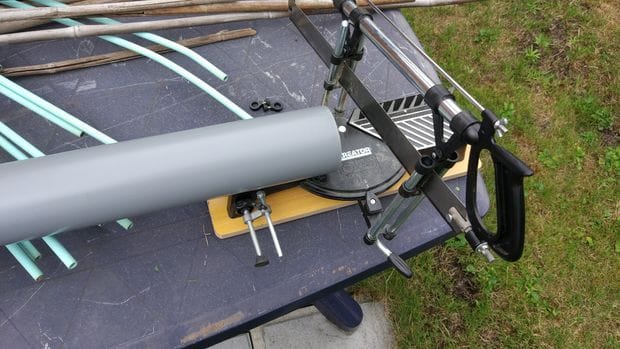

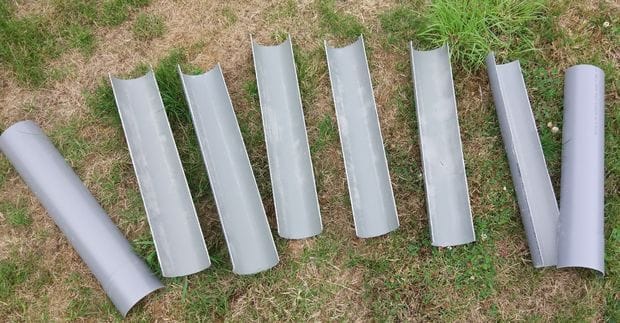

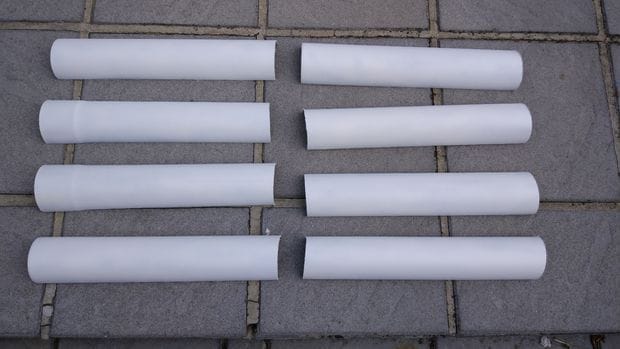

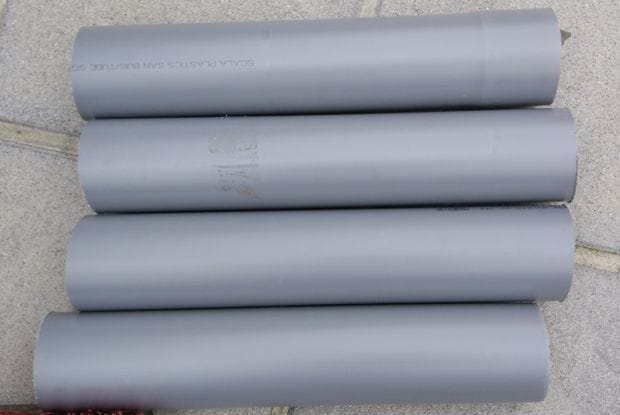

Отрезает четыре отрезка трубы и разрезает её вдоль. Получилось 8 лопастей.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Шаг шестой: окраска

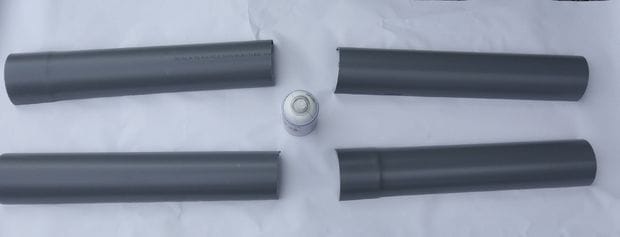

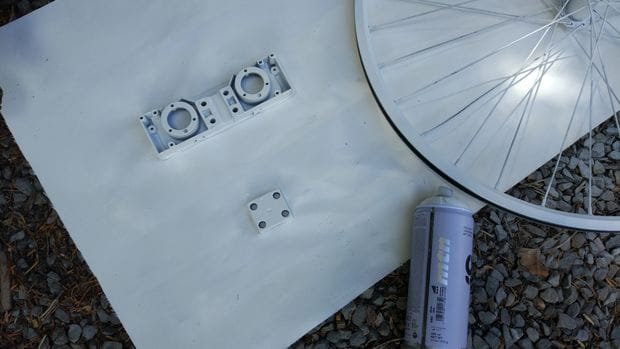

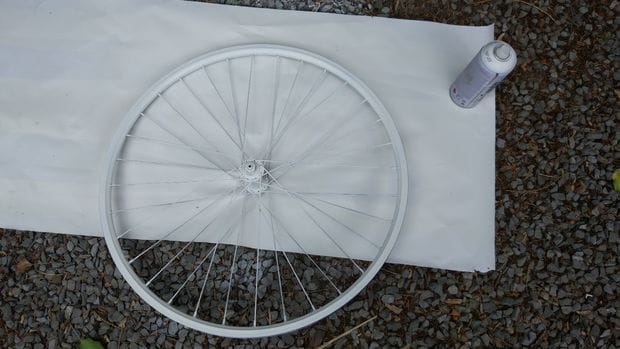

Окрашивает лопасти и колеса. Пока все сохнет переходит к следующему шагу.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Ветрогенератор из сломанного гироскутера

Шаг седьмой: цапфа

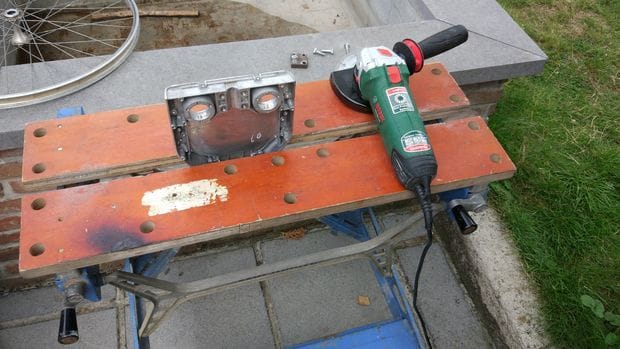

Разрезает алюминиевую часть корпуса гироскутера как на фото.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Ветрогенератор из сломанного гироскутера

Окрашивает.
Ветрогенератор из сломанного гироскутера

Шаг восьмой: опора

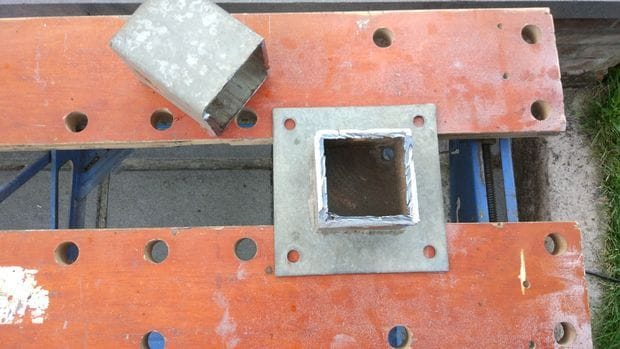

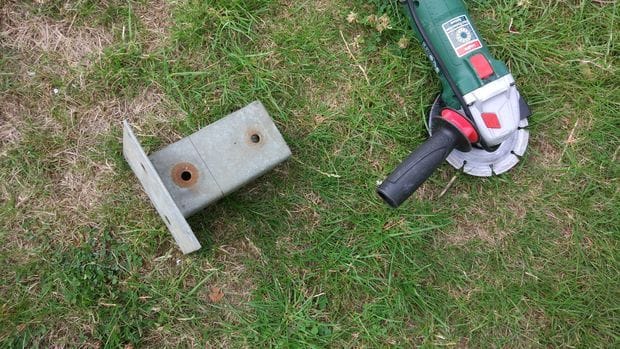

У автора была металлическая опора. Отрезает часть трубы опоры. Оставшаяся часть должна быть по высоте равна алюминиевой детали.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

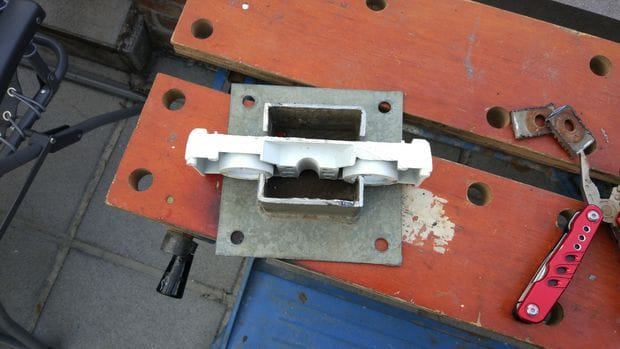

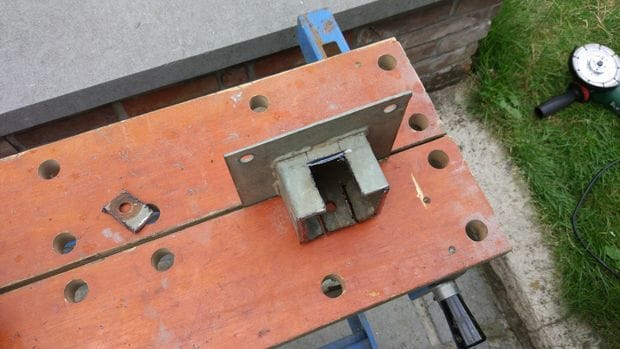

Вырезает место под цапфу.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

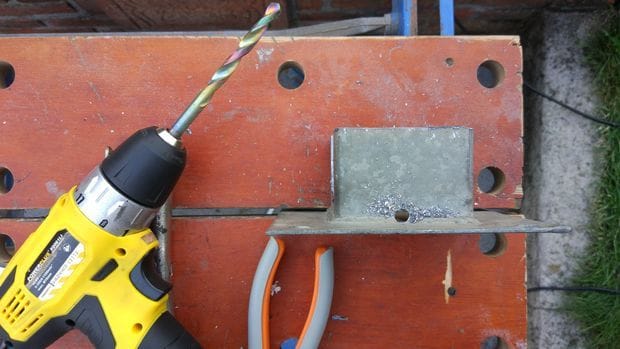

В нижней части сверлит отверстие под провод.
Ветрогенератор из сломанного гироскутера

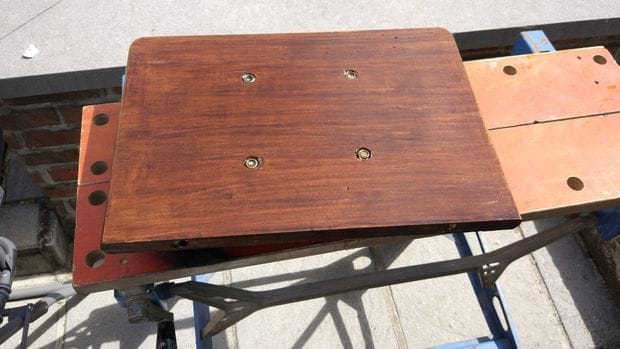

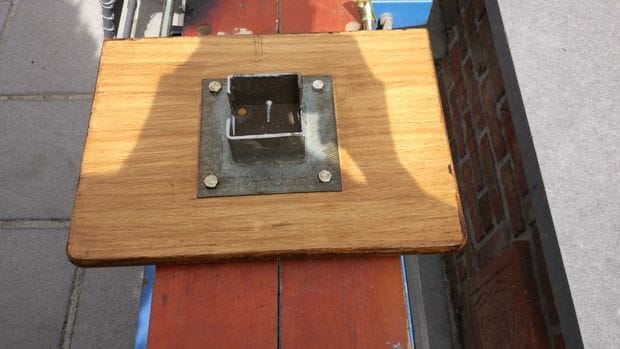

Прикручивает опору к доске.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

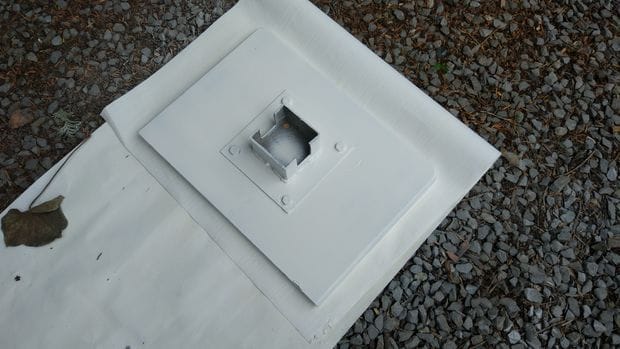

Окрашивает.
Ветрогенератор из сломанного гироскутера

Устанавливает цапфу на ось генератора.
Ветрогенератор из сломанного гироскутера

Устанавливает генератор на опору. Цапфу и опору фиксирует эпоксидкой.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

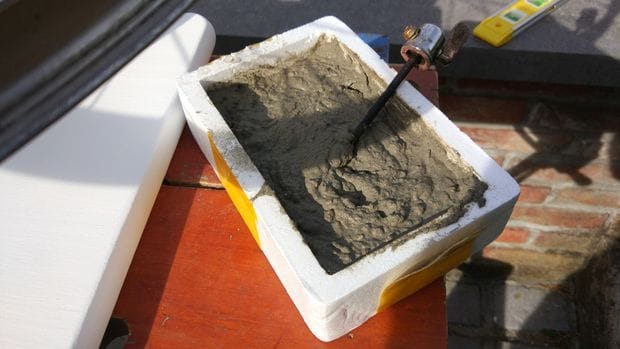

Заливает переходник цементом.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Шаг девятый: установка лопастей

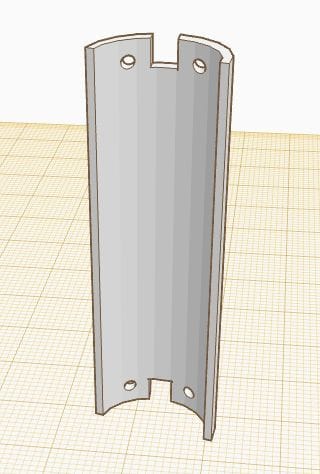

Подготавливает лопасти. Делает вырезы и отверстия как на фото.
Ветрогенератор из сломанного гироскутера

С помощью пластиковых хомутов крепит лопасти к колесам.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

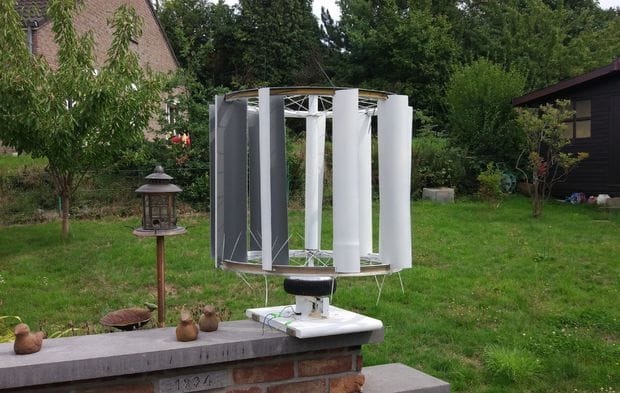

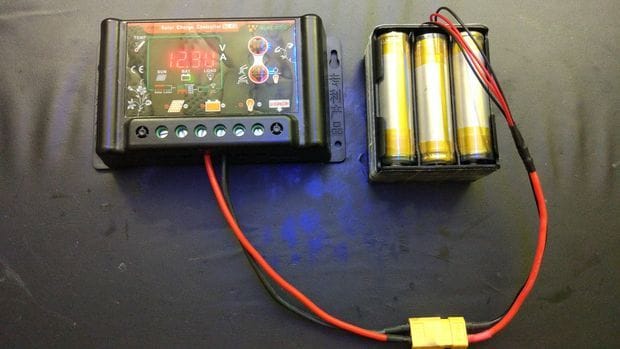

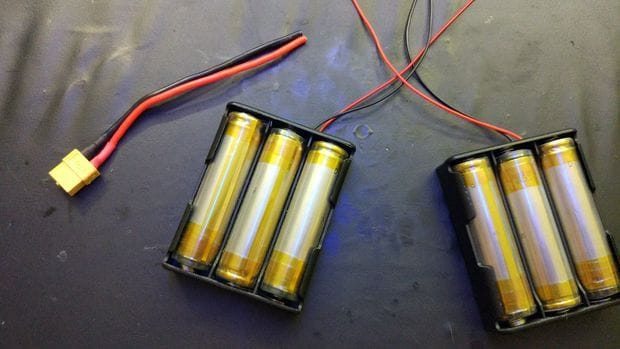

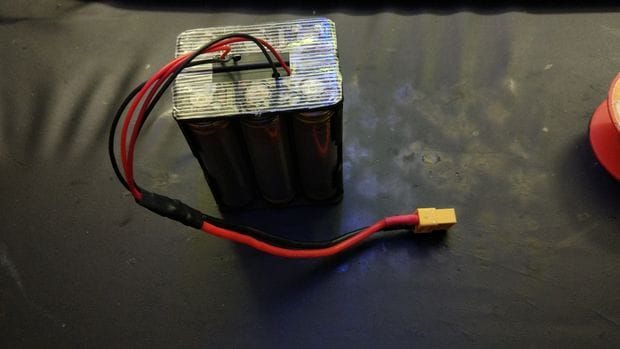

Осталось подключить электрочасть и ветрогенератор готов.
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера
Ветрогенератор из сломанного гироскутера

Источник
