Грузовой фургон на базе легкового прицепа своими руками

Грузовой фургон на базе легкового прицепа своими руками
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного материала вы узнаете, как можно самостоятельно сделать грузовой прицеп из легкого алюминиевого (Китайской сборки) у себя в гараже.

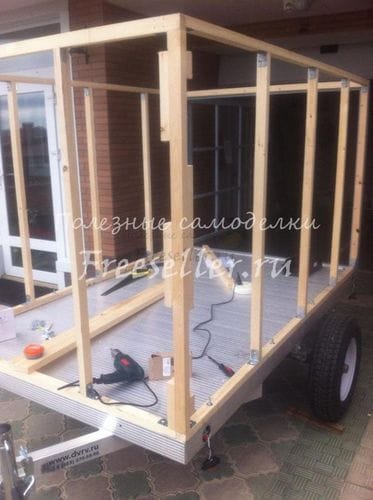

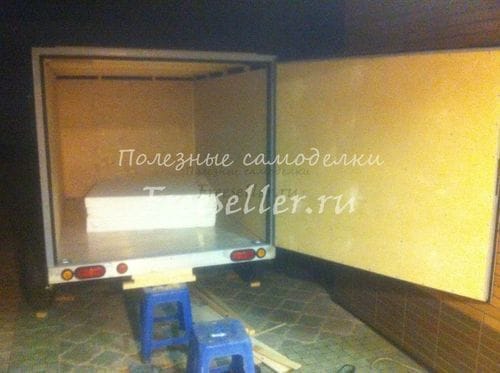

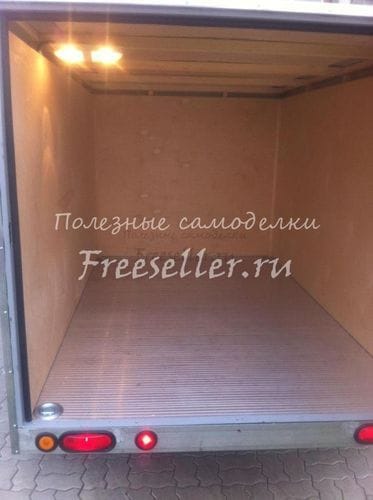

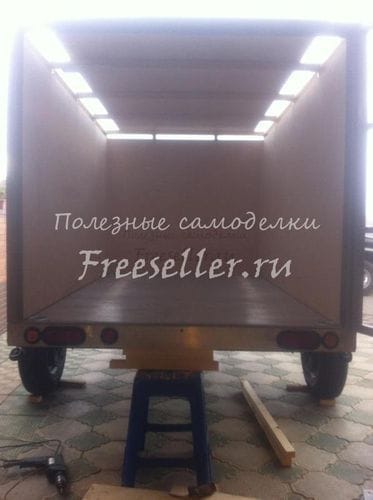

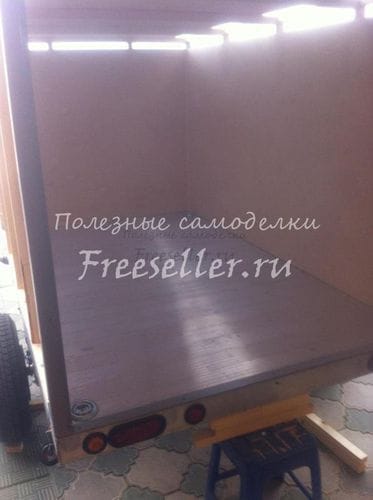

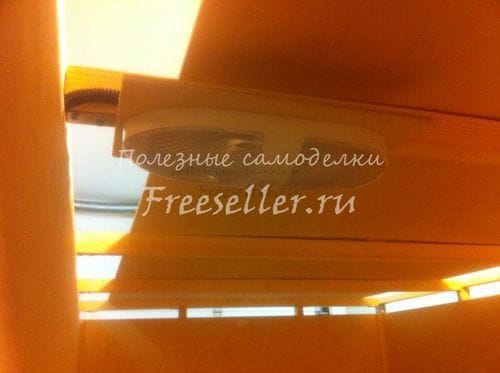

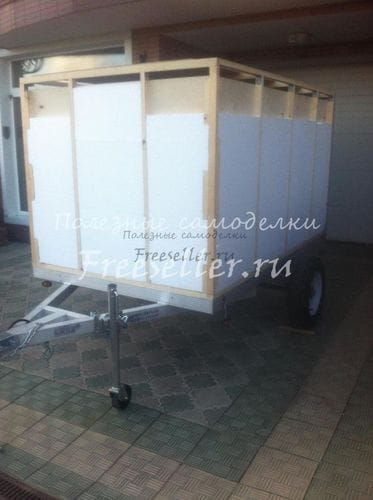

Данный прицеп создан на базе легкого алюминиевого прицепа с размером грузовой площадки 1520х2440 мм, для изготовления фургона использовалась рейка 30х30 мм (лиственница) стены отделаны березовой фанерой 6 мм. Установлены колеса R-14, крылья алюминиевые покрытые полиуретановым лаком. Корпус обшит алюминиевым листом, полость между внутренней и внешней стенкой утеплена пенопластом, так же он выполняет роль шумоизолятора. Внутри имеются светодиодные плафоны которые запитаны от габаритных огней прицепа.

Грузоподъемность прицепа 450 кг, максимально до 750 кг, при усиленных рессорах 800 кг. Прицеп зарегистрирован в ГАИ имеет все надлежащие документы.

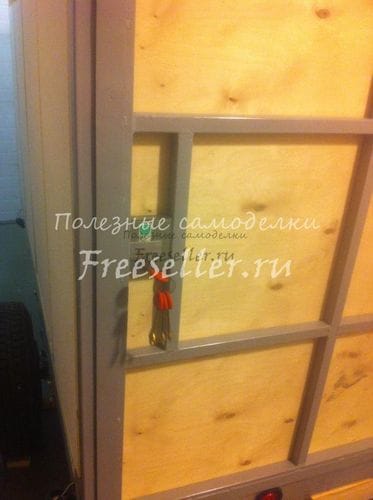

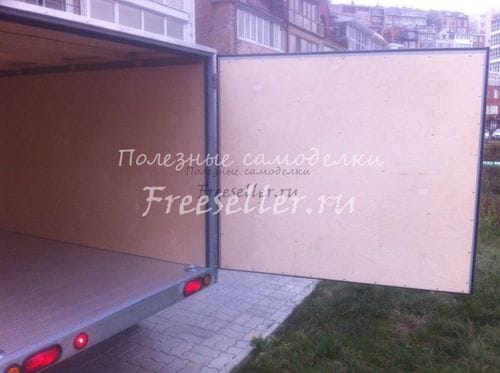

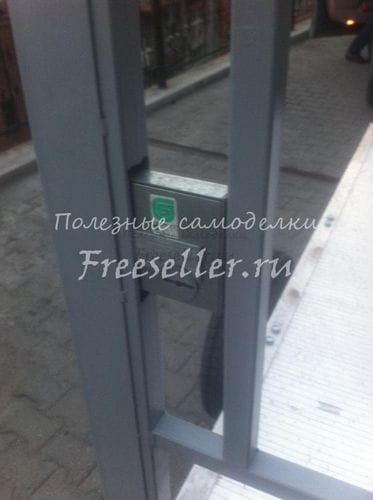

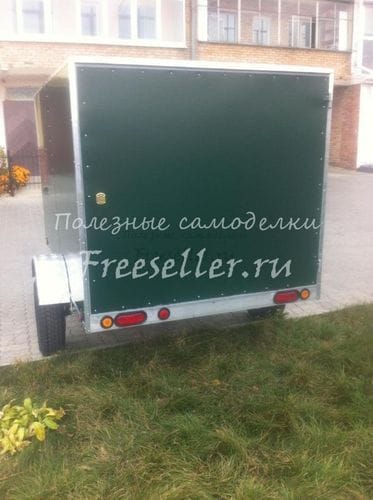

Задняя дверь имеет ригельный замок, но автор советует использовать штанговый, как на контейнерах (они намного надежнее)

И так, давайте внимательно рассмотрим, что конкретно понадобится для создания грузового прицепа?

Материалы

1. легкий алюминиевый прицеп (Китайского производства)
2. рейка 30х30 мм лиственница
3. алюминиевый лист
4. проф труба
5. колеса 2 шт R-14
6. полиуретановый лак, герметик и клей
7. саморезы, болты, гайки, шайбы, гравера
8. фанера березовая 6 мм
9. резиновый уплотнитель
10. провода
11. светодиодный плафон
12. выключатель
13. габаритные огни и стоп сигнал
14. пенопласт
15. клепка

Инструменты

1. сварочный аппарат
2. болгарка
3. дрель
4. электролобзик
5. шуруповерт
6. набор гаечных ключей
7. рулетка
8. маркер
9. отвертка
10. молоток
11. плоскогубцы

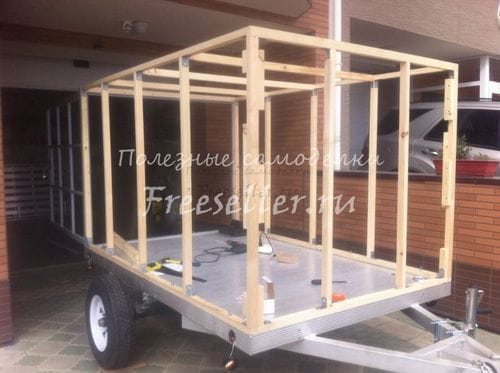

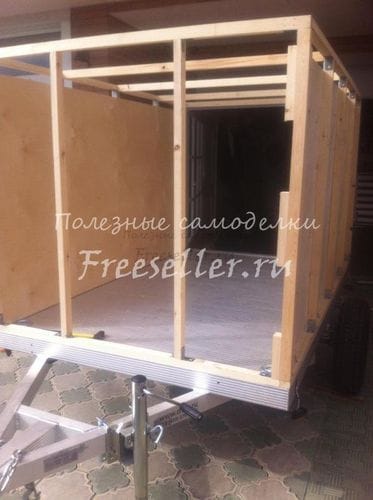

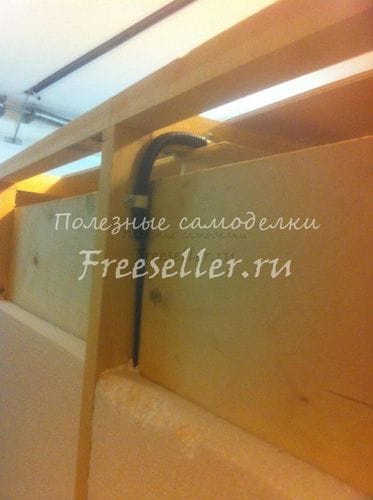

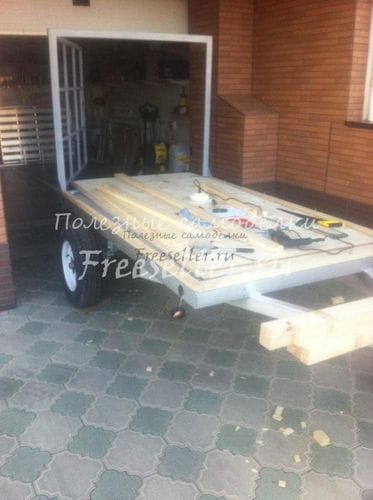

Пошаговый процесс сборки грузового вездехода на базе легкого алюминиевого своими руками.

Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками
Грузовой фургон на базе легкового прицепа своими руками

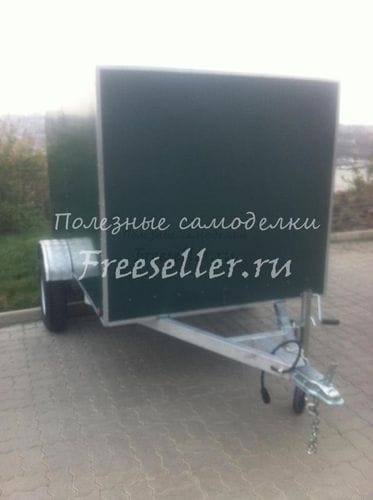

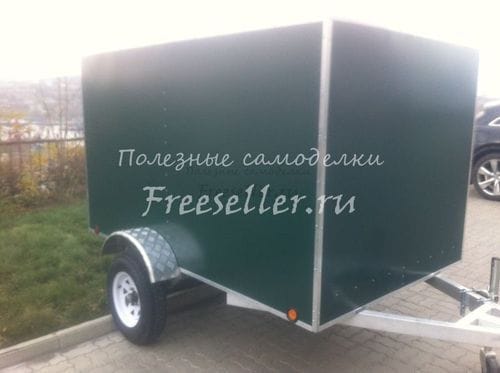

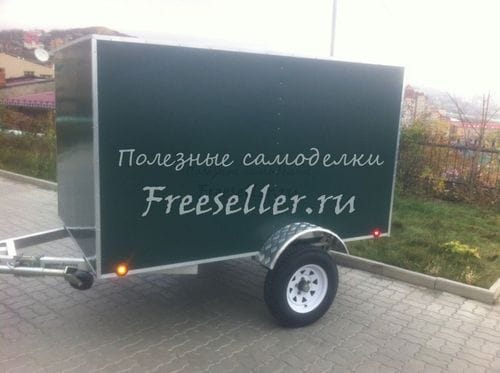

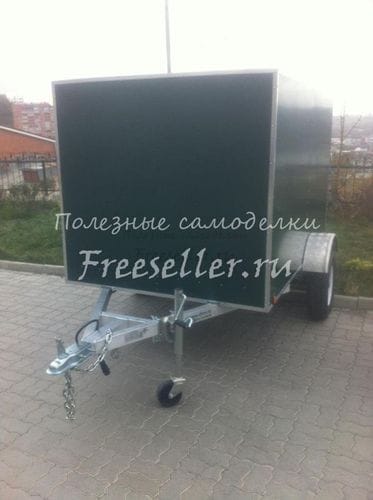

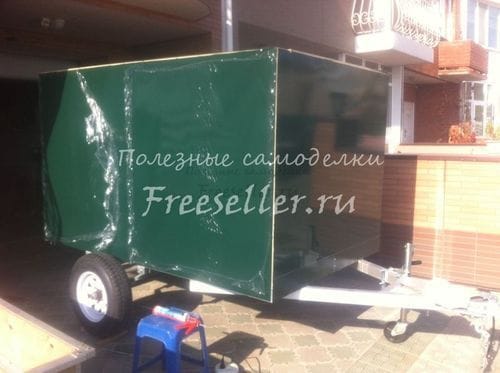

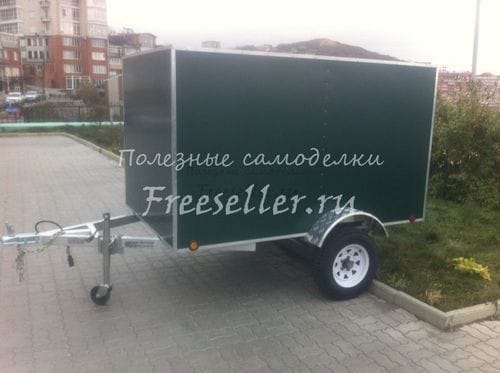

Вот таким образом автор собрал грузовой прицеп на базе легкого.
На этом все. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
