Ленточно-шлифовальный станок своими руками

Ленточно-шлифовальный станок своими руками

В этой статье будет рассмотрено, как своими руками сделать ленточно-шлифовальный станок. Для его изготовления автор-самодельщик использовал следующие

Инструменты и материалы:
-Электродвигатель;
-Колеса;
-Различный металл ( профиль, лист и т.д.);
-Болты;
-Гайки;
-Пружина;
-Подшипник;
-Токарный станок;
-Пресс;
-Ножницы по металлу;
-Сварочный аппарат;

Шаг первый: электродвигатель

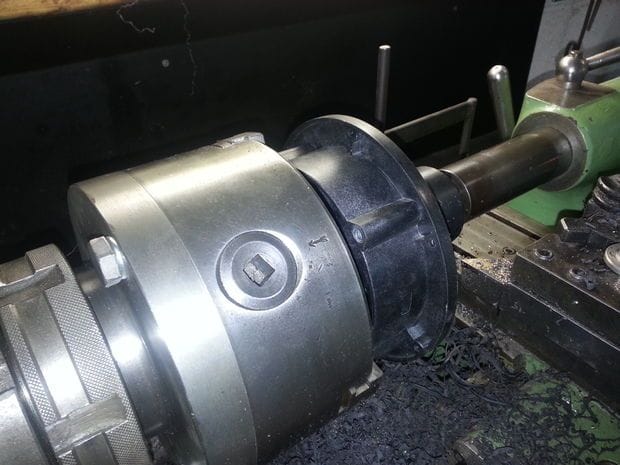

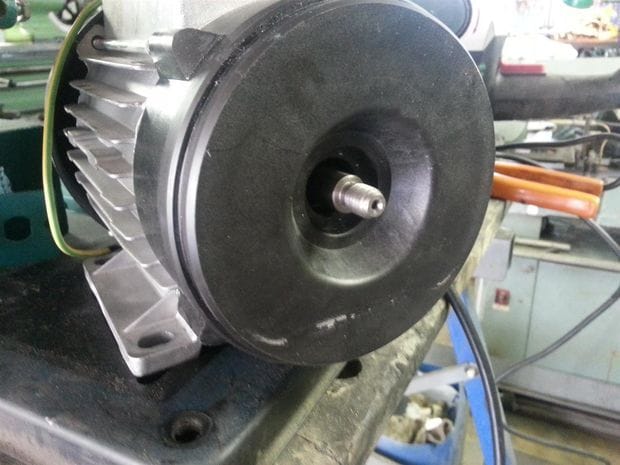

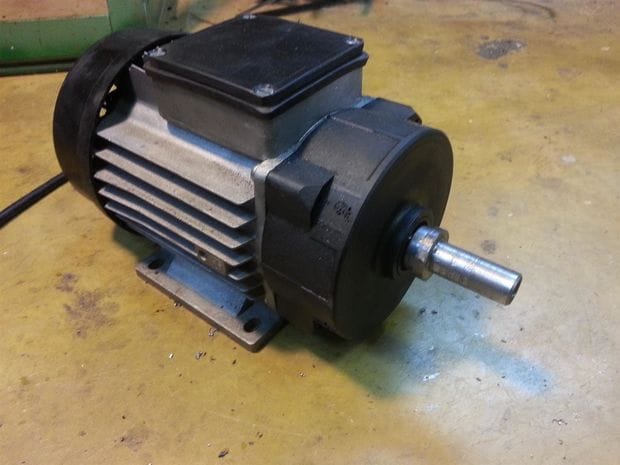

Для своего станка автор использовал двигатель со следующими параметрами: мощность 550 Вт, частота вращения 2400 об\мин. На токарном станке автор переточил фланец, что бы была возможность установить рабочее колесо.
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками

Шаг второй: основание

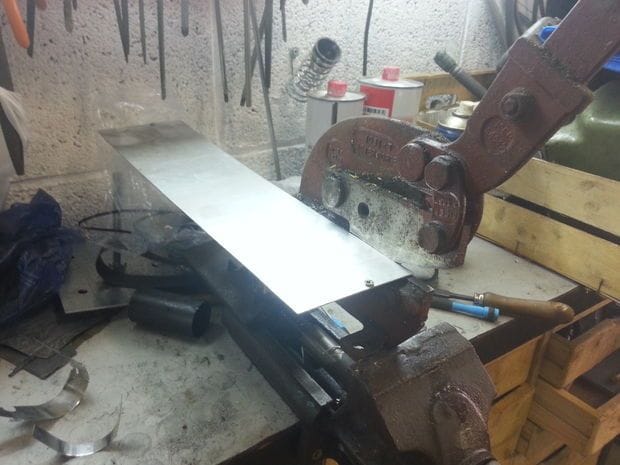

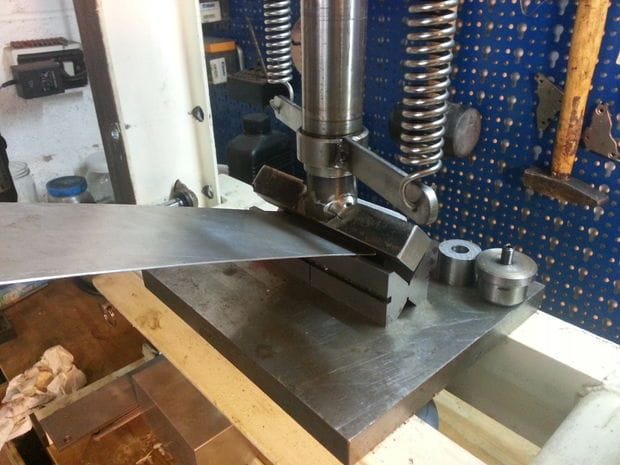

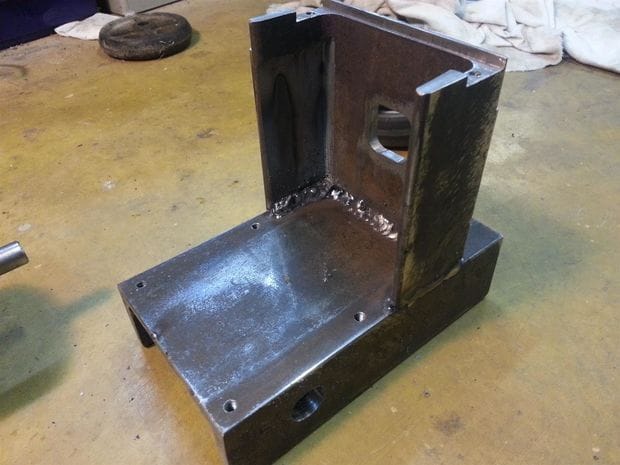

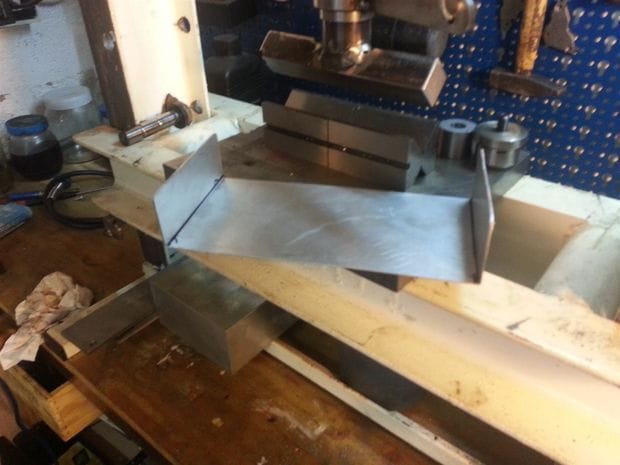

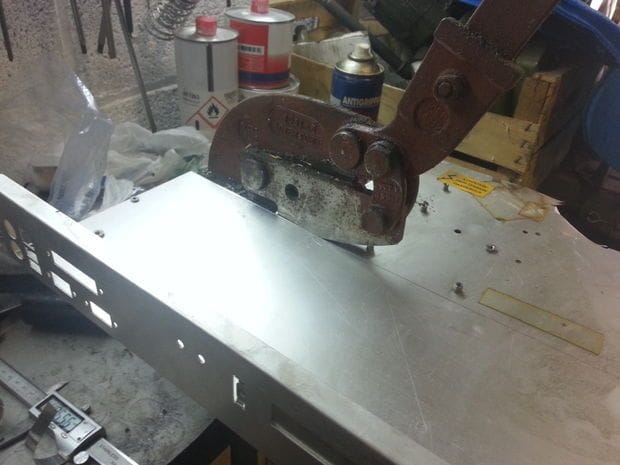

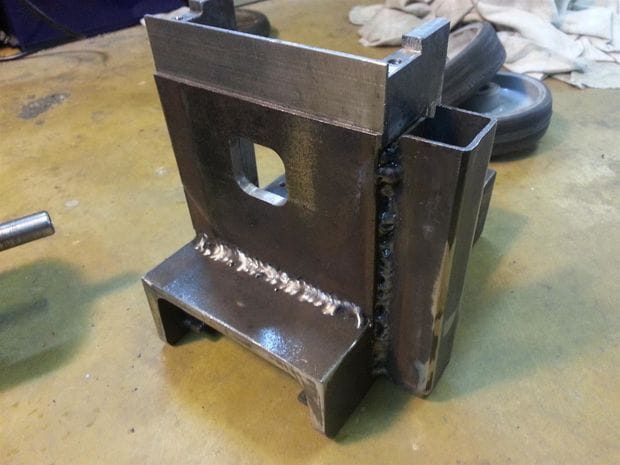

Из швеллера автор сварил основание для станка. Сбоку к основанию приварил профильную трубу, для стойки верхнего колеса. Из листового железа согнул крышку для нижней части основания.
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками

Шаг третий: опорная планка

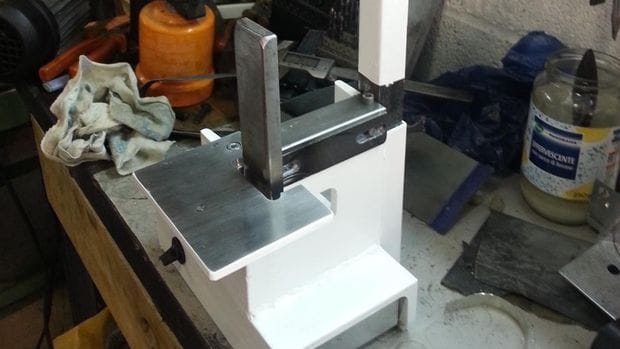

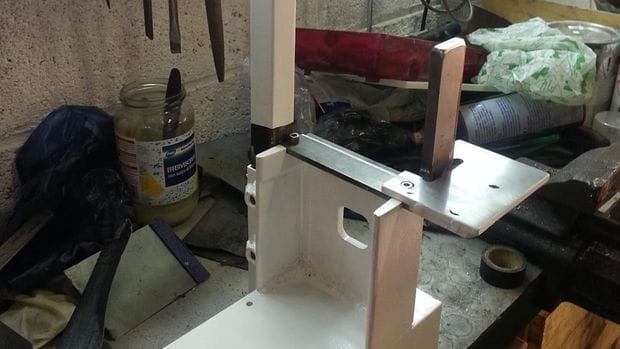

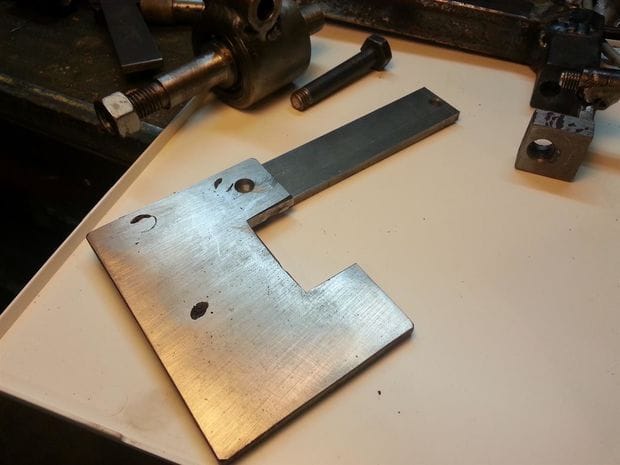

Изготавливает опорную планку.
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками

Шаг четвертый: верхняя часть

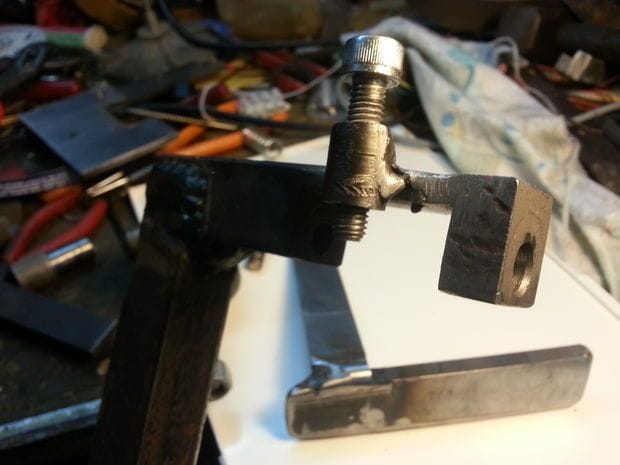

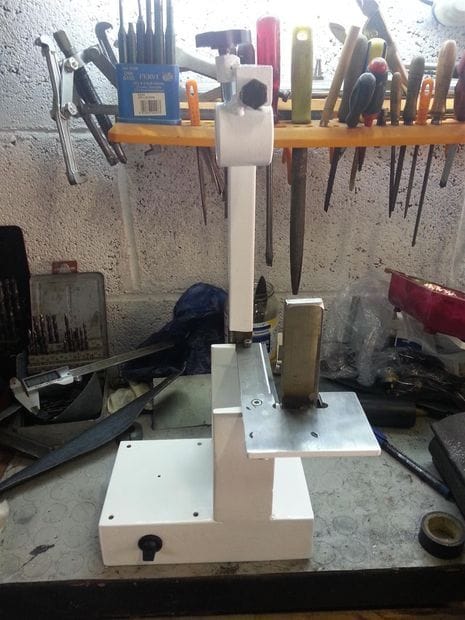

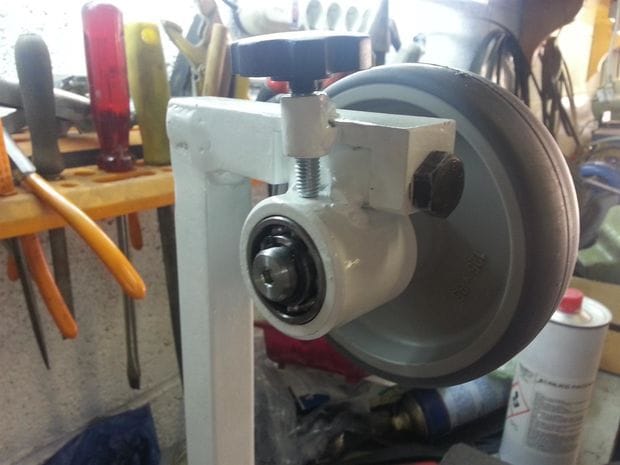

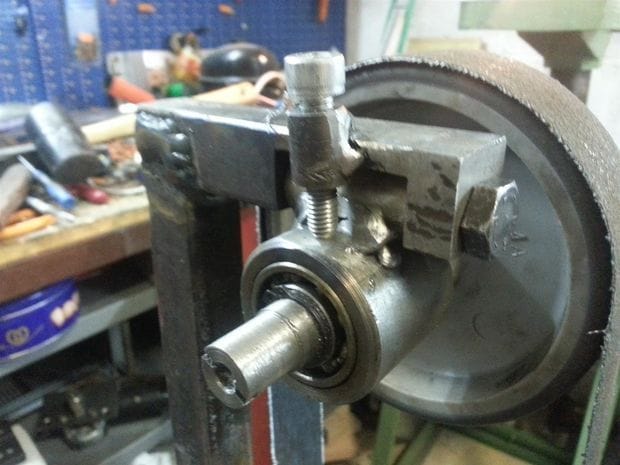

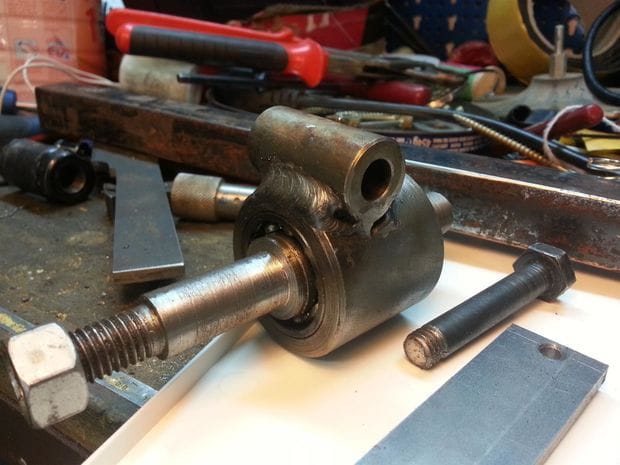

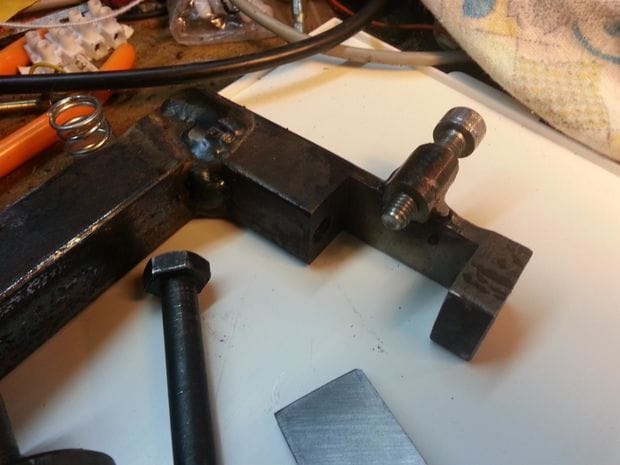

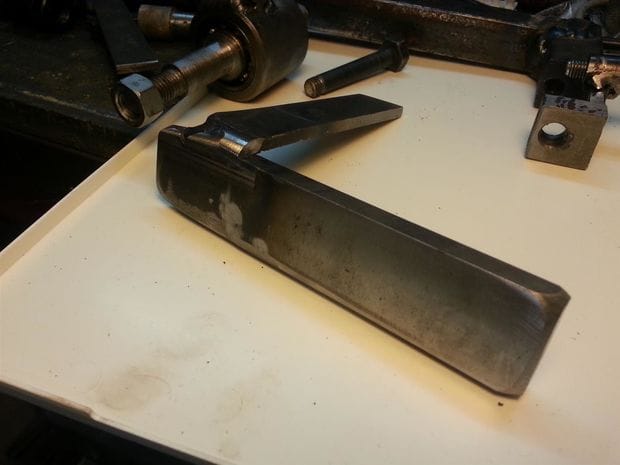

Верхняя часть выполнена в виде буквы Г. Нижняя часть стойки устанавливается в профильную трубу на опоре. Предварительна в трубу устанавливается пружина. Таким образом весь верхний узел оказывается подпружиненным. В верхней части узла, на оси, устанавливается колесо. Для регулирования угла наклона колеса, вверху закрепляется болт.
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками
Ленточно-шлифовальный станок своими руками

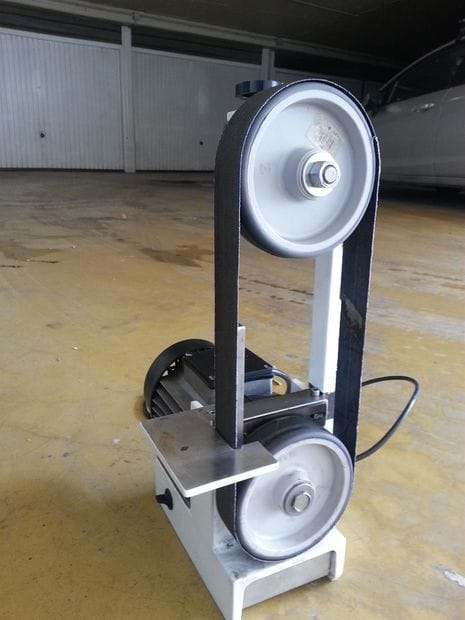

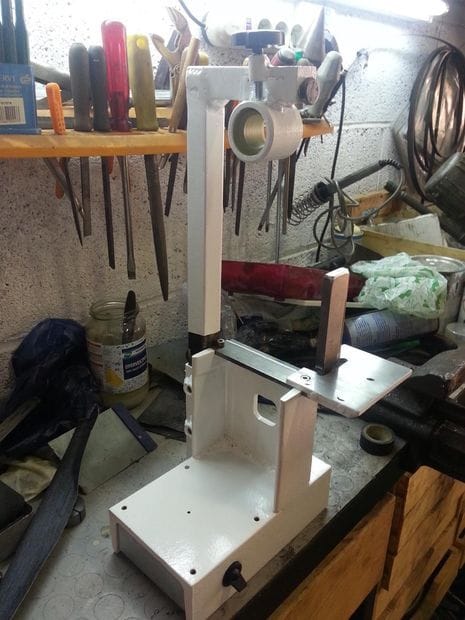

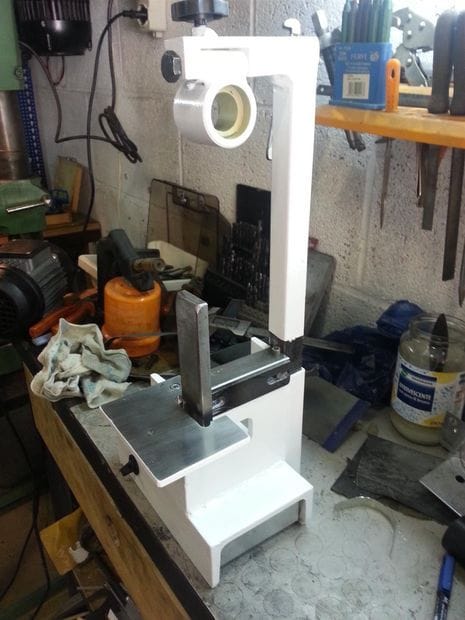

Ленточно-шлифовальный станок готов. Вес процесс изготовления станка можно посмотреть на видео.
