Вакуумная камера полезное устройство в арсенале самодельщика. С помощью вакуумной камеры можно, например, удалять воздух при отливке деталей или делать глубокую пропитку деревянных изделий красящими или защитными веществами. С помощью камеры можно даже мариновать шашлык. Именно такое устройство и решил сделать себе мастер-самодельщик. Для вакуумной камеры ему понадобились следующие

Инструменты и материалы:
-Ревизия Ø 110 мм -1 шт;
-Муфта Ø 110 мм -1 шт;
-Заглушки Ø 110 мм- 2 шт;
-Шаровый кран 1/2 дюйма с внутренней и наружной резьбой - 1 шт;
-Шаровый кран 1/2 дюйма с внутренней резьбой - 1 шт;
-Обратный клапан;
-Штуцер с переходником под шланг - 2 шт;
-Штуцер под манометр;
-Гайки - 6 шт;
-Резиновые прокладки - 6 шт;
-Латунный сгон - 1 шт;
-Крепежный фланец 1 шт;
-Манометр;
-Ручной автомобильный насос;
-Хомут-2 шт;
-Профильная труба;
-УШМ;
-Сварочный аппарат;
-ФУМ-лента;
-Герметик;
-Штангенциркуль;
-Напильник;
-Дрель;
-Сверла;
-Ножовка по металлу;
-Тиски;
-Гаечные ключи;
-Крестовая отвертка;
-Плоская отвертка;
-Плоскогубцы;
-Литол;

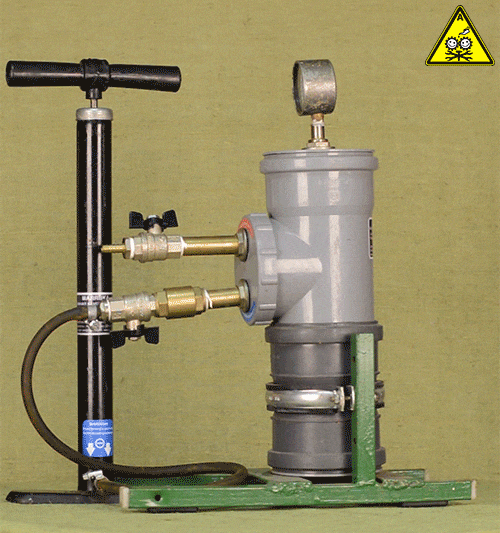

Вакуумная камера с вакуумным насосом

Шаг первый: запорная арматура
Запорную арматуру мастер разместил на крышке ревизии. Откручивает крышку. Напильником обрабатывает края юбки гайки. Плоскость гайка должна плотно прижиматься к плоскости крышки.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Прикладывает гайки с внутренней стороны. Делает разметку. Сверлит отверстия в крышке.
Вакуумная камера с вакуумным насосом

Дальше отрезает часть сгона с резьбой.
Вакуумная камера с вакуумным насосом

Собирает первый кран. Вкручивает в кран штуцер. С другой стороны, накручивает обратный клапан, стрелка клапана обращена наружу. В клапан вкручивает бочонок с гайкой и прокладкой. Второй кран собирает также за исключением обратного клапана. При сборке автор уплотнял резьбовые соединения ФУМ-лентой и герметиком.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Устанавливает арматуру на крышку. Закручивает крышку на место. На ревизию одевает муфту. Снизу муфты устанавливает на герметик крышку. Верхняя крышка, устанавливаемая на ревизию, ставиться без герметика.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Вакуумная камера с вакуумным насосом

Шаг второй: мановакуумметр
Мановакуумметр это прибор который измеряет не только давление, но и разрежение. Поскольку цена, на такой прибор, высока, мастер решил сделать его самостоятельно. В качестве исходного автор использовал манометр низкого давления редуктора газосварки.
Разбирает манометр.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

При давлении зубчатая планка, через рычаг, вращает шестерёнку со стрелкой. Так как планка изначально стоит в крайнем положении, то при разряжении ей просто некуда будет двигаться. Для того что бы прибор показывал в обе стороны необходимо начальное положение сделать посередине планки.
Переставляет планку в средне положение. Для того что бы планка стала автору пришлось подогнуть рычаг.
Вакуумная камера с вакуумным насосом

Собирает мановакуумметр. В первоначальном варианте наклеивает цифры согласно работе прибора. В дальнейшем мастер установил на прибор новую шкалу.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Устанавливает прибор на верхнюю крышку. Конечно прибор не точен, но главное, что он показывает есть ли в камере вакуум.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Шаг третий: вакуумный насос
Что бы создать в камере вакуум нужно откачать из нее воздух. Для этих целей автор-самодельщик переделал ручной автомобильный насос.
Разбирает насос. Снимает шланг, откручивает штуцер. Вынимает шток.
Вакуумная камера с вакуумным насосом

Рассверливает отверстие в штуцере и вынимает из него шарик.
Вакуумная камера с вакуумным насосом

Вкручивает штуцер на место. На него надевает шланг, фиксирует хомутом.
Вакуумная камера с вакуумным насосом

Вакуумная камера с вакуумным насосом

Дальше нужно переделать поршень.
Вакуумная камера с вакуумным насосом

Снимает с поршня манжету. Обрезает верхнюю юбку поршня. Верхняя и нижняя юбки должны быть одного диаметра. Переворачивает манжету и одевает её на поршень. Смазывает поршень литолом и устанавливает на насос. Теперь насос будет не накачивать воздух, а откачивать.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Шаг четвертый: подставка
Из профильной трубы сварил подставку. С помощью фланца закрепил камеру на подставке.

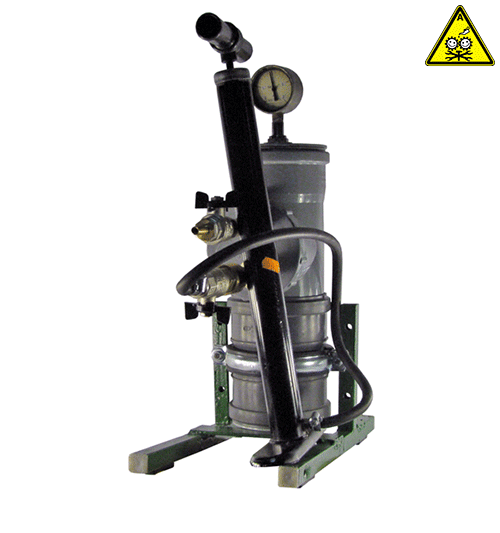

Вакуумная камера с вакуумным насосом

Шаг пятый: испытания и ремонт
При испытаниях автор создал в камере разрежение равное 1 по шкале прибора. За сутки испытаний стрелка отклонилась на 1,5 деления.
После восьми лет использования установки единственным слабым местом оказался шланг.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Шланг был заменен. Так же были добавлены информационные таблички.
Вакуумная камера с вакуумным насосом
Вакуумная камера с вакуумным насосом

Небольшой видеоролик о вакуумном устройстве.
