В этой статье рассмотрим, как автор-самодельщик, из подручных материалов, смастерил поворотный столик для фотографирования небольших объектов.

Инструменты и материалы:
-Микроволновая печь;
-Пластиковый поддон;
-Разделочная доска;
-Провод питания с вилкой и выключателем;

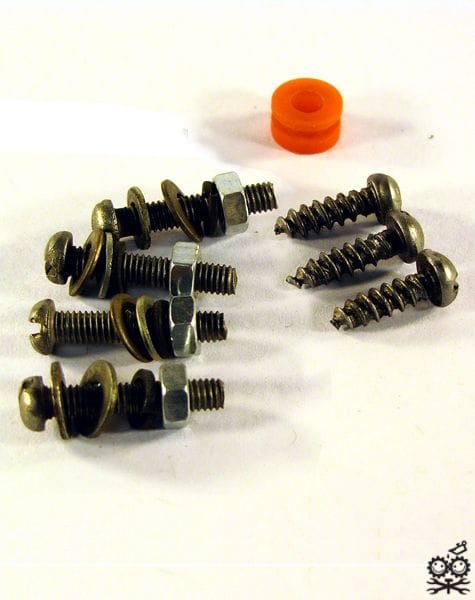

-Болт м4 с гайкой и шайбой-4 шт;
-Шурупы 3*10 мм - 3 шт;
-Резиновая заглушка;
-Отвертка;
-УШМ-ка;
-Ножницы по металлу;
-Дрель;
-Линейка;
-Карандаш;
-Шило;

Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Шаг первый: микроволновая печь
Все основные детали мастер взял от микроволновой печи, с не рабочим магнетроном. Используя отвертку и УШМ-ку разбирает микроволновку. Для дальнейшей работы понадобится вся нижняя часть. Площадка, роллер, Двигатель, провод, куплер, стеклянная тарелка.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Шаг второй: поворотный столик

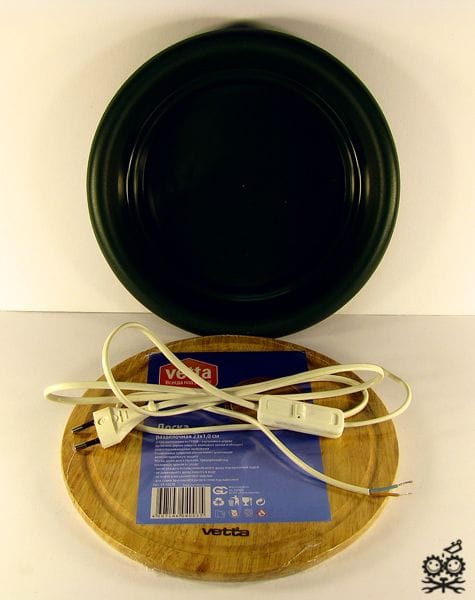

Для своего изделия автор взял круглую разделочную доску диаметром 230 мм и толщиной 10 мм. На доске присутствует паз диаметр которого совпадает с диаметром роллера.

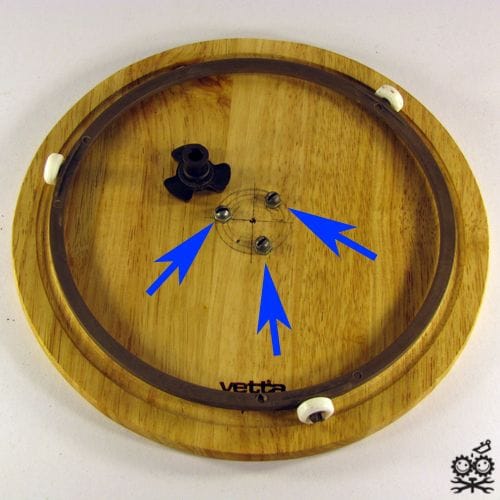

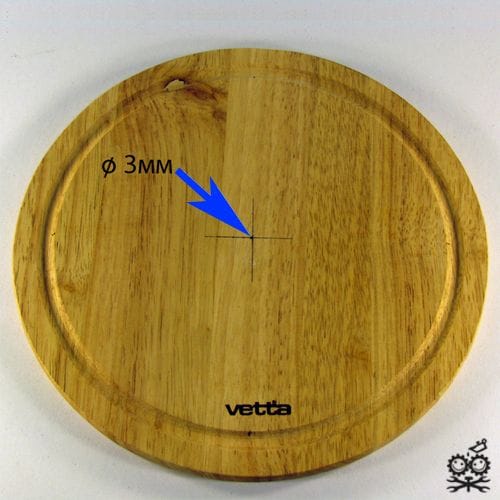

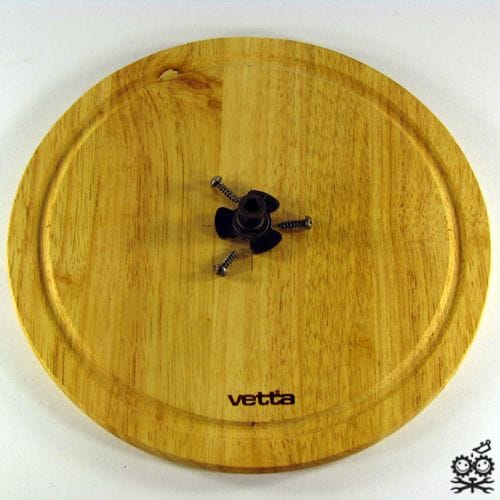

Находит центр доски. Сверлит отверстие диаметром 3 мм. Прикладывает по центру куплер и размечает места под зацепы. В качестве зацепов будут использованы шурупы с подложенными под шляпки гайками. Вкручивает шурупы. Примеряет куплер. Устанавливает в паз роллер. Роллер точно становится в паз.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Шаг третий: площадка
К площадке прикладывает пластиковую тарелку и обводит по контуру. Ножницами обрезает по разметке. По краю площадки сверлит, крест на крест, четыре отверстия диаметром 4,5 мм.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Шаг четвертый: сборка
Устанавливает на площадку тарелку. В тарелке делает отверстия, как на площадке. В боковой поверхности сверлит отверстие под провод. Устанавливает в отверстие заглушку протягивает провод. Закрепляет электромотор. Соединяет клеммы провода и мотора. Прикручивает пластиковую тарелку к платформе.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

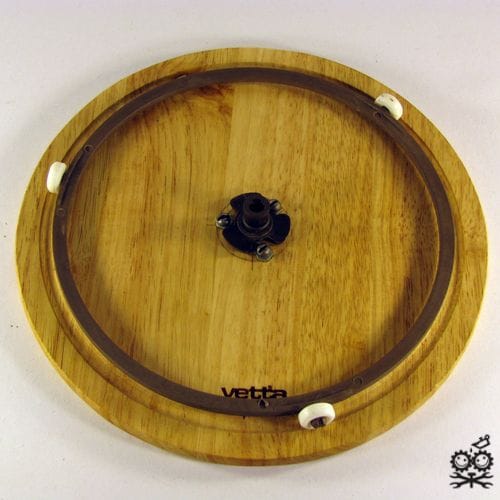

Закрепляет куплер на валу двигателя. Устанавливает роллер и тарелку.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Поворотная платформа готова. Можно использовать штатную стеклянную тарелку, но лучше деревянную.
Поворотная платформа для фотосъемки

Так же можно установить на платформу другой столик. Центруются столики с помощью шила.
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки
Поворотная платформа для фотосъемки

Поворотный столик готов. Скорость вращения столика 5 об\мин.

Ну и фото испытаний.
Поворотная платформа для фотосъемки

Поворотная платформа для фотосъемки

В дальнейшем мастер сделал еще один поворотный круг, с другим, более мощным приводом. Но об этом в другом обзоре.
