Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете и научитесь самостоятельно делать велосипедные прицепы без применения сварочного аппарата. В данном случае представлен вариант для перевозки байдарок, но по тому же принципу можно сделать и обычный прицеп-тележку для транспортировки урожая с дачи)) да и просто что то перевозить удобно на таком прицепчике)

Автор увлекается активными видами отдыха и один из них -это сплав по реке на байдарке. Ранее было довольно затруднительно доставить каяк к месту сплава по реке и поэтому было решено изготовить прицеп-трейлер к велосипеду для транспортировки лодок. Мастер постарался сделать все максимально просто, чтоб следуя его примеру смогли повторить обычные люди, не имеющие лишних средств для покупки спец-прицепа и инструмента для его изготовления. В представленном примере, понадобиться только необходимый минимум. Как всегда все предельно просто и бюджетно, итак поехали)

Прицеп сделан без применения сварочного аппарата, что максимально упрощает его создание. Основу составляет изогнутая труба 1.9 мм которая несет на себе до 60% нагрузки. Рама прицепа деревянная скрученная болтами и гайками. Колеса использованы от садовой тачки диаметром 25 см. Прицепное устройство сборное, резиновый автомобильный шланг, металлическая пластина, болты, гайки, заглушка на трубу с резьбой.

И так, давайте рассмотрим процесс сборки прицепа более внимательно.

Материалы

1.водопроводная труба 1.9 мм
2. колеса от садовой тачки, диаметр 25 см
3. болты, гайки, шайбы, гравера
4. резиновый автомобильный шланг
5. деревянные рейки
6. заглушка с резьбой для трубы
7. ремни для крепления байдарок
8. краска

Инструменты

1. ножовка по металлу
2. трубогиб
3. набор гаечных ключей
4. молоток
5. ножовка по дереву
6. дрель
7. плоскогубцы
8. кисть
9. рулетка
10. наждачная бумага

Пошаговая инструкция по созданию велосипедного прицепа для перевозки байдарок своими руками.

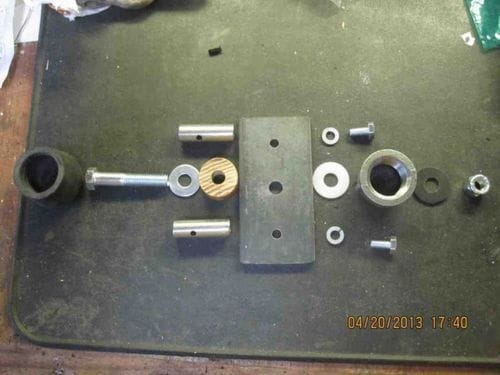

Главное в деле создания велосипедных прицепов -это правильно сделать сцепное устройство, чтобы оно не мешало движению и было надежно закреплено. В данном случае автор сделал его из резинового автомобильного армированного шланга. За основу взята металлическая пластина и в ней просверлено 3 отверстия, одно посередине для соединения водопроводной трубы 1.9 мм через заглушку с резьбой.
Велосипедный прицеп для перевозки байдарок

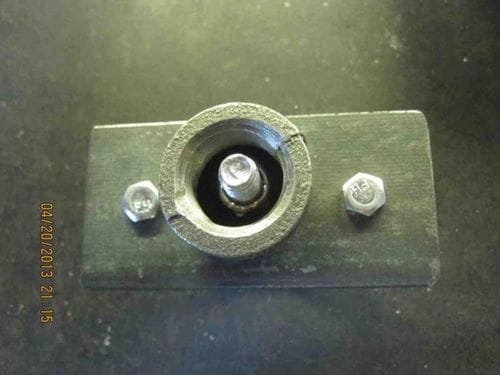

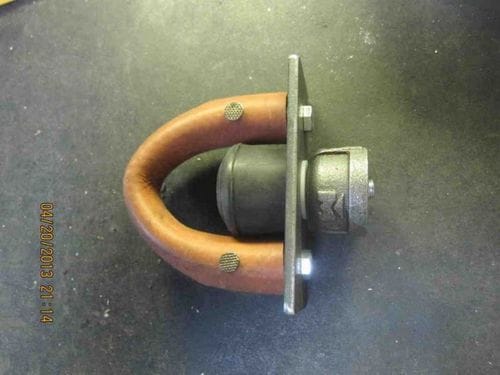

Собираем, по бокам закручены на болты полые трубки, где в боковой части просверлено отверстие под шпиндель, так же можно ввернуть обычный болт и зафиксировать гайкой, а потом с боку просверлить отверстие.
Велосипедный прицеп для перевозки байдарок
Вставляем резиновый автомобильный шланг и в просверленные отверстия вставляем шпиндель или болт и закручиваем гайкой для большей надежности.
Велосипедный прицеп для перевозки байдарок

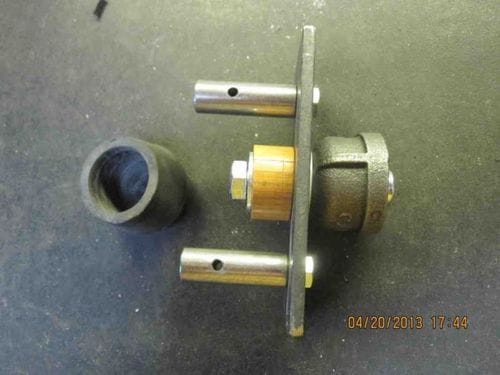

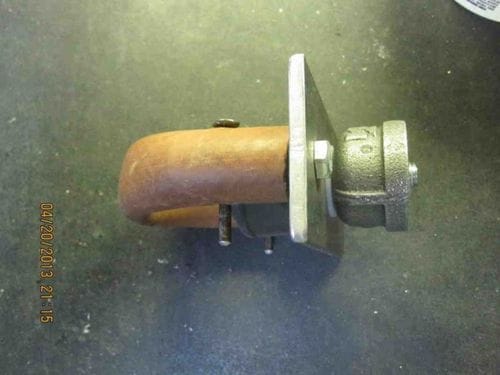

К трубе прицепа устройство подсоединяется через заглушку с резьбой которая зафиксирована посередине сцепного устройства.
Велосипедный прицеп для перевозки байдарок
На трубе как вы поняли тоже следует нарезать резьбу.
Велосипедный прицеп для перевозки байдарок

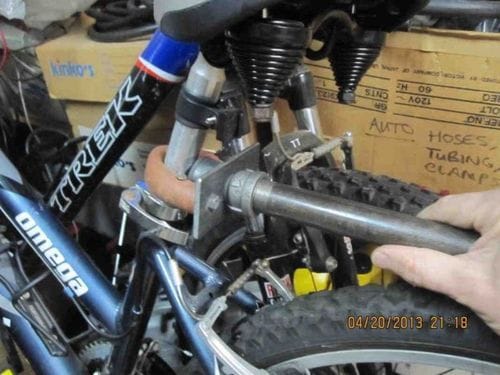

Прицепляем к велосипеду.
Велосипедный прицеп для перевозки байдарок

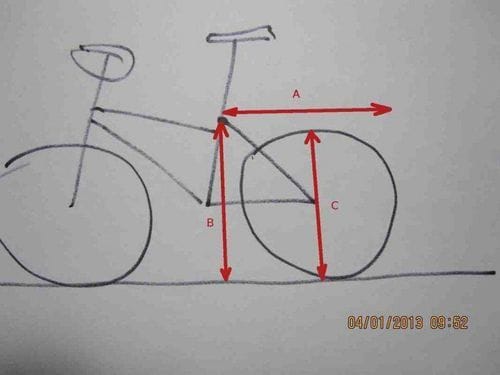

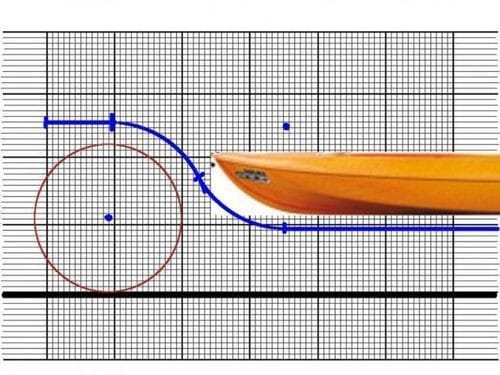

Далее согласно чертежам и наброскам автора изготавливается труба которая составляет основу рамы прицепа.
Велосипедный прицеп для перевозки байдарок
Велосипедный прицеп для перевозки байдарок

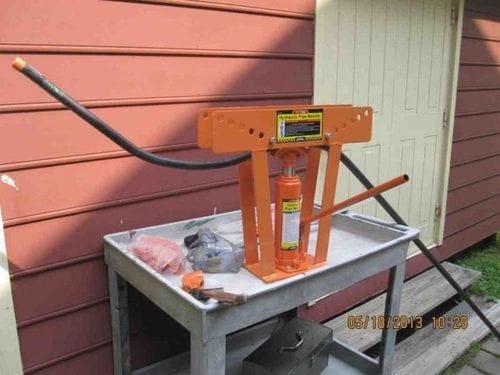

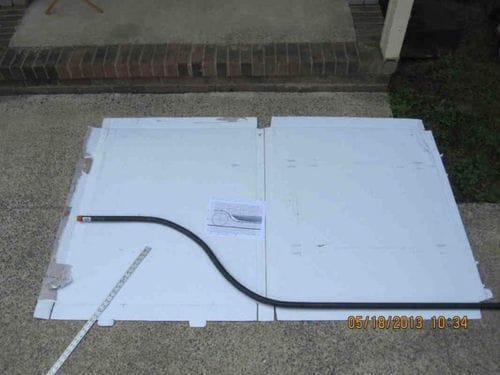

Гнем трубу.
Велосипедный прицеп для перевозки байдарок
Учтите, что труба не должна в последующем мешать движению велосипеда и не задевать за заднее колесо.
Велосипедный прицеп для перевозки байдарок

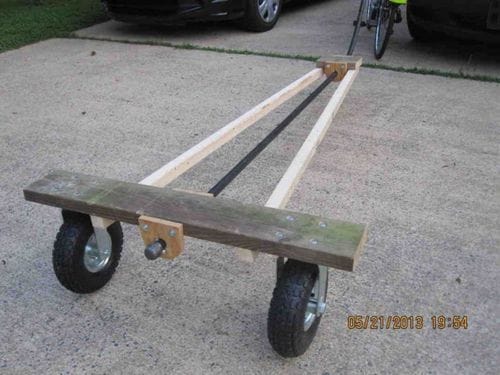

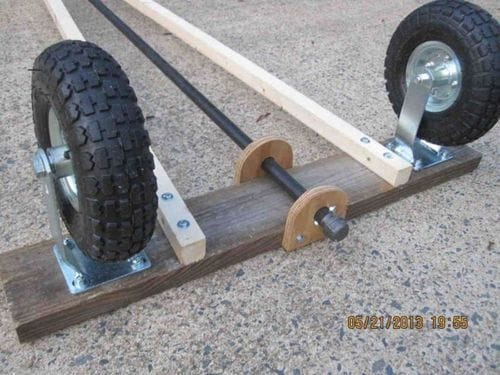

Далее мастер делает мост прицепа из деревянной доски и крепит болтами и гайками колеса от садовой тачки диаметром 25 см.
Велосипедный прицеп для перевозки байдарок

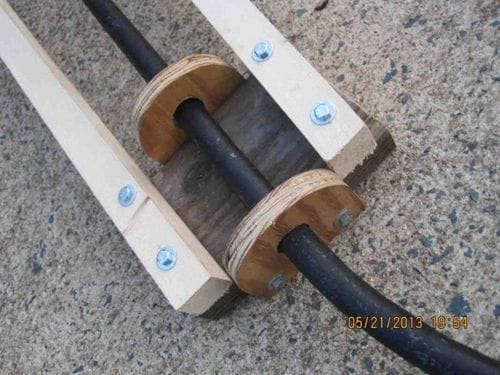

Трубу крепит вот таким образом в передней части прицепа.
Велосипедный прицеп для перевозки байдарок

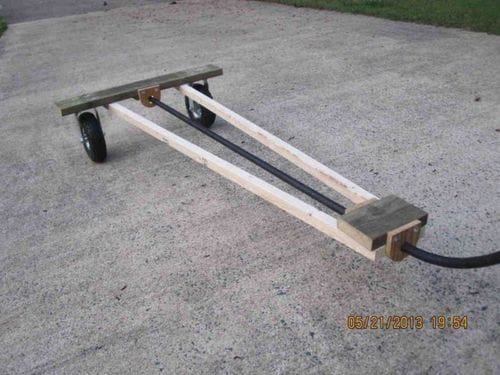

Труба проходит по всей длине рамы и имеет возможность поворота в 3600 То есть жестко крепить ее не следует, потому как на дороге она просто будет повторять неровности дорожного покрытия.
Велосипедный прицеп для перевозки байдарок
Вот такая просто супер-простяцкая конструкция велосипедного прицепа))
Велосипедный прицеп для перевозки байдарок

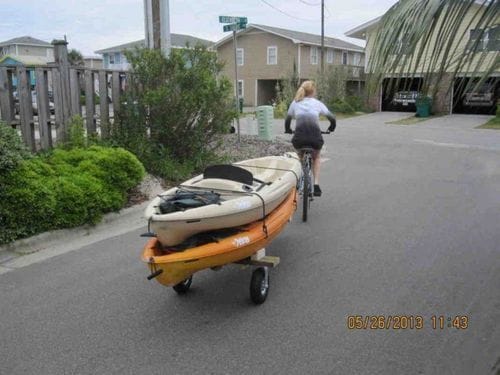

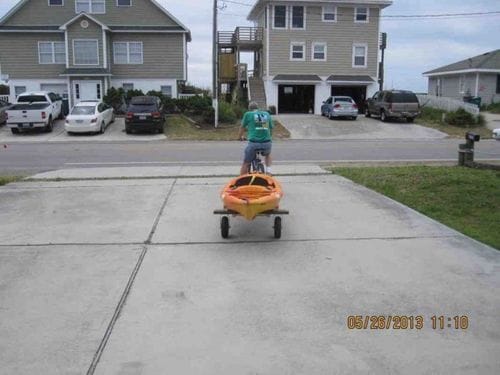

А далее укладываем байдарки и в путь-дорогу)
Велосипедный прицеп для перевозки байдарок
Велосипедный прицеп для перевозки байдарок
Велосипедный прицеп для перевозки байдарок
Велосипедный прицеп для перевозки байдарок

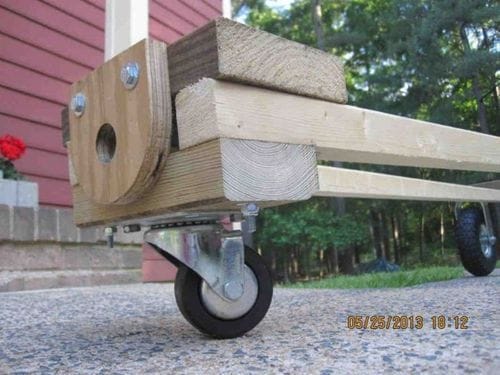

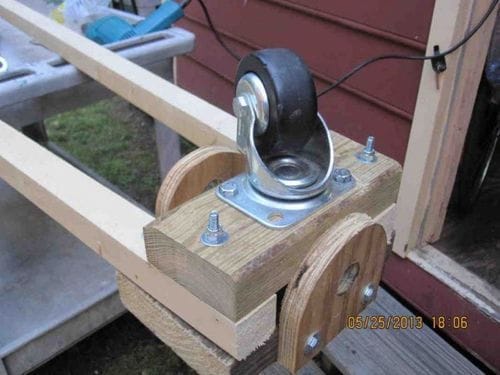

В процессе эксплуатации было добавлено небольшое колесо в передней части прицепа, чтоб было удобно ставить прицеп отцепив его от велосипеда.
Велосипедный прицеп для перевозки байдарок

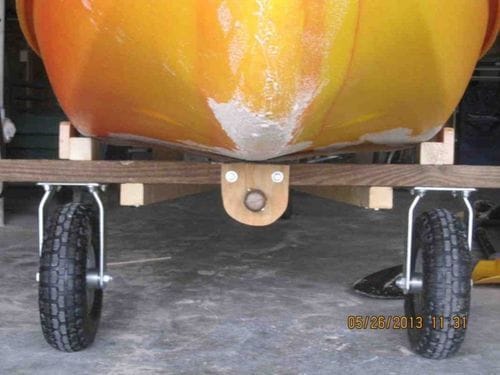

Таким образом прицеп стоит устойчиво, а днищу байдарки нечего не угрожает)
Велосипедный прицеп для перевозки байдарок
Так же было принято решение сделать крепление сцепного устройства выше или же за само сидение велосипеда.
Велосипедный прицеп для перевозки байдарок

Как видим все довольно таки просто и под силу сделать неопытному в слесарном деле человеку, а главное что можно обойтись без сварочного аппарата, потому как не у всех он есть, да и не каждый умеет им пользоваться. Единственная сложность -это согнуть трубу, но если есть трубогиб то это просто пустяк)

Пошаговая инструкция вам предоставлена, так что дерзайте друзья!

На этом все, всем Большое спасибо за внимание!
