Делаем гриль из старого бойлера

Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Если у вас имеется старый бойлер, не спешите его выбрасывать. Из него можно сделать много интересных и полезных вещей. Конкретной в данном случае мы рассмотрим, как можно сделать из бойлера отличный гриль.

Автор оснастил свой гриль четырьмя ножками, а его высота составила 1 метр. В диаметре гриль составляет 40 см, чего вполне хватает для бытовых нужд.

Материалы и инструменты для самоделки:
- старый бойлер;
- болгарка с шлифовальным и отрезными дисками;
- плоскогубцы, отвертки, кусачки и другие классические инструменты мастера;
- уголок или другой подходящий материал для создания ножек;
- дрель со сверлами;
- сварка;
- термостойкая краска (у автора черная);
- петля с замком для поддувала;
- болты, гайки, шайбы и другие крепежные детали;
- гриль круглой формы.

Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

В целом дрель может не понадобится, просто автор решил все сделать разборным, соединяя конструкцию болтами с гайками. Можно в принципе все это просто сварить, если все детали сделаны из стали.

Процесс изготовления гриля:

Шаг первый. Подготавливаем бойлер
В первую очередь нужно взять бойлер и удалить все лишнее. Как правило, бойлеры сверху отделывают теплоизоляцией, дабы те долго хранили воду теплой. Эту изоляцию нужно всю тщательно счистить. Возможно, сперва ее нужно будет срезать болгаркой или острым ножом, в зависимости от того, из чего сделана обшивка. Ну а далее берется болгарка с зачистным кругом и с помощью нее удаляется весь изоляционный материал.
Важно помнить, что остатки изоляции при использовании гриля начнут дыметь.

Шаг второй. Режем бойлер
Теперь бойлер нужно разрезать. Тут понадобится снова болгарка. Автор решил выбрать ту часть бака, где расположен кронштейн, с помощью которого бак крепится к стене. В будущем этот кронштейн понадобится для сборки деревянной плиты. Помимо этого автор также вырезал на заготовке проем для установки решетки.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг третий. Изготовление ножек
Ножки делаются очень просто, тут нужен будет стальной уголок или же элементы металлических стеллажей, какие и использовал автор. Для крепления было принято решение использовать болты. Но для простоты процедуры все можно соединить сваркой. Что касается длины, то для удобства приготовления пищи было принято решение сделать ножки длиной 75 см.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг четвертый. Прикручиваем ножки
Используя в качестве крепления ножек болты с гайками, автор одним ударом убил двух зайцев. Благодаря выступающим внутрь винтам теперь можно установить решетку гриля.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Каждая ножка крепится двумя болтами с гайками, поэтому под них нужно будет просверлить отверстия в резервуаре. Тут очень важно, чтобы верхние отверстия находились на одном уровне, так как тут будет располагаться решетка. Лучше всего отметить от верхней части пару точек и затем провести вокруг линию. Ножки также должны располагаться на одинаковом расстоянии друг от друга.

После сборки оказалось, что гриль стоит не очень надежно. Чтобы сделать ножки жестче, автор добавил в нижнюю часть крестовину.

Шаг пятый. Поддувало для гриля
Для эффективной работы гриля автор решил оснастить его поддувалом. Для этого в нижней части емкости нужно вырезать окно. Образовавшуюся пластину выбрасывать не нужно, из нее делается дверка. Дверку нужно закрепить на петли, а также приделать засов. Важно позаботиться о ручке, она не должна активно проводить тепло, так как будет сильно нагреваться при использовании гриля. Автор сделал ее из болта и нескольких гаек.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Чтобы закрепить нижнюю решетку, будут нужны два стальных стержня. Их автор просто вваривает на нужном уровне, обрезав лишнее. Если приварить стержни возможности нет, можно использовать стержни с резьбой и закрепить и гайками с шайбами.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг шестой. Крепление для деревянной плиты
Деревянная плита является очень удобным дополнением к грилю, правда сам гриль при этом должен быть хорошо зафиксирован. Сюда можно будет ставить тарелки с приготовленной пищей и так далее. Для деревянной плиты автор сверлит в кронштейне бойлера отверстия, а затем вставляет в них стержни с резьбой. Впоследствии на эти стрежни будут надеты деревянные бруски и стянуты гайками.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг седьмой. Покраска
На этом этапе автор красит деталь, изготовленную из бойлера. Предварительно нужно содрать всю ржавчину и хорошенько зашлифовать поверхность. Краска тут будет нужна термостойкая, так как емкость сильно нагревается.
Делаем гриль из старого бойлера

Шаг восьмой. Сборка
После покраски вся конструкция опять собирается. С помощью уровня желательно измерить наклон гриля и отрегулировать ножки.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Также теперь автор крепит шарнир и задвижку поддувала. Для таких целей использовались заклепки. Можно применять также болтики с гайками.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг девятый. Изготовление и установка внутренней решетки
На внутреннюю решетку будут загружаться угли, а снизу будет поступать воздух, что будет приводить к хорошему горению углей. Для изготовления решетки автор решил использовать стальную пластину, в которой просто насверлил отверстий. Найденная пластина уже имела пару рядов квадратных отверстий. Тут важно, чтобы пластина была толстой, так как угли при горении образуют высокую температуру.
Потом только останется положить пластину на вваренные в нижнюю часть стержни.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Шаг десятый. Собираем деревянную плиту
Деревянная плита собирается очень просто. Тут нужны будут деревянные брусья, которые нужно порезать по размеру. Далее в них сверлится по два отверстия, через которые будут проходить стержни с резьбой. У автора отверстия насверлены в виде буквы «V».
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Ну а потом весь этот бутерброд собирается и хорошенько стягивается гайками. Тут важно запастись хорошими большими шайбами, так как для стягивания нужно немалое усилие. Шайбы подкладываются с обеих сторон. На сборку у автора ушло 10 гаек. Две тут выступают в качестве опоры, а еще по две с другой стороны прижимают древесину. Остальные гайки нужны для фиксирования самих стержней. Затянуть все нужно хорошенько, используя гаечные ключи.

В итоге деревянную плиту можно хорошенько отшлифовать, а для защиты хорошо бы ее покрасить защитным лаком, краской и так далее.

В заключении следует упомянуть, что гриль должен быть надежно зафиксирован, иначе, если поставить на деревянную плиту что-то тяжелое, весь гриль может перевернуться. Его можно прикрутить к полу или же к большой тяжелой доске.

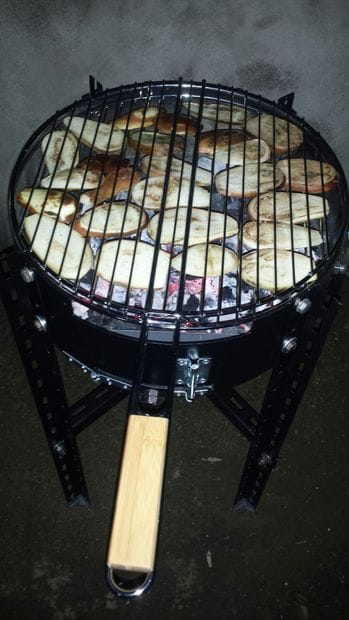

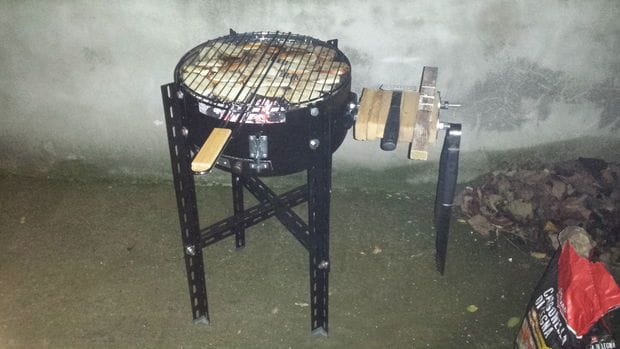

Шаг 11. Приступаем к испытаниям
Вот и все. Гриль собран, теперь его можно испытывать. По мнению автора, проект получился удачным и стоит потраченных сил.
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера
Делаем гриль из старого бойлера

Источник
