Недорогой и эффективный пылеулавливатель

Недорогой и эффективный пылеулавливатель

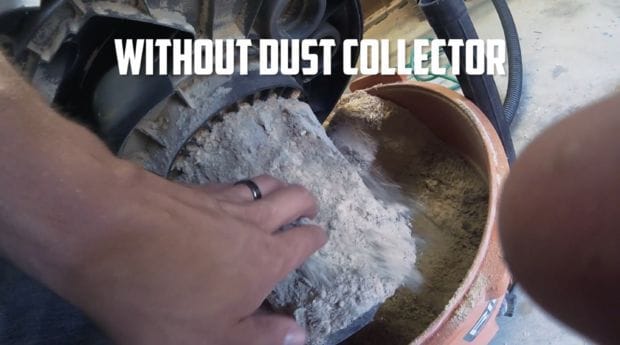

Во время работы в мастерской образуется много пыли. Для того что бы поддерживать относительный порядок нужно часто пользоваться пылесосом. И если у современных моделей пылесосов мусор попадает в контейнер, то старые модели в большинстве своем используют для сбора мусора одноразовые мешки. Постоянная замена мешков дорогое удовольствие. Да и на современных моделях пыль забивает фильтры. Исправить ситуацию поможет дополнительный пылесборник. Именно такое приспособление и решил сделать мастер-самодельщик.

Инструменты и материалы:

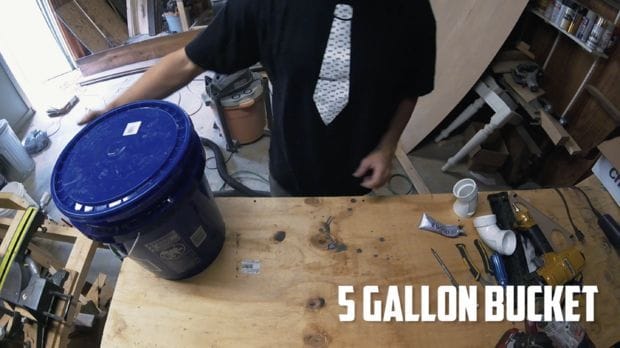

-Пластиковое ведро с крышкой;
-Два колена из ПВХ;
-Два шланга пылесоса;
-Переходник;
-Четыре винта;
-Клей;
-Термоклей;
-Дрель;
-Газовая горелка;
-Нож;
-Маркер;

Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Шаг первый: соединение колена и шланга

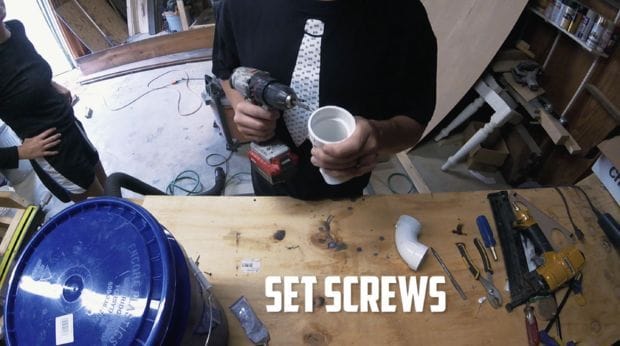

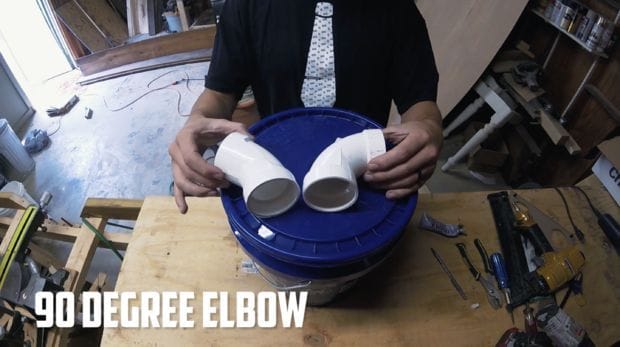

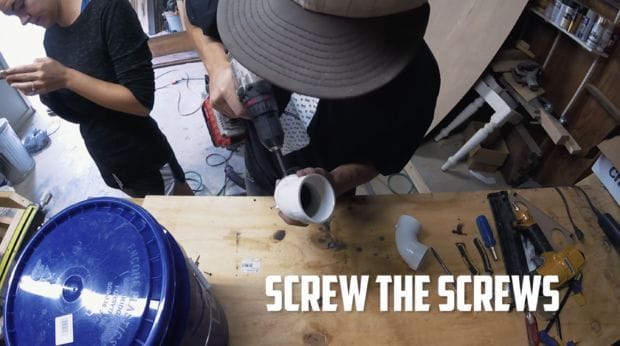

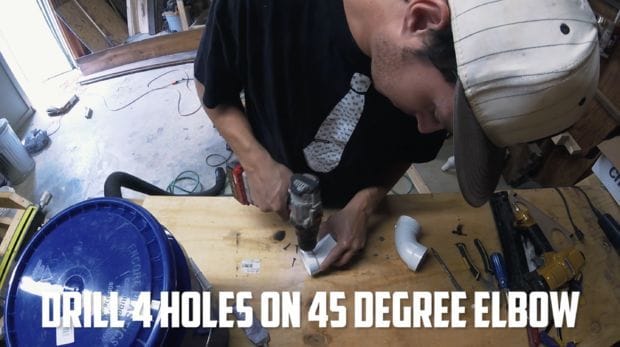

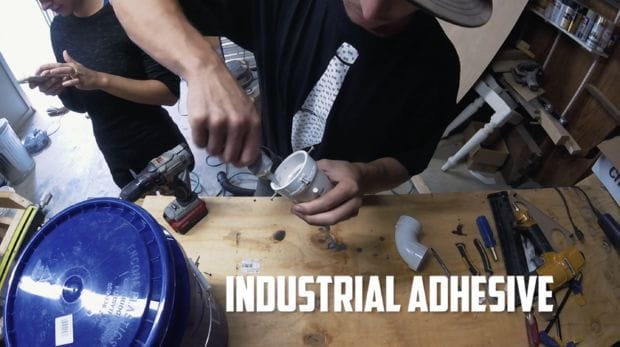

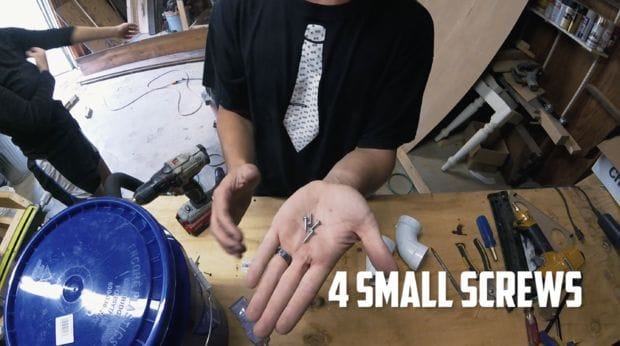

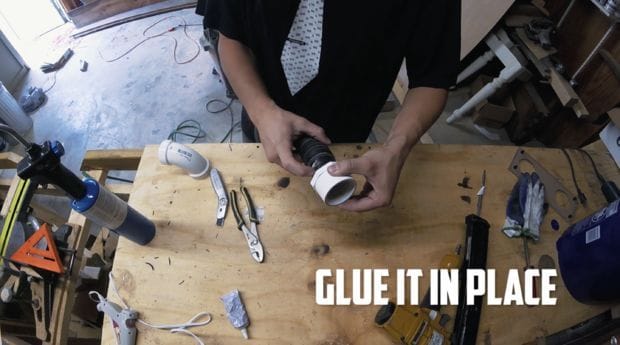

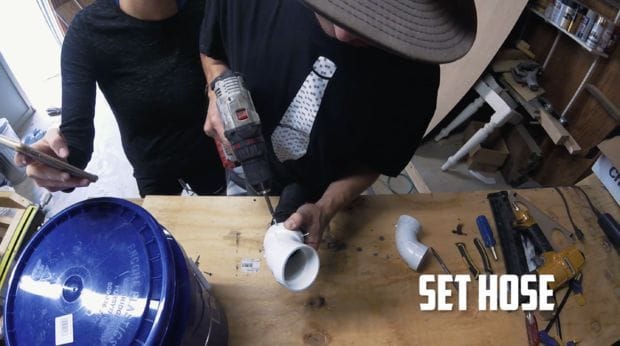

Для проекта автор использовал два колена 45 и 90о. По окружности широкой части 45о колена автор сверлит четыре отверстия для винтов. С внутренней стороны колена наносит клей. Соединяет колено с всасывающей трубой пылесоса и фиксирует винтами.
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Шаг второй: верхняя часть

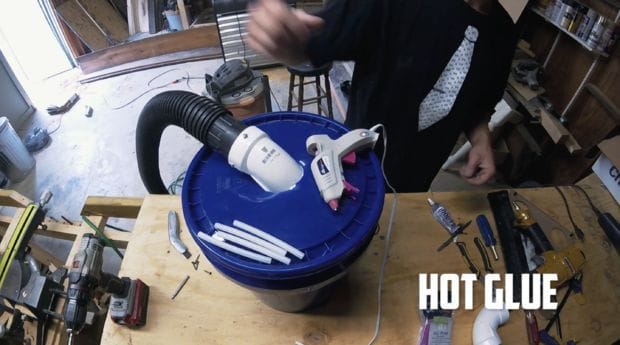

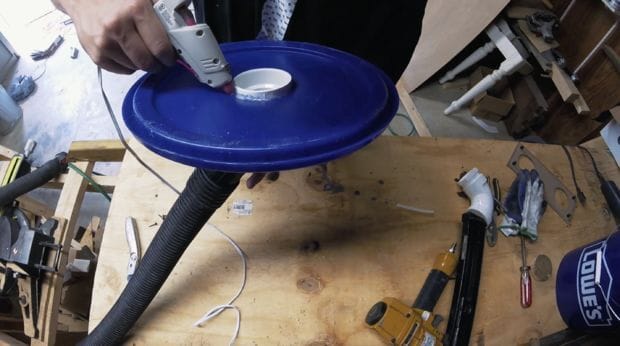

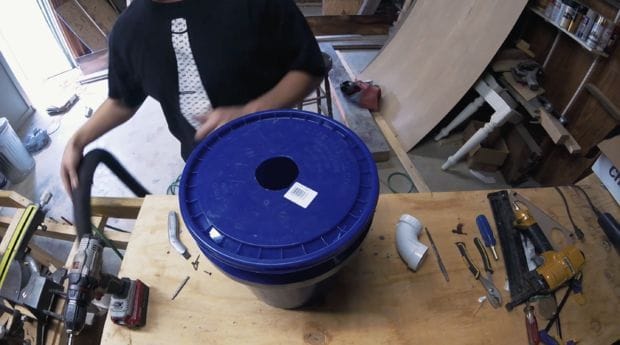

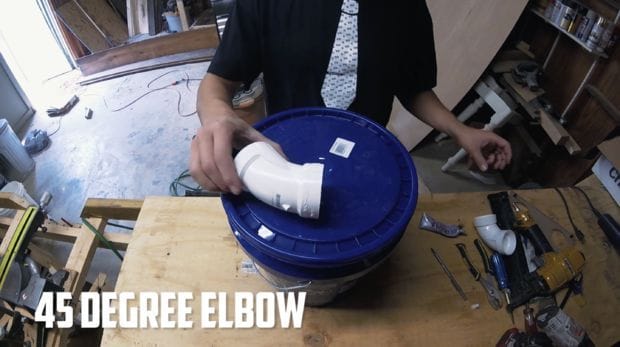

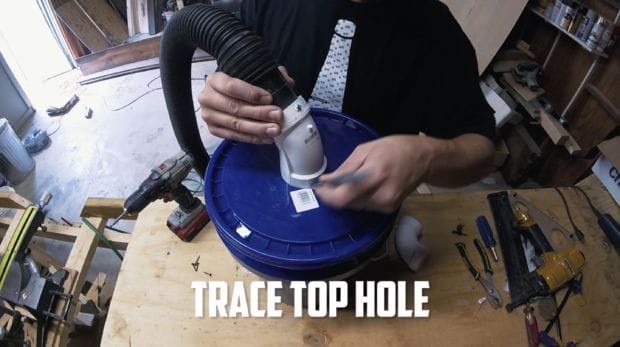

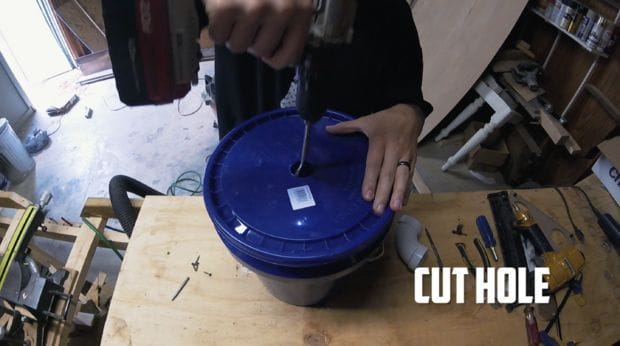

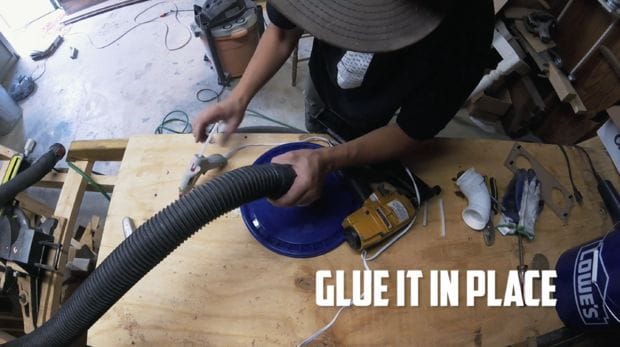

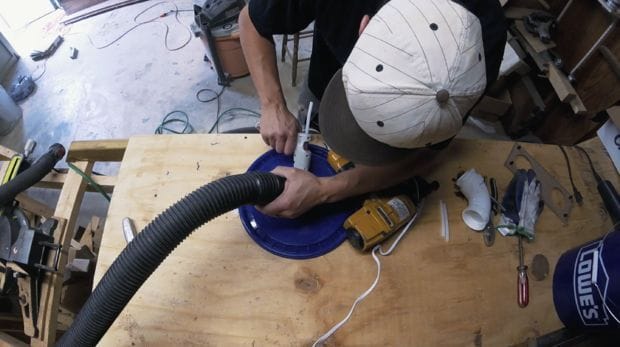

К центру крышки прикладывает торец колена, обводит маркером. Сверлит в крышке отверстие. Устанавливает в отверстие колено. Наносит на место соединения термоклей.
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Шаг третий: соединение шланга с переходником

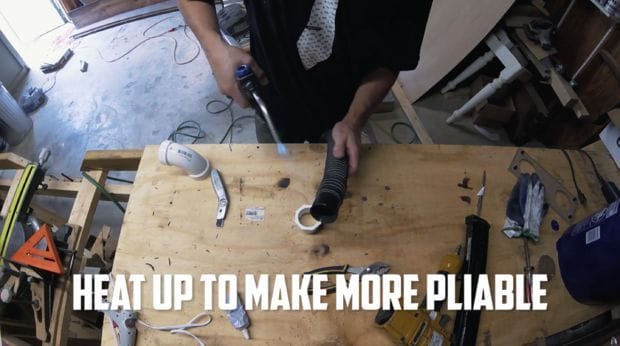

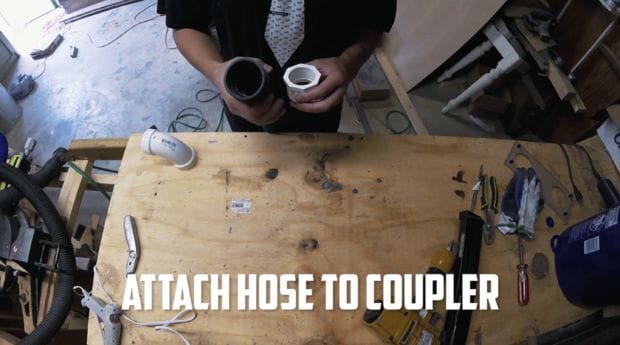

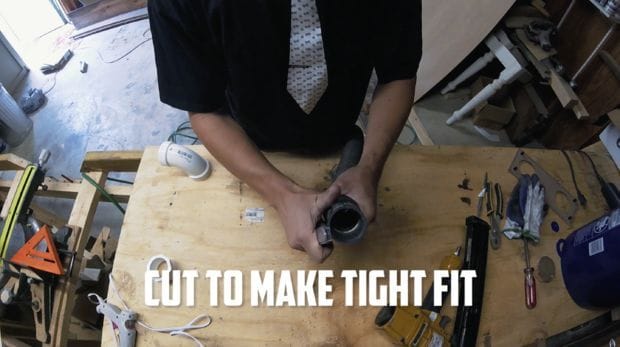

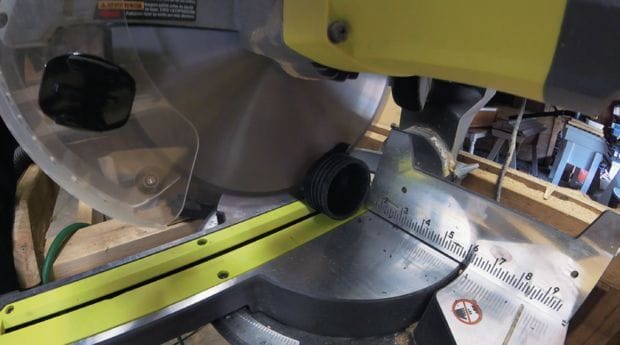

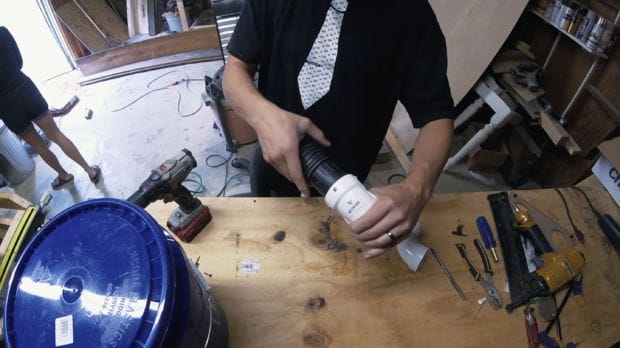

Всасывающий шланг пылеуловителя автор решил сделать съемным. Отрезает от шланга широкий конец. Надрезает край шланга. Для размягчения обрабатывает горелкой и надевает на него переходник.
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Шаг четвертый: установка бокового колена

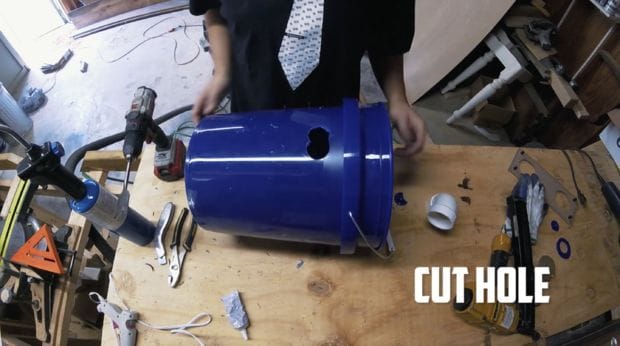

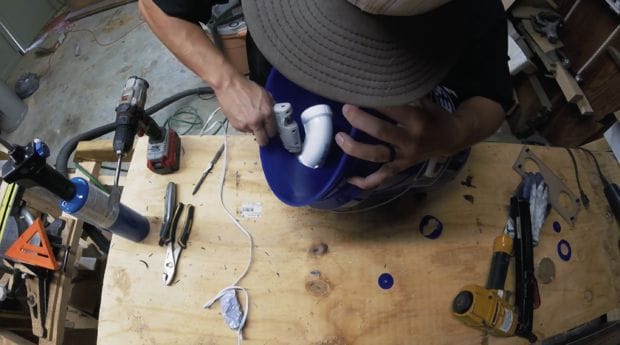

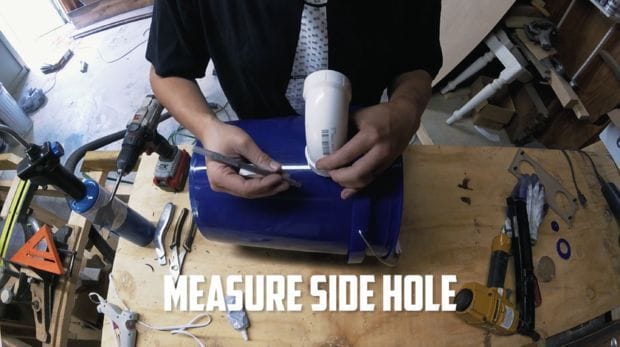

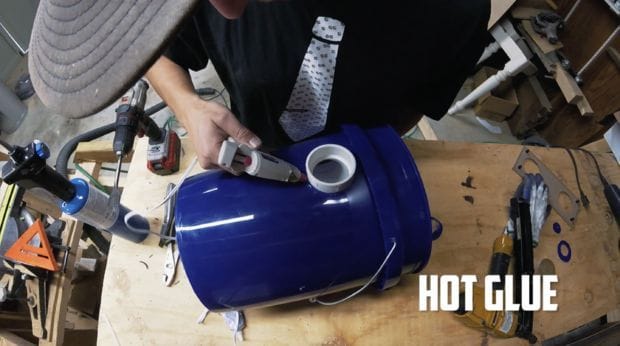

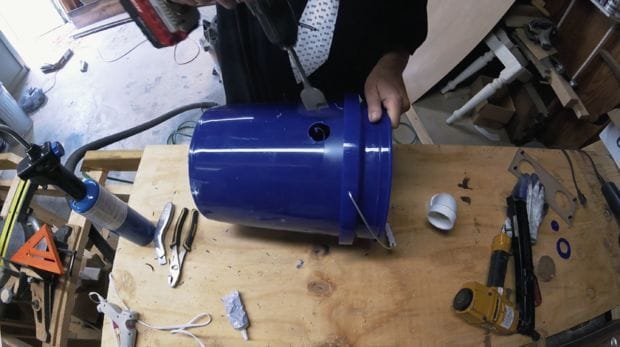

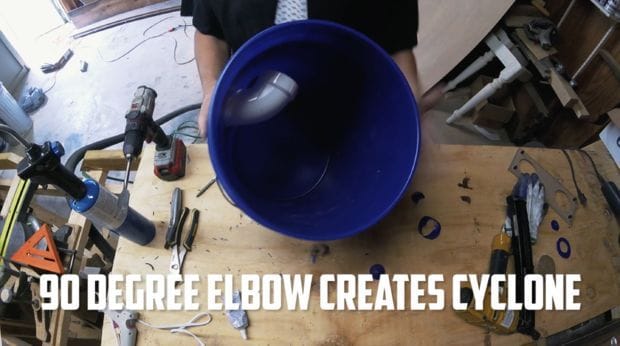

Здесь автор использует колено 90о. В верхней части ведра делает отверстие. Устанавливает колено как показано на фотографии. На место соединения, с двух сторон, наносит термоклей.
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Шаг пятый: испытания

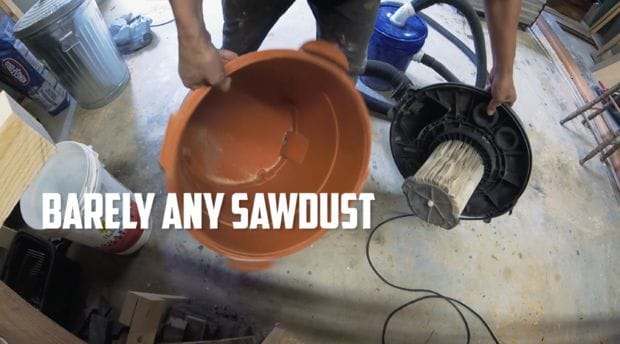

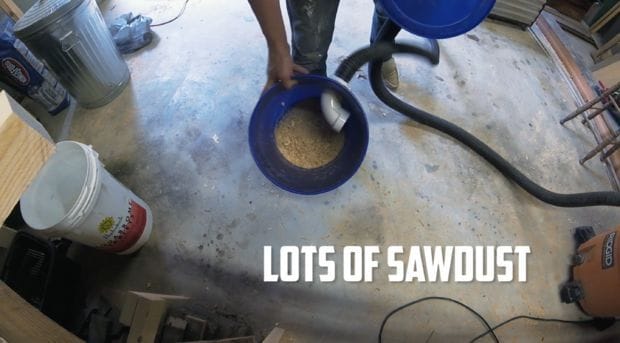

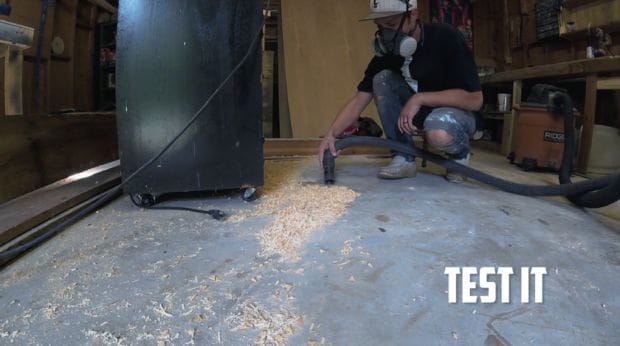

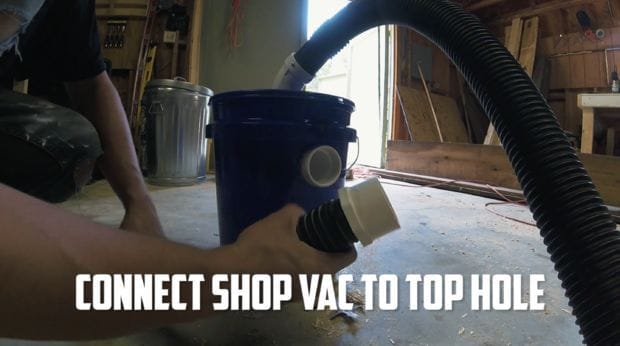

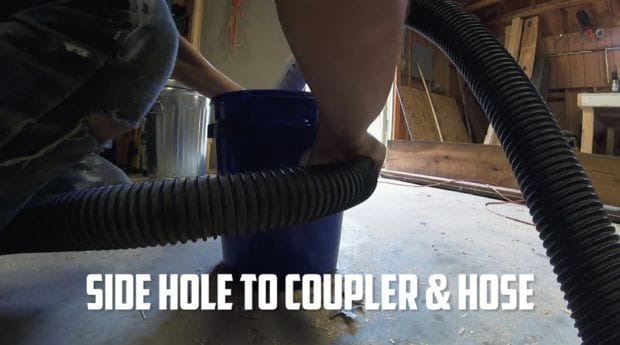

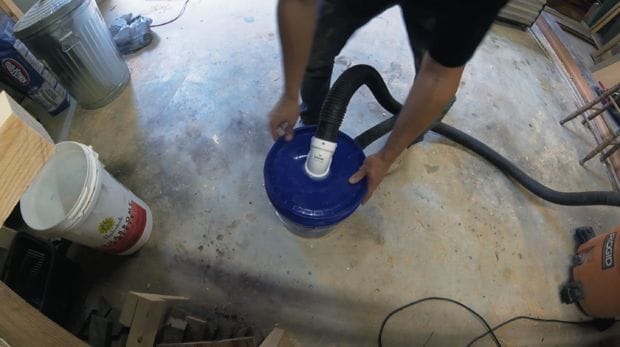

Осталось подсоединить шланг и проверить пылеулавливатель в работе. Как видно из фотографий во время испытания весь мусор остался в пылесборнике.
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель
Недорогой и эффективный пылеулавливатель

Вот так с минимумом затрат автор сделал эффективное приспособление. Процесс изготовления пылеулавливателя можно посмотреть на видео.
