Ультразвуковой дальномер

Привет! Друзья. Сегодня я вам покажу и расскажу, как сделать ультразвуковой дальномер из не дорогих китайских комплектующих на Arduino.
Ультразвуковой дальномер

Для него нам понадобиться.

1) Arduino Nano.
2) Корпус.
3) Пара переключателей.
4) Ультразвуковой датчик.
5) Дисплей с десятичными точками, на 95 микросхеме.
6) Батарейный отсек для трёх «пальчиковых» батареек.
7) Монтажный провод.
8) Паяльник, припой и т.д.
Ультразвуковой дальномер
Ультразвуковой дальномер


Изготовление:

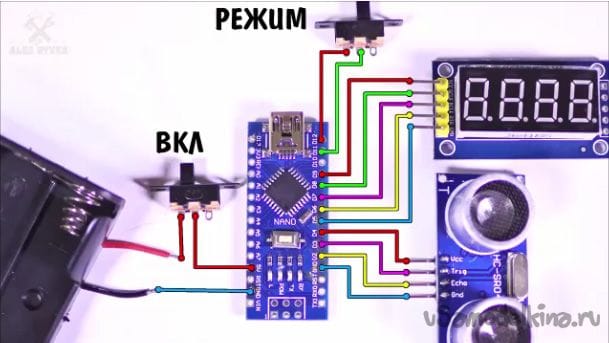

1) Для начала рассмотрим схему ниже, по ней мы и будем собирать наш дальномер.
Ультразвуковой дальномер

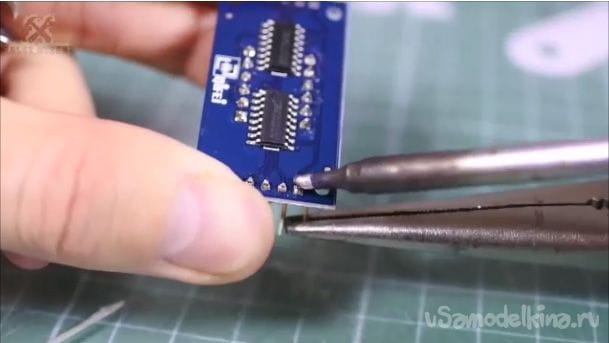

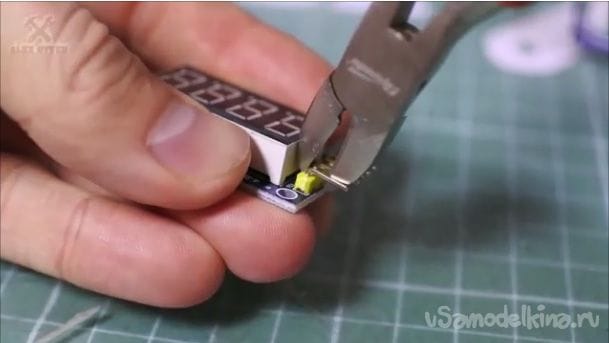

2) Так и прежде чем паять нужно, откусить и выпаять штырьки с модулей.
Ультразвуковой дальномер
Ультразвуковой дальномер

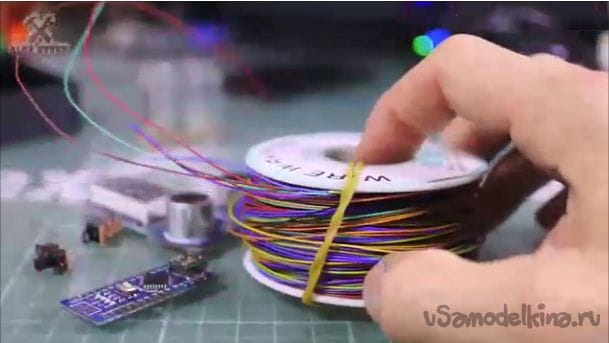

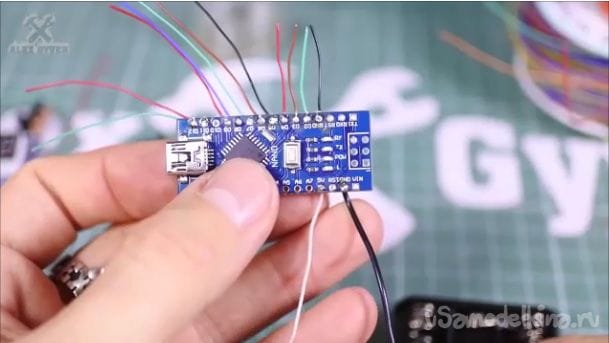

3) Для соединения всех компонентов я буду использовать восьми цветной китайский монтажный провод. Сначала припевам проводки к Arduino Nano.
Ультразвуковой дальномер

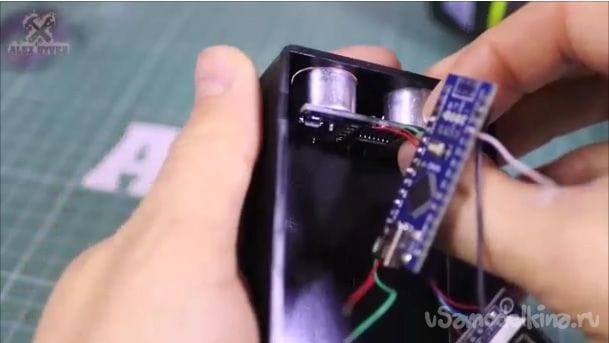

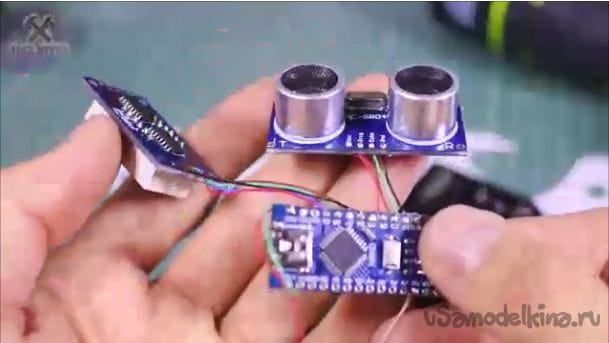

4) Потом припаиваем все кроме переключателей.
Ультразвуковой дальномер

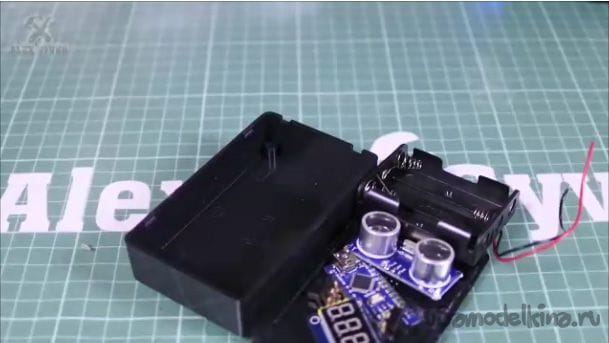

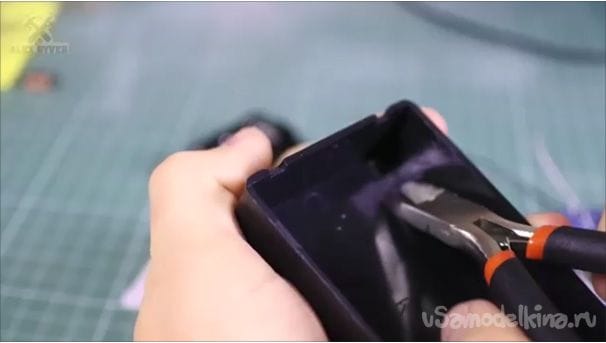

5) С задней стороны корпуса откусываем ножки под печатную плату. Они нам не понадобятся да и будут только мешать.
Ультразвуковой дальномер

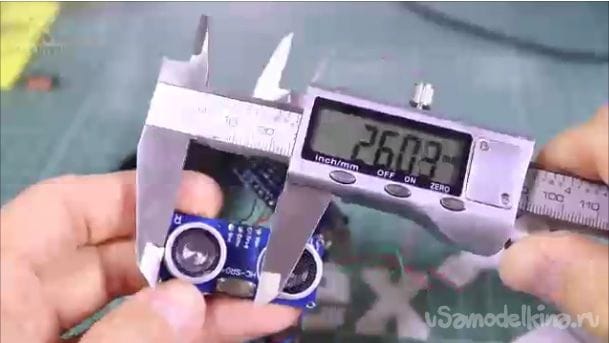

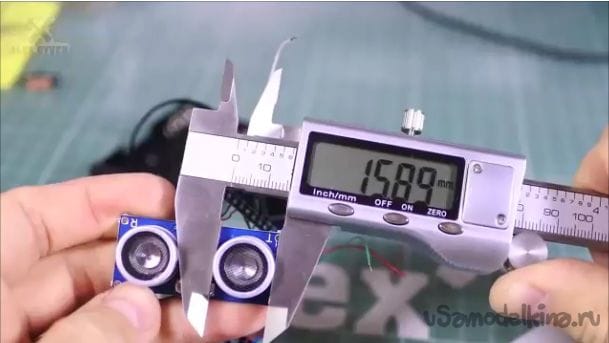

6) Далее берём ультразвуковой датчик и снимаем с него все размеры.
Ультразвуковой дальномер
Ультразвуковой дальномер

7) И все размечаем на корпусе.
Ультразвуковой дальномер

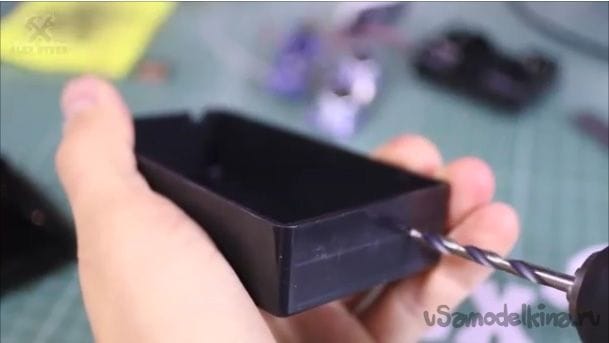

8) Сверлим сначала обычным сверлом среднего размера.
Ультразвуковой дальномер

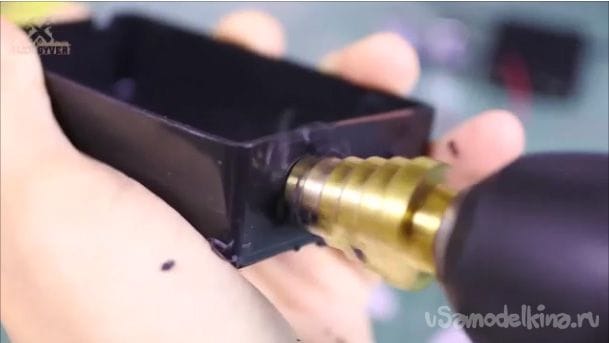

9) А затем ступенчатым.
Ультразвуковой дальномер

10) Крепить ультразвуковой датчик будем на терма клей. Площадку, где будем склеивать зашкурившем мелкой наждачной бумагой, это даст нам более крепкое склеивание.
Ультразвуковой дальномер

11) Заклеиваем.
Ультразвуковой дальномер

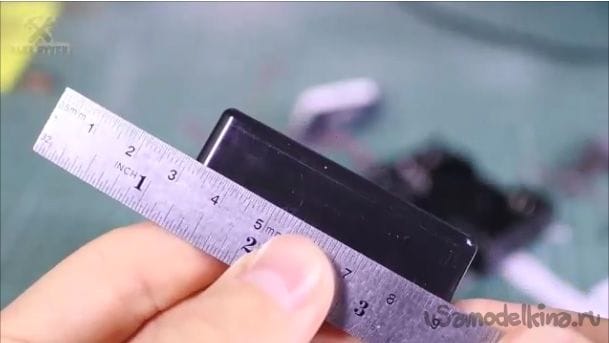

12) Теперь нужно установить дисплей. Замеряем его и переносим метки на корпус как это изображено на фото ниже.
Ультразвуковой дальномер

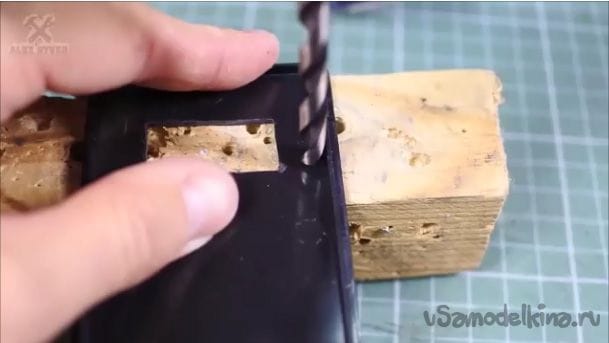

13) Для начала по краям выцарапанного треугольника высверливаем не большие отверстия.
Ультразвуковой дальномер

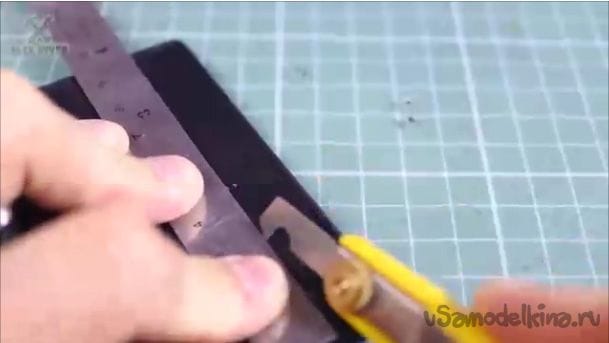

14) Затем с помощь канцелярского ножа и линейки, по периметру делаем более глубокие надрезы как это показано на фото ниже.
Ультразвуковой дальномер

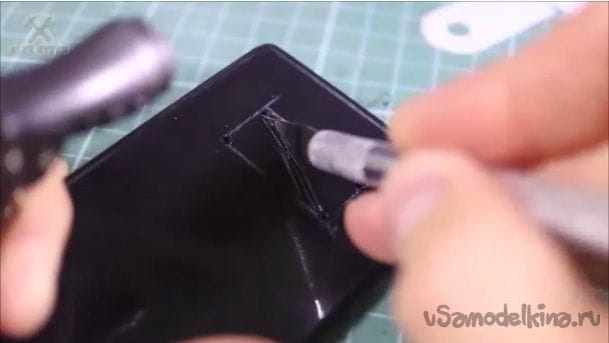

15) Далее раскалённым ножом прорезаем диагонали.
Ультразвуковой дальномер

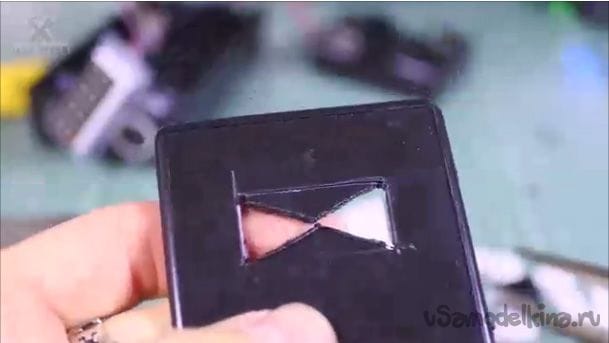

16) Выламываем.
Ультразвуковой дальномер

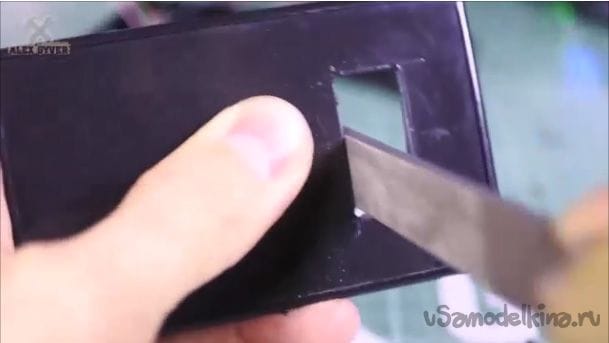

17) Доработаем напильником.
Ультразвуковой дальномер

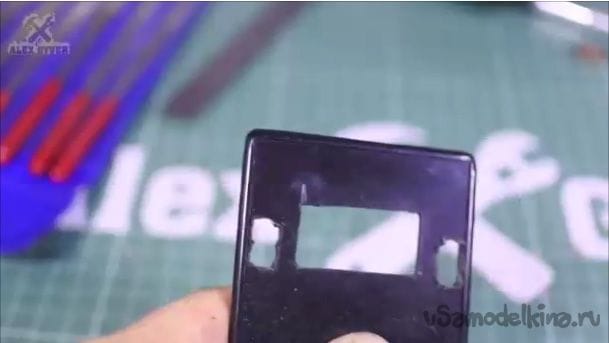

18) Затем высверливаем отверстия по обе стороны от дисплея под переключатели.
Ультразвуковой дальномер
Ультразвуковой дальномер

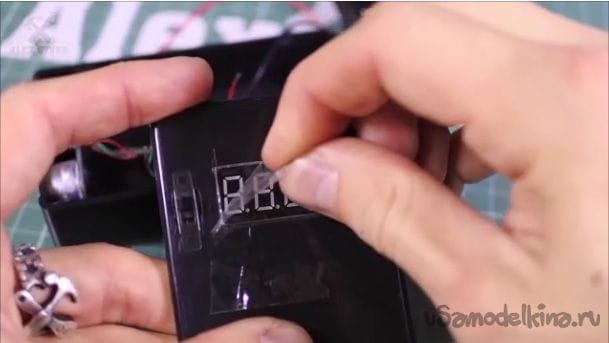

19) Теперь для установки дисплея. Прикладываем дисплей к заранее проделанному отверстию и крепим на скотч как на фото ниже.
Ультразвуковой дальномер

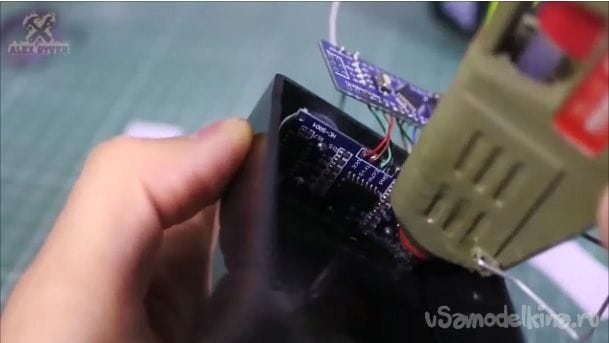

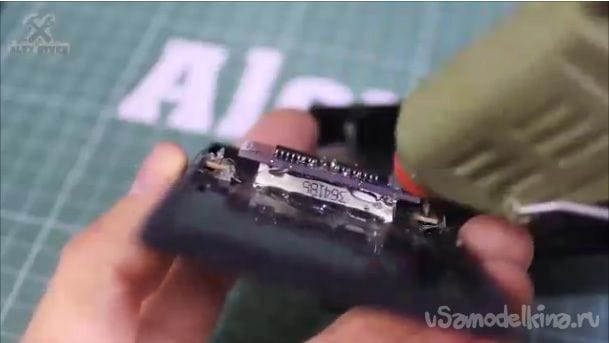

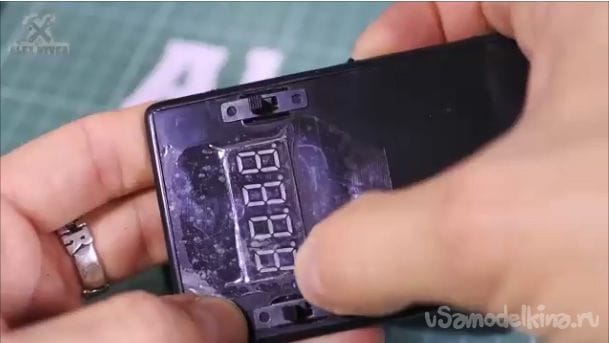

20) И хорошо заливаем терма клеем.
Ультразвуковой дальномер

21) Отклеиваем скотч.
Ультразвуковой дальномер

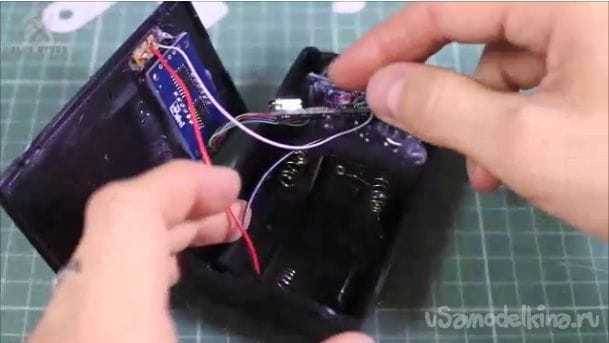

22) Вставляем переключатели.И припаиваем их к схеме.
Ультразвуковой дальномер

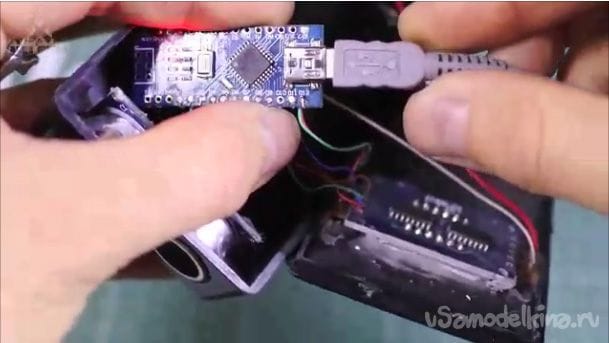

23) Наш ультразвуковой дальномер почти готов. Подключаем Arduino Nano к компьютеру.
Ультразвуковой дальномер

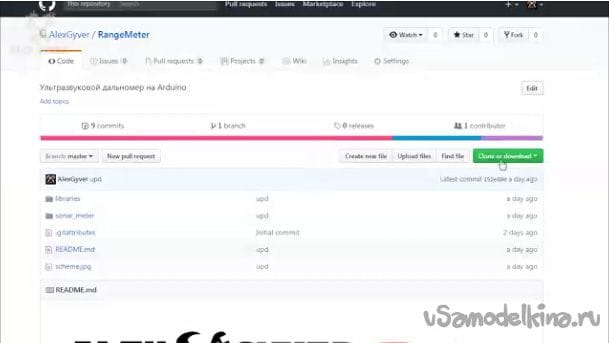

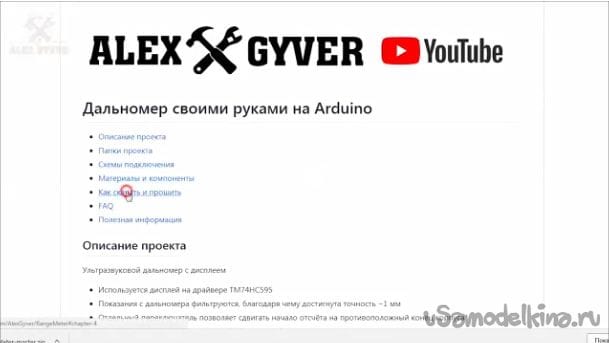

24) На сайте проекта скачиваем скетч. Если это ваш первый опыт работы с Arduino то можете прочитать по шаговую инструкцию о тонкостях заливания скетча в Arduino.
Ультразвуковой дальномер
Ультразвуковой дальномер
Ультразвуковой дальномер

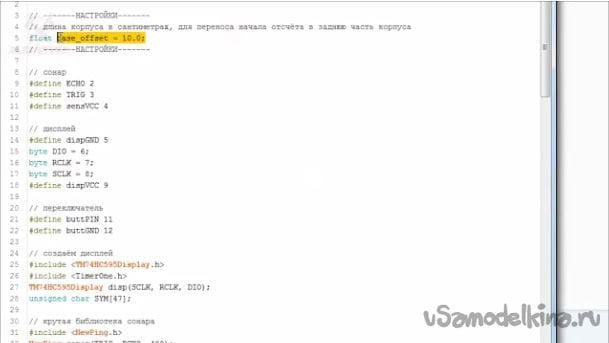

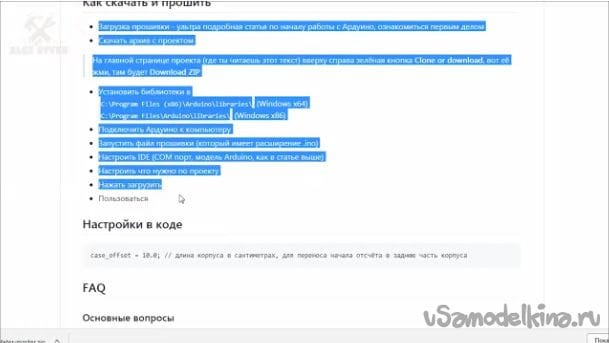

25) Настройка тут всего одна это длина вашего корпуса. Ставим её по длине вашего корпуса, в нашем случае это 10.0 см сохраняем
Ультразвуковой дальномер

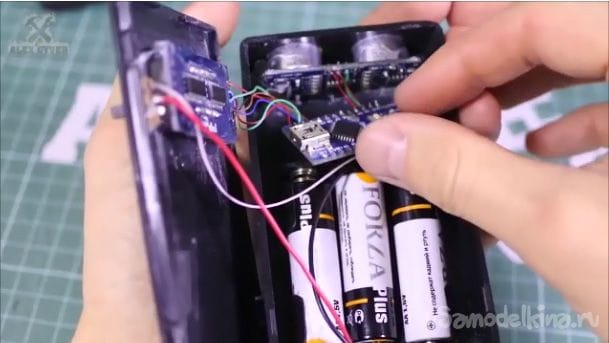

26) Теперь можно вставлять батарейки в наш ультразвуковой дальномер. ВСЕ ГОТОВО!
Ультразвуковой дальномер

Применение:
Ультразвуковой дальномер

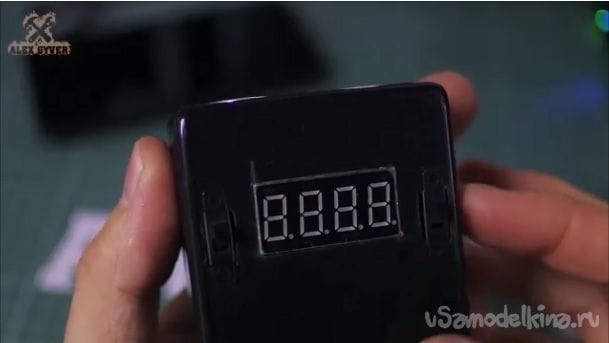

Сначала включим его правым выключателем.
Ультразвуковой дальномер

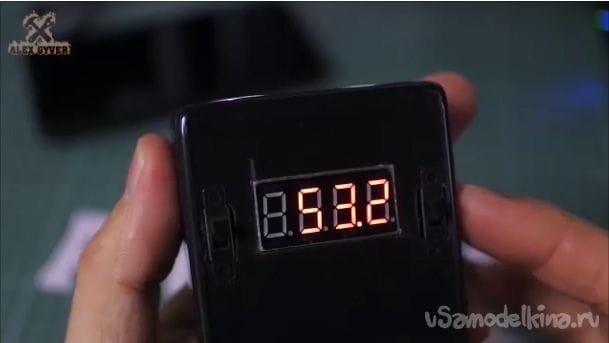

И видим, что он сразу показывает расстояние.
Ультразвуковой дальномер

Второй выключатель просто прибавляет к показаниям длинномера столько сантиметров, сколько вы указали в настройке. Это нужно для того чтобы отмерять расстояние не только от самого датчика но и от начала корпуса.

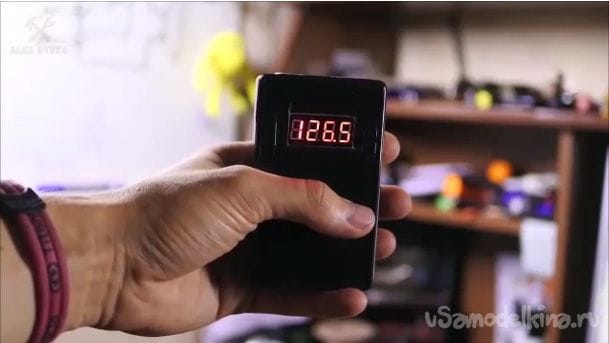

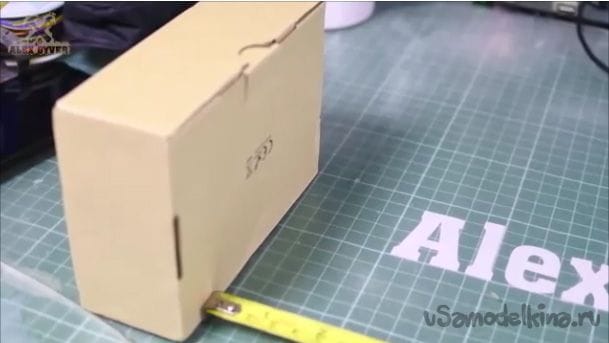

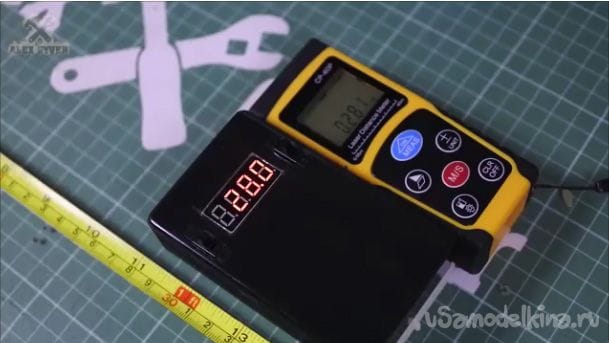

Сам прибор действует до 3.5 м, но при таком расстояние можно измерять расстояния для больших плоских поверхностей, такие как стены. Погрешность измерения не более 3 мм, но опять же все зависит от измеряемой поверхности. Можете посмотреть замеры на фото ниже.
Ультразвуковой дальномер
Ультразвуковой дальномер

Также мою видео сборку можете посмотреть ниже.
