Если вам нужен фонарь с практически вечным аккумулятором, эта инструкция именно для вас. Тут я вам открою завесу таинства и покажу, как сделать фонарь на конденсаторе большой емкости. Особенность девайса в том, что его можно заряжать сколько угодно раз, ведь конденсатор в отличие от аккумулятора практически не изнашивается, если конечно зарядку производить разумным током и напряжением.

Недостатком самоделки можно считать то, что светит фонарь лишь порядка 6-ти минут, однако заряжается он за 90 секунд. Источник питания для зарядки используется в 5А.

Для этой самоделки автор использовал мощную лампу MR16 на 5Вт, так что светит фонарик действительно ярко, но если лампу заменить светодиодами, то светить он будет куда дольше. Что выбрать, время работы или мощность, тут уже решает каждый сам для себя.

Емкости тут стоят две по 350 Фарад каждая. Такие мощные конденсаторы применяются даже в некоторых карманных приспособлениях для запуска двигателя автомобиля. Несмотря на такую большую емкость, эти конденсаторы безопасны при замыкании, чего нельзя сказать о батарейках. Даже при коротком замыкании конденсатор лишь немного нагреет провод, а батарейка может раскалить его до нескольких тысяч градусов.

Материалы и инструменты для самоделки:
- два конденсатора на 350 Фарад;
- лампа типа MR16 мощностью 5Вт (или светодиоды по желанию);
- конвертер Boost;
- разъем для подключения к гнезду и разъем для подключения питания;
- источник питания с током 5А для зарядки;
- кнопка включения и выключения;
- предохранитель на 5А;
- припой, термоусадка, винты М3, проволока и 3D-принтер.

fayly-dlya-3d-printera.rar [318,98 Kb] (cкачиваний: 145)

Светодиоды+700 Фарад

Процесс сборки фонарика:

Шаг первый. Устанавливаем гнездо лампы

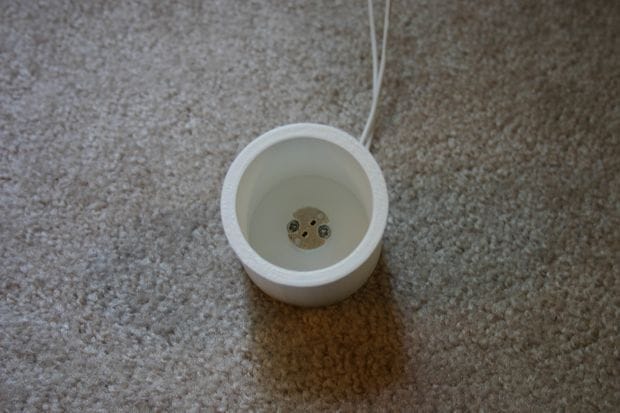

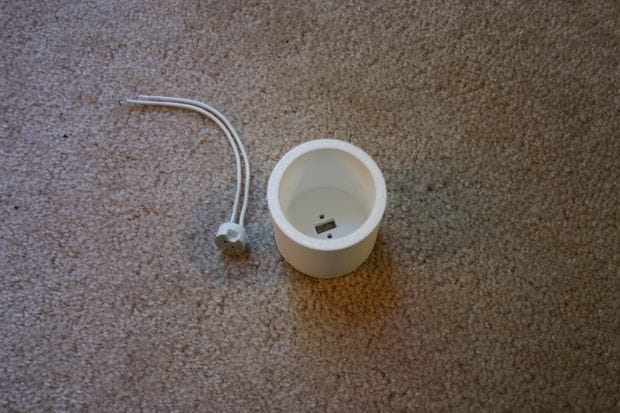

Все необходимые детали за бугром уже давно печатают на 3D-принтерах, у нас же частенько приходится делать их самому. Если нужный корпус готов, установите в него разъем для подключения лампы. Автор крепит его с помощью двух винтиков.
Светодиоды+700 Фарад
Светодиоды+700 Фарад

Шаг второй. Подключение лампы

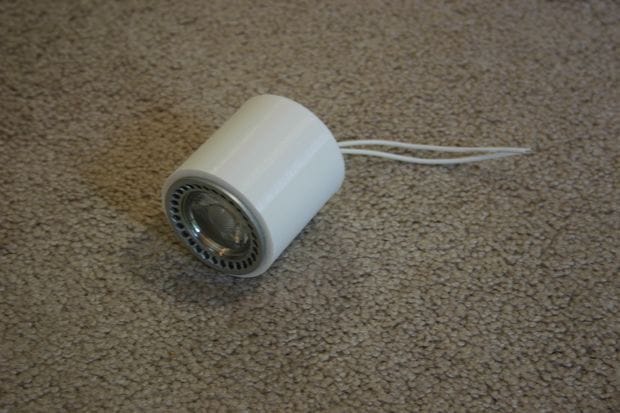

Если у вас есть нужный разъем, лампа просто подключается к нему. В крайнем случае ее можно припаять.
Светодиоды+700 Фарад

Шаг третий. Установка включателя и гнезда для зарядки

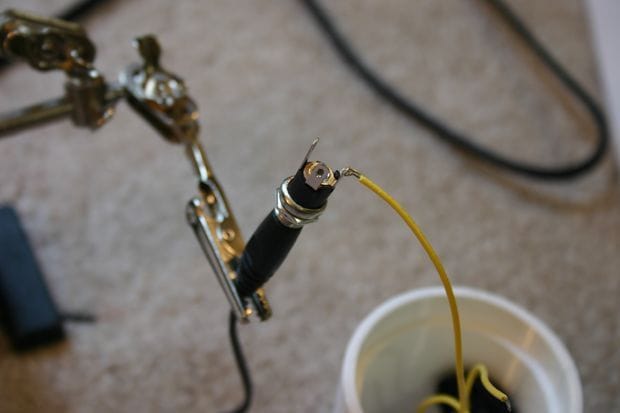

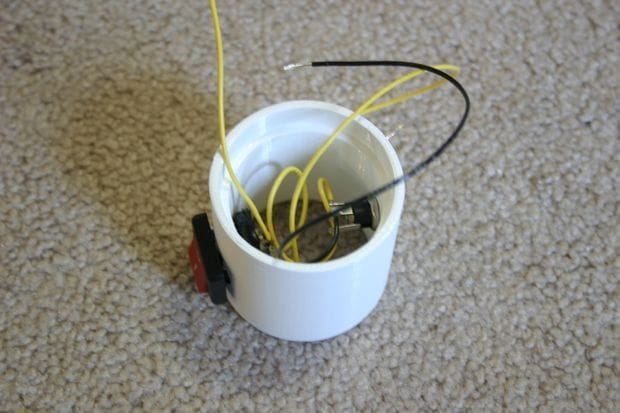

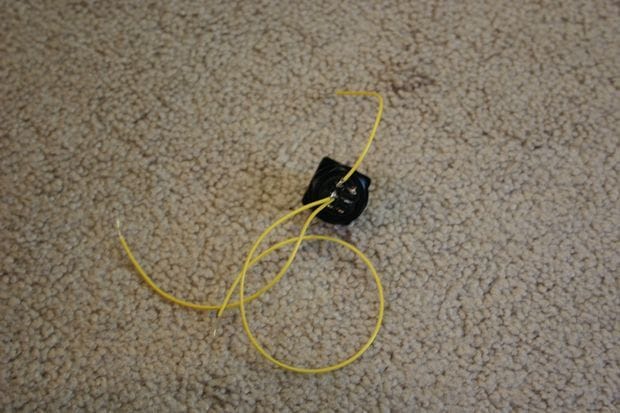

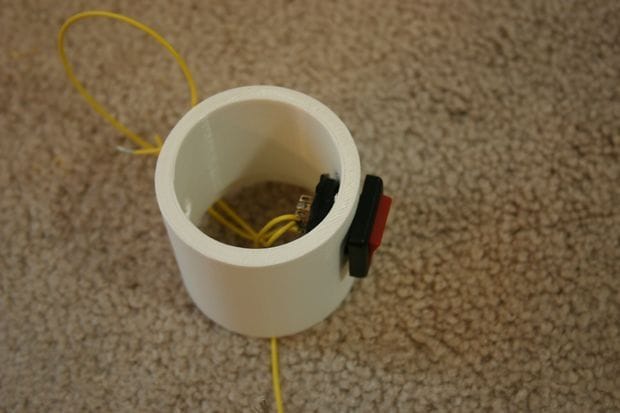

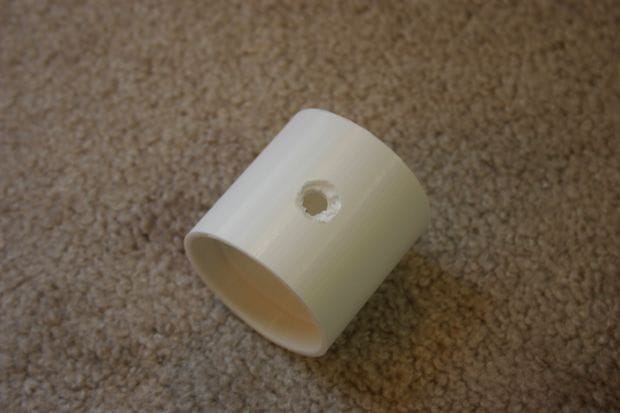

На следующем этапе автор берет вторую деталь фонарика и сбоку друг напротив друга сверлит отверстия. Эти отверстия можно предусмотреть в чертежах и уже распечатать детали с ними, но автор забыл. Ну а далее в отверстия вставляется выключатель и вход для зарядного устройства. Для удобства к ним предварительно нужно не забыть припаять провода.
При пайке проводов к гнезду и выключателям нужно работать быстро, дабы не перегреть контакты.
Светодиоды+700 Фарад
Светодиоды+700 Фарад
Светодиоды+700 Фарад
Светодиоды+700 Фарад
Светодиоды+700 Фарад

Шаг четвертый. Устанавливаем преобразователь

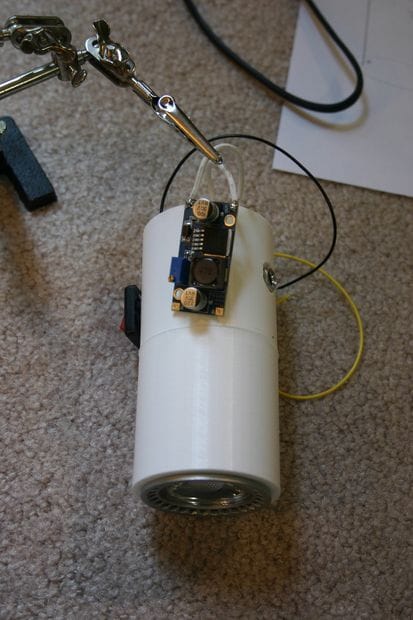

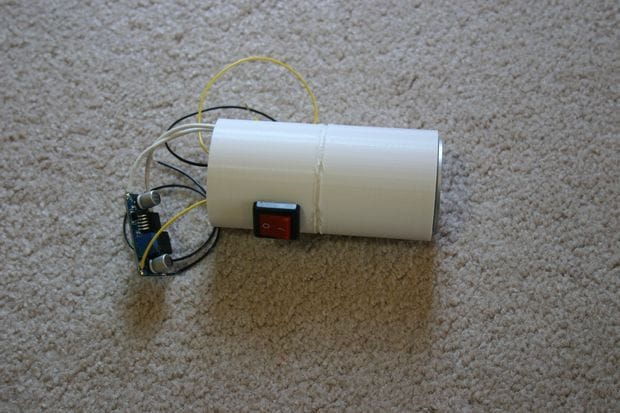

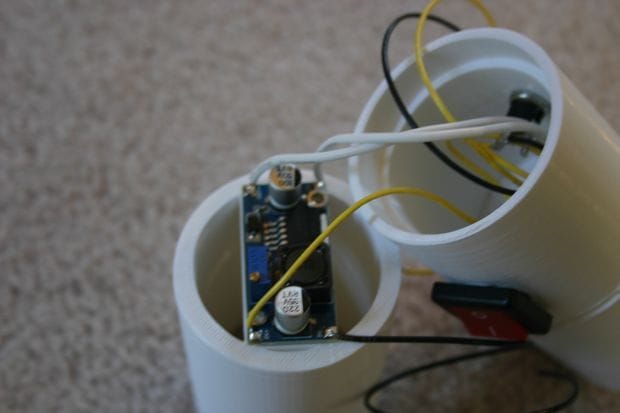

Далее в корпус устанавливается преобразователь 12В, благодаря которому заряжаются конденсаторы. Нужно припаять необходимые провода, а также не забыть отрегулировать преобразователь винтом, который на нем предусмотрен.
После того как будут припаяны все необходимые провода, преобразователь крепится на предусмотренном месте с помощью винта М3.
Светодиоды+700 Фарад
Светодиоды+700 Фарад
Светодиоды+700 Фарад

Шаг пятый. Подключаем конденсаторы

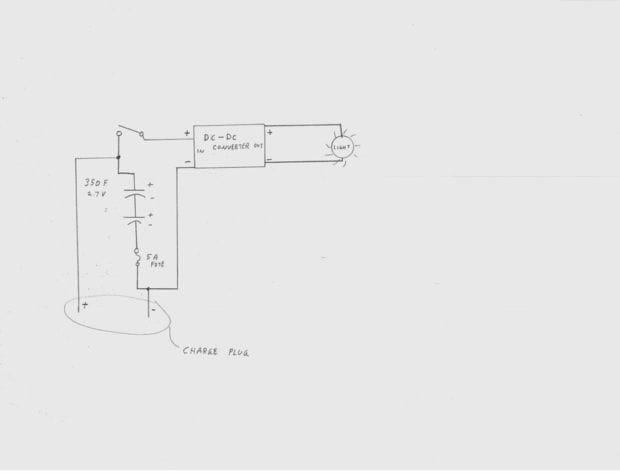

Настало время подключения суперконденсаторов. Судя по фото, автор подключает их последовательно. Соединения очень важно надежно изолировать, тут на помощь придет термоусадка. Трубочек можно надеть на одно место соединения сразу несколько для большей надежности.
Светодиоды+700 Фарад

Шаг шестой. Заряжаем и тестируем фонарик

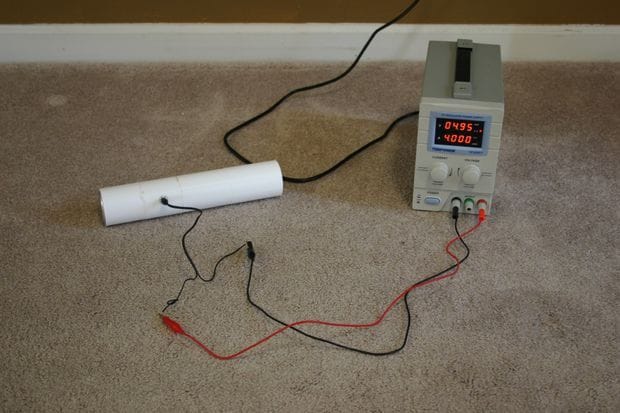

Вот и все, фонарь собран, можно попробовать его зарядить и включить. Заряжать конденсаторы нужно постоянным напряжением в 5.4В с током 5 Ампер.
Чтобы зарядить конденсатор быстрее, автор делает напряжение в 5,8В и потом следит за тем, чтобы ток зарядки опустился на 1Ампер.
Светодиоды+700 Фарад
Светодиоды+700 Фарад

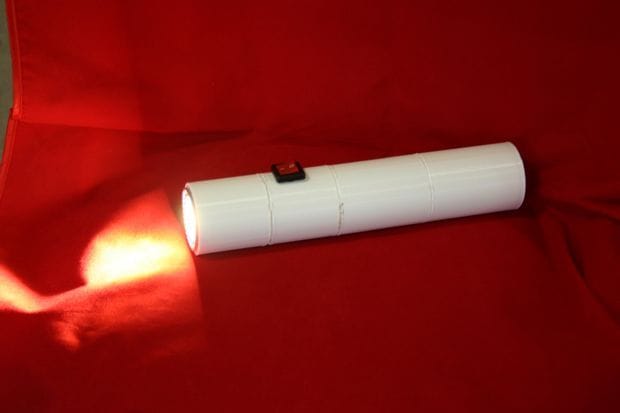

После зарядки фонарь можно включить. По словам автора, светит он очень ярко, правда время работы находится в районе 6-ти минут. Конечно, с таким фонарем не пойдешь гулять, но он может пригодиться в некоторых местах. К примеру, если приспособить его заряжать от автомобильной сети, то такой фонарь можно возить с собой в машине, чтобы что-то подсветить при необходимости, а затем можно быстро зарядить девайс от прикуривателя.
