Простейший фонарь на одном суперконденсаторе (5+ часов работы)

Простейший фонарь на одном суперконденсаторе (5+ часов работы)

Недавно мы рассматривали, как сделать очень яркий фонарик на двух суперконденсаторах. Но его недостатком было то, что там использовалась слишком мощная лампа, что высаживало фонарик за 6 минут. Тут мы рассмотрим подобный фонарь, который сделан как раз таки для того, чтобы светить как можно дольше. Не смотря на то, что тут установлен всего один конденсатор, а не два, как в ЭТОЙ САМОДЕЛКЕ, фонарь может светить более 5-ти часов. Все это благодаря тому, то тут используется один светодиод вместо лампы.
Собирается все довольно быстро, правда придется повозиться с корпусом. Его можно распечатать на 3D-принтере или просто подобрать подходящий цилиндр.

Список материалов и инструментов для сборки:
- резистор на 100 Ом;
- провода;
- светодиод;
- термоусадка;
- паяльник с припоем;
- провода с крокодильчиками;
- диод;
- суперконденсатор;
- выключатель и другое.

Процесс сборки фонарика:

Шаг первый. Подготовка деталей

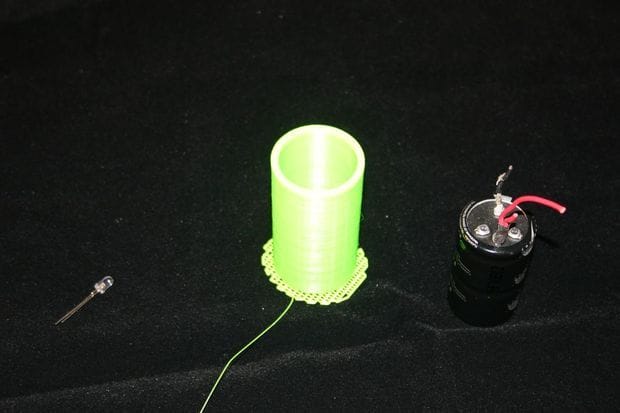

В первую очередь автор распечатал корпус для светодиода, зачистил для пайки выходы конденсатора, подобрал светодиод. Все детали на этом шаге уже подготовлены к сборке.
Простейший фонарь на одном суперконденсаторе (5+ часов работы)


Шаг второй. Схема

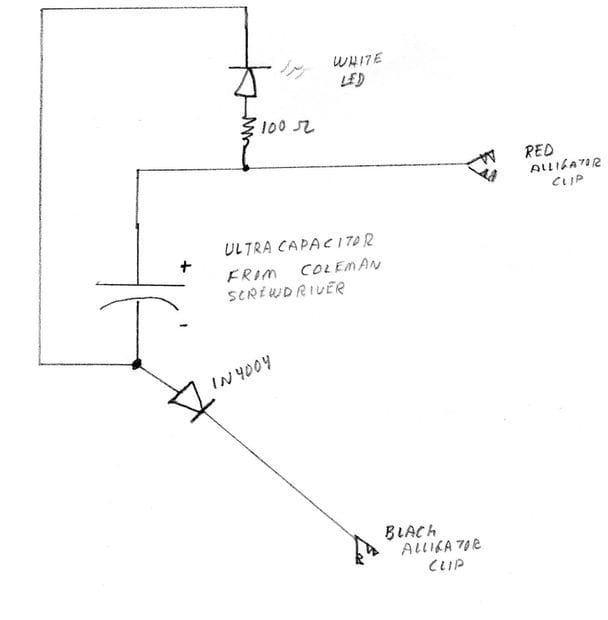

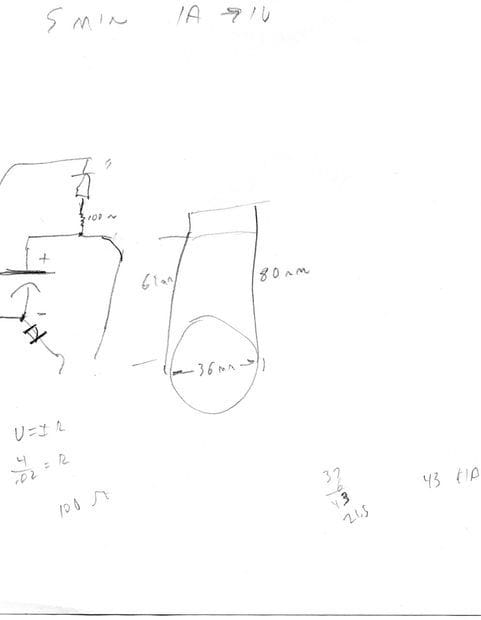

Свой фонарик автор решил заряжать от солнечной панели, в связи с этим тут присутствует диод и отсутствует выключатель. Как именно все подключается, можно видеть на схеме.
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)

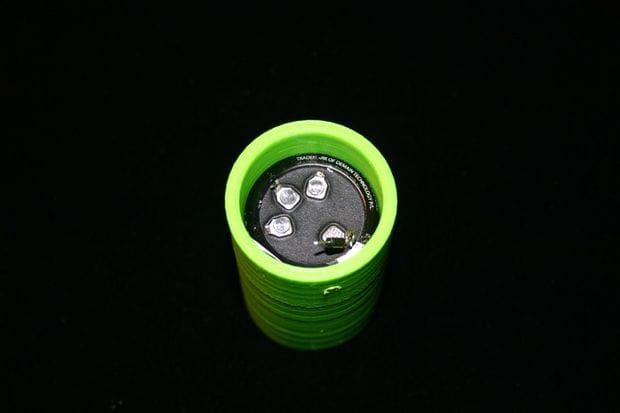

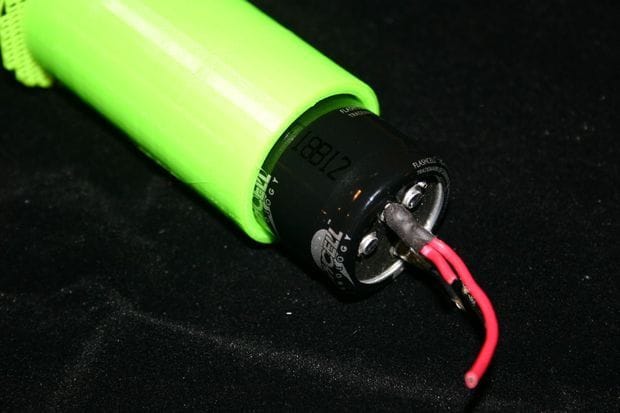

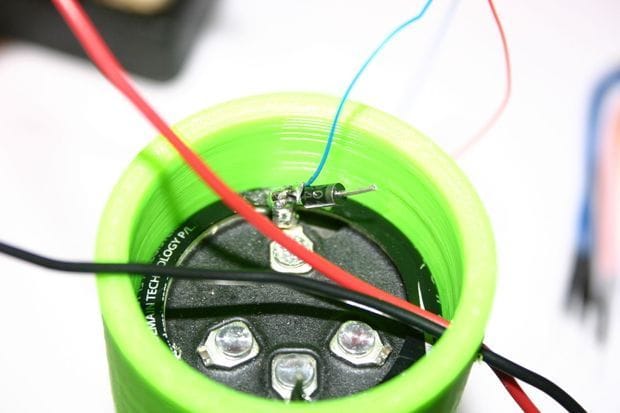

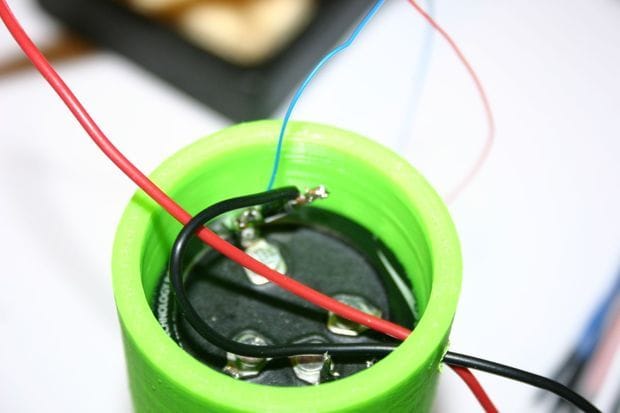

Шаг третий. Устанавливаем конденсатор в корпус

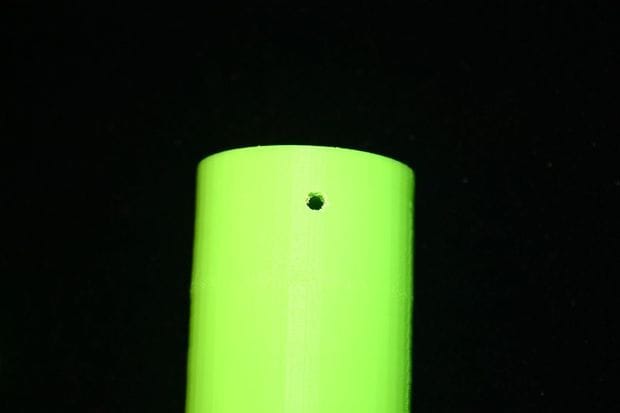

На следующем шаге автор устанавливает в корпус конденсатор. Предварительно в верхней части нужно просверлить отверстие для вывода проводов зарядки, так как автор забыл его предусмотреть.

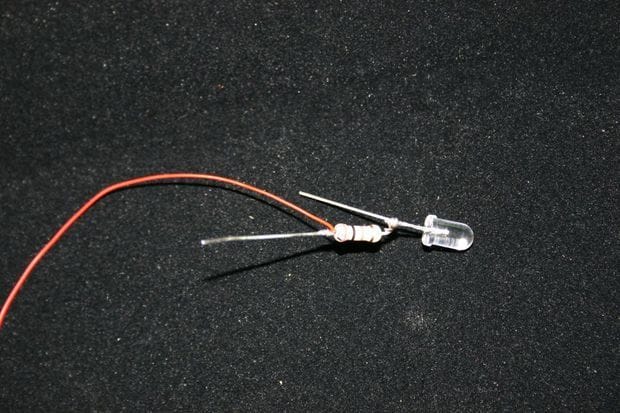

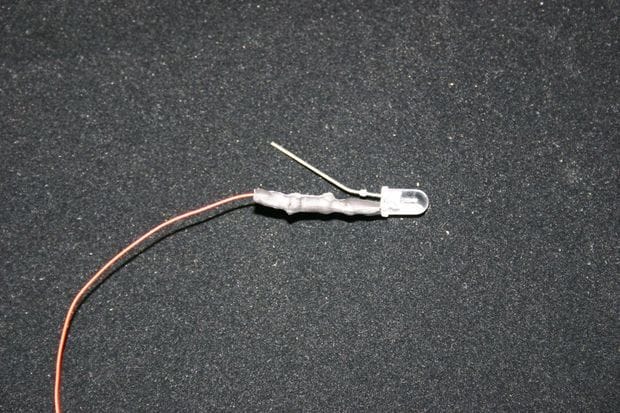

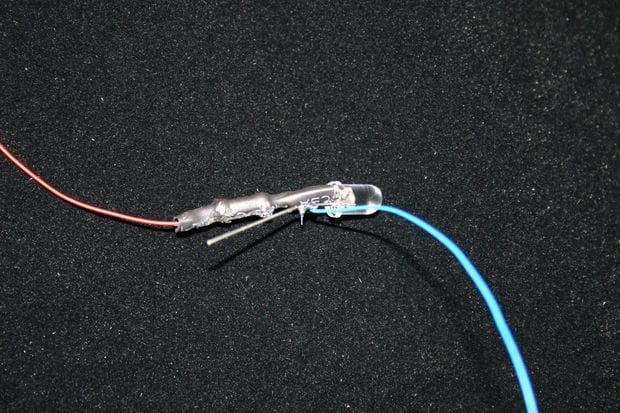

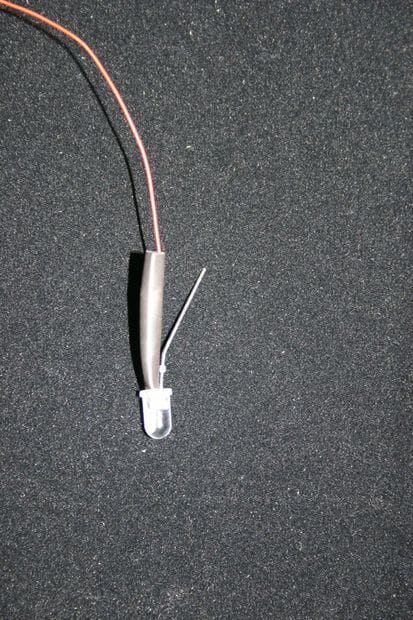

К длинному выводу светодиода автор подключил резистор, чтобы защитить светодиод. К другому концу резистора подключен провод красного цвета, дабы не перепутать полярность. Для изоляции автор натянул на резистор термоусадку. Трубку автор усаживает паяльником. К другому концу светодиода можно припаять провод синего или другого цвета, дабы при сборке не перепутать полярность. Другой контакт также изолируется термоусадкой.
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)

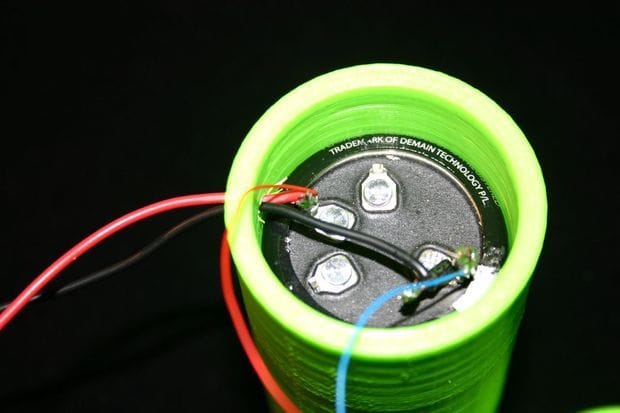

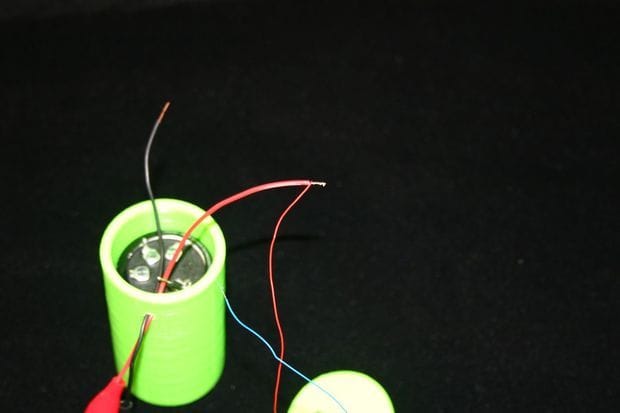

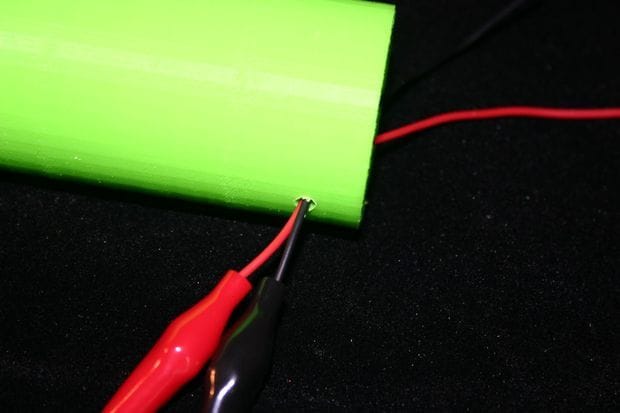

Еще на этом этапе можно вывести из отверстия провода зарядки и припаять к соответствующим местам.

Шаг четвертый. Дальнейшая сборка

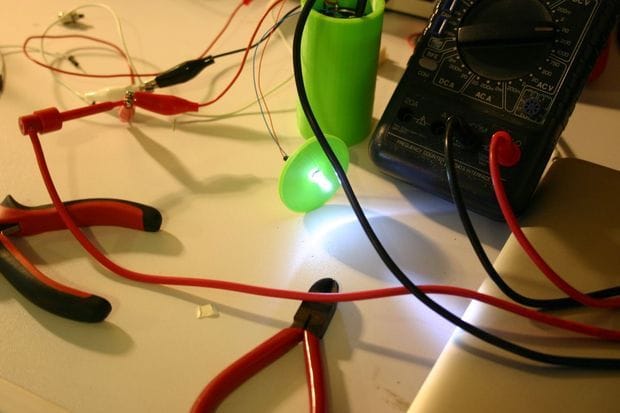

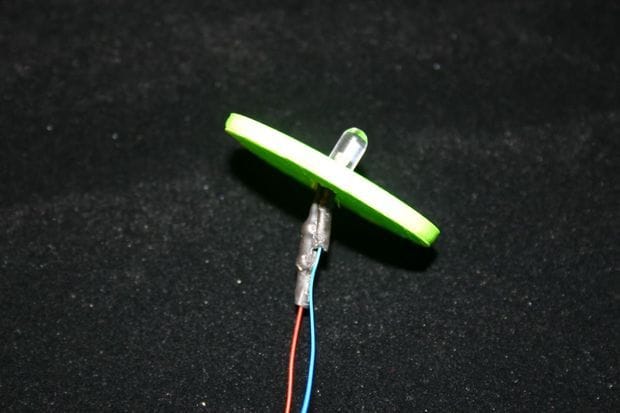

Протолкните светодиод через крышечку. Далее останется припаять все остальные провода, включая установку светодиода. В завершении крышечка фиксируется с помощью алюминиевого скочта. Так фонарик можно будет быстро разобрать при необходимости.
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)
Простейший фонарь на одном суперконденсаторе (5+ часов работы)

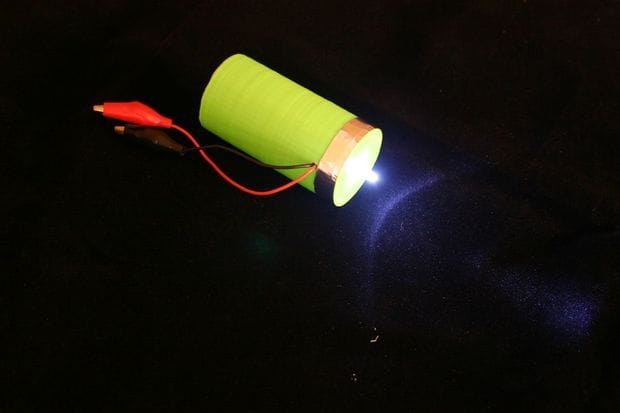

Вот и все, фонарь готов. Для лучшей производительности под светодиод можно установить отражатель.
