Тиски для столярных работ

Тиски для столярных работ

Для работ с мягкими заготовками, такими, как дерево, пластик, мастер-самодельщик изготовил тиски. Главным достоинством таких тисков являются деревянные губки, которые не повредят изделие, и большая площадь зажима детали. Для изготовления тисков мастер использовал следующие

Инструменты и материалы:
-Фанера 355,6 мм X 355,6 мм Х 19,05 мм - 2 шт;
-Доска 355,6 мм X 47,62 мм X 19,05 мм - 2 шт;
-Направляющая шина-2 шт;
-T-болты -4 шт;
-Ручки круглые с резьбой -4 шт;
-Шпильки длинные - 2 шт;
- Ручки фигурные с резьбой -2 шт;
-Резьбовые вставки - 2 шт;
-Шурупы - 8 шт;
-Клей;
-Лак;
-Рулетка;
-Карандаш;
-Киянка;
-Сверлильный станок;
-Зажимы, струбцины;
-Фрезерный станок;
-Циркулярная пила;
-Пила по металлу;
-Шлифовальная машинка;
-Шуруповёрт;

Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

Шаг первый: стол

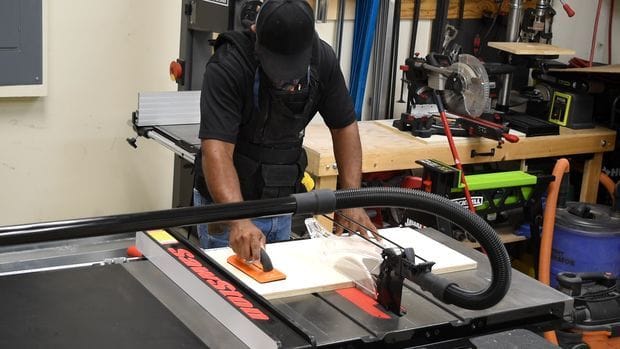

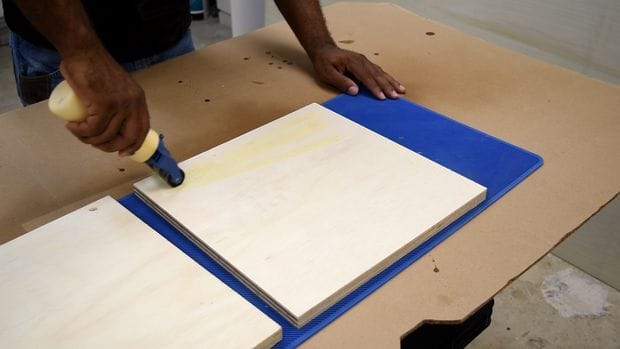

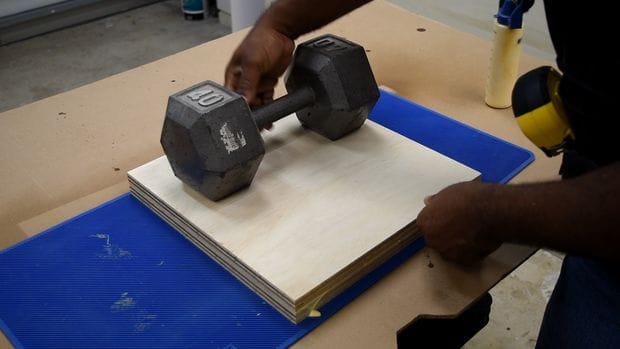

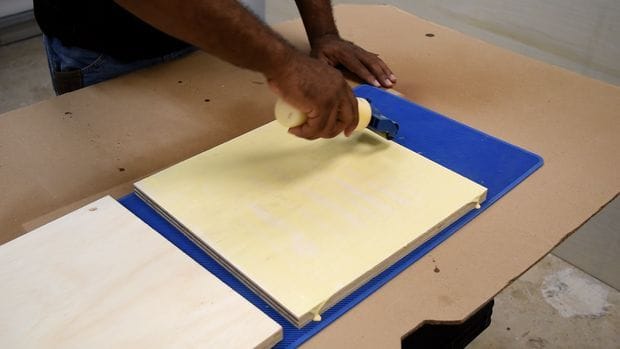

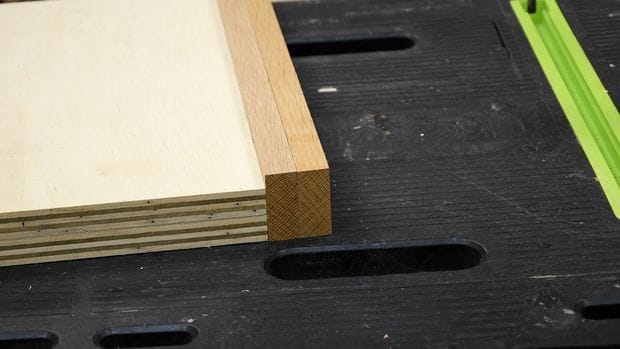

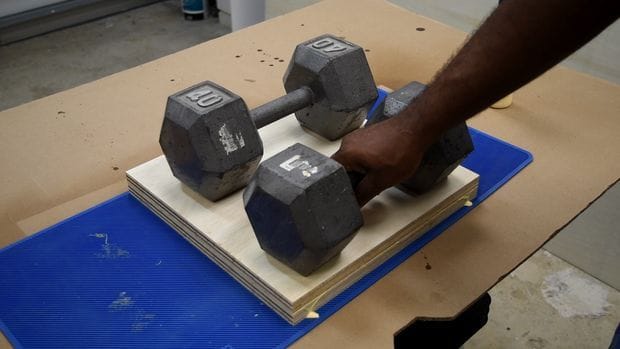

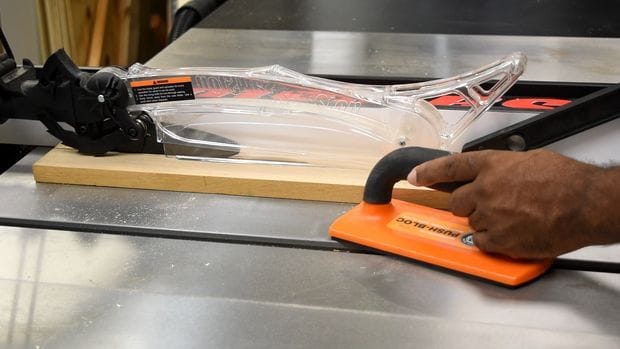

Стол автор изготовил из фанеры. Отрезал две фанерные заготовки (размеры указаны в "материалы и инструменты") и склеил их. Гантели мастер использовал как груз.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

Шаг второй: изготовление губок

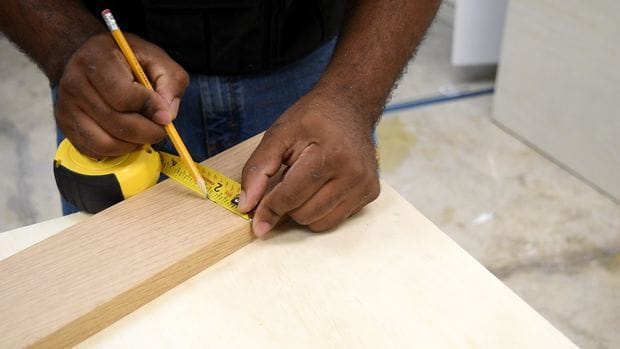

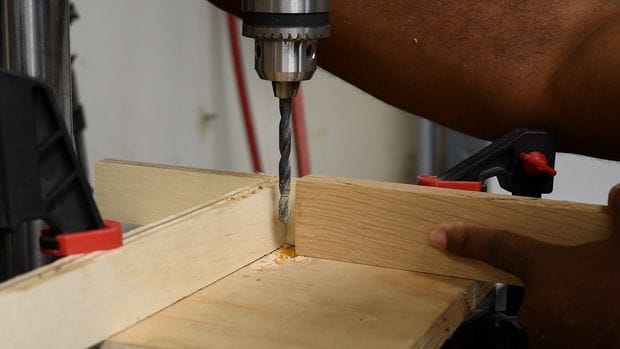

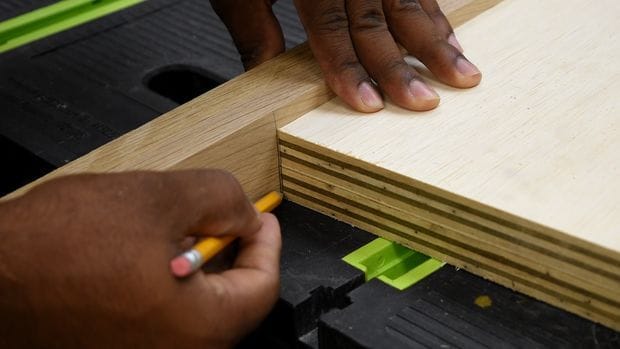

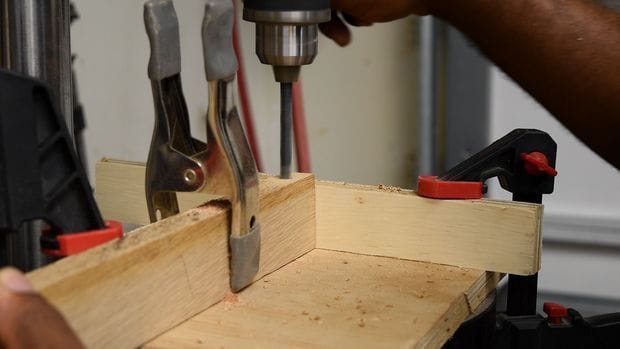

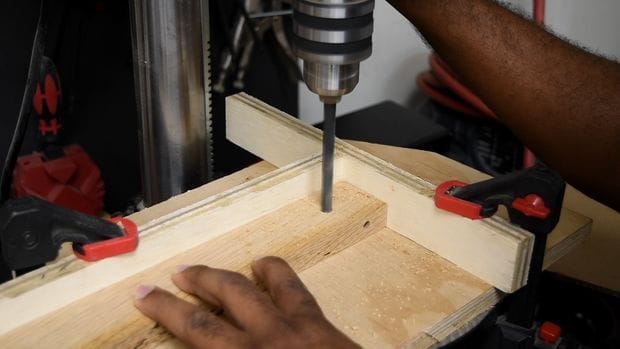

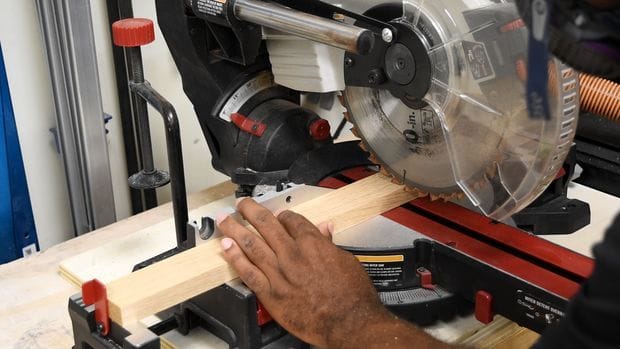

Губки мастер изготовил из твердого лиственницы. Отрезал две заготовки. Губки, на столе, размещаются плашмя. Сверху губок делает по сквозному отверстию с двух сторон, под Т-болты направляющих. Далее в одной заготовке с боку делает по сквозному отверстию с каждой стороны, под шпильку. В другой заготовке делает отверстие под резьбовую вставку, не насквозь. Отверстия на обоих заготовках должны быть соосны.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

Шаг третий: направляющие

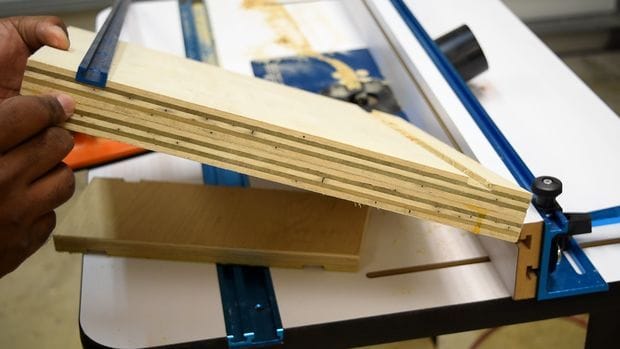

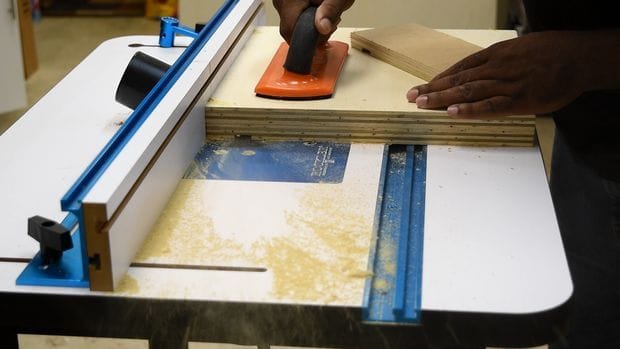

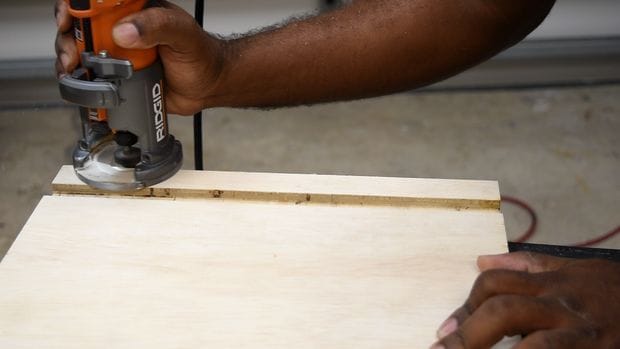

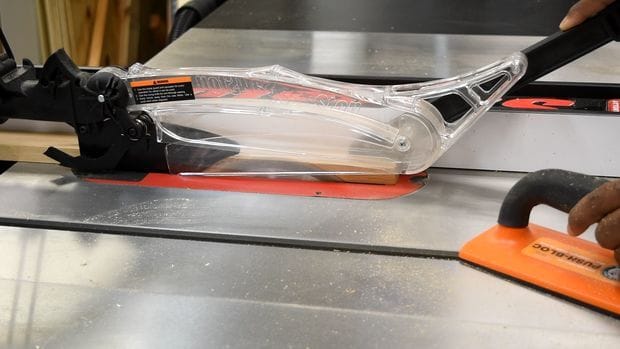

В столе делает выборки на всю длину. Осевое расстояние между выборками должно соответствовать осевому расстоянию между двумя противоположными отверстиями губок.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

Шаг четвертый: шлифовка, лакировка, сборка

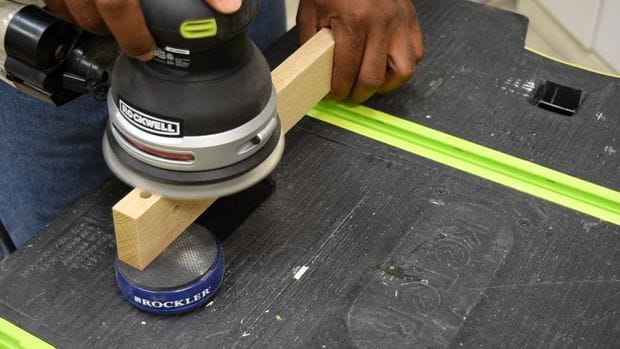

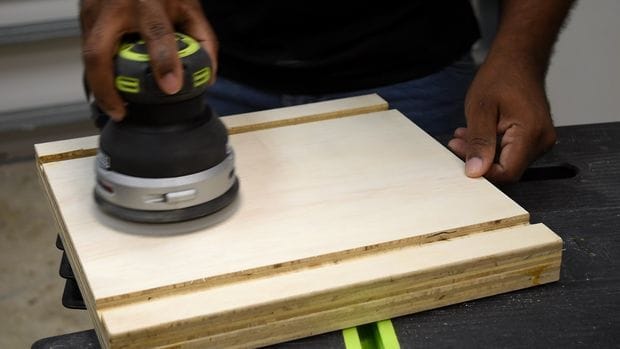

Шлифует стол и губки.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

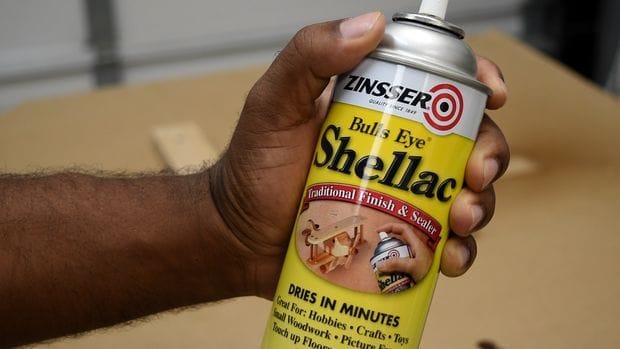

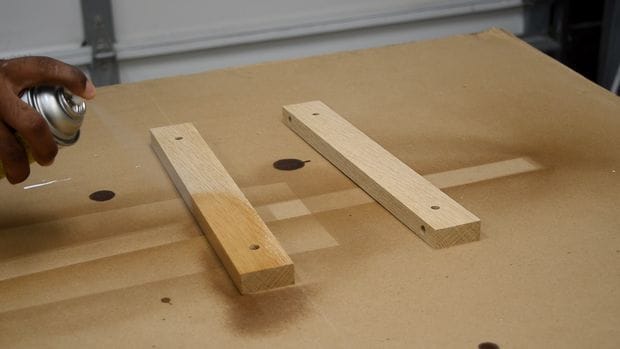

Покрывает лаком.
Тиски для столярных работ
Тиски для столярных работ

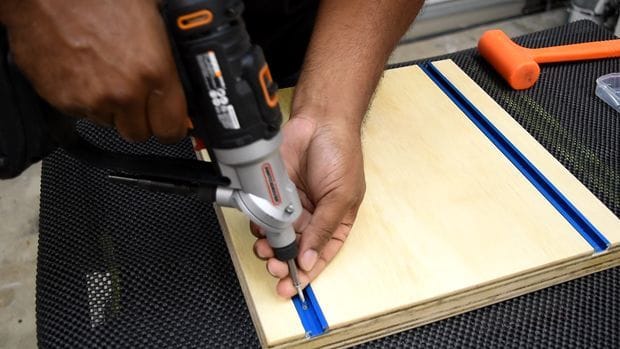

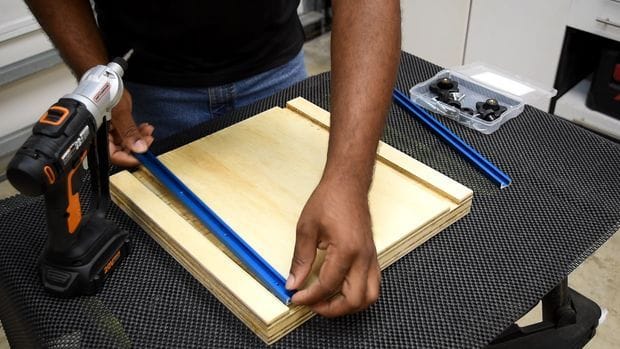

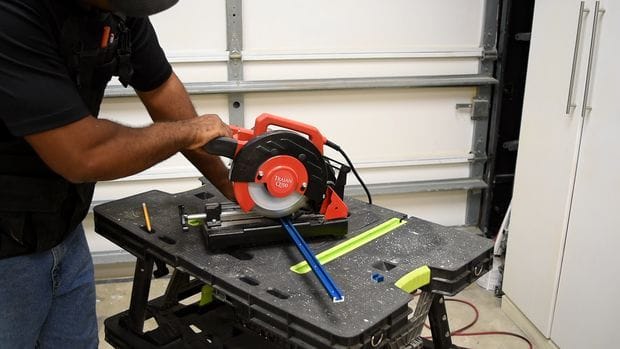

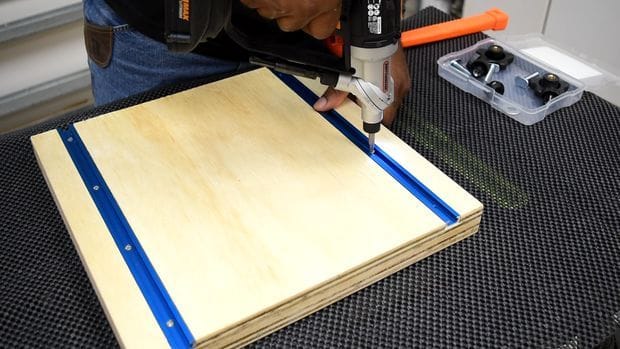

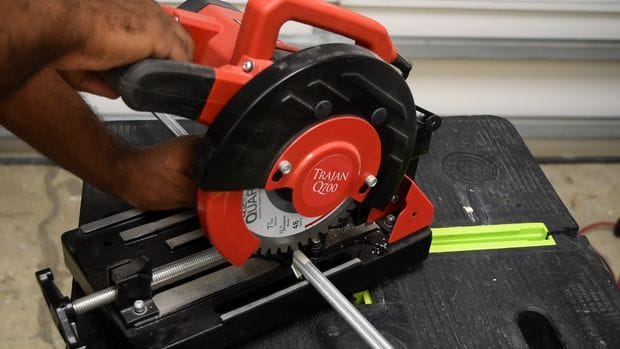

Отрезает направляющие по длине стола. Устанавливает направляющие в паз и прикручивает.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

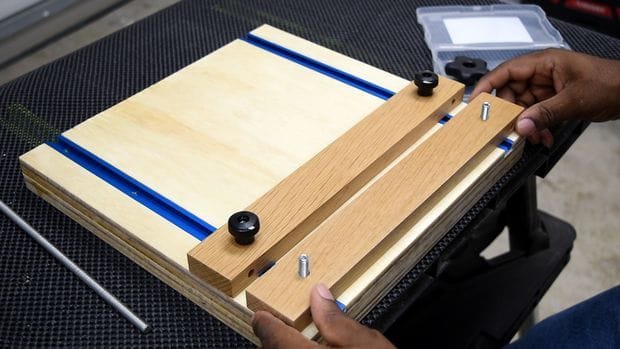

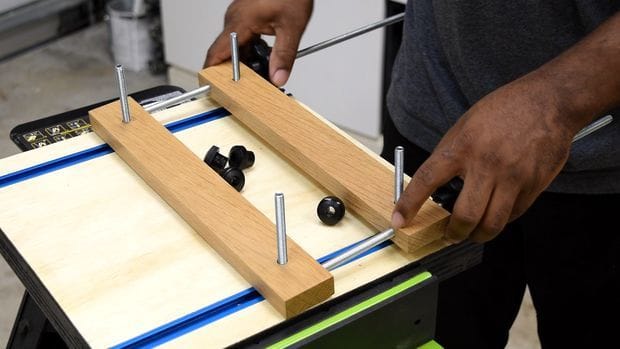

Устанавливает в направляющие Т-болты. На болты устанавливает губки и закручивает сверху ручки.
Тиски для столярных работ
Тиски для столярных работ

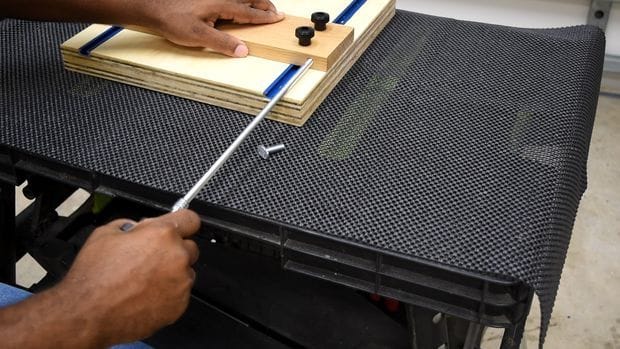

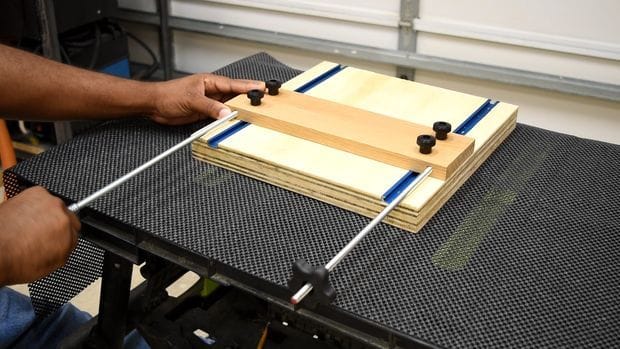

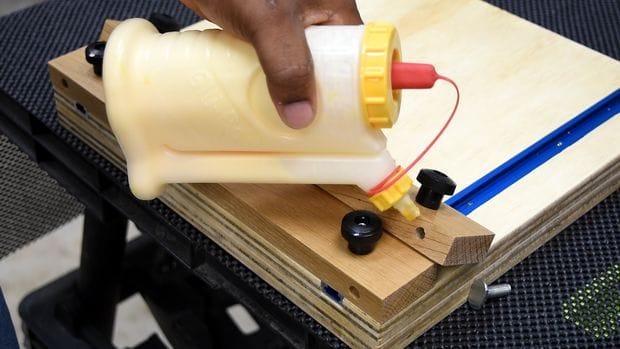

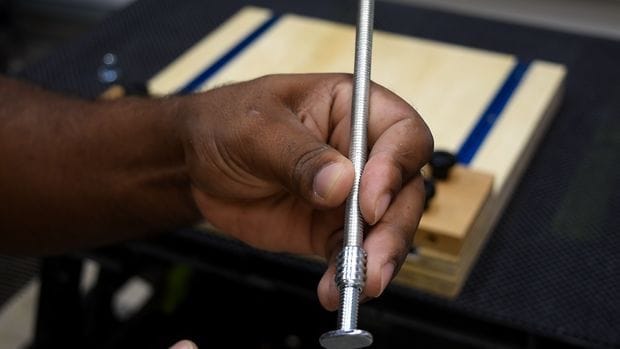

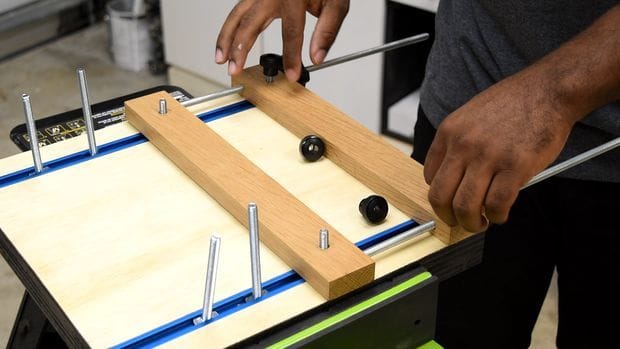

Устанавливает резьбовые вставки, предварительно накрутив их на шпильки. Для прочности фиксирует вставки клеем. Второй конец шпильки пропускает в отверстие второй губки. Накручивает ручки.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

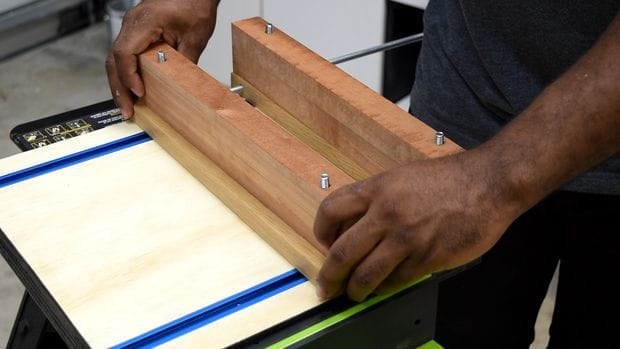

При необходимости можно заменить Т-болты на длинные и установить дополнительные губки.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

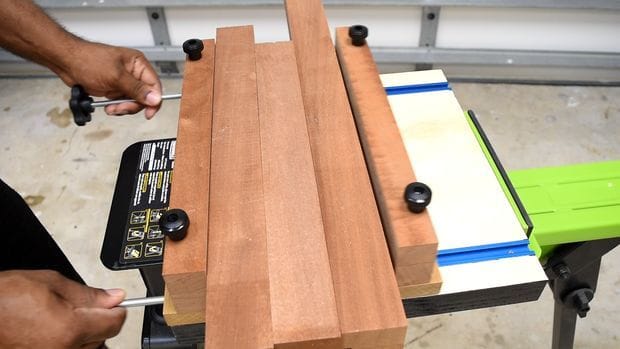

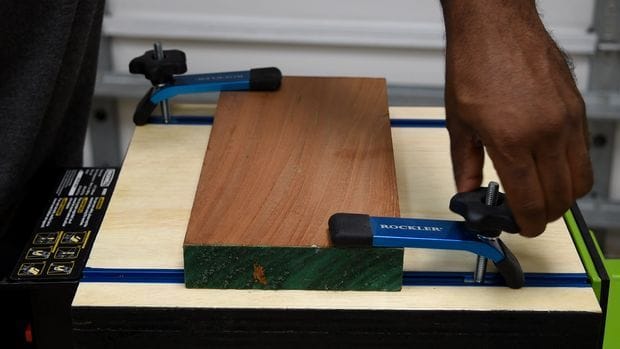

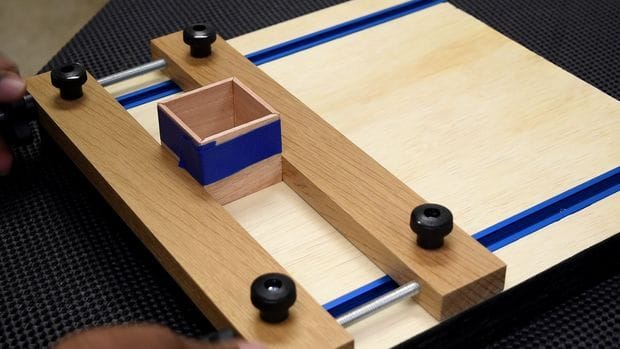

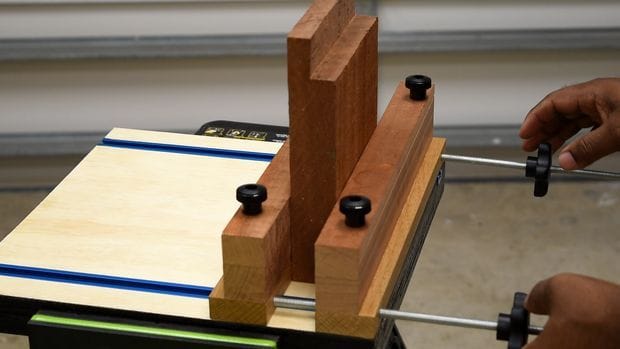

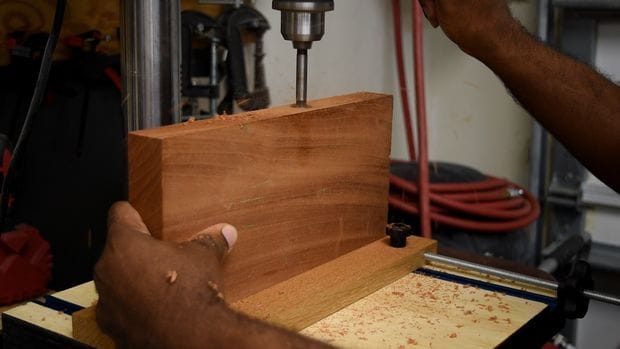

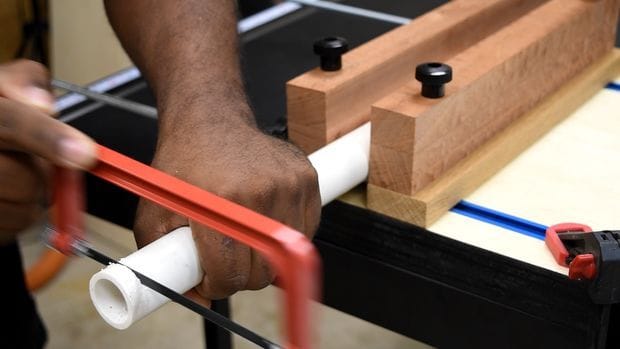

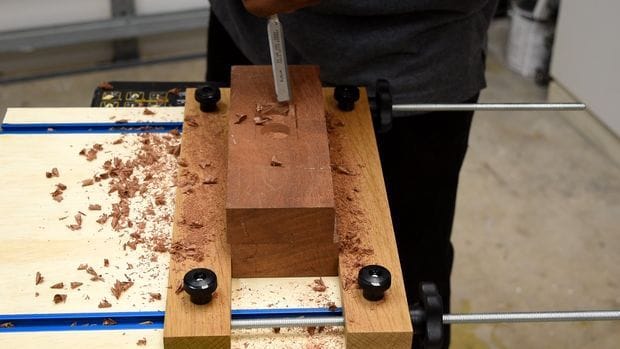

Примеры использования тисков.
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ
Тиски для столярных работ

Весь процесс изготовления тисков можно посмотреть на видео.
