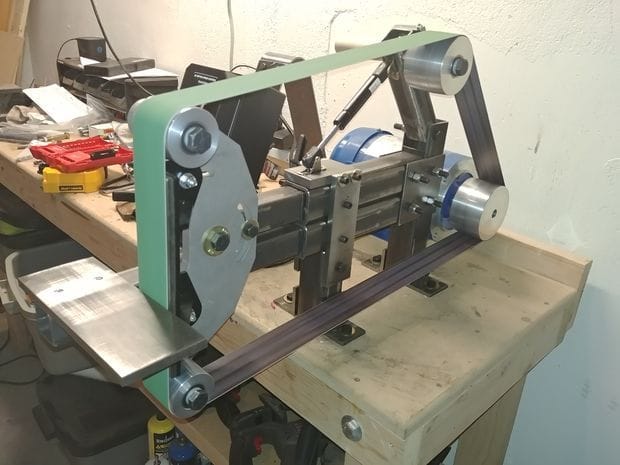

Очередную модель ленточно-шлифовального станка рассмотрим в этой статье. Одна из задач, которые поставил перед собой мастер при изготовлении станка, сборка станка на болтовых соединениях ( без сварки).

Инструменты и материалы:
-Труба профильная;
-Уголок;
-Пластина металлическая;
-Крепеж;
-Шайбы пластиковые;
-Две ручки;
-Пластина (маятник);
- Четыре вала типа такого;
-Газовая пружина;
-Ручка деревянная;
-Электродвигатель;
-Рулетка;
-Ушм;
-Сверлильный станок;
-Набор рожковых ключей;
-Метчик;

Шаг первый: проект
К своей работе мастер-самодельщик подошел основательно и на каждую деталь сделал чертеж. Скачать чертежи можно ниже.

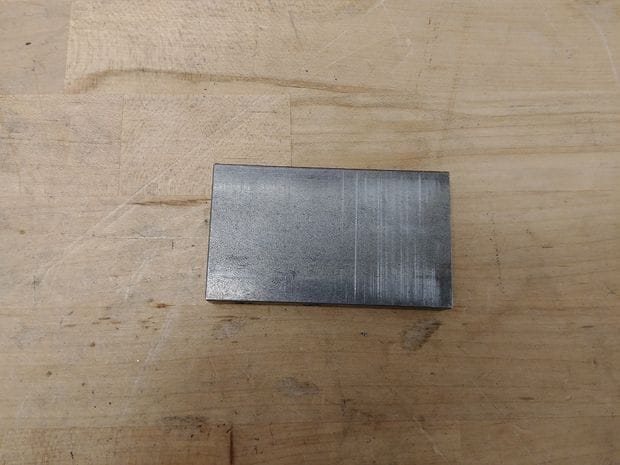

Шаг второй: пластины

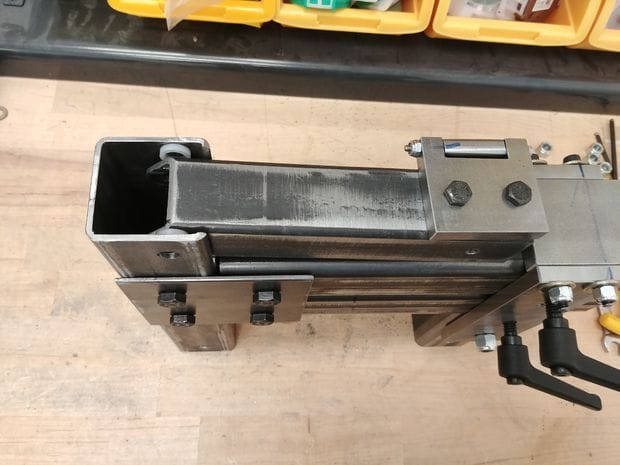

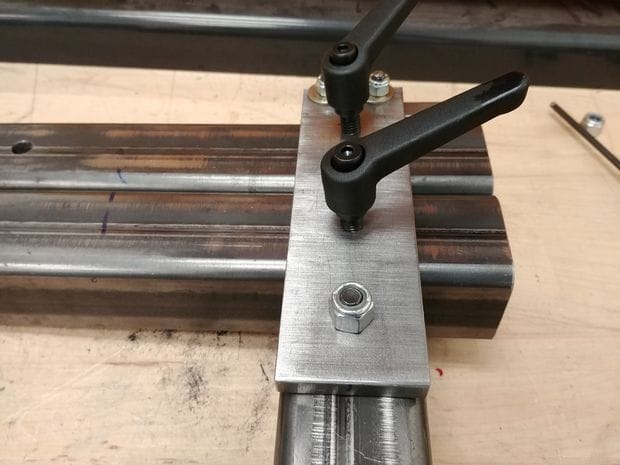

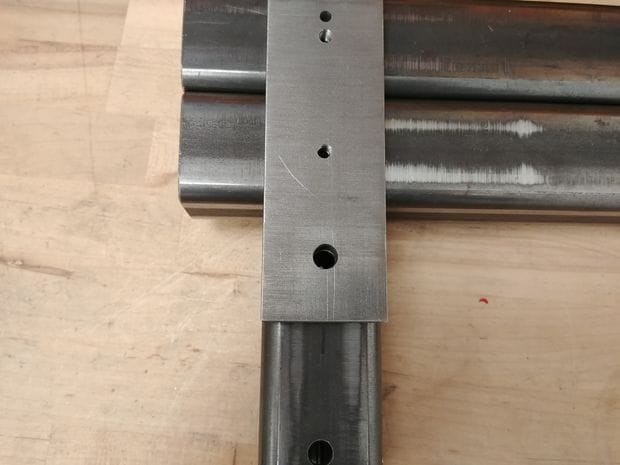

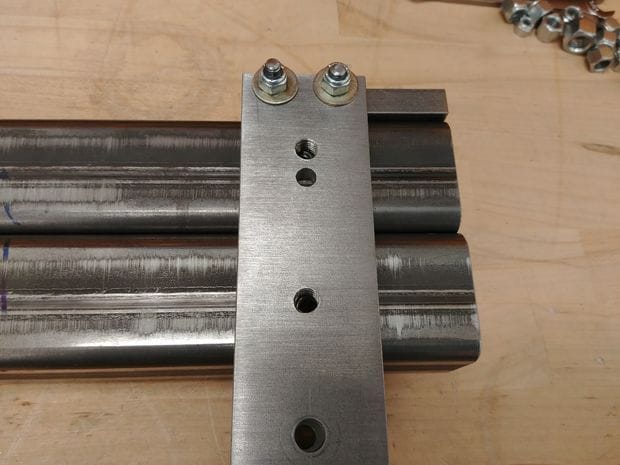

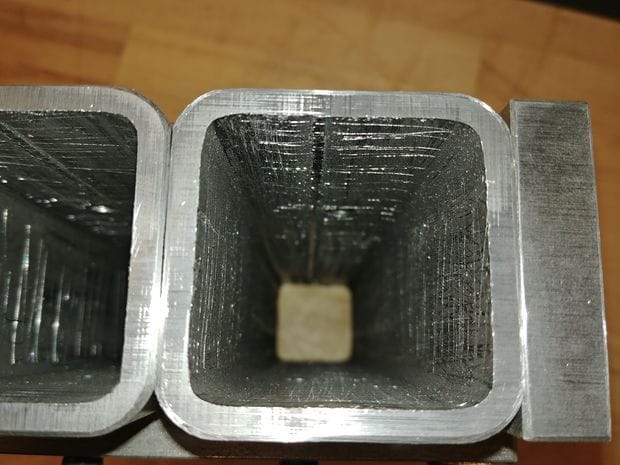

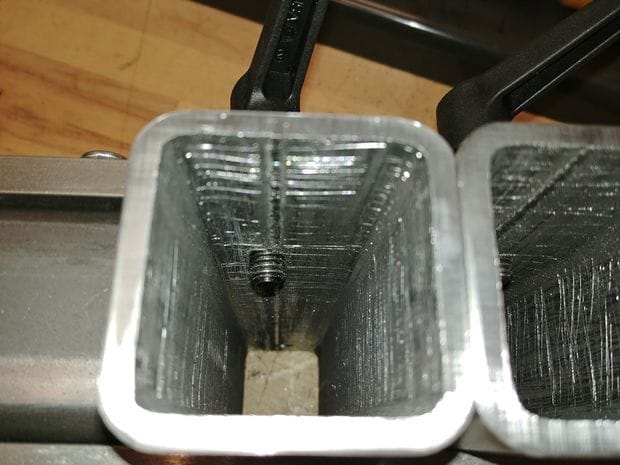

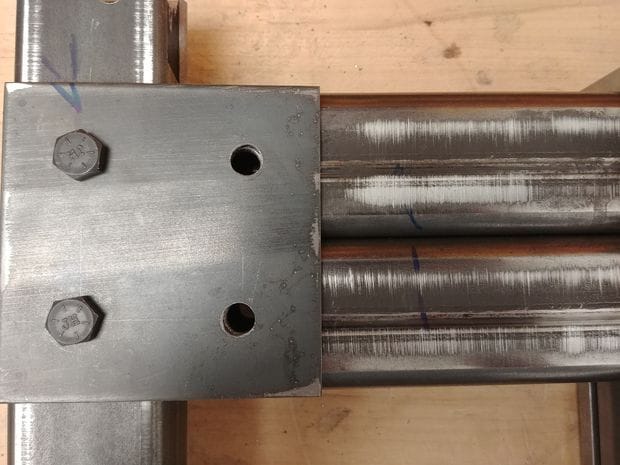

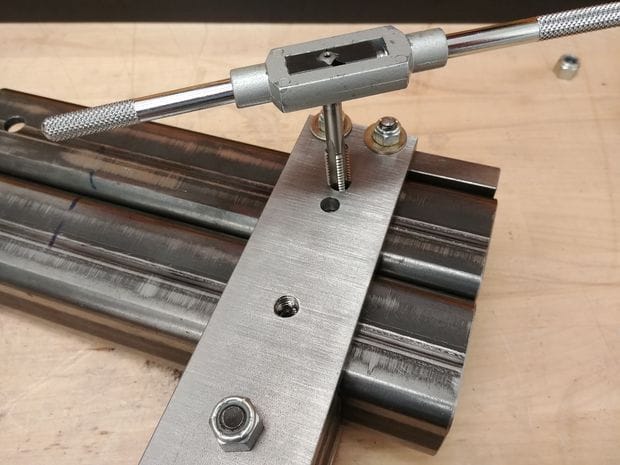

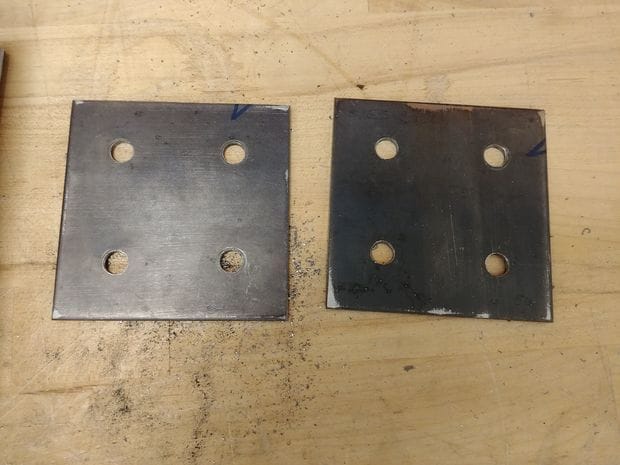

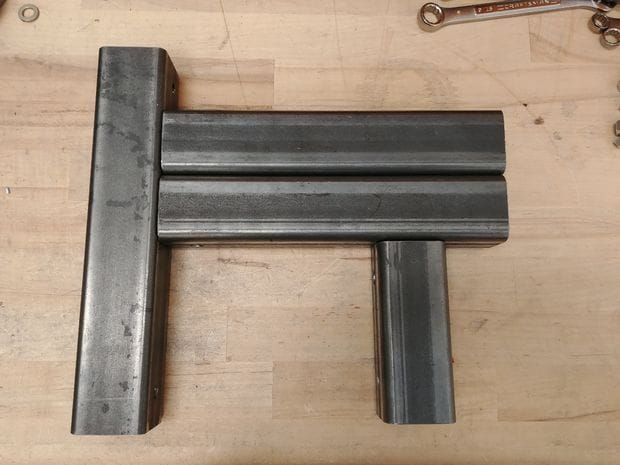

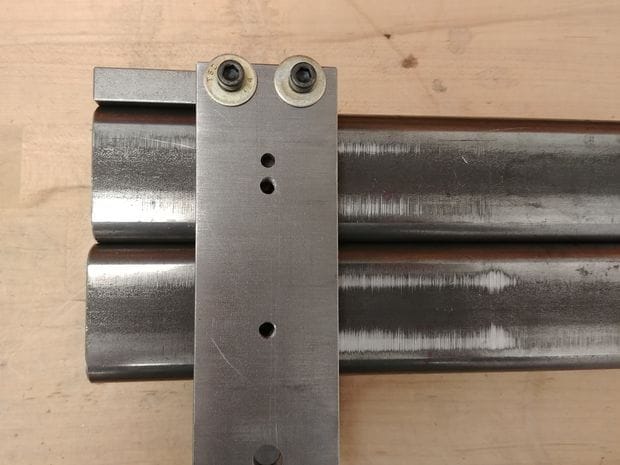

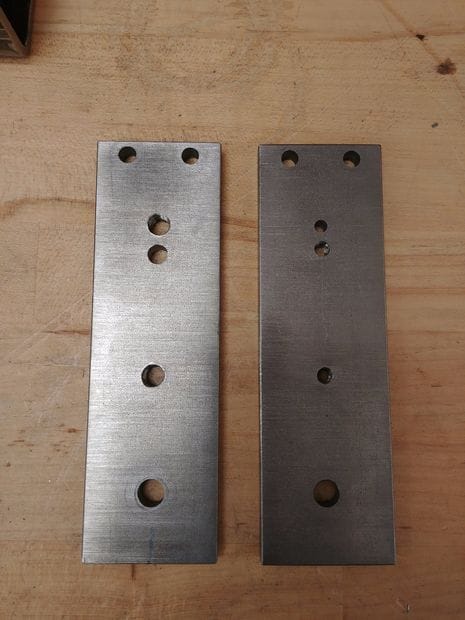

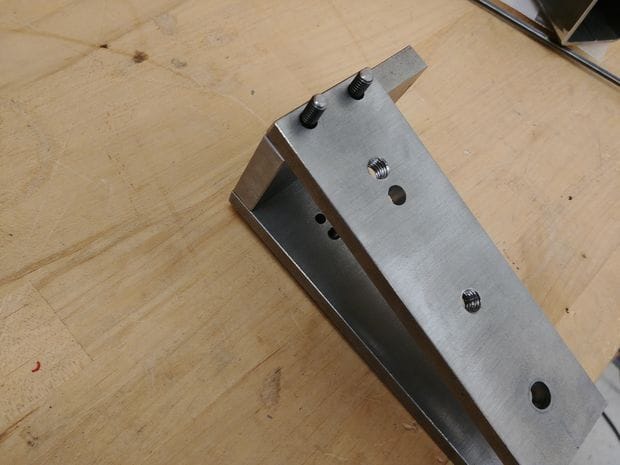

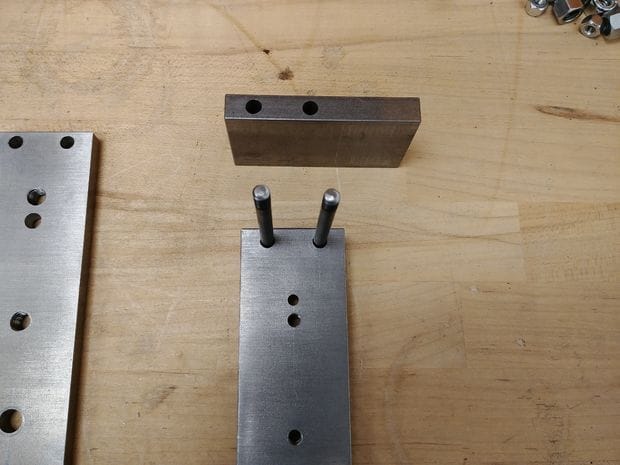

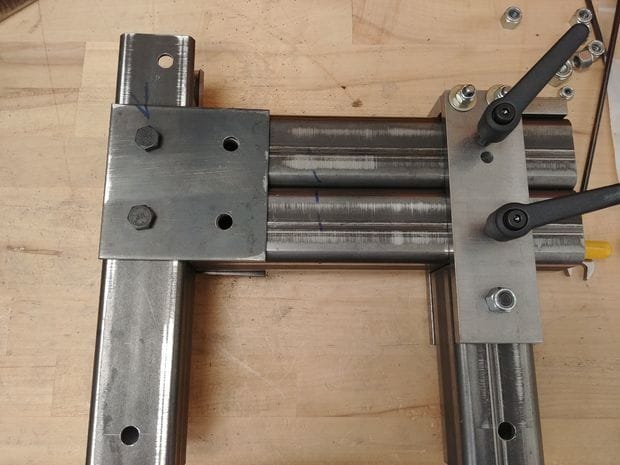

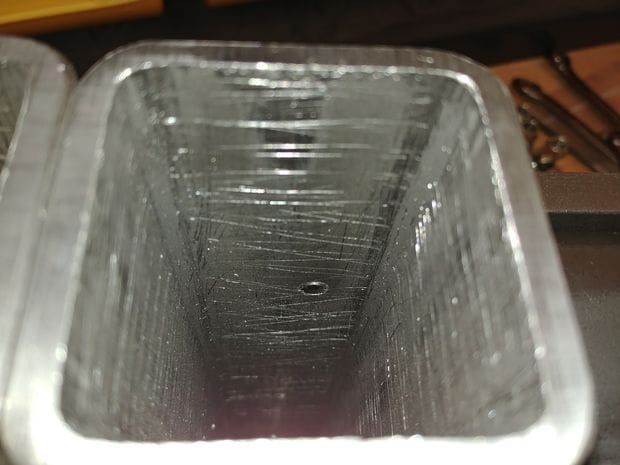

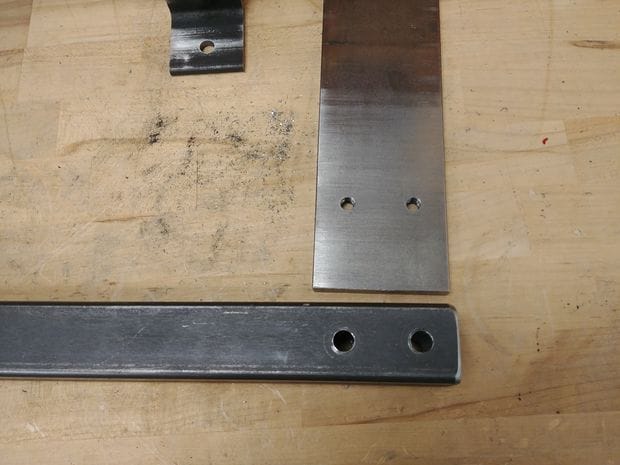

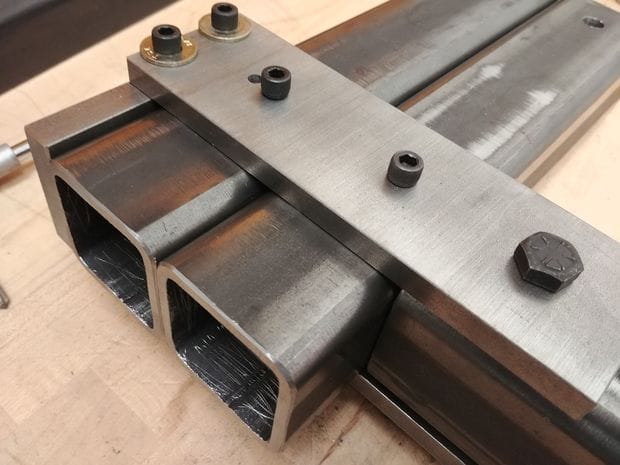

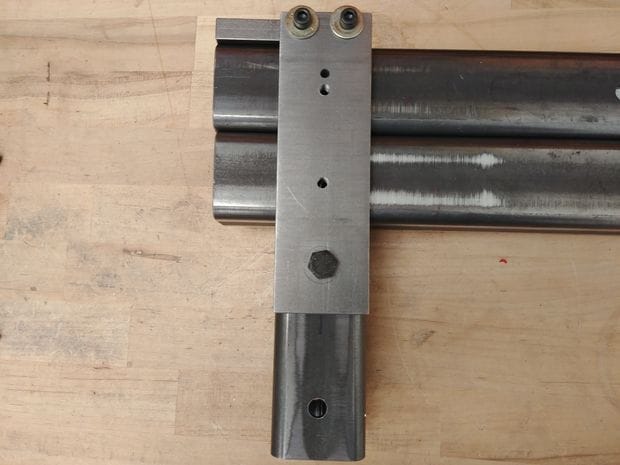

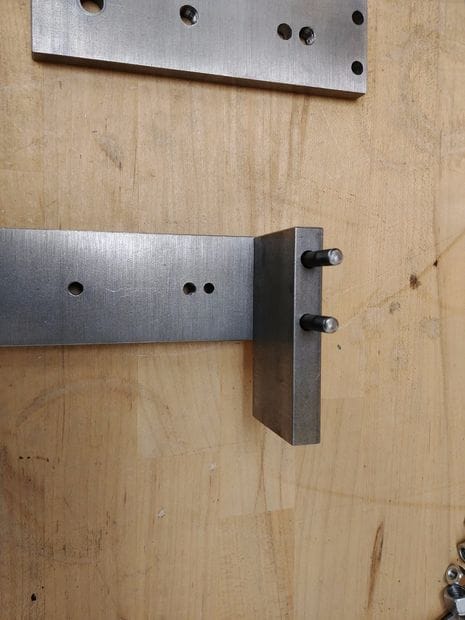

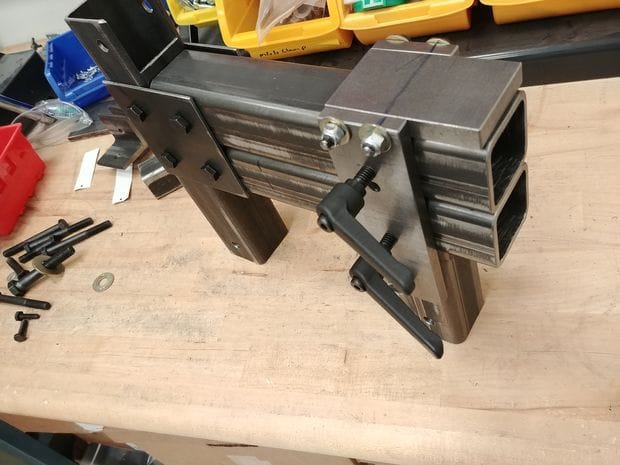

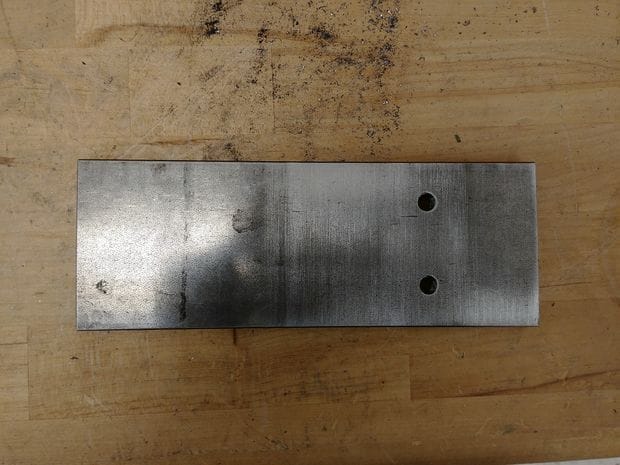

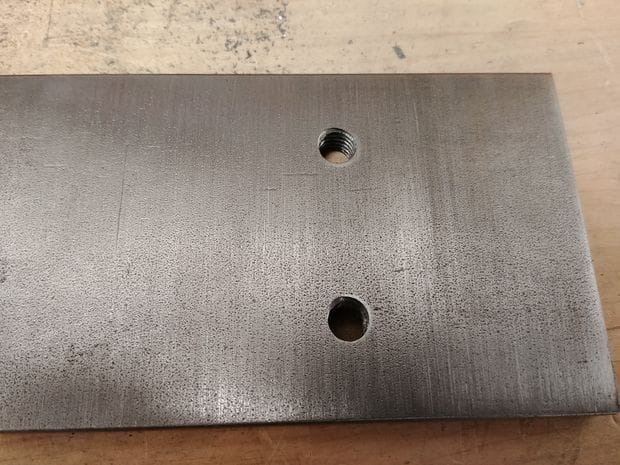

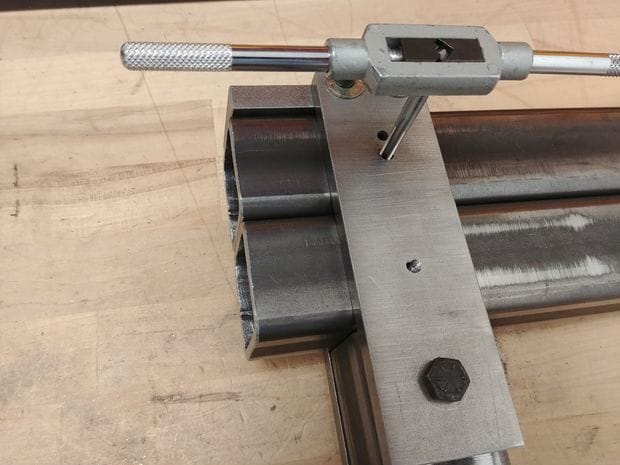

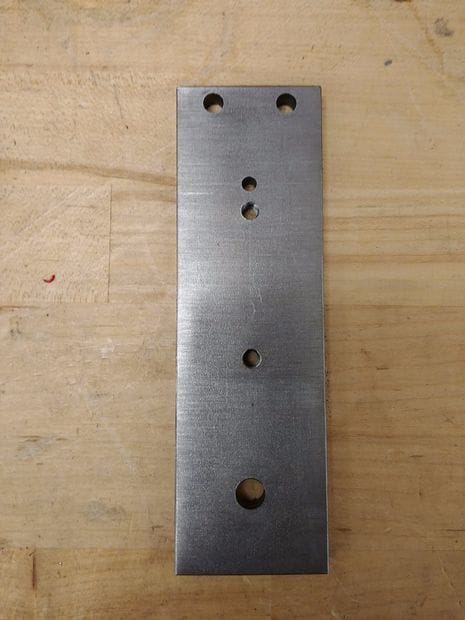

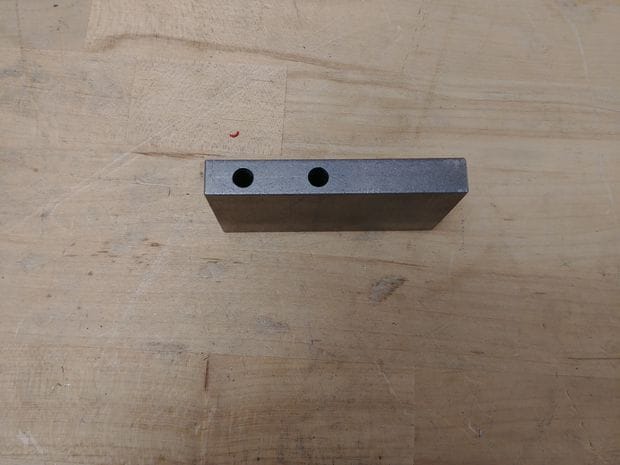

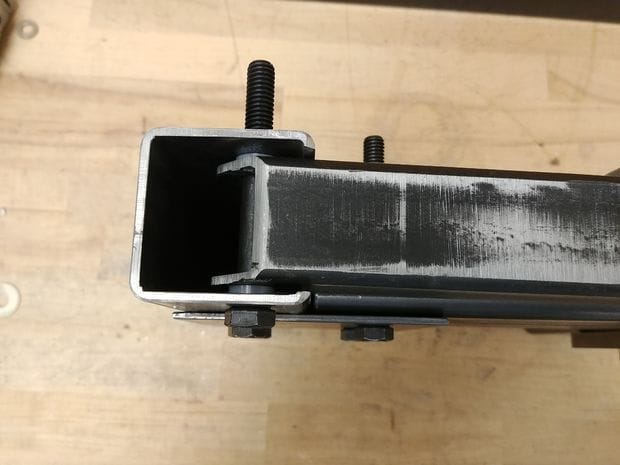

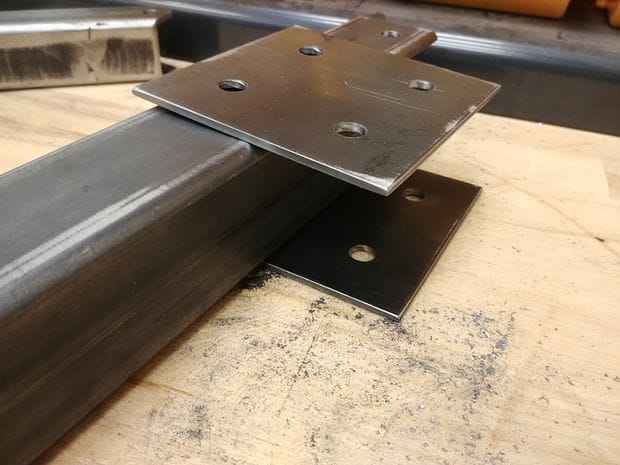

Для того что бы можно было на станок ставить ленту разной длины мастер сделал станок с изменяемой базой. Реализовано это следующим образом. Две профильных трубки меньшего диаметра (на одной закрепляется маятник, а на другой опорный столик) вставлены в две трубки большего диаметра. На трубках большего диаметра закреплены пластины с обеих сторон. В пластинах ( и на одной оси с ними в больших трубках) просверлены отверстия и нарезана резьба. В отверстия вкручиваются ручки со шпилькой. Для регулировки откручиваем ручку, выставляем внутреннюю трубку на нужную длину, фиксируем ее ручкой со шпилькой. В нижней части пластин закреплена стойка.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

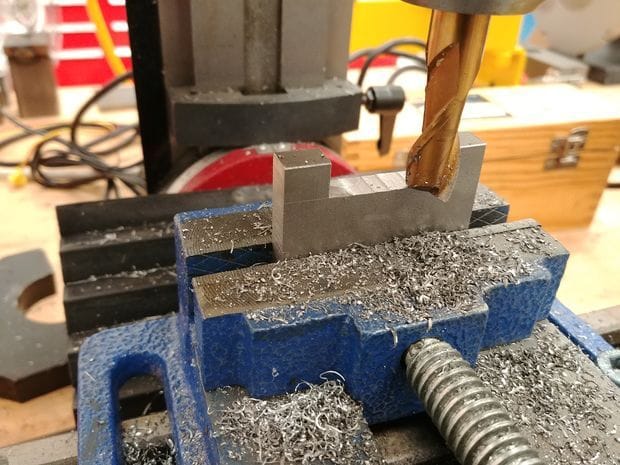

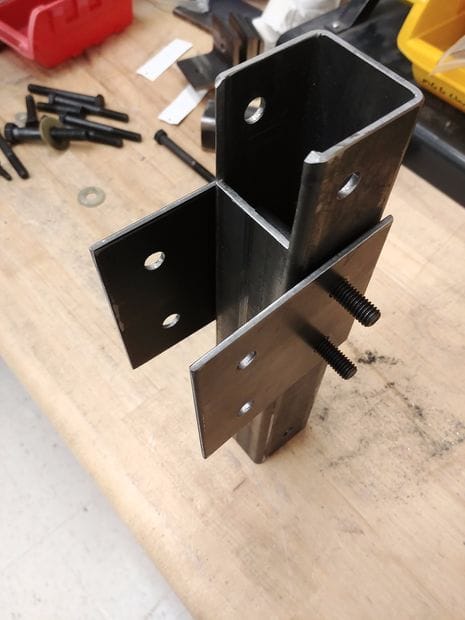

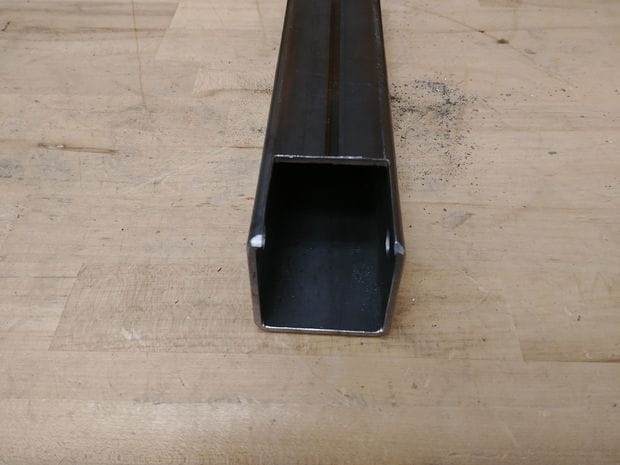

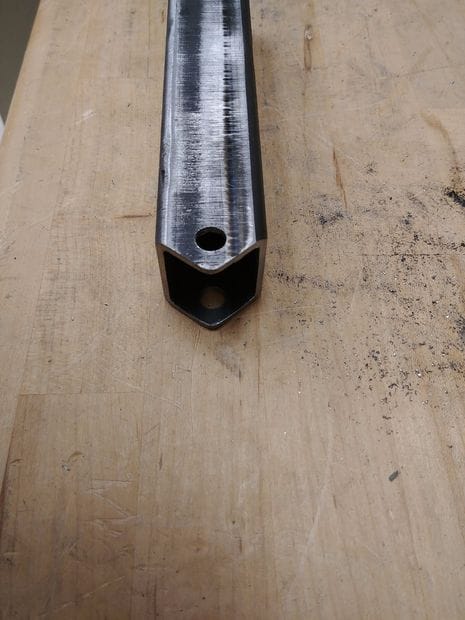

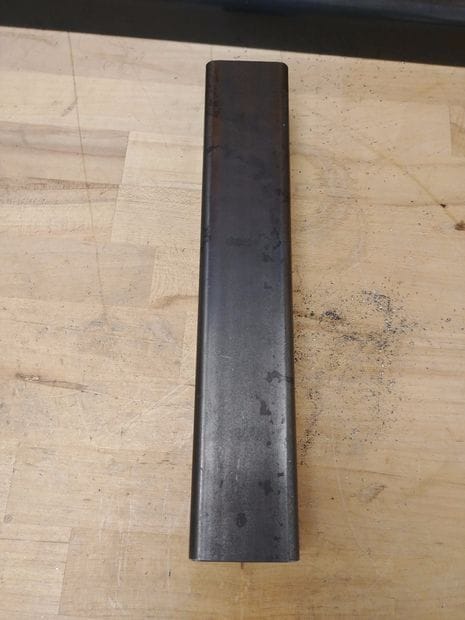

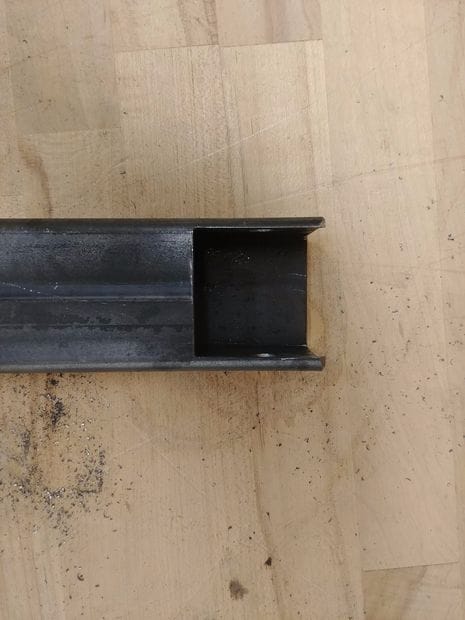

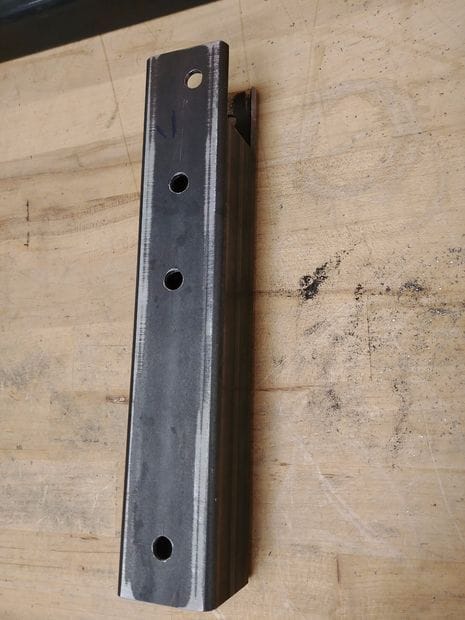

С другой стороны установлены две пластины на которых закреплена задняя стойка из профильной трубы. Верхняя часть стойки выступает над пластинами. Часть одной стенки срезана.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

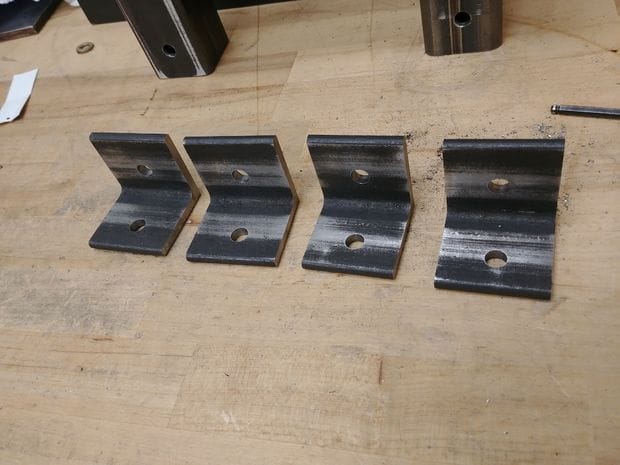

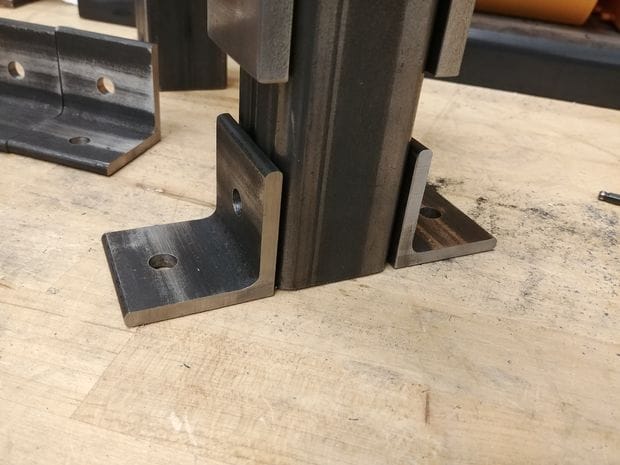

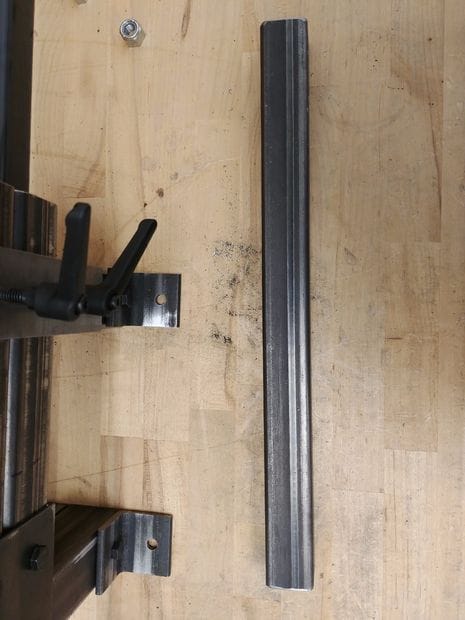

Стойки будут крепится к столу с помощью уголков.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

Шаг третий: натяжитель

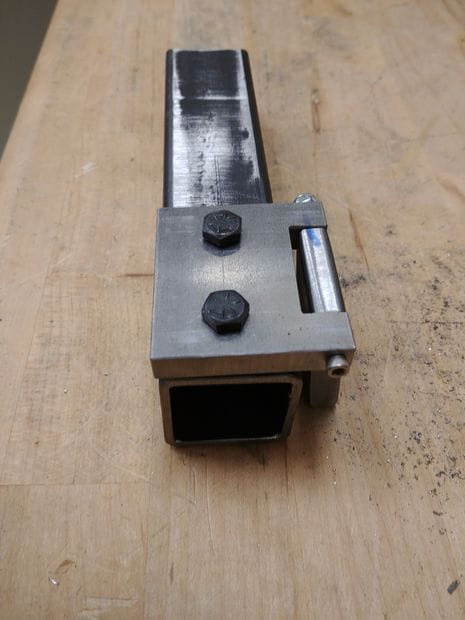

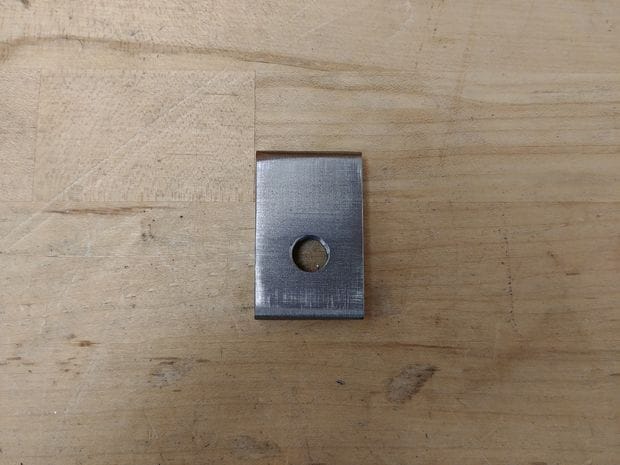

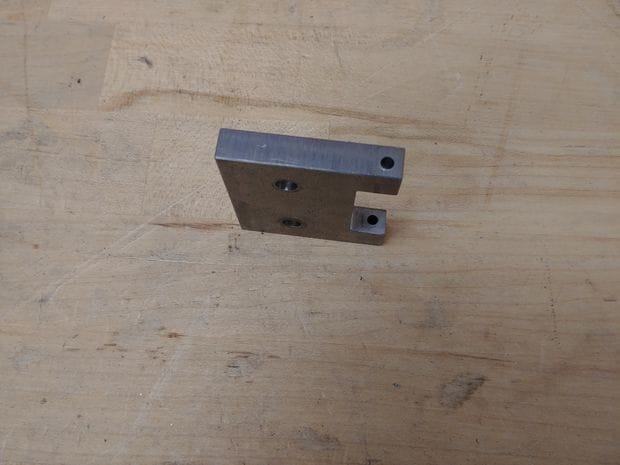

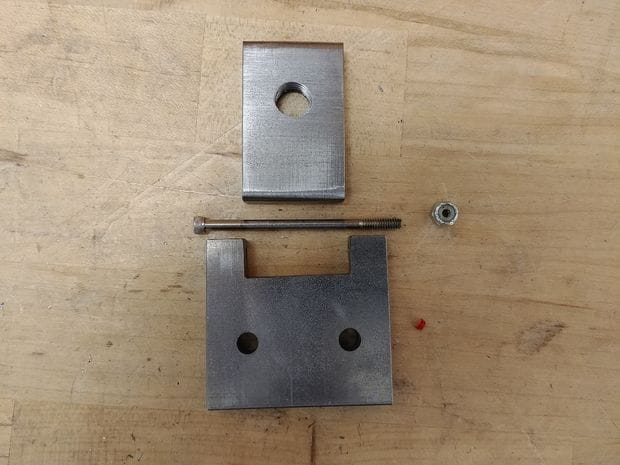

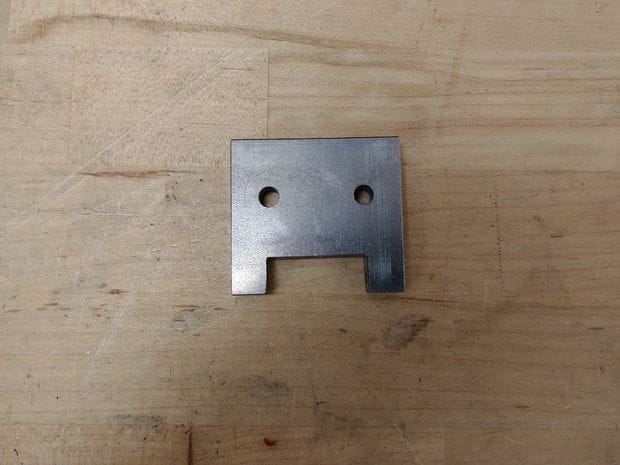

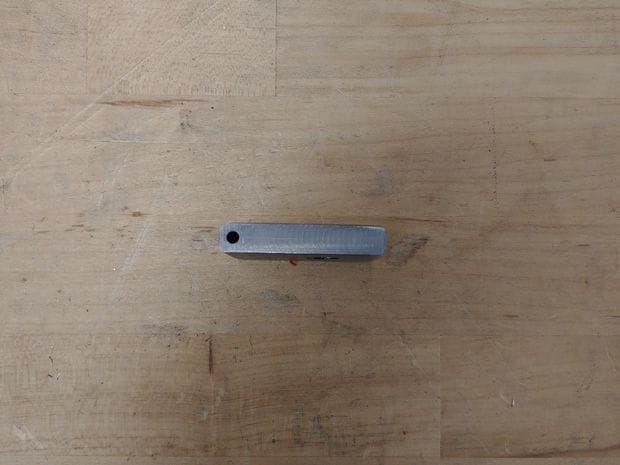

Шлифовальная лента имеет свойство растягиваться, поэтому в конструкции необходим натяжитель. Некоторые мастера устанавливают витую пружину под рычаг, но автор решил поставить газовую пружину. Из металлической пластины изготавливает петлю.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

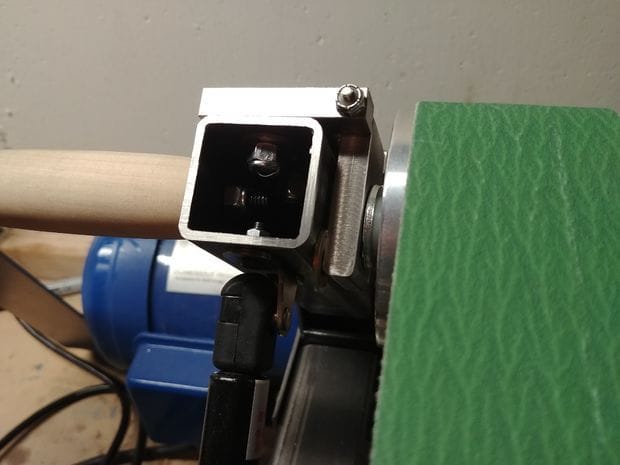

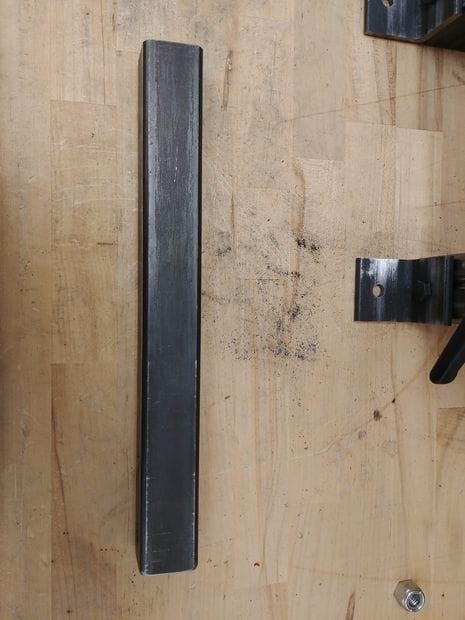

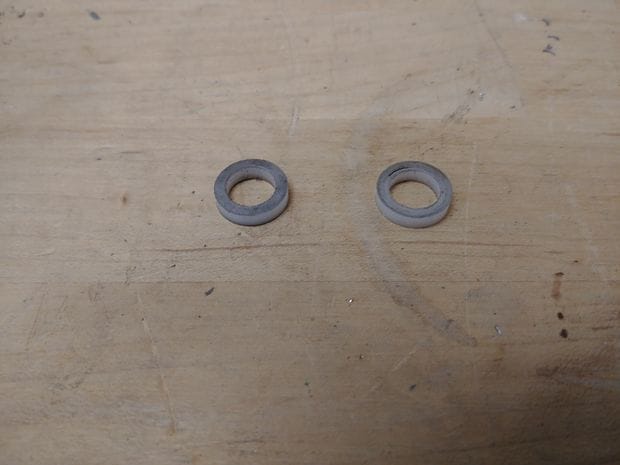

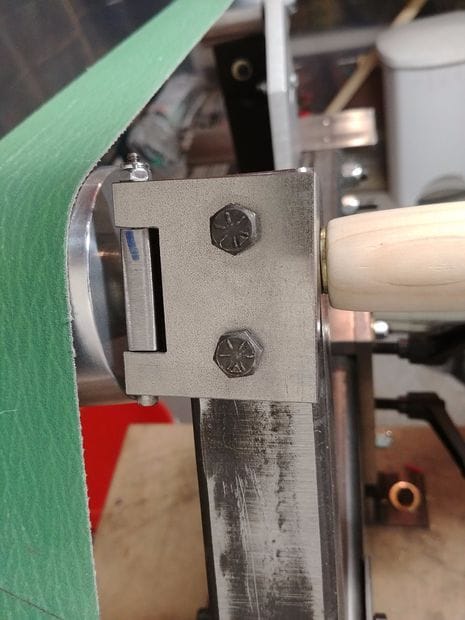

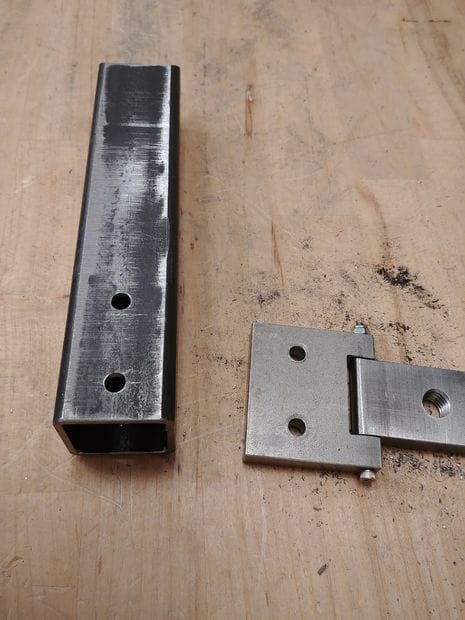

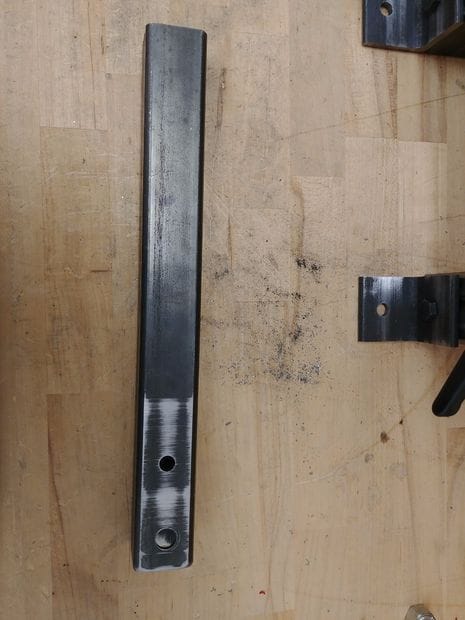

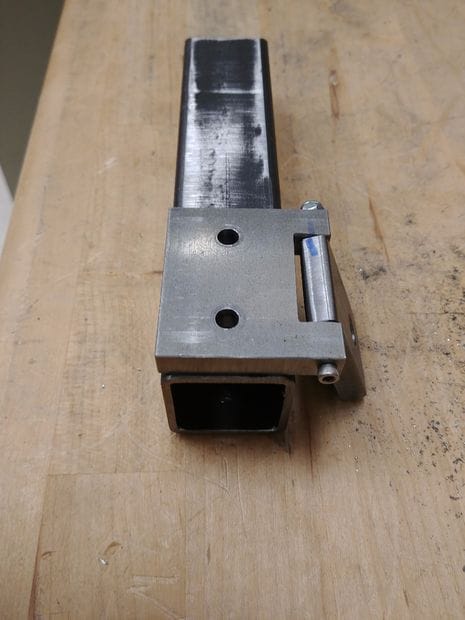

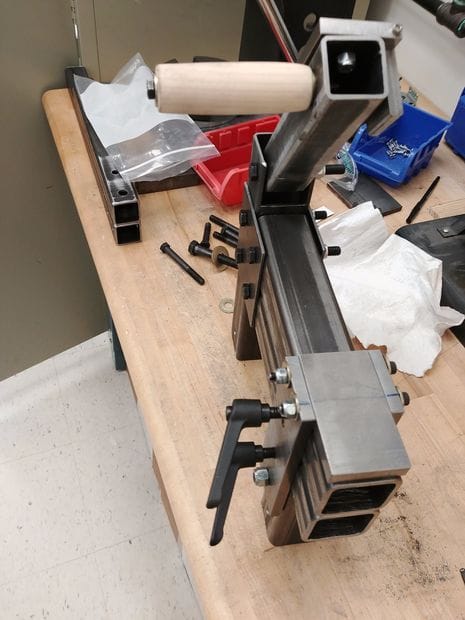

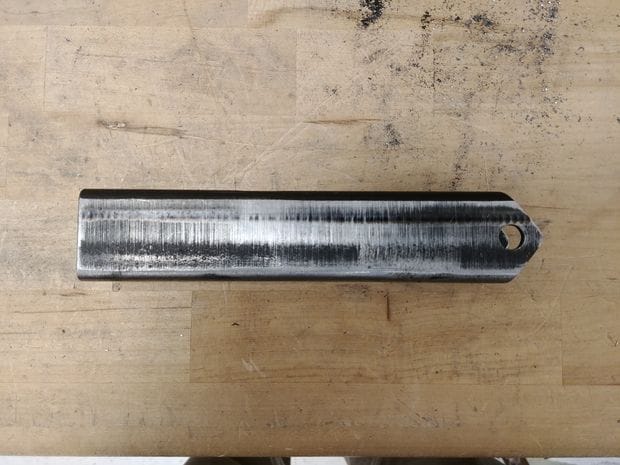

Из профиля изготавливает рычаг. Закрепляет на одной стороне рычага петлю и деревянную ручку. Ручка нужна для удобства смены лент. Прижимаешь рычаг вниз и одеваешь новую ленту. Другой конец рычага устанавливает в вырез ноги. Закрепляется рычаг болтом. Между стенками профилей устанавливает пластиковые шайбы. На другую часть петли закрепляет ролик.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

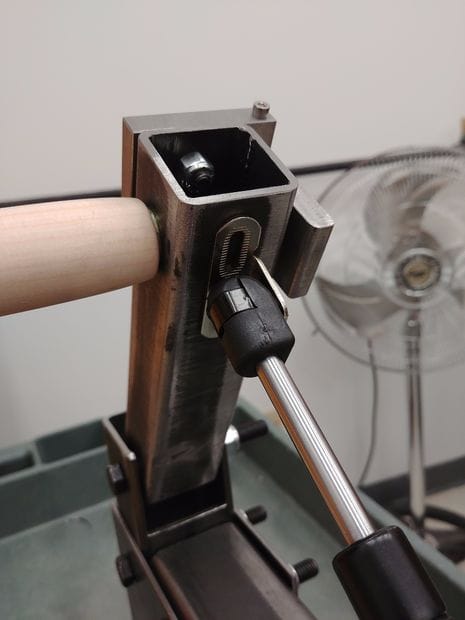

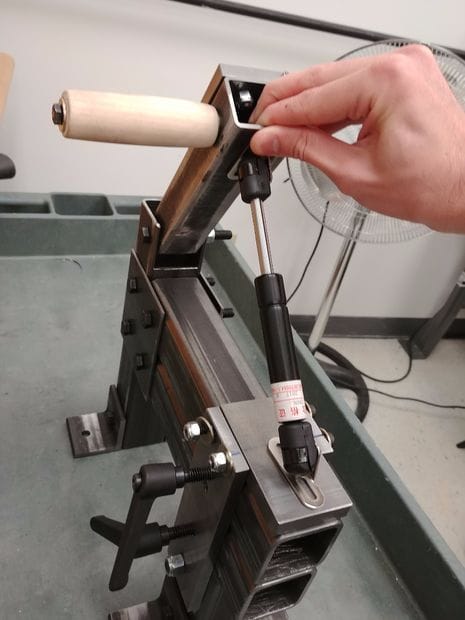

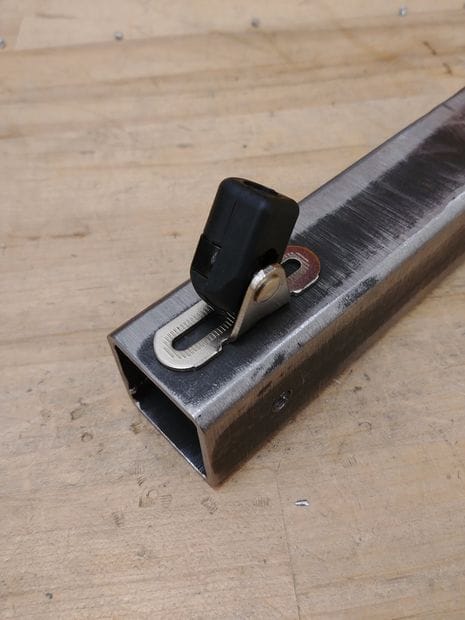

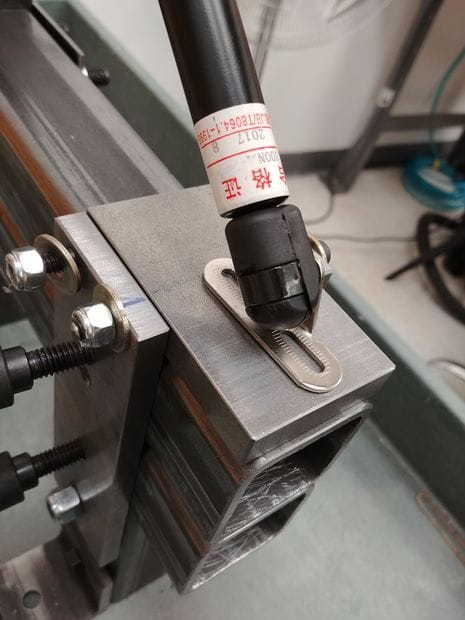

Устанавливает газовую пружину.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

Шаг четвертый: опорный столик

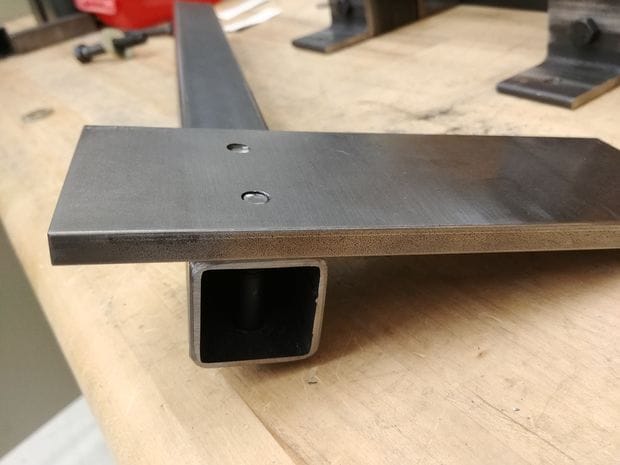

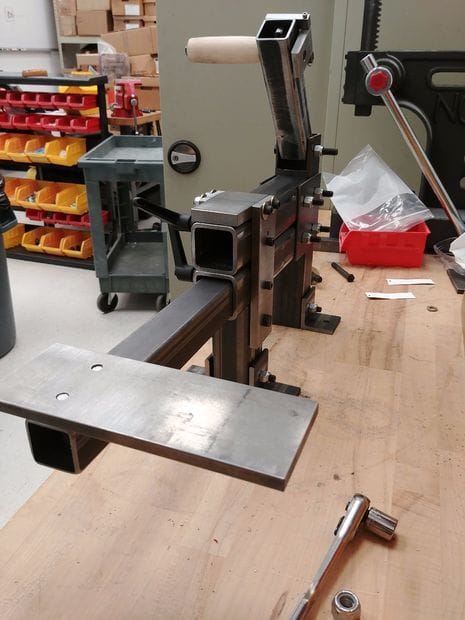

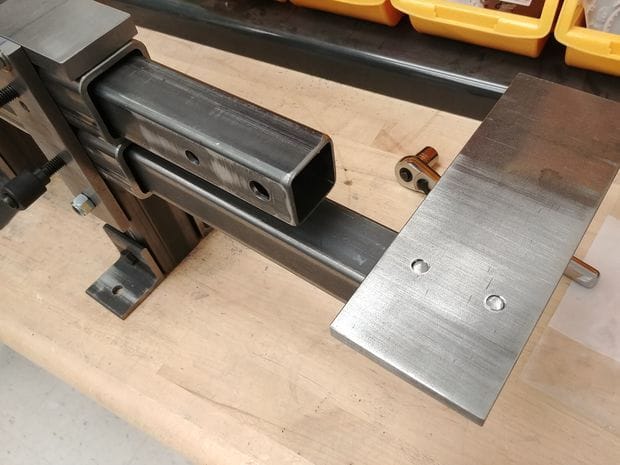

На профильной трубе закрепляет пластину. Вставляет трубу в нижнюю трубу станка, фиксирует.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

Шаг пятый: маятник и двигатель

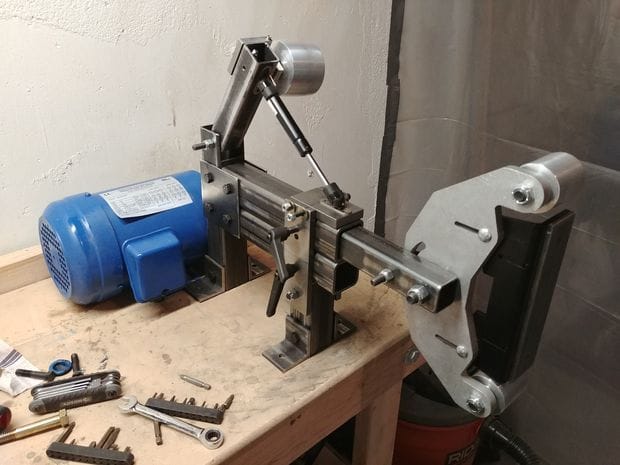

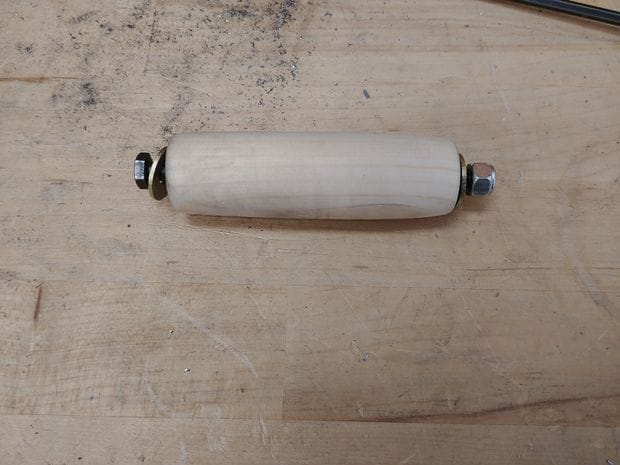

На трубе, закрепляемой в верхнем профиле станка, прикручивает маятник с роликами. Изготавливает и закрепляет, на маятнике, прижимную пластину. Устанавливает двигатель. На вал двигателя закрепляет четвертый ролик. Двигатель мастер использовал мощностью 1 л.с. (ок. 750 Вт) и возможностью регулировки оборотов.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

Мастер-самодельщик предупреждает о необходимости расположения роликов на одной плоскости. После сборки и испытания автору пришлось регулировать ролики.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок

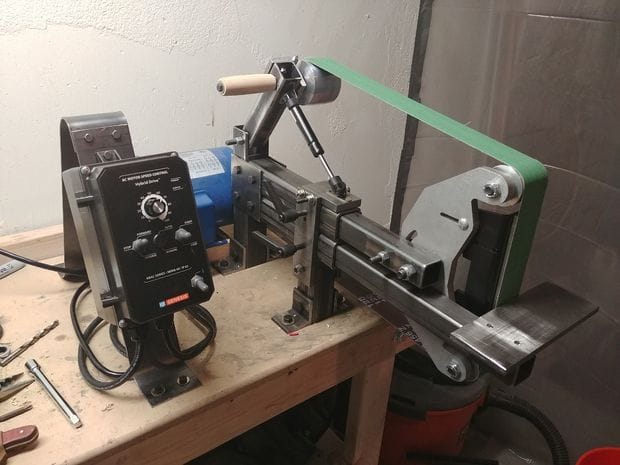

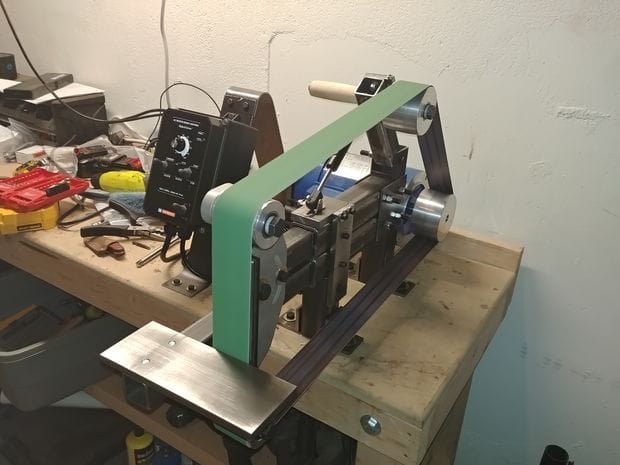

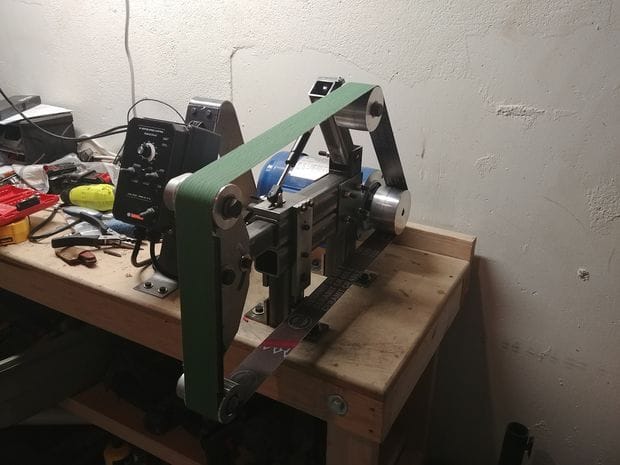

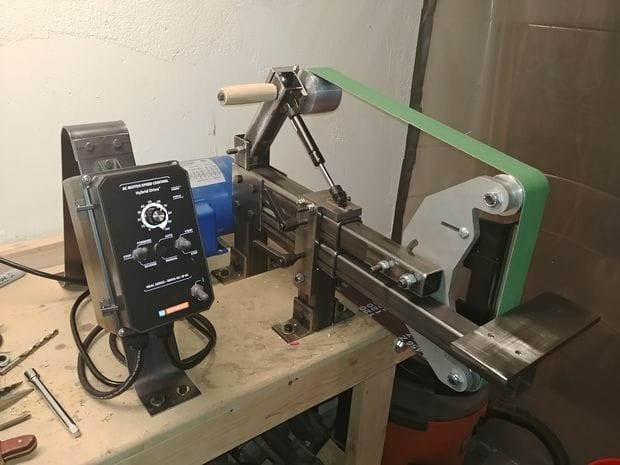

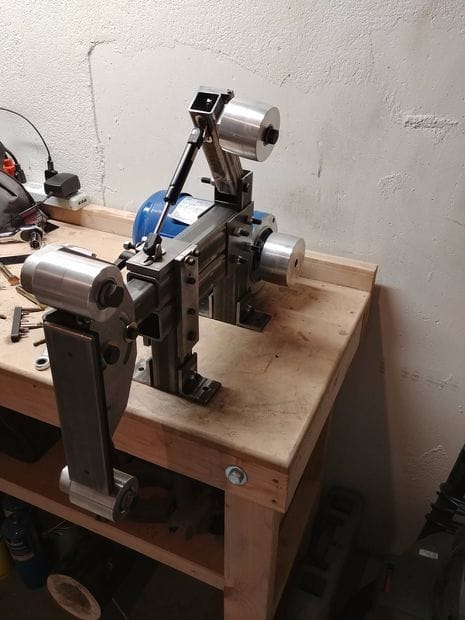

Ленточно-шлифовальный станок готов.
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
Ленточно-шлифовальный станок
