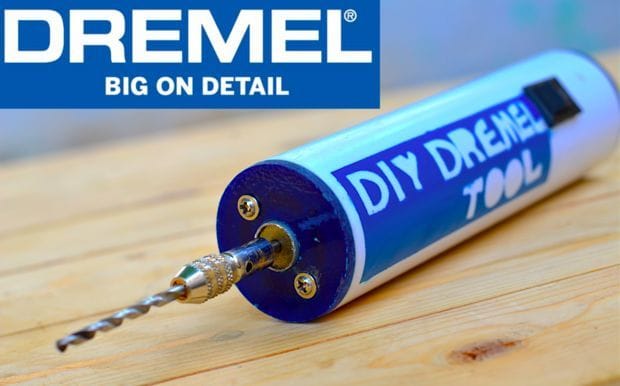

    Самодельный Dremel

    Самодельный Dremel

    По утверждению мастера-самодельщика, его аналог модели инструмента известной марки, не уступает оригиналу. Утверждение спорное, но учитывая стоимость (ок. 10 $) и выполнение основной задачи (сверление и шлифование) инструмент получился неплохой. Диаметр сверл до 3 мм.




    Инструменты и материалы:
    -Двигатель;
    -Патрон цанговый;
    -Цанги;
    -Полипропиленовая 2-х дюймовая труба;
    -Линейка;
    -Маркер;
    -Полотно по металлу;
    -Наждачная бумага;
    -Стеклопластик;
    -Дрель;
    -Сверло по дереву регулируемое ("балеринка");
    -Струбцина;
    -Клей;
    -Напильник круглый;
    -Штангенциркуль;
    -Провода;
    -Паяльник;
    -Термотрубка;
    -Зажигалка;
    -Отвертка;
    -Винты;
    -Аккумуляторные батареи;
    -Выключатель;
    -Разъем;
    -Изоляционная лента;
    -Буквы на клейкой основе;
    -Скотч;
    -Аэрозольный баллончик с краской;
    -Ножницы;

    Шаг первый: корпус

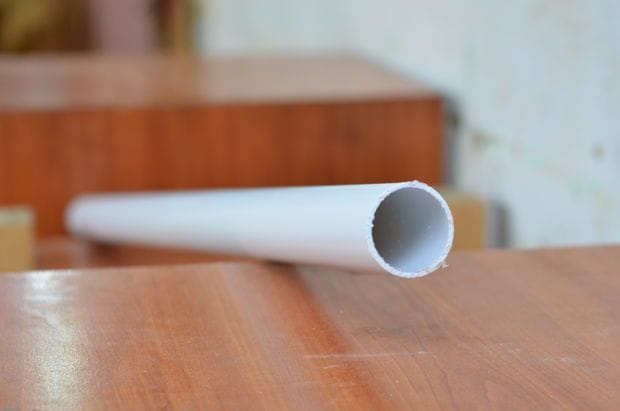

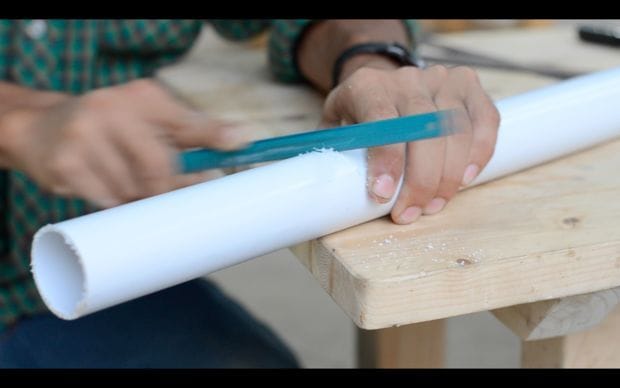

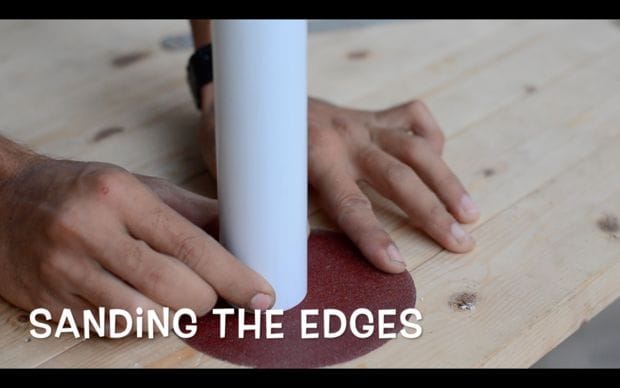

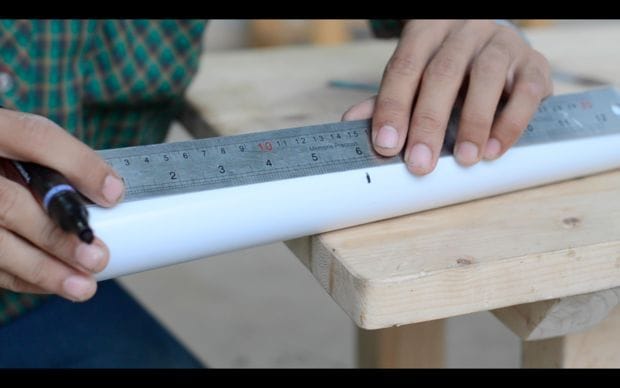

    Корпус автор изготовил из полипропиленовой трубы. Диаметр трубы 5 см, длинна 15 см.

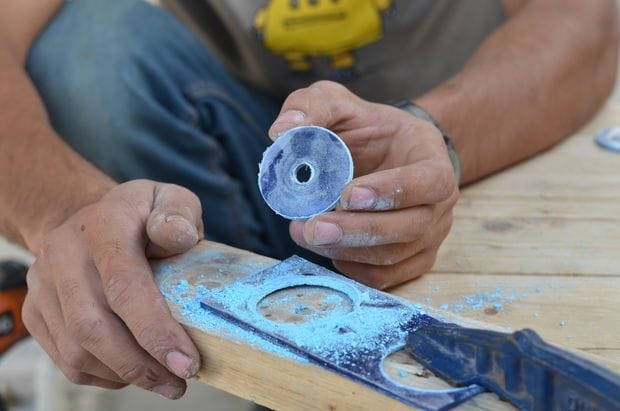

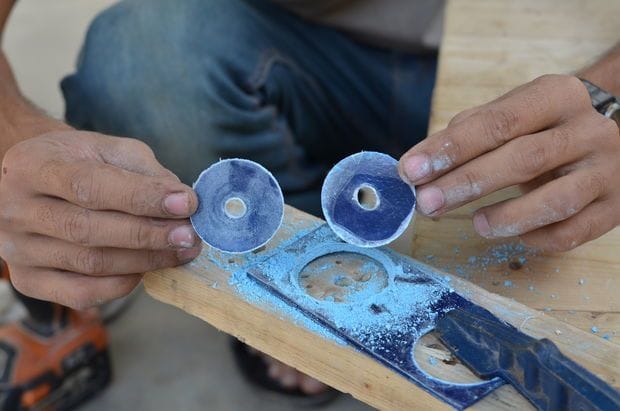

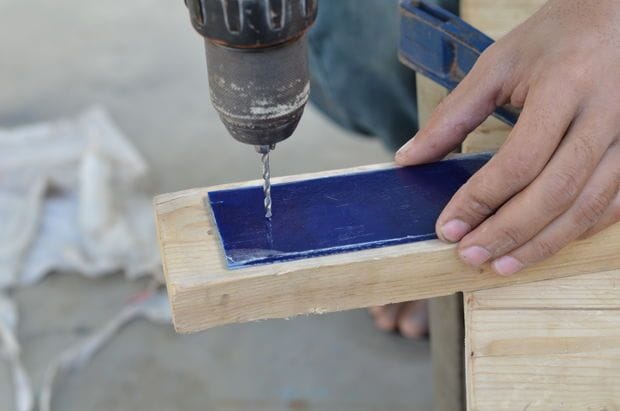

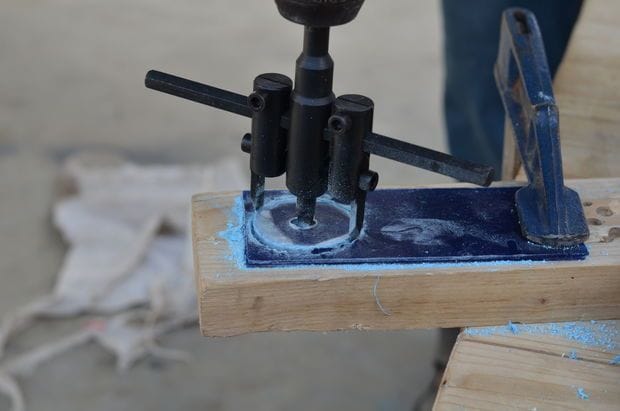

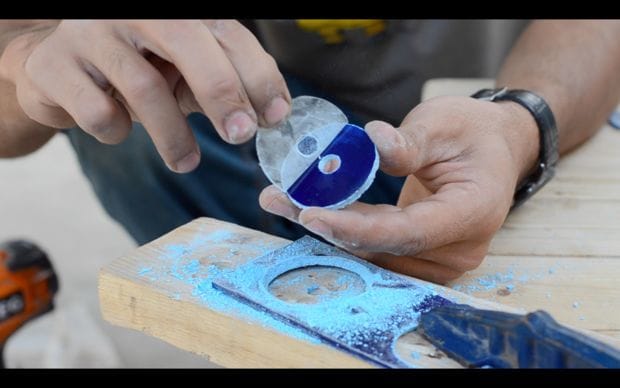

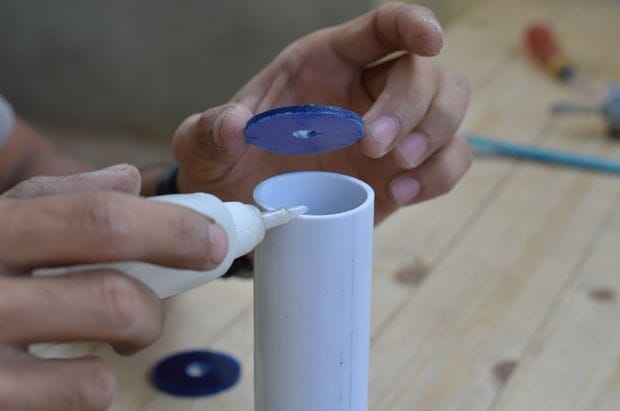

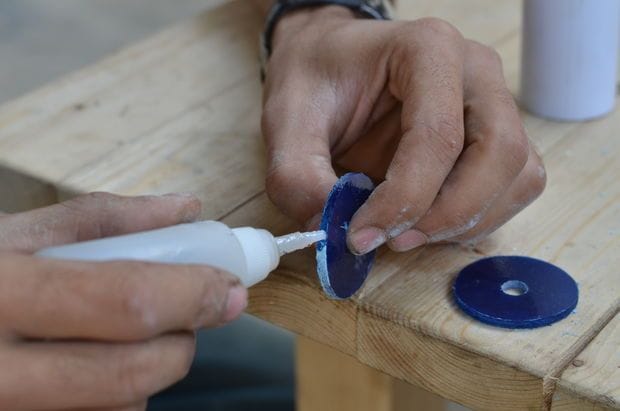

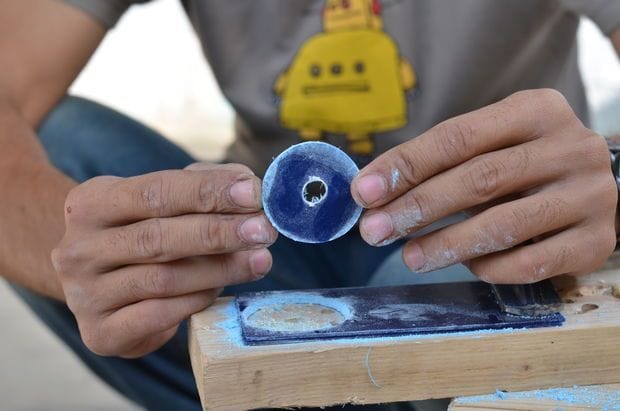

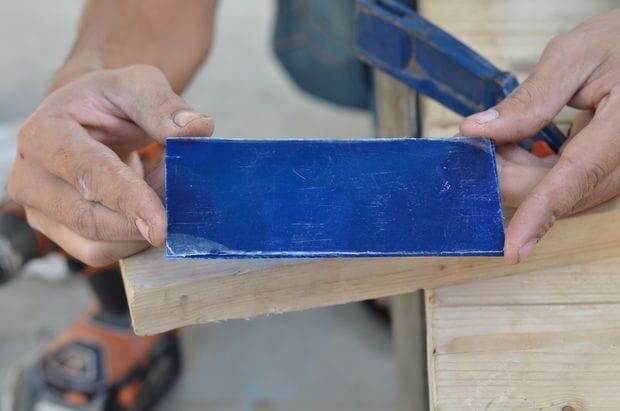

    На торцы трубы вырезал две заглушки из стеклопластика. Заглушки должны быть немного больше внешнего диаметра трубы. Одну заглушку мастер сразу же приклеил.









    Шаг второй: двигатель

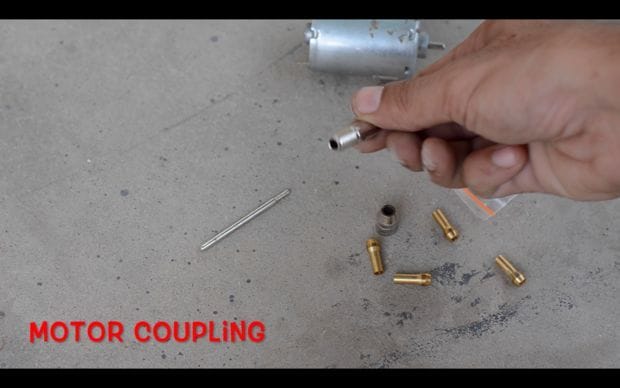

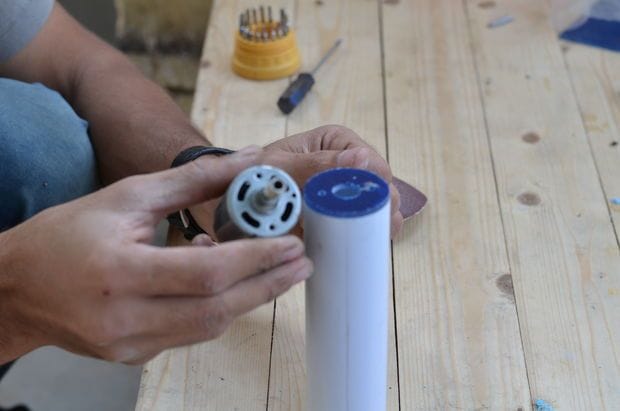

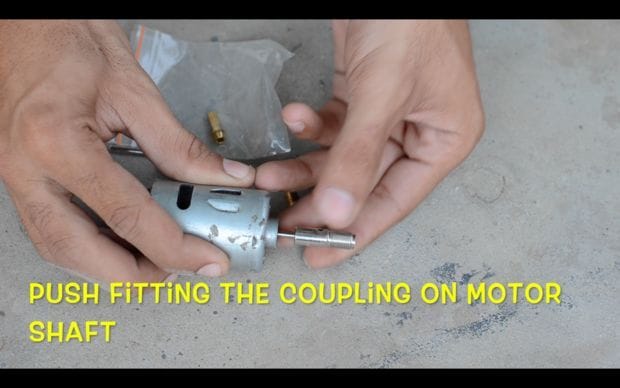

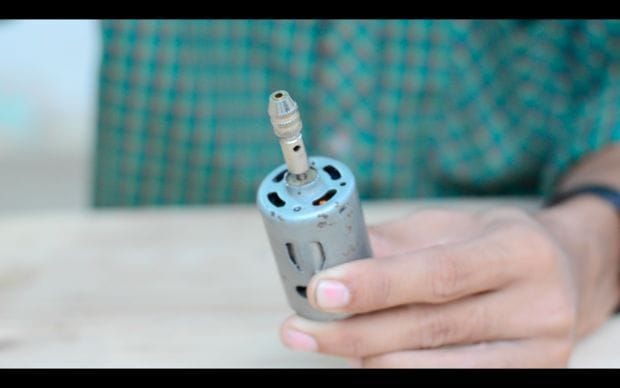

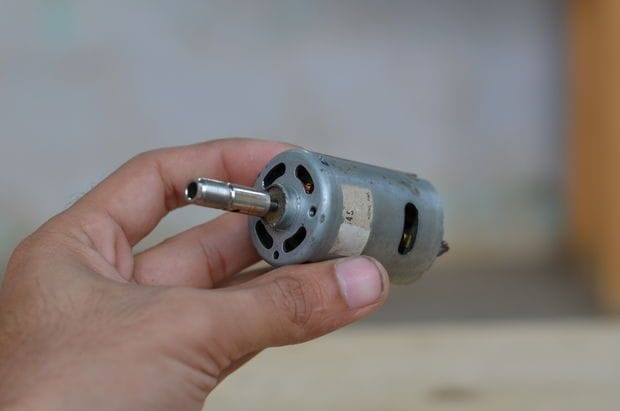

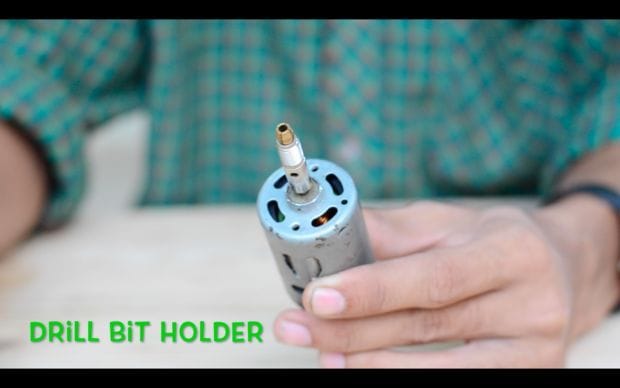

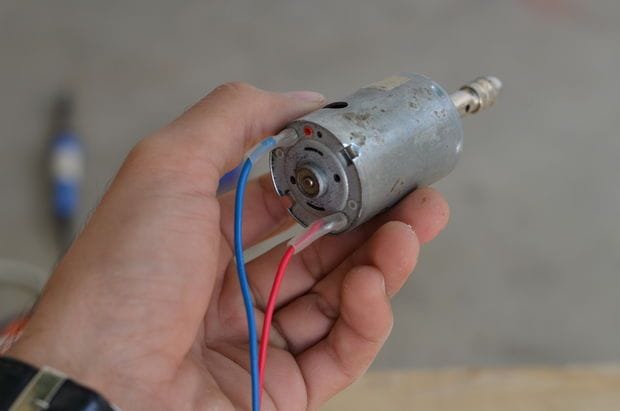

    Для своего инструмента автор использовал двигатель 12 В, 400 об\мин. На вал двигателя насадил цанговый патрон.

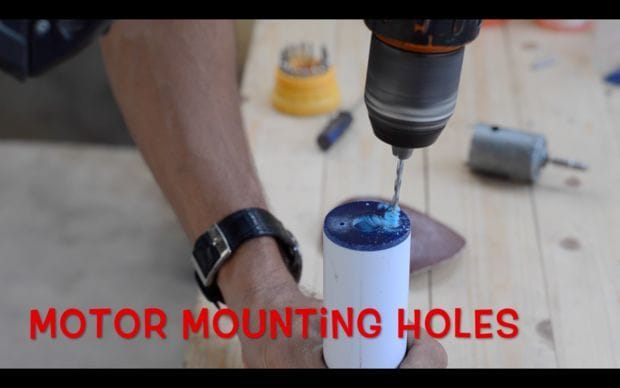

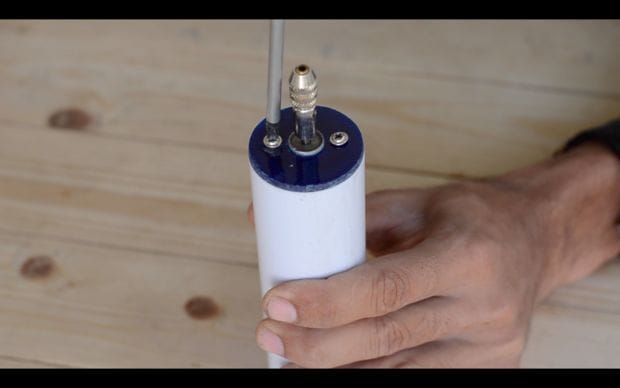

    В заглушки корпуса просверлил отверстие по центру для вала и два отверстия под винты крепления.


    Шаг третий: аккумуляторы

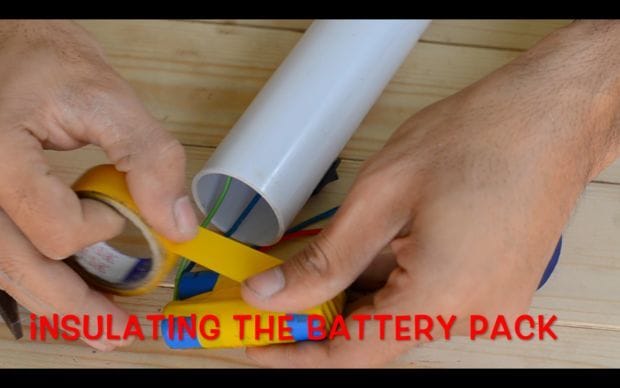

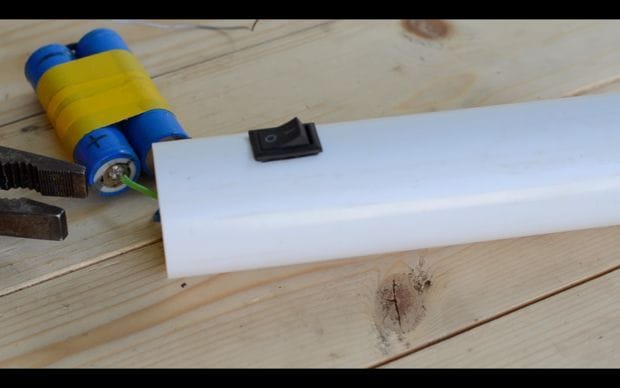

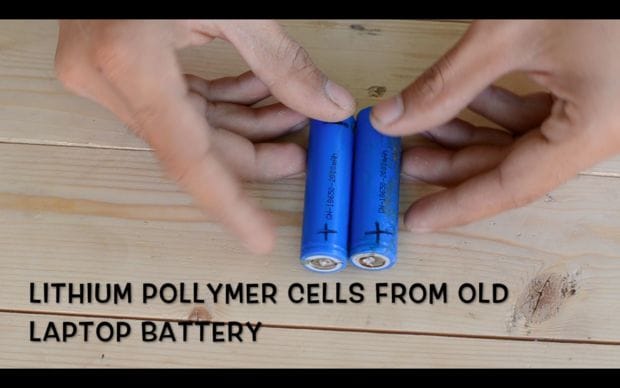

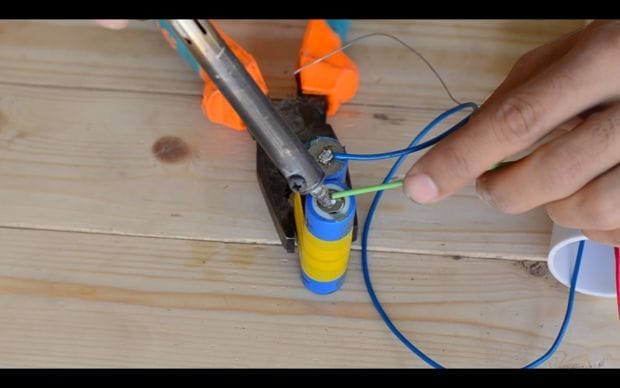

    Для питания мини-дрели мастер использовал два литиевых аккумулятора. Две батареи соединенных последовательно выдают 7,4 В и имеют емкость 2400 мАч. Напряжение конечно меньше чем требуется для двигателя, но по словам автора, вполне достаточно. К контактам батарей автор припаивает провода. Фиксирует батареи изолентой.




    Шаг четвертый: сборка

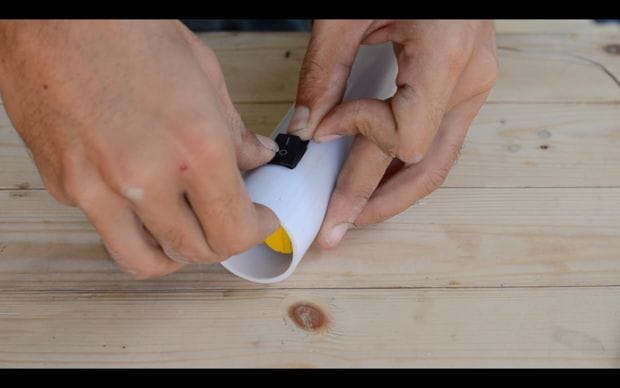

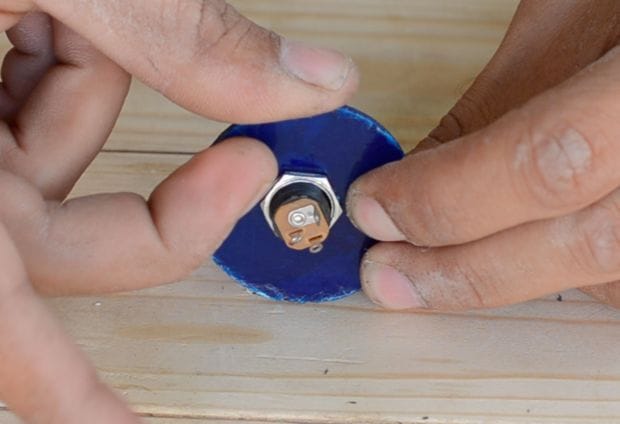

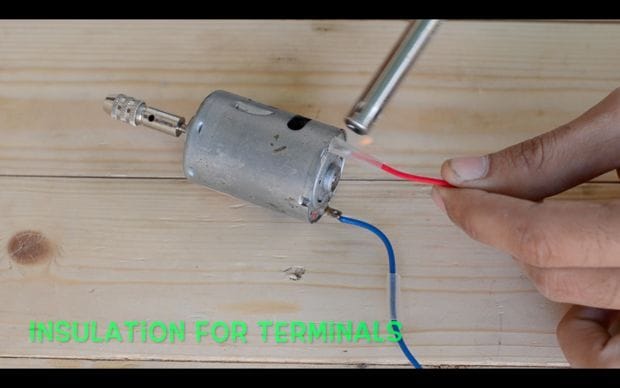

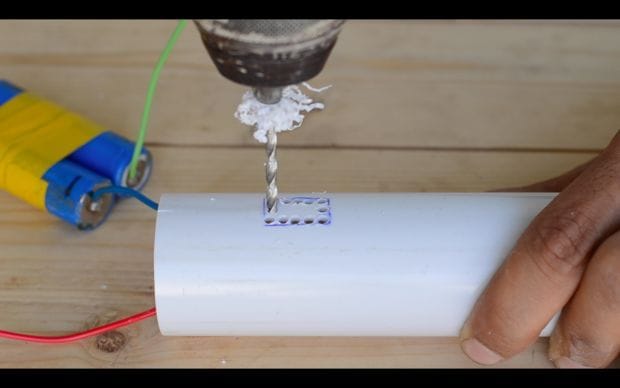

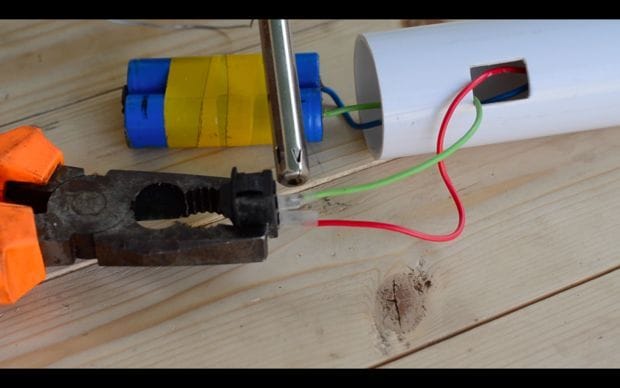

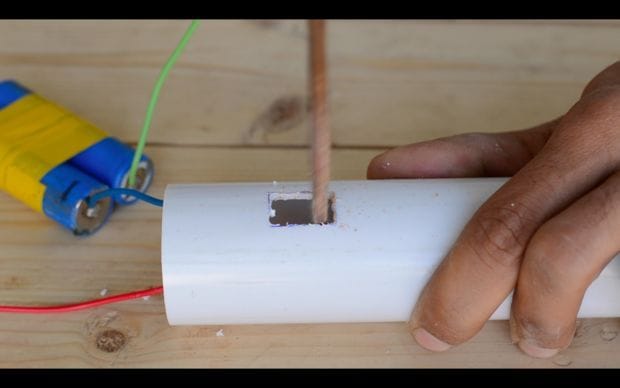

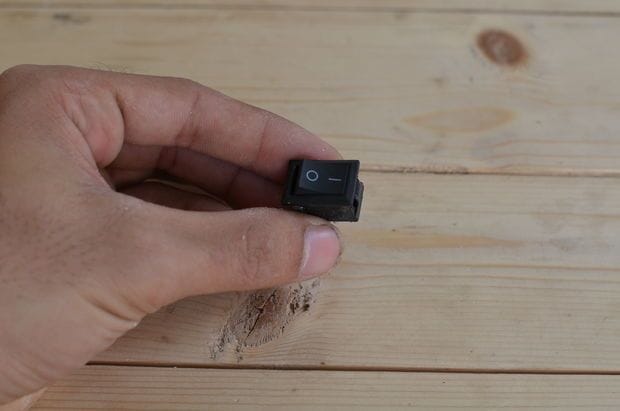

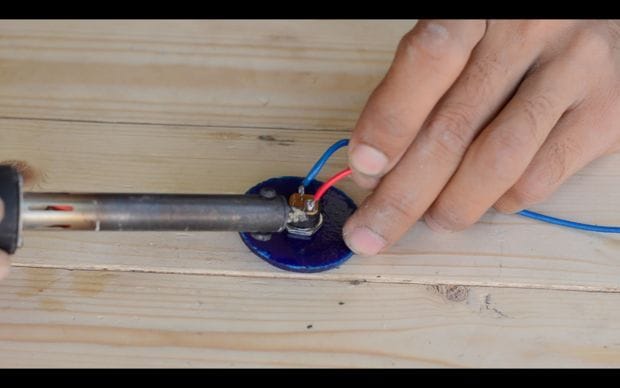

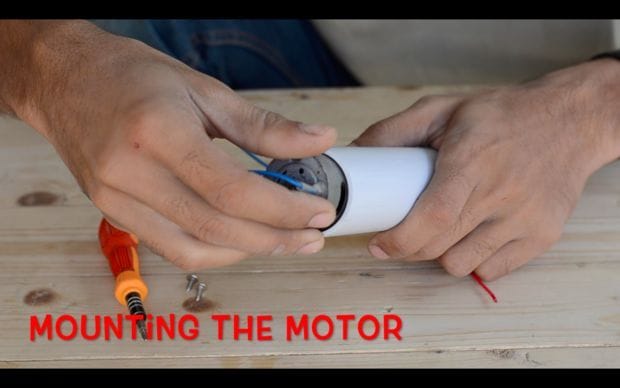

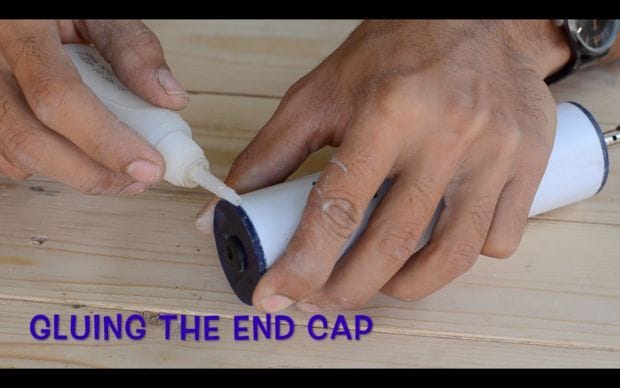

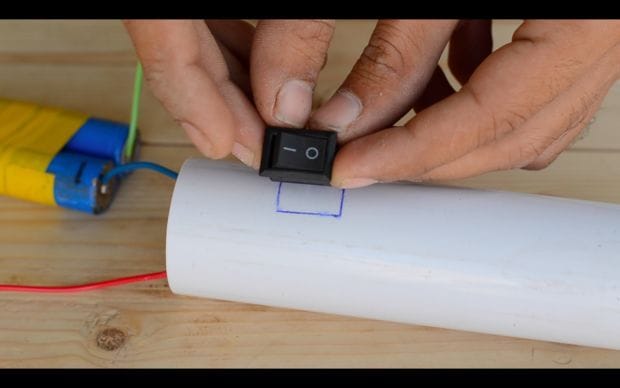

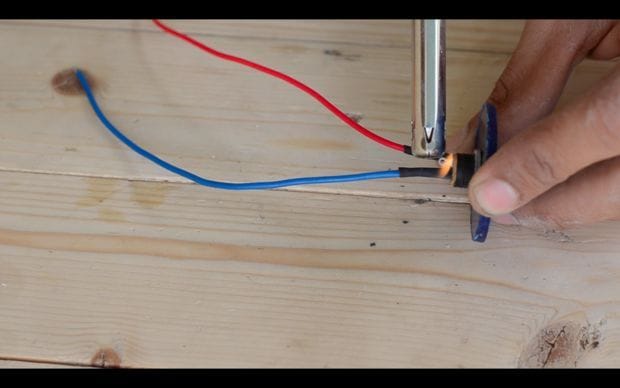

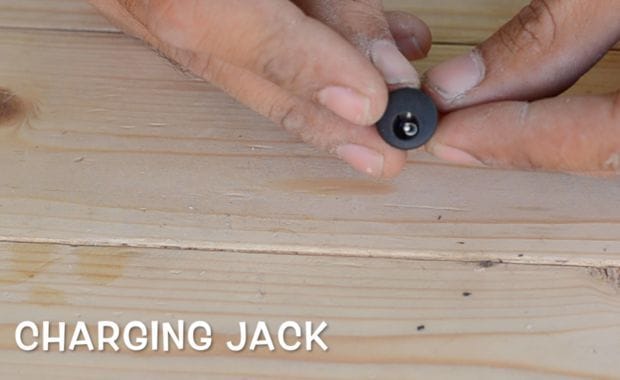

    Теперь можно приступить к сборке. К мотору припаивает провода и винтами закрепляет его на передней заглушки. В корпусе делает отверстие под выключатель. Устанавливает его и встраивает в цепь между батареей и двигателем. Во второй заглушки устанавливает разъем для зарядки батареи. Соединяет разъем и батарею проводами. Приклеивает заднюю заглушку.

















    Шаг пятый: надпись

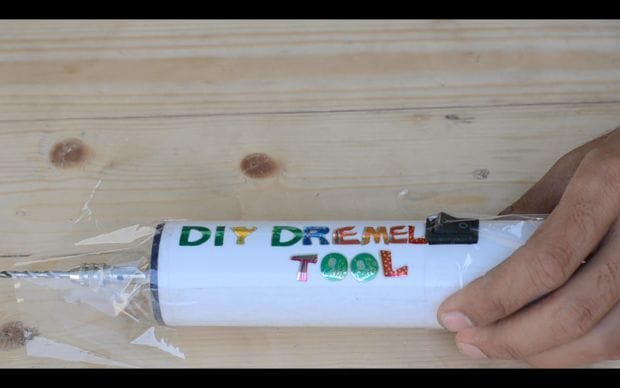

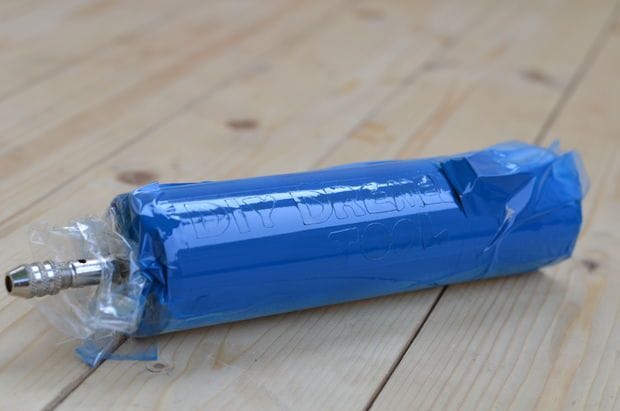

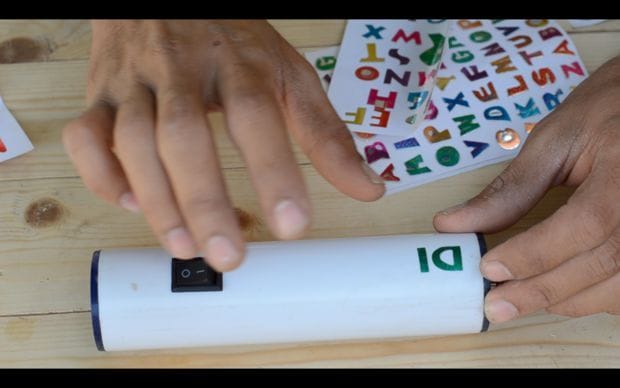

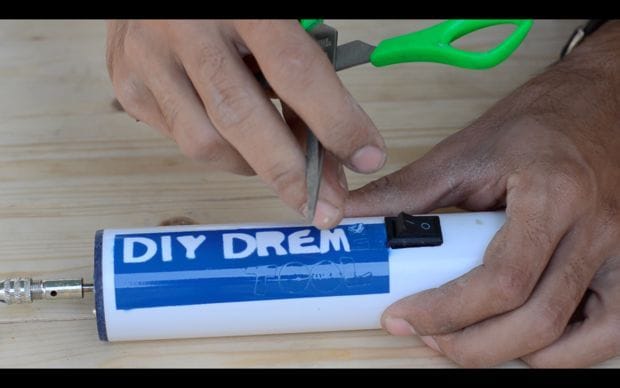

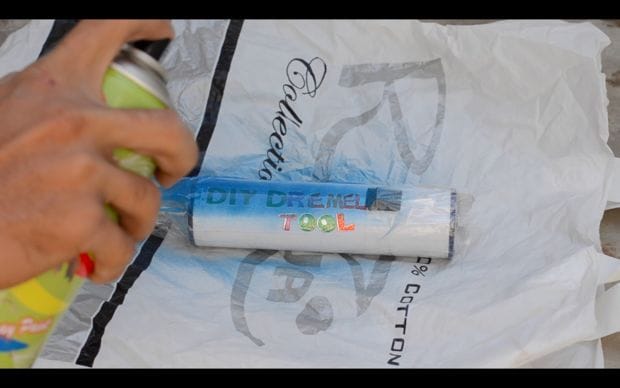

    Чтоб ни у кого не было сомнения что это Dremel, мастер, с помощью баллончика с краской, скотча и букв, делает надпись.

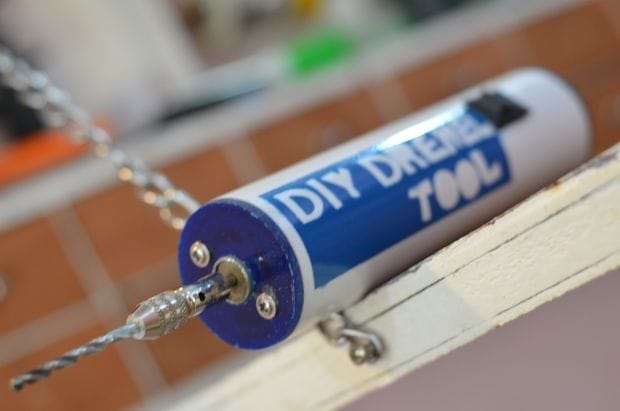

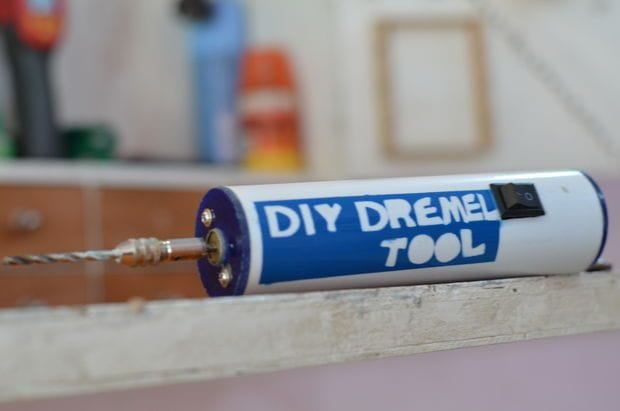

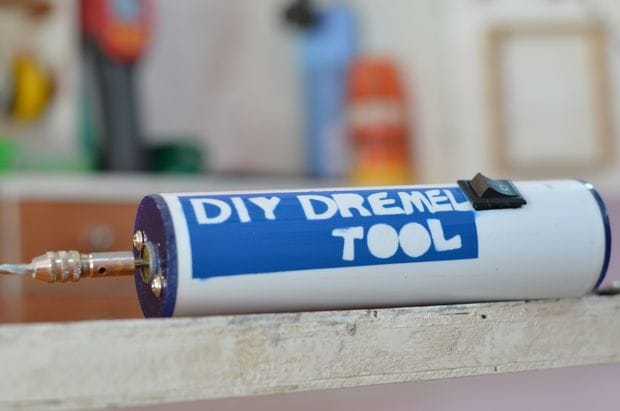

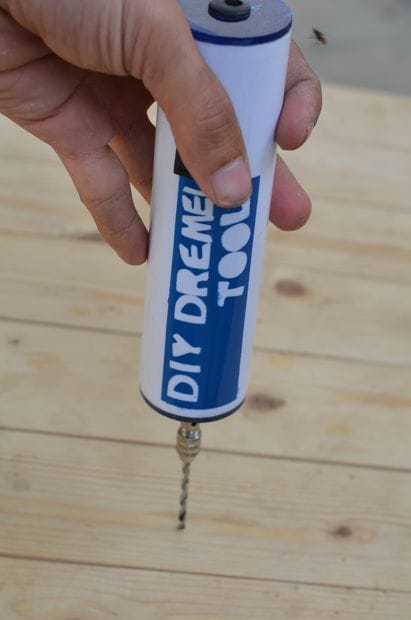

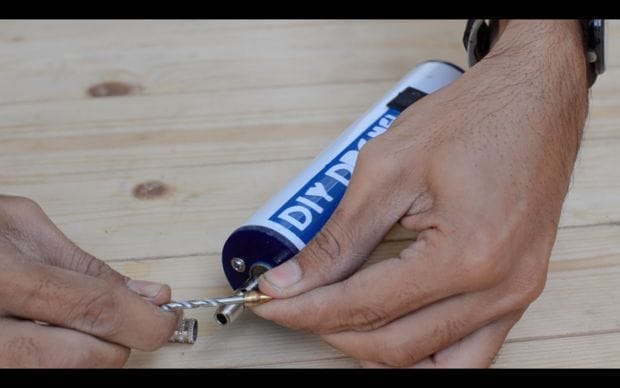

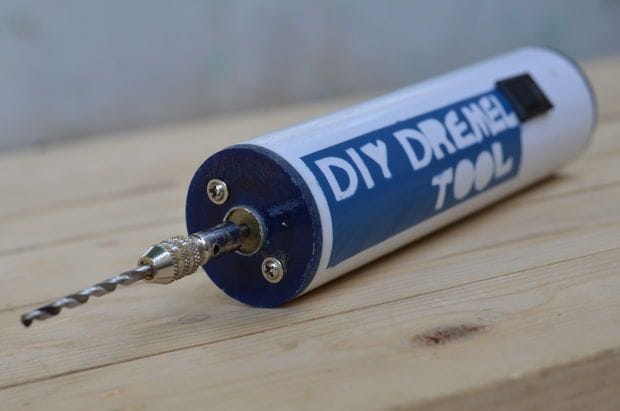

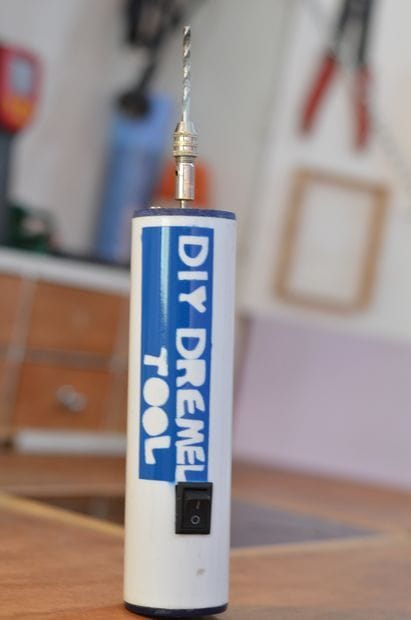

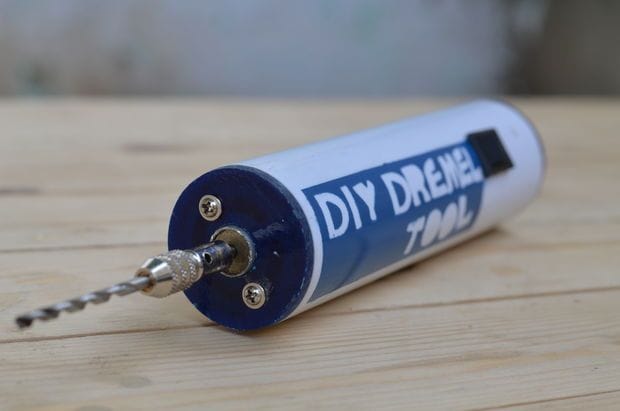

    Инструмент готов, осталось его испытать.






    Весь процесс изготовления можно посмотреть на видео.
