Рассмотри, вместе с мастером-самодельщиком, как, изготовить торцовочную пилу для мелких столярных работ.
Для её изготовления мастеру понадобились следующие

Инструменты и материалы
-МДФ 10 мм;
-Линейка;
-Циркуль;
-Струбцина;
-Электролобзик;
-Полотно по металлу;
-Полипропиленовая труба;
-Напильник;
-УШМ;
-Пассатижи;
-Клей;
-Брусок;
-Ножовка;
-Алюминиевая квадратная труба 10*10 см;
-Дрель;
-Крепеж;
-Отвертка;
-Двигатель 12В;
-Циркулярная пила;
-Стеклопластик;
-Коронка по дереву;
-Кусачки;
-Муфта;
-Пружина;
-Пильный диск;
-Паяльник;
-Выключатель;
-Термотрубка;
-Зажигалка;
-Разъем;
-Хомут пластиковый;
-Блок питания 12 В;

Шаг первый: изготовление стола

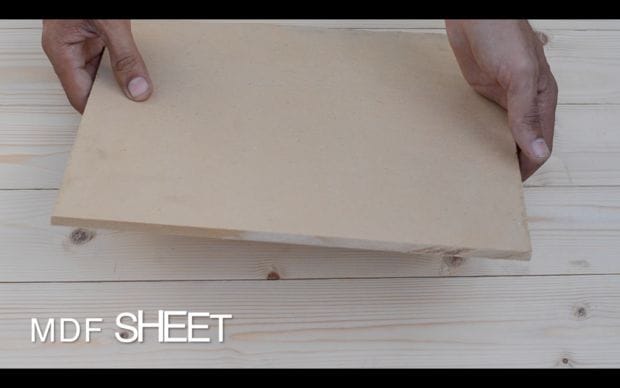

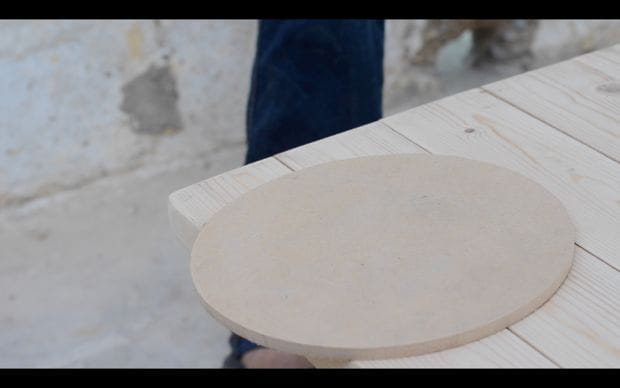

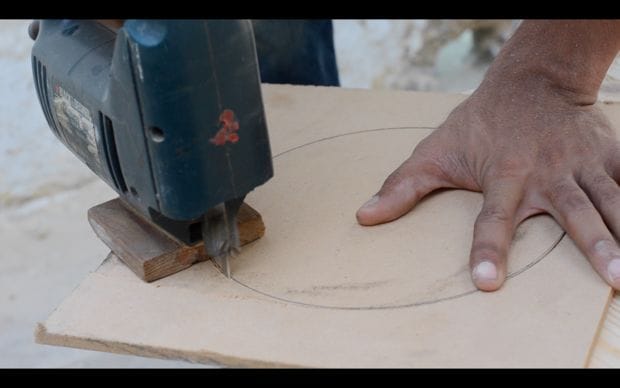

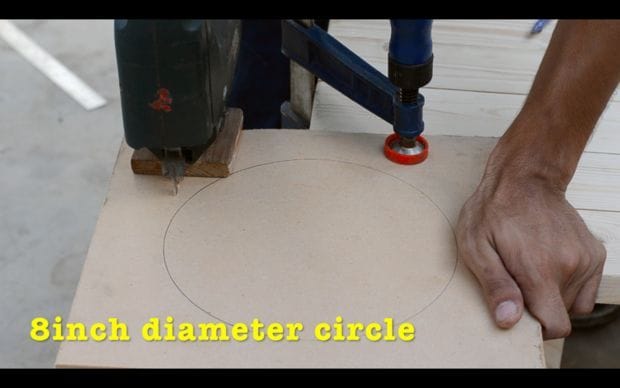

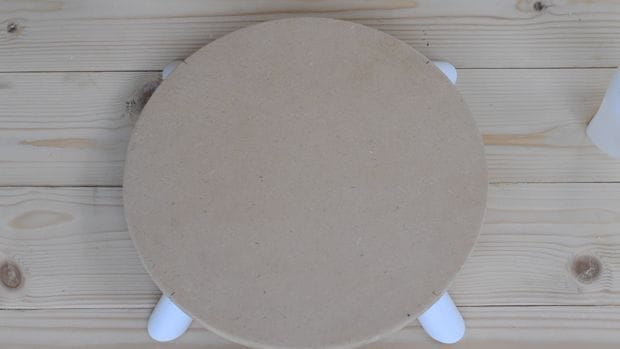

Из 10 мм МДФ вырезает круг диаметром 20 см.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

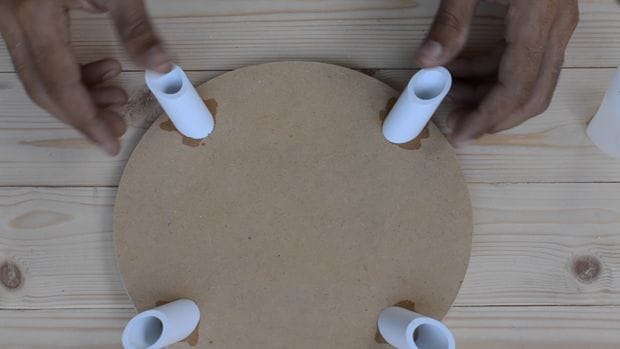

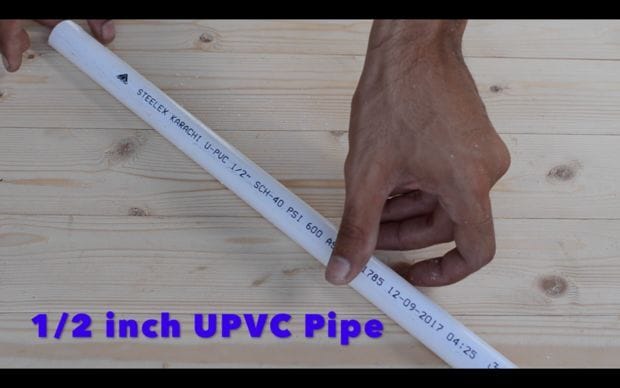

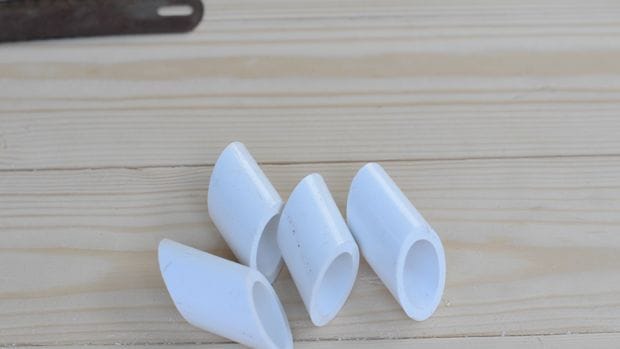

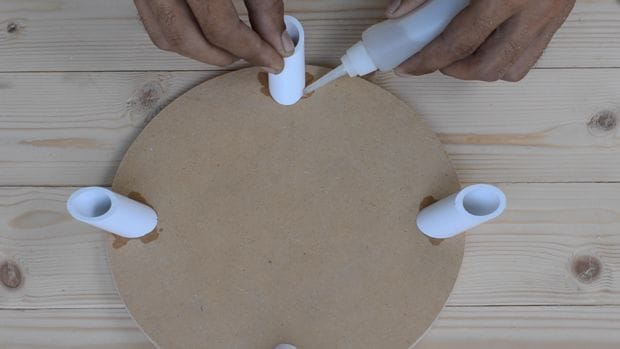

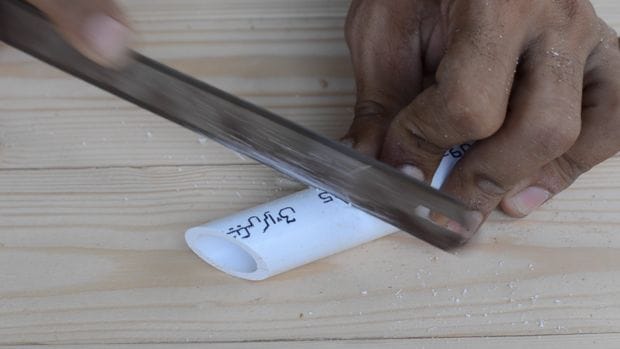

Из полипропиленовой трубы отрезает ножки. Торцы ножек отрезаны под углом 24 градуса. Приклеивает их к плите.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг второй: рычаг

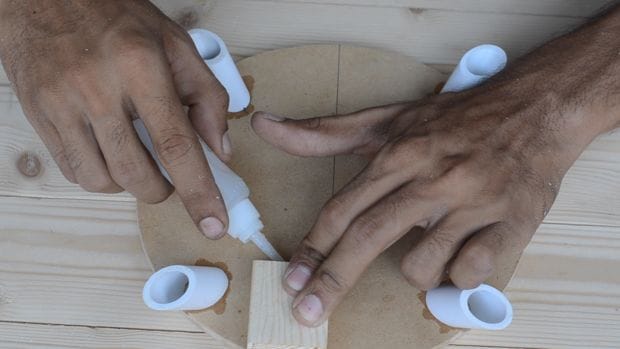

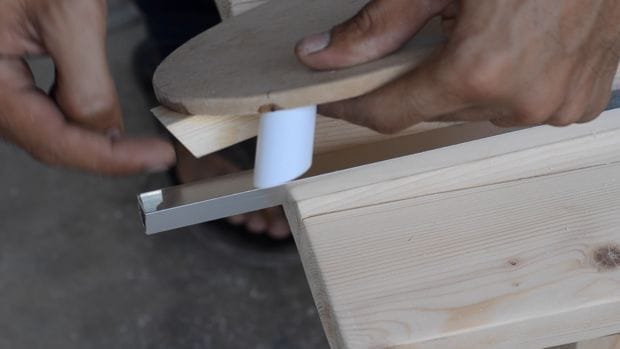

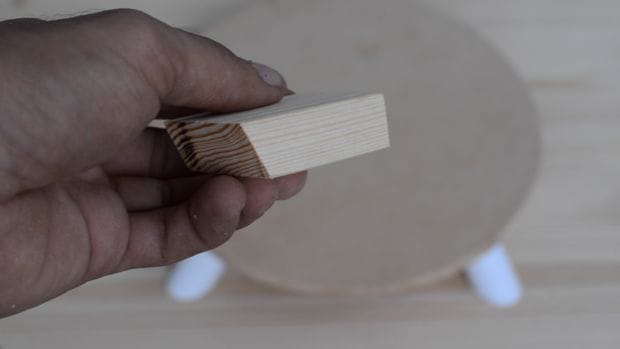

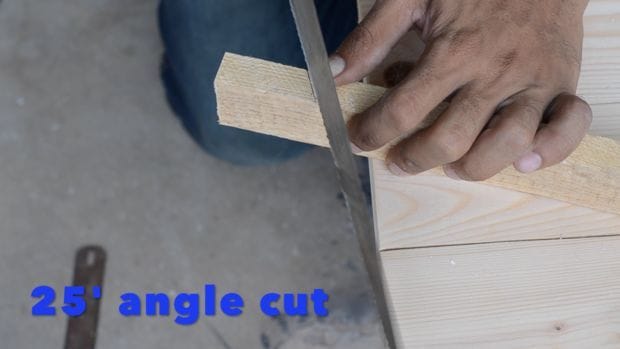

Отрезает деревянный брусок длинной 5 см. Один край отрезает под углом 25о. Приклеивает брусок к нижней части стола углом наружу.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

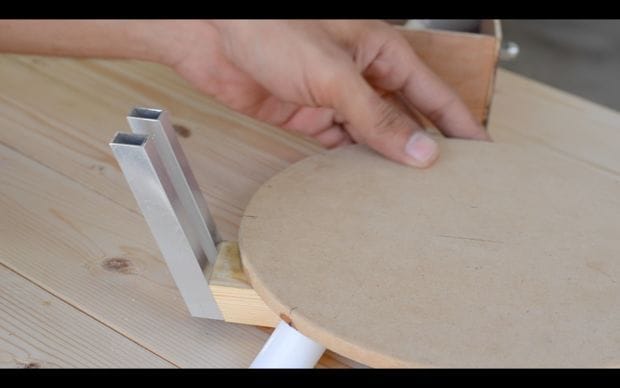

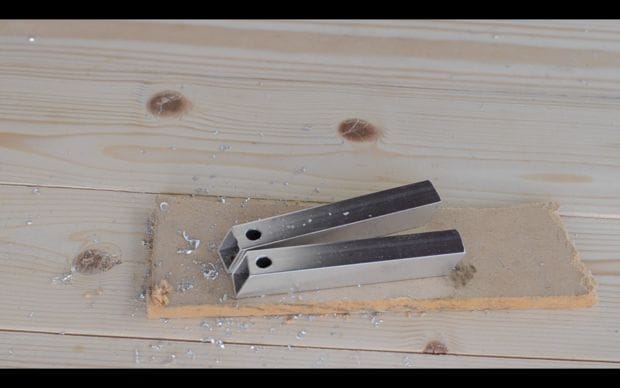

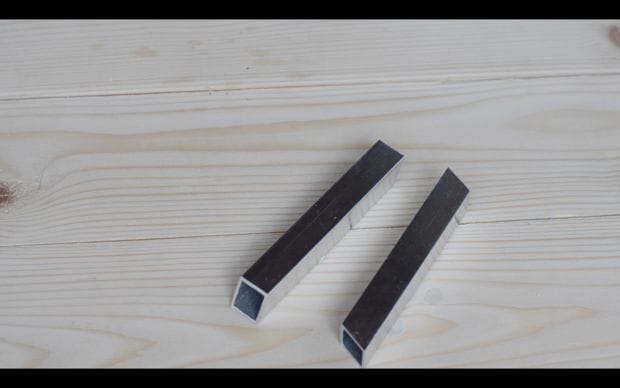

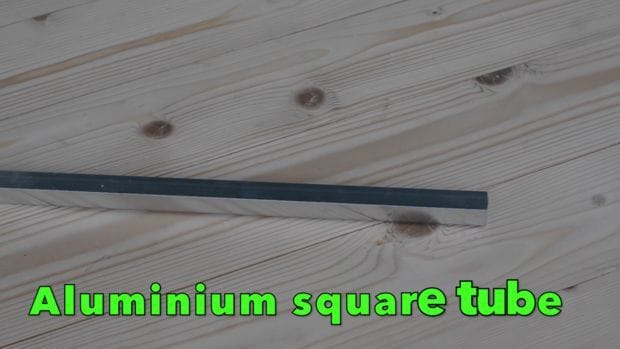

Отрезает от алюминиевой трубы два отрезка по 7, 5 см. Торцы трубок отрезаны под углом 25о. В нижней части сверлит отверстия. Прикручивает трубки к бруску.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

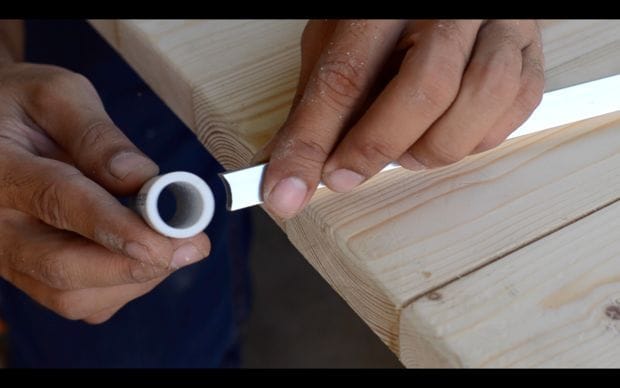

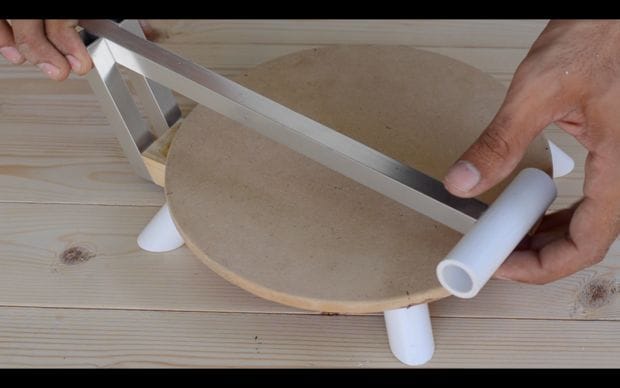

Дальше отрезает 25 см алюминиевой трубки. Торец трубки обтачивает полукругом. Приклеивает к торцу отрезок полипропиленовой трубы.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

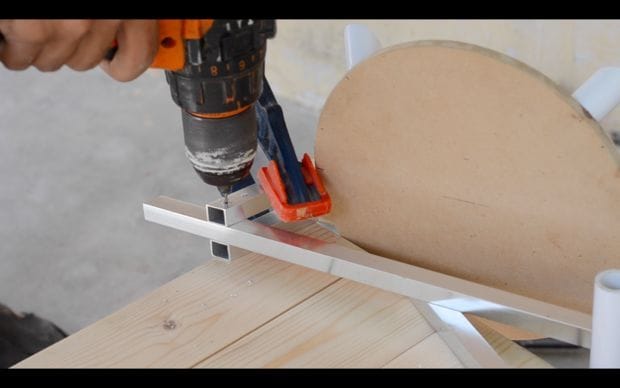

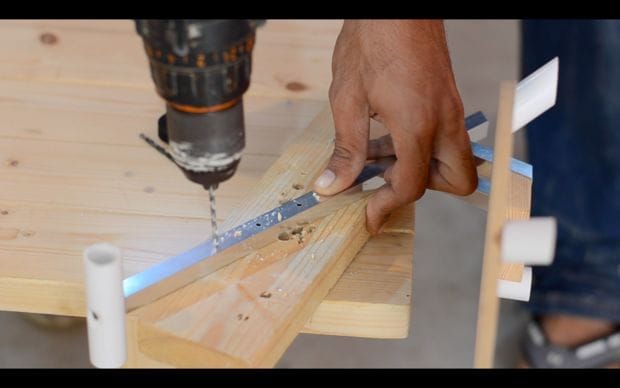

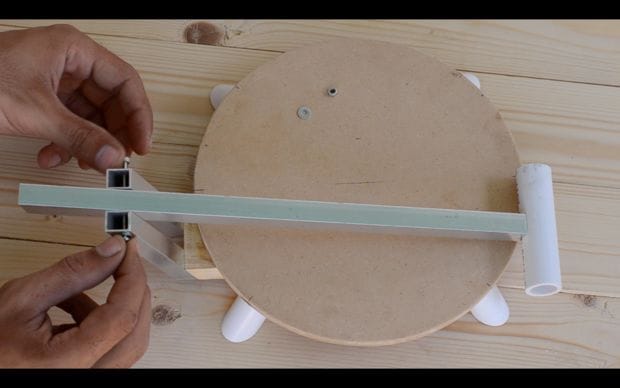

Сверлит с другой стороны трубки сквозное отверстие. Сверлит отверстия на закрепленных трубках. Закрепляет рычаг, между двумя трубками, болтом.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг третий: установка двигателя

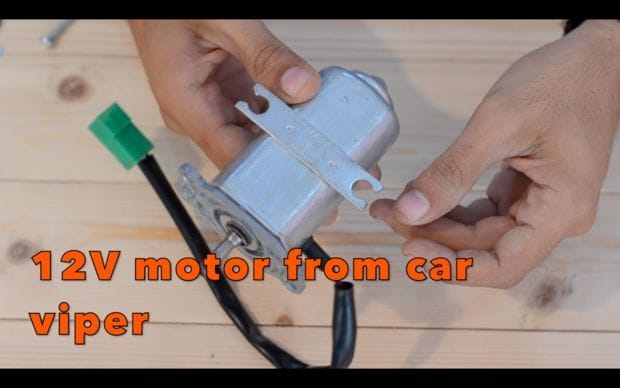

На свой станок мастер установил 12 В двигатель от стеклоочистителя автомобиля.

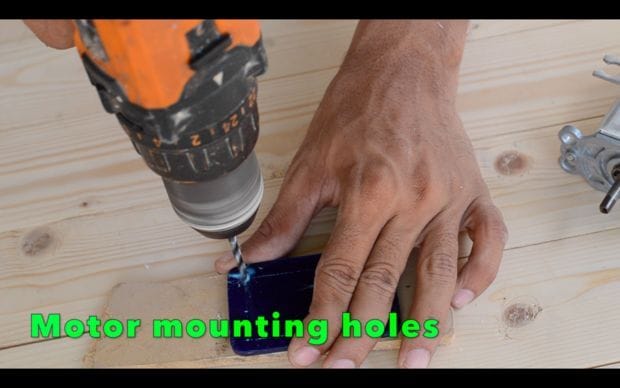

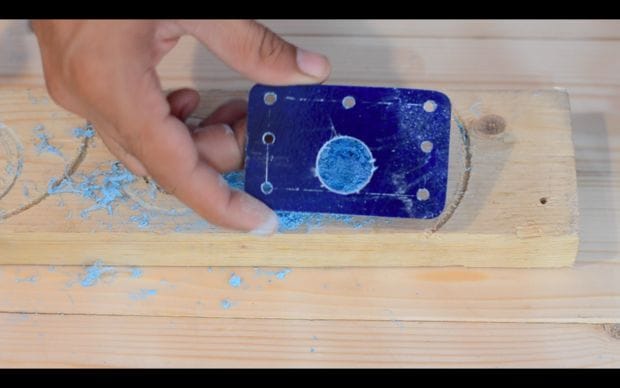

Из стеклопластика вырезает две пластины. Склеивает их друг с другом. На пластине делает разметку под крепление. Сверлит отверстие. Коронкой вырезает отверстие под прилив на двигатели.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Прикручивает пластинку к двигателю.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

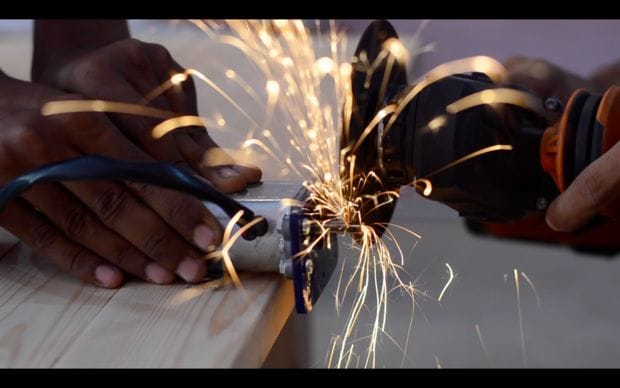

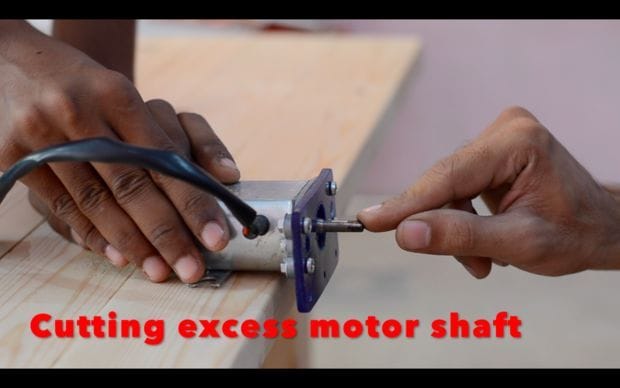

Отрезает часть вала двигателя.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

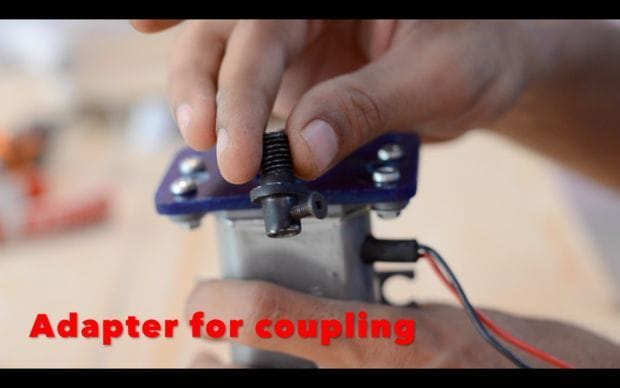

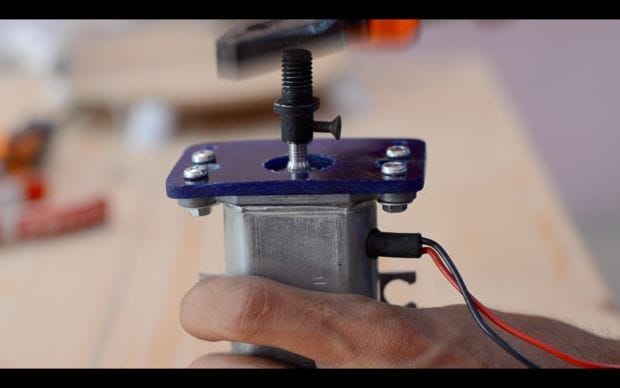

Закрепляет на вал переходную муфту. Срезает штатный разъем.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

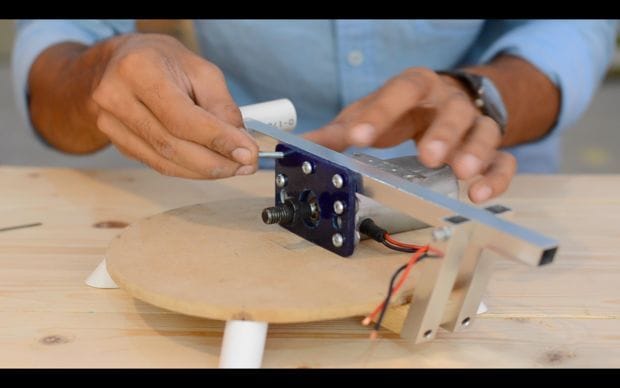

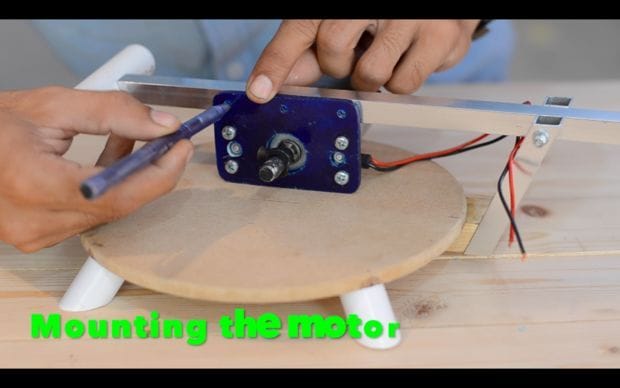

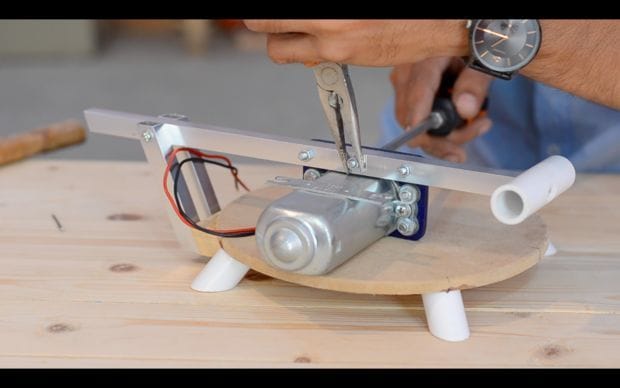

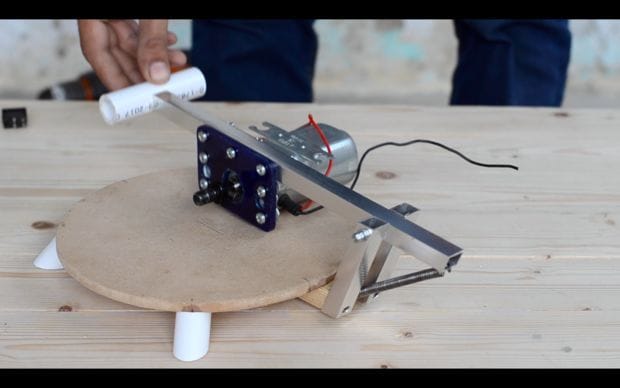

На рычаге сверлит три отверстия. Прикручивает двигатель к рычагу.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг четвертый: пружина

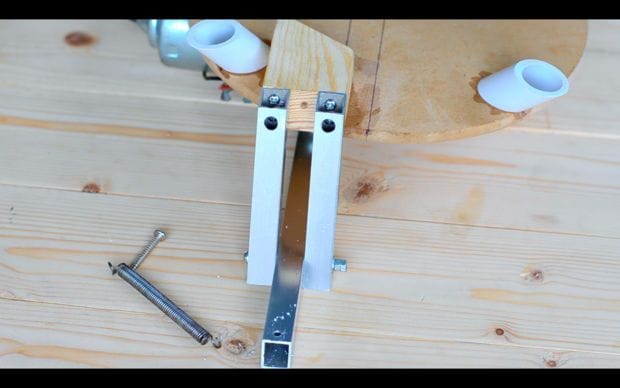

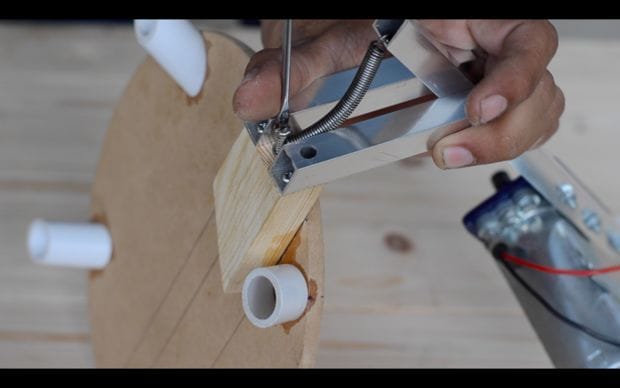

Для возвращения рычага в верхнее положение сзади рычага закрепляет пружину.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг пятый: диск

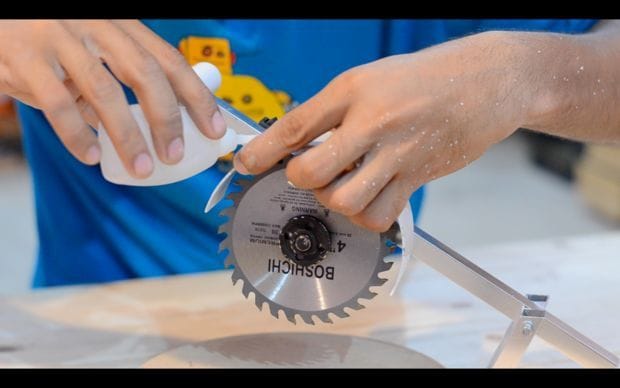

Закрепляет на муфте диск.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг шестой: электрочасть

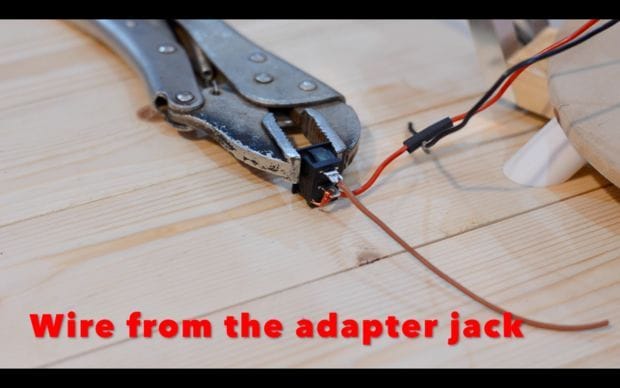

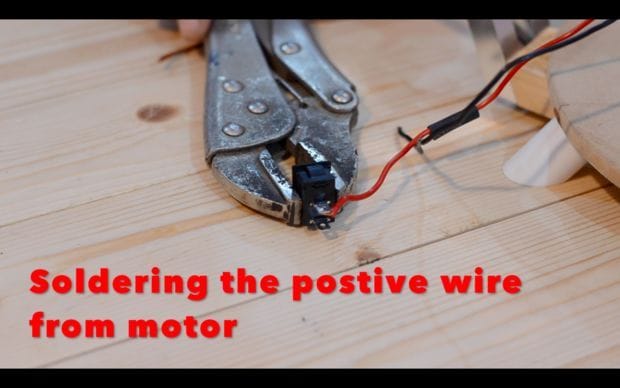

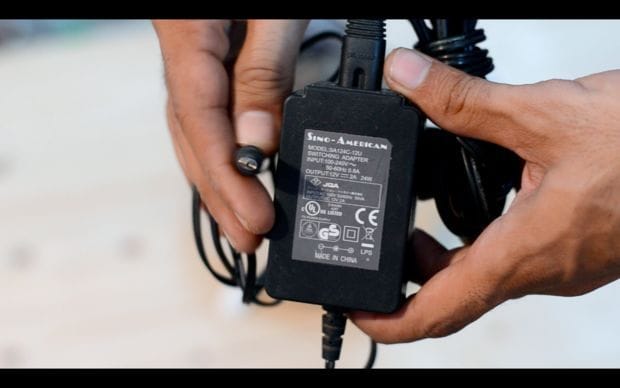

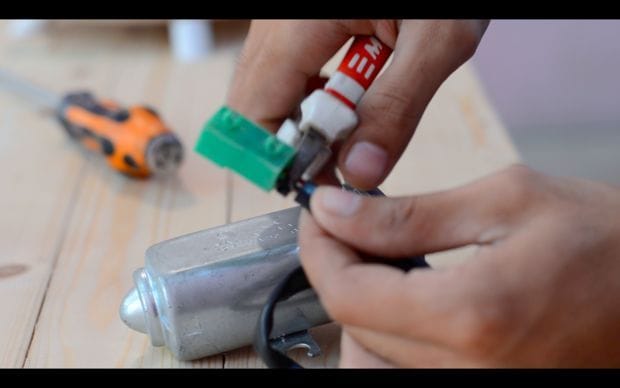

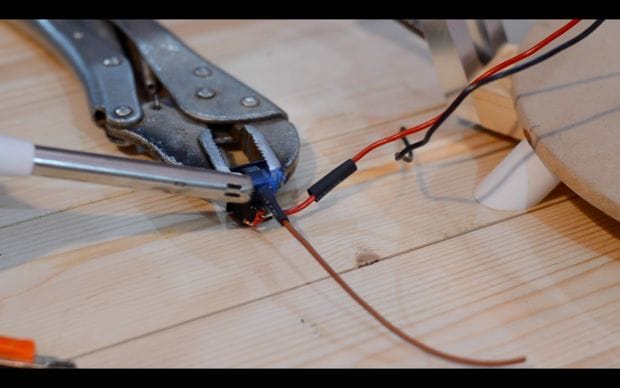

Питание двигателя осуществляться от 12 В блока питания. Блок питания подключается через разъем и выключатель к двигателю.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

Шаг седьмой: кожух

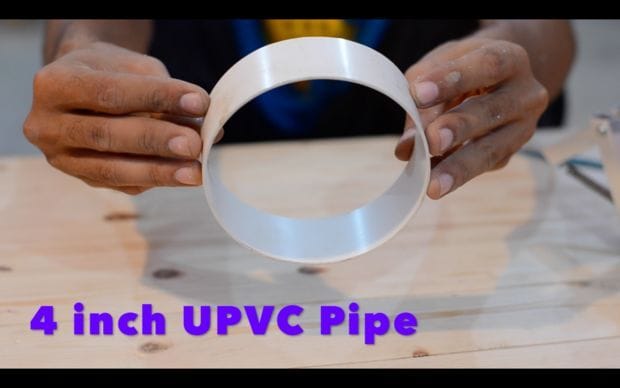

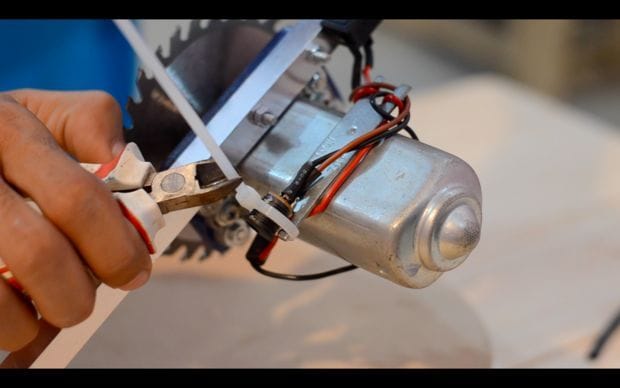

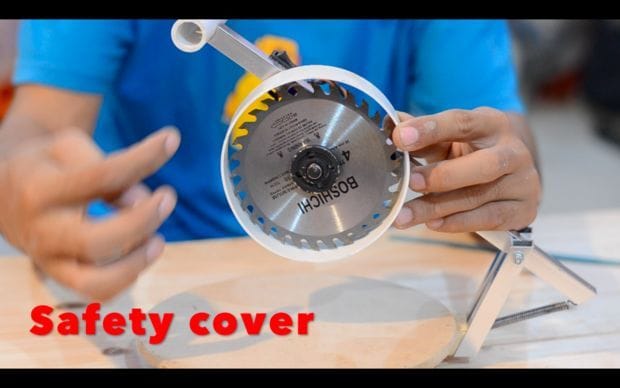

Кожух мастер изготовил из 4-х дюймовой пластиковой трубы. Отрезает кольцо от трубы. Отрезает треть трубы. Приклеивает к рычагу.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

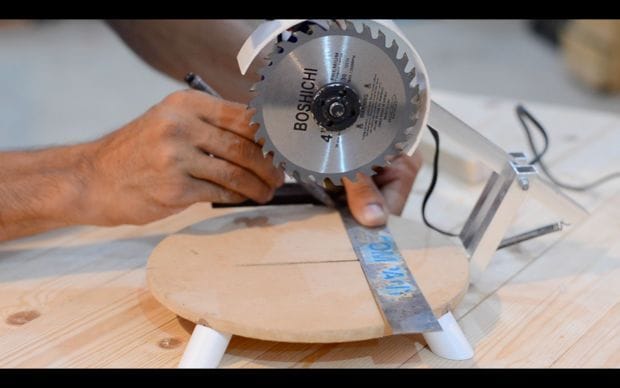

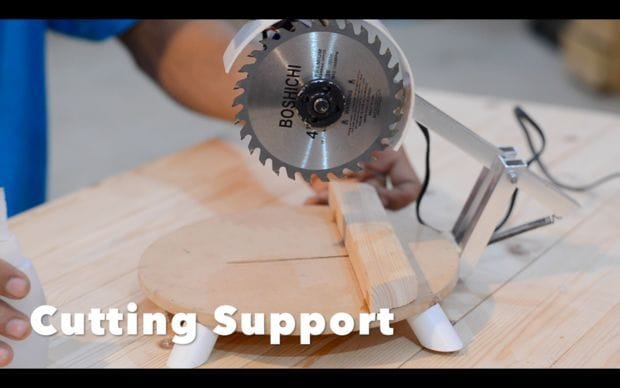

В столе делает пропил. Делает упор из бруска.
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками
Мини-торцовочная пила своими руками

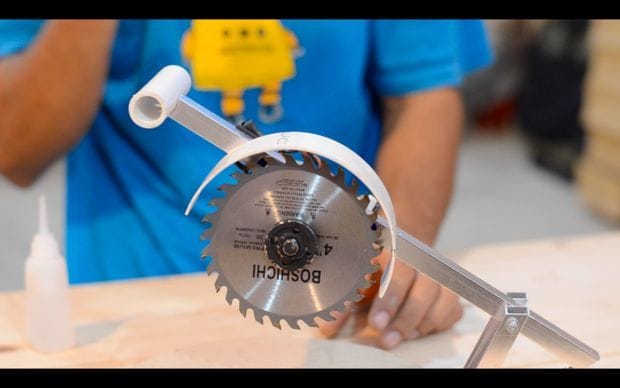

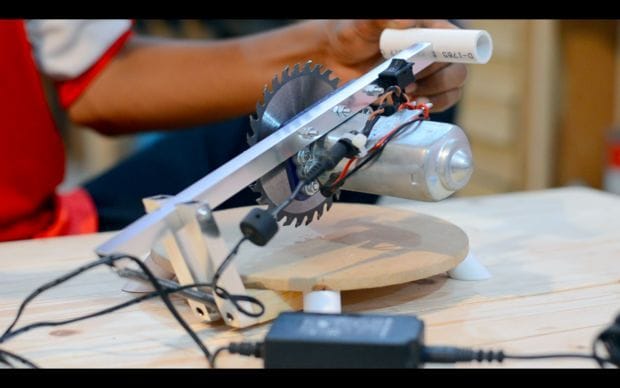

Мини-торцовочная пила готова. Весь процесс изготовления пилы можно посмотреть на видео.

От себя добавлю:
1. На ножки необходимо добавить резиновые наконечники
2. В некоторых местах клеевое соединение лучше заменить на более прочное
