Привет друзья зима уже совсем рядом. Это с одной стороны хорошо, но есть и отрицательная сторона этого прекрасного времени года, это отопительный сезон. Воздух, поступающий к вам в квартиру сушиться из-за отопительных приборов. И впоследствии трескается кожа, портятся волосы и вянут комнатные растения. В этой статье я вам покажу и расскажу, как сделать автоматический комнатный увлажнитель.

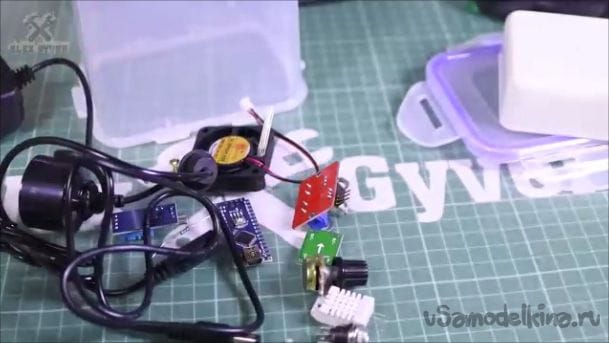

Приборы и материалы:
1) Контейнер для еды.
2) Короб для распределения проводов.
3) Ультразвуковой испаритель.
4) Блок питания на 24V 1A.
5) Arduino Nano.
6) Датчик влажности.
7) Потенциометр на 10кОм.
8) Модуль силового ключа на масфетном транзисторе.
9) Маленький вентилятор 12V
10) Понижающий преобразователь.
11) Резистор на 220 Ом.
12) Пара светодиодов один красный, а второй синий (по желанию)
13) Коробка от компакт диска.

Комнатный увлажнитель с датчиком влажности

Изготовление:
1) Для начала возьмем, ультразвуковой увлажнитель и отрежем от него гнездо. Ему он больше не понадобиться, а нам он нужен как гнездо под блок питания.
Комнатный увлажнитель с датчиком влажности

2) На корпусе нужно закрепить рас-пред коробку.

3) Сверлим.

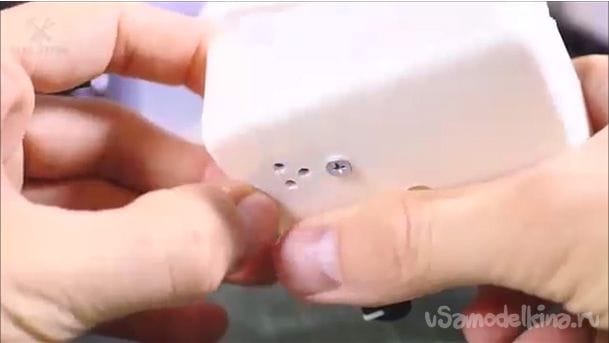

Комнатный увлажнитель с датчиком влажности

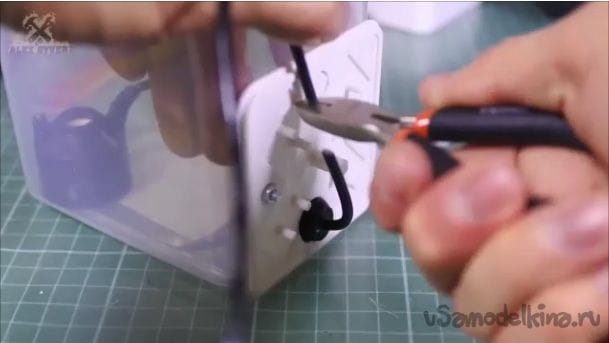

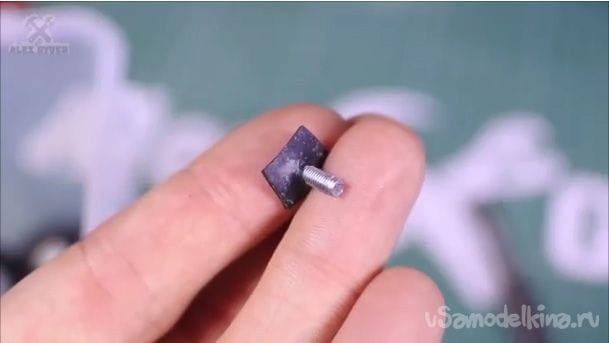

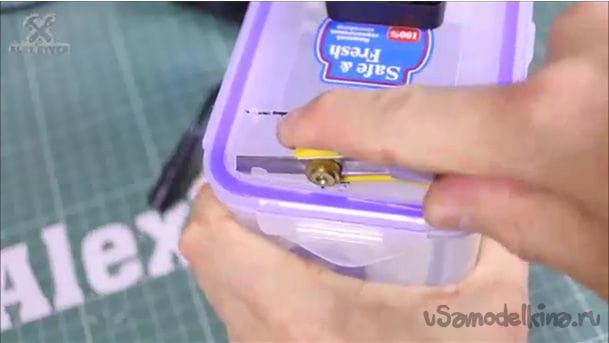

4) Закручиваем. Используя герметик, ну или как мы кусочками резины от велокамеры.
Комнатный увлажнитель с датчиком влажности

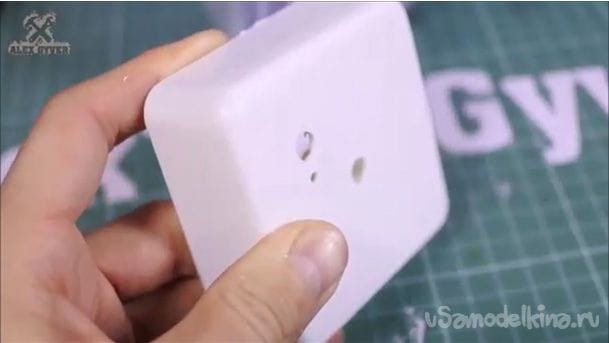

5) Для провода испарителя на тоже понадобиться отверстие. Сверлим отверстие равное диаметру уплотнительному кольцу испарителя.

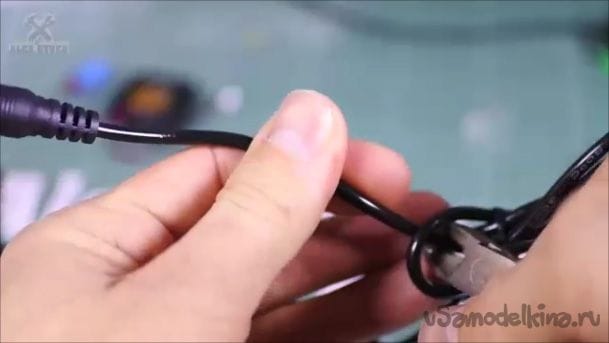

6) Отрезаем провод, от испарителя оставив не большой хвостик для подключения.
Комнатный увлажнитель с датчиком влажности

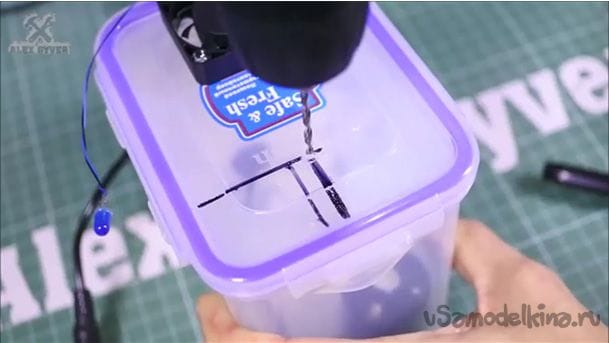

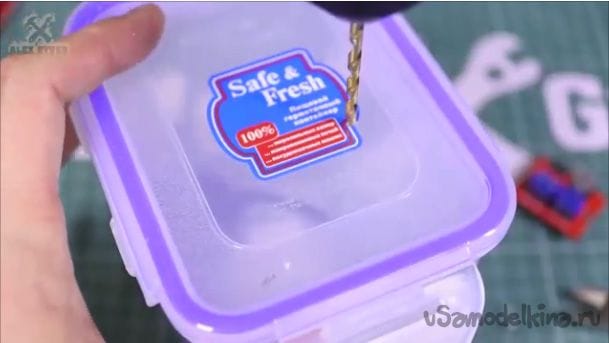

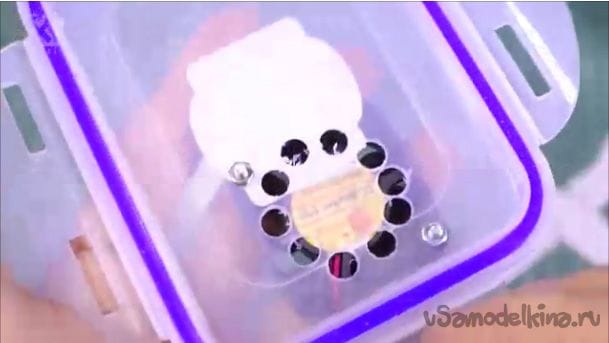

7) Вентилятор закрепим на крышки, на двух винтах буде достаточно. Сверлим два отверстия подходящего диаметра.
Комнатный увлажнитель с датчиком влажности

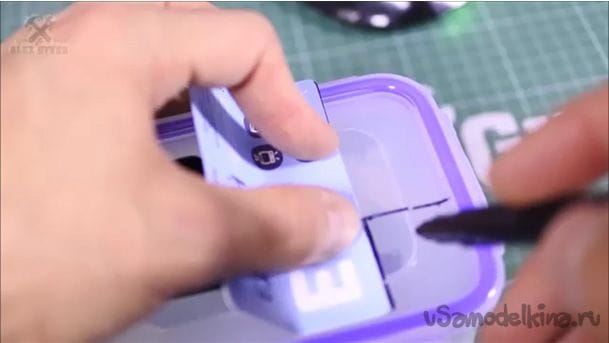

8) Отмечаем окружность, по которой нужно будет сделать входные отверстия для подачи воздуха.
Комнатный увлажнитель с датчиком влажности

9) Высверливаем.
Комнатный увлажнитель с датчиком влажности

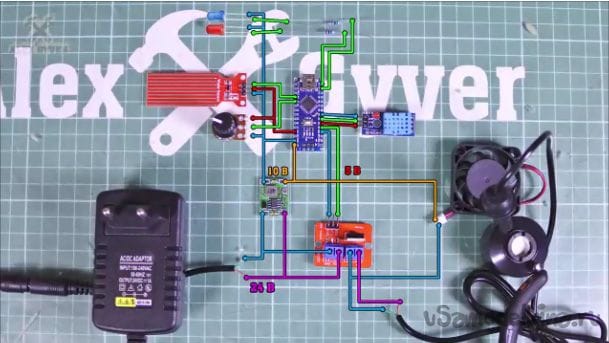

10) Начинаем собирать электронику. Все будем соединять по схеме ниже.
Комнатный увлажнитель с датчиком влажности

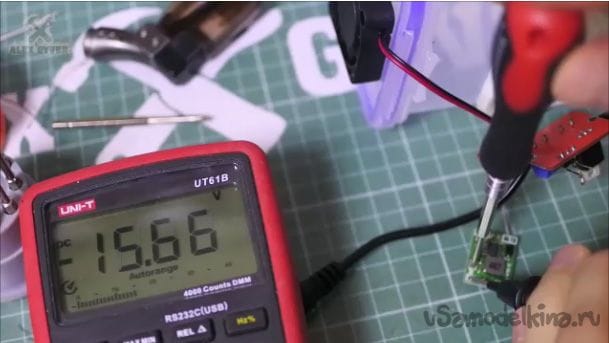

11) Соединим блок питания и понижающий преобразователь. Настроим на нем выходное напряжение 10-15V.
Комнатный увлажнитель с датчиком влажности

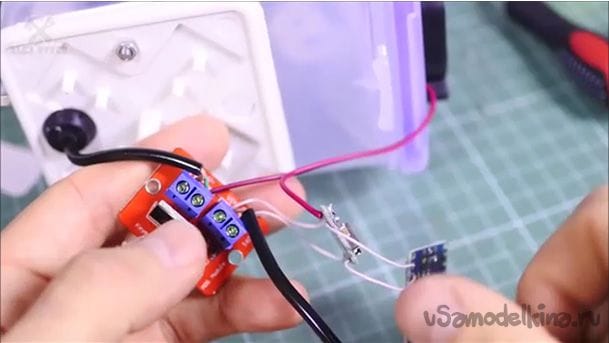

12) Готова схема питания. Штекер от блока питания идет в модуль транзистора, от него параллельно на
понижающий преобразователь. С понижающего преобразователя на Arduino и вентилятор, выход с силового ключа на испаритель.
Комнатный увлажнитель с датчиком влажности

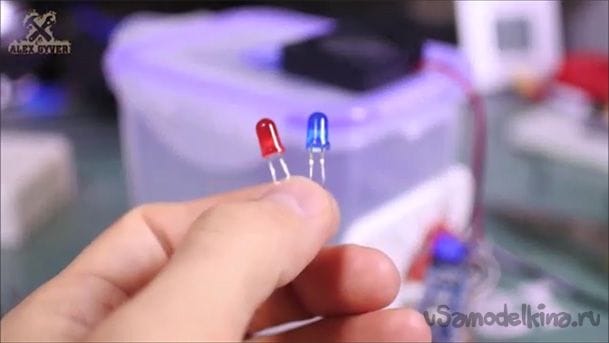

13) Затем берём два светодиода. Синий будет подсвечивать струю пара, а красный контейнер.
Комнатный увлажнитель с датчиком влажности

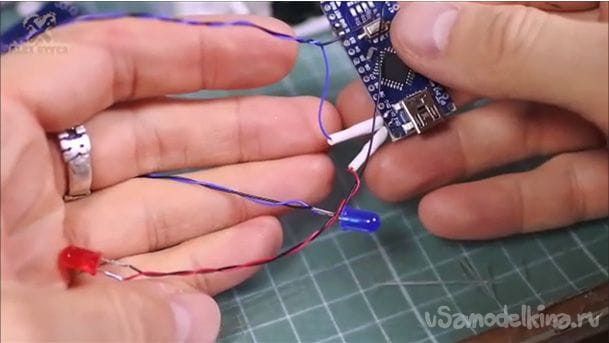

14) Подключаем их как по схеме (см. фото выше).
Комнатный увлажнитель с датчиком влажности

15) На заметку у данного китайского испарителя есть датчик уровня жидкости и не стоит бояться, что он сгорит при не достатке воды.
Комнатный увлажнитель с датчиком влажности

16) Распихиваем все электронную начинку в распределительную коробку и заливаем терма клеем.
Комнатный увлажнитель с датчиком влажности

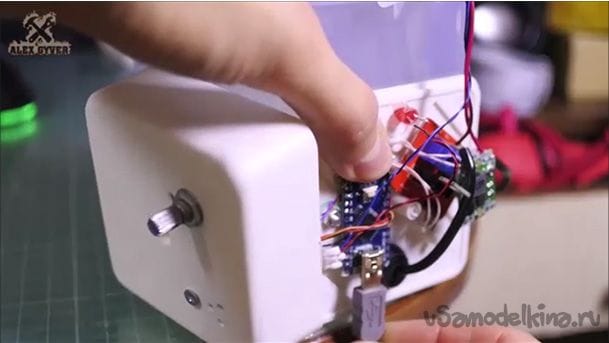

17) И монтируем красный светодиод, так как это изображено на фото выше. Крепим терма клеем.
18) Высверливаем отверстие под потенциометр и под его лапку.
Комнатный увлажнитель с датчиком влажности

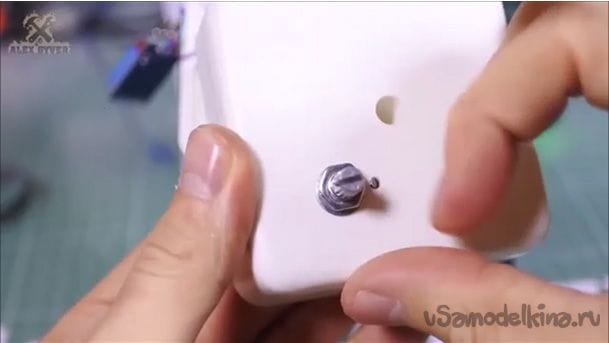

19) Вставляем и закручиваем.
Комнатный увлажнитель с датчиком влажности

20) Также высверливаем отверстия под датчик влажности.
Комнатный увлажнитель с датчиком влажности

21) И закрепим его к корпусу (см. фото ниже).
Комнатный увлажнитель с датчиком влажности

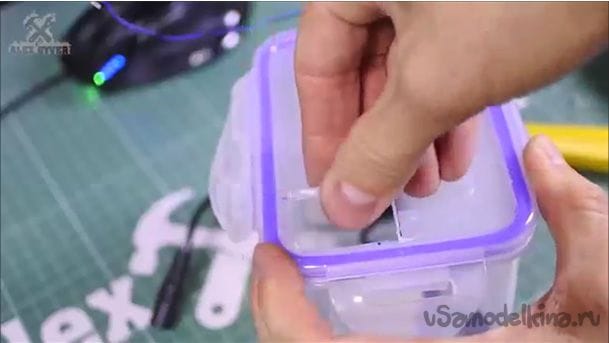

22) Затем нужно сделать отверстие под выход пара, напротив, от датчика влажности. Отмечаем контур, где будем вырезать окошко, далее тоненьким сверлом по контуру высверливаем не большие отверстия, а затем вырезаем ножом (см. фото ниже).
Комнатный увлажнитель с датчиком влажности
Комнатный увлажнитель с датчиком влажности
Комнатный увлажнитель с датчиком влажности
Комнатный увлажнитель с датчиком влажности

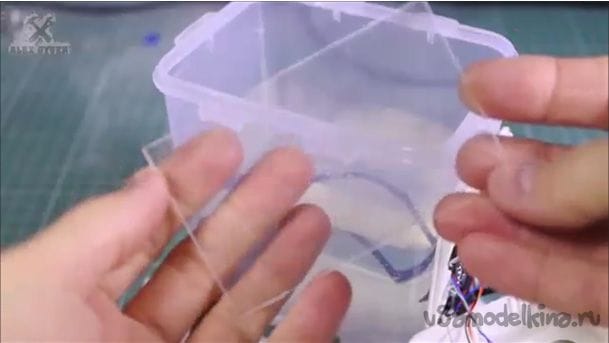

23) Чтобы защитить вентилятор от пара используем коробку компакт диска. С помощью резака для орк стекла вырезаем нужный кусочек (можно использовать канцелярский нож).
Комнатный увлажнитель с датчиком влажности

24) Загибаем этот кусочек нагрев его зажигалкой.
Комнатный увлажнитель с датчиком влажности

25) Крепим к корпусу.
Комнатный увлажнитель с датчиком влажности

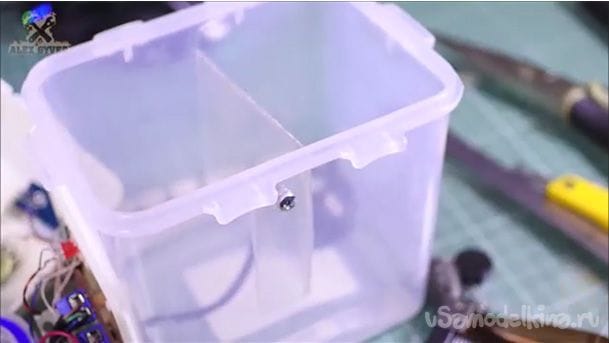

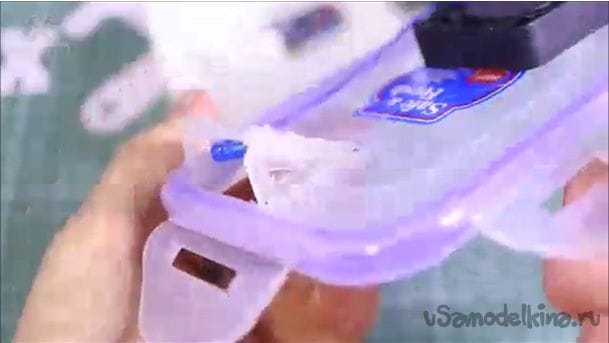

26) Приклеиваем синий светодиод на выход окошка. Так же сделаем боковые стенки для окошка, для того чтобы струю пара выходила прямо и без завихрений.
Комнатный увлажнитель с датчиком влажности

27) Практически всё осталось подключить Arduino к компьютеру и запрограммировать его.
Комнатный увлажнитель с датчиком влажности

28) Заходим на страницу проекта и качаем файл. Если это ваш первый опыт работы с Arduino, то также можете посмотреть подробную, пошаговую инструкцию.
Комнатный увлажнитель с датчиком влажности

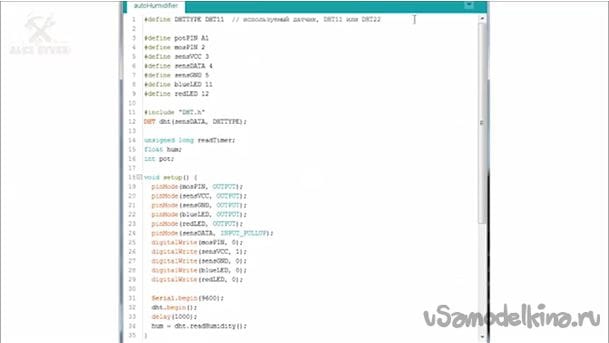

29) Вот так выглядит прошивка. В самом начале это тип датчика, одиннадцатый или двадцать второй. Сохраняем и все готово!
Комнатный увлажнитель с датчиком влажности

Принцип работы и применение.
Комнатный увлажнитель с датчиком влажности

Увлажнитель воздуха довольно полезная вещь и о его полезности можно говорить долго. Наш увлажнитель получился довольно мощный и компактный. Наш увлажнитель работает так - подаётся напряжение на нужные пины, инициализируется датчик и начинается работа, каждую секунду получаем с датчика влажность, и сравниваем его с установленным значением потенциометром, если установленное значение больше то включаем испаритель , вентилятор и светодиод если меньше выключаем.
Комнатный увлажнитель с датчиком влажности

Заливаем в увлажнитель желательно дистиллированную воду и закрываем крышку, подключаем питание, ставим желательный уровень влажности. Увлажнитель будет поддерживать заданную влажность.

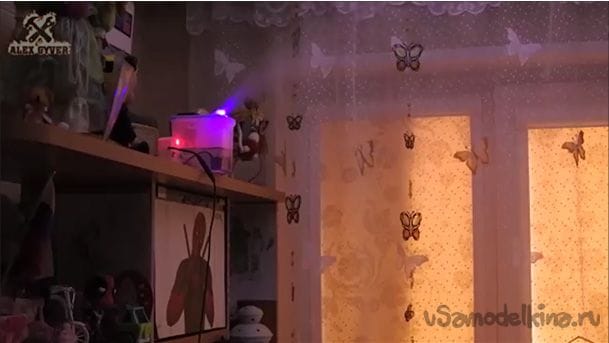

Сам увлажнитель желательно ставить на край стола так пар из увлажнителя не подберётся к датчику, и он будет работать корректно. В идеале его поставить, куда ни - будь на полку или шкаф
Комнатный увлажнитель с датчиком влажности

Надеюсь, эта статья была полезна для вас, также можете посмотреть видео сборку этой самоделки.
