Мини-циркулярная пила своими руками

Мини-циркулярная пила своими руками

Недавно мы рассматривали, как мастер сделал мини-торцовочную пилу. В этой статье мы рассмотрим, как, этот же мастер, изготовил мини-циркулярную пилу.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Инструменты и материалы:
-МДФ;
-Двигатель;
-Электродрель;
-Сверла;
-Наждачная бумага;
-Коронка по дереву;
-Крепеж;
-Отвертка;
-Муфта;
-Пильный диск;
-Пила;
-Струбцина;
-Электролобзик;
-Клей;
-Полипропиленовая труба;
-Ножовочное полотно;
-Клейкая лента;
-Линейка;
-Ручка;
-Кнопка выключения;
-Разъем;
-Паяльник;
-Термотрубка;
-Зажигалка;
-Блок питания 12 В;

Шаг первый: МДФ заготовки

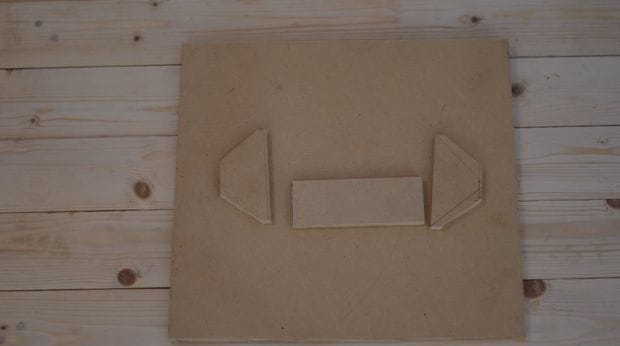

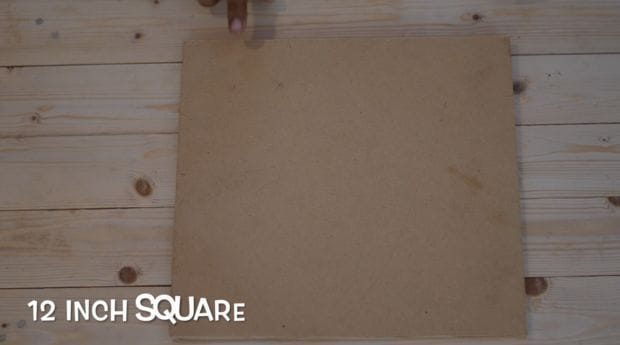

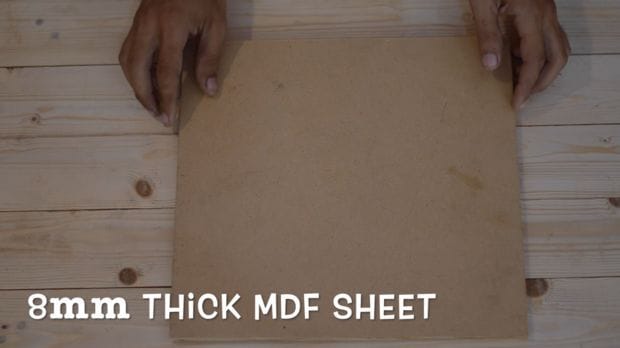

Первый шагом мастер вырезает из МДФ стол и три части, прямоугольник и две трапеции, для крепления двигателя.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг второй: планка крепление двигателя

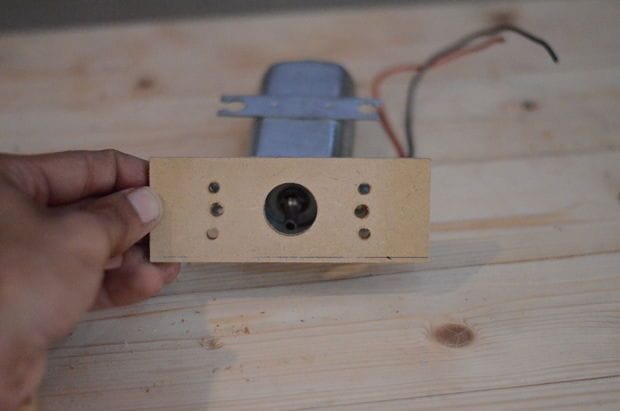

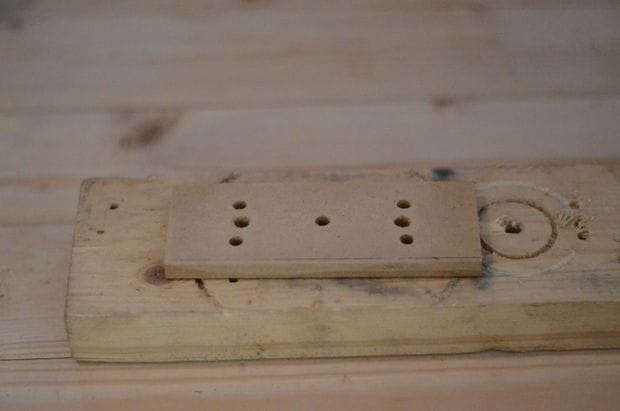

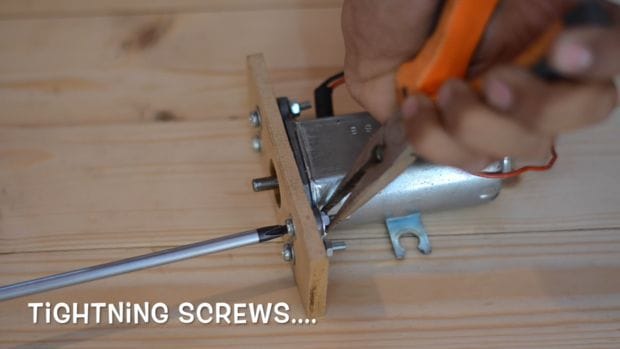

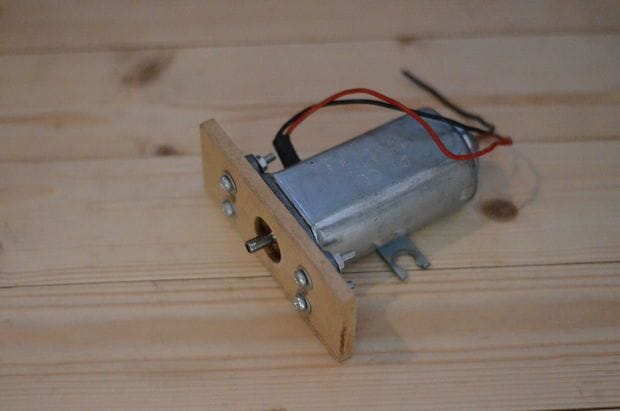

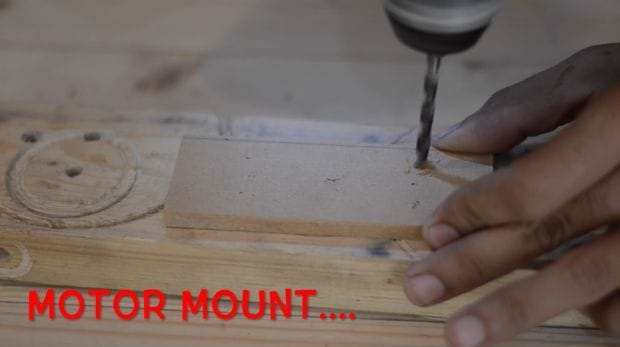

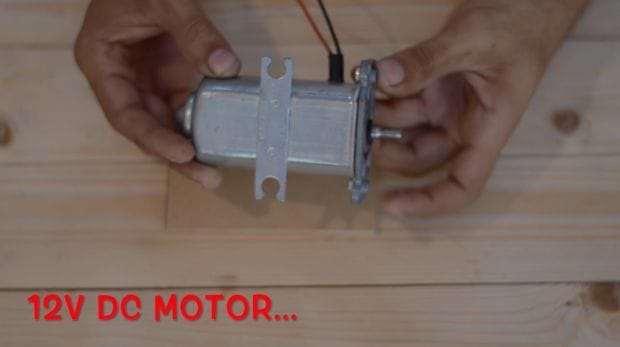

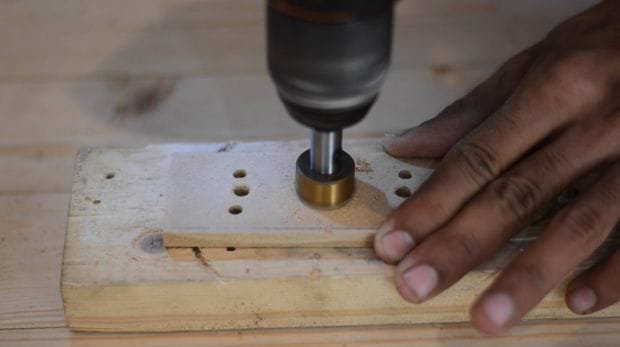

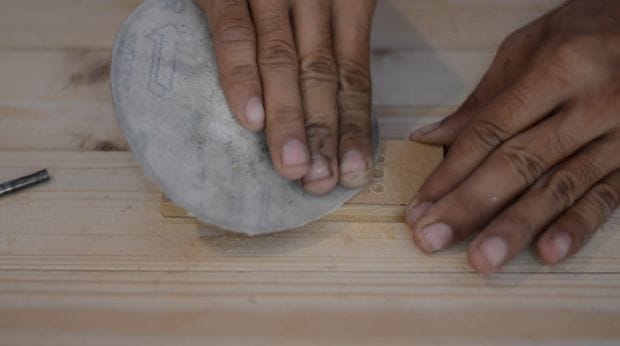

Двигатель автор использовал 12 В от стеклоочистителей автомашины. На прямоугольной заготовке делает разметку под крепления двигателя. Сверлит отверстия. По центру коронкой делает отверстия под прилив на двигатели. Прикручивает заготовку к двигателю.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг третий: установка пильного диска

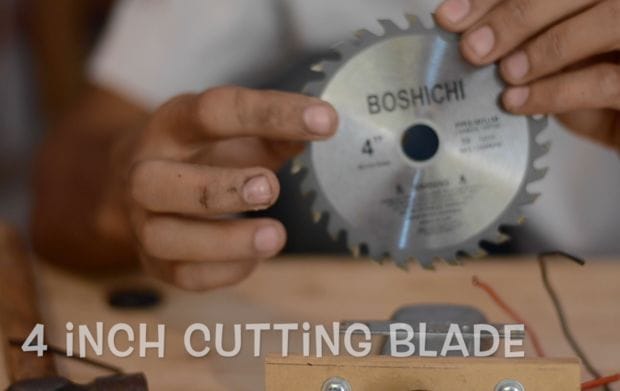

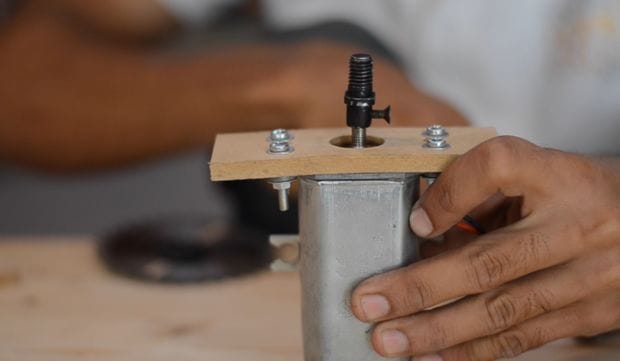

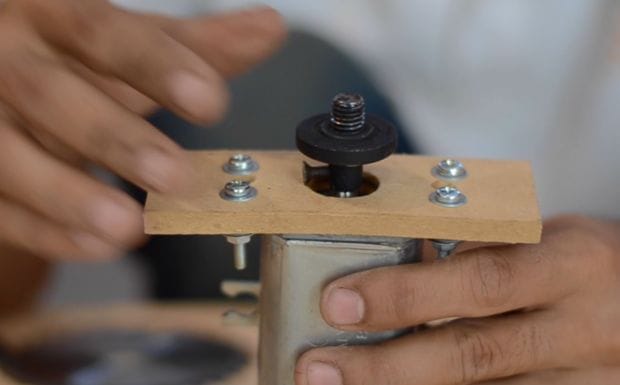

Устанавливает на вал муфту. Устанавливает на муфту пильный диск.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг четвертый: стол

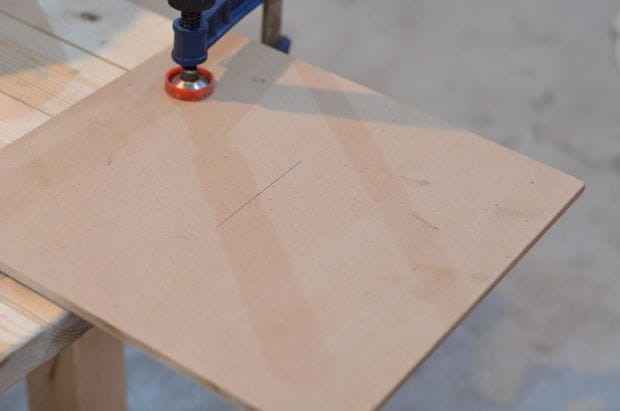

Зажимает стол струбциной. Размечает место установки двигателя с диском. Лобзиком делает прорезь под пильный диск.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг пятый: крепление двигателя
Внимание: данный способ крепление не безопасен. При повторении самоделки рекомендую подумать о других, более надежных, способах крепления.

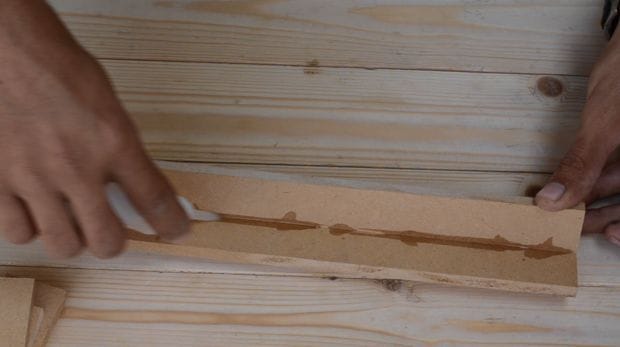

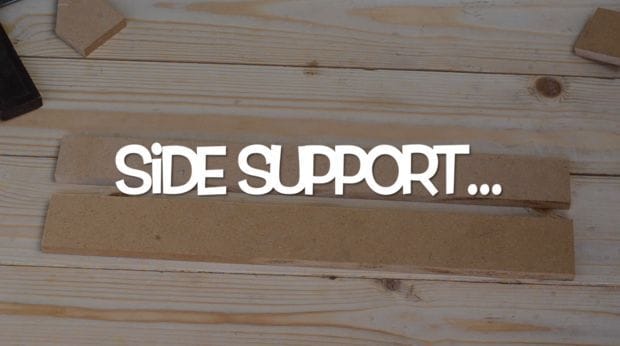

Далее мастер закрепляет планку крепления к столу с помощью клея. Приклеивает две боковые планки.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг шестой: опора

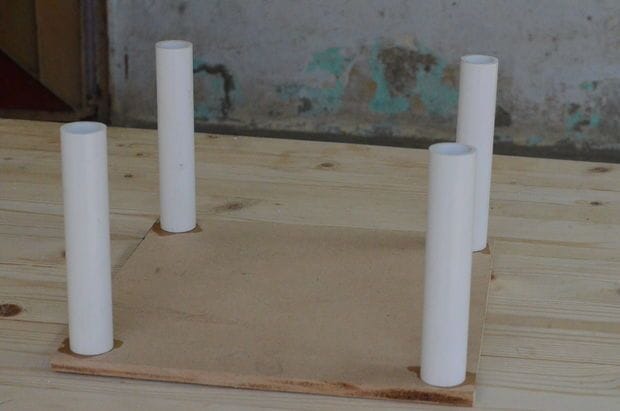

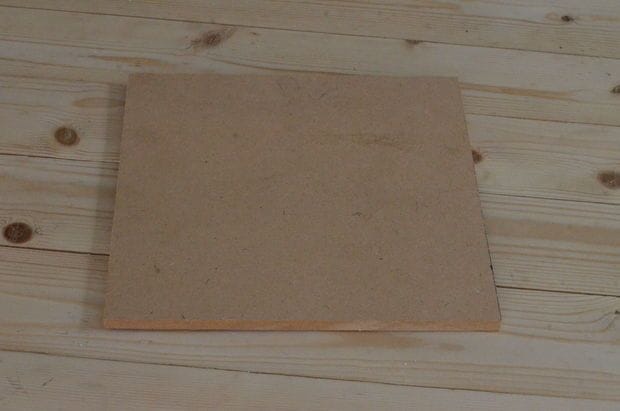

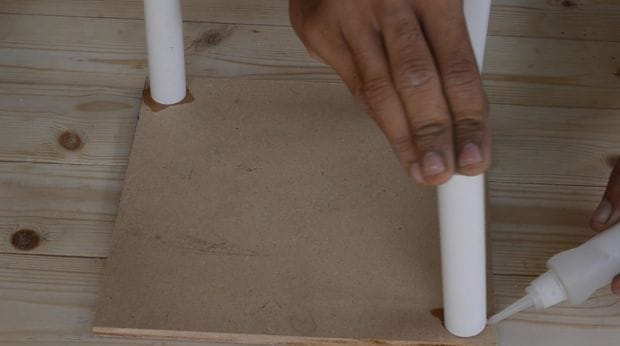

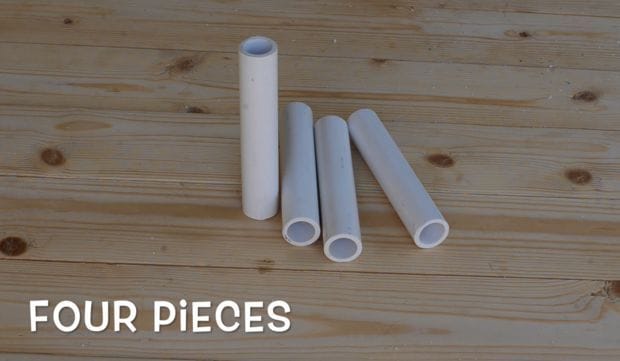

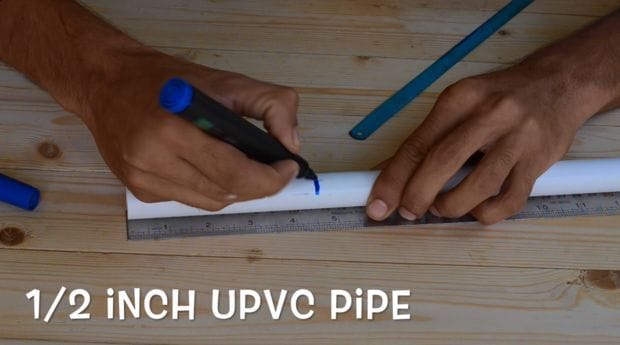

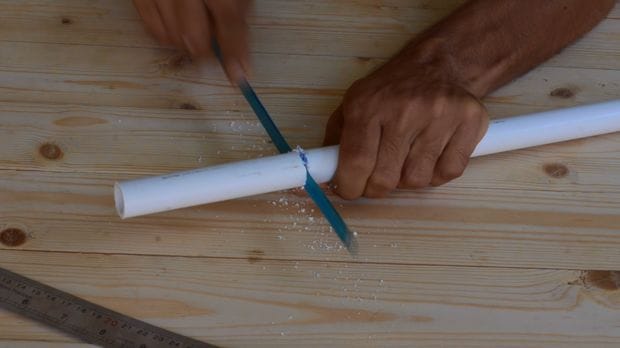

Стол готов, двигатель установлен, теперь нужно сделать опорную часть. Из МДФ вырезает квадрат. От полипропиленовой трубы отрезает четыре трубки. Приклеивает трубки к углам опоры. Приклеивает вторые концы трубок к столу.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг седьмой: направляющая

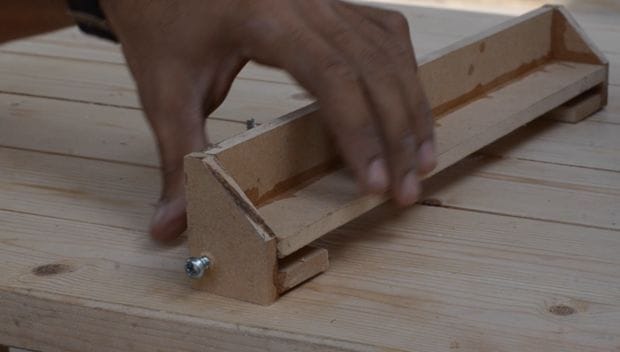

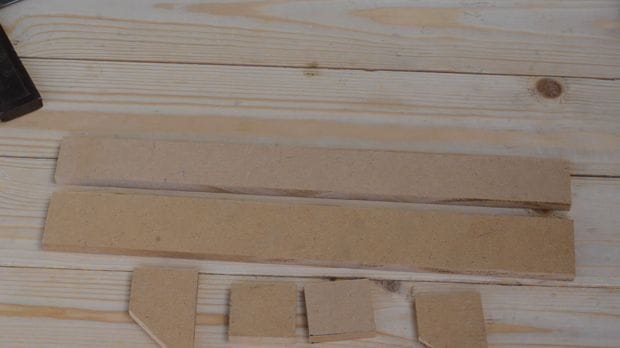

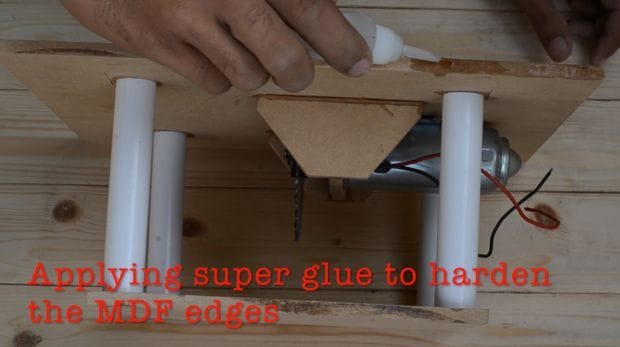

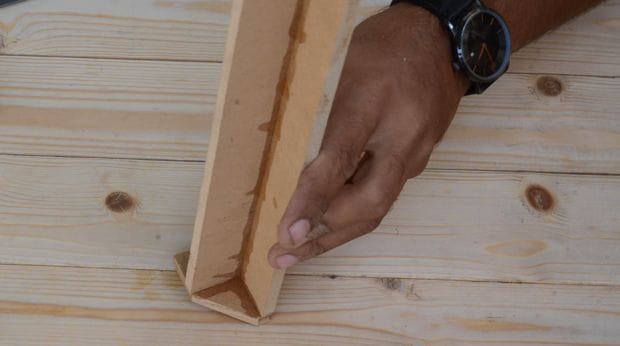

Направляющую мастер сделал тоже из МДФ. Направляющая состоит из двух боковых, одной прижимной и двух нижних планок. Направляющая передвигается по столу и таким образом меняется ширина отпиливаемого изделия. Фиксируется направляющая с помощью двух винтов. Для лучшего скольжения торцевую часть стола мастер обработал клеем.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг восьмой: измерительная шкала

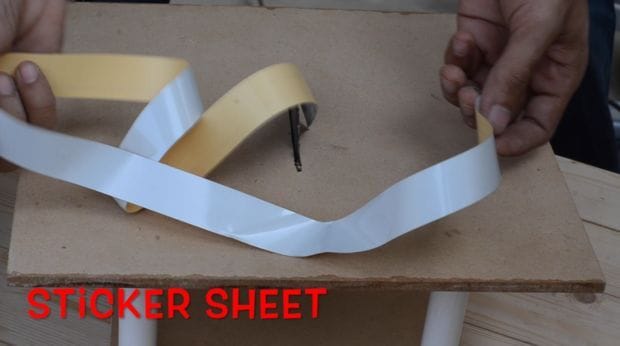

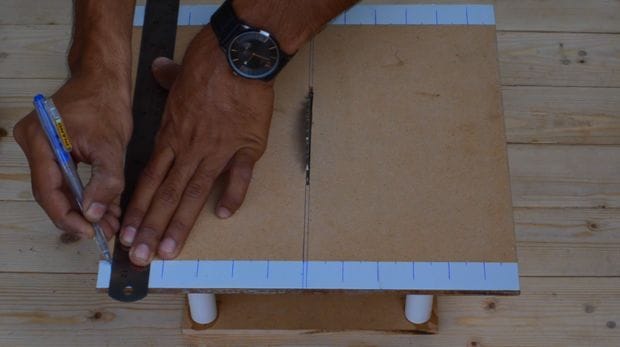

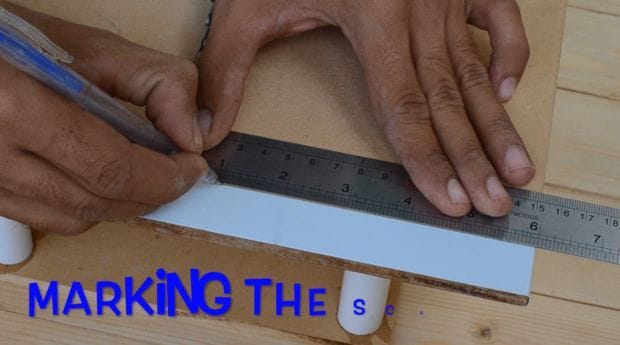

Приклеивает, по краю стола, белую ленту. Наносит на ленту метрическую разметку.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Шаг девятый: подключение двигателя

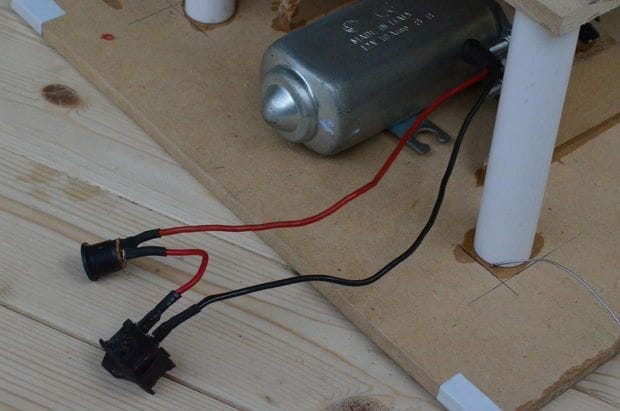

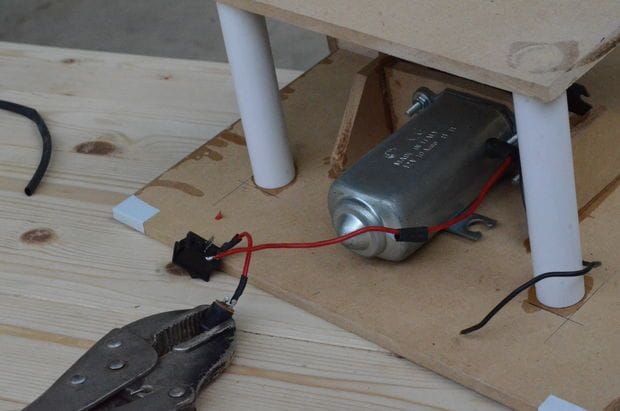

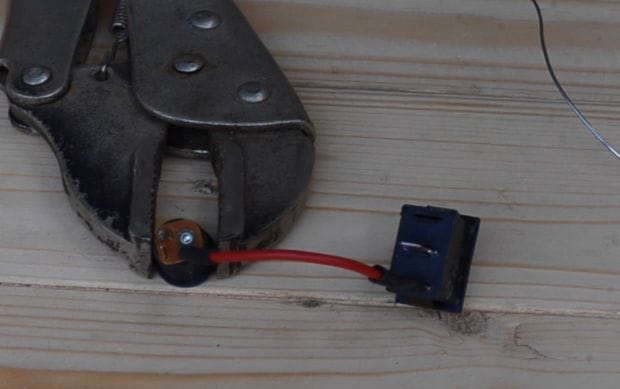

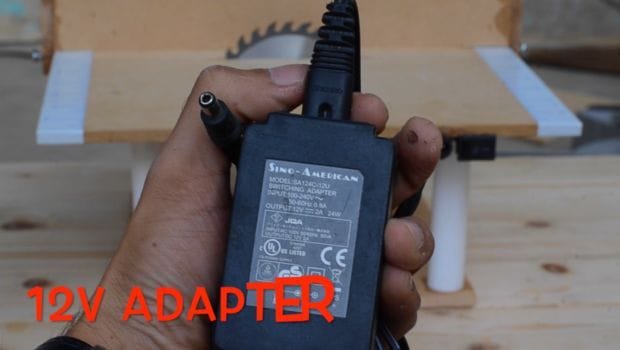

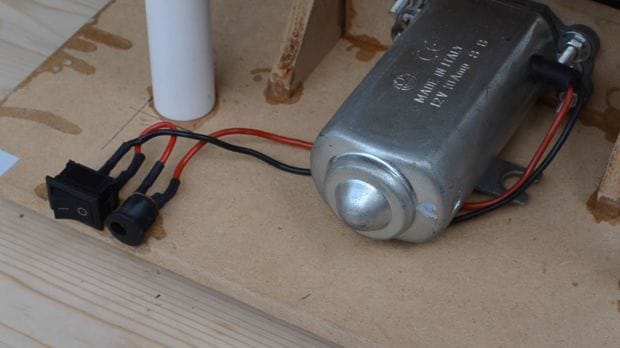

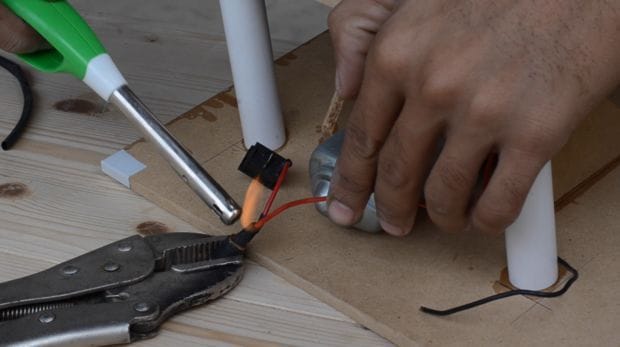

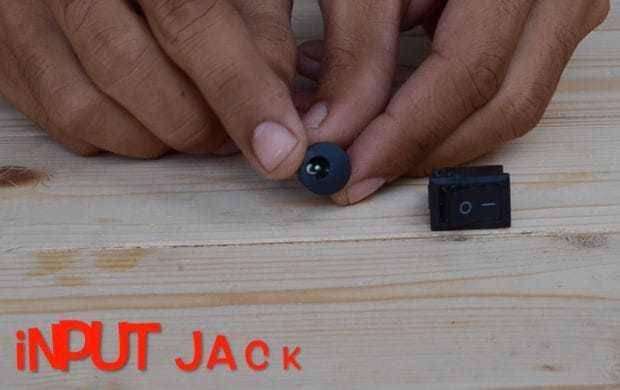

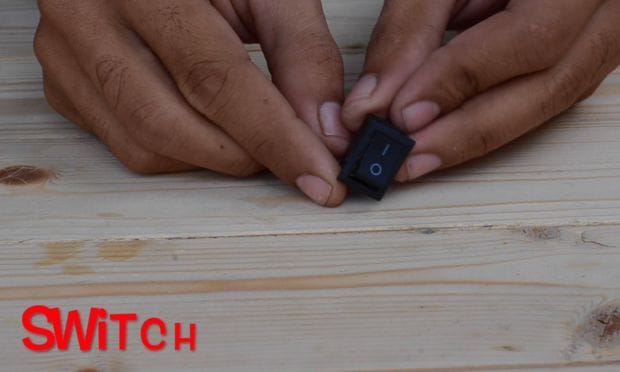

Осталось подключить двигатель к источнику питания. В электроцепь мастер устанавливает кнопку выключения и разъем. Для питания использует 12 В блок питания. Концы проводов изолирует термотрубками.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

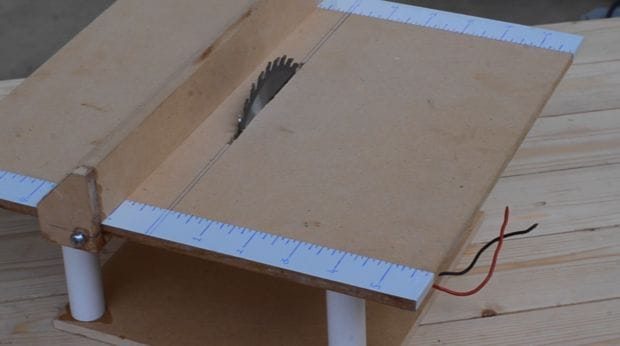

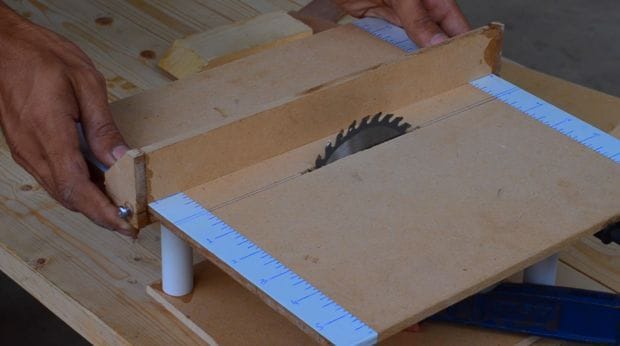

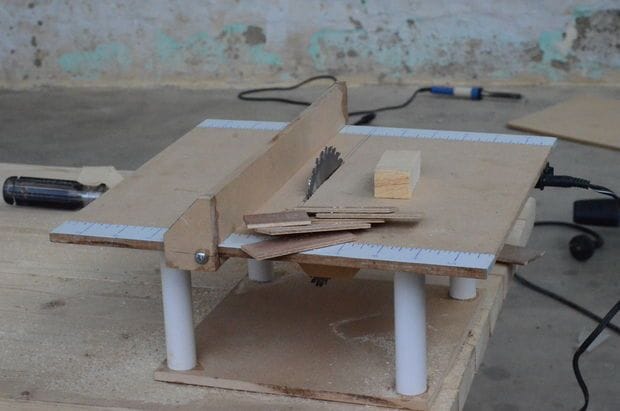

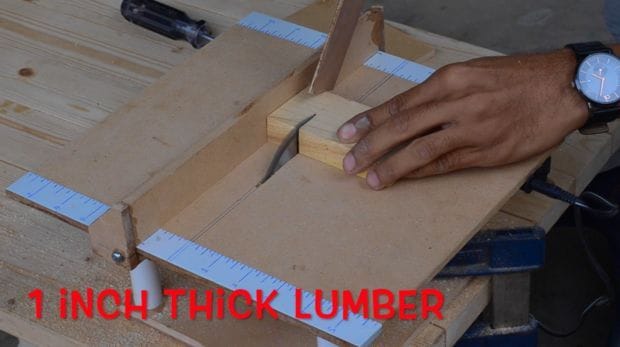

Мини-циркулярная пила готова. Осталось проверить ее в действии.
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками
Мини-циркулярная пила своими руками

Весь процесс изготовления мини-циркулярной пилы можно посмотреть на видео.
