Циклонный пылесос из пластиковой бутылки

Циклонный пылесос из пластиковой бутылки

Привет друзья. В этой статье я попытаюсь подробно описать сборку самодельного настольного циклонного пылесоса. Этот пылесос отлично подойдет для тех, кто любит частенько по самодельничать и оставить после себя мелкий мусор. Это пылесос отлично справится с мелкими соринками, ну или с более крупными обрезками.

Для пылесоса понадобится:
1- Электродвигатель.
2- Пластиковая бутылка (как от молока).
3- Канцелярский нож.
4- Терма клей.
5- Ножницы.
6- Ножовка (по металлу).
7- Две одинаковые пластиковые баночки с крышечками.
8- Два медицинских шприца на 20 мл.
9- И один медицинский шприц с центрально расположенным конусом.
10- DVD диск.
11- Супер клей.
12- Паяльник.
13- Герметичный пластиковый контейнер для еды.

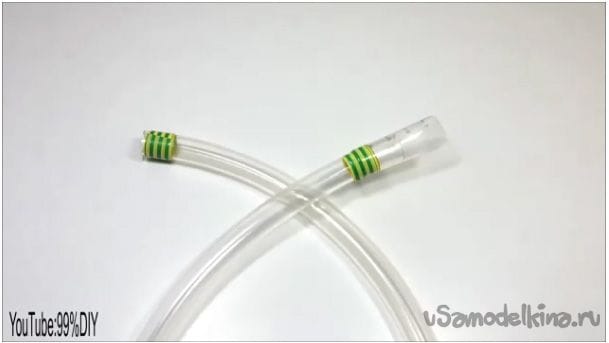

14- Резиновый шланг (диаметром равный 20 мл шприцу).

Изготовление:

1- Понадобится пластиковая бутылка как на фото ниже.
Циклонный пылесос из пластиковой бутылки

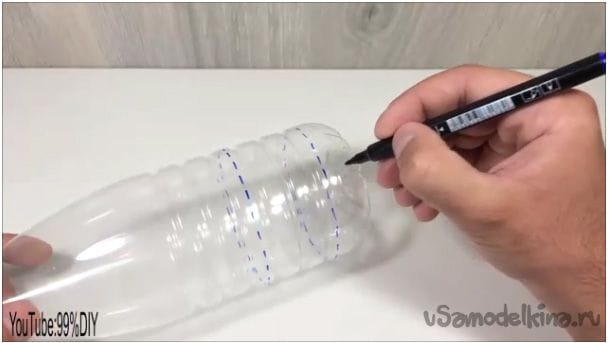

2- Первым делом обозначаем разметку как это изображено ниже.
Циклонный пылесос из пластиковой бутылки

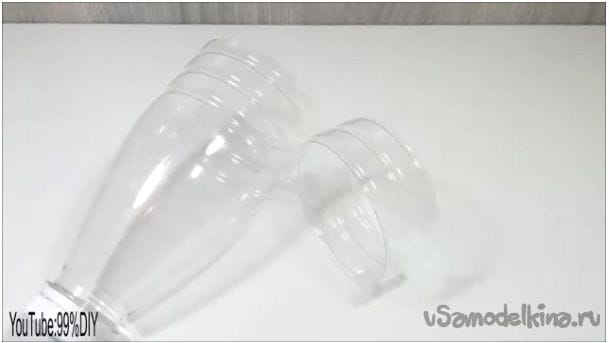

3- И вырезаем с помощью канцелярского ножа необходимые заготовки.
Циклонный пылесос из пластиковой бутылки

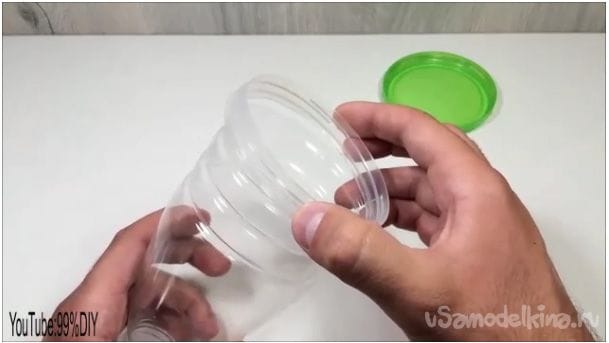

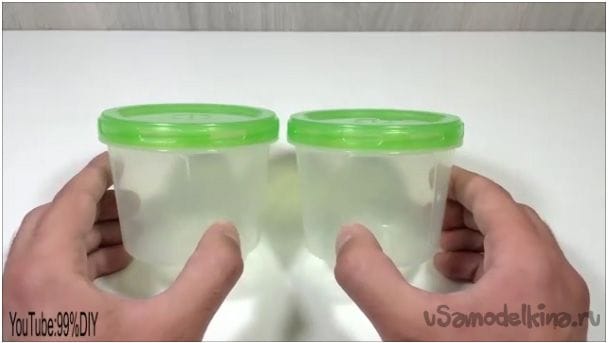

4- Затем понадобятся две одинаковые пластиковые баночки с крышками.
Циклонный пылесос из пластиковой бутылки

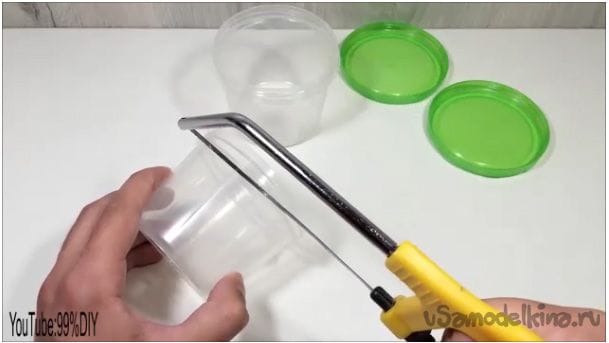

5- От баночек отрезаем верхние части с резьбой.
Циклонный пылесос из пластиковой бутылки

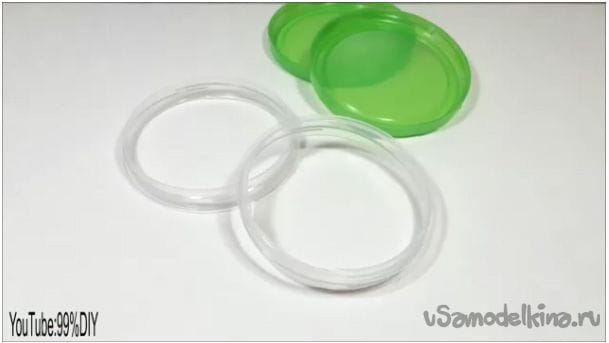

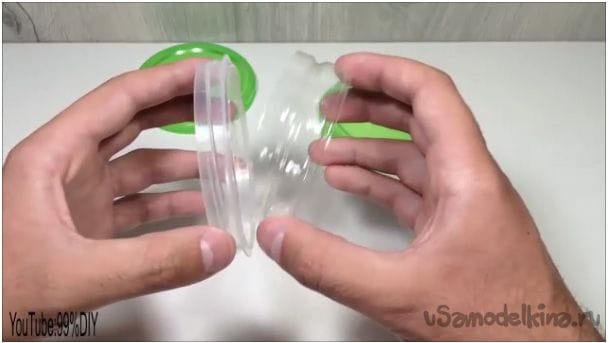

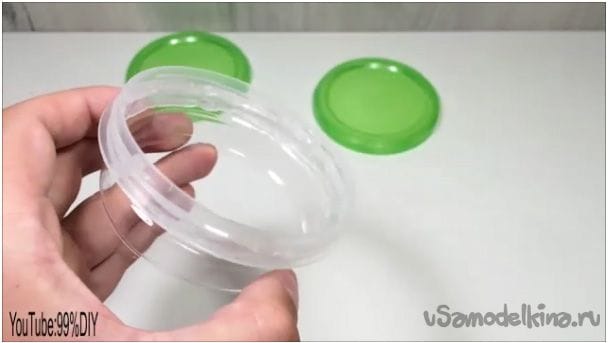

6- Примерно такие заготовки у вас должны получиться.
Циклонный пылесос из пластиковой бутылки

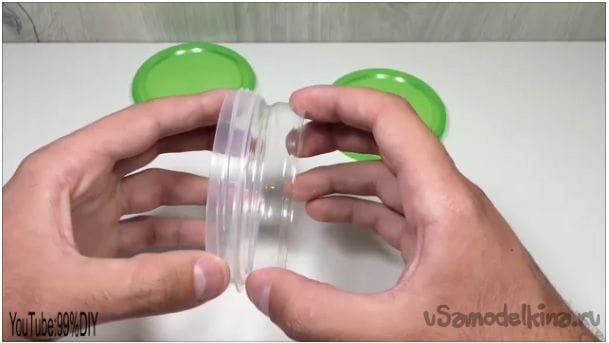

7- После чего склеиваем полученные заготовки. Склеивать будем слабо разогретым терма клеем для того чтобы бутылка не поплатилась и не сузилась.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

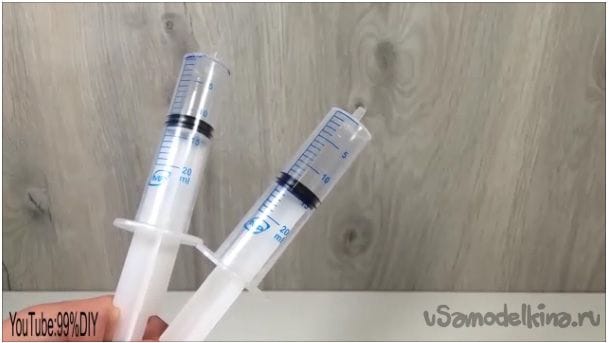

8- Далее понадобится два медицинских шприца на 20 мл (смотреть фото ниже).
Циклонный пылесос из пластиковой бутылки

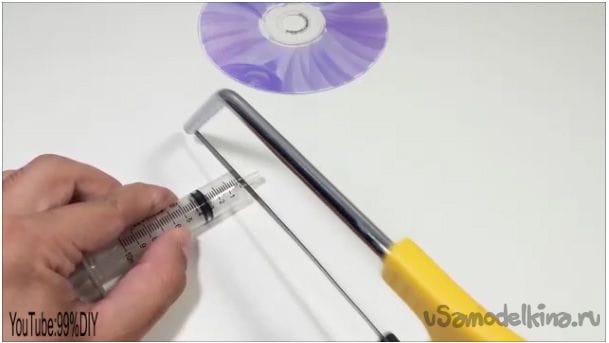

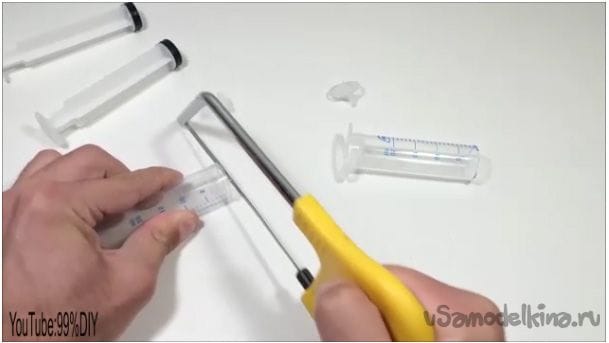

9- Снимаем поршни и ножовкой по металлу отрезаем верхние части и у одного нижнею часть.
Циклонный пылесос из пластиковой бутылки

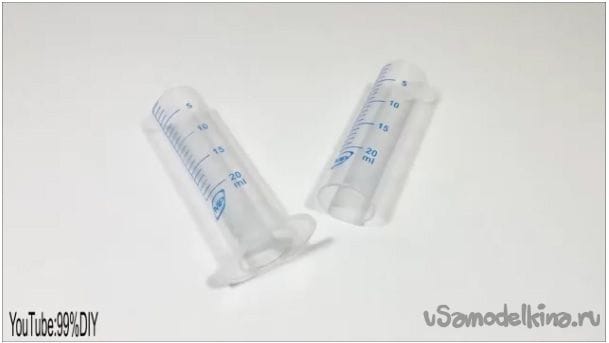

10- Такие две заготовки должны получиться.
Циклонный пылесос из пластиковой бутылки

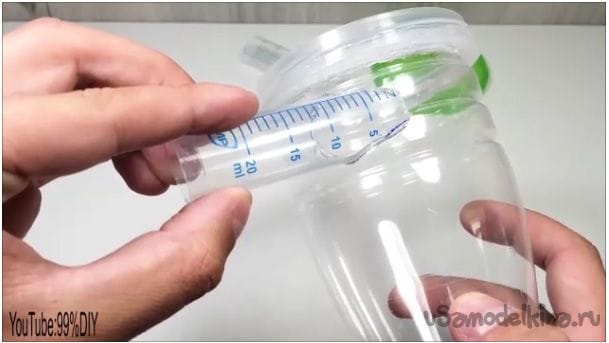

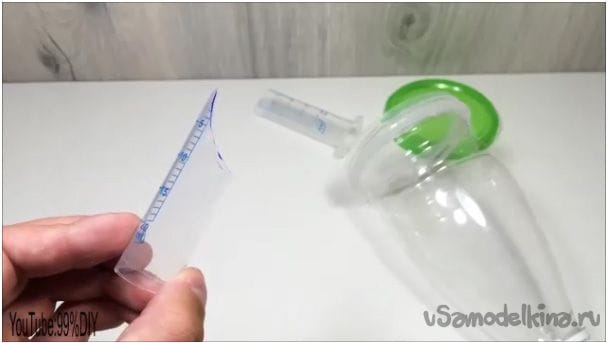

11- Прикладываем один из шприцов (который с отрезанный с верхней и нижней частью) к бутылке как изброжено
на фото ниже.
Циклонный пылесос из пластиковой бутылки

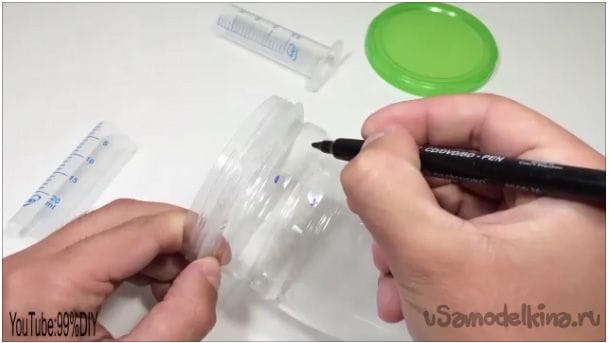

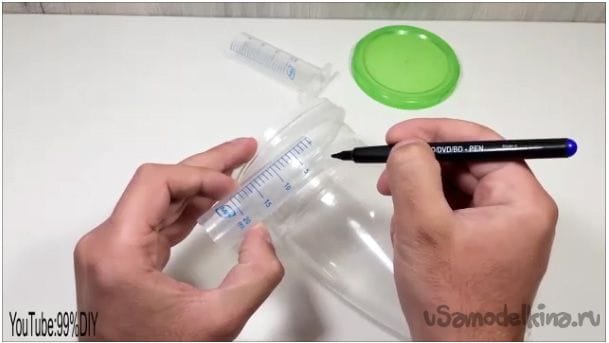

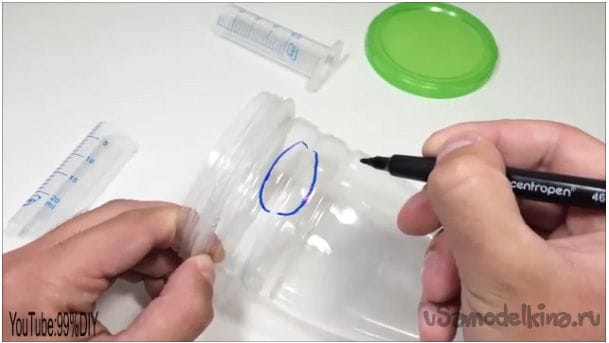

12- Маркером оставляем метки.

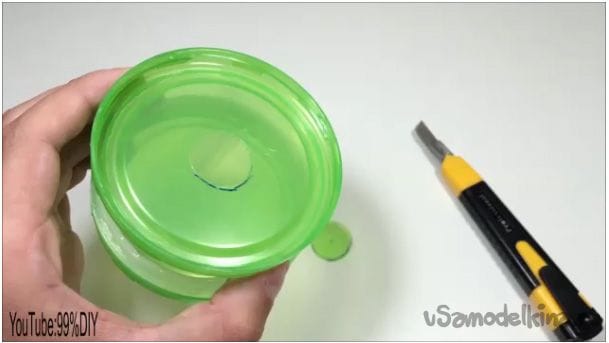

Циклонный пылесос из пластиковой бутылки

13- Далее дорисовываем похожий овал как на фото ниже
Циклонный пылесос из пластиковой бутылки

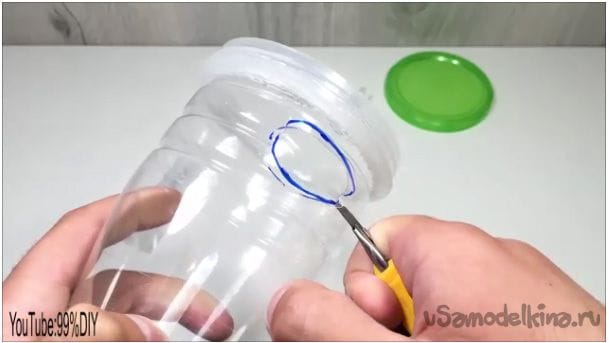

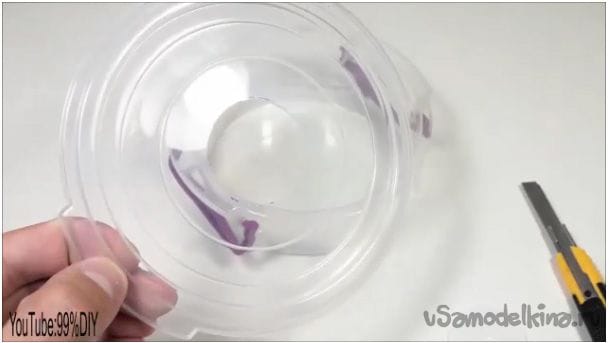

14- Вырезаем.
Циклонный пылесос из пластиковой бутылки

15- Вставляем туда шприц (смотреть фото ниже). И делаем отметки.
Циклонный пылесос из пластиковой бутылки

16- Вырезаем по отметке сделанной ранее.
Циклонный пылесос из пластиковой бутылки

17- И склеиваем две заготовки. Но очень важно что терма клей был не сильно прогрет для того чтобы не
деформировать пластиковую бутылку.
Циклонный пылесос из пластиковой бутылки

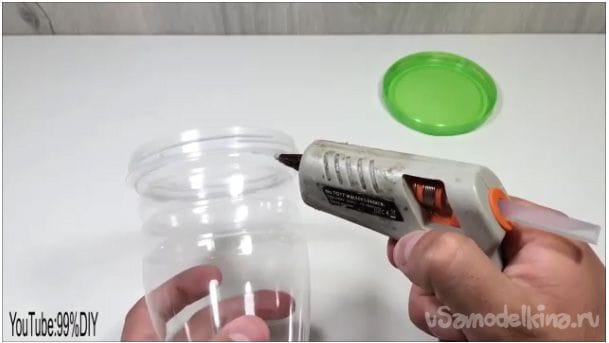

18- А затем собираем корпус компрессора. Для этого берём заранее подготовленную заготовку из пластиковой бутылки и склеиваем с отрезанной резьбой. Также не забываем что терма клей не должен быть сильно горячим.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

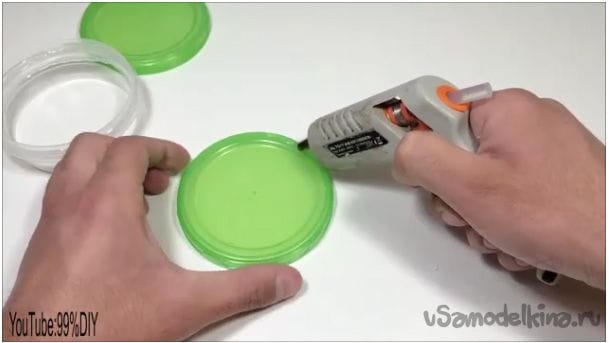

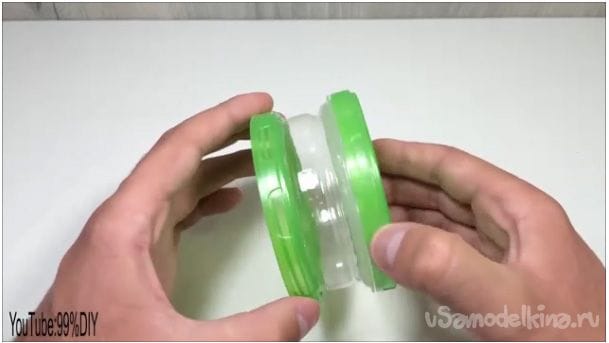

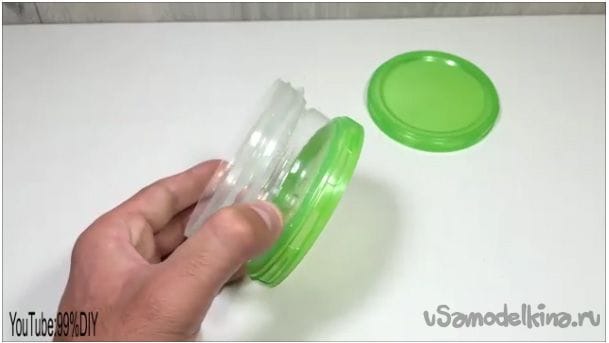

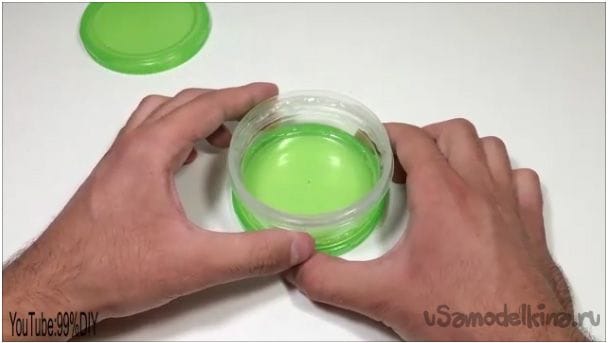

19- Далее к только что изготовленной заготовке приклеиваем крышечку от баночки (смотреть фото ниже)
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

20- Вторую крышечку просто будем закручивать.
Циклонный пылесос из пластиковой бутылки

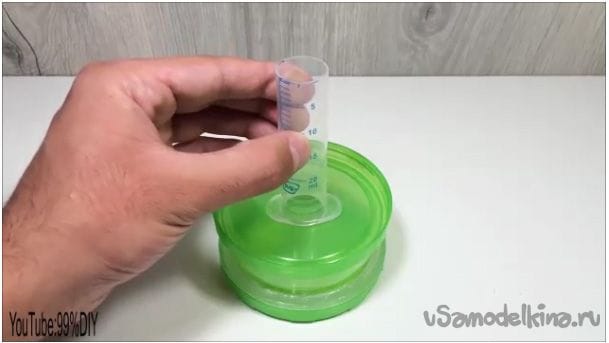

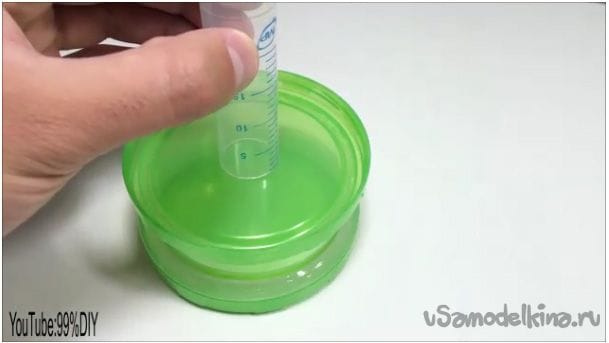

21- Прикладываем второй шприц.
Циклонный пылесос из пластиковой бутылки

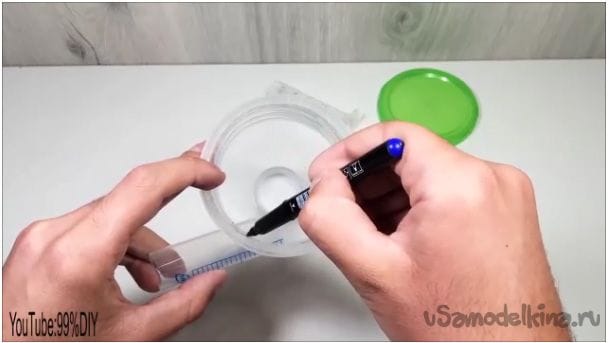

22- Отмечам по кругу.
Циклонный пылесос из пластиковой бутылки

23- Вырезаем.
Циклонный пылесос из пластиковой бутылки

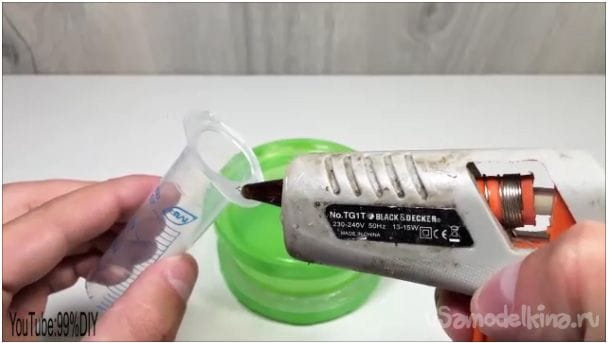

24- Приклеиваем.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

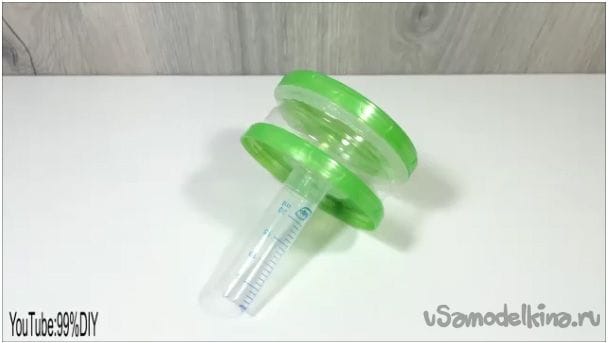

25- Примерно так у вас должно получиться.
Циклонный пылесос из пластиковой бутылки

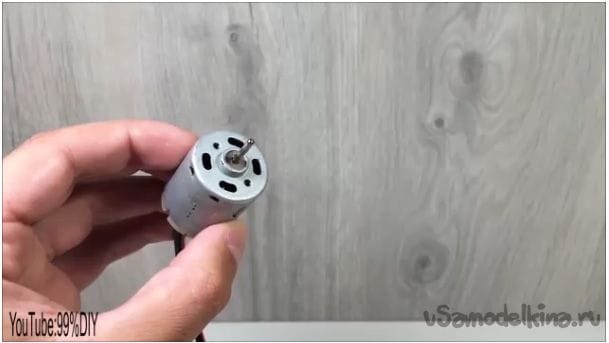

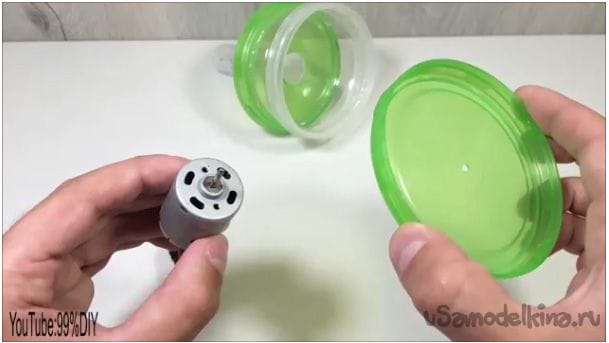

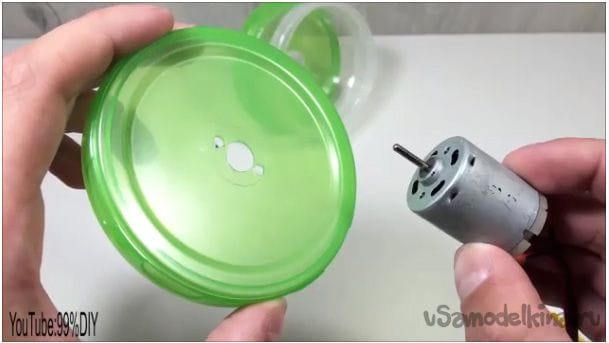

26- Далее понадобится электродвигатель, который по посадочным местам устанавливаем на пластиковую
крышку.
Циклонный пылесос из пластиковой бутылки

27- В середине делаем отверстие по вал двигателя.
Циклонный пылесос из пластиковой бутылки

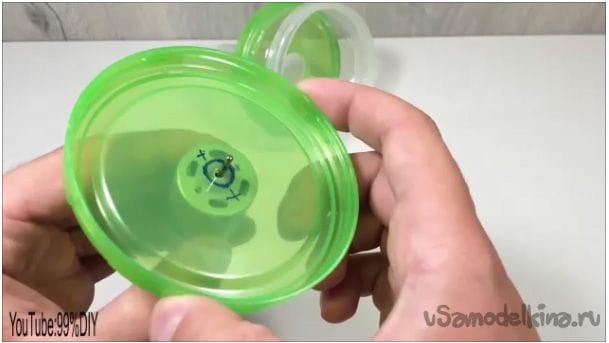

28- Отмечаем отверстия под посадочные места двигателя.
Циклонный пылесос из пластиковой бутылки

29- Примерно такие отверстия должны получиться.
Циклонный пылесос из пластиковой бутылки

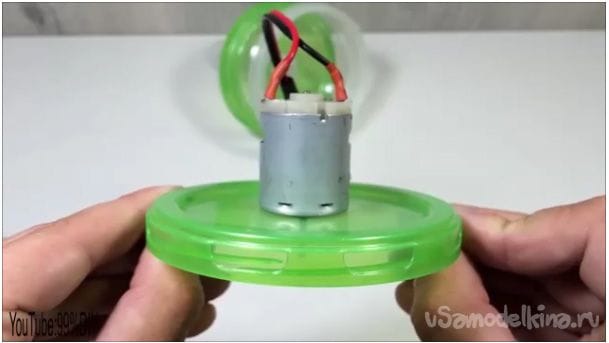

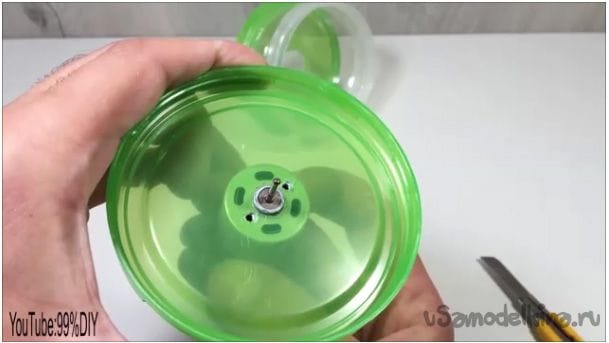

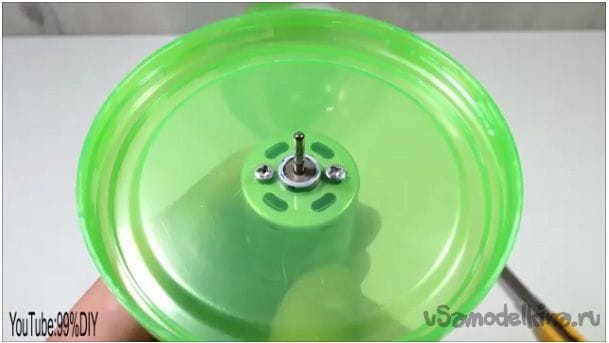

30- Прикручиваем.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

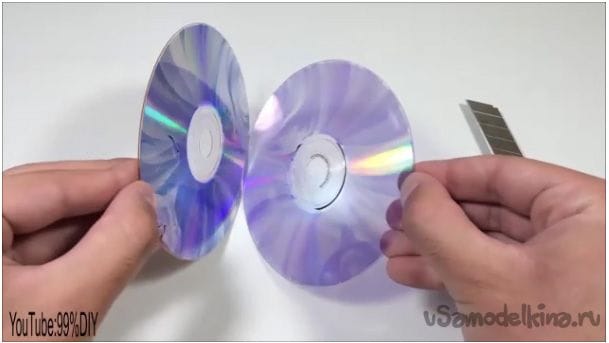

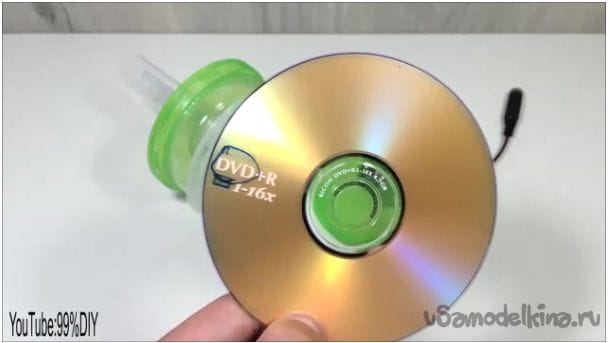

31- А затем понадобится DVD диск, который разделяем на две части.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

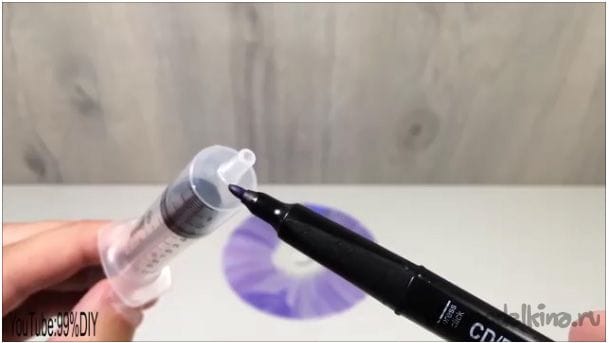

32- Так же понадобится шприц с конусом в центре.
Циклонный пылесос из пластиковой бутылки

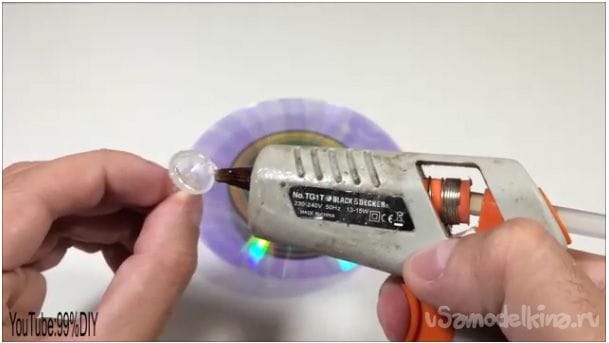

33- Отрезаем от него нужную часть, которую в дальнейшем приклеиваем к половинке DVD диска.
Циклонный пылесос из пластиковой бутылки

Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

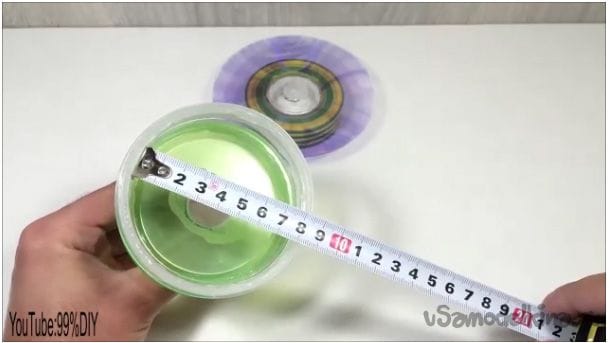

34- Нужно изготовить крыльчатку для компрессора пылесоса. Измеряем диаметр камеры для крыльчатки (смотреть фото ниже).
Циклонный пылесос из пластиковой бутылки

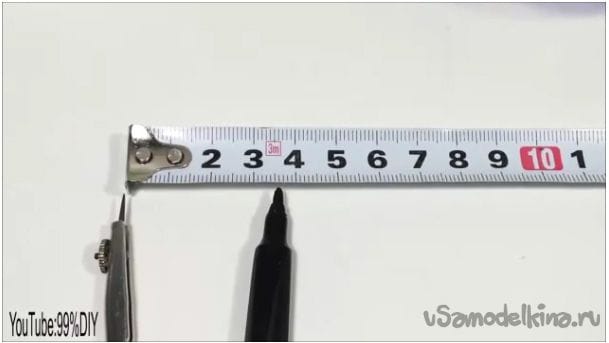

35- Далее циркуль выставляем на чуть меньше чем половина диаметра, который мы измерили до этого.
Циклонный пылесос из пластиковой бутылки

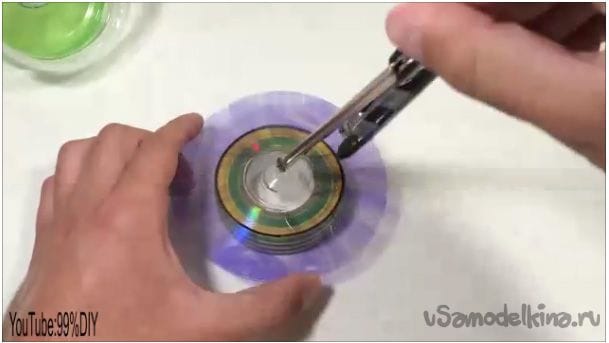

36- Далее циркулем проделываем следующие действия (смотреть фото ниже).
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

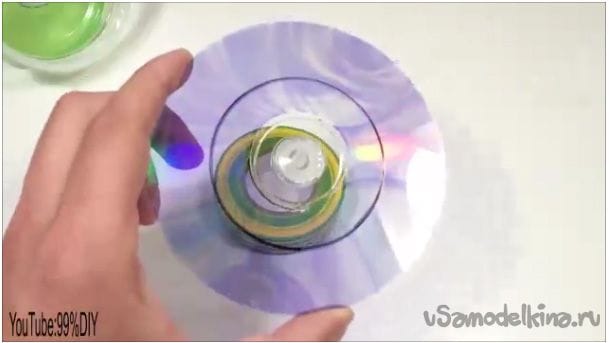

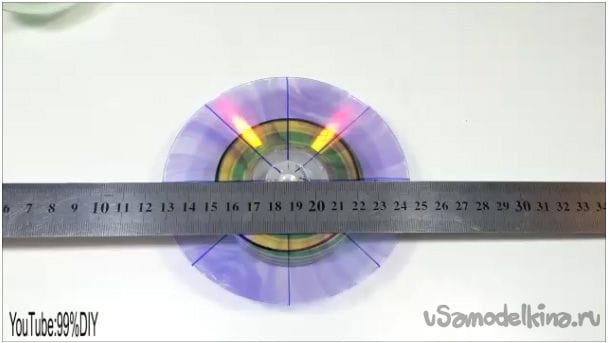

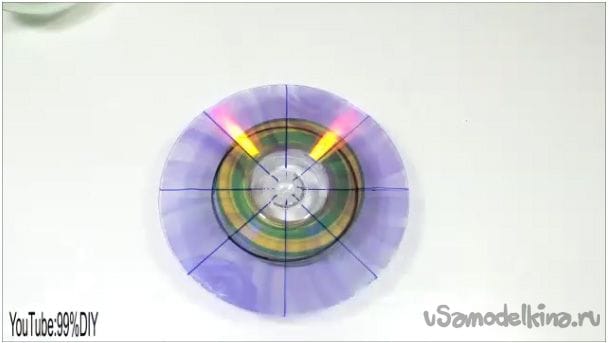

37- Затем делим диск на восемь равных частей (смотреть фото ниже).
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

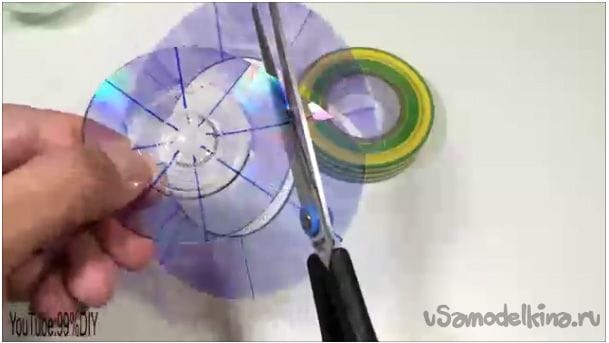

38- Далее вырезаем по кругу, который сделали циркулем ранее. Стараемся вырезать аккуратно и ровно.
Циклонный пылесос из пластиковой бутылки

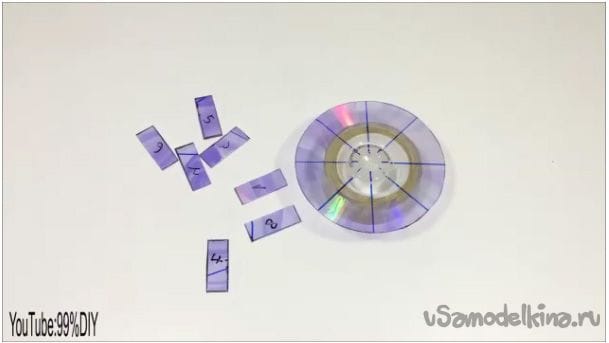

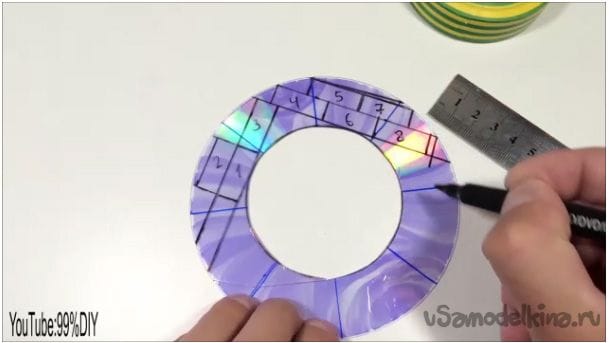

39- Обрезок от диска ни выкидываем, сейчас он понадобится. Обрезок делим на восемь равных
прямоугольников, размером 2 см на 1 см.
Циклонный пылесос из пластиковой бутылки

40- Вырезаем.
Циклонный пылесос из пластиковой бутылки

41- Далее аккуратно приклеиваем лопасти к диску. Приклеиваем с помощью суперклея. Сначала нужно нанести супер клей и подождать 20-40 сек, и только потом ровно по лини приклеиваем. На этом этапе будьте как можно аккуратней.

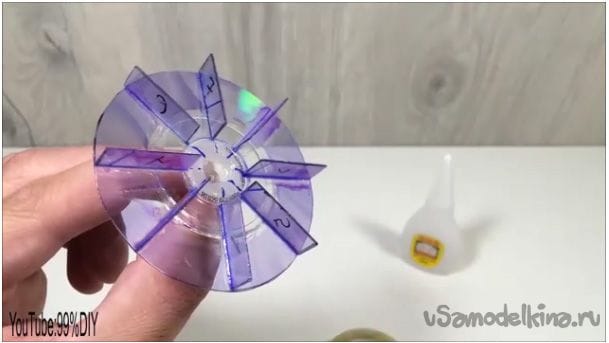

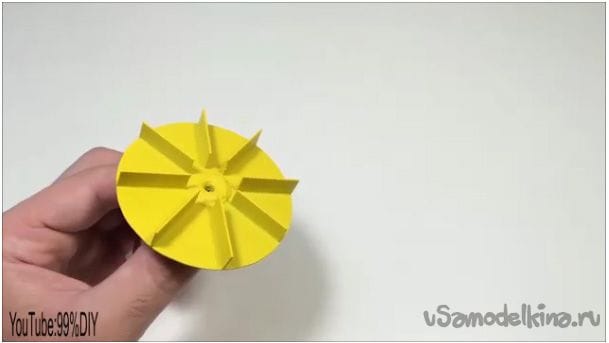

42- Примерно такое у вас должно получиться.
Циклонный пылесос из пластиковой бутылки

43- Красим (по желанию).
Циклонный пылесос из пластиковой бутылки

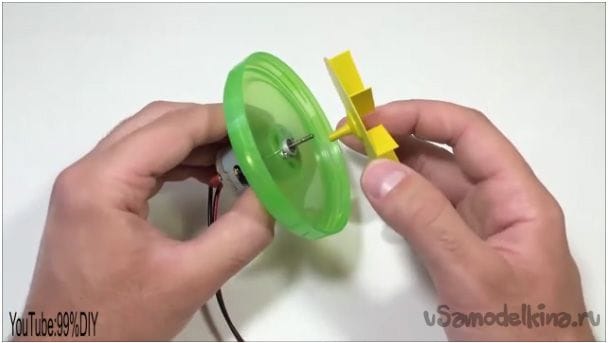

44- Соединим электродвигатель с крыльчаткой.
Циклонный пылесос из пластиковой бутылки

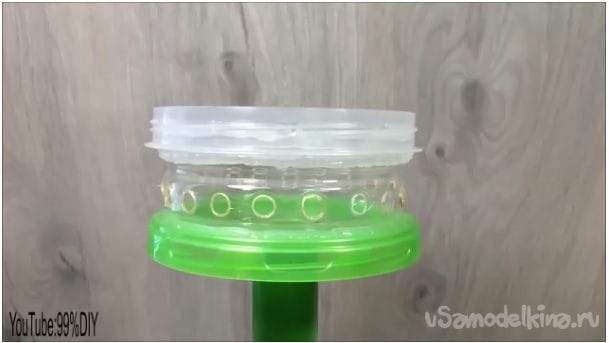

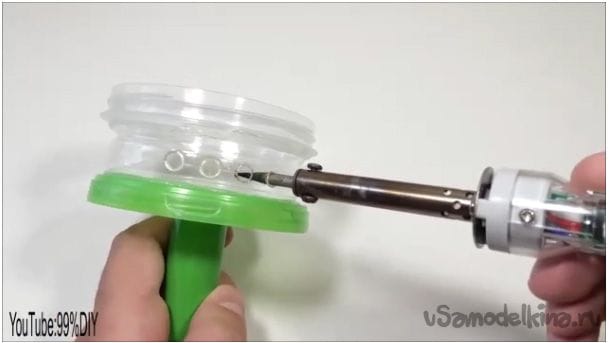

45- А затем в корпусе компрессора по всей окружности проделываем отверстия для выхода воздушного потока. Для проделывания отверстий будем использовать хорошо прогретый остроконечный паяльник.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

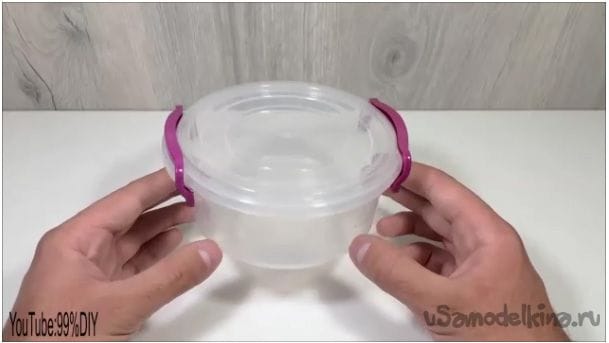

46- Далее понадобится похожая пластиковая ёмкость (смотреть фото ниже) для изготовления пылесборника пылесоса.
Циклонный пылесос из пластиковой бутылки

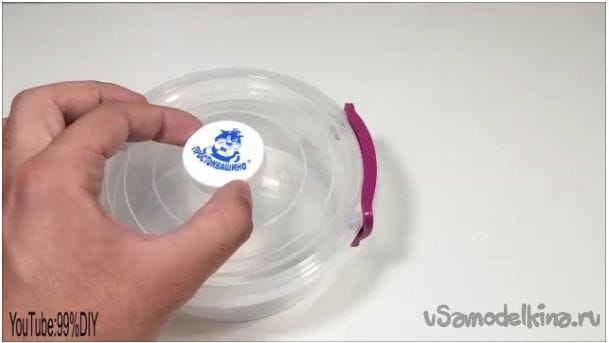

47- Возьмём крышку от пластиковой бутылки с первого этапа. Приложим и обведём маркером эту крышку к центру крышке взятой ёмкости.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

48- Вырезаем.
Циклонный пылесос из пластиковой бутылки

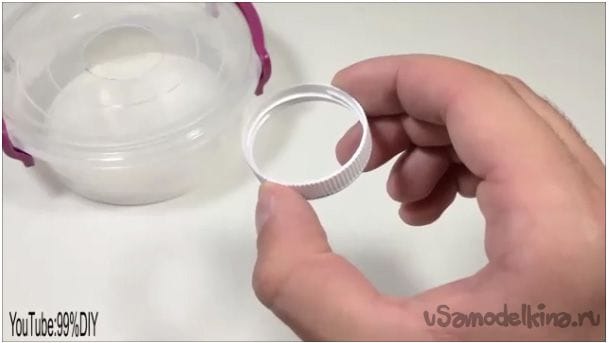

49- Обрезаем пластиковую крышку, так чтобы осталась одна резьба.
Циклонный пылесос из пластиковой бутылки

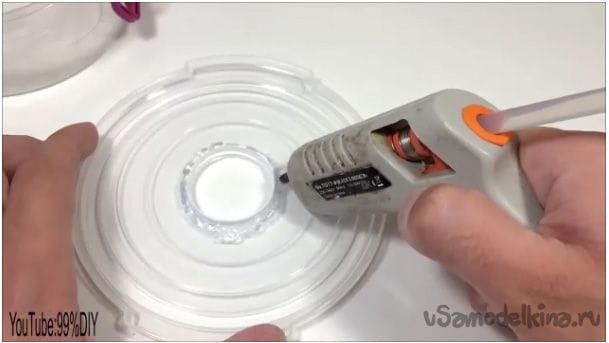

50- Приклеиваем эту резьбу к крышке пластиковой емкости.
Циклонный пылесос из пластиковой бутылки

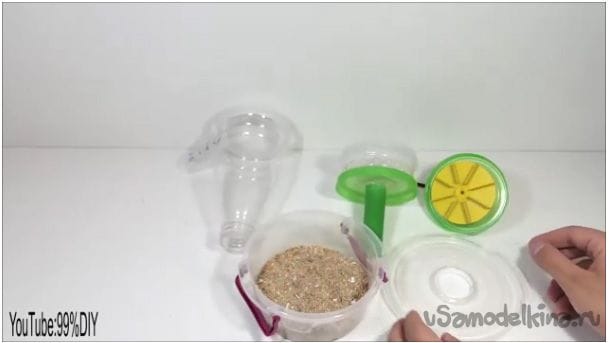

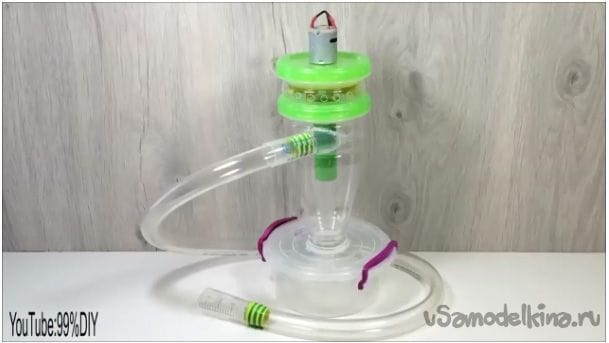

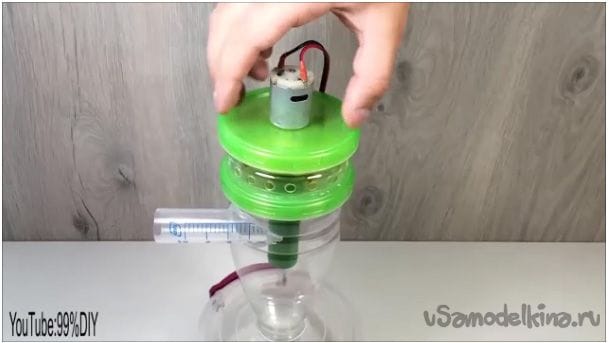

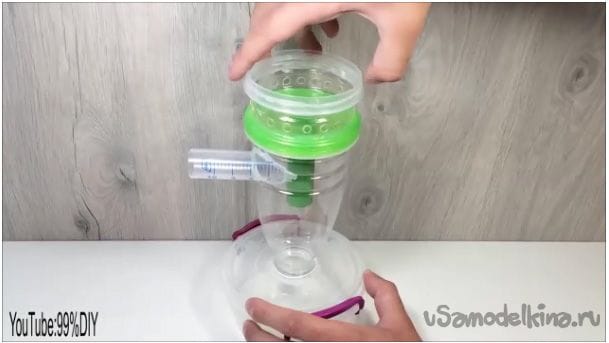

51- После чего собираем пылесос.
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

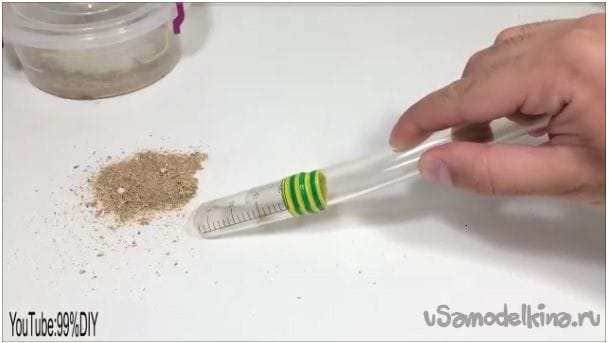

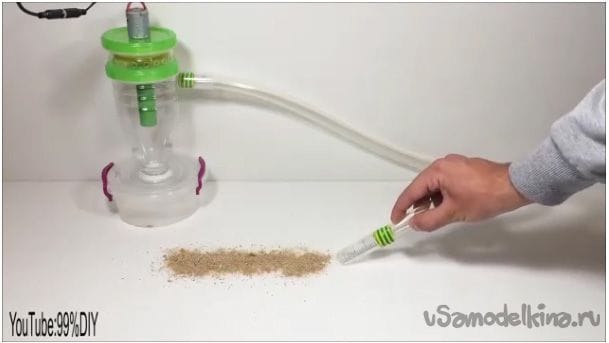

Тест:
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки
Циклонный пылесос из пластиковой бутылки

Вывод:
Получился довольно мощный пылесос, он отлично справляется с опилками и крупой. Думаю, данная самоделка будет просто не заменима для каждого самоделкина.

Заключение:
Спасибо за внимание, надеюсь, эта статья была полезна для вас, и вам понравится данная самоделка. Также у вас есть возможность посмотреть видео сборку этой самоделки.
