Дачная воздуходувка


Здравствуйте, сегодня я попытаюсь подробно вам описать, как сделать мощную воздуходувку. Если вы владеете участком площадью более 10 соток, на котором, к тому же, растут деревья, воздуходувка будет весьма востребована в вашем арсенале садовой техники. Конечно, можно обходиться обычными граблями, но с воздуходувкой уборка участка от опавших листьев и мусора будет проходить гораздо эффективнее. Данная самоделка будет гораздо дешевле заводской. А её мощности будет достаточно для любительских целей.

Для воздуходувки понадобится:
1- Коробка для дисков.
2- Зажигалка.
3- Канцелярский нож.
4- Электродвигатель.
5- Выключатель.
6- Разъём для блока питания.
7- Терма клей.
8- Пластиковая бутылка.
9- Пустой металлический флакон (например, дезодорант).
10- Крышка от пяти литровой пластиковой бутылки.
11- Ножовка по металлу.
12- Небольшой отрезок пластиковой трубы.
13- Блок питания.
14- Ножницы.

Изготовление:

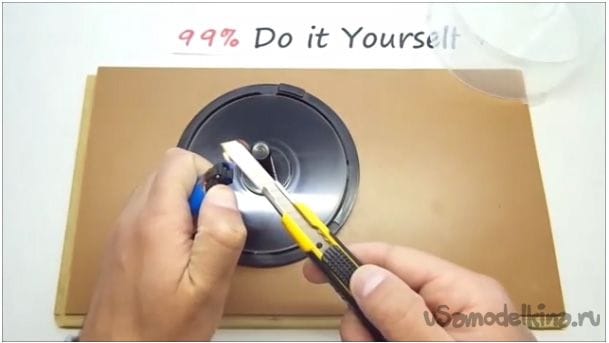

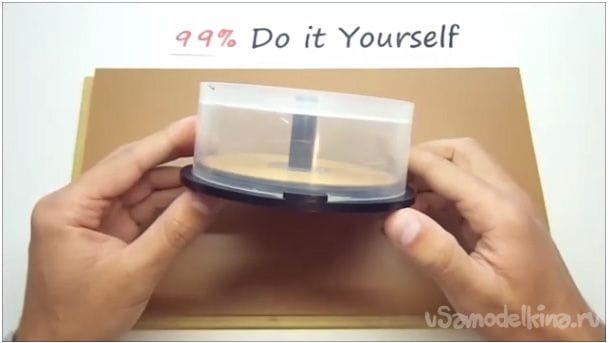

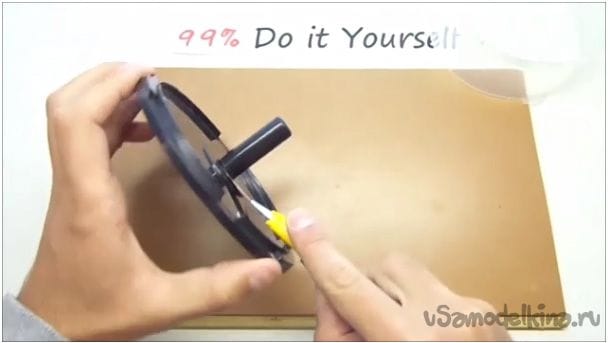

1- Первым делом берём пластиковую коробку от дисков. И вырезаем от неё цилиндрическую часть. Вырезать будем с помощью раскалённого канцелярского ножа.
Дачная воздуходувка

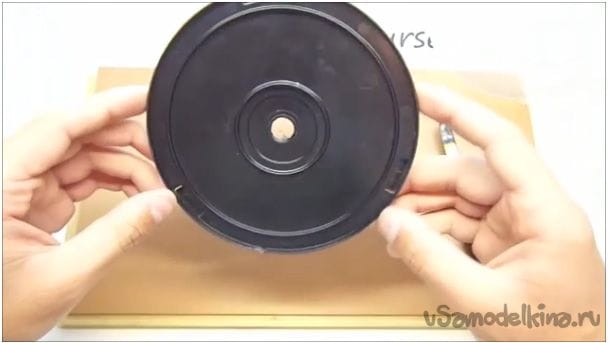

2- Должно получиться примерно так.

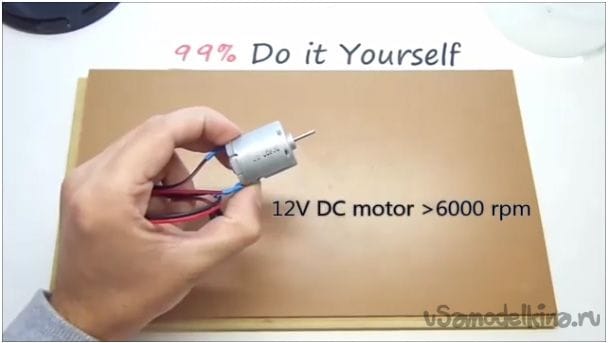

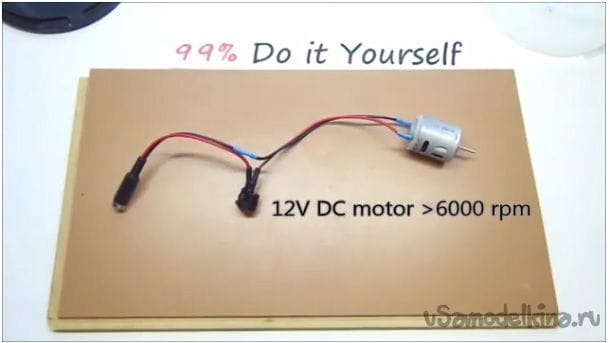

3- Далее берём электродвигатель. Мы взяли электродвигатель на 12V DC motor > 6000 rpm. Сразу припаиваем ему провода к разъёму блока питания через выключатель (смотреть фото ниже).

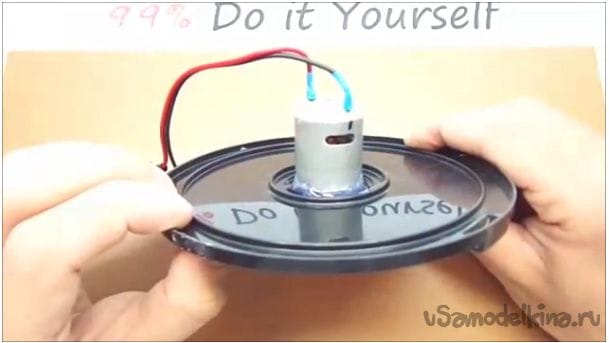

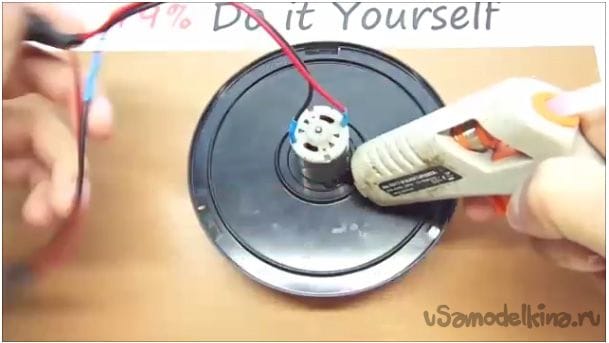

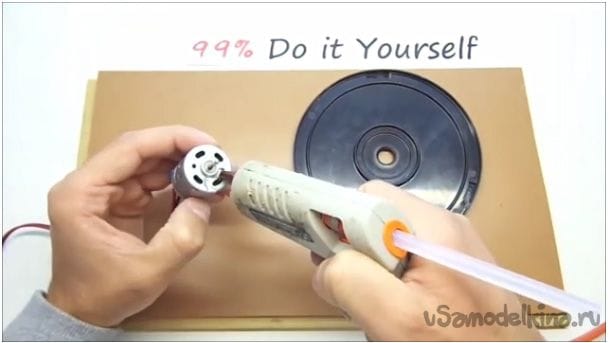

4- Приклеиваем электродвигатель к внешней части пластиковой коробки для дисков. Склеивание должно получиться как можно надёжней.

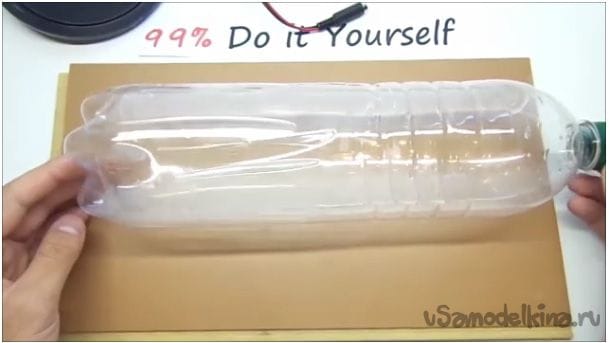

5- Затем понадобится пластиковая бутылка.

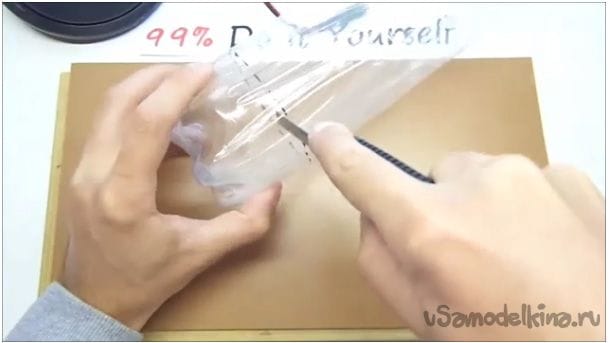

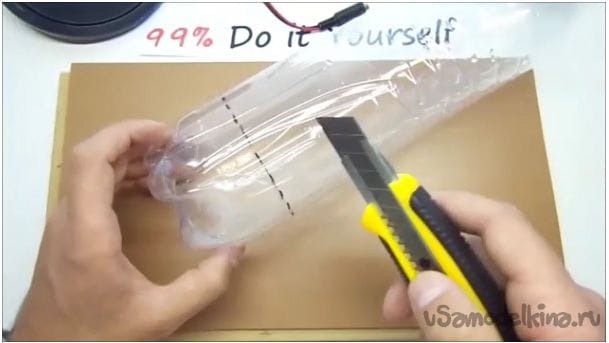

6- Делаем метку как на фото ниже.

7- Отрезаем.

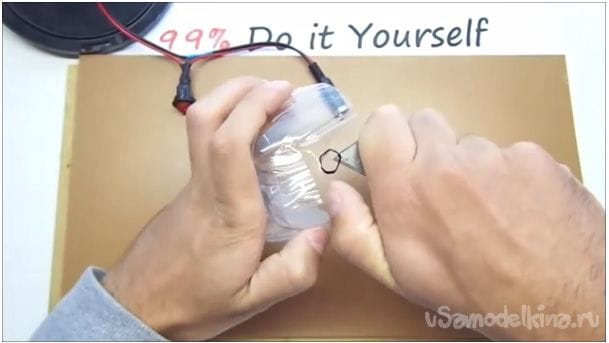

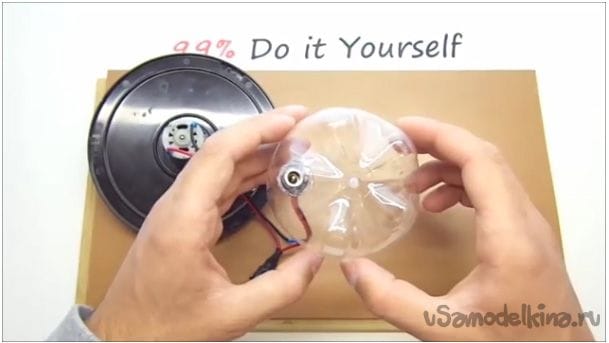

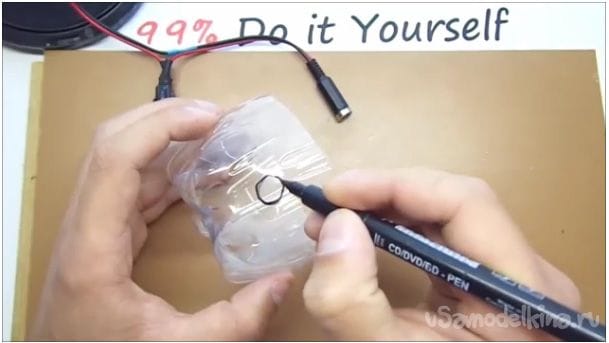

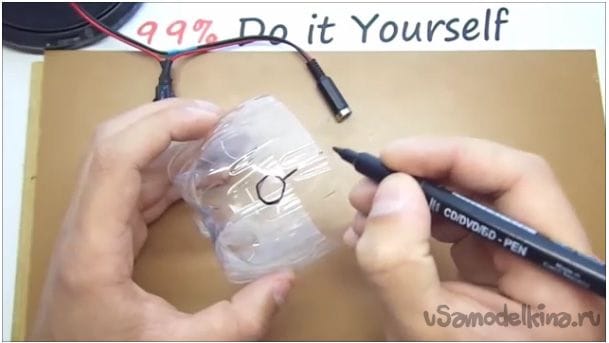

8- Далее на только что сделанной заготовке отмечаем места для двух отверстий.


9- Вырезаем.

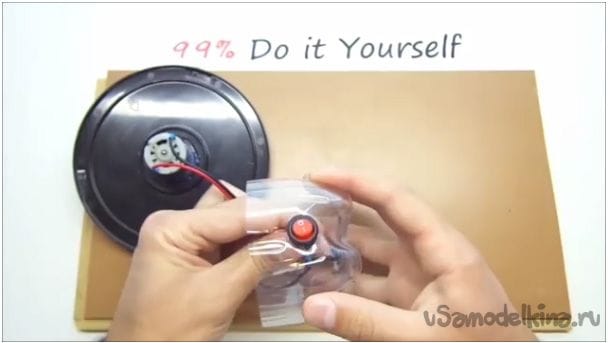

10- Затем вставляем и приклеиваем выключатель и разъём для блока питания.

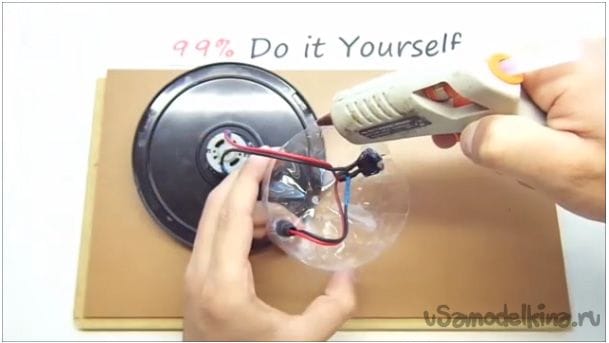

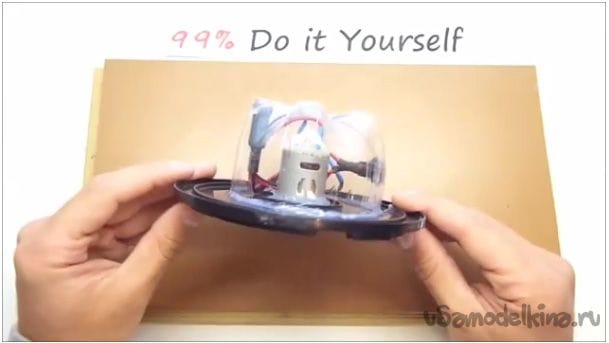

11- Склеиваем две только что сделанные заготовки. Для того чтобы не деформировать пластиковые заготовки от высокой температуры, не следует сильно разогревать терма клей.

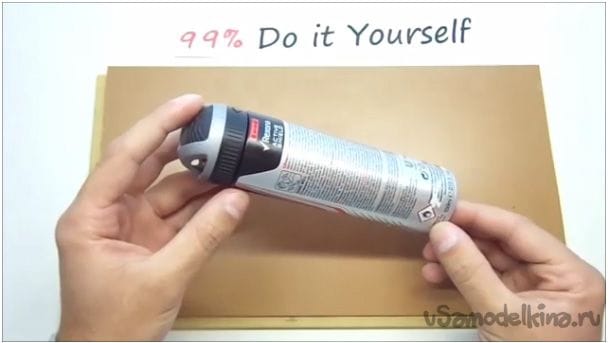

12- Далее понадобится пустой металлический флакон, например, от дезодоранта.

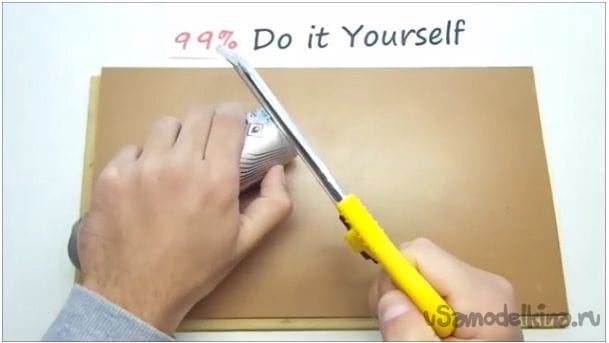

13- Из данного флакона мы изготовим лопасти для крыльчатки. При помощи ножовки по металлу отпиливаем от него верхнюю и нижнюю часть.

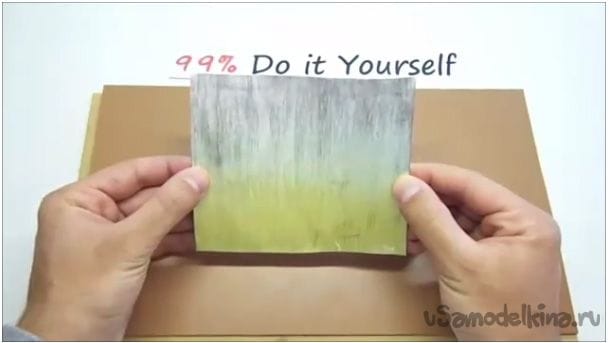

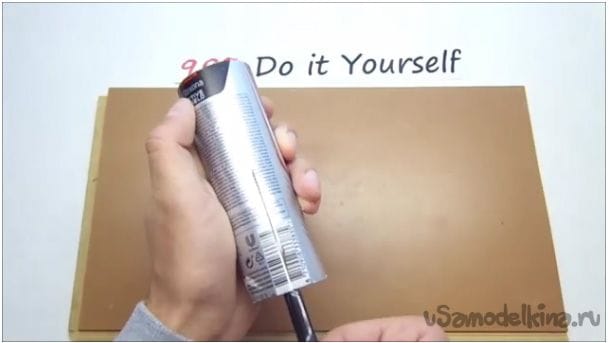

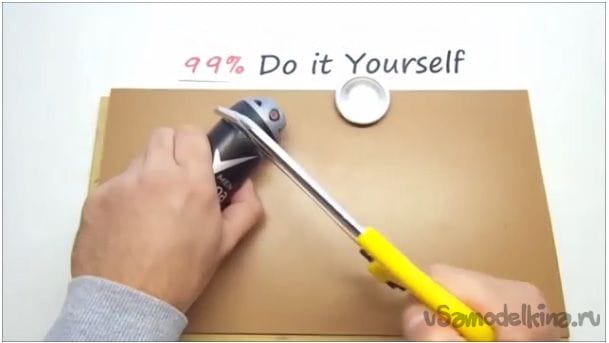

14- Затем при помощи ножниц разрезаем его вдоль и выпрямляем. Так чтобы получился прямоугольник.

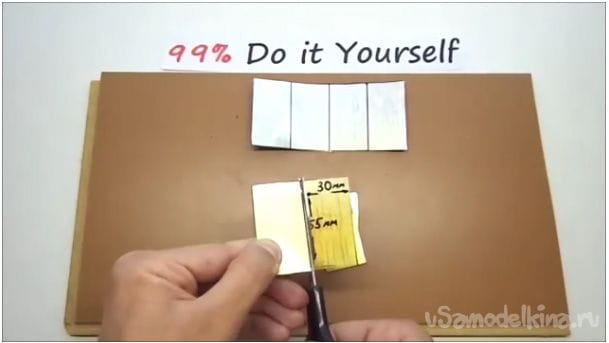

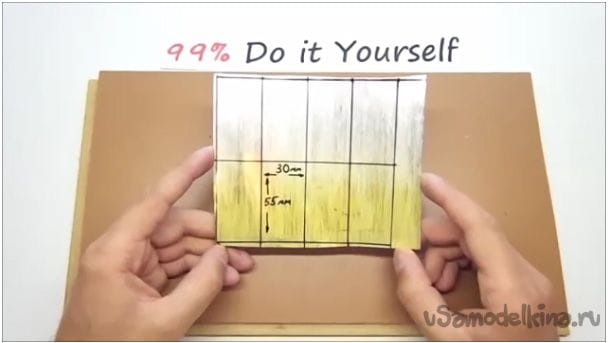

15- Этот металлический прямоугольник делим на восемь одинаковых прямоугольников размерами 30 мм на 55 мм.

16- Вырезаем.

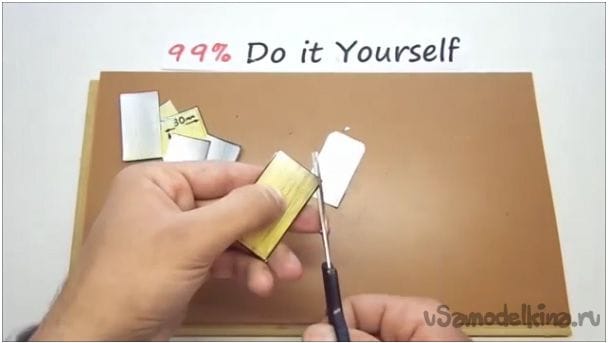

17- Углы каждой из сторон прямоугольников закругляем так, как это изображено на фото ниже.

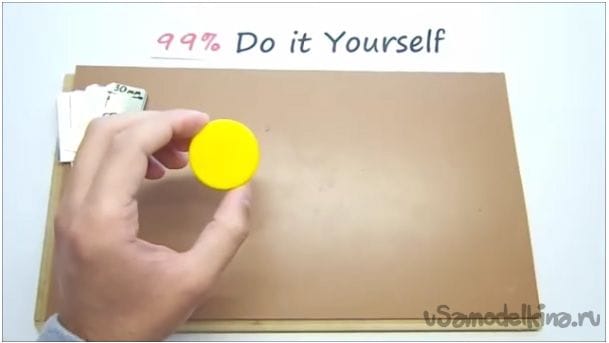

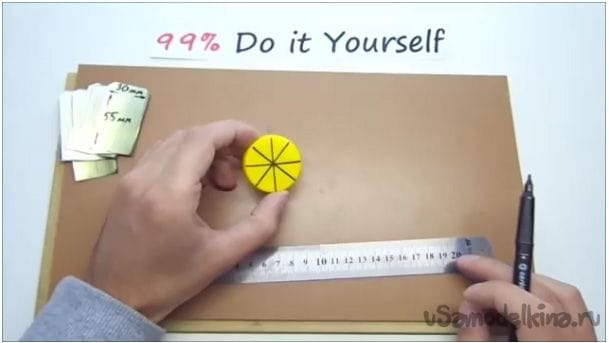

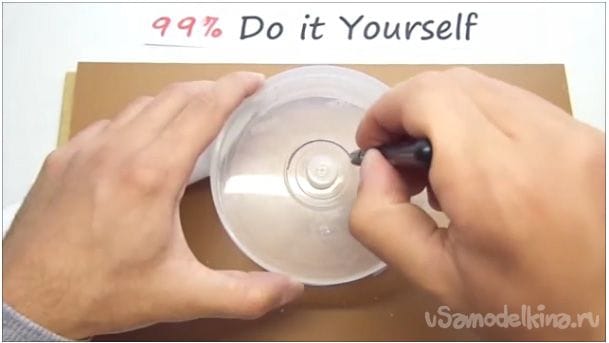

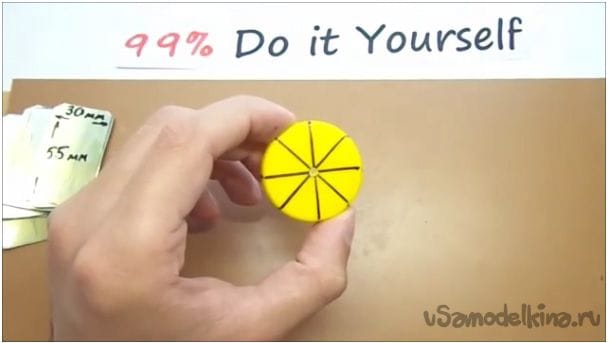

18- Далее берём крышку от пяти литровой пластиковой бутылки. Отмечаем центр и делим её на восемь одинаковых сторон.


19- В центре проделываем отверстие.

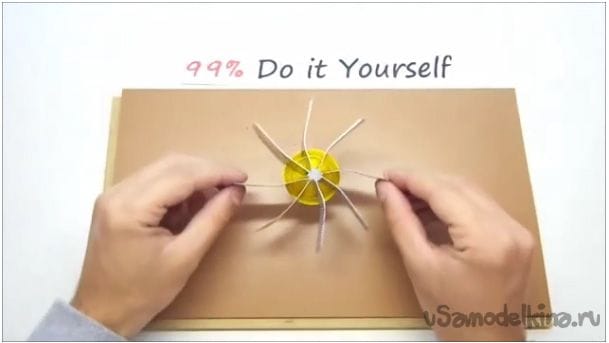

20- Затем делаем надрезы ножовкой похожим образом (смотреть фото ниже).

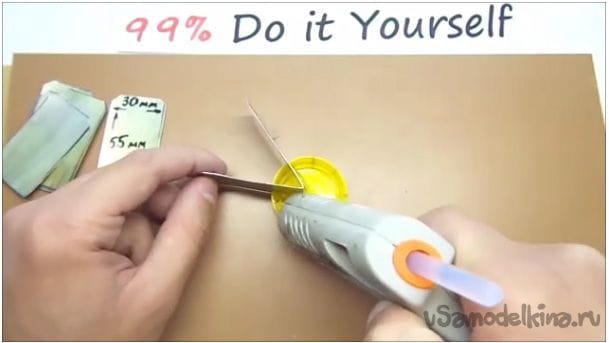

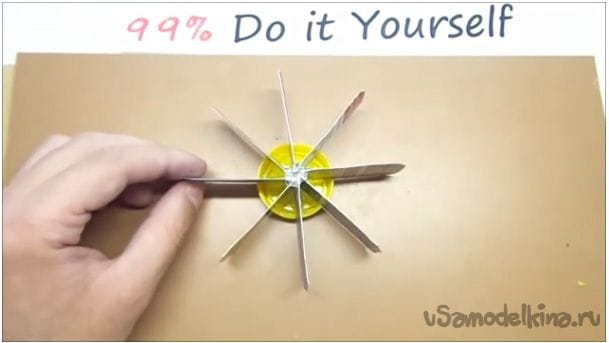

21- С помощью терма клея приклеиваем наши лепестки к крышке.


22- Далее загибаем лопасти под небольшим углом (смотреть фото ниже).

23- Из не большого отрезка пластиковой трубы изготовим выходной воздуховод.

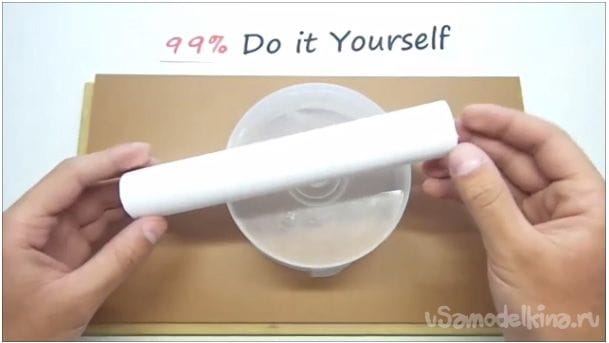

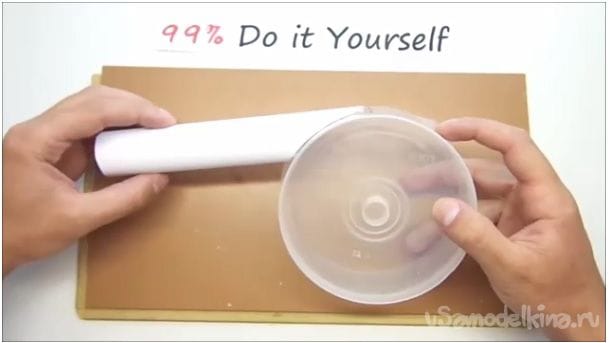

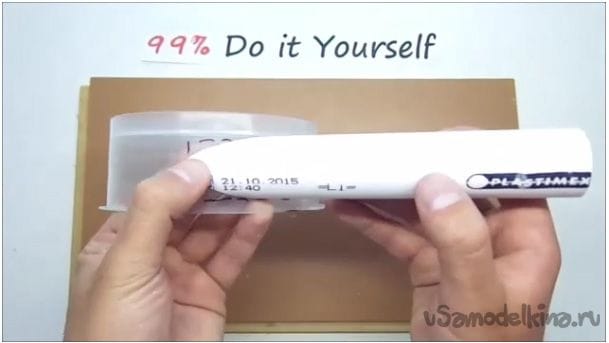

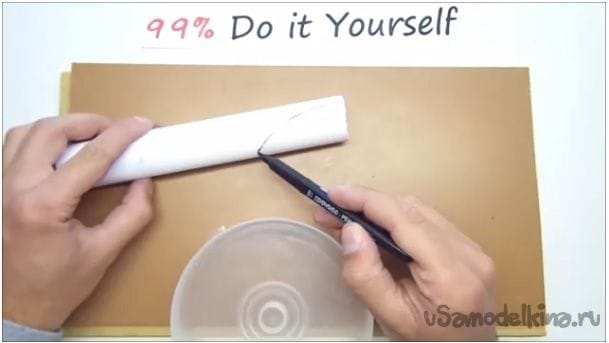

24- Прикладываем отрезок тубы к коробке для дисков. Ставим метки как на фото ниже.

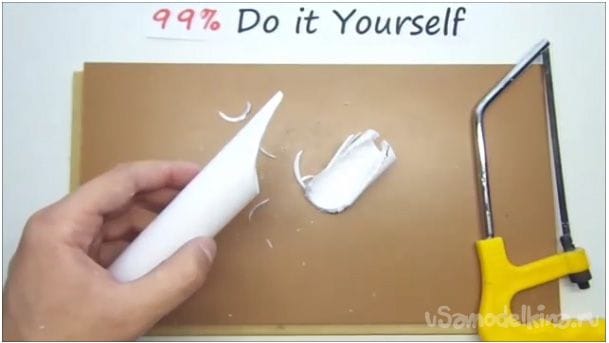

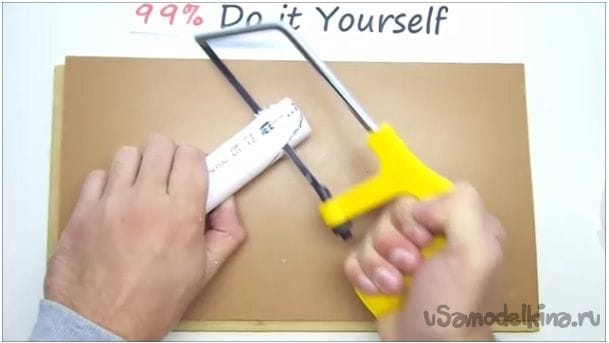

25- Вырезаем.

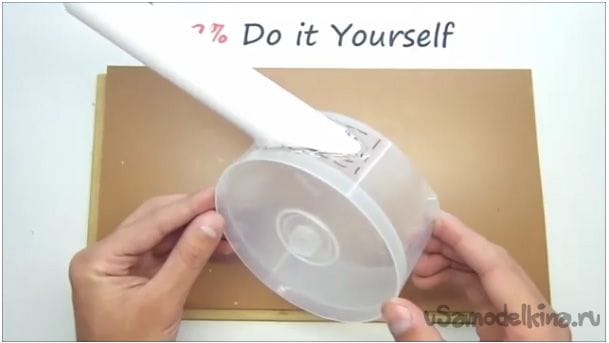

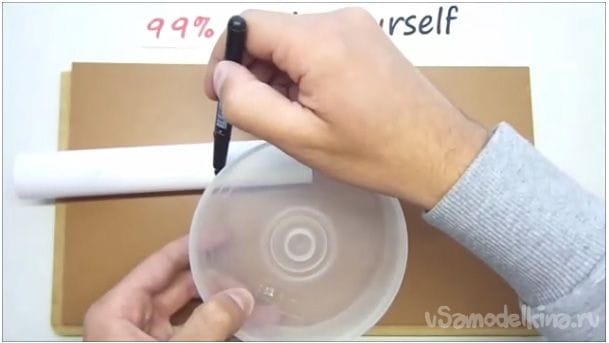

26- Снова прикладываем отрезок трубы к коробке для дисков. Но на это раз ставим метки на самой коробке для дисков.

27- Вырезаем.
[center]

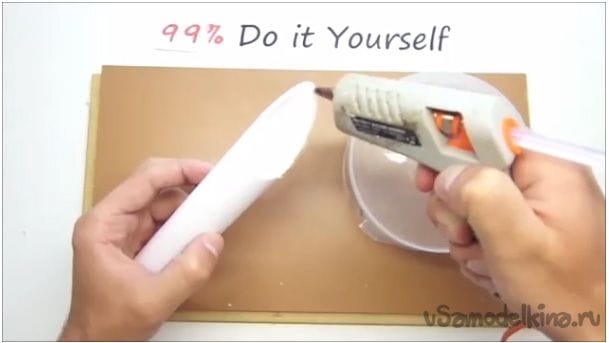

28- Склеиваем заготовки друг с другом слабо разогретым терма клеем.

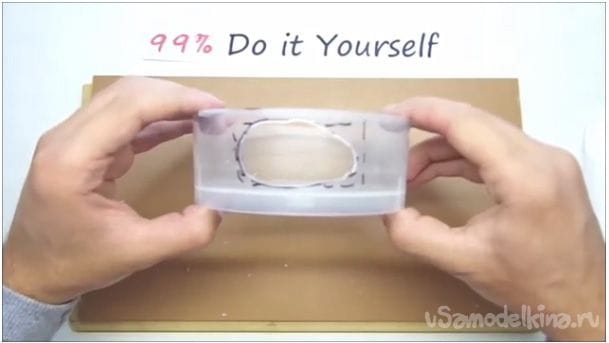

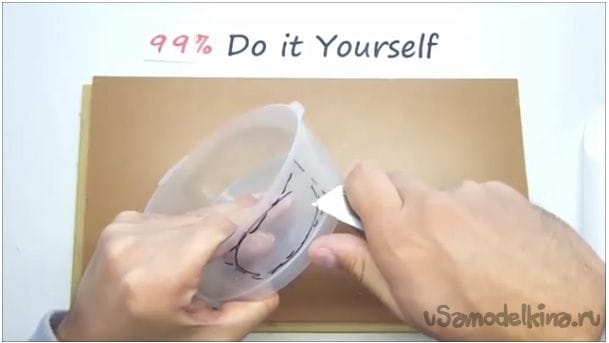

29- Затем отмечаем и отрезаем воздуха заборное отверстие (смотреть фото ниже).

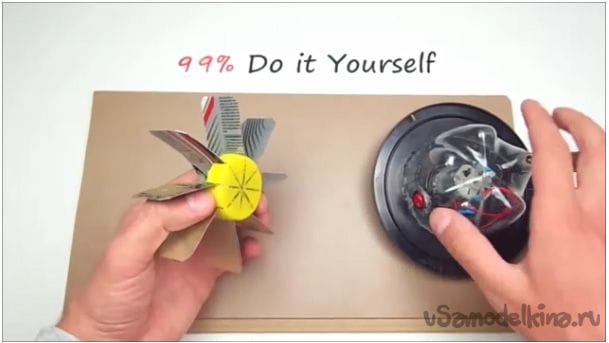

30- После чего соединяем крыльчатку с валом электродвигателя.

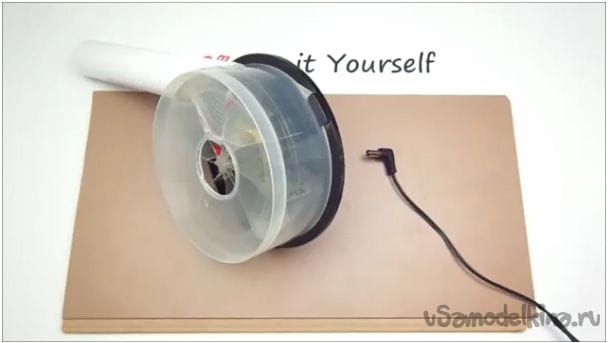

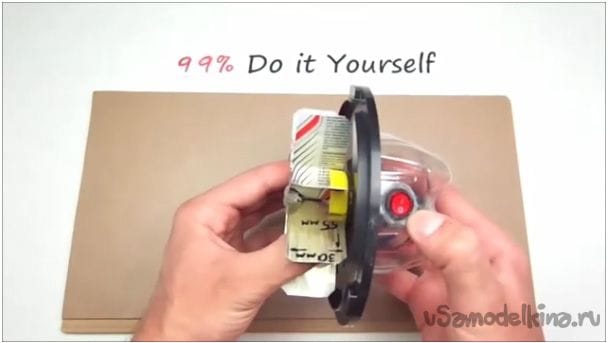

31- Все собираем и готово.

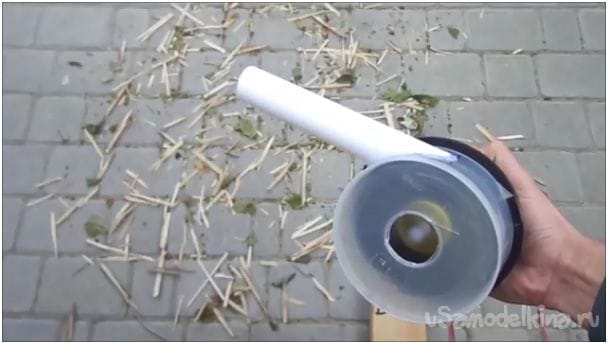

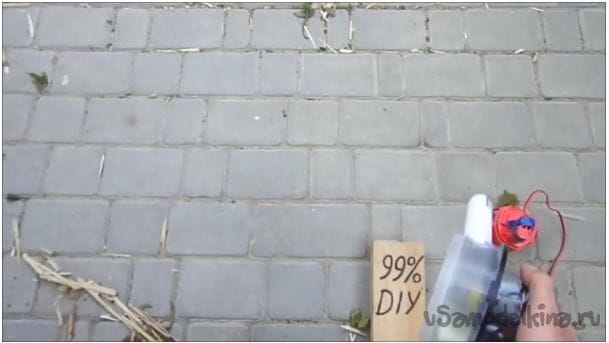

Тест:


Заключение:

Если вы всё еще не приобрели это уникальное изобретение для уборки в саду, то это нужно быстрее исправить, но не приобретать, а сделать её самим. Как только вы впервые воспользуйтесь им, вы больше никогда не вернетесь к старому способу чистки и подготовки газона к зиме. Спасибо за внимание, надеюсь, данная статья была полезна для вас, а также вы сможете посмотреть видео сборку данной самоделки.
