Мини-пылесос на «кроне»


Привет друзья. Наверняка все давно знают что за компьютером есть нельзя и по большей части это из-за того что крошки от вашей еды может попасть в клавиатуру. И что делать, если вы всё-таки любили пошалить и поесть за компьютером, и ваша клавиатура засорилась, а разобрать её у вас нет возможности или вы просто боитесь её разбирать.

Для того чтобы хоть чуть-чуть помочь вашей клавиатуре вам может пригодиться данная самоделка. В данной статье я попытаюсь подробно с пошаговыми фото описать сборку мини пылесоса, который поможет вам хоть немного очистить вашу клавиатуру.

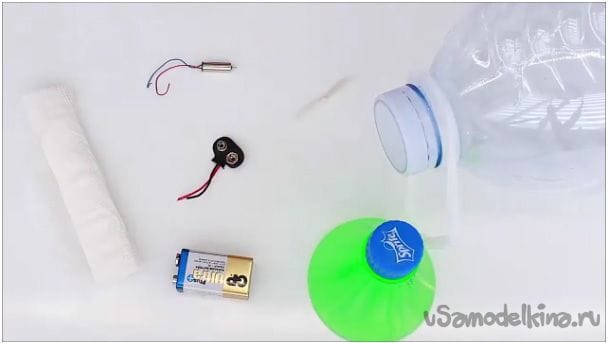

Для мини пылесоса понадобится:
1- Пятилитровая бутылка
2- Мини электродвигатель
3- Батарейка на 9V (крона)
4- Разъем для кроны
5- Горлышко от 1.5 литровой бутылке
6- Терма клей
7- Скальпель (канцлерский нож)
8- Винт (для мини квадрокоптера)
9- Бинт (марля)
10- Ножницы
11- Дрель (шуруповерт)
12- Наждачная бумага
13- Медицинский шприц на 20 мл и на 3 мл.
Мини-пылесос на «кроне»

Изготовление мини пылесоса.

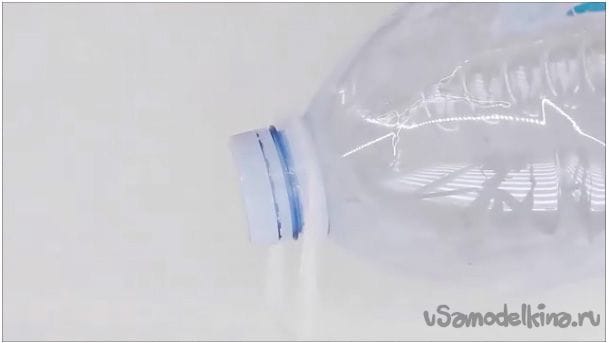

1- Для начала возьмём пятилитровую бутылку.

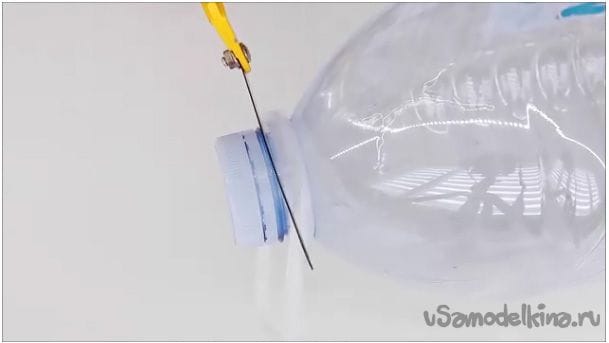

2- От пяти литровой бутылки отрезаем горлышко, так как это изображено на фото ниже.

3- Получаем вот такую вот заготовку (смотреть фото ниже).

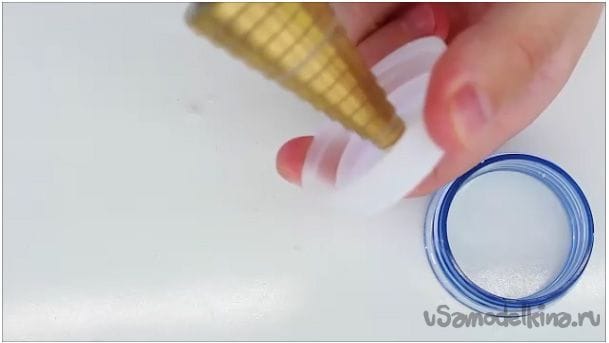

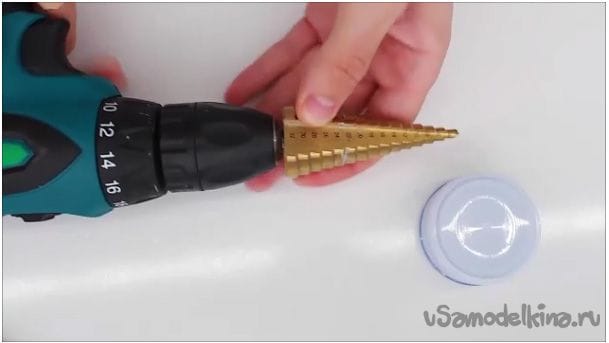

4- Берём шуруповерт и ступенчатое сверло.

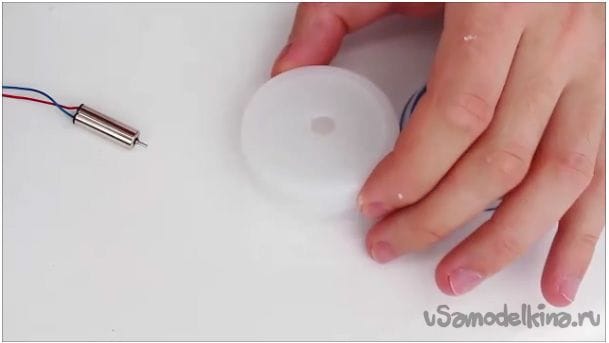

5- Высверливаем отверстие равное диаметру взятого электродвигателя.

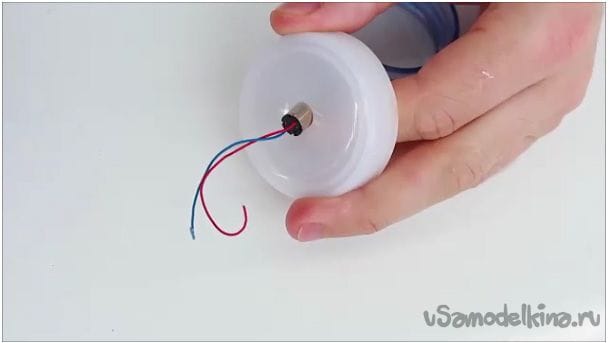

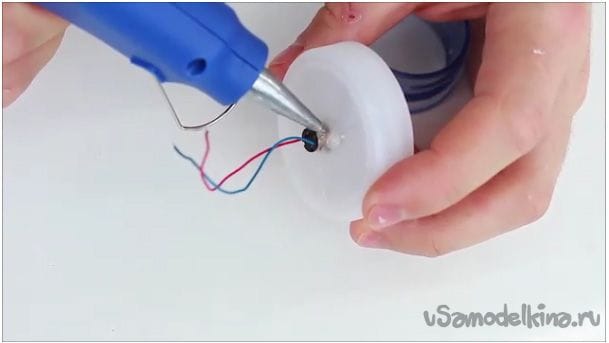

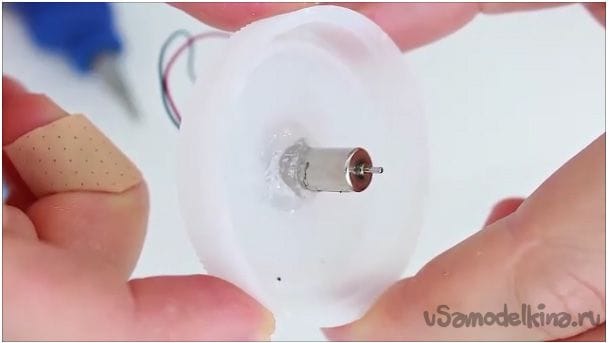

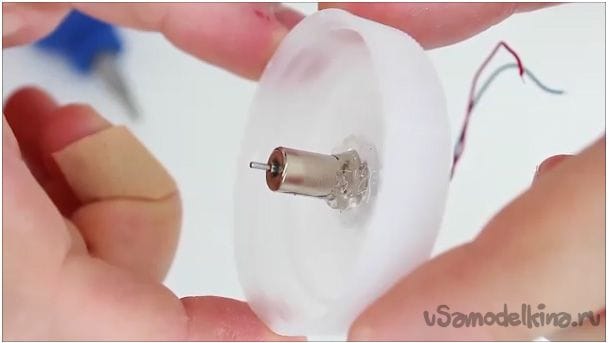

6- Вставляем и надежно приклеиваем электродвигатель к пластиковой крышке заготовки. Как это видно по фото склеивать следует при помощи терма клея.

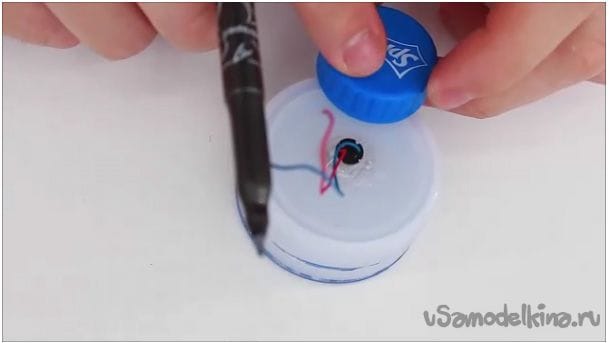

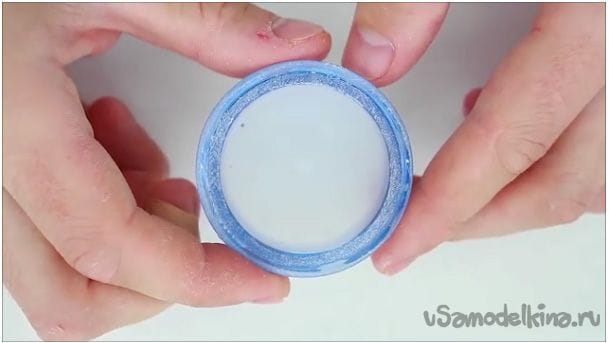

7- Затем понадобится пластиковая крышка от 1.5 бутылки. Данную крышку прикладываем к заготовке, так как это изображено на фото ниже.

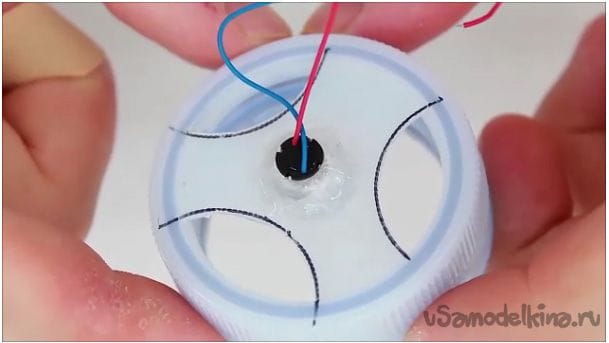

8- И оставляем метки как на фото ниже.

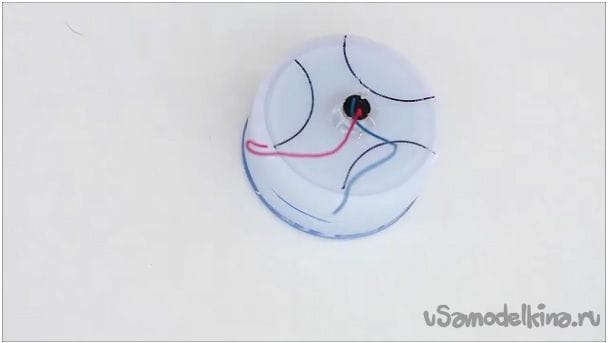

9- В итоге у вас должно получиться примерно, так как это изображено на фото ниже.

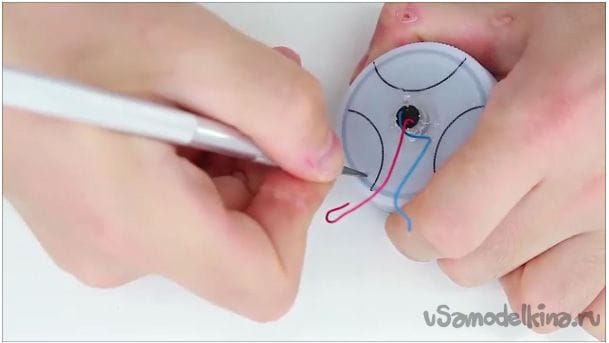

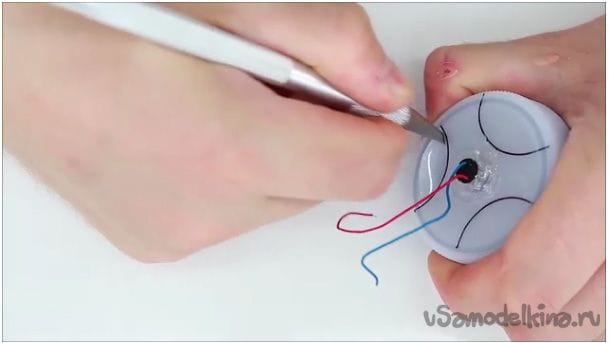

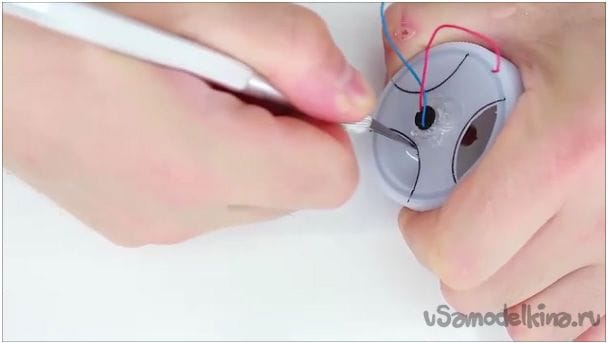

10- Вырезаем отверстия по только что проделанному контуру. Вырезаем с помощью скальпеля ( также можно использовать канцелярский нож).



11- Примерно такую заготовку мы получаем (смотреть фото ниже).

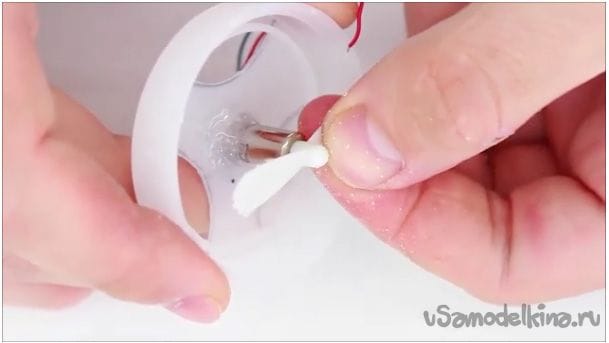

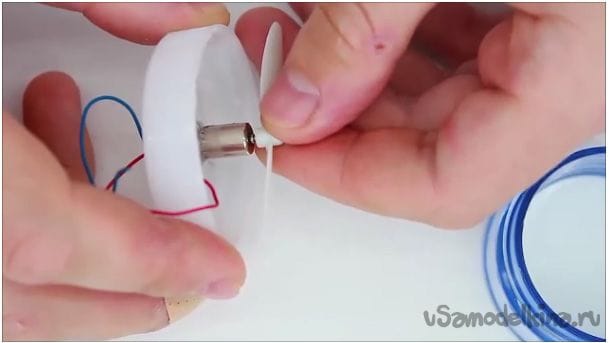

12- Затем надеваем пропеллер на электродвигатель.

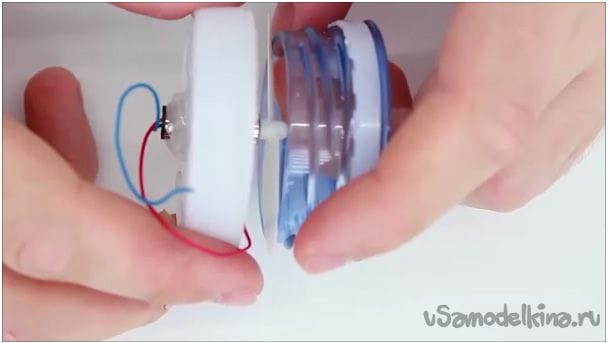

13- И замечаем что пропеллер больше чем диаметр горлышка пяти литровой бутылки.

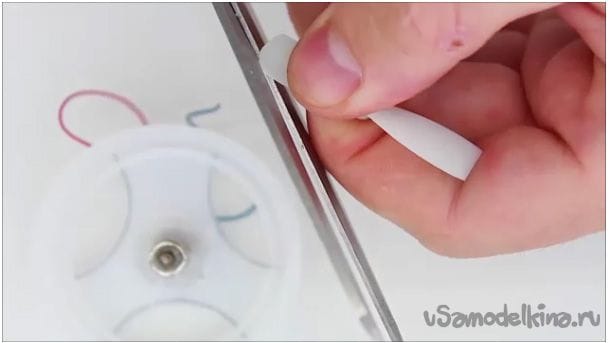

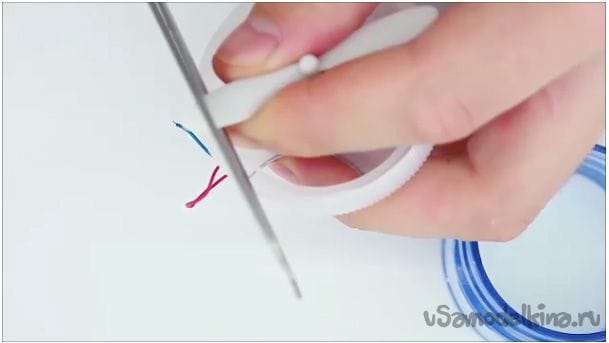

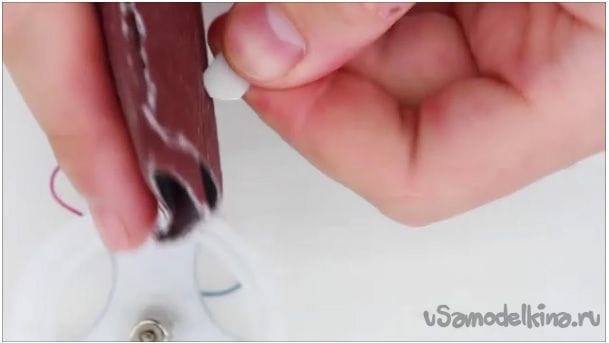

14- Снимаем пропеллер и обрезаем его с обеих сторон на одинаковое расстояние, сами концы закругляем с помощью ножниц и затем зашкуриваем наждачной бумаги.

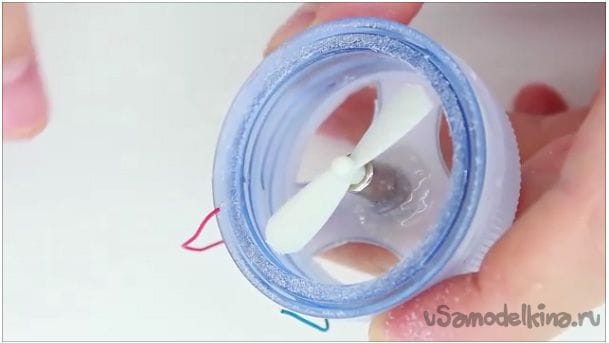

15- И надеваем пропеллер на электродвигатель.

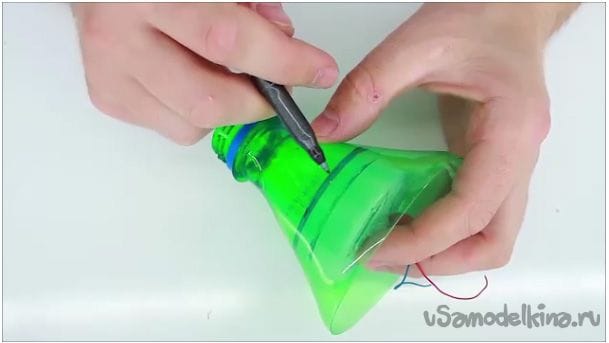

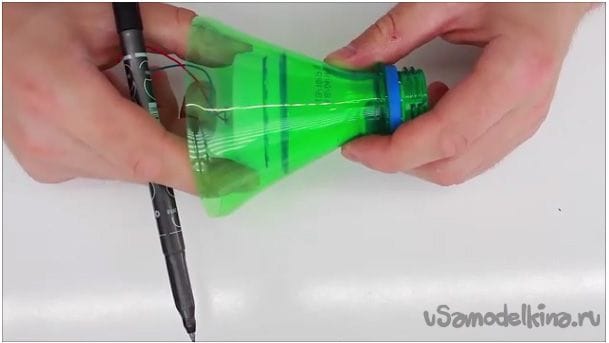

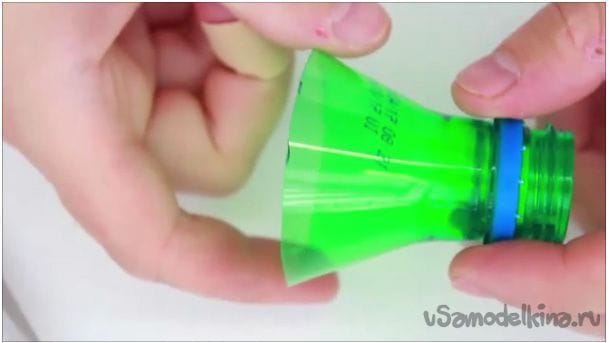

16- Затем проделываем действия как изображено на фото ниже.

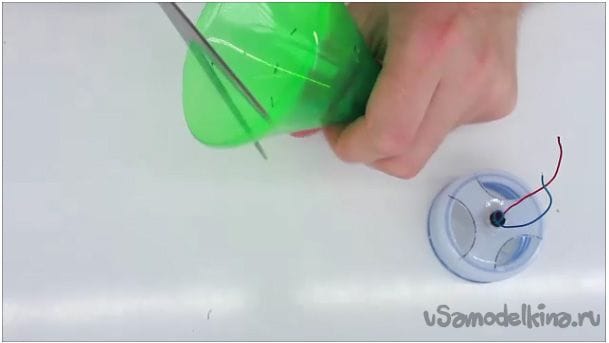

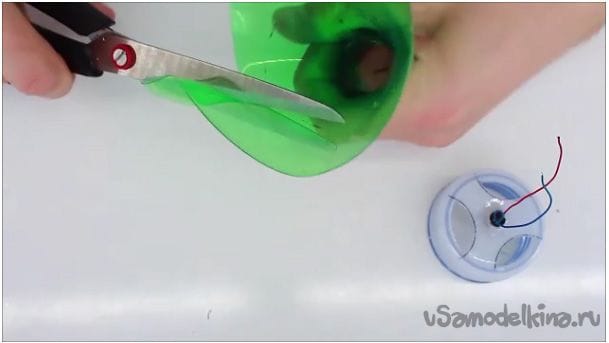

17- После проделанных действий, при помощи ножниц вырезаем по контуру заготовку.


18- Примерно вот так у вас должно получиться.

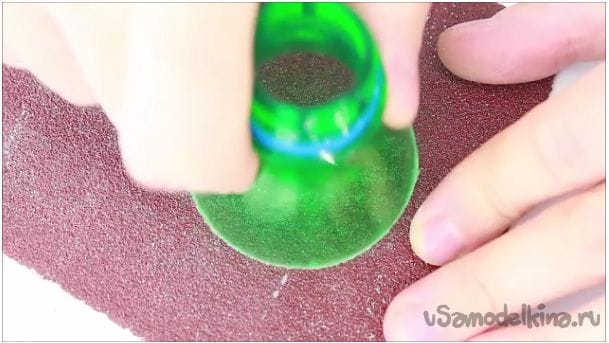

19- После чего только что сделанную заготовку равняем и заглаживаем не ровности с помощью наждачной бумаги. Также обработка заготовок грубой наждачной бумагой даст нам более крепкое склеивание заготовок.

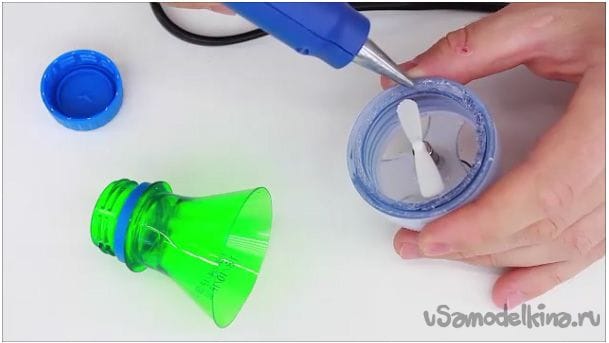

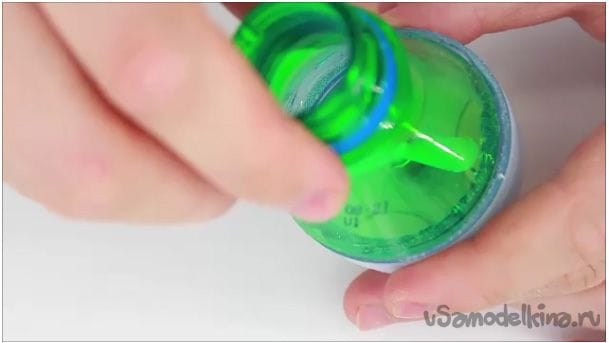

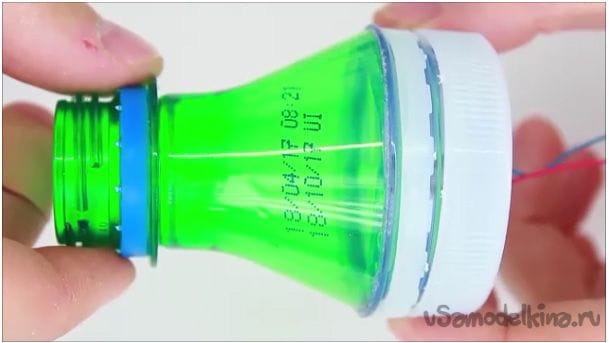

20- При помощи терма клея склеиваем две наши заготовки. Но главное не перегреть терма клей, так как сильно разогретый терма клей может деформировать пластиковые заготовки.

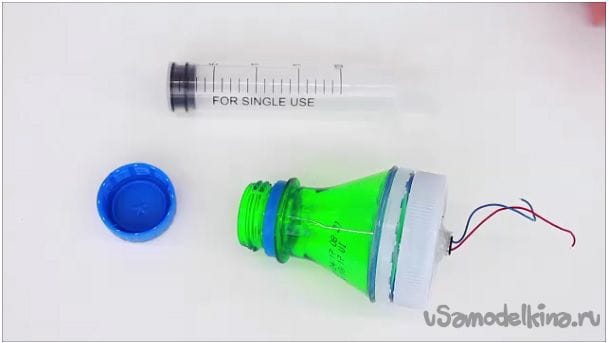

21- Затем возьмём медицинский шприц на 20мл.

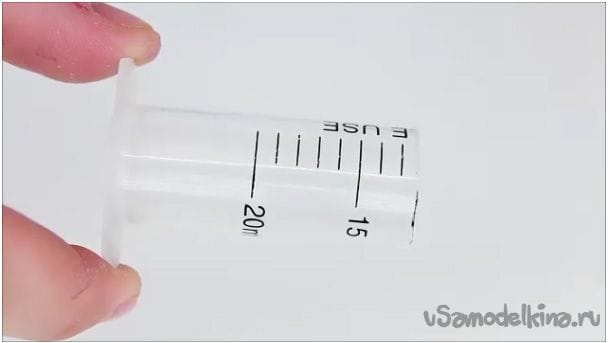

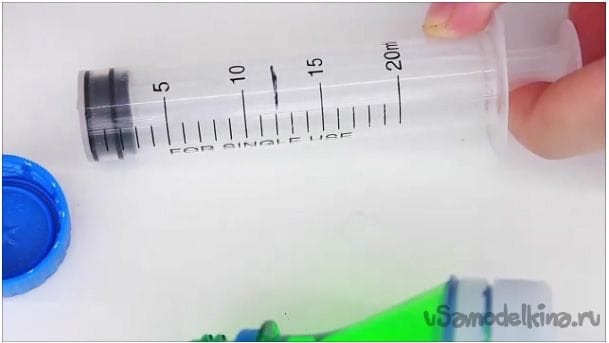

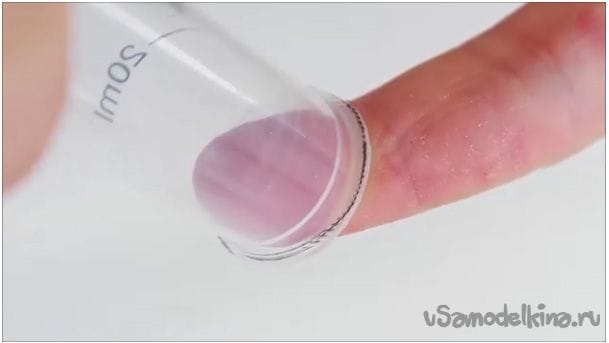

22- Ставим метку на медицинском шприце между 10 и 15 миллилитров.

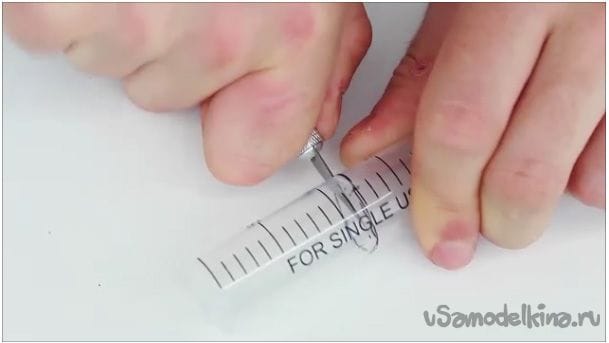

23- Обрезаем по метке при помощи скальпеля (канцелярского ножа).

24- Понадобится данная часть медицинского шприца (смотреть фото ниже).

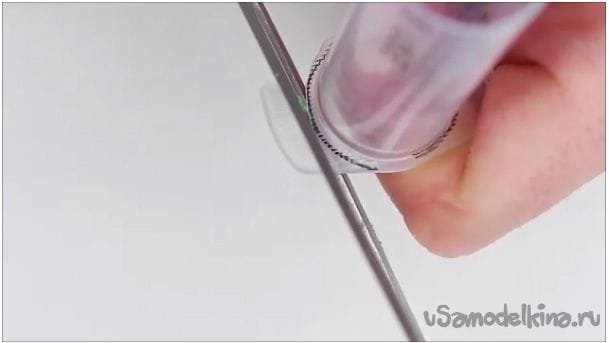

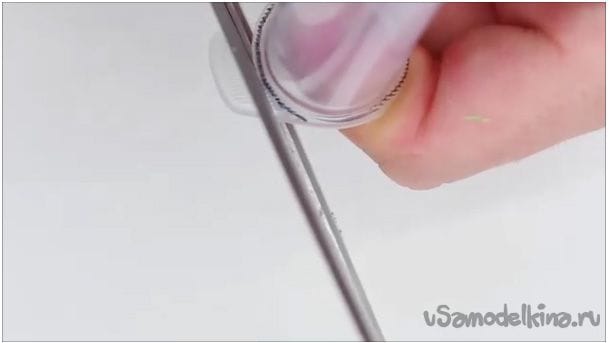

25- Обрезам лапки от шприца (смотреть фото ниже).

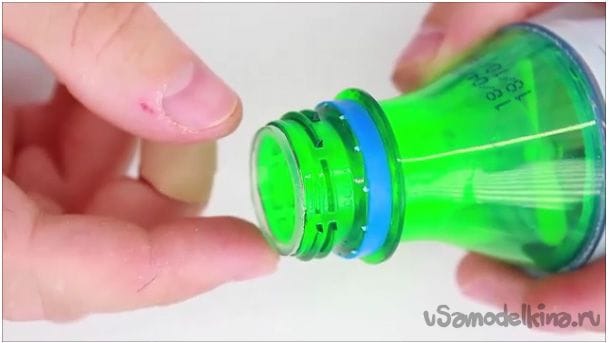

26- У вас должно получиться так чтобы заготовка от шприца входила в горлышко бутылки, и не проваливалось внутрь. Так чтобы ещё и крышка этой бутылки могла закрутиться.

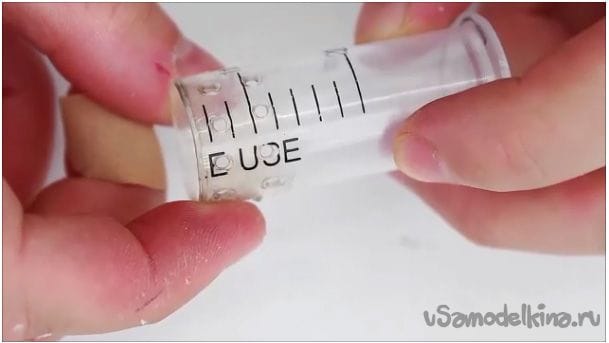

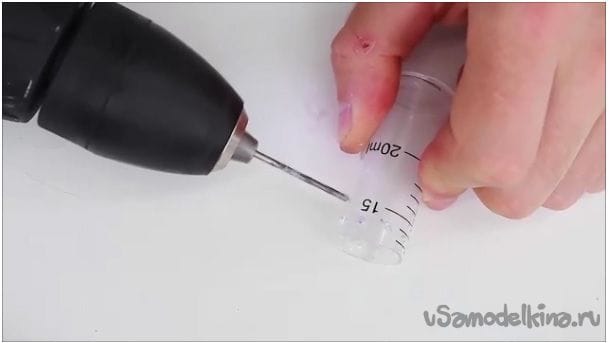

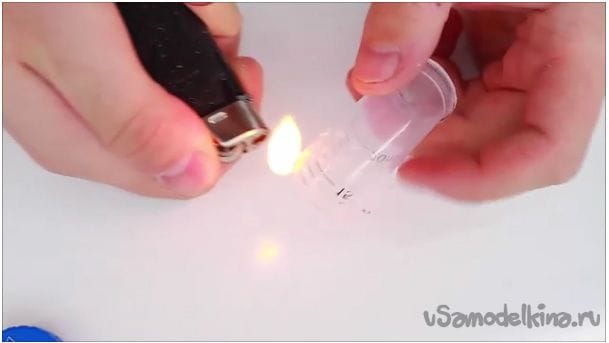

27- В только что сделанной заготовки в нижней её части проделываем отверстия (смотреть фото ниже). Для
удаления заусенцев в течение короткого времени проведем зажигалкой.

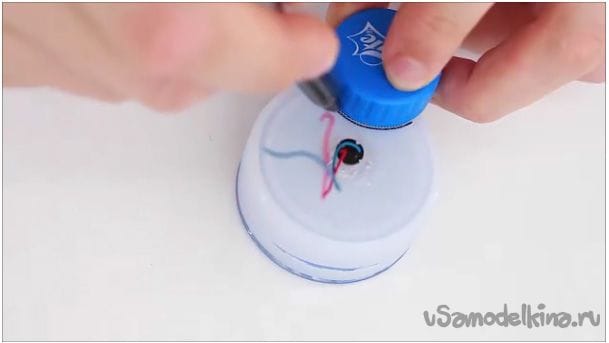

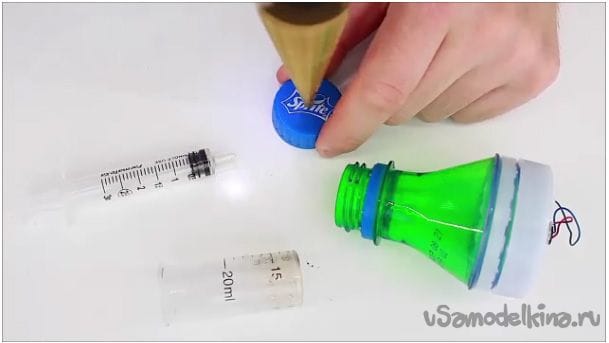

28- В пластиковой крышке от литровой бутылки ступенчатым сверлом проделываем отверстие диаметром равный диаметру медицинского шприца на 3мм.

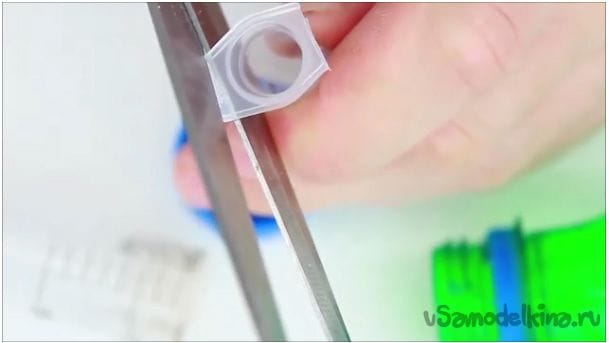

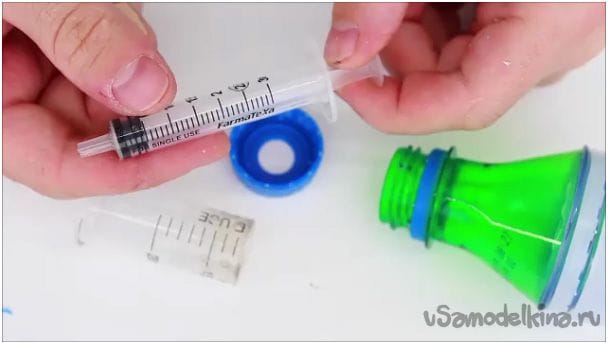

29- Так же от 3 мл шприца с помощью ножниц отрезаем лапки.

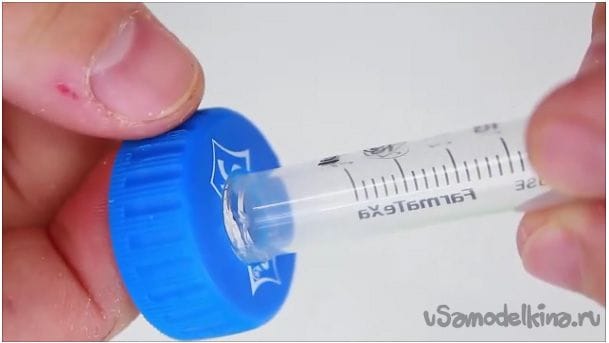

30- И данный медицинский шприц приклеиваем к крышке от литровой пластиковой бутылке.

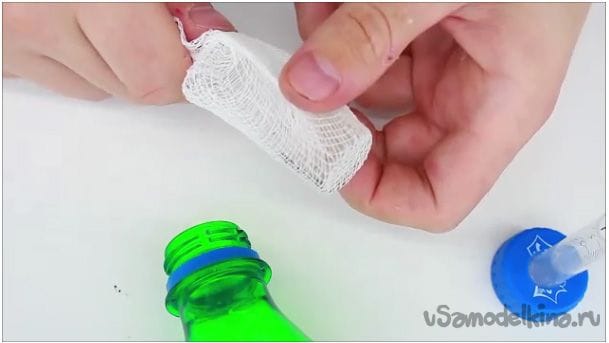

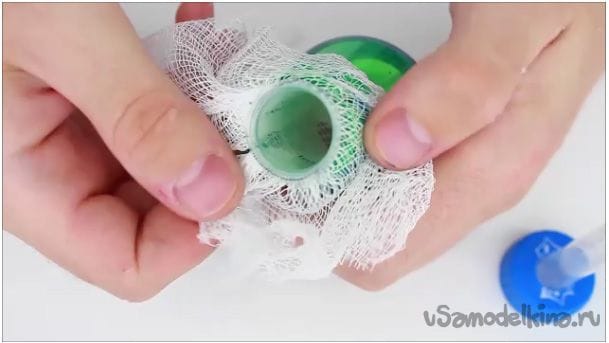

31- Берём заготовку из большого медицинского шприца и надеваем на него медицинский бинт (марлю).

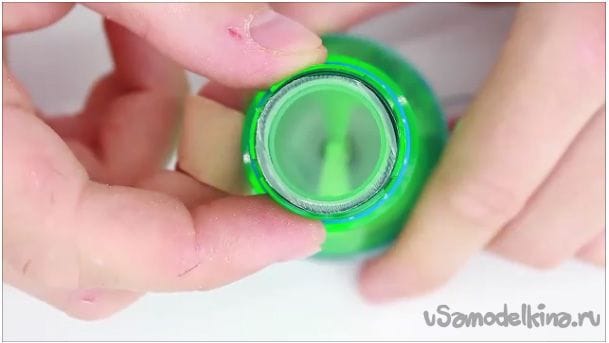

32- И вставляем в пылесос.

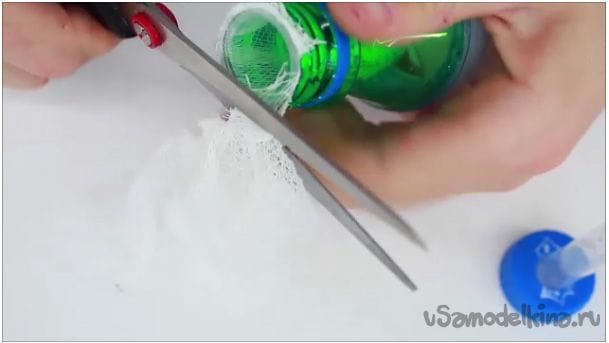

33- При помощи ножниц обрезаем лишнее.

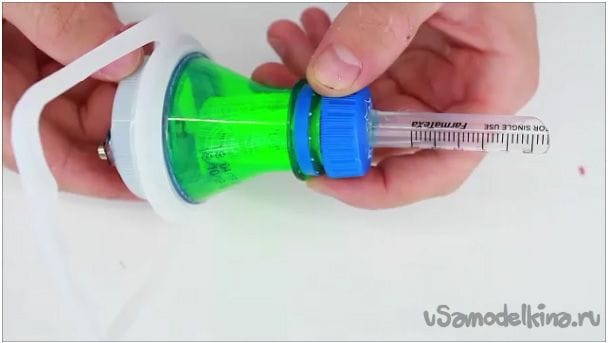

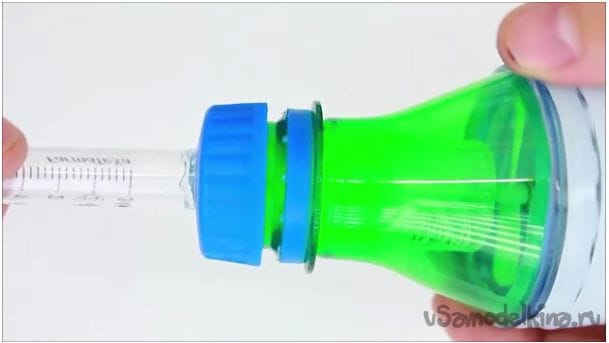

34- Собираем пылесос.

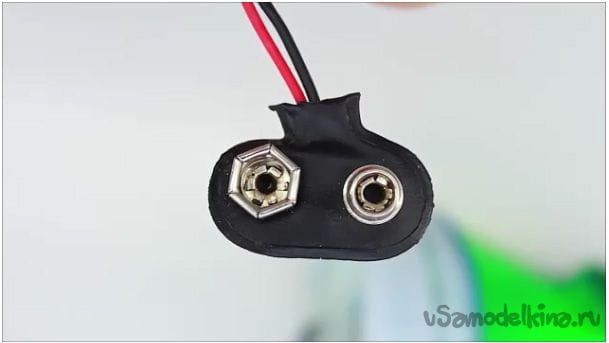

35- Затем понадобится разъем для кроны.

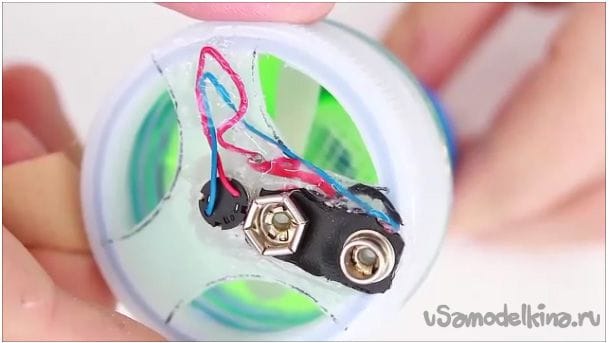

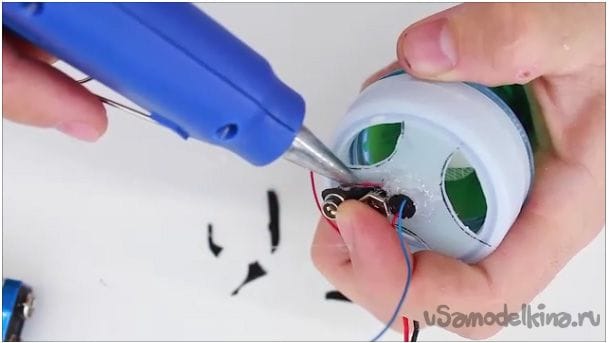

36- Подключаем разъем на прямую к электродвигателю и крепим на терма клей.

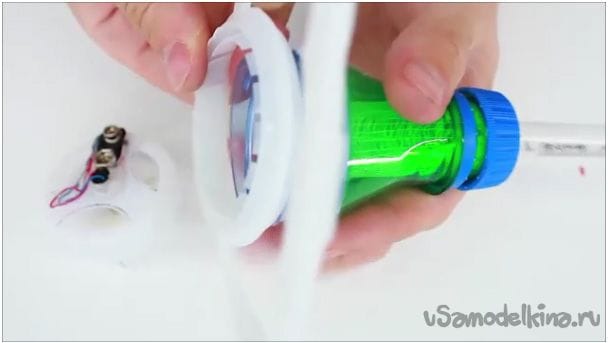

37- Для более удобного использования данного пылесоса откручиваем заднюю часть пылесоса и вставляем туда ручку от пятилитровой бутылки, а затем обратно вкручиваем заднюю часть пылесоса.


38- Готово!

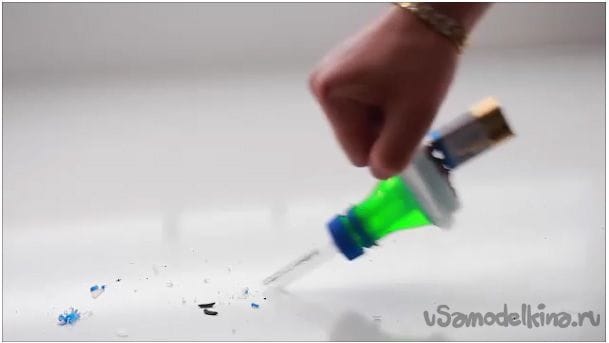

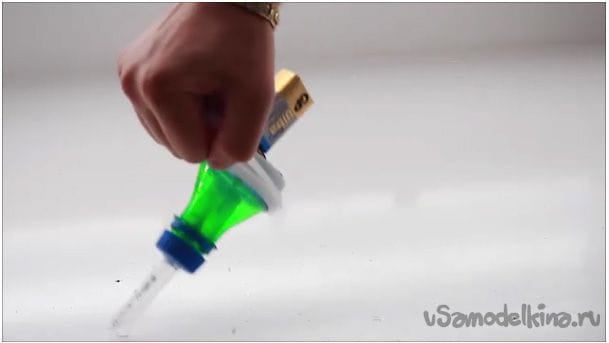

Тест:

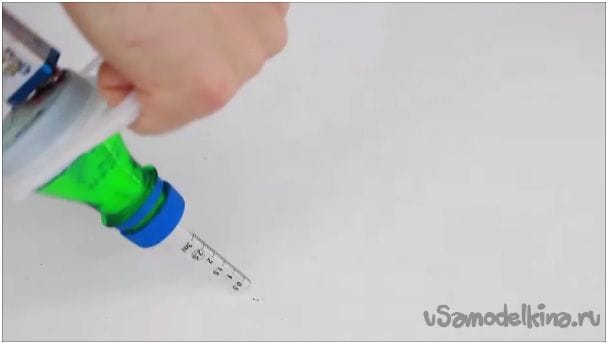

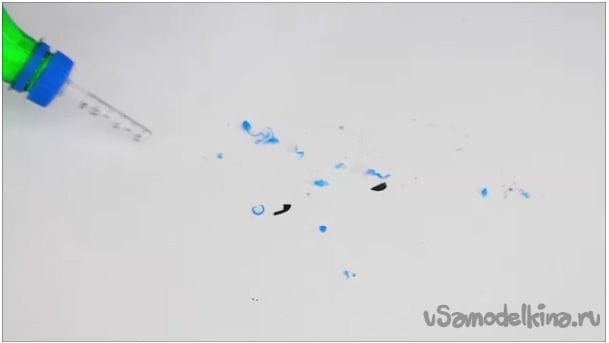

Вставляем в разъем крону и поехали.



Заключение:
Теперь у вас есть отличный мини пылесос для эффективной чистки клавиатуры. Надеюсь, данная статья была интересна и полезна для вас. Спасибо за внимание, а также у вас есть возможность посмотреть видео сборку данной самоделки.
