Привет друзья самоделкины. Сегодня я постараюсь подробно описать сборку, выжигателя по дереву. С помощью выжигателя по дереву можно создать многочисленные картины или деревянные ручки или брелоки с разнообразными узорами и текстом. Поделки, сделанные при помощи выжигателя, не будет стыдно подарить родственникам, друзьям или знакомым. Так что выжигатель по дереву будет полезно иметь в каждом доме. Данная статья будет полезна тем, кто тоже хочет заняться таким хобби и пока не хочет тратиться на покупку заводского выжигателя по дереву.


Для выжигателя по дереву понадобится:
1- Небольшая деревянная заготовка.
2- Два гвоздя.
3- Молоток.
4- Пассатижи.
5- Канцелярский нож.
6- Разъём для блока питания с проводами.
7- Терма клей.
8- Изолента.
9- Паяльник и припой.
10- Соединительные клеммы для проводов.
11- Отвертка.
12- Медицинский шприц.
13- Круглогубцы.
14- Блок питания на 5V 3A.

Изготовление выжигателя по дереву.
1- Для начала возьмём деревянную заготовку, которую будет удобно держать в руке.

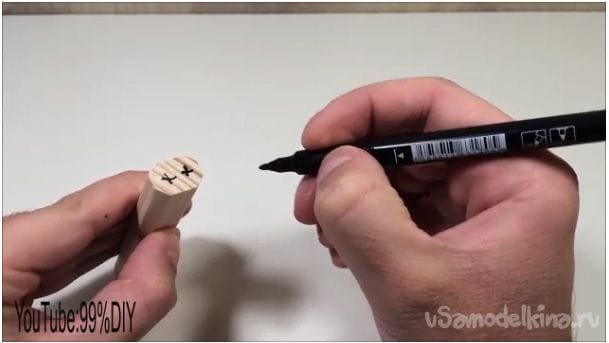

2- На выбранной деревянной заготовке при помощи маркера оставляем две метки, параллельные друг другу (смотреть фото ниже).

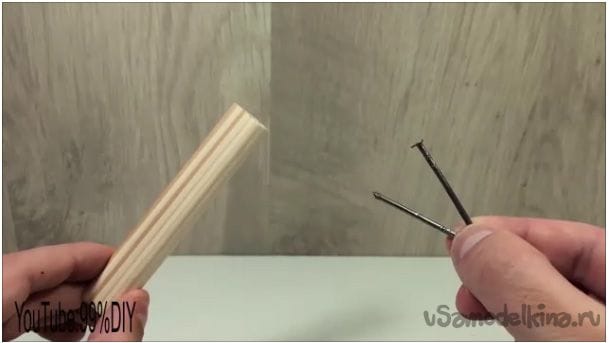

3- Далее понадобится два гвоздя не большого размера. Гвозди следует взять примерно, такие как изображены на фото ниже.

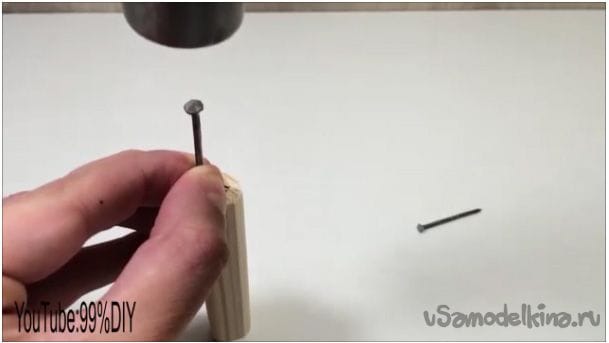

4- Гвозди забиваем в деревянную заготовку. Забиваем по меткам, которые мы проделали ранее. Забивать следует не до конца, не более 2 см, так как заготовка может лопнуть, но следует понимать сто гвозди должные сидеть прочно и не вылетать (смотреть фото ниже).

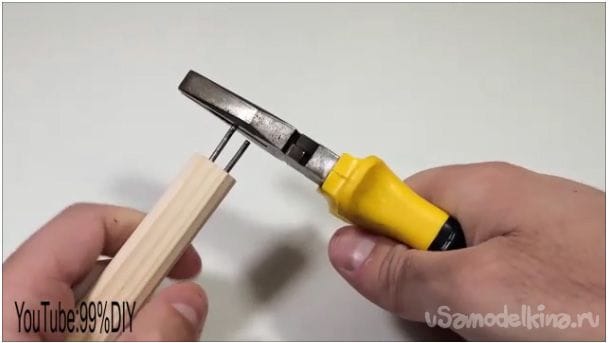

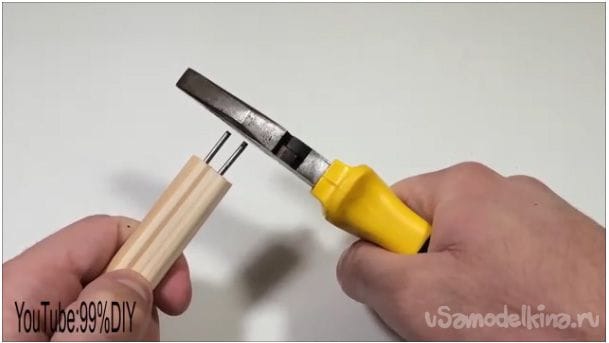

5- После чего при помощи кусачек (пассатижи) откусываем шляпки от гвоздей.

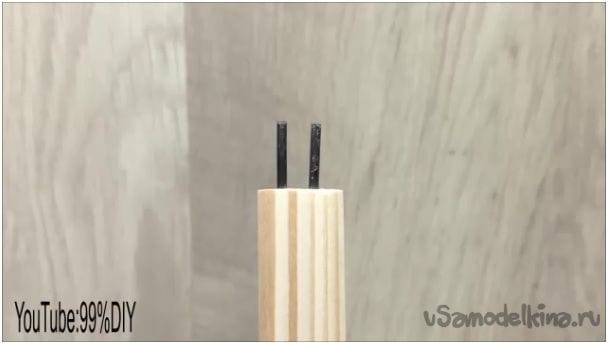

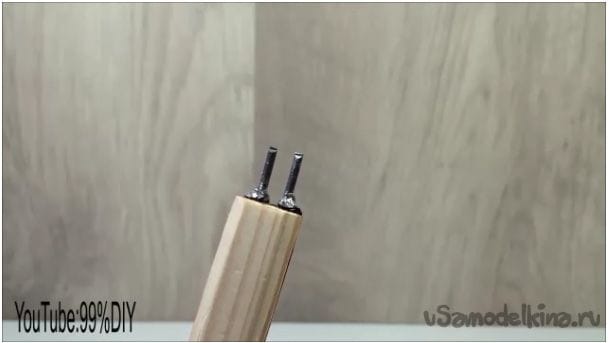

6- В итоге у вас должно получить примерно, так как это изображено на фото ниже (смотреть фото ниже).

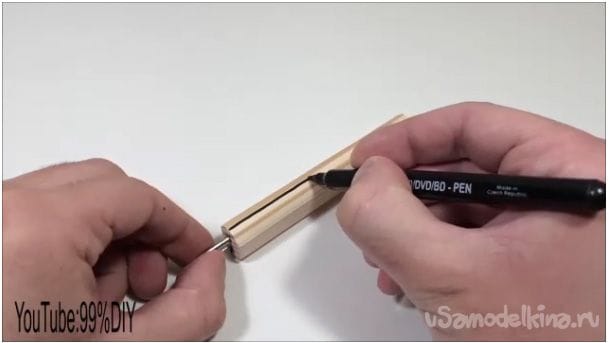

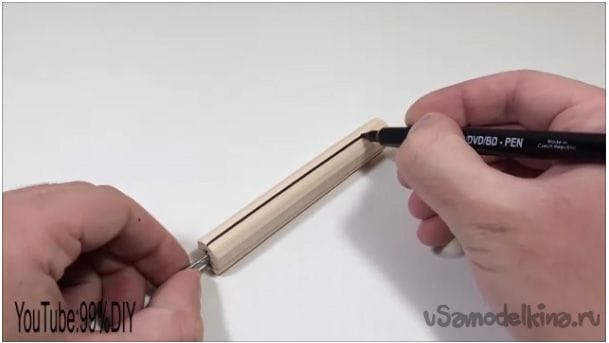

7- Затем при помощи маркера на деревянной заготовке отмечаем лини с двух сторон, вдоль всей заготовки (смотреть фото ниже).


8- Далее понадобится канцелярский нож.

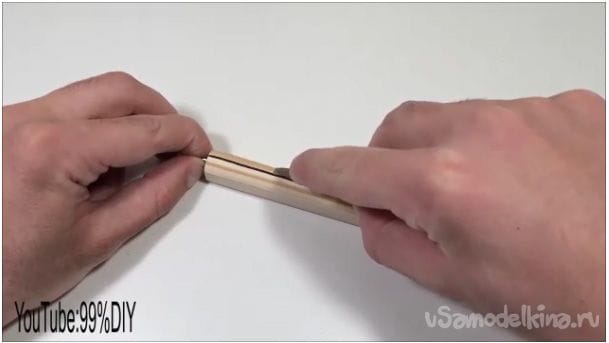

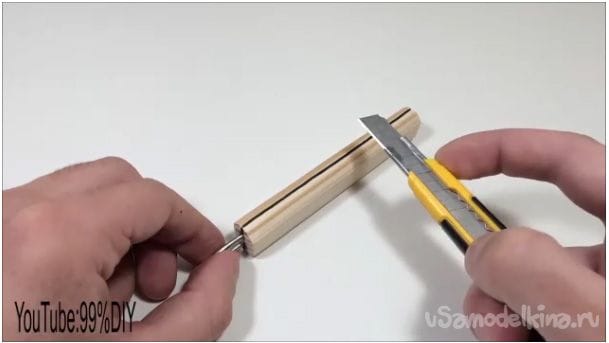

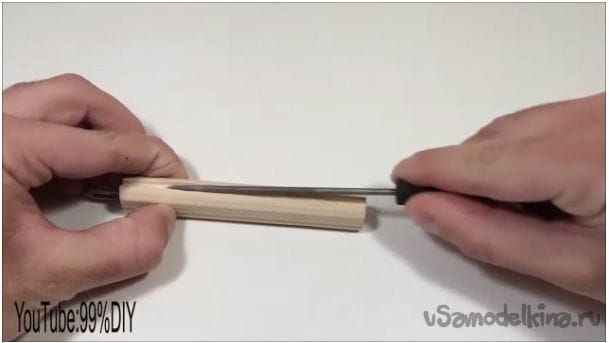

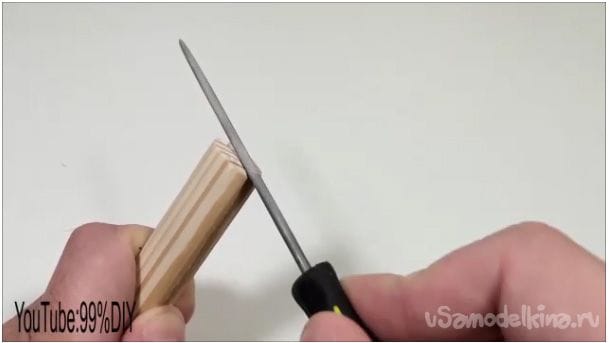

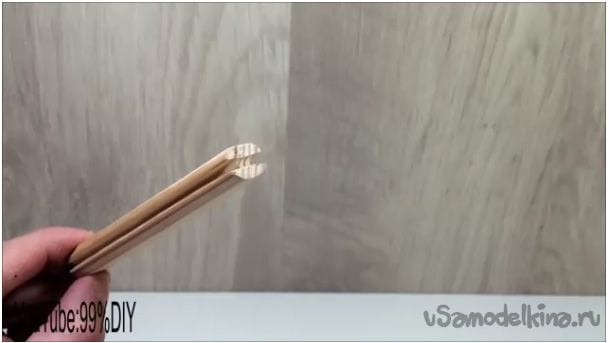

9- При помощи канцелярского ножа вырезаем канавки по отметкам сделанным только что. И с помощью напильника увеличиваем канавки. Сами канавки должны быть такими, чтобы в них могли влезть провода от разъёма блока питания, это примерно два или три миллиметра.

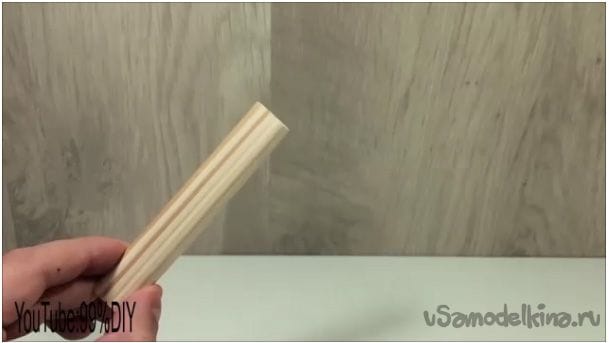

10- У вас должно получиться примерно, так как это изображено на фото ниже.

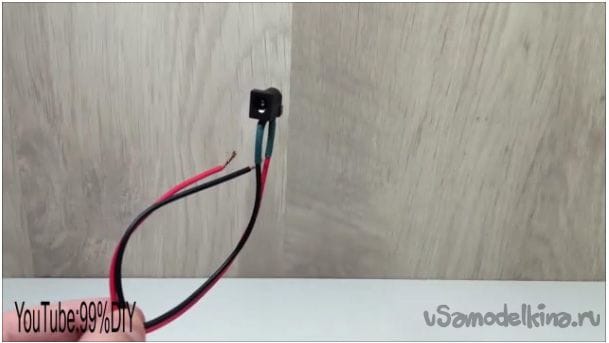

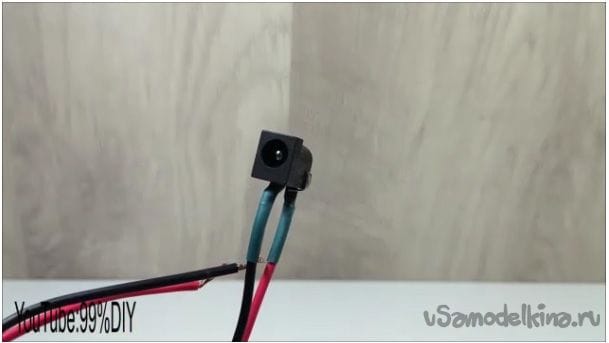

11- После чего возьмём разъём для блока питания. К разъёму ранее припаяли провода.

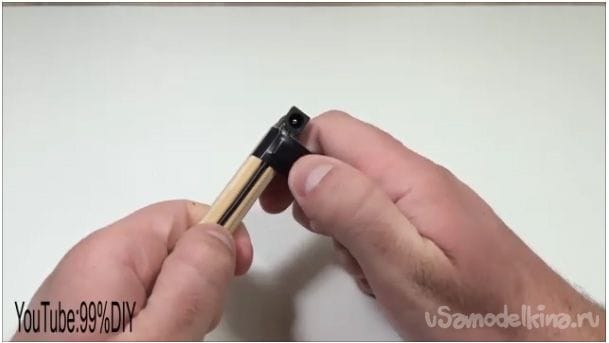

12- Разъём для блока питания устанавливаем на то место где это изображено на фото ниже.

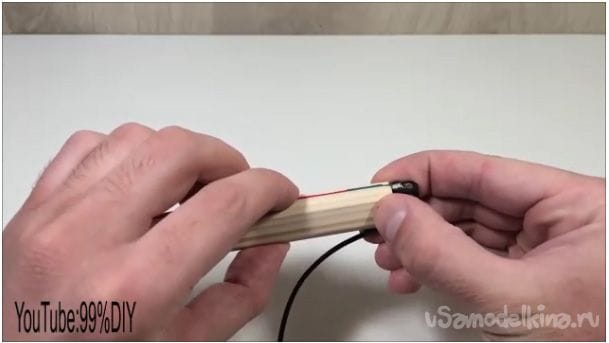

13- Вставляем провода от разъёма блока питания в ранее проделанные канавки.

14- И при помощи хорошо разогретого терма клея приклеиваем разъём для блока питания.

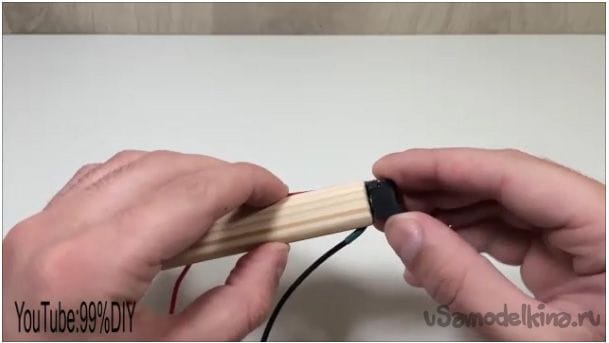

15- В том месте как на фото ниже, для эстетичности наматываем черную изоленту.

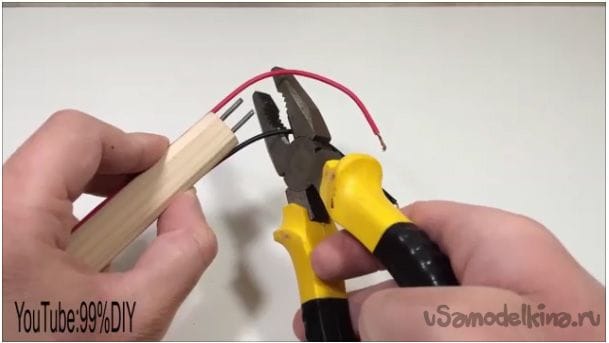

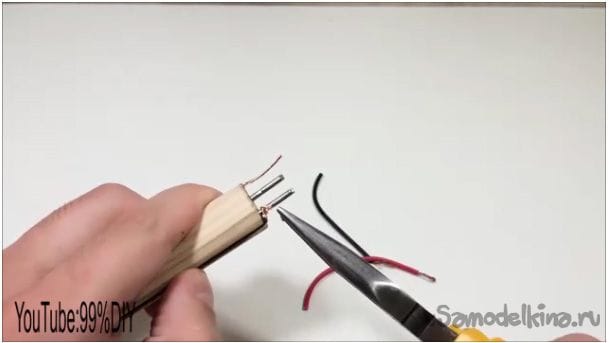

16- После чего с помощью кусачек (пассатижи) откусываем лишнюю длину проводов от разъёма блока питания.

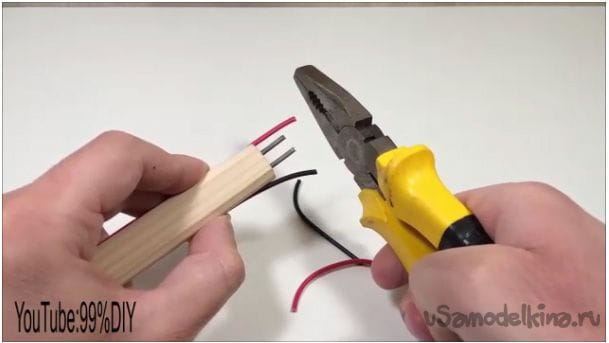

17- С проводов, идущих от блока питания, снимаем изоляцию, так как это изображено на фото ниже.

18- Наматываем концы проводов идущих от разъёма для блока питания на гвозди.

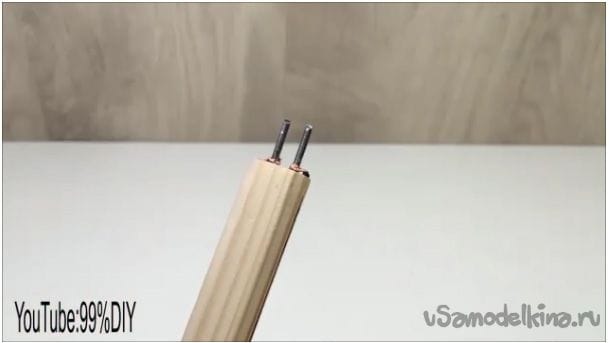

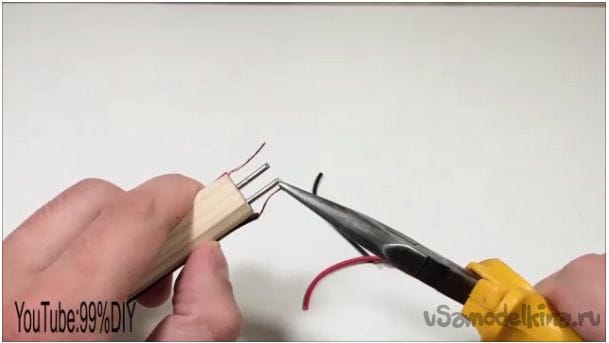

19- Примерно так должно получиться у вас (смотреть фото ниже).

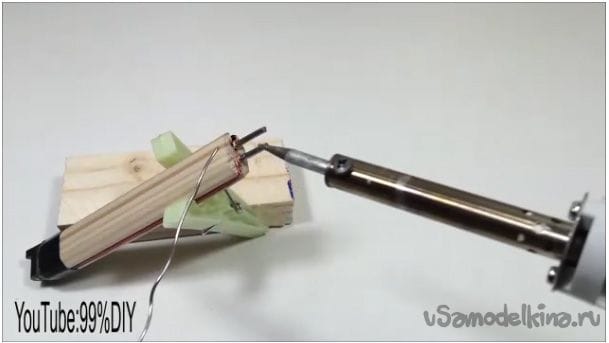

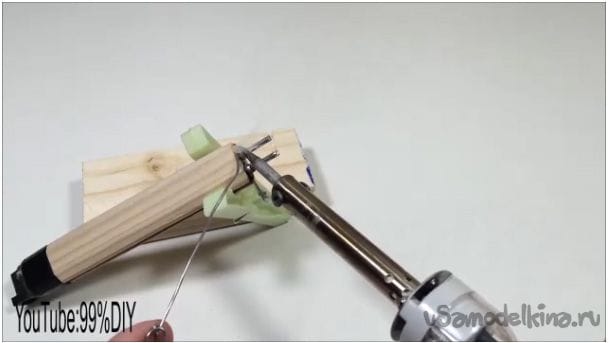

20- Затем при помощи паяльника и припоя спаиваем концы проводов и гвозди.


21- Так у вас должно получиться (смотреть фото ниже).

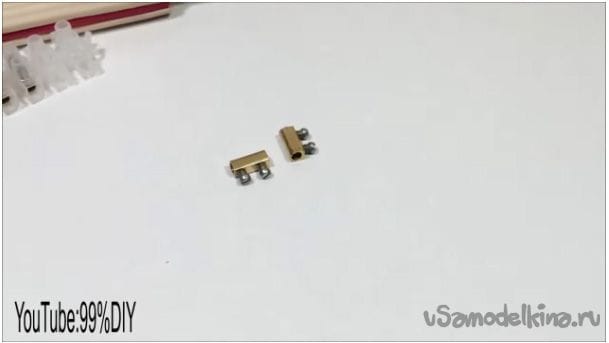

22- После чего понадобится зажимные клеммы для проводов.

23- Которые устанавливаем следующим образом (смотреть фото ниже).

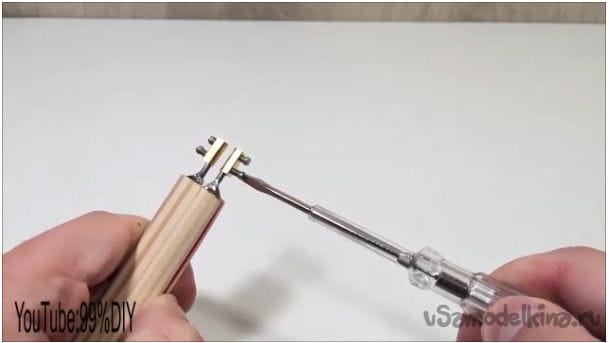

24- Зажимаем их нижние винты при помощи отвертки (смотреть фото ниже).

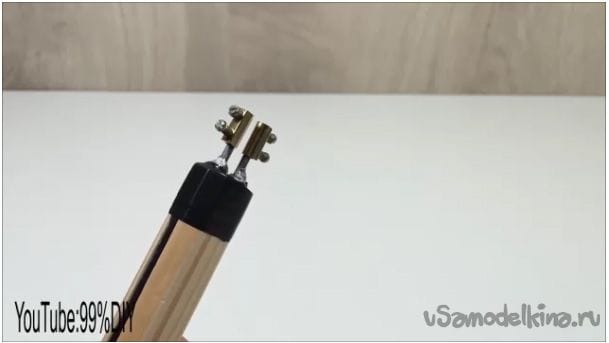

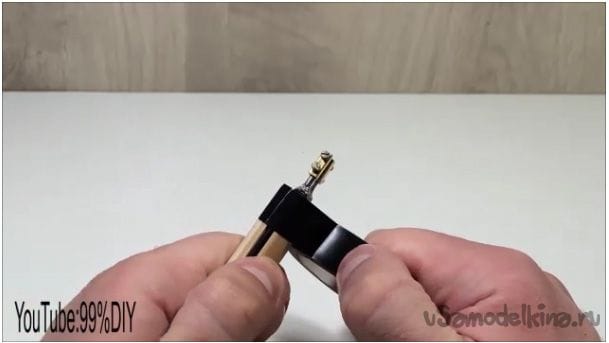

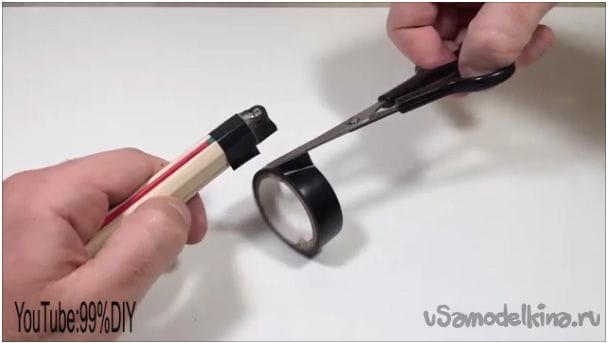

25- Также для эстетики в тоже место как на фото наматываем чёрную изоленту.

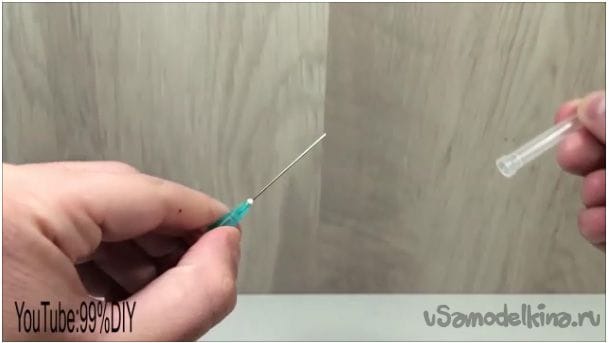

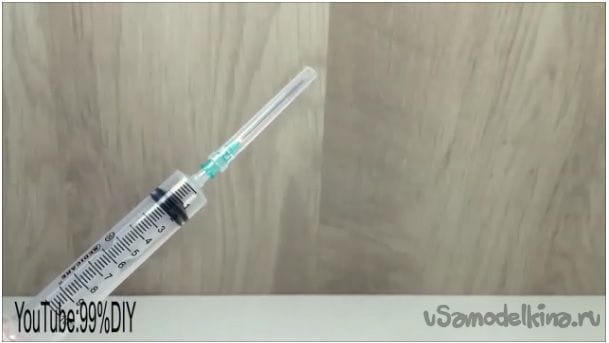

26- Затем понадобится медицинский шприц, а точнее игла от медицинского шприца.

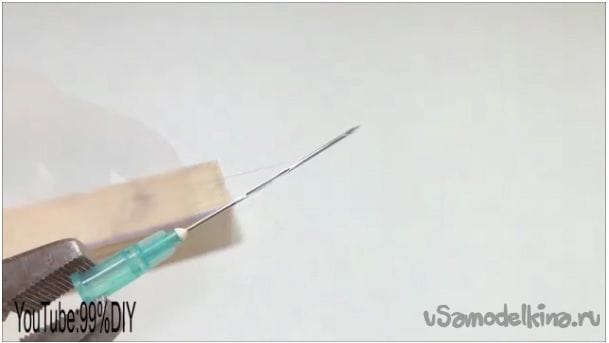

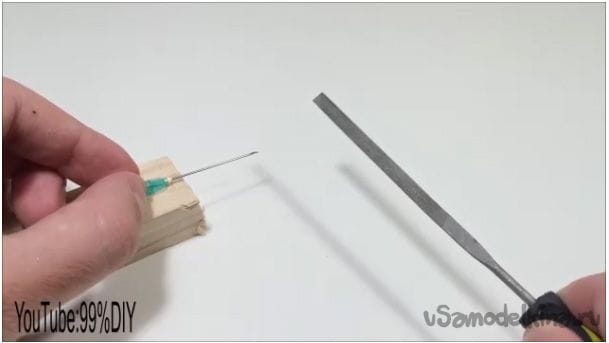

27- Из иглы от медицинского шприца изготовим нагревательный элемент. Для этого с помощью напильника стачиваем центральную часть, для того чтобы она разогревалась в том месте.

28- У вас должно получиться примерно, так как это изображено на фото.

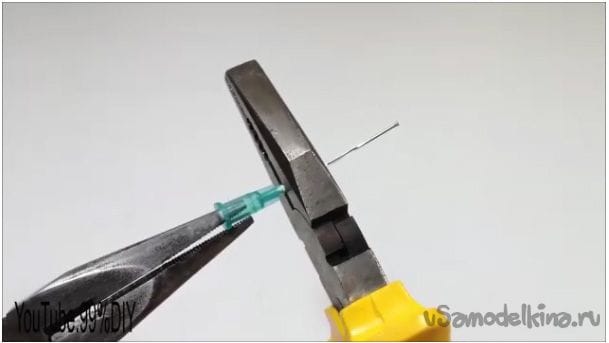

29- Откусываем колющеюся часть медицинской иглы.

30- И откусываем пластиковую часть медицинской иглы.

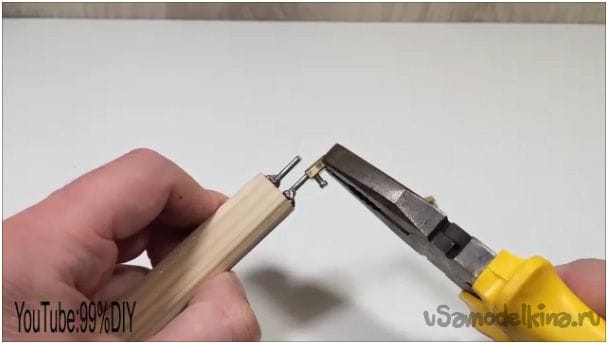

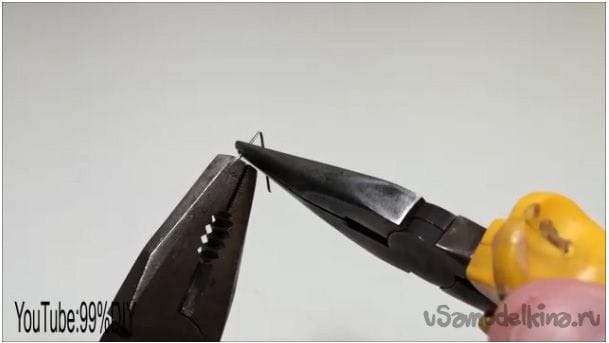

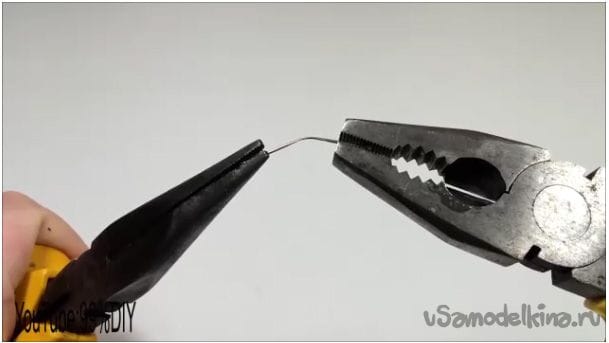

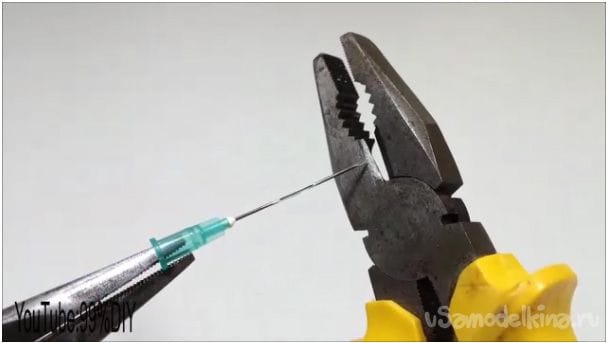

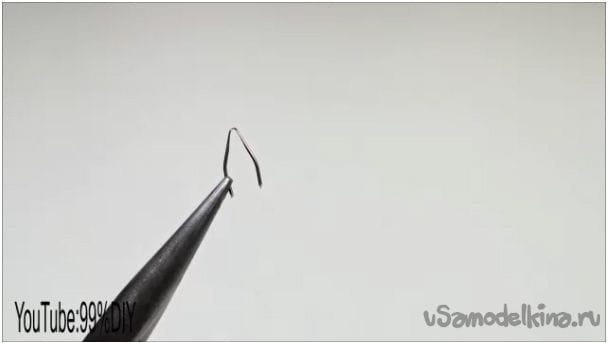

31- С помощью круглогубцев и пассатижей придаем следующею форму.



32- Примерно такой нагревательный элемент должен получиться у вас.

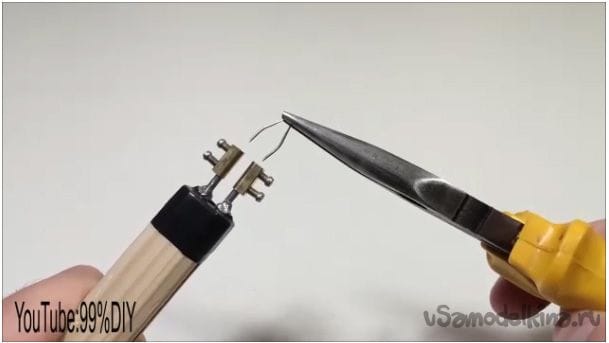

33- Вставляем нагревательный элемент в зажимные клеммы.

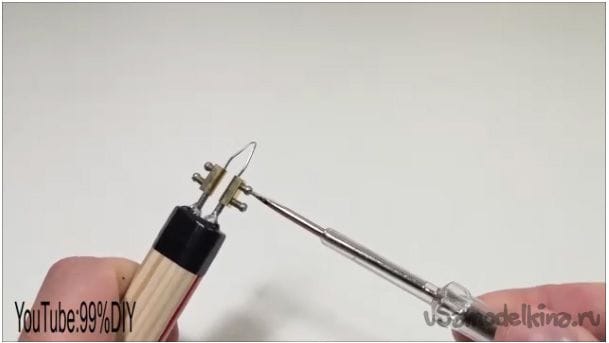

34- Фиксируем нагревательный элемент, при помощи отвертки зажимаем винты зажимной клеммы для проводов.

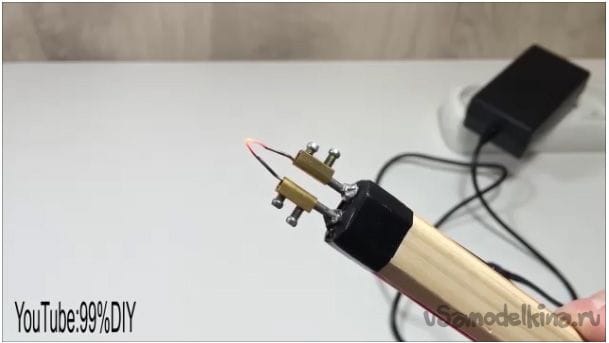

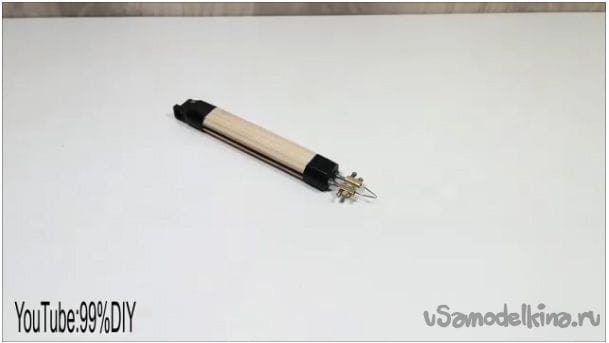

35- Выжигатель по дереву готов.

Тест.

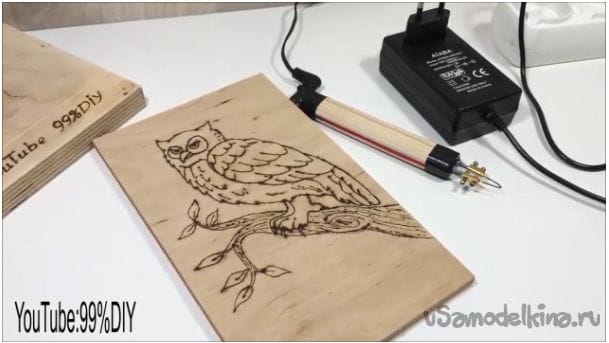

Подключаем блок питания и начинаем пользоваться вызжигателем по дереву.




Заключение:
Теперь при помощи выжигателя вы можете изготавливать красивые картины или брелоки, которые в свою очередь можете подарить своим близким. Спасибо за внимание надеюсь данная статья была полезна для вас, а также у вас есть замечательная возможность посмотреть видео сборку данной самоделки.
