Световой меч джедая своими руками

Световой меч джедая своими руками

Ритуал создания собственного светового меча был неотъемлемой частью тренировки джедая и включал в себя не только технологическое умение, но и гармонию с Силой. В идеале, джедаю нужно много месяцев, чтоб создать совершенное оружие, которое он будет хранить и применять до конца дней своих. Однажды созданный тобой, световой меч станет твоим постоянным спутником, твоим инструментом и находящимся наготове средством защиты.
— Люк Скайуокер

В этой статье мастер-самодельщик расскажет нам, как сделать световой меч джидая со световыми и звуковыми эффектами. Созданный на платформе Arduino меч реагирует на каждое движения. Посмотрим видео.

Ниже приводятся характеристики меча.
Свет:
-Плавное включение / выключение с эффектом светового меча
- Пульсирующий цвет с возможностью отключения

Звуки :
-Режим 1 : сгенерированный шум. Частота зависит от угловой скорости лезвия
-Режим 2 : звук гул с SD-карты
-Медленный взмах - длинный звук гула (случайно от 4 звуков)
-Быстрый взмах - короткий звук гула (случайным образом от 5 звуков)
-Ярко-белая вспышка при ударе меча о поверхность
-Воспроизведение одного из 16 звуков при ударе
-Слабый удар - короткий звук
-Жесткий удар - длинный звук
-После включения питания на лезвии отображается текущий уровень заряда аккумулятора от 0 до 100%

Батарея:
-Аккумулятор разряжен-световой меч не включается-кнопка включения мигает 2 раза
-При разряжении аккумулятора во время работы меч автоматически отключается
Кнопка управления:
-Удержание-вкл/выкл меча
-Тройное нажатие-изменение цвета
-Пять нажатий-изменение режима звука
-Выбранный режим цвета и звука, сохраненный в памяти

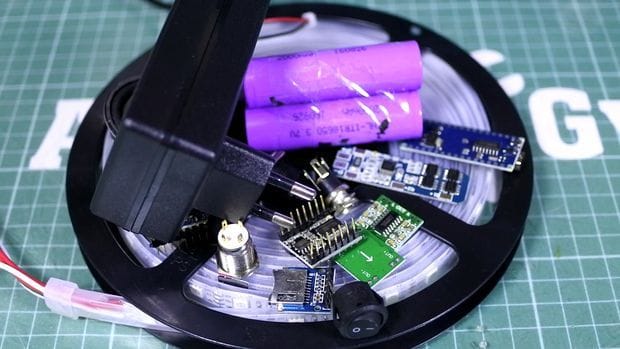

Инструменты и материалы:
-Arduino NANO;
-Цветная адресуемая светодиодная лента WS2811 на белой подложке;

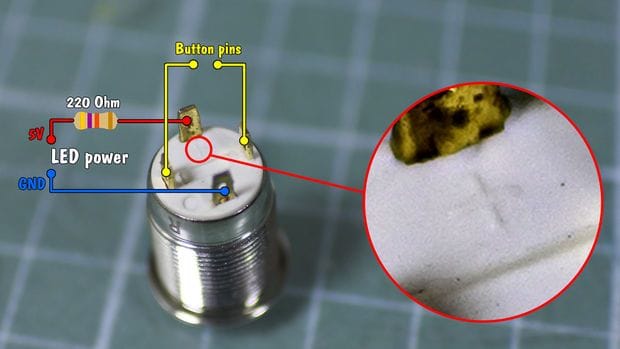

-Кнопка со светодиодом 5 В;
-Датчик MPU6050 с акселерометром и гироскопом;
-MicroSD;
-Модуль MicroSD mini;
-Аккумулятор 18650 с защитой;
-Модуль питания;
-Усилитель;
-Динамик;
-Резисторы;
-Выключатель;
-Разъем;
-Зарядное устройство;
-Печатная плата;
-Труба из поликарбоната Ø 32 мм с диффузией (рассеивание) купить можно здесь;
-Труба канализационная Ø 32 мм и Ø 40 мм;
-Заглушки пластиковые;
-Все для пайки;
-Шлейф;
-Стальная проволока;
-Двухсторонний скотч;
-Клеевой пистолет;
-Крепеж;
-Ножовка;
-Напильник;
-Линейка;
-Маркер;
-Нож;
-Скотч;
-Бумага;
-Горелка;
-Дрель;
-Штангенциркуль;
-Конусное сверло;
-Баллончик с краской;
-Поролон;
-Термоусадка;
-Изолента;
-Отвертка;


Шаг первый: подключение

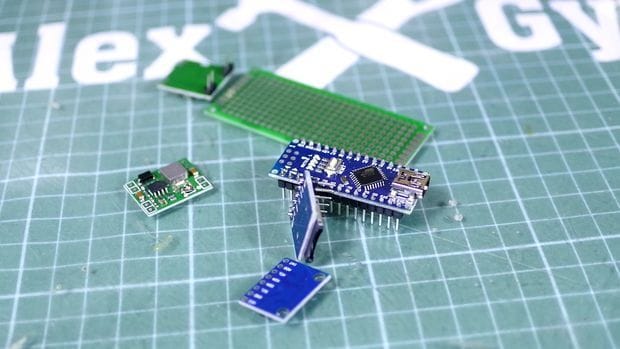

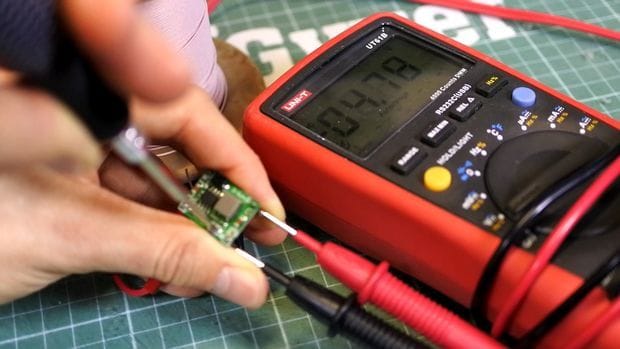

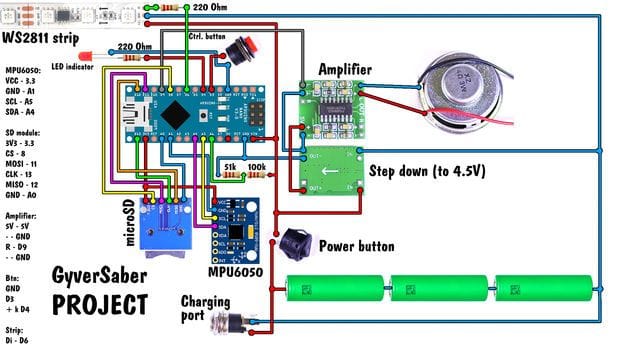

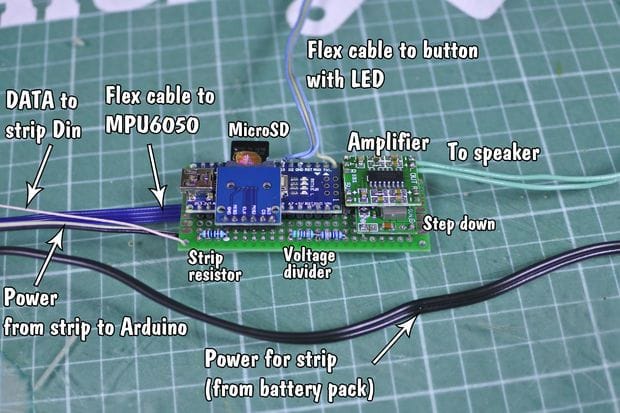

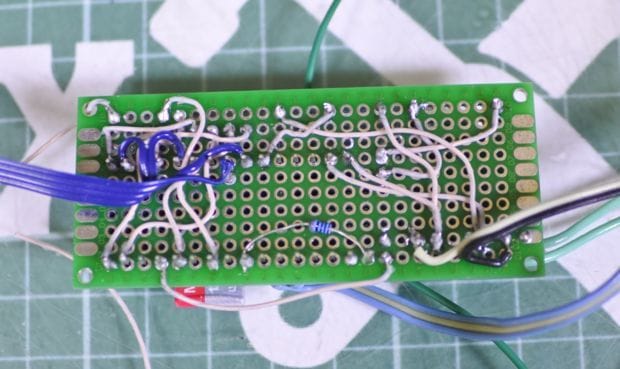

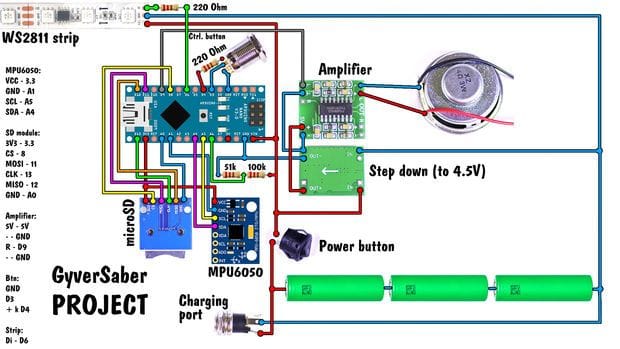

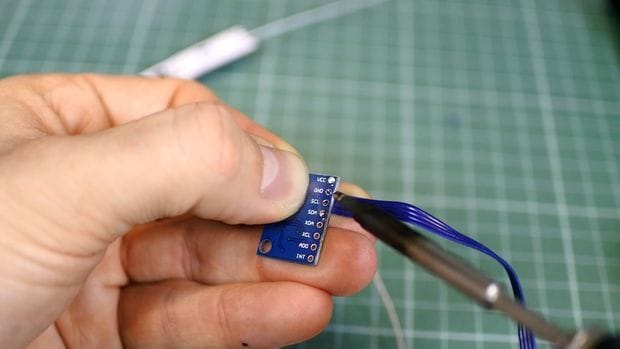

Согласно схемы на макетной плате собирает электронику. Паяет контакты монтажным проводом. Понижающий преобразователь предварительно регулирует на 4,5 В. Акселерометр подключает отдельно с помощью шлейфа.







Шаг второй: прошивка
Инструкции, прошивки, звуки можно взять
здесь
или скачать по ссылке на этой странице.
Ссылка 1
Ссылка 2

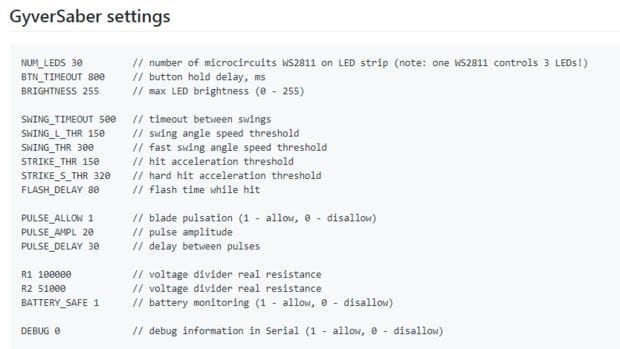

Настроить можно:
-Число микросхем на ленте ( если будет меняться длина лезвия меча)
-Вкл/откл мерцания
-Измерить и указать в Ом сопротивление резисторов
И некоторые другие настройки.
Для проекта мастер взял MicroSD 4 Гб, FAT.
При прошивки собранного меча необходимо включить питание.

Шаг третий: аккумуляторы

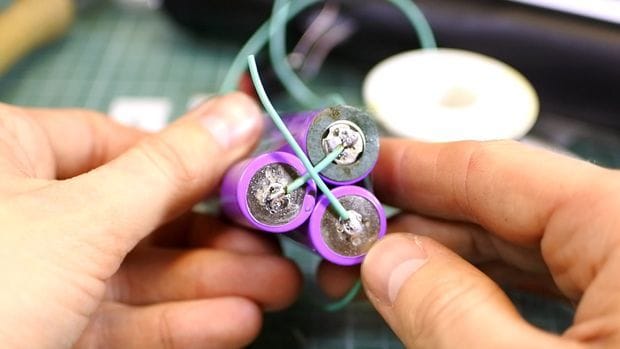

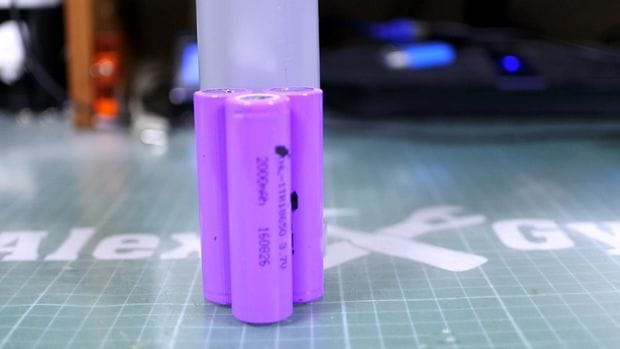

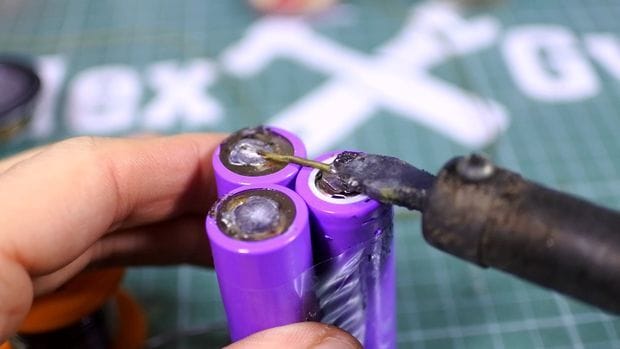

Для своего проекта мастер использовал три литиевых аккумуляторы 18650 со встроенной защитой.

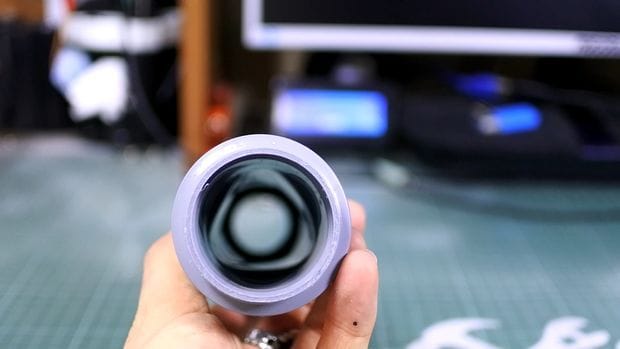

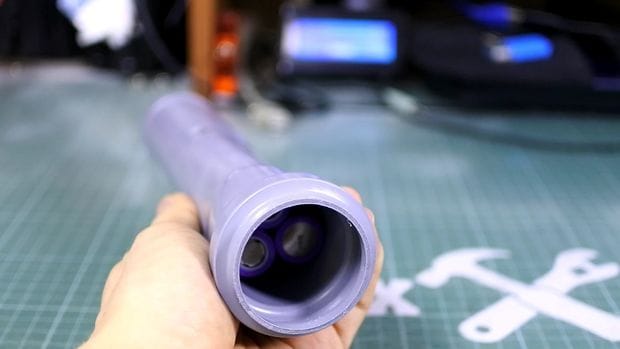

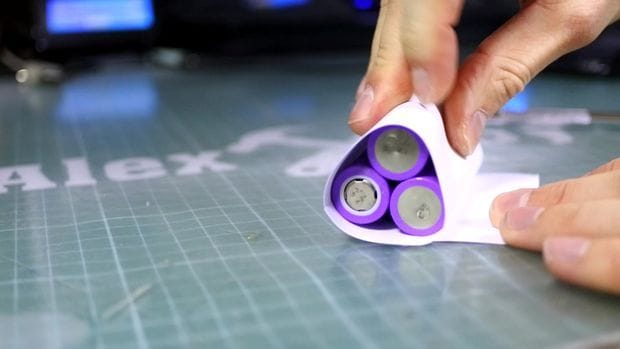

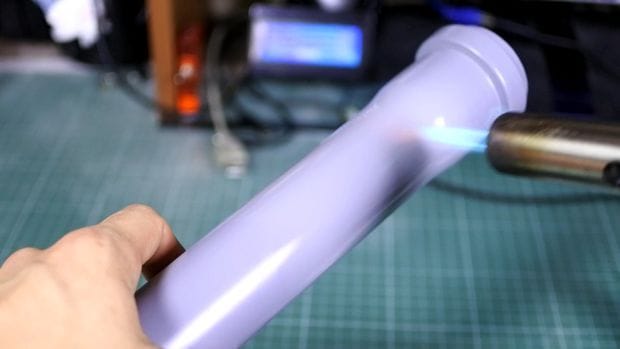

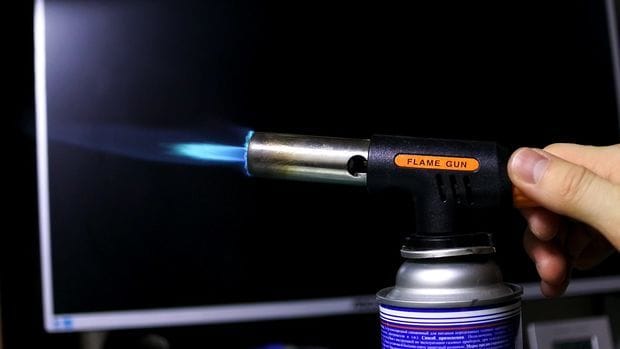

Паяет их последовательно в одну батарею. Диаметр 32 трубы больше, чем блок аккумуляторов. Автор обматывает батарею бумагой так, чтобы она плотно входила в трубу. Затем разогревает поверхность трубы горелкой и быстро остуживает. Труба сужается и принимает форму батареи. Вытаскивает батарею. Снимает бумагу. Теперь батарея плотно заходит в трубу и не болтается.

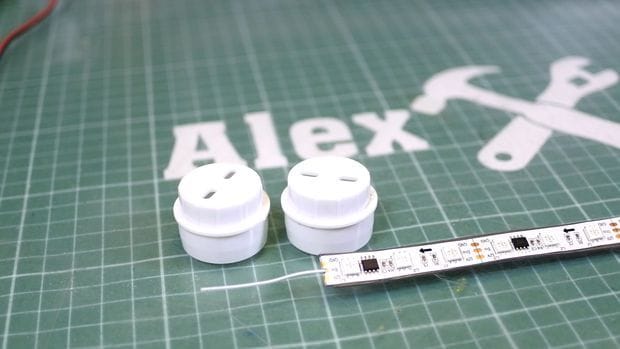

Шаг четвертый: светодиодная лента

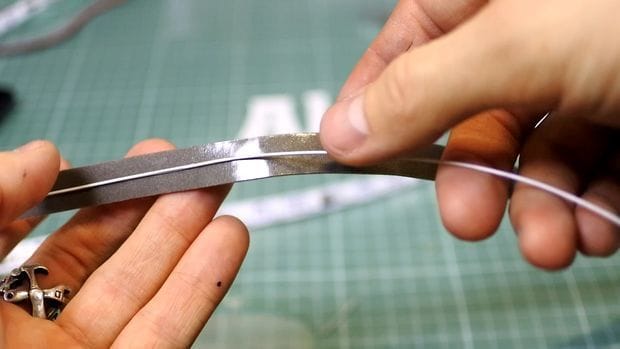

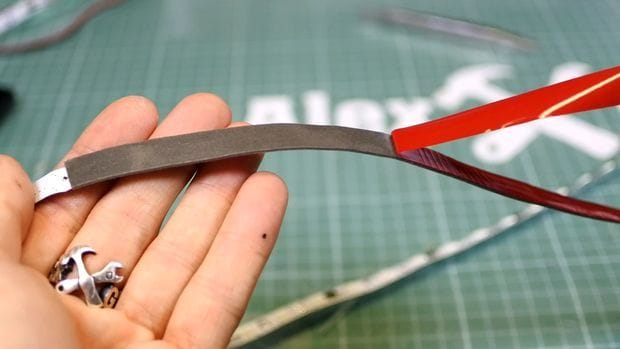

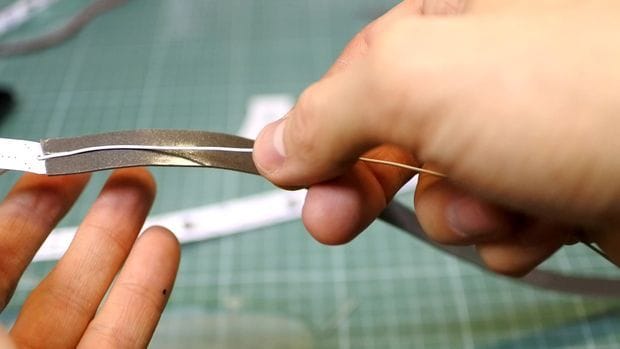

Длина лезвия (поликарбонатная труба) 75 см. Мастер отрезает два куска светодиодной ленты по 75 см. Наклеивает на ленту двухсторонний скотч. В верхней части ленты делает отверстие ( не повредив дорожки). Протягивает один конец изолированной проволоки в отверстие. Приклеивает проволоку к скотчу по всей длине ленты. Сверху приклеивает вторую полоску ленты. Получилась жестка светодиодная конструкция.

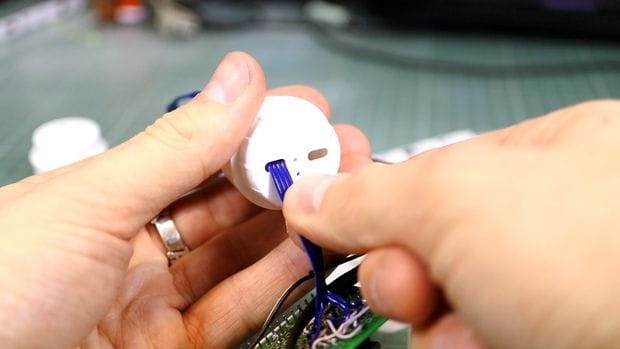

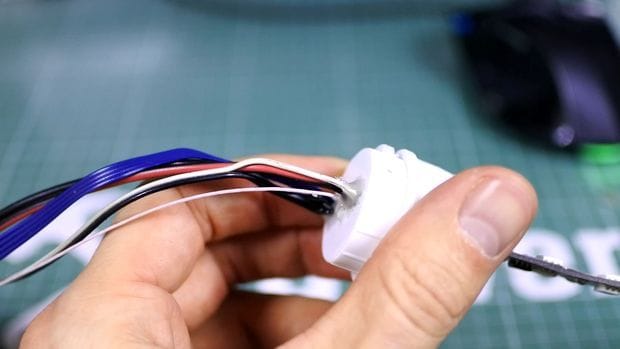

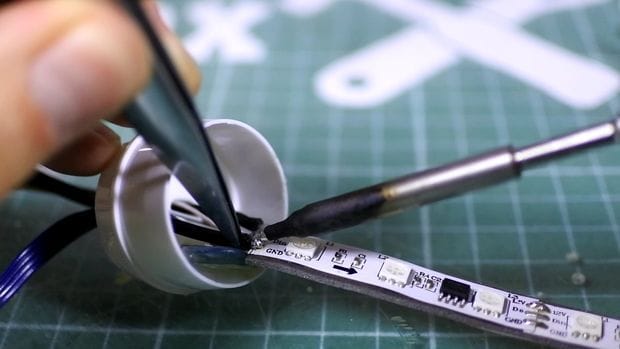

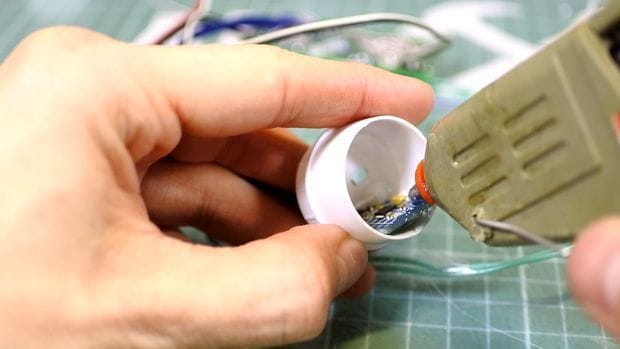

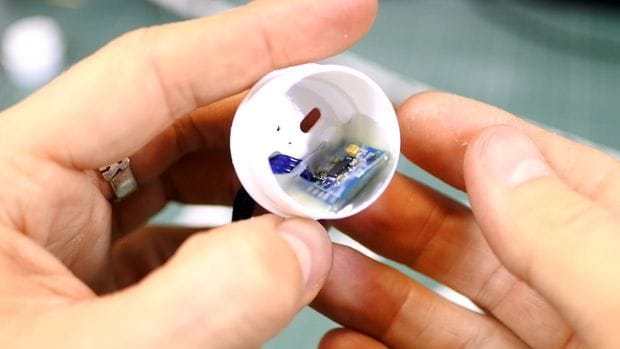

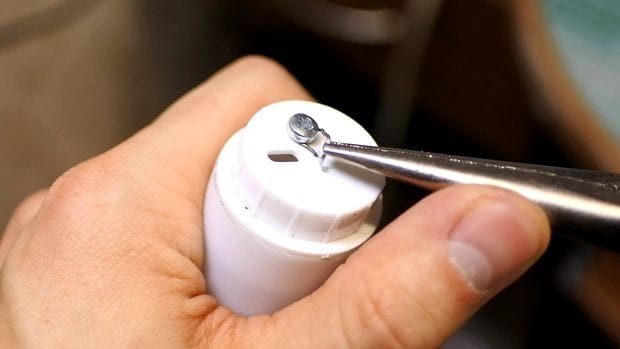

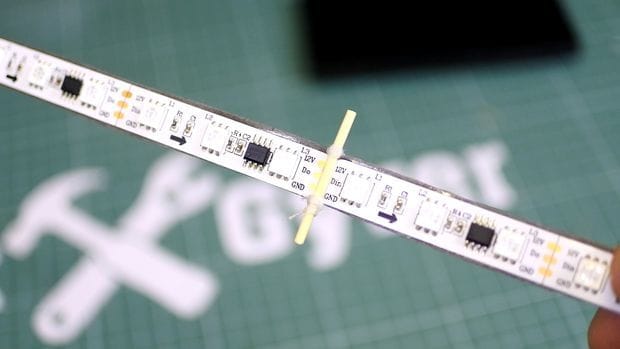

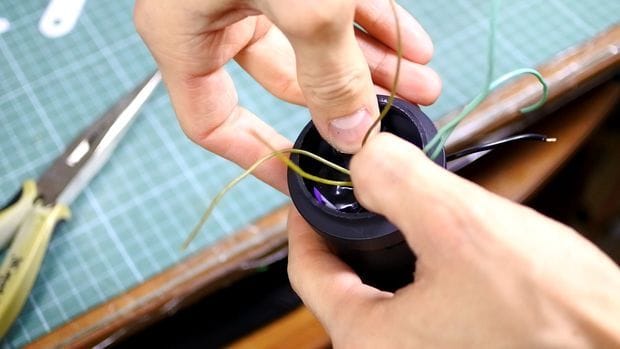

Предварительно выведя шлейф наружу закрепляет во второй (нижней) заглушке акселерометр. Припаивает провода к светодиодной ленте и выводит их наружу. Закрепляет проволоку саморезом на заглушке. Чтобы лента не болталась посередине ленты, из зубочистки, делает поперечный упор. Одевает полипропиленовую трубку на нижнюю заглушку. Одевает верхнюю заглушку. Натягивает проволоку и закрепляет её саморезом в верхней части.

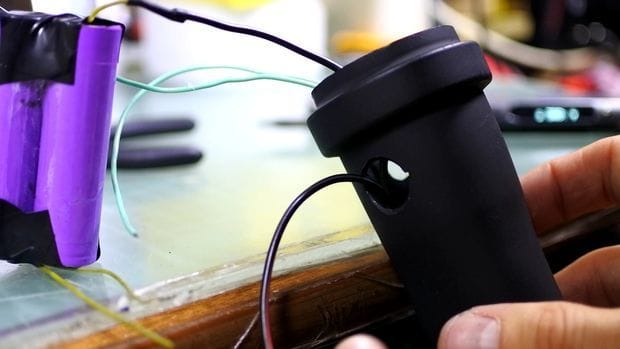

Шаг пятый: рукоять

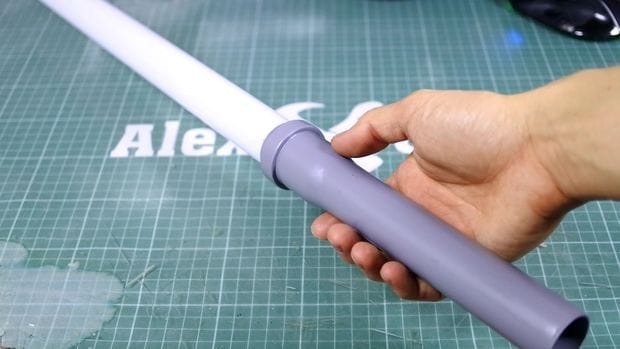

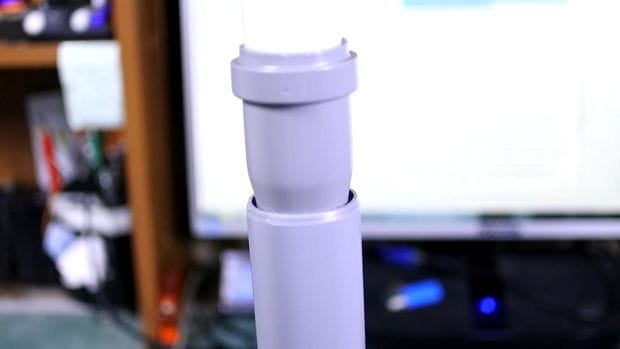

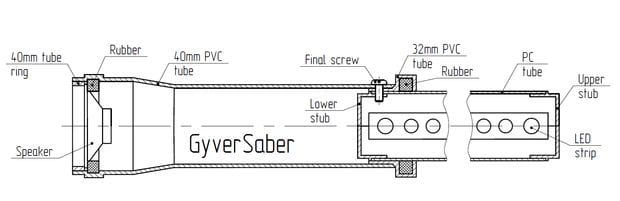

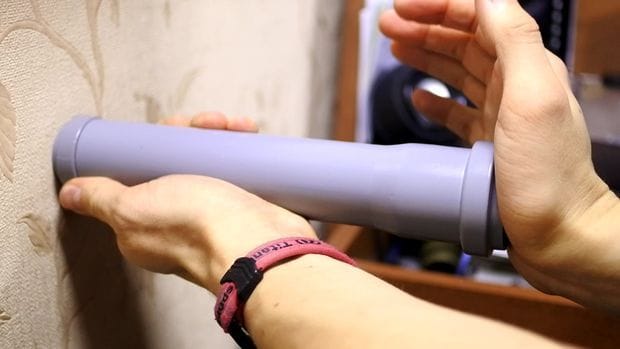

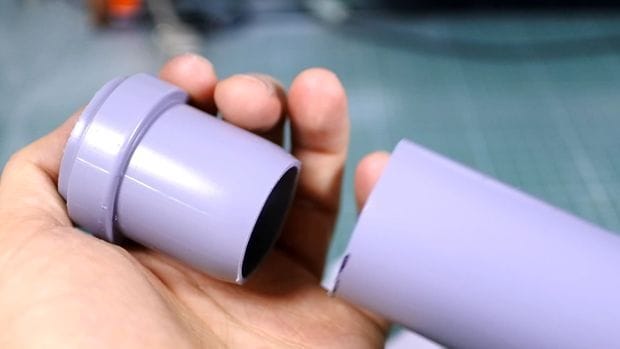

Для рукояти мастер использовал два отрезка трубы, Ø 32 мм и Ø 40 мм, вставленные друг в друга.

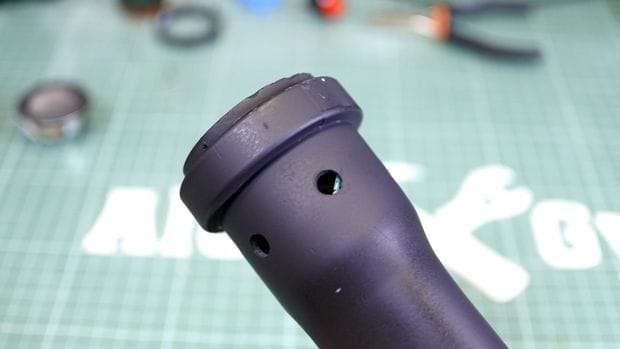

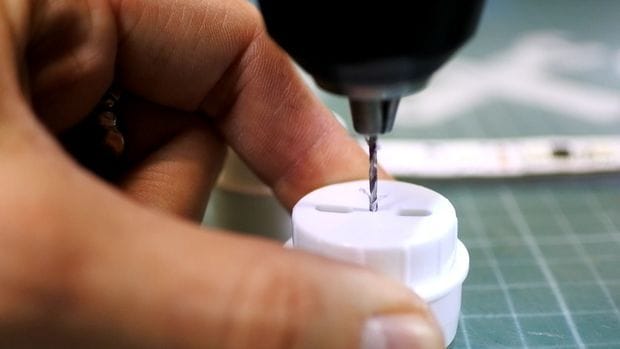

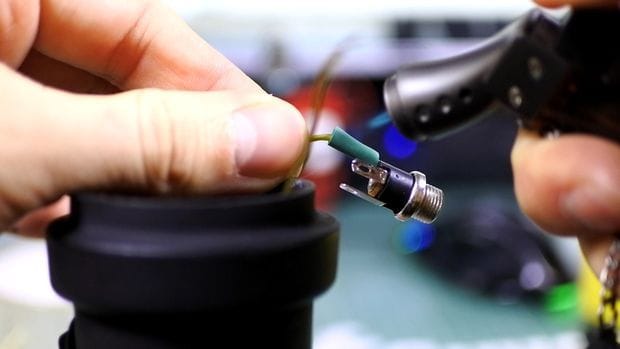

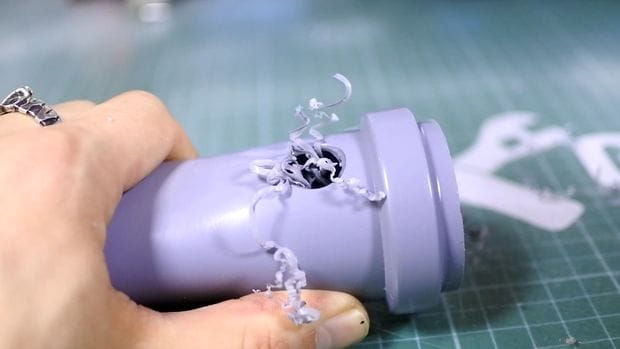

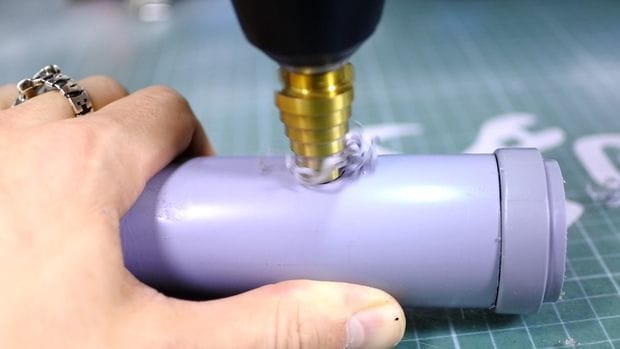

Сверлит в рукояти отверстия под разъем, кнопку включения, кнопку выбора режима и ряд отверстий в нижней рукояти части под динамик. Покрывает рукоять краской.



Шаг шестой: сборка

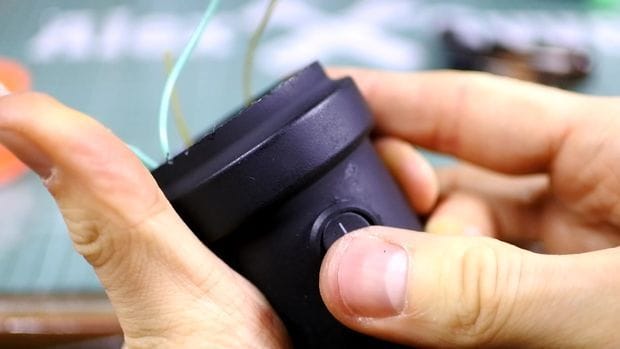

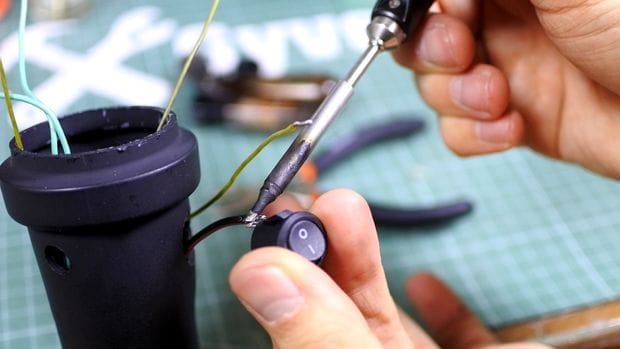

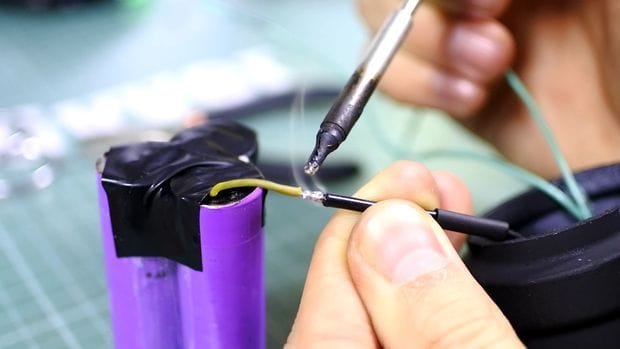

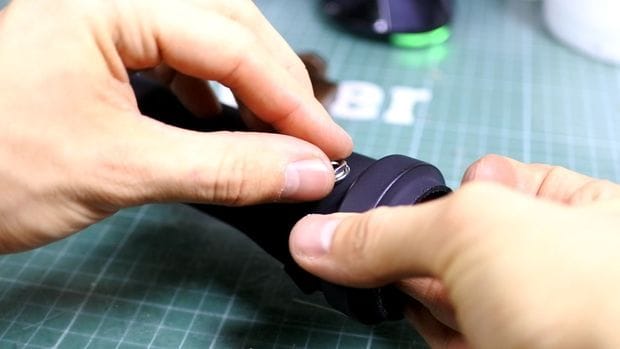

Устанавливает кнопки и батарею.

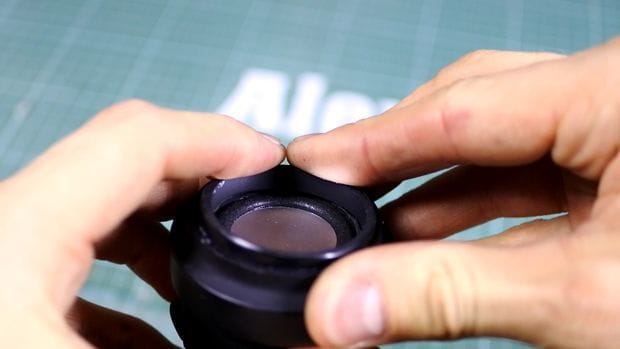

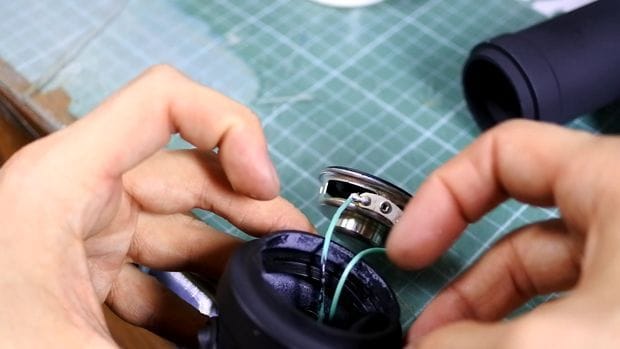

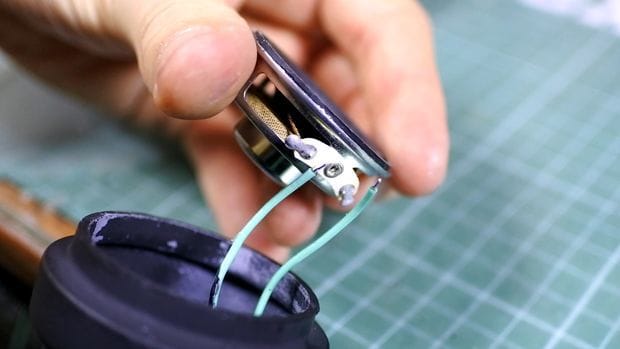

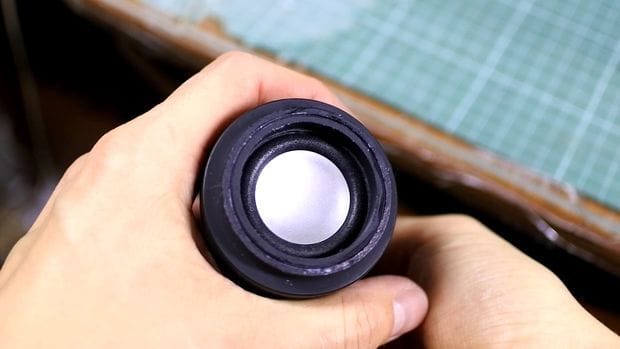

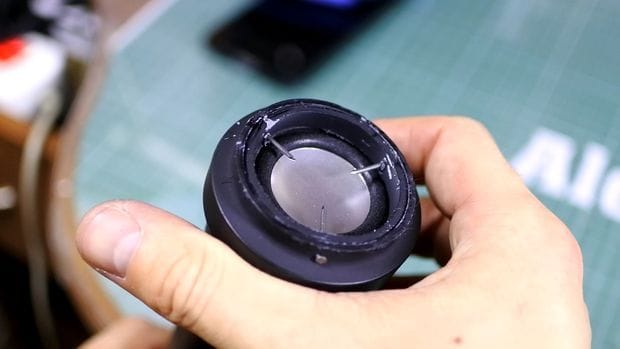

Припаивает динамик и закрепляет динамик.

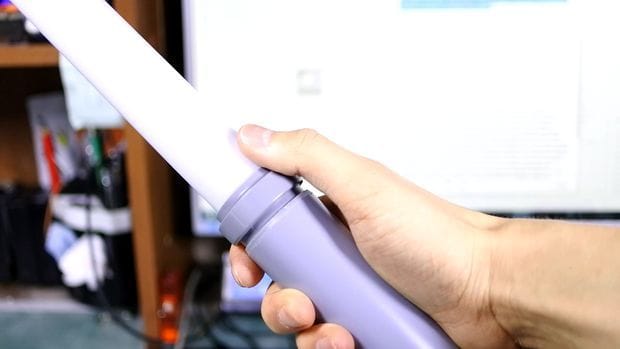

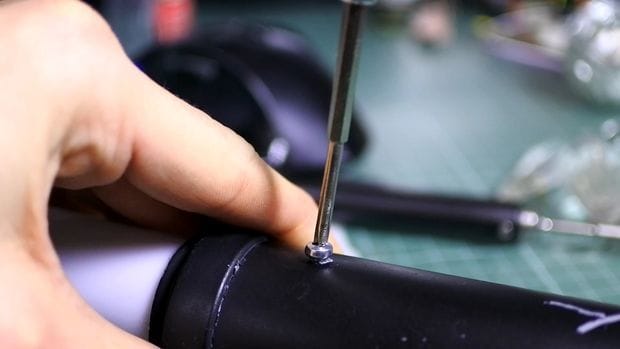

Фиксирует лезвие на рукояти с помощью винта.

Световой меч джедая готов.







В процессе работы над статьей выяснилось, что автор российский и есть видео на русском. В видео автор подробно рассказывается о процессе создания меча.
