Самодельные лыжные сани на амортизаторах

Самодельные лыжные сани на амортизаторах

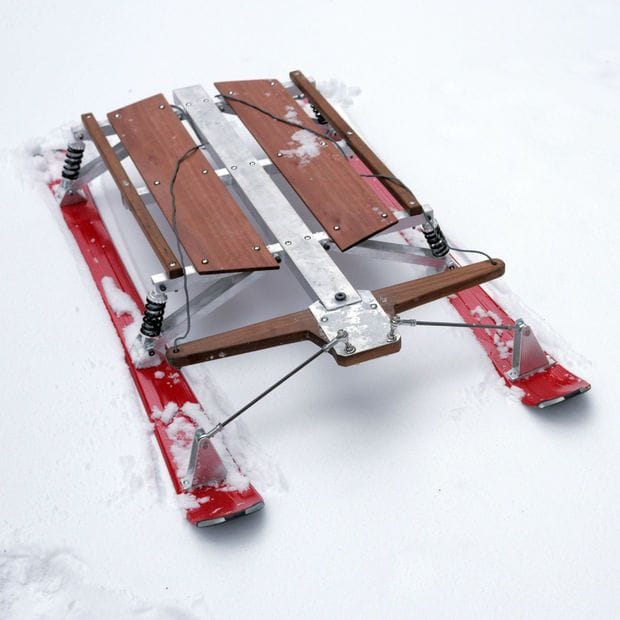

Пришла зима, а это значит, что настало время кататься на санках! Особенно это важное событие для детей, так как при этом остро встает вопрос выбора санок. Как мы помним из собственного детства, крут был тот, у кого круче санки! В этот раз автор решил переплюнуть всех и сделал для своего ребенка санки на амортизаторах. Помимо «понтового» внешнего вида, такие навороты имеют и практическую пользу. На таких санках не так жестко прыгать с трамплинов, попадать в ямы летя с горы и так далее. Ну а что касается друзей, так они просто обзавидуются.

Материалы и инструменты для самоделки:
- четыре амортизатора (могут подойти велосипедные);
- алюминиевая квадратная труба и другие части для изготовления рамы;
- две лыжи;
- две тяги для стабилизации лыж и кронштейны;
- дерево для отделки саней;
- саморезы, винты и прочие мелочи;
- краска;
- дрель;
- болгарка;
- ручная циркулярная пила (или другой инструмент для резки дерева);
- дремель;
- чертежные принадлежности;
- гаечные ключи, отвертки и т.п.

Процесс изготовления лыжных саней:

Шаг первый. Схема саней
Подобные лыжные сани уже когда-то давно были изготовлены отцом автора, но время сделало свое дело и эта самоделка стала ни на что не пригодна. Главным преимуществом таких саней можно считать то, что они легкие и очень быстрые. Также сани оснащены интересной системой управления. Каждая лыжа способна отдельно поворачиваться, при этом появляется разница в скольжении, и сани поворачиваются в ту или иную сторону. Управляются сани двумя рычагами. Если выгнуть сразу обе лыжи, сани существенно снизят скорость.

На картинках вы можете изучить, какую схему саней придумал автор. Самым сложным элементом в изготовлении тут будет рама, впрочем, это и самый важный элемент. Рама делается из алюминия, благодаря этому она легкая.





Шаг второй. Подготовка всех необходимых деталей
В соответствии со схемой режем из алюминиевых квадратных труб заготовки, сверлим отверстия в нужных местах. Алюминий является мягким металлом, так что резать его можно легко при помощи ручной ножовки. Некоторые мелкие детали удобно дорабатывать с помощью дремеля.












Шаг третий. Крепление лыж к раме
Для крепления лыж к раме автор изготовил специальные кронштейны. Они также изготовлены из алюминия, всего их должно получиться четыре штуки. Все это дело потом крепится четырьмя болтами с гайками.




Шаг четвертый. Сборка рамы
Когда все составляющие будут готовы, собираем раму. Вам нужно прикрепить мелкие составляющие к основной толстой центральной балке. Ставим детали на свои места, сверлим отверстия и все стягиваем болтами с гайками. На этом шаге вы должны полностью собрать раму, включая установку амортизаторов.






Шаг пятый. Руль для санок
Руль автор изготавливает из дерева. Тут понадобится кусок доски, вырезаем из нее удобную форму. Для крепления руля из алюминиевых пластин нужно будет сделать кронштейн. Крепим руль, используя болт с гайкой.








Шаг шестой. «Палуба» саней
Чтобы на санях было удобно сидеть или лежать, автор отделывает их деревом. Отрезаем нужные заготовки и крепим их на свои места. Для крепления сверлим в раме и дереве отверстия и потом прикручиваем их винтами с гайками.

Шаг седьмой. Завершающая сборка саней
На том шаге автор прикручивает к раме лыжи. Они крепятся к изготовленным ранее кронштейнам. В качестве крепежных деталей можно применять шурупы или саморезы, желательно их перед вкручиванием смазать клеем. Сверлим в лыжах отверстия и вворачиваем шурупы.



















На этом же шаге подключаем руль и все необходимые тяги. В принципе, сборку саней можно считать оконченной. Осталось испытать то, что получилось. Смотрим видео.

Источник
