В этой статье рассмотрим очередную модель токарного станка по дереву. В качестве привода мастер-самодельщик в своем станке использует электродрель.

Инструменты и материалы:
-Подшипники;
-Втулки;
-Отвертка;
-Циркулярная пила;
-Сверлильный станок;
-Струбцины;
-Штангенциркуль;
-Ленточная пила;
-Болты с гайками;
-Клей;
-Маркер;
-Пневмнопистолет;
-Угольник;
-Дрель;
-Шуруповерт;
-Ключ разводной;
-Бумага;
-Бита с головкой;
-Гайки-барашки;
-Упорная мебельная гайка;
-Фанера;

Шаг первый: подшипники и втулки

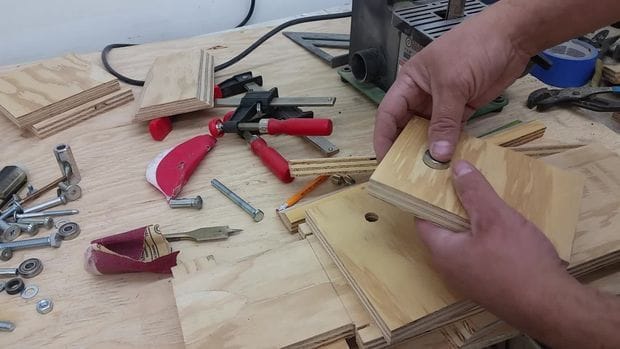

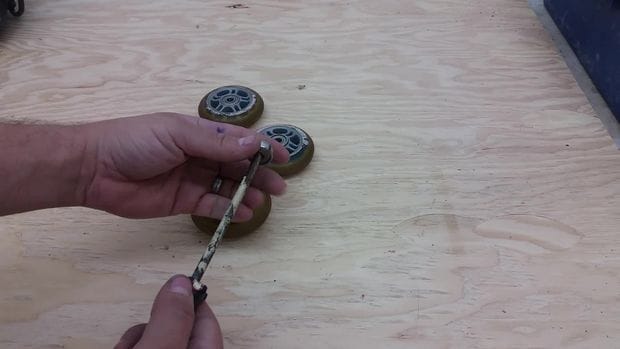

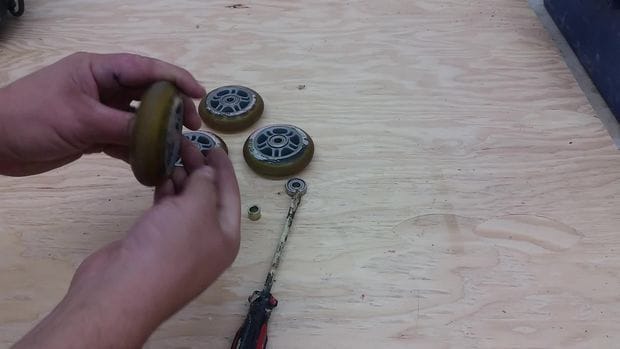

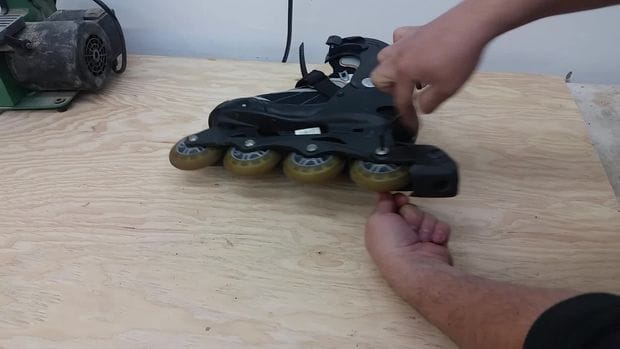

У хорошего мастера ничего не пропадает, даже старые роликовые коньки могут послужить источником для будущих самоделок. Разобрав роликовые коньки мастер "добыл" подшипники и втулки.



Шаг второй: заготовки передней и задней бабки

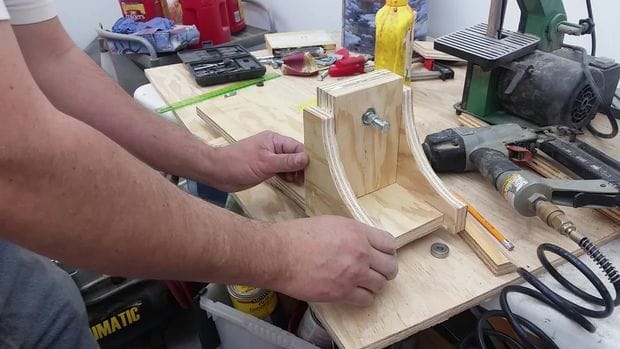

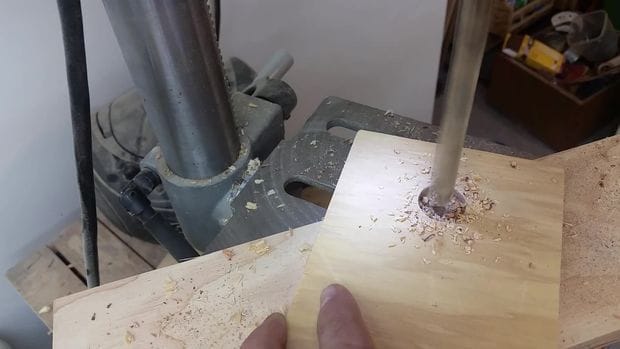

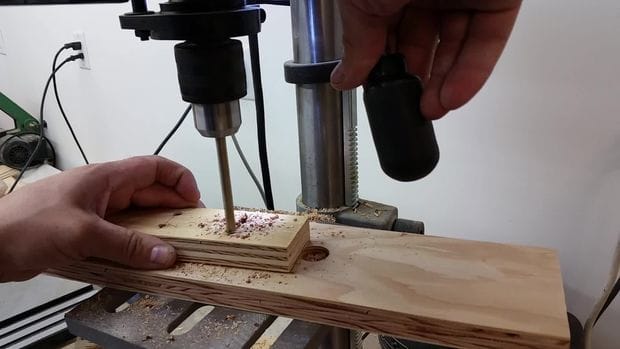

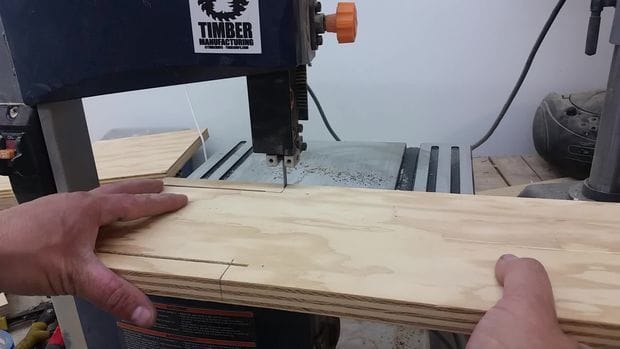

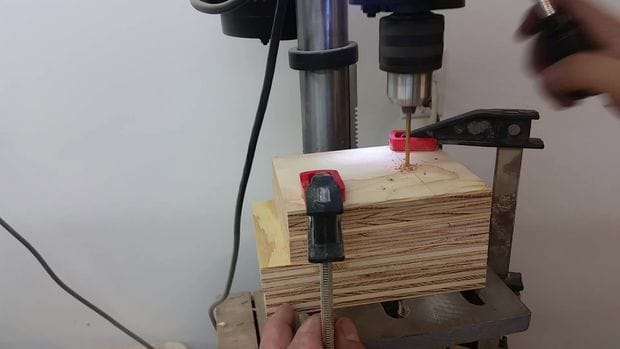

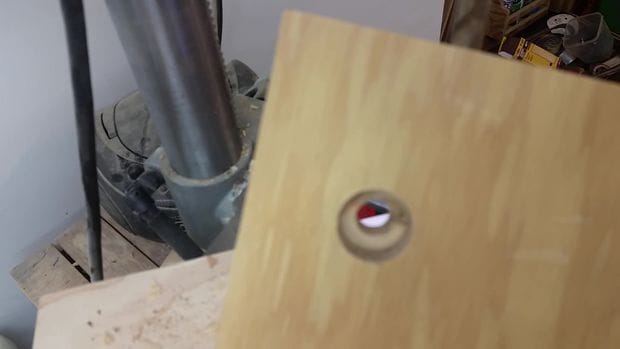

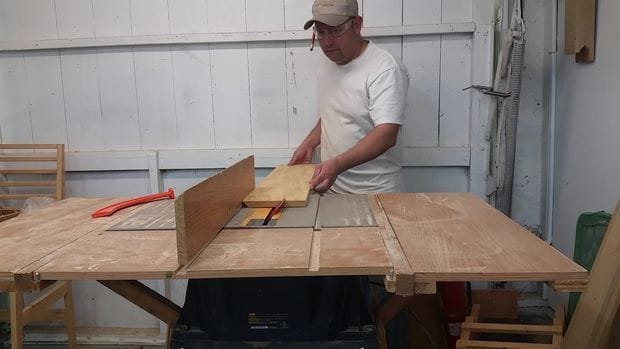

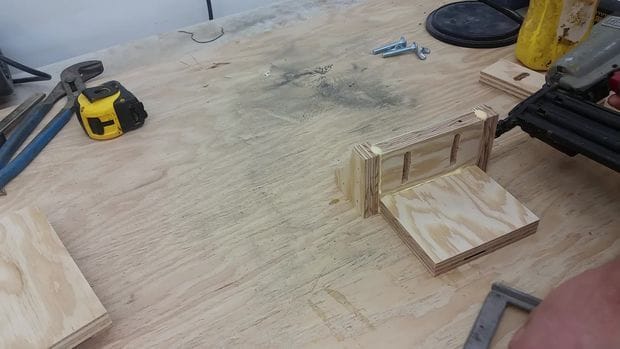

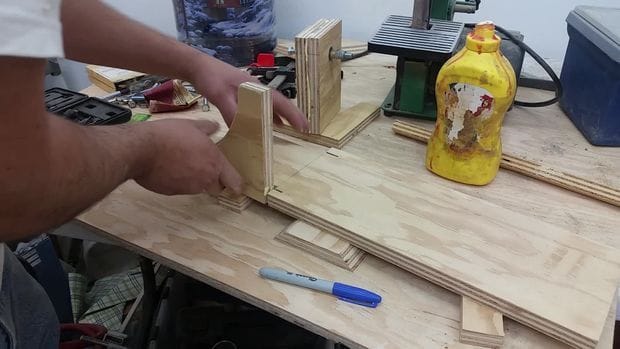

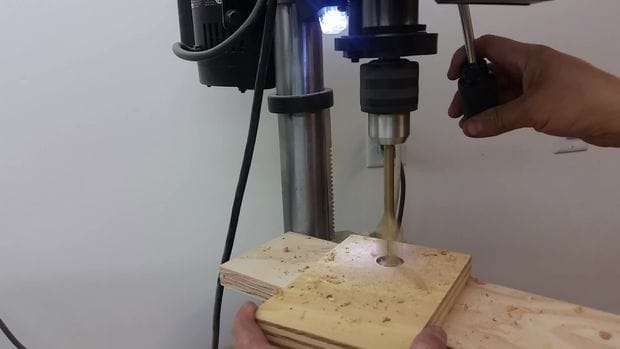

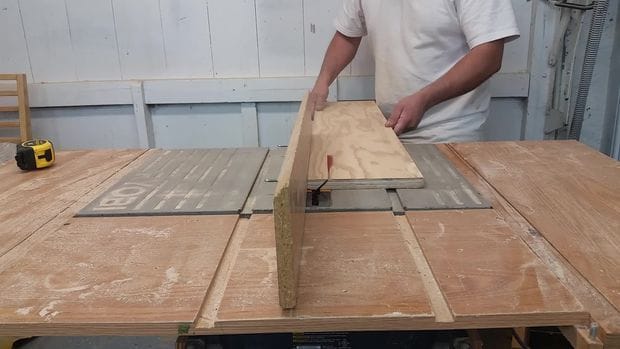

Практически весь станок изготовлен из фанеры. Для передней и задней бабки мастер вырезал четыре прямоугольника из фанеры. Склеил их по две вместе. Сделал посадочные места для подшипников.






Шаг второй: основание

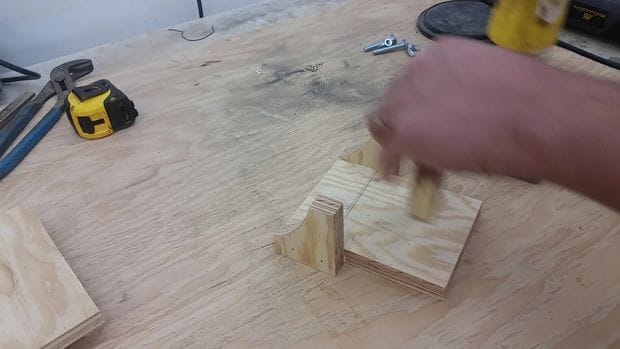

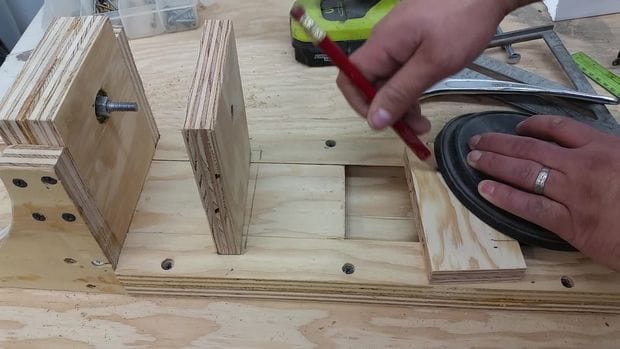

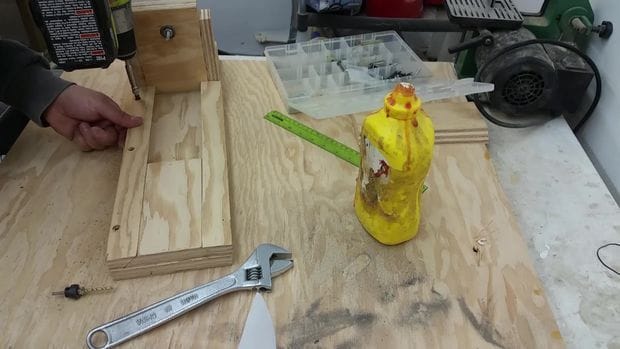

Все части станка закреплены на основании. Основание представляет из себя прямоугольник из фанеры с зауженной передней частью.

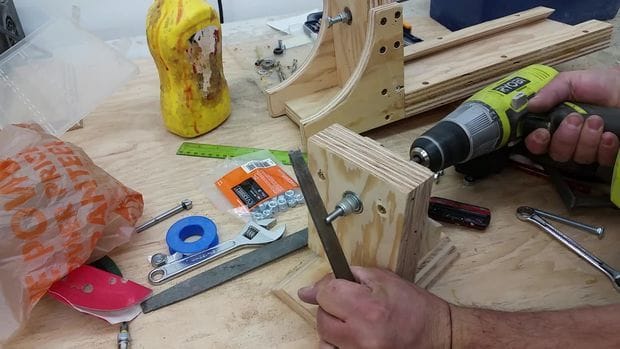

Шаг третий: сборка передней бабки

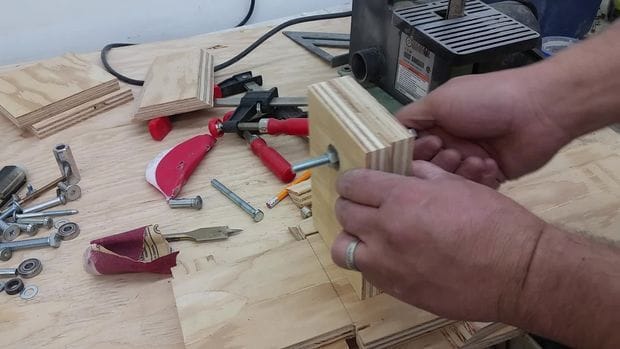

Устанавливает подшипники и между ними втулки.

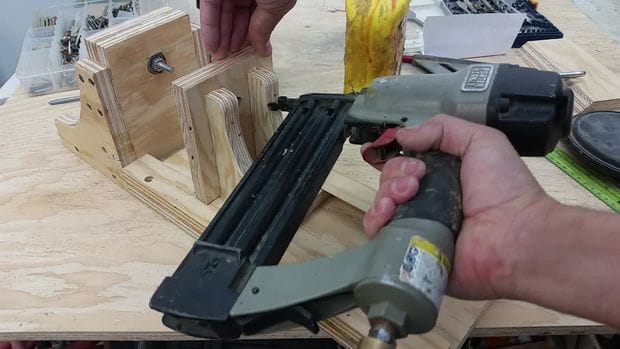

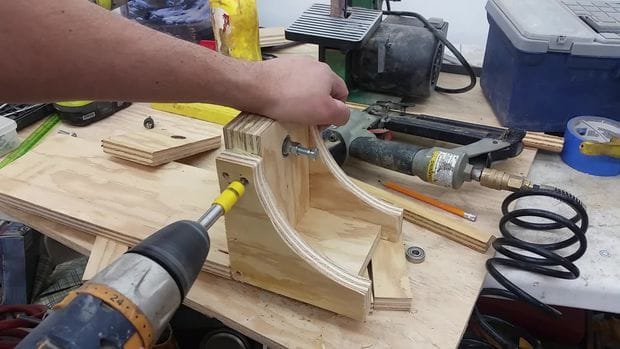

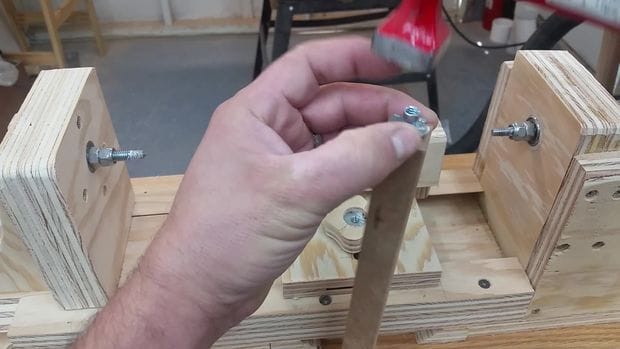

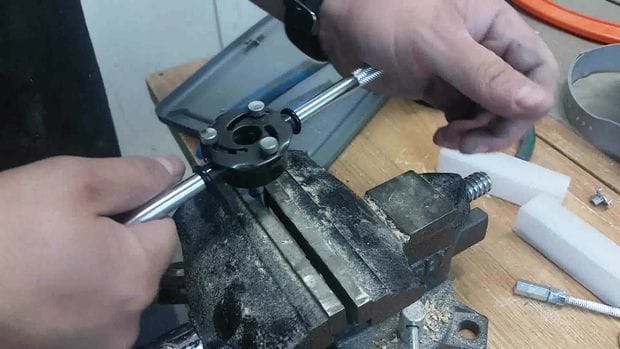

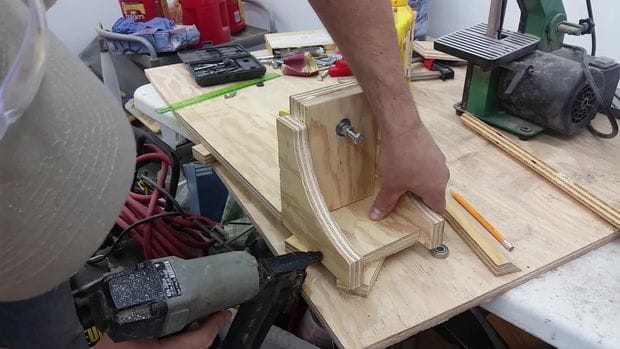

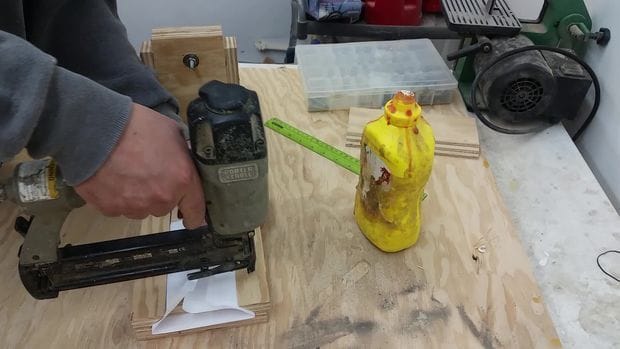

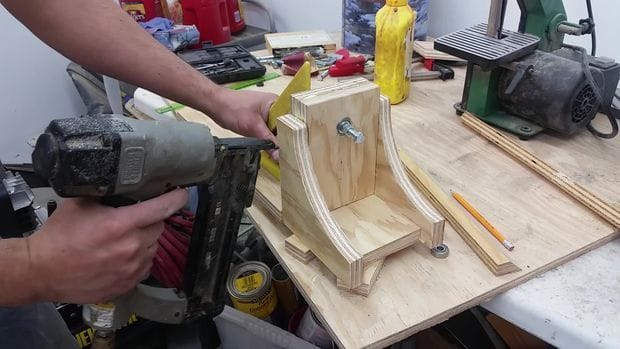

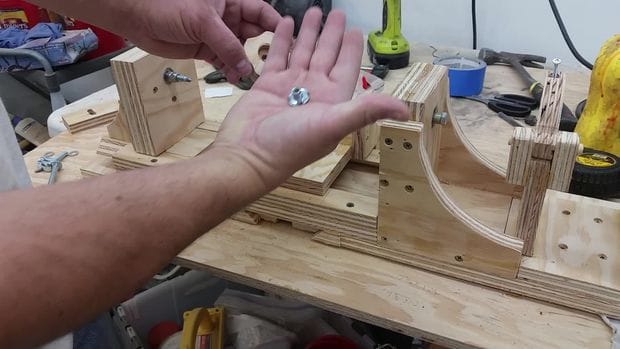

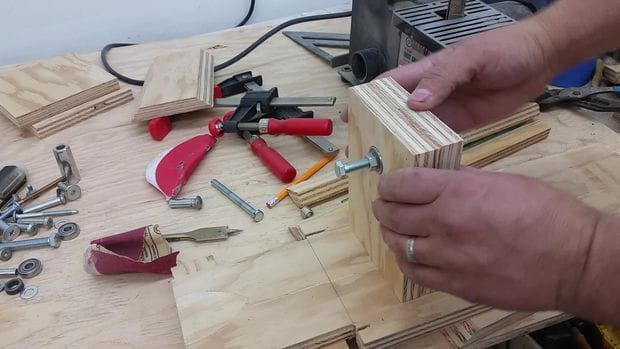

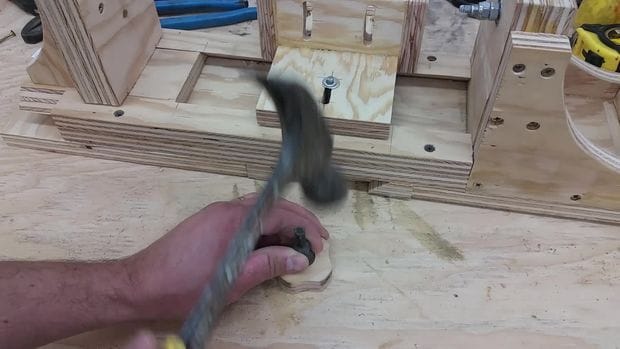

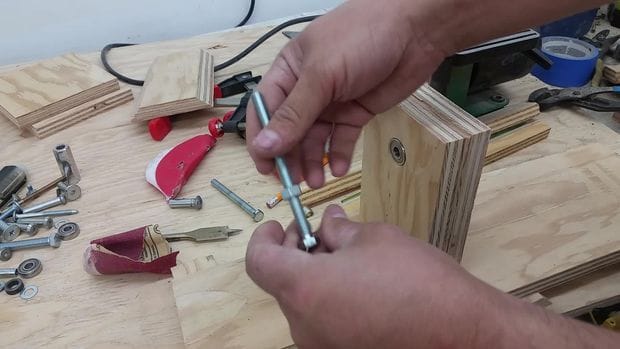

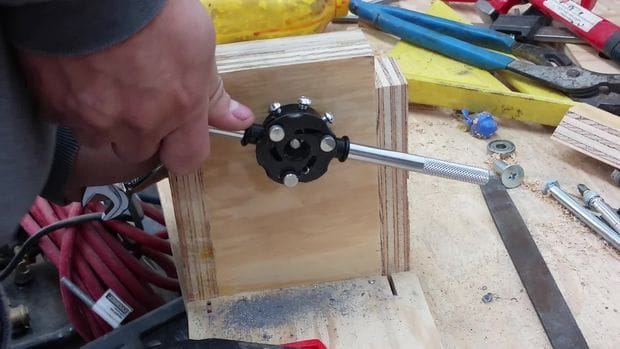

Центр представляет из себя болт с накрученными, сзади и спереди гайками. На передней части болта нарезана меньшая резьба. На нее будет накручиваться упорная мебельная гайка. Снизу и по бокам, сначала приклеивает, а затем прибивает, упоры. Закрепляет переднюю бабку на основании.









Шаг четвертый: направляющая

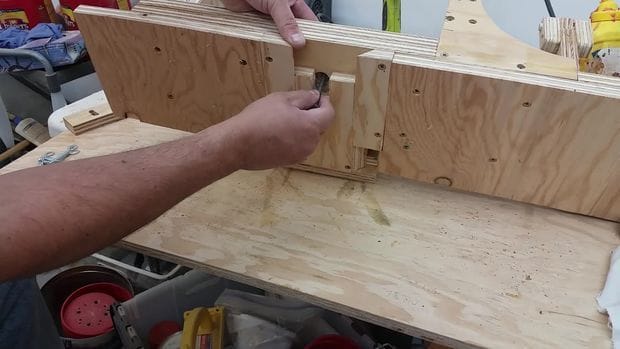

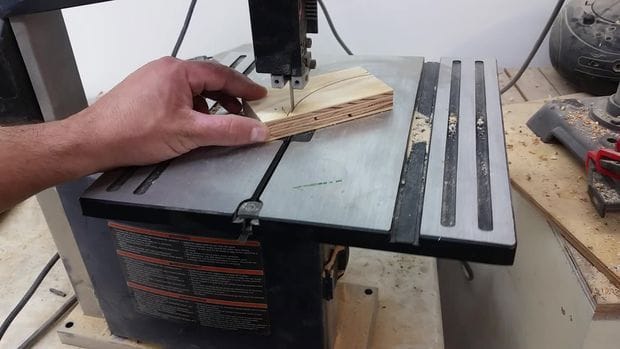

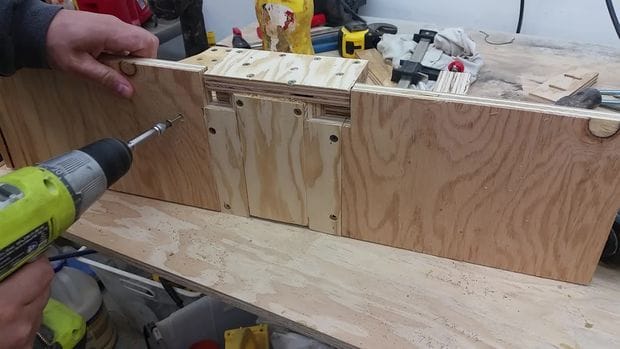

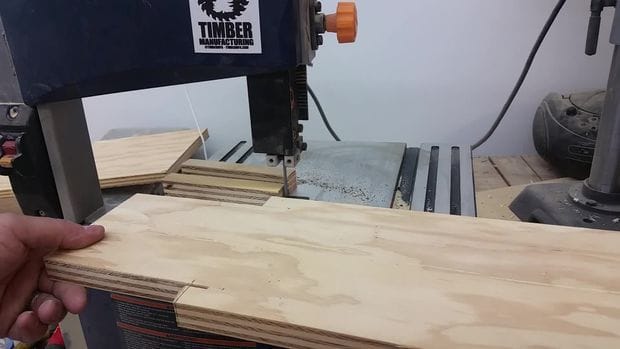

Для направляющей мастер вырезал две рейки с углом под 45о с одной стороны и прямоугольник (подвижная часть) с боковыми зарезами под 45о.

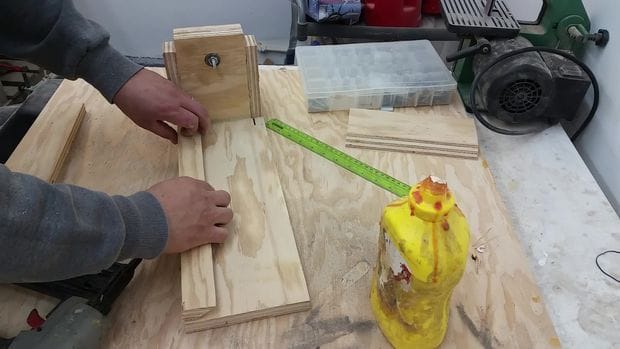

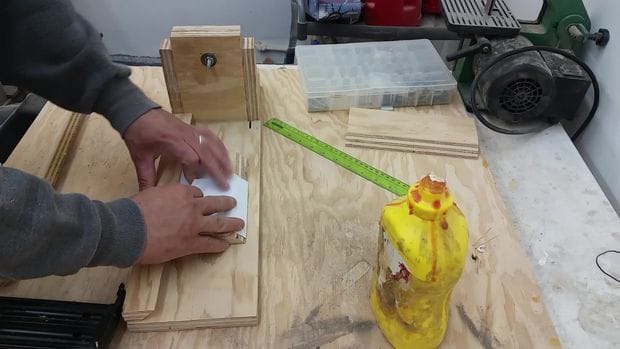

Закрепил одну рейку на станине. Обернул бумагой подвижную часть и установил ее на место. Закрепил вторую рейку. Удалил бумагу. Благодаря бумаги получился зазор между частями направляющей.




Шаг пятый: задняя бабка

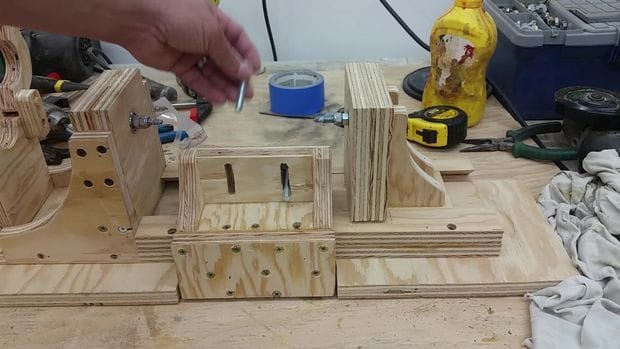

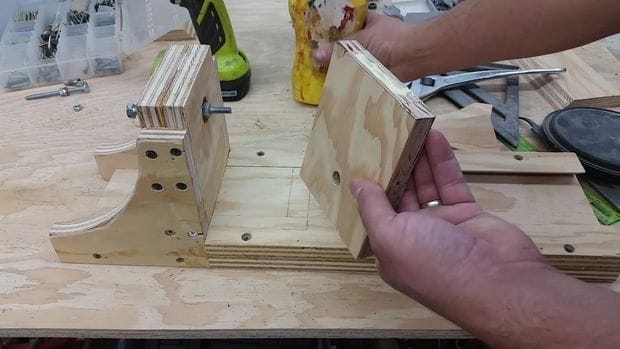

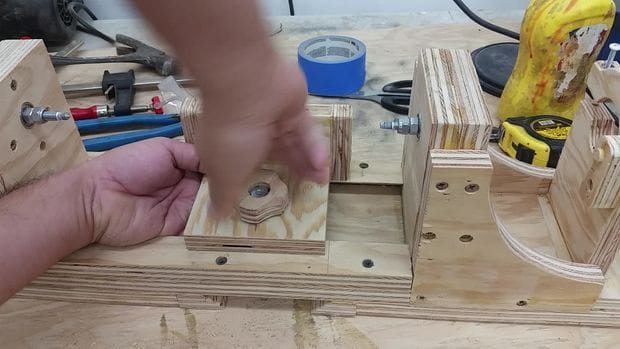

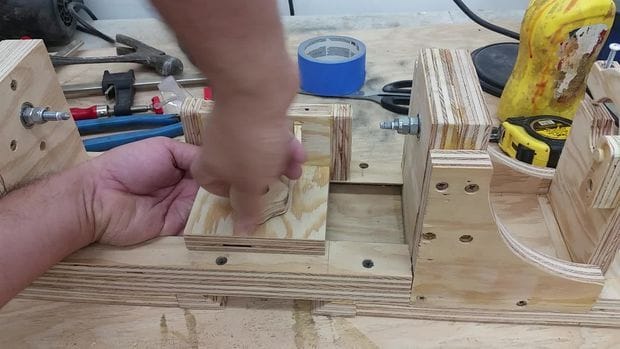

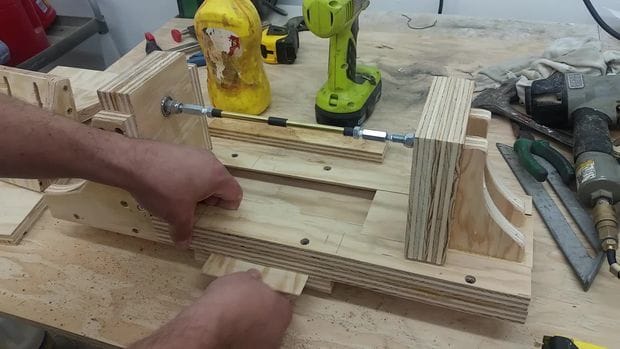

Задняя бабка собирается аналогично передней. После сборки бабки мастер закрепляет ее на подвижной части.

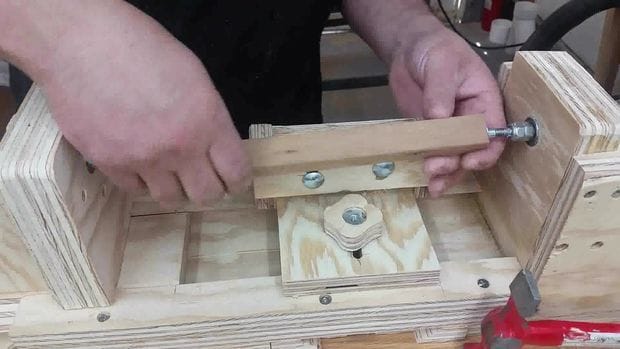

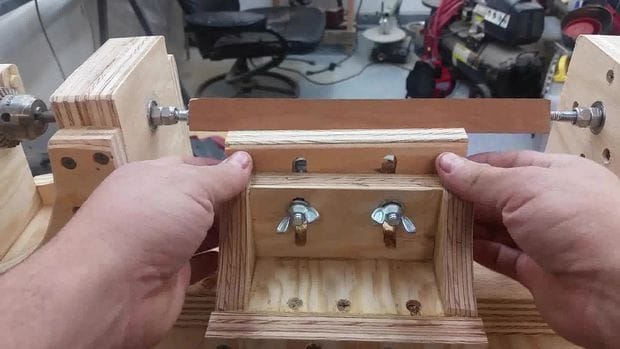

Шаг шестой: подручник

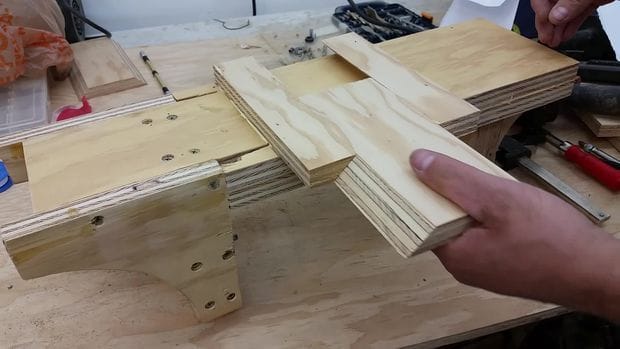

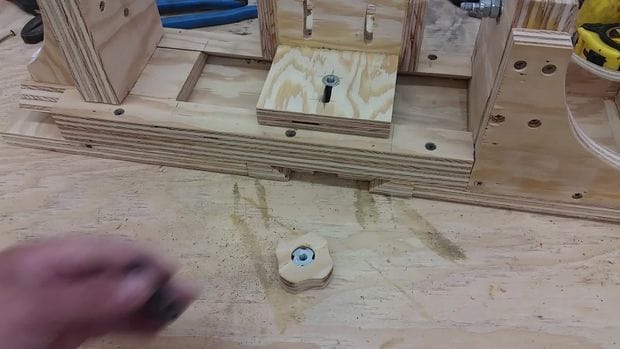

Подручник у мастера регулируется поперек и вверх. Обеспечивать подвижность будет такая же система направляющих закрепленная снизу основания.






Высота регулируется с помощью вертикальных пазов.









Шаг седьмой: крепление дрели

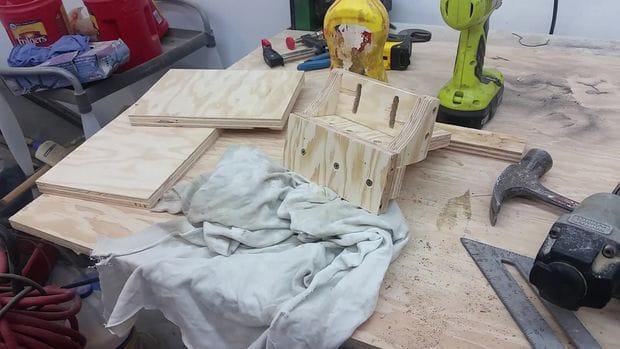

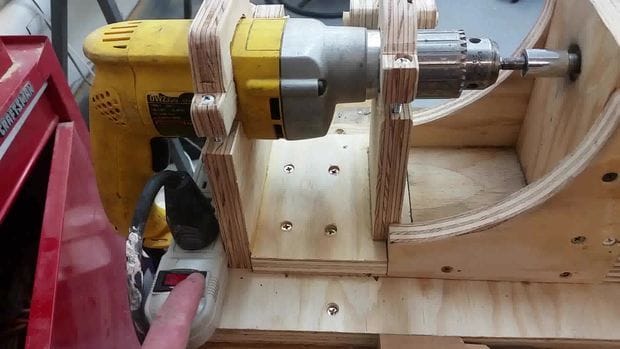

Вырезает и устанавливает зажимы для дрели.

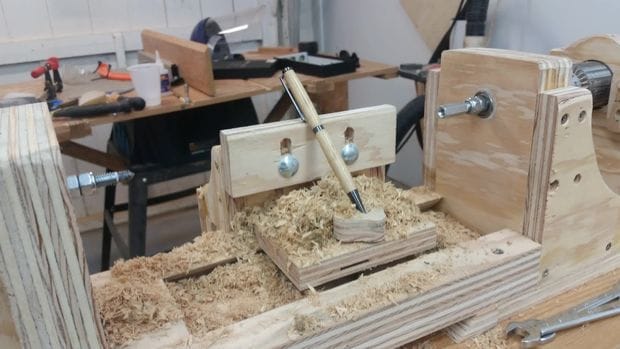

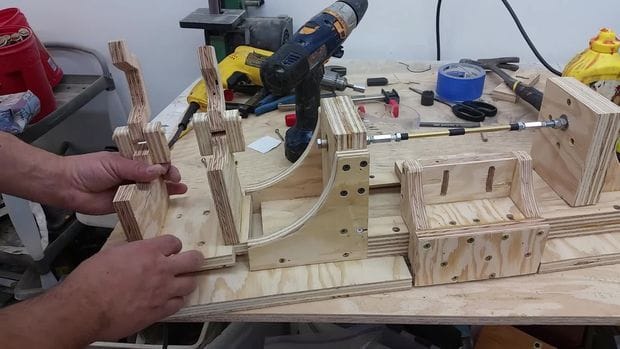

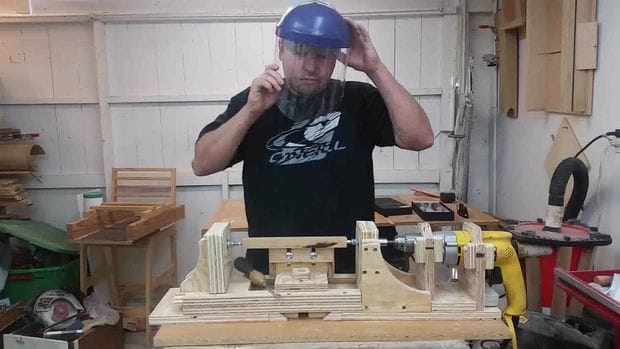

Станок готов. Осталось закрепить на концах заготовки мебельную гайку с упором и опробовать станок.

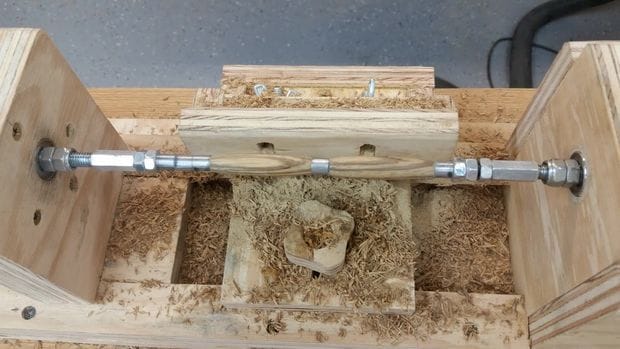

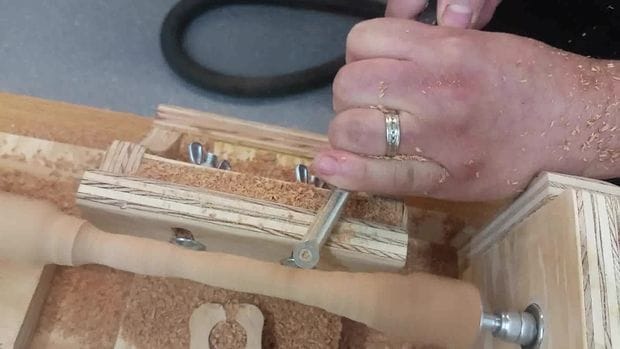

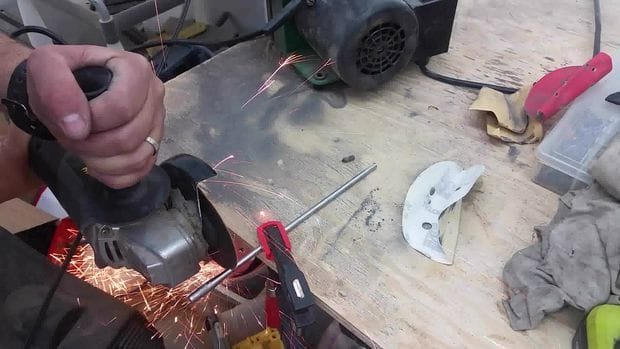

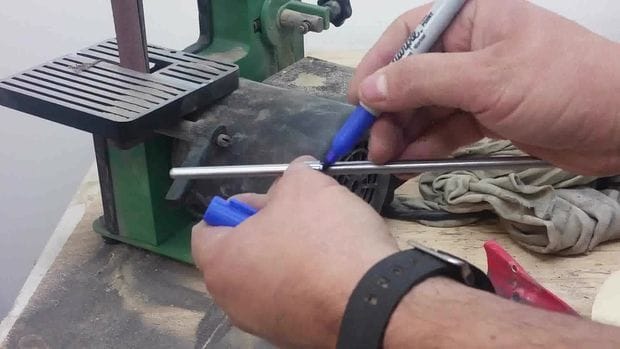

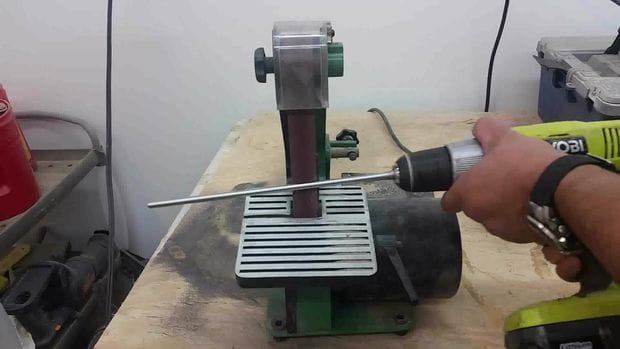

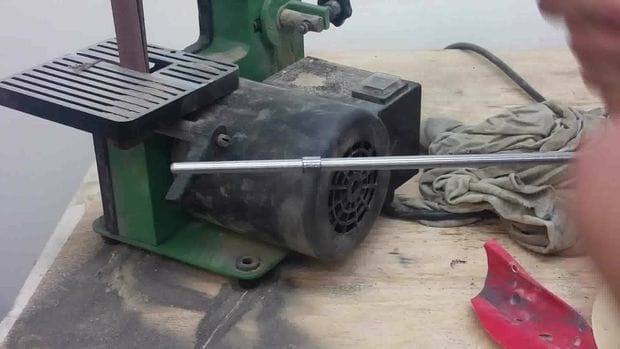

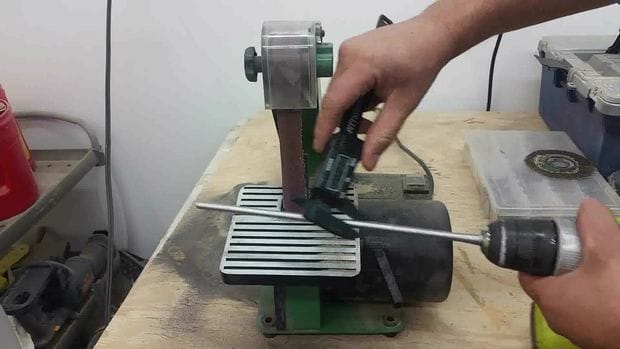

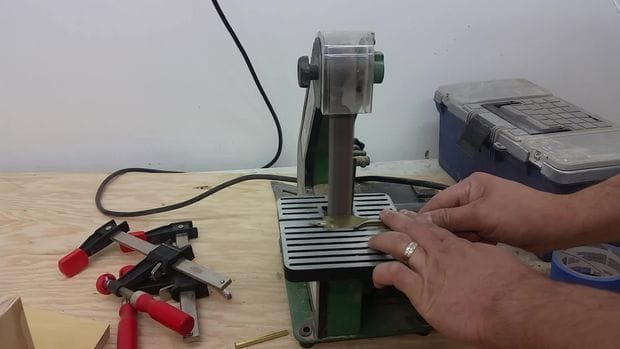

Для изготовления частей пишущей ручки мастер изготовил оправку из стального стержня.

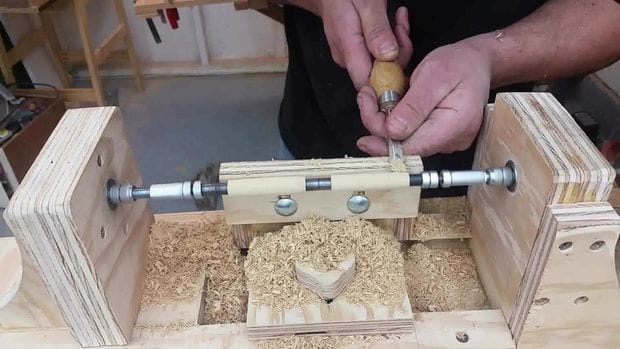

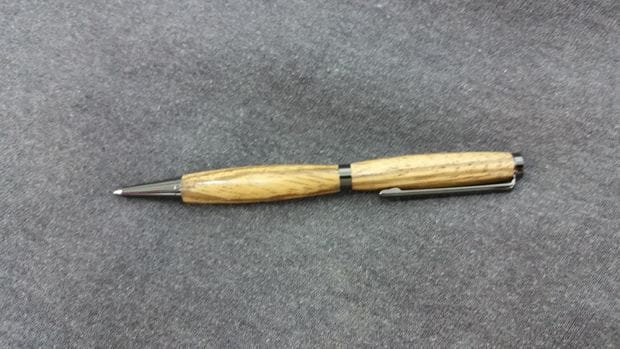

Вот какая ручка получилась.


Всю информацию по изготовлению токарного станка можно посмотреть на видео.
