    Самодельный вальцовочный «агрегат» для ремонта трубок в автомобилях

    Khabibra

    На автомобиле, в быту имеются оборудование где установлены трубки, тормозные, топливный бак и.т.д.
    Когда трубки выходят из строя их меняют или паяют заплатив за ремонт кругленькую сумму, а можно отремонтировать самостоятельно с помощью вальцевания трубок
    Самодельный вальцовочный «агрегат» для ремонта трубок в автомобилях

    Но как это сделать?

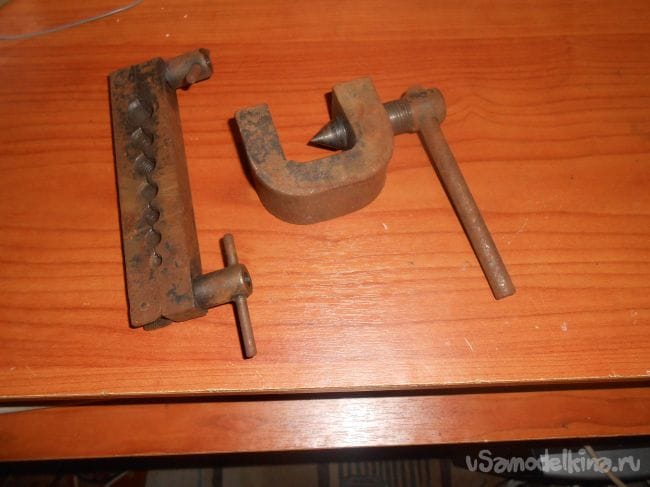

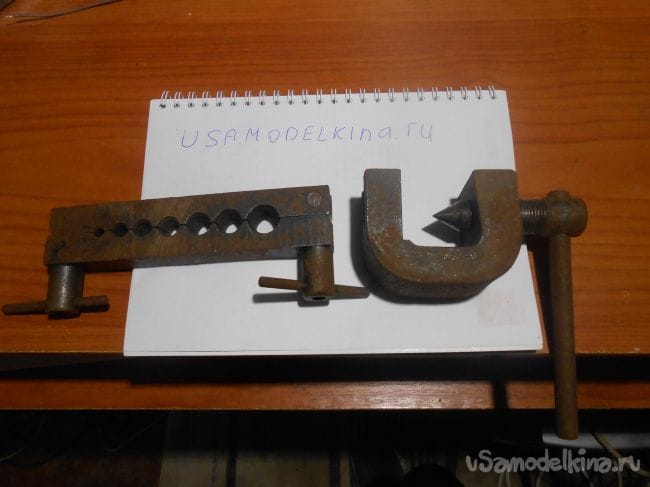

    Представляю вашему вниманию самодельный вальцовочный агрегат для ремонта трубок.


    Диаметры вальцуемых трубок от 5 до 14 мм

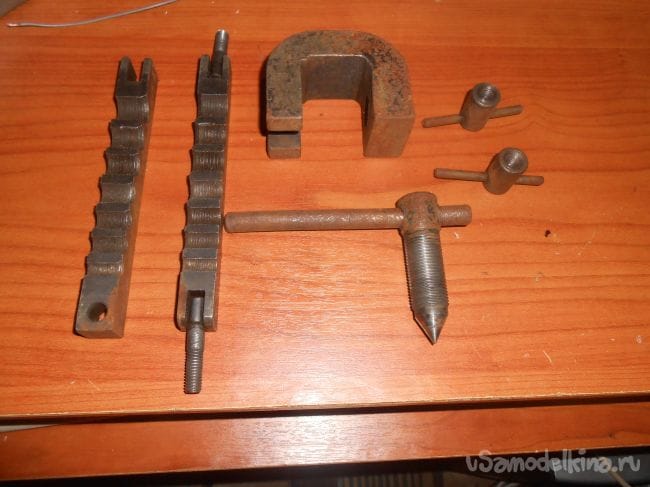

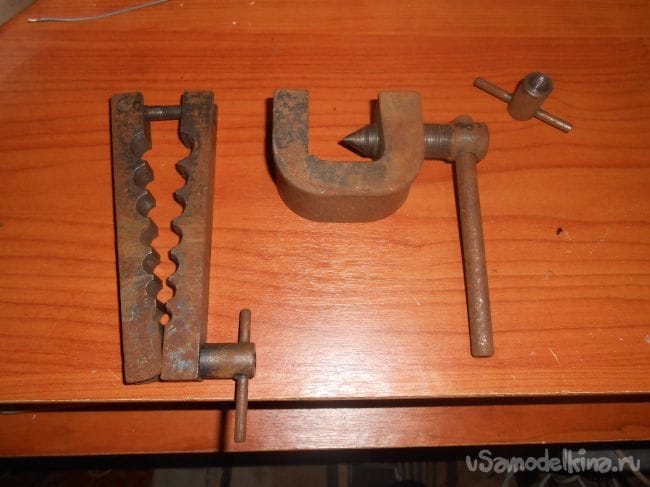

    Устройство приборчика.

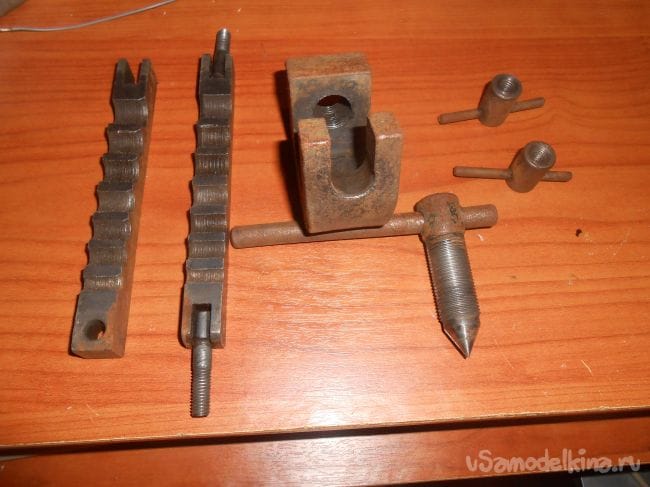

    Состоит из двух частей:

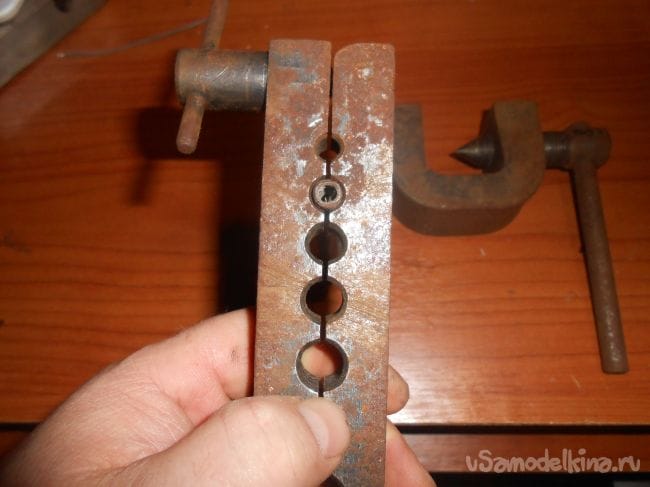

    - Тисков с отверстиями разных диаметров, держателя закрепленной трубки.
    Кромки отверстий расточены под конус

    по краям резьбочки с гайками для скрепления двух половинок тисков.
    - Струбцины с винтом, конец которого конусный для вальцевания, с обратной стороны прорезь для трубки.

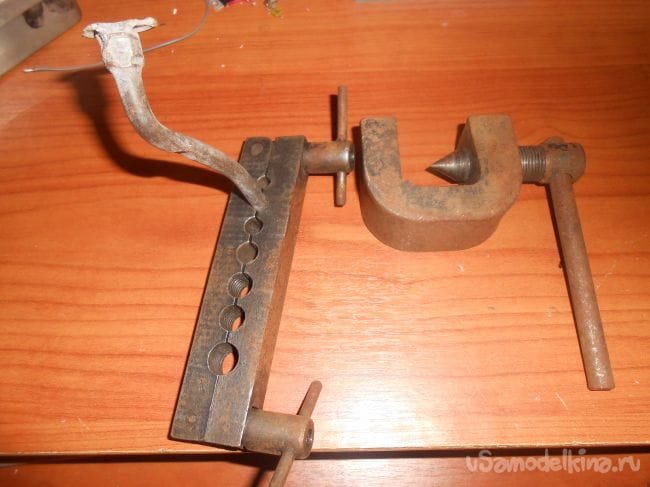

    Как это работает. Вставляем трубку в отверстие подходящего диаметра

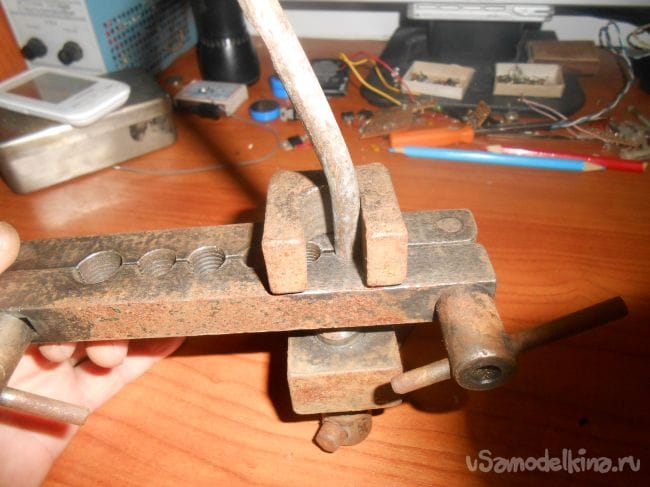

    Одеваем струбцину

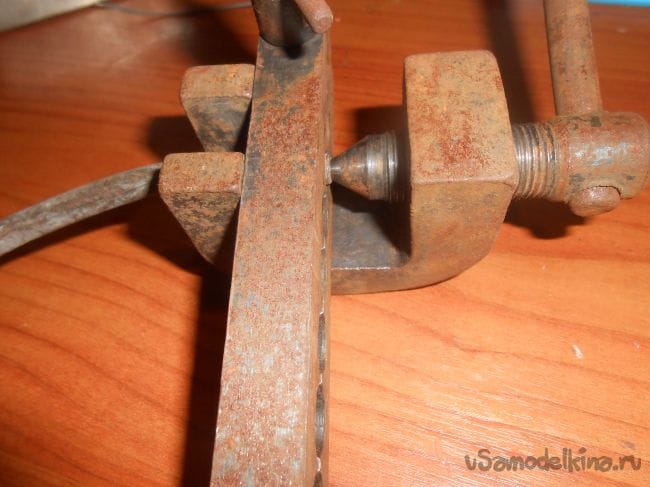

    Плавными движениями не спеша, что бы трубка не лопнула, вращаем винт струбцины.

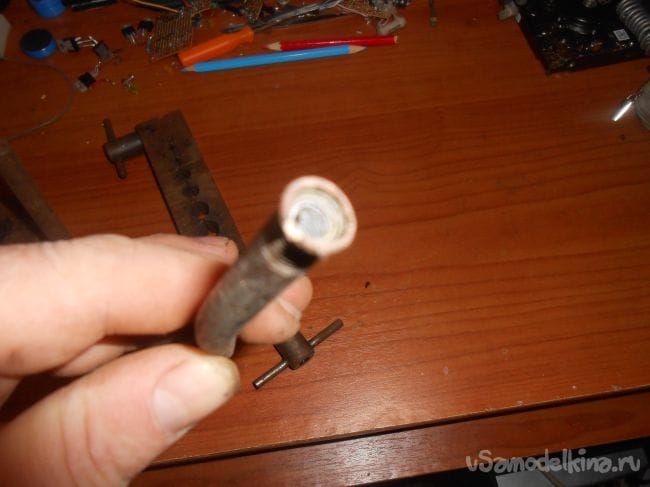

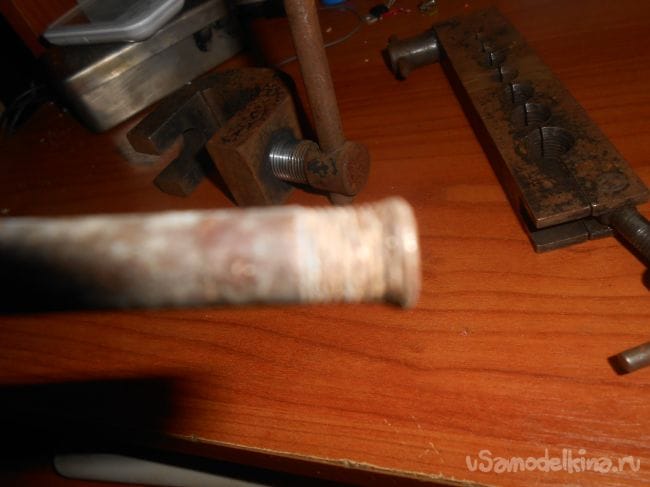

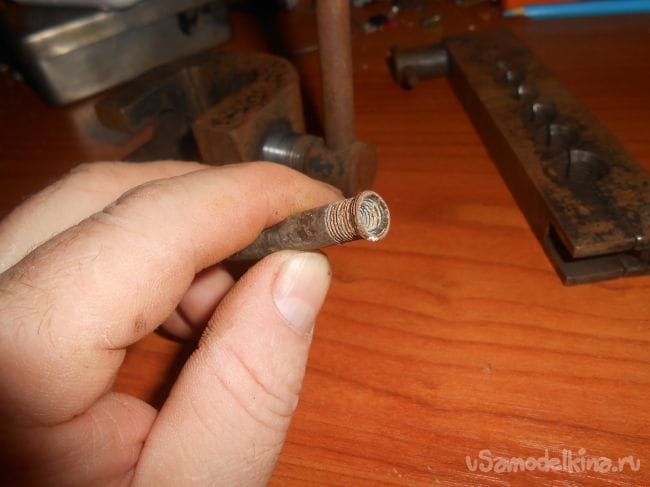

    Трубка за вальцована.



    Быстро и не накладно финансово.
    Во сколько обойдется покупка новой трубки + демонтаж + монтаж ?
    Ну и руки нужны из нужного места что бы росли.
    3 ответа

    Добавить комментарий

    Гость VITA
    1. Вальцовка нужна для удержания (не резьбовое соединение, а зажимное), больше волнует герматизация соединения. 2. "Самоделка"- сам сделал, есть в наличии из токарных резцов, есть универсальный, еще вальцовка пистонов.
    Местный
    Тема не развита- надо писать что резьба на конусном винте должна быть самая мелкая, нужны поперечные насечки вдоль каждой сверловки для удержания трубки!
    Илья Akylinin
    Этот "АГРЕГАТ" не самоделка, такой продавался в 1967 году,
