Светофор на Arduino uno

Здравствуйте дорогие друзья!!!

Я покажу как сделать светофор на плате Arduino uno
Это очень просто

Есть два варианта, Первый на макетной плате (обычно есть в каждом наборе ардуино), Второй на шилде (Aliexpres всего 60-75 рублей)

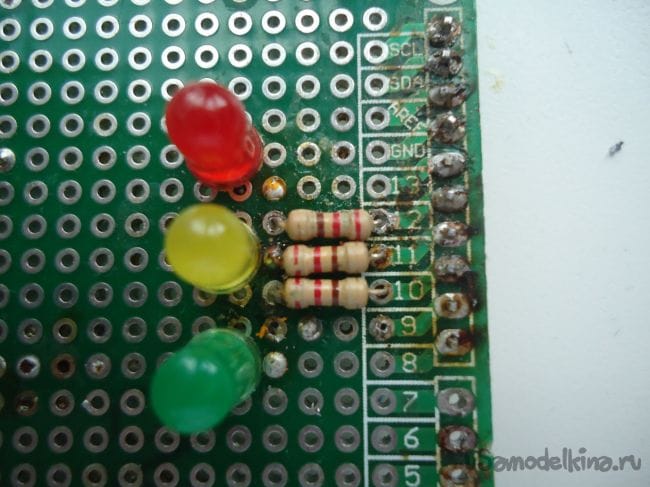

Первый - шилд

Извиняюсь за его качество
делаем очень простую пайку, к 12, 11 и 10 выходу припаиваем сопротивление 220 ом и к ним светодиоды 12 - красный, 11- желтый, 10 - зеленый и все это выводим в любое GND

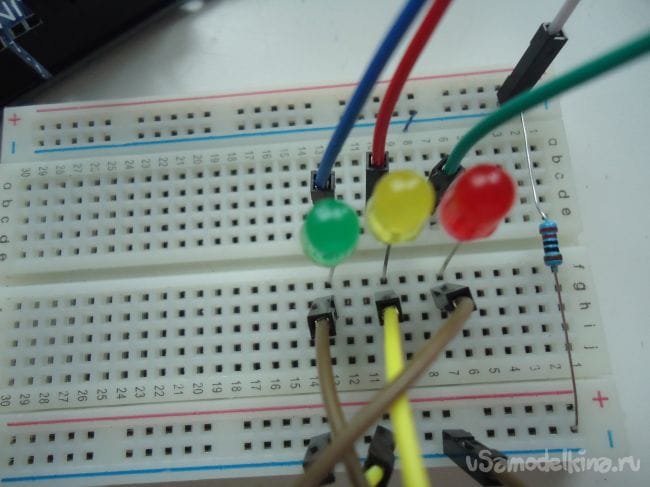

Второе - макетная плата

Тут все еще проще, просто как и на шилде проводим к светодиодам провода все выводим к минусу, а там добавляем сопротивление перекинув его на другой минус и там провести провод в GND.

А вот программа на светофор

void setup(){
    pinMode( 12, OUTPUT );
    pinMode( 11, OUTPUT );
    pinMode( 10, OUTPUT );
}

void loop(){
    digitalWrite(12,HIGH );
    delay( 3000 );
    digitalWrite(11,HIGH );
    delay( 1000 );
    digitalWrite(12,LOW );
    digitalWrite(11,LOW );
    digitalWrite(10,HIGH );
    delay( 3000 );
    digitalWrite(10,LOW );
    delay( 500 );
    digitalWrite(10,HIGH );
    delay( 500 );
    digitalWrite(10,LOW );
    delay( 500 );
    digitalWrite(10,HIGH );
    delay( 500 );
    digitalWrite(10,LOW );
    delay( 500 );
    digitalWrite(10,HIGH );
    delay( 500 );
    digitalWrite(10,LOW );
    digitalWrite(11,HIGH );
    delay( 2000 );
    digitalWrite(11,LOW );

}



Вот и все, надеюсь у вас все получится!!!
