Зажигалка «20 на 15»


Всем доброго времени суток , сегодня хочу Вам показать как я сделал зажигалку из водопроводного переходника(пол дюйма на три четверти) .



Для изготовления зажигалки мне понадобилось:

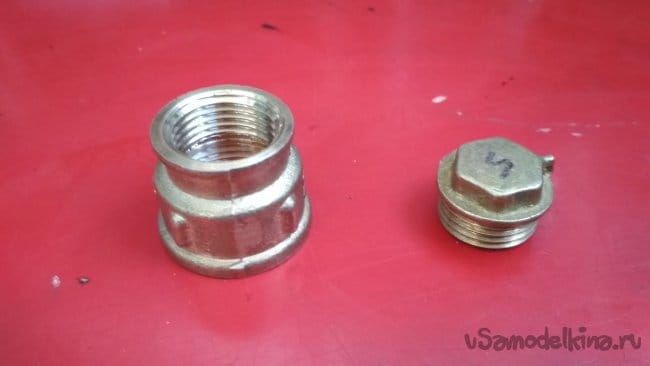

переходник (1/2 на 3/4)
заглушка (1/2)
латунные прутки разных диаметров
латунь листовая
гайки, болтики (м3, м3,5, м4)
различные мелочи из советских электро деталей.

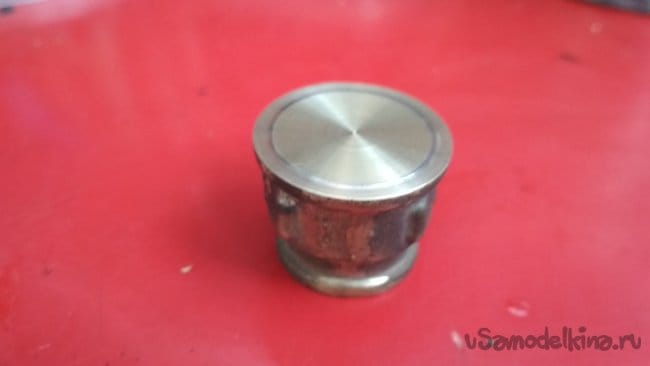

И так для начала я обточил переходник дремелем, убрал все швы и не ровности. После чего заглушил отверстия с большим диаметром (3/4) и обточил на токарном станке

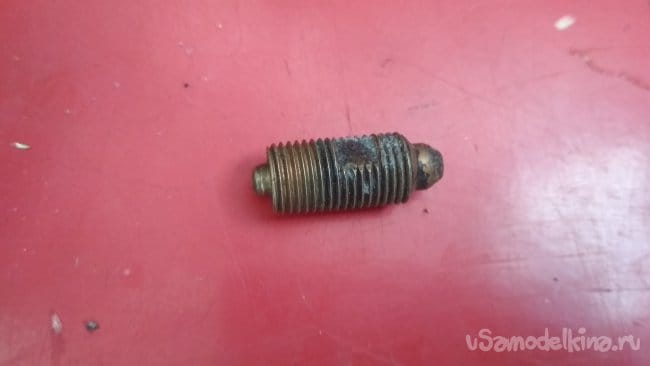

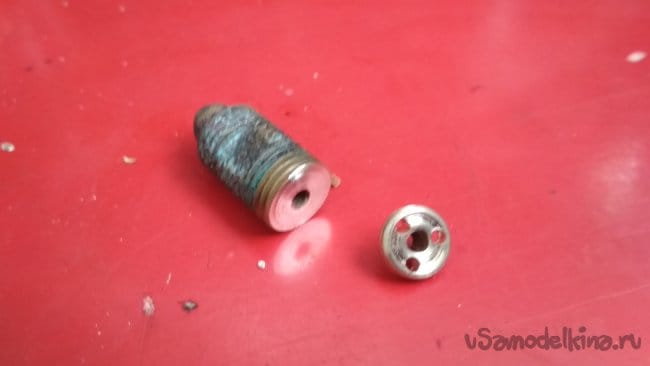

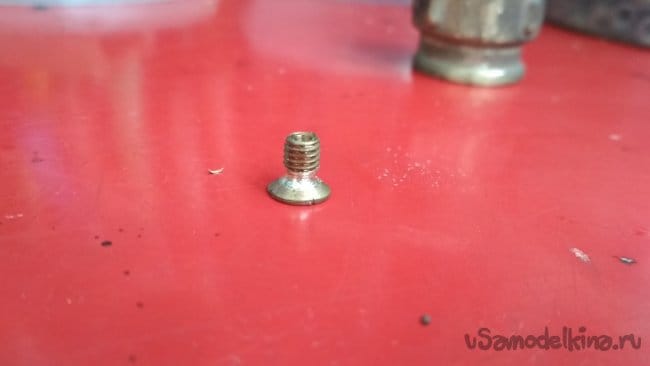

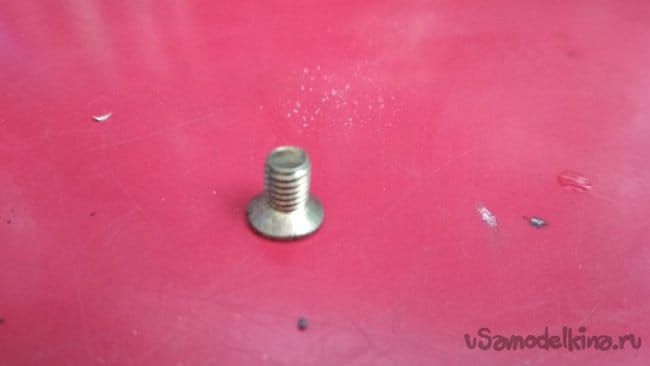

Основа корпуса в принципе готова переходим к навесному. Крепление фитиля я изготовил из латунного болта на м5

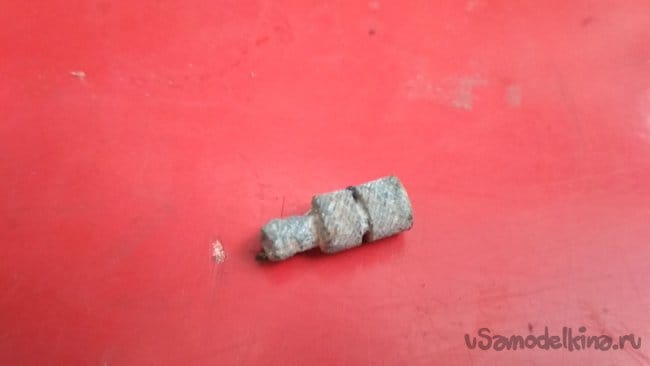

( сделал паз под резиновый уплотнитель и просверлил сквозное отверстие в болте под фитиль )

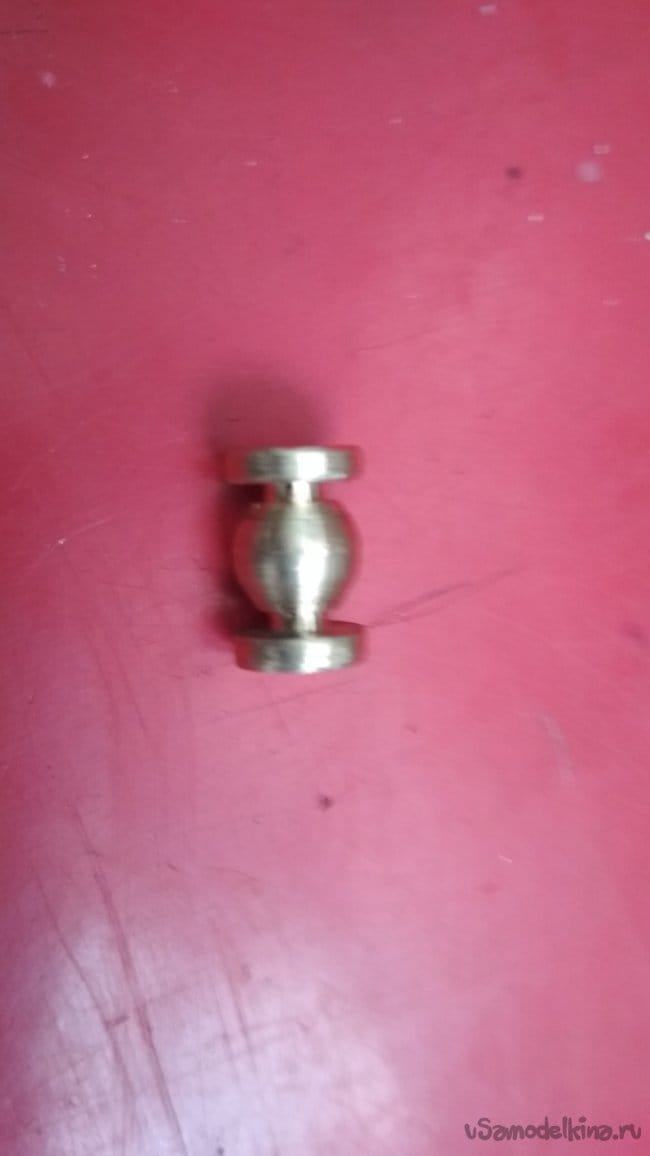

Затем из латунного прутка на 12 мм.

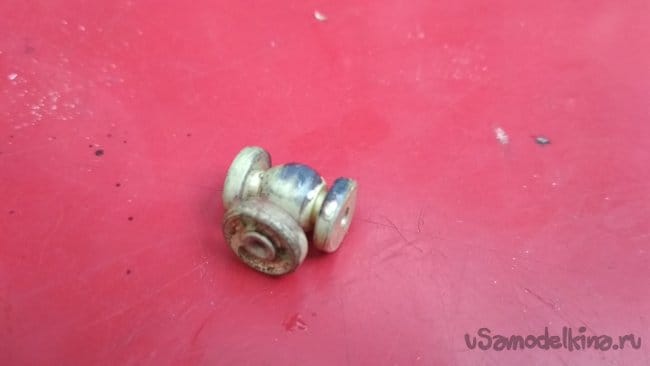

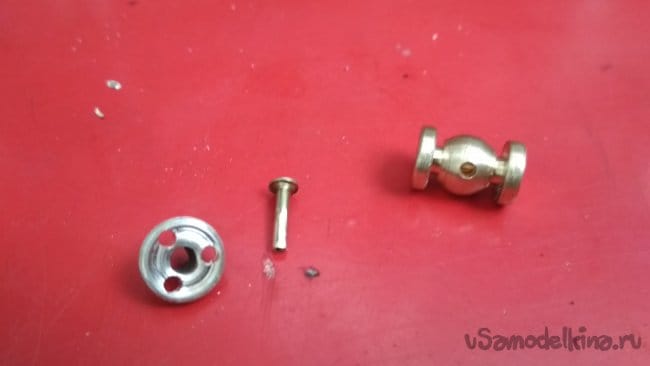

Я выточил миниатюрный краник (задвижку)

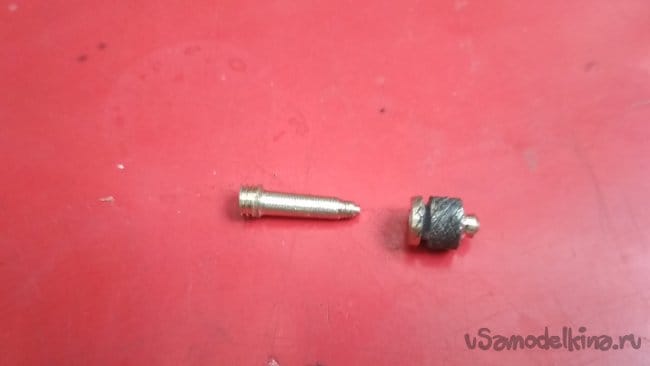

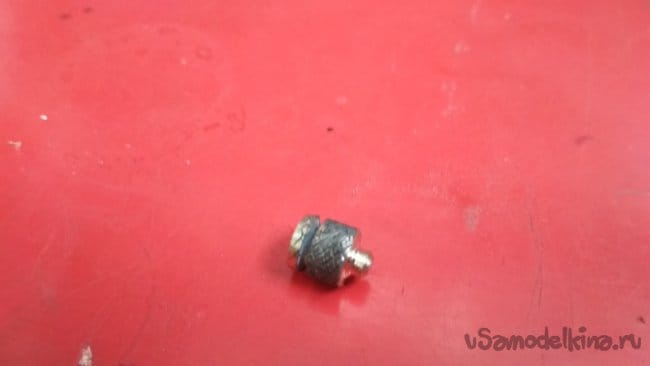

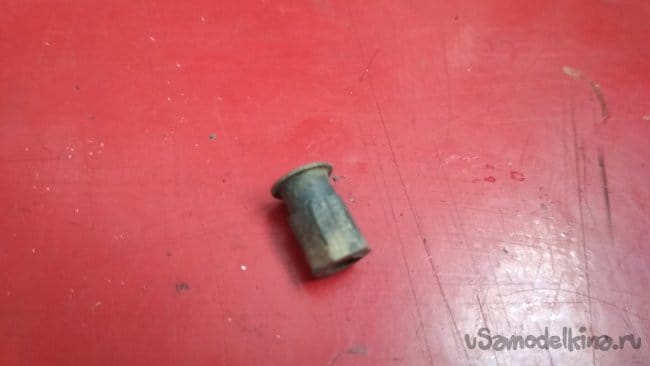

Вентиль на кран изготовил из латунной детали по моему из советской горелки

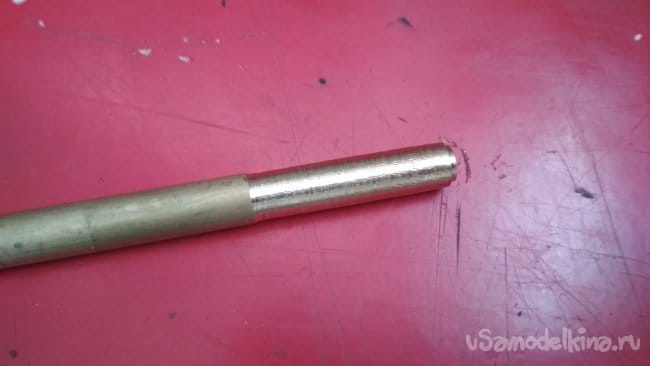

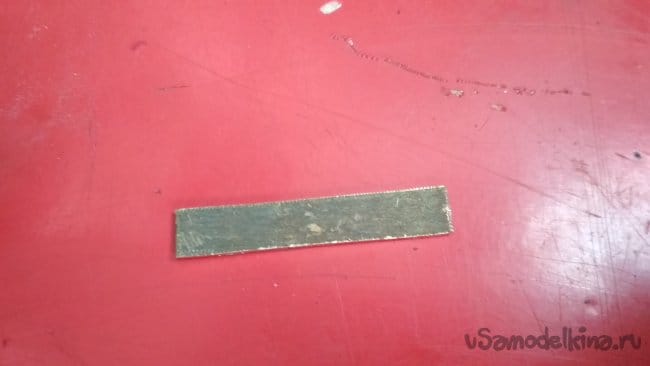

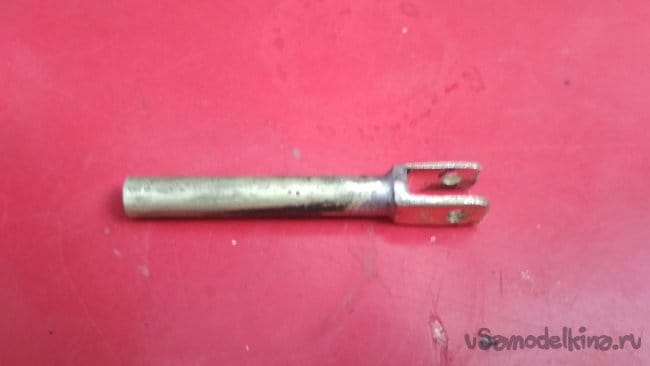

Далее из прутка на 5 мм и листовой латуни была изготовлена деталь для крепления колесика кремния

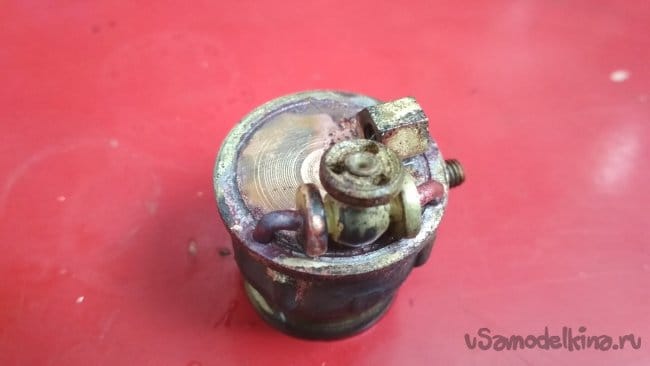

Всё навесное припаял к корпусу зажигалки

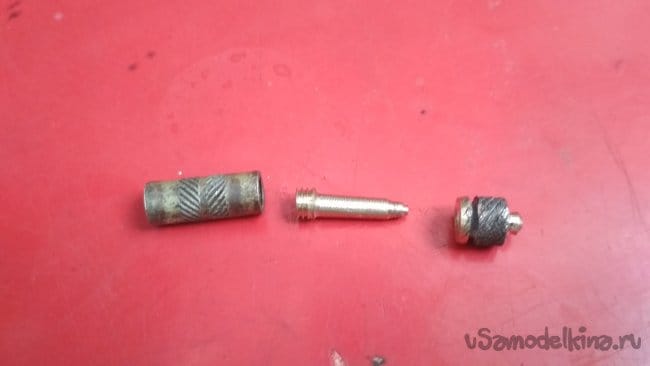

Итак картинка вырисовывается теперь нужно сделать крышку для фитиля и крепления для нее. Для крышки я использовал запчасти от советских электро деталей кое что отрезал кое-где под точил и получилась вот такая крышка для фитиля из трех деталек, которые в дальнейшем спаяю в одно целое.

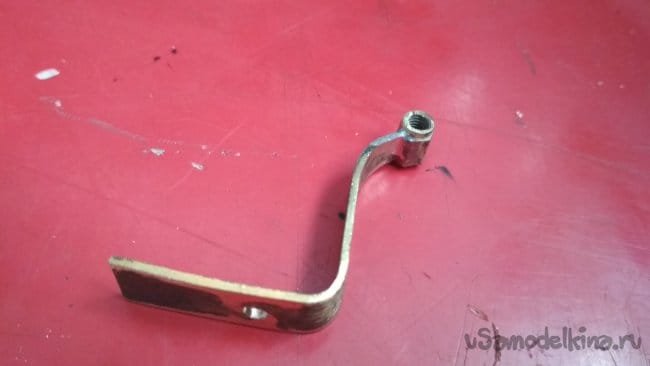

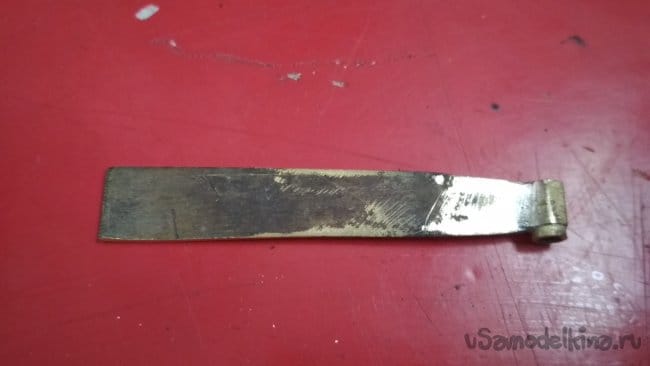

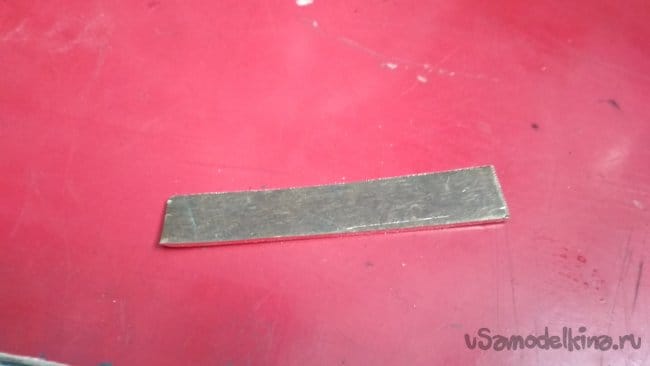

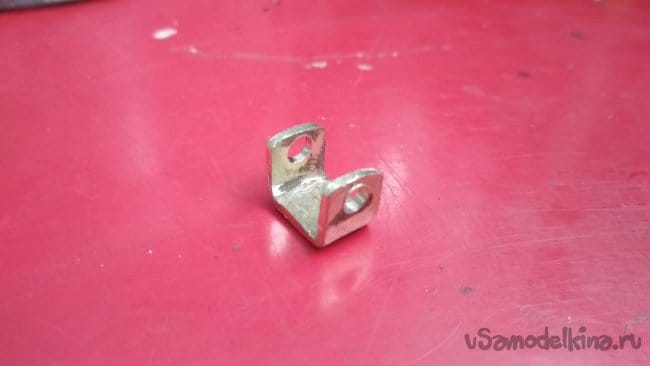

Для крепления крышки я изготовил кронштейн и держатель из листовой латуни и гайки на м4, который соединил между собой латунным болтом на м4.

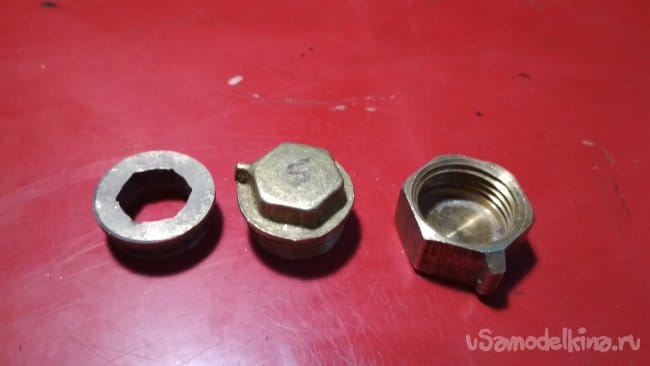

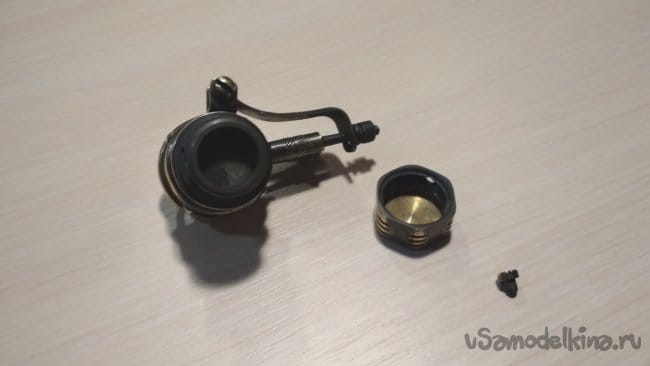

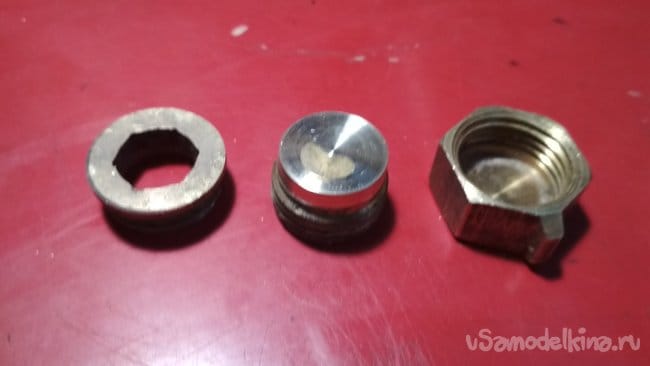

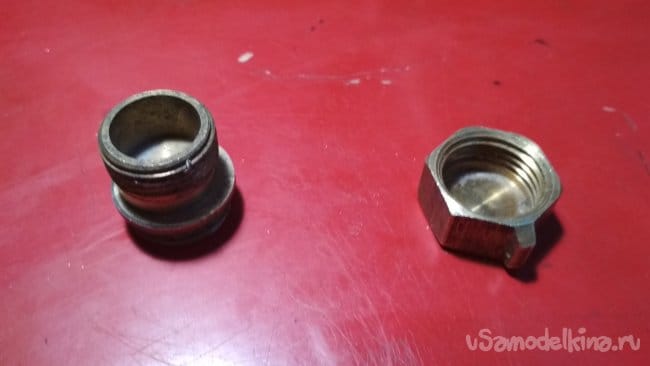

Ну что зажигалка почти готова осталось сделать одну деталь крышку для заправки зажигалки бензином . Сначала я хотел сделать крышку из просто заглушки, но она показалась мне какой-то скучной и я решил а почему бы не сделать там еще один отсек для запасного фитиля и кремния , короче собрал такую конструкцию из двух заглушек ( мама , папа ) и части от кран буксы

Все обточил и спаял в одну деталь

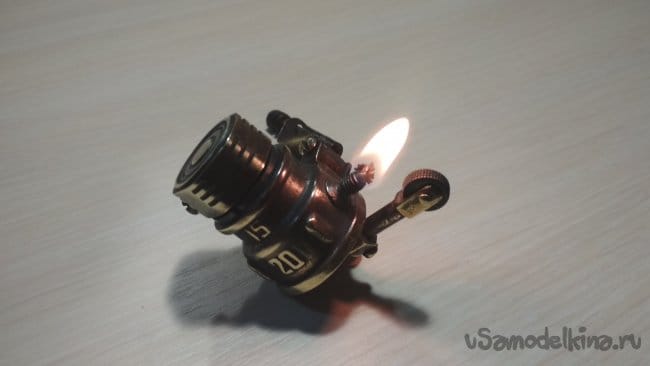

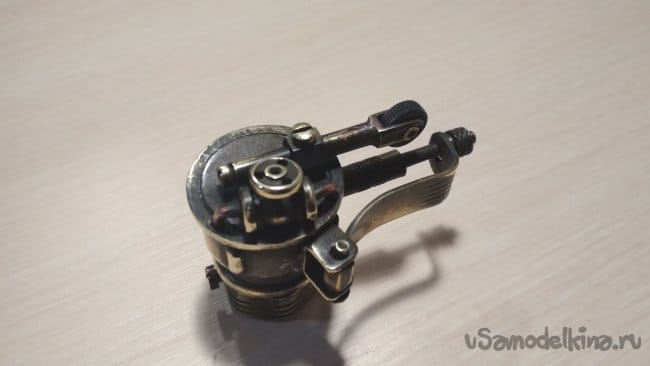

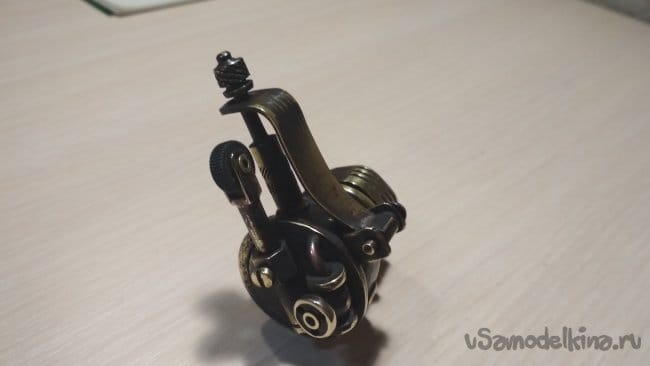

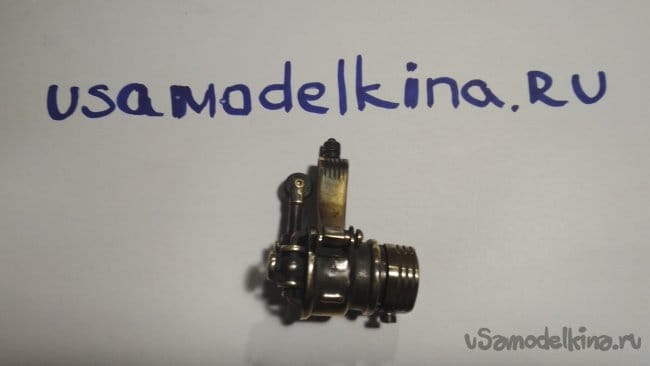

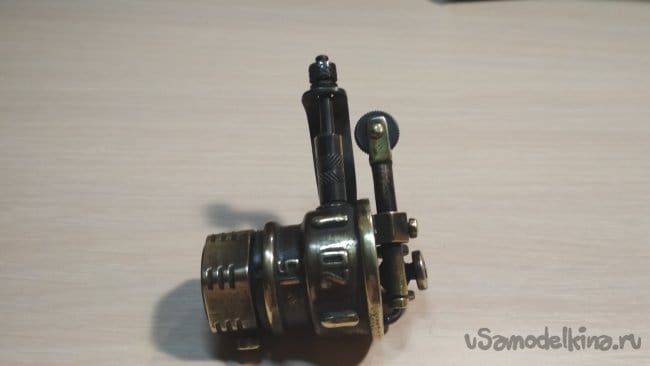

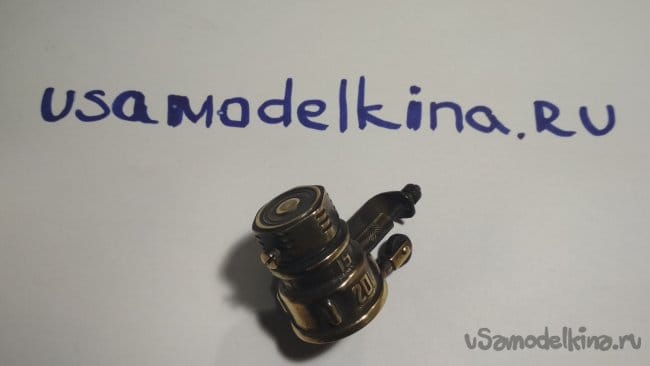

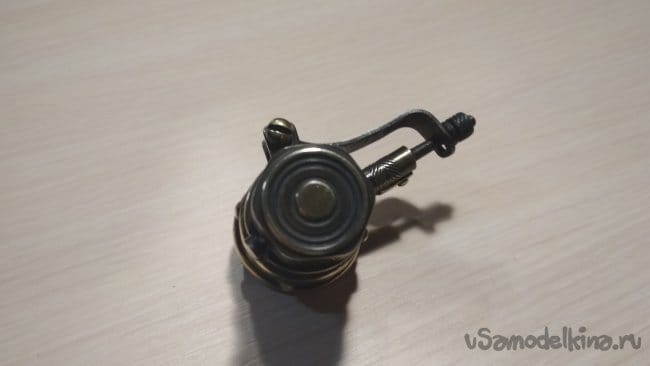

Теперь все детали готовы )))) к следующему шагу а именно, нужно все вычистить, отполировать и нанести патину с помощью паров аммиака, затем с легка снова отполировать. В итоге после проделанных манипуляций получилась вот такая зажигалка "20 на 15".







Всем большое спасибо за внимание к моему посту кому интересно мое творчество заходите в гости! Всем Спасибо!
