    Светодиодная гирлянда на искусственную ёлочку

    maxi.mus

    На каждый Новый год я собираю искусственную ёлочку. Ставлю её на кухне — настроение как-то сразу поднимается. Ну, вдруг, подумал — чего-то не хватает. Не было на ней какого-нибудь светящегося украшения. Полез в загашник, и кое-что нашёл — для светодиодной гирлянды.

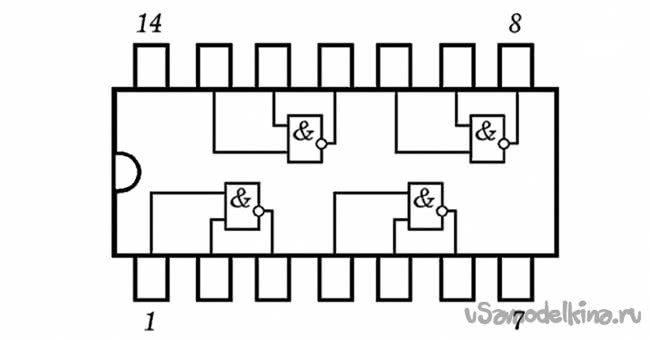

    Итак, решил собрать простейший сверхнизкочастотный генератор на ИМС К155ЛА3 (благо в старых запасах такие микросхемы имелись) и подключить на выходе цепочку светодиодов. Микросхема К155ЛА3 содержит четыре логических элемента 2И-НЕ.

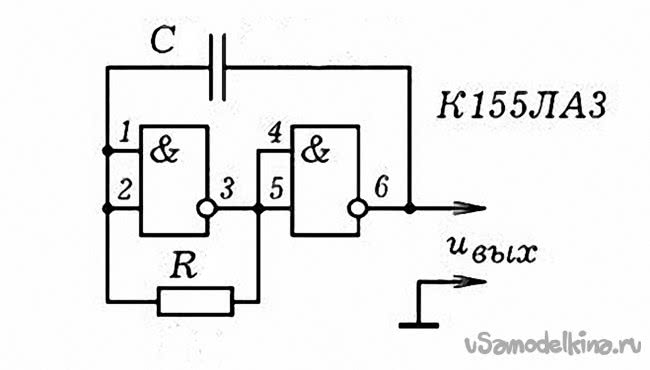

    На двух элементах очень просто реализуется генератор прямоугольных импульсов.

    Частота импульсов зависит от времени заряда конденсатора и определяется по формуле: τ=RC. Подбирая номиналы сопротивления и ёмкости, можно будет менять частоту следования импульсов и, следовательно, время горения цепочки светодиодов.

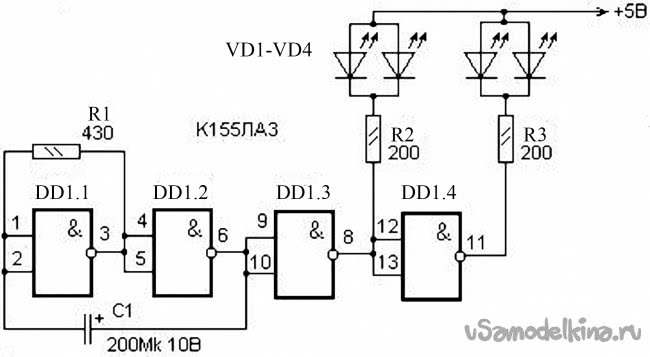

    Принципиальная схема устройства приведена на рисунке.

    На элементах DD1.1 и DD1.2 собран собственно генератор. К выходам элементов DD1.3 и DD1.4 через резисторы R2 и R3 подключены две цепочки светодиодов VD1-VD4 разных цветов (нашёл у себя зелёные и красные светодиоды АЛ307). Таким образом, при работе устройства гирлянды зелёных и красных светодиодов включаются попеременно, как бы перемигиваясь.

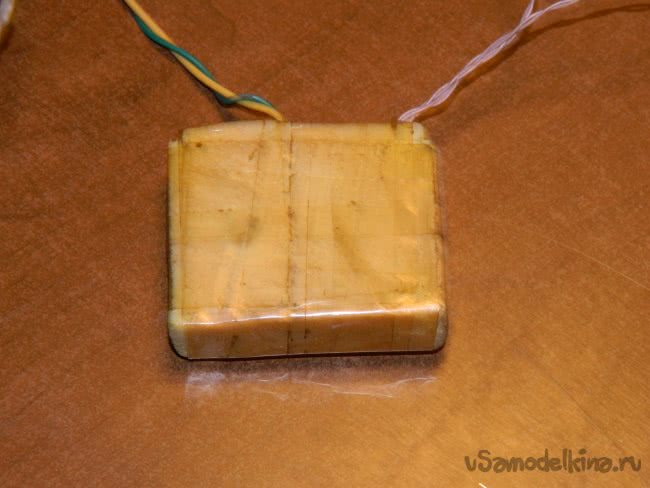

    Сборка заняла от силы полчаса времени. Для начала спаял схему (навесным монтажом) и поместил её в коробочку из пенопласта.

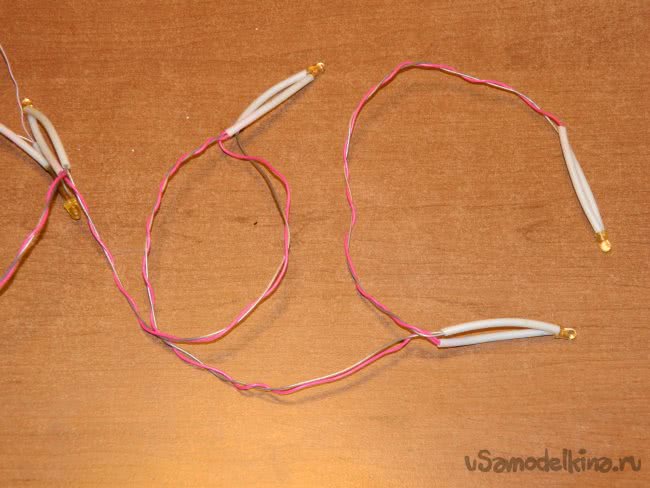

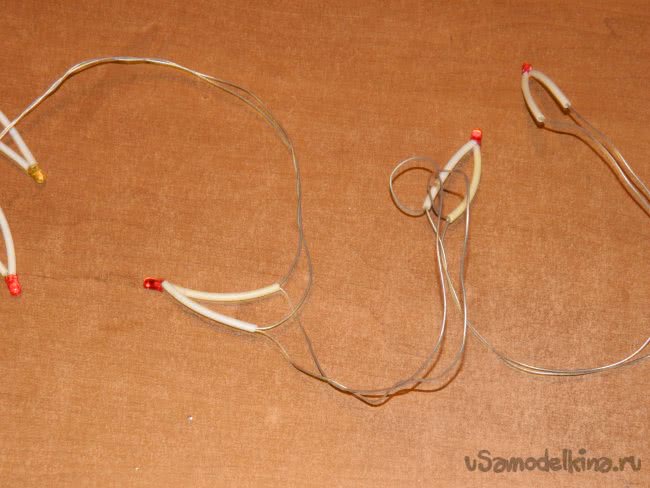

    Затем спаял цепочки светодиодов.

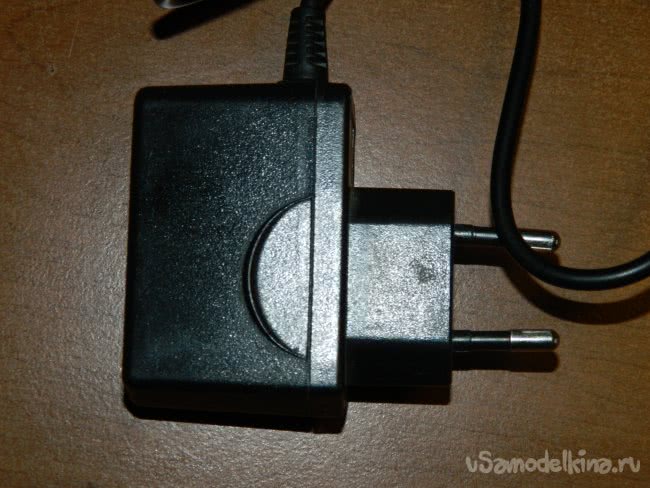

    В качестве источника питания использовал блок зарядки от мобильного телефона.

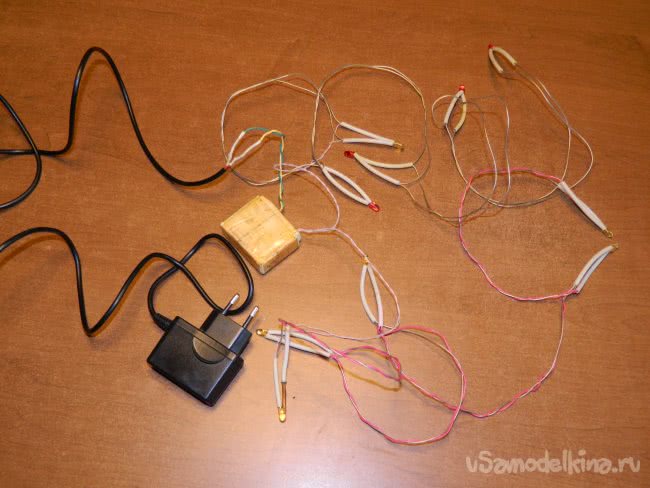

    Всё, гирлянда готова – можно ёлочку наряжать!
