    Гидравлический пресс из домкрата

    Ngafurov

    Ранее я строил прессы из подручного металлолома, они получались тяжелыми и сложными в транспортировке. Так как цена металла взлетела до небес, строить пресс из металлопроката было бы расточительством и я решил подойти к этому вопросу с другой стороны, используя современные технологии.

    Купил на авторынке домкрат на 16т (больше не было, да и для легкового автомобиля такого усилия более чем достаточно).

    Итак, требования к прессу я поставил такие:
    — экономный расход металла, легкий;
    — нагрузка на раму под домкрат 16т;
    — разборный, для возможности транспортировки;
    и принялся за чертежи.

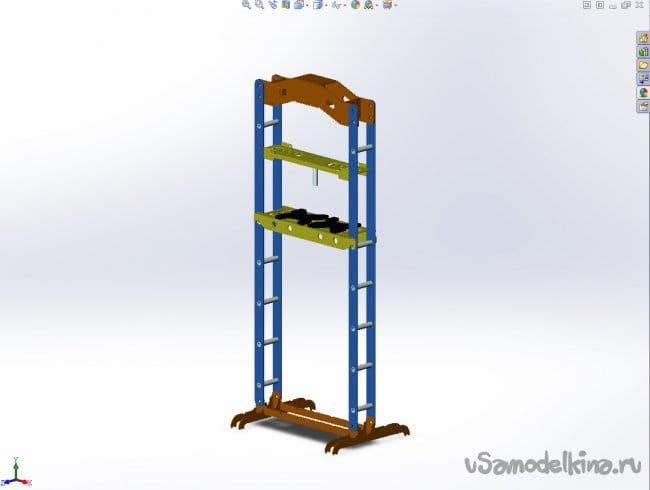

    Получилась следующая 3D модель, вес модели 29 кг:

    Из этой модели составил раскрой металла для лазерной резки и изготовил необходимые детали в специализированной фирме.

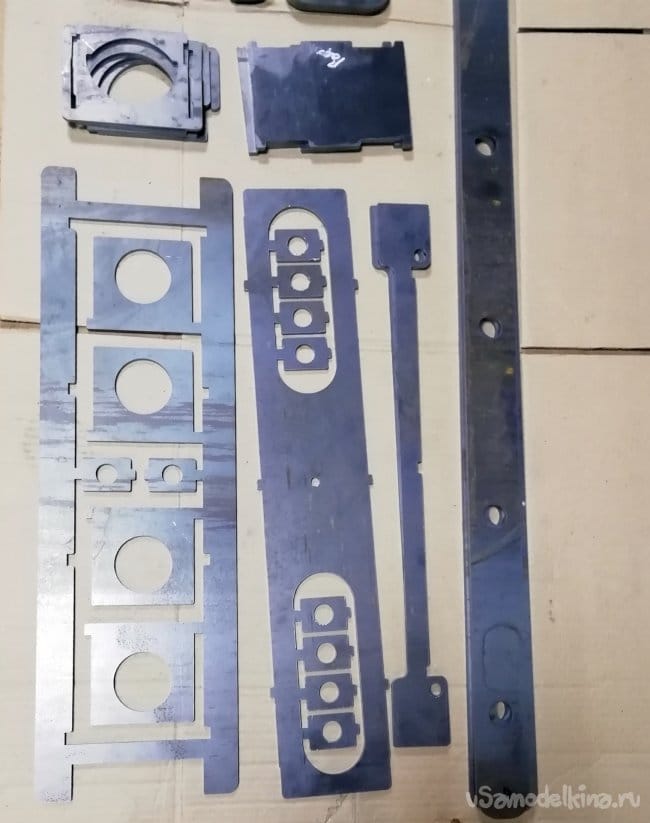

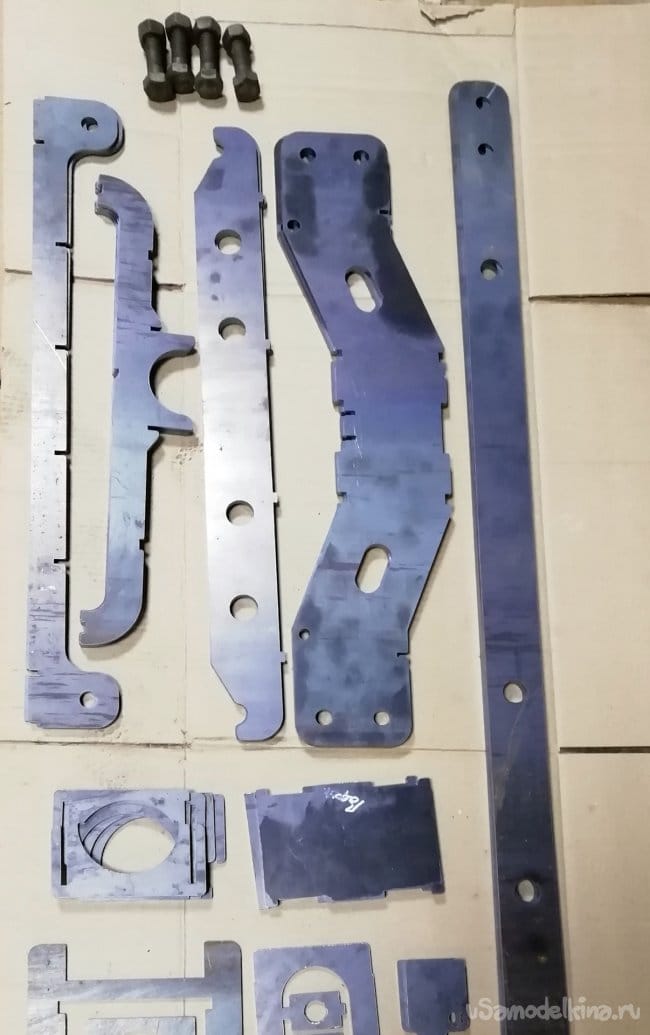

    Детали пресса, изготовленные путем лазерной резки:


    Настал черед собрать все это в единую конструкцию. Я заботливо предусмотрел замковые соединения деталей, чтобы свести к минимуму возможные ошибки при сварке, увеличить жесткость рамы и уменьшить нагрузку на сварные швы в процессе эксплуатации.
    Готовый пресс на 16т:

    Нельзя не отметить регулируемые опоры пресса, т.к. полы в гараже не ровные, пришлось повозиться и предусмотреть на ножках регулировочные болты.

    Для тех, кому будет интересно, здесь я выложил ускоренное видео процесса сборки пресса.


    Вопросы задавайте в комментариях, постараюсь ответить всем.
    2 ответа

    Добавить комментарий

    Гость Наиль
    Гость Александр,

    Спасибо за высокую оценку моей работы!

    Гость Александр

    Молодец! Просто ,дёшего и "сердито"! Я изготовил подобный пресс, но для усиления площадки добавил ещё ребро жесткости! Молодец мужик!
