Доброго Всем времени суток!

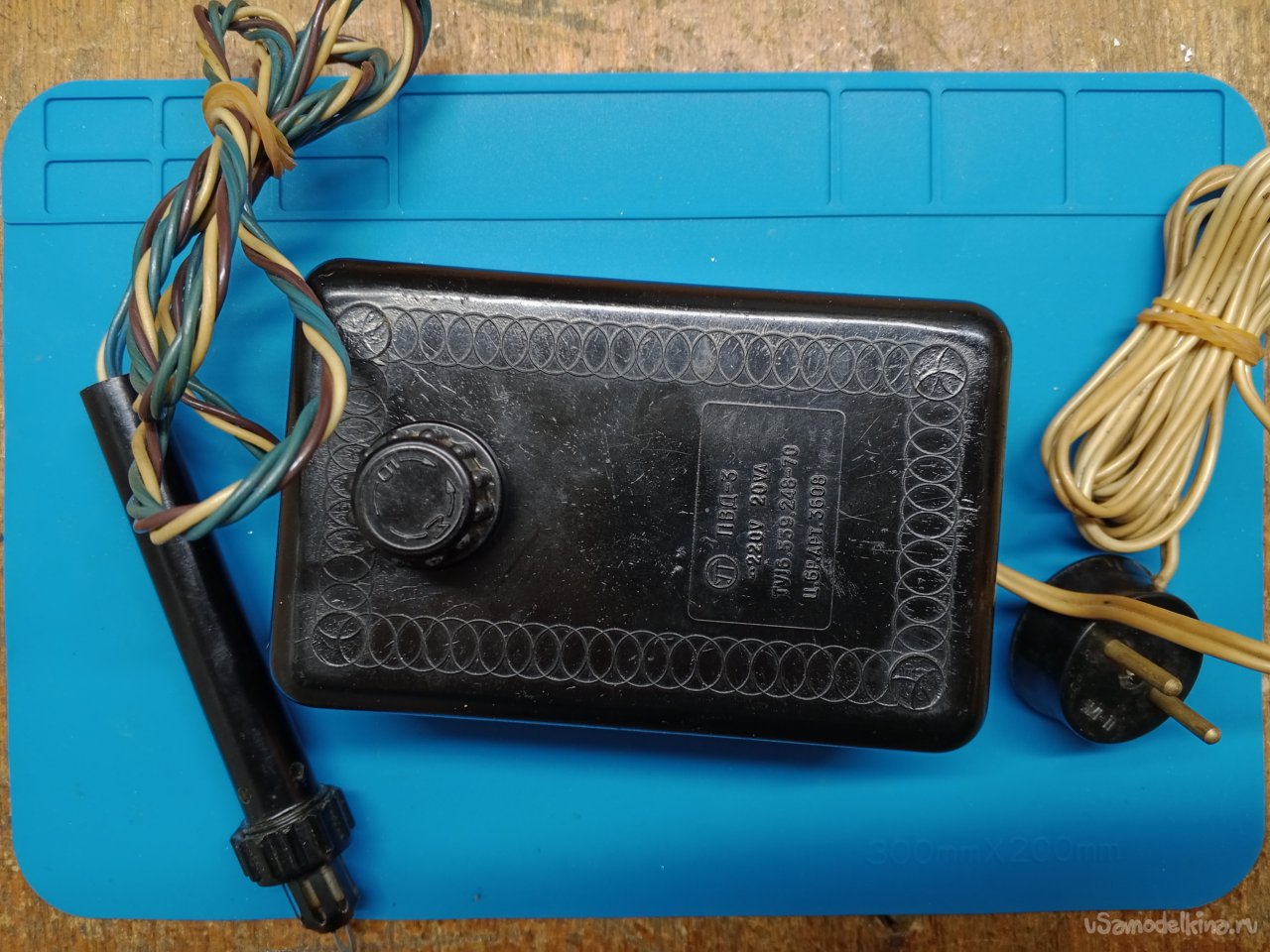

Пролистывая объявления из серии «СССР», на знакомой всем посреднической цифровой платформе, попалось мне объявление по продаже ПВД – 3, прибора для выжигания (выжигателя) в карболитовом корпусе.
Ну, не устоял я перед предложением и приобрел сие изделие, за недорого.

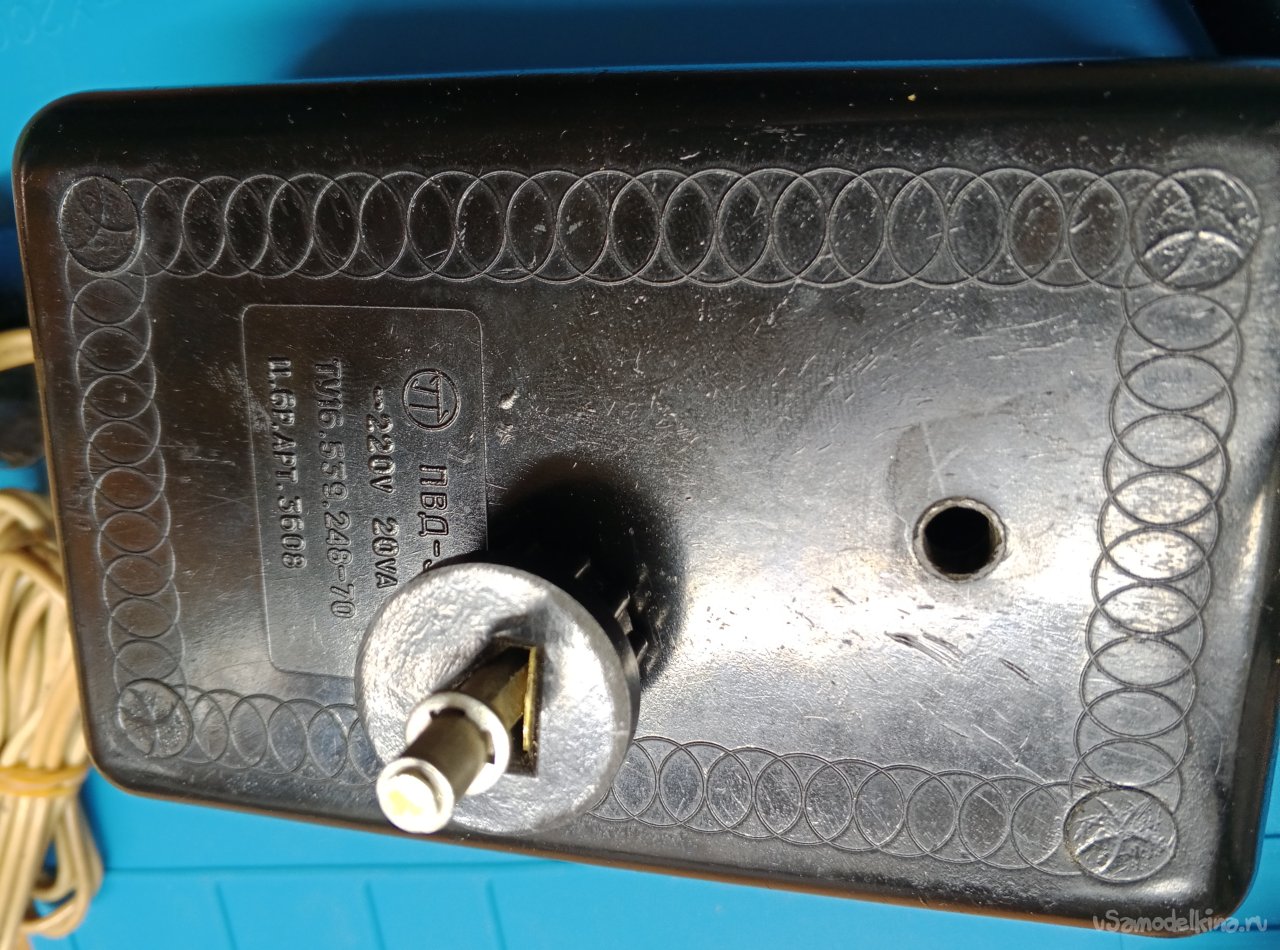

Как и было указано в описании продавца, у выжигателя сломана ручка. Сразу включать в розетку на 220, я на всякий случай не стал, мало ли что там внутри.
Нужно также разобраться, как конструктивно устроен механизм регулировки мощности нагрева, думаю - «Что за дети такие сильные пользовались выжигателем, что свернули ротор переменного резистора?».

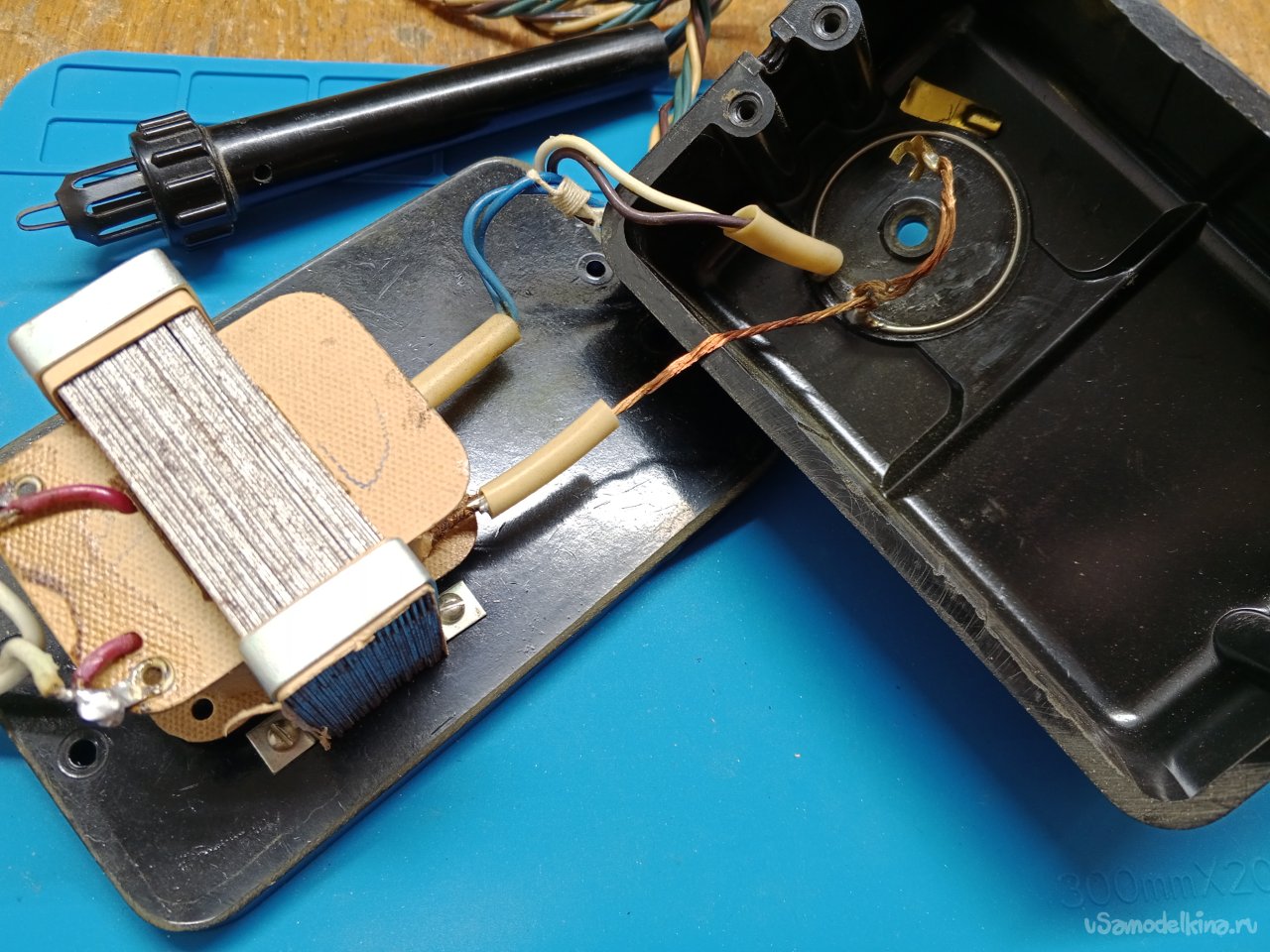

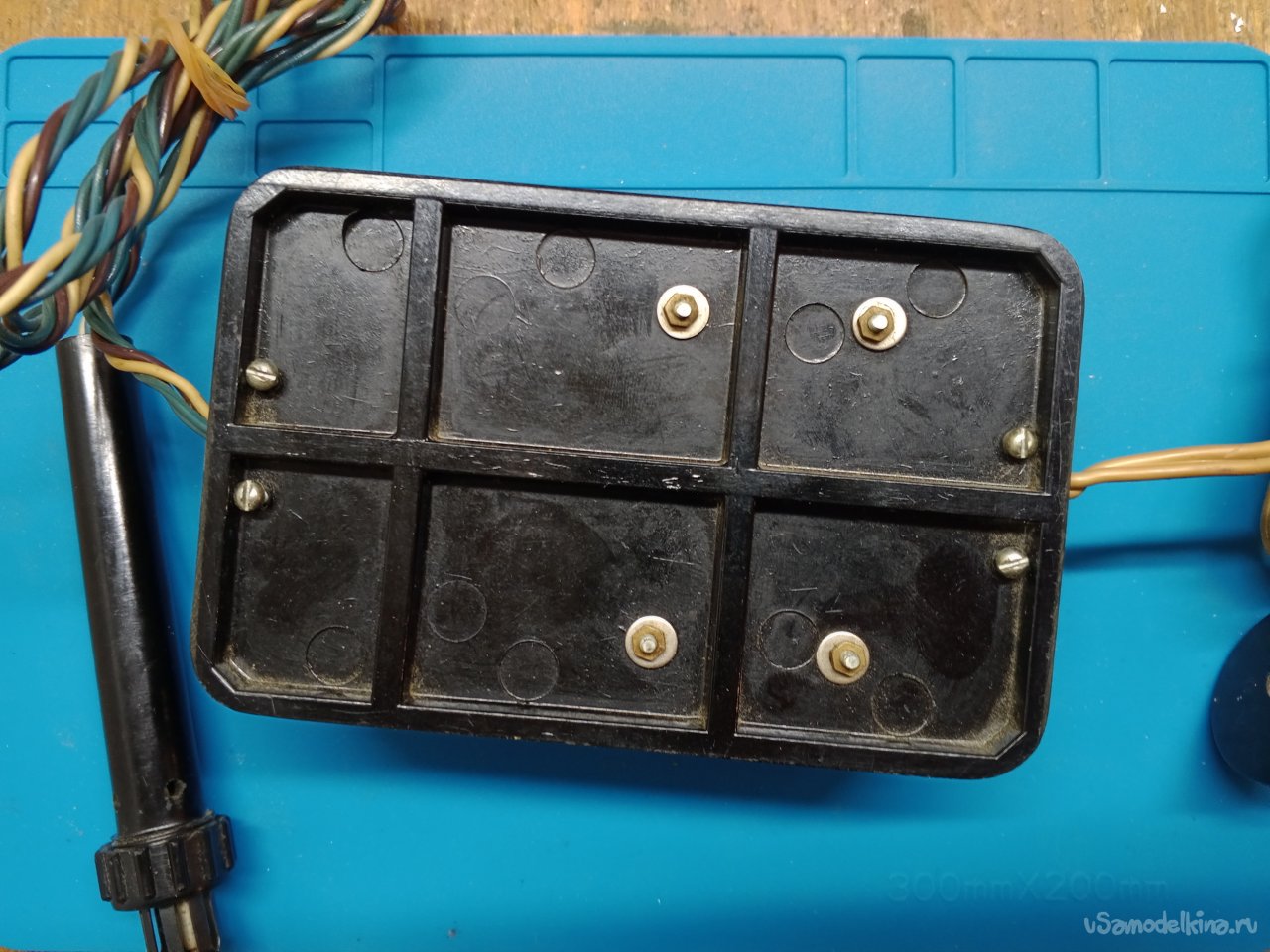

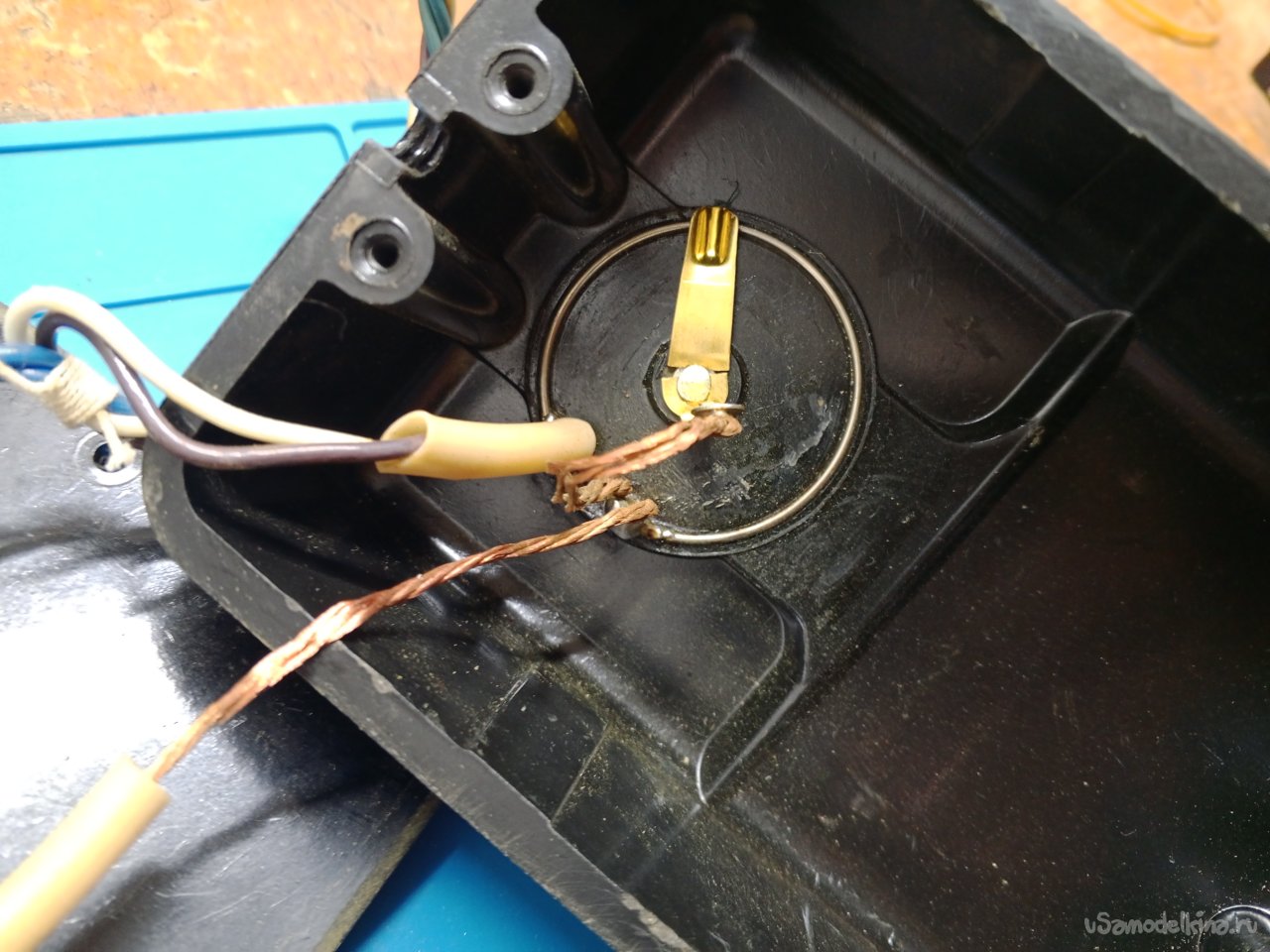

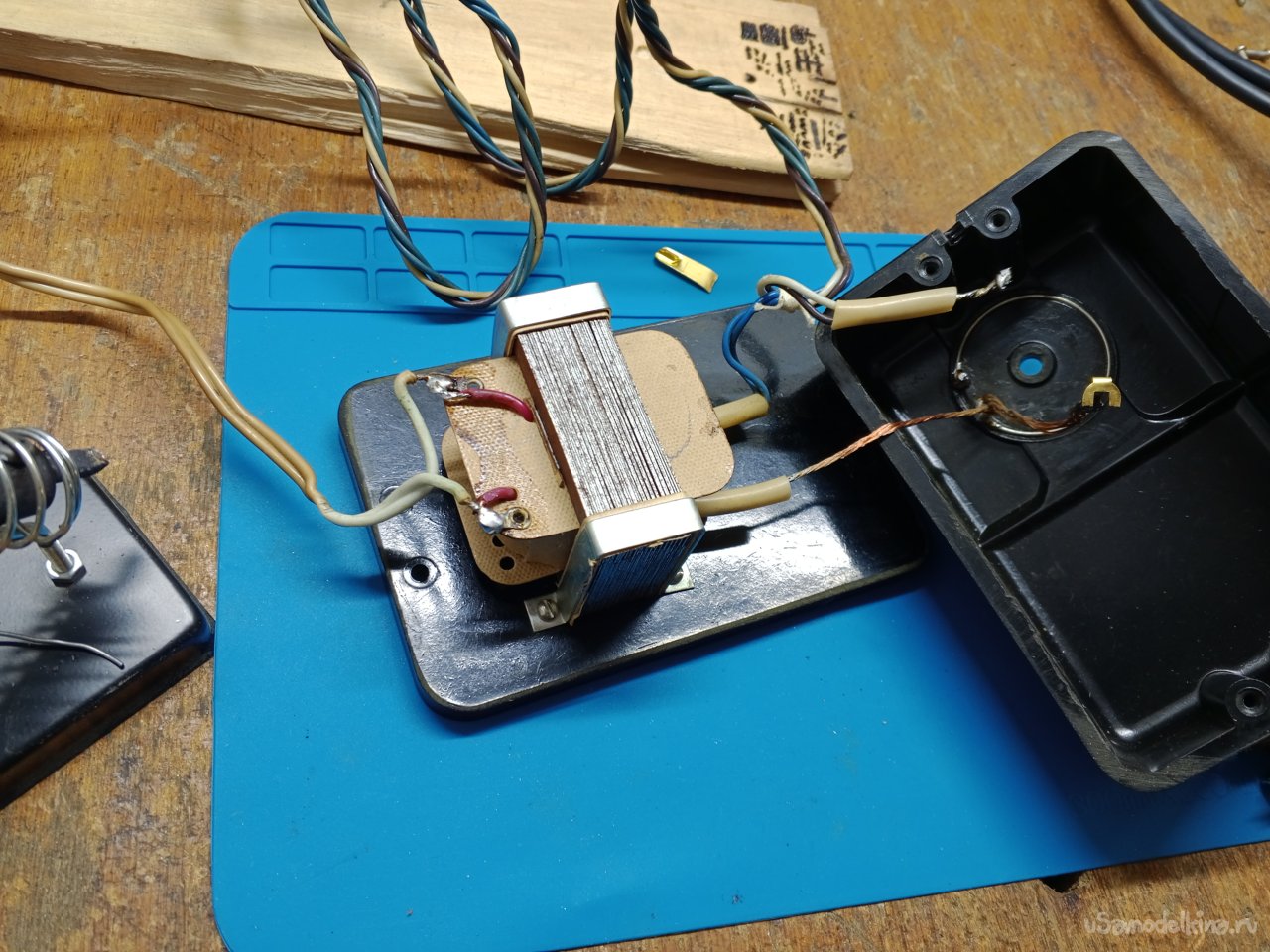

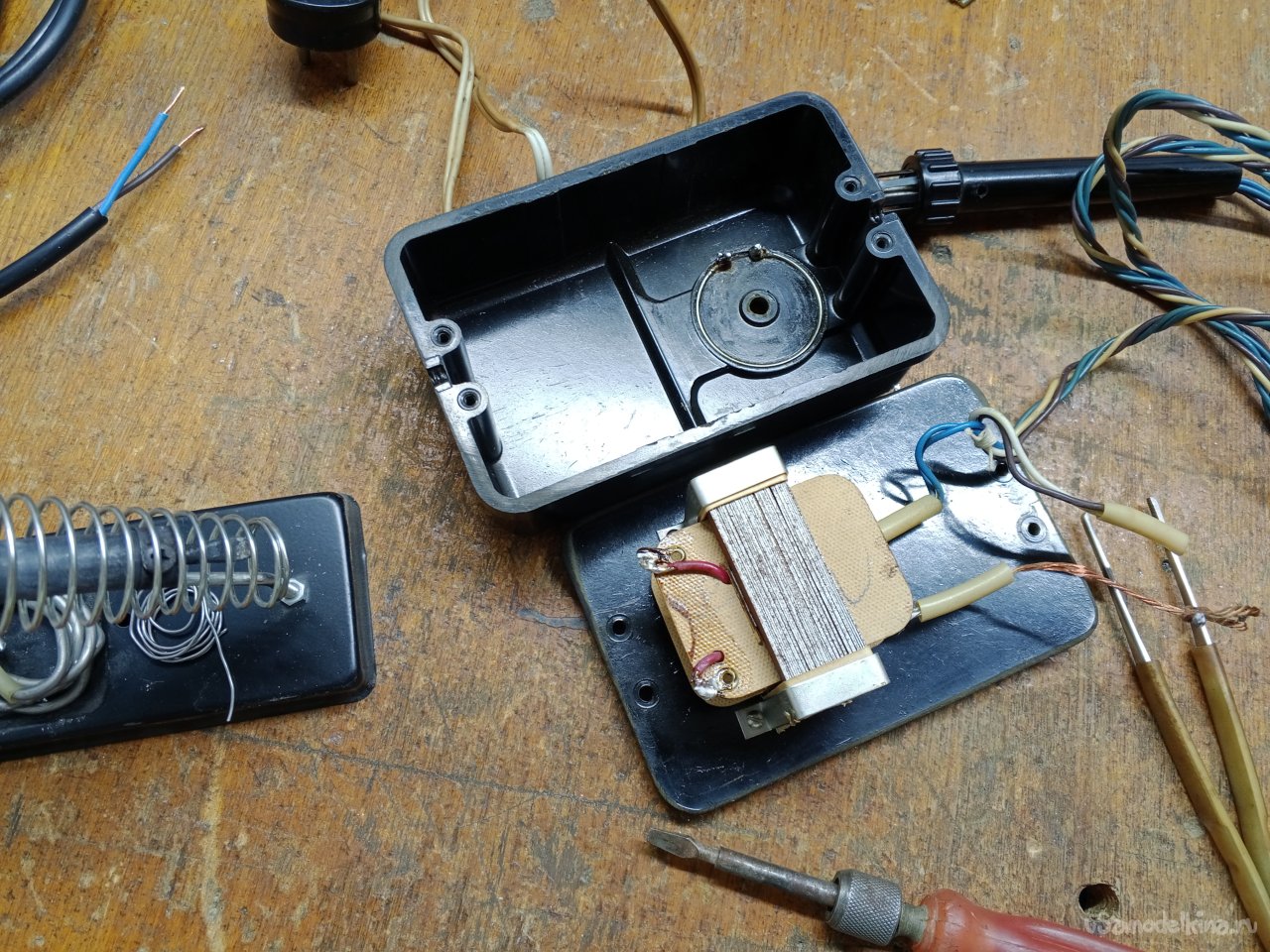

Но, вскрытие показало, как устроен механизм. Оказалось – резистивный элемент, был утоплен прямо в корпус, а металл движка (ползунка) лопнул в месте его крепления, поэтому ротор и отвалился вместе с ручкой. Под корпусом, кроме трансформатора с «толстенькими» проводами и остатками ползунка, ничего я не обнаружил. Удивлен…
ШАГ 1. Тестирование.
Подключил сетевой шнур, трансформатор гудит,

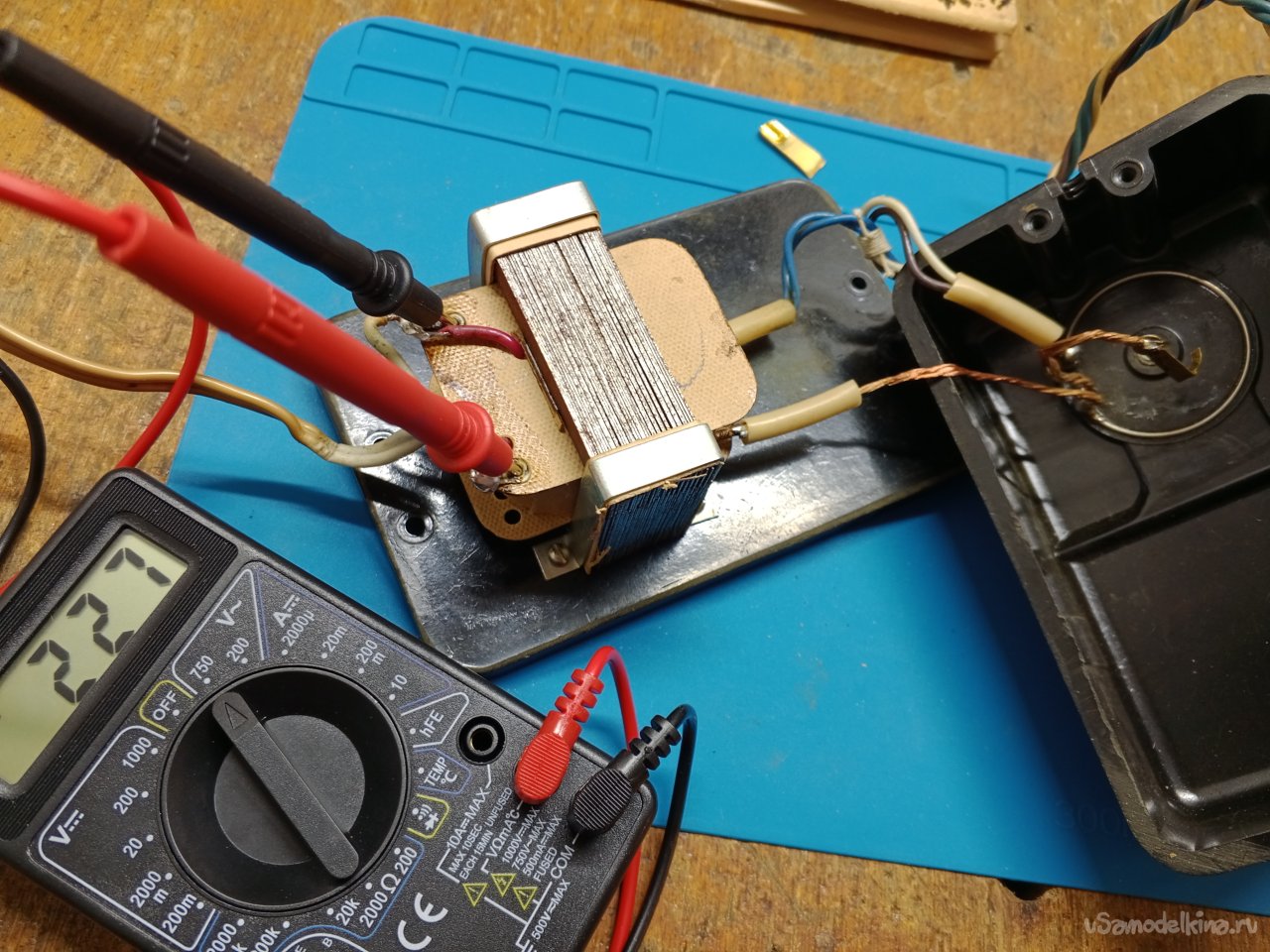

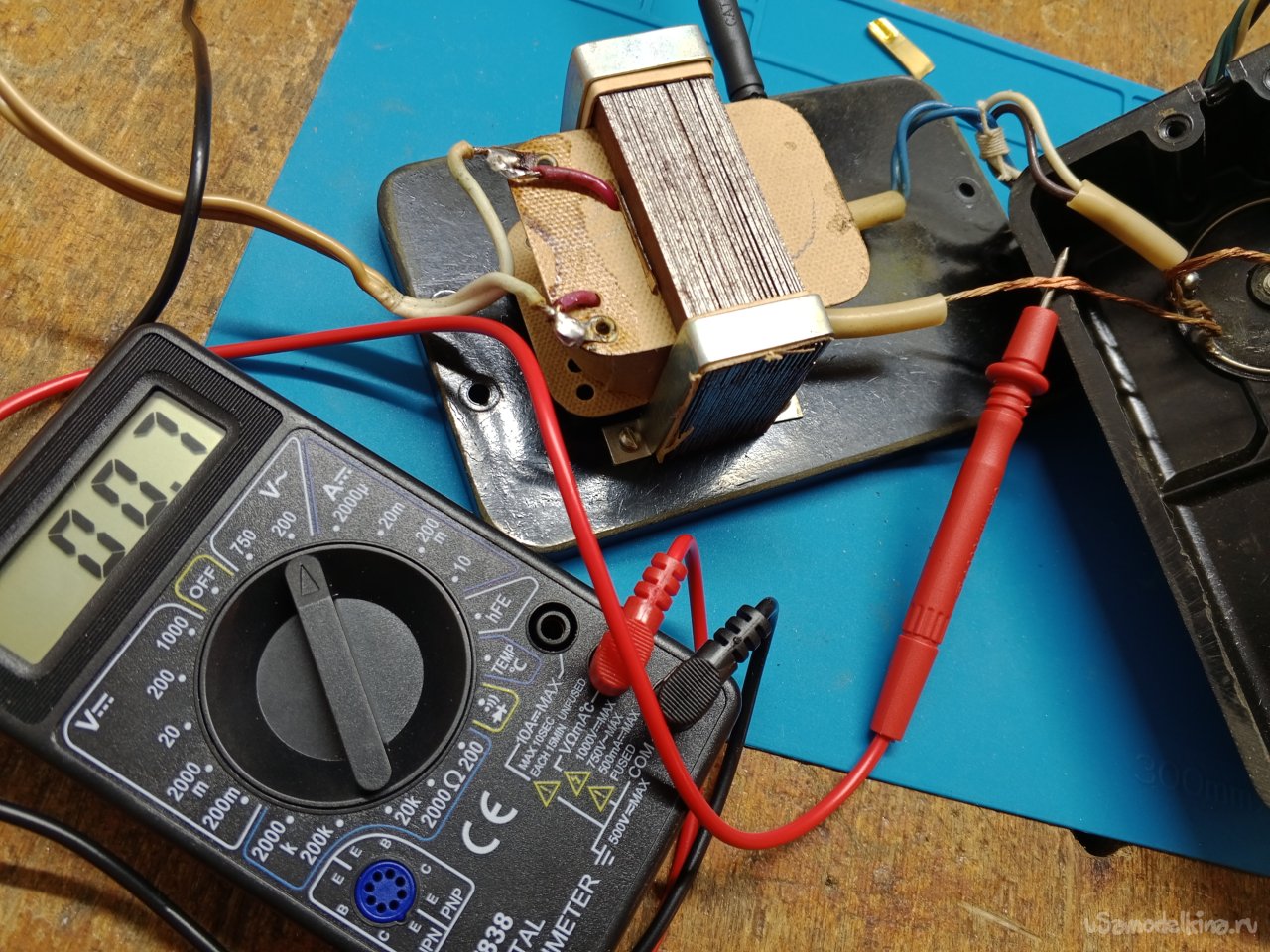

страшного ничего не происходит. Замер напряжения показал такие результаты. Интересно, на выходе меньше вольта. К сожалению, ампераж на выходе трансформатора, измерить нечем.

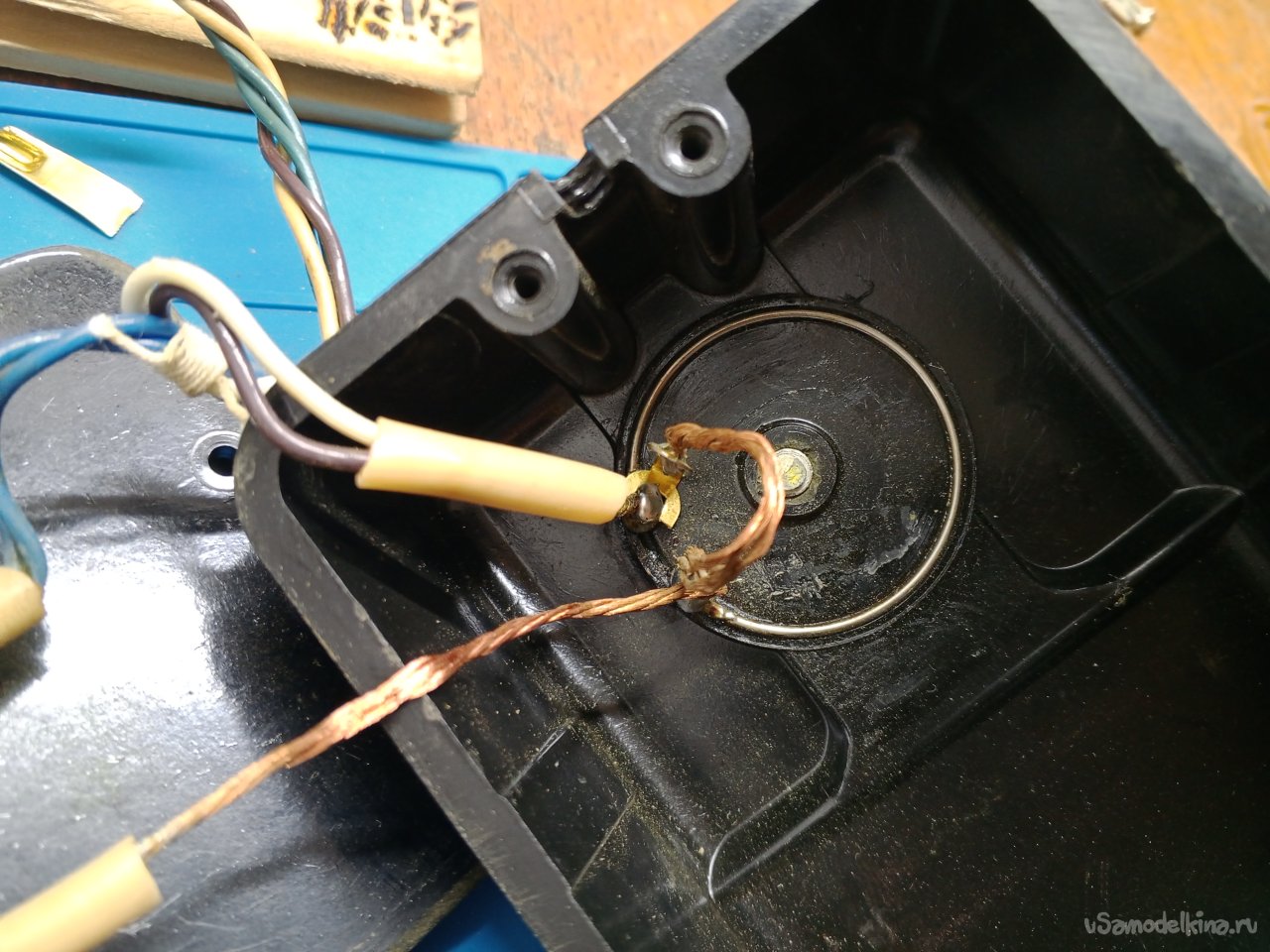

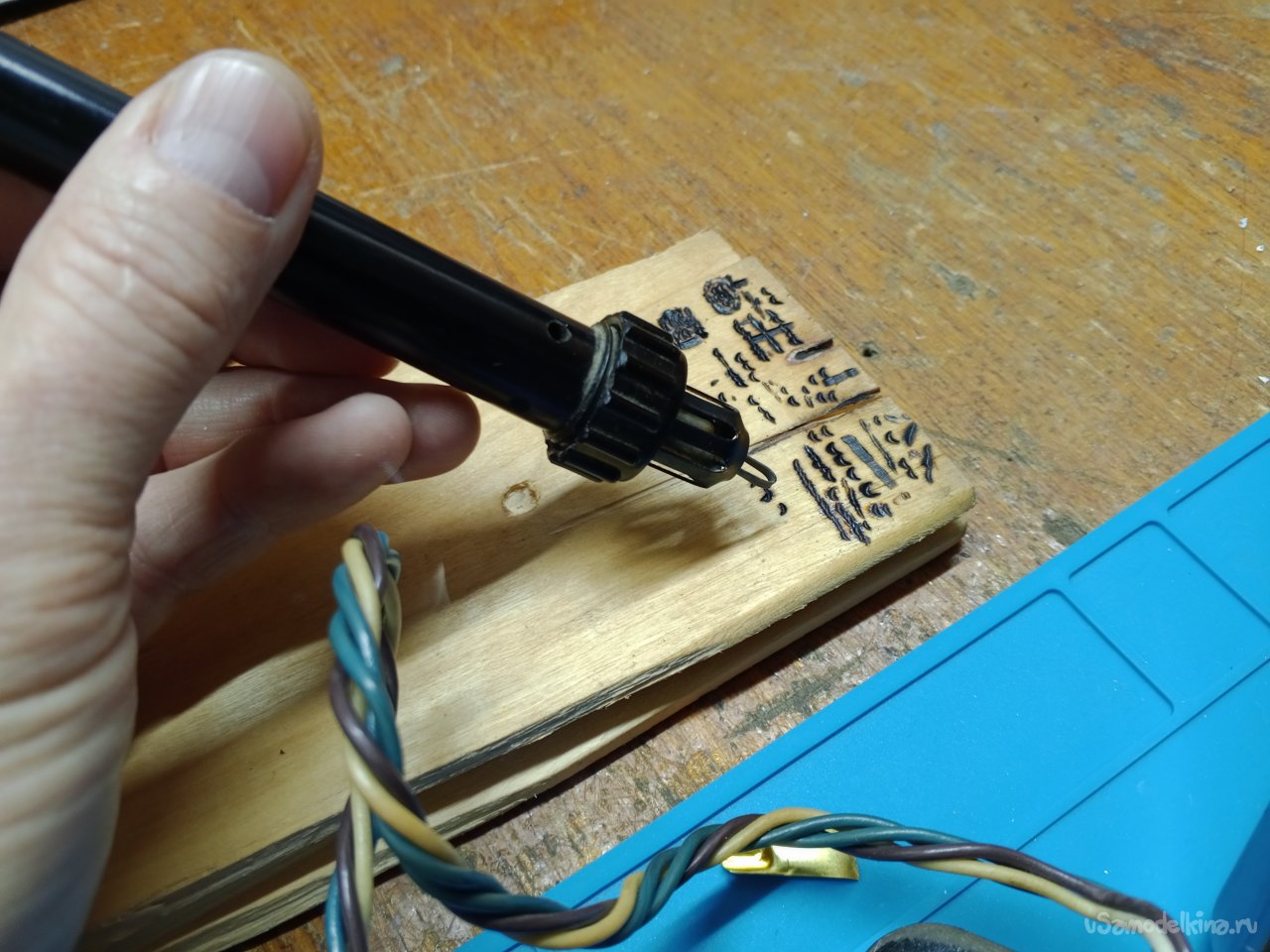

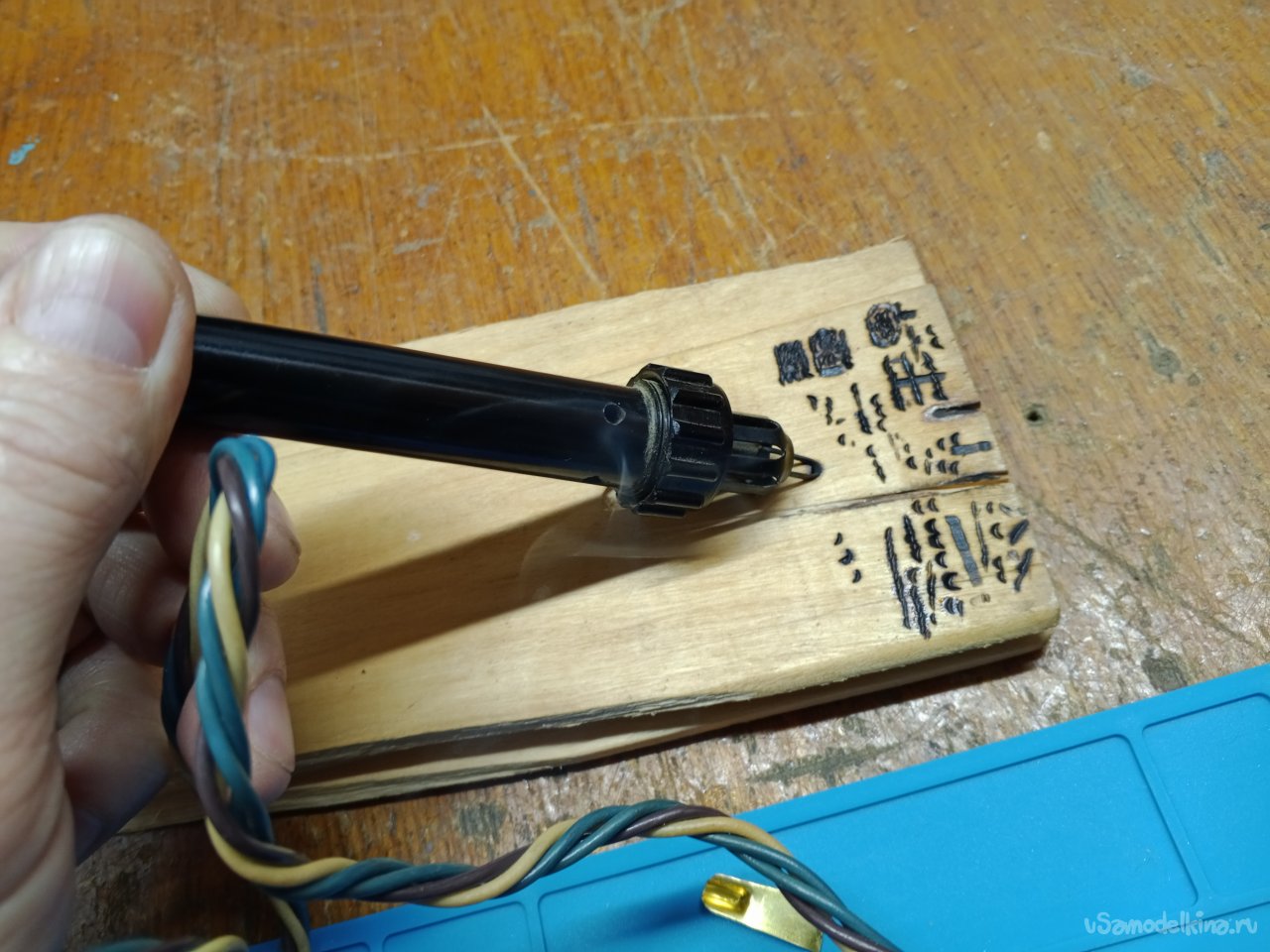

Потыкал жалом в деревяшку, выжигает, но «неохотно», потому что режим стоит «минимальный», т.е. ток проходит через полный резистивный элемент. Замкнул остаток ползунка, в место спайки проводов на держак, выжигать стало «веселее» - «полный нагрев».

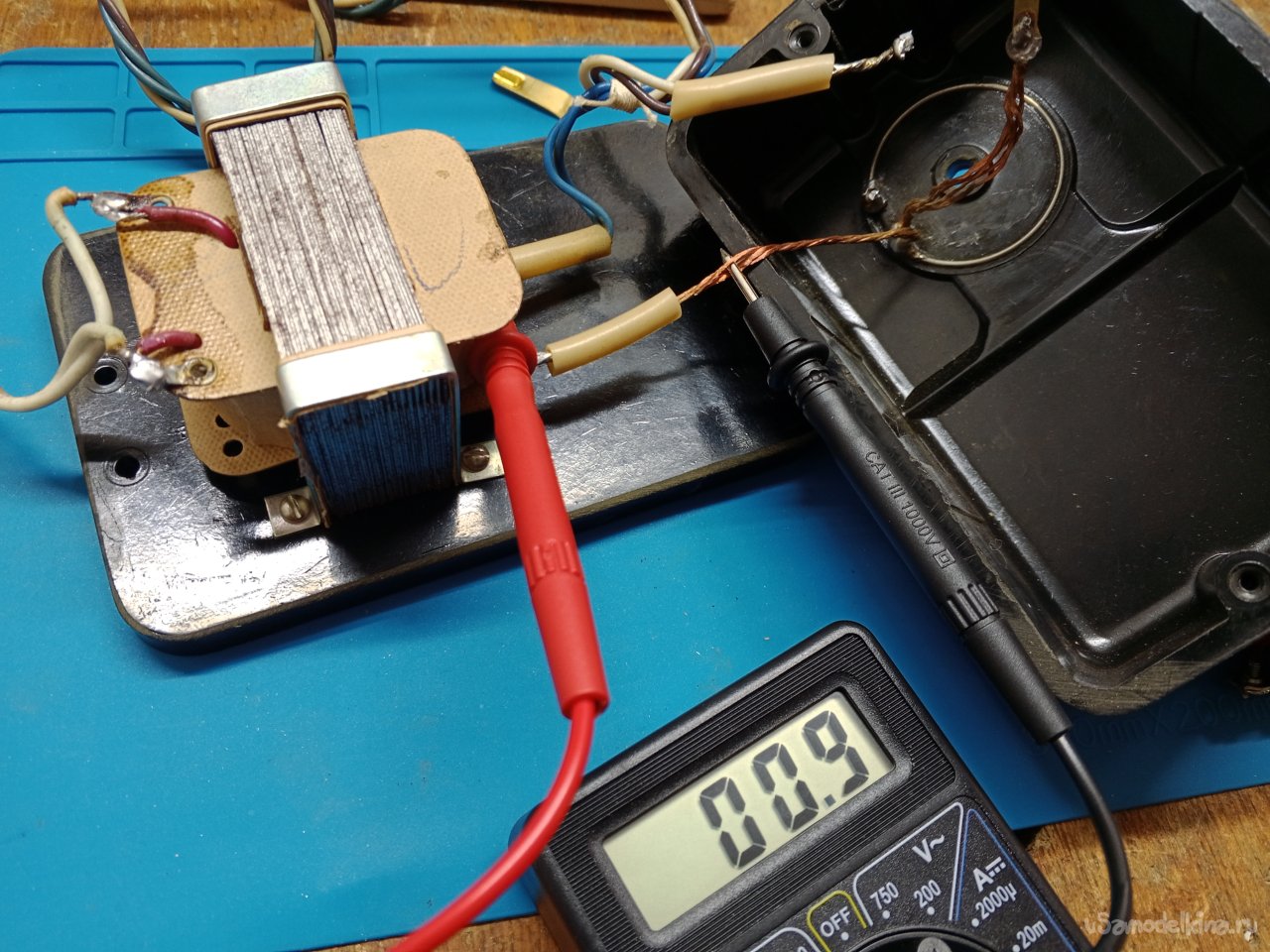

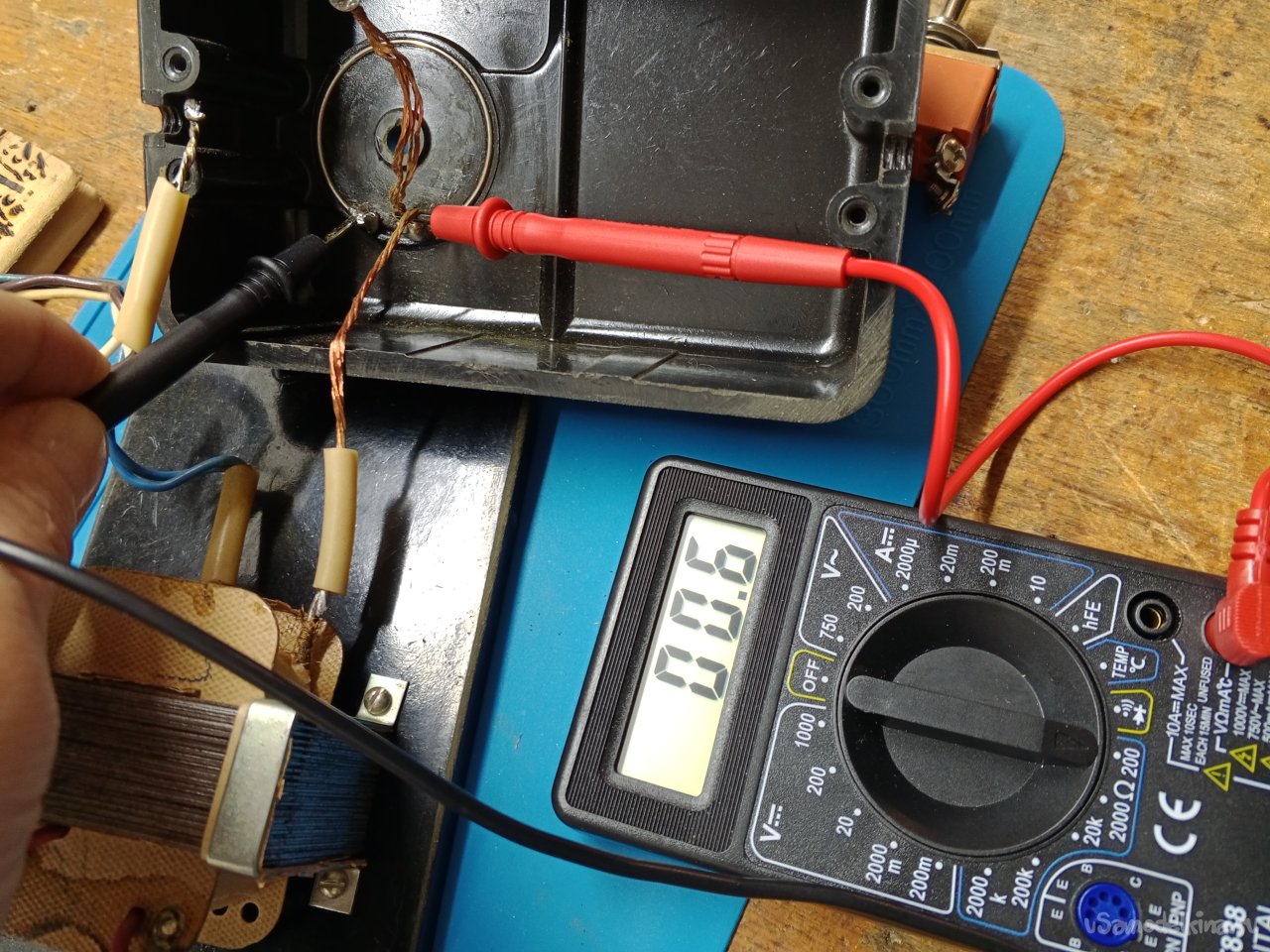

Решил измерить напряжение на выходе трансформатора без нагрузки, отпаял провод, идущий к нагревательному элементу, все равно перепаивать этот узел нужно будет. Замеры показали, 0,9 вольта на выходе и сопротивление резистивного элемента, получается, меньше Ома, по градации мультиметра.
В общем подытожил – аппарат рабочий, восстанавливать регулирующий узел и сохранять заводскую комплектацию, смысла нет, сетевой провод на «грани» (под замену), а регулировка режима будет фиксированная, на 2 положения «мах – мin», при помощи тумблера. Приступим…
Материалы и инструменты:
Материалы:
- Выжигатель (пациент)
- Провода монтажные, по работам.
- Тумблер.
- Шнур сетевой.
Инструменты:
- Бокорезы.
- Кримпер (клещи для обжима проводов).
- Ключ рожковый на 15.
- Напильник.
- Отвертка +-.
- Паяльник с принадлежностями.
- Плоскогубцы.
- Сверла по назначению.
- Шуруповерт.
ШАГ 2. Подготовка.

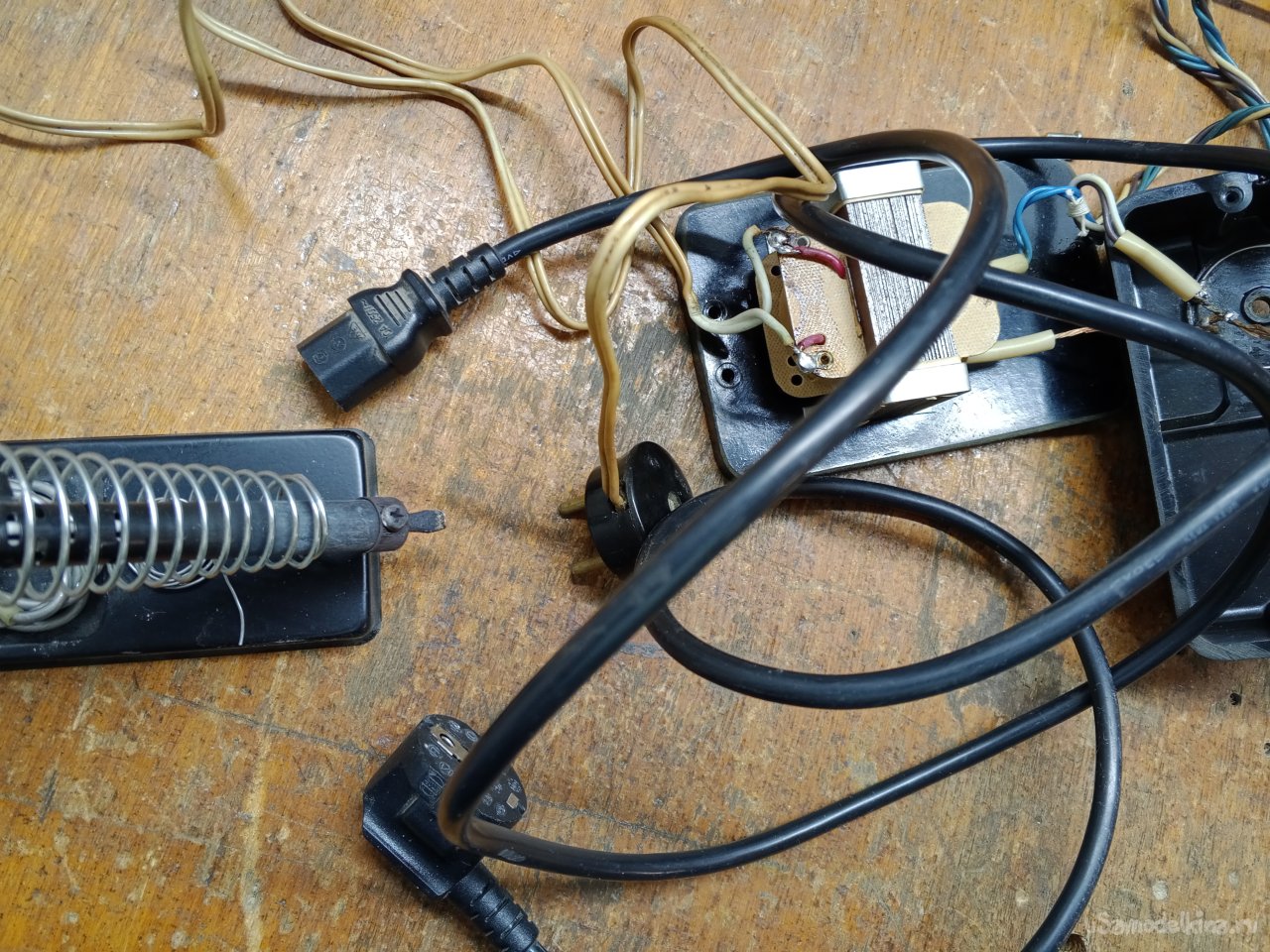

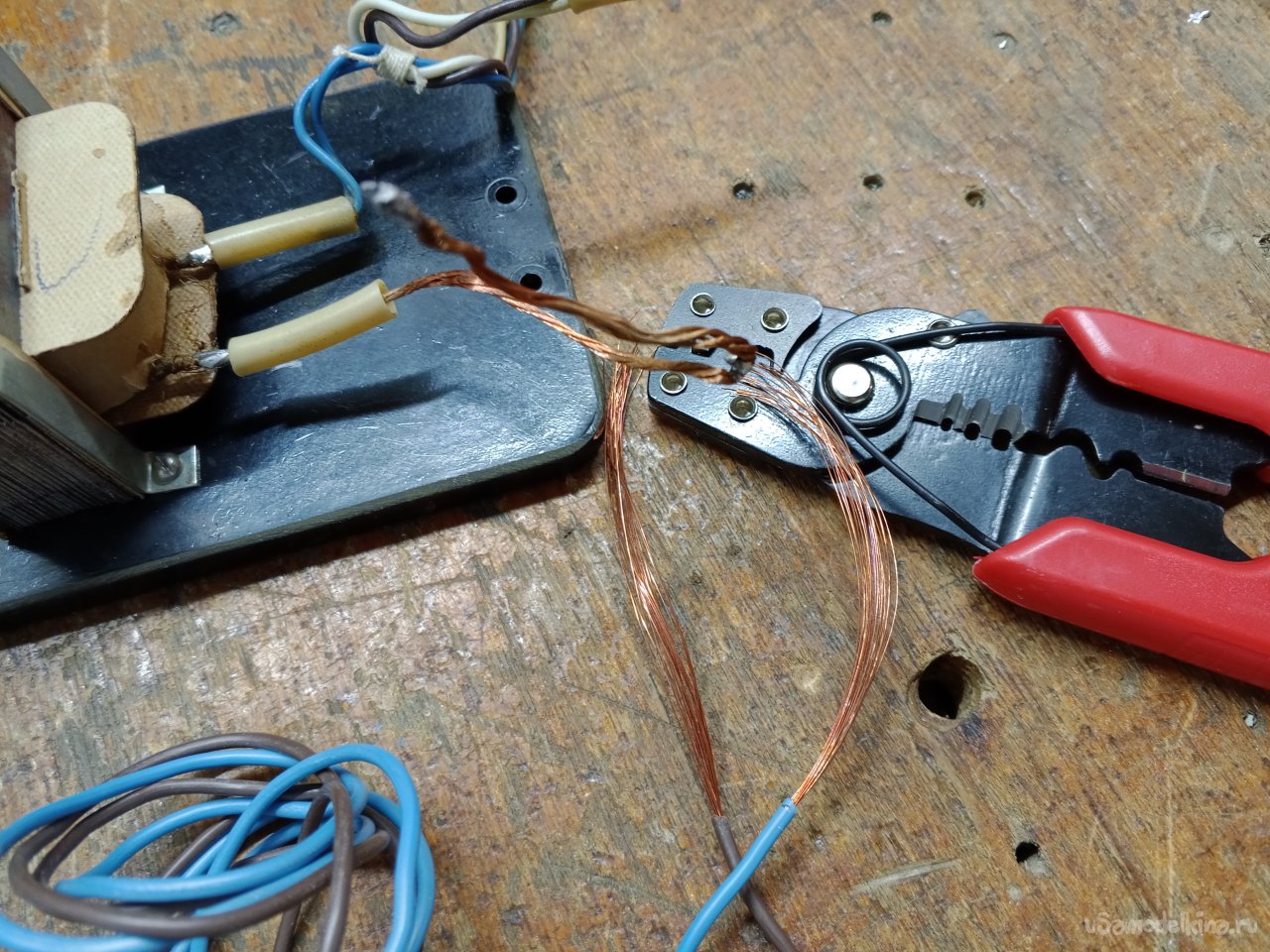

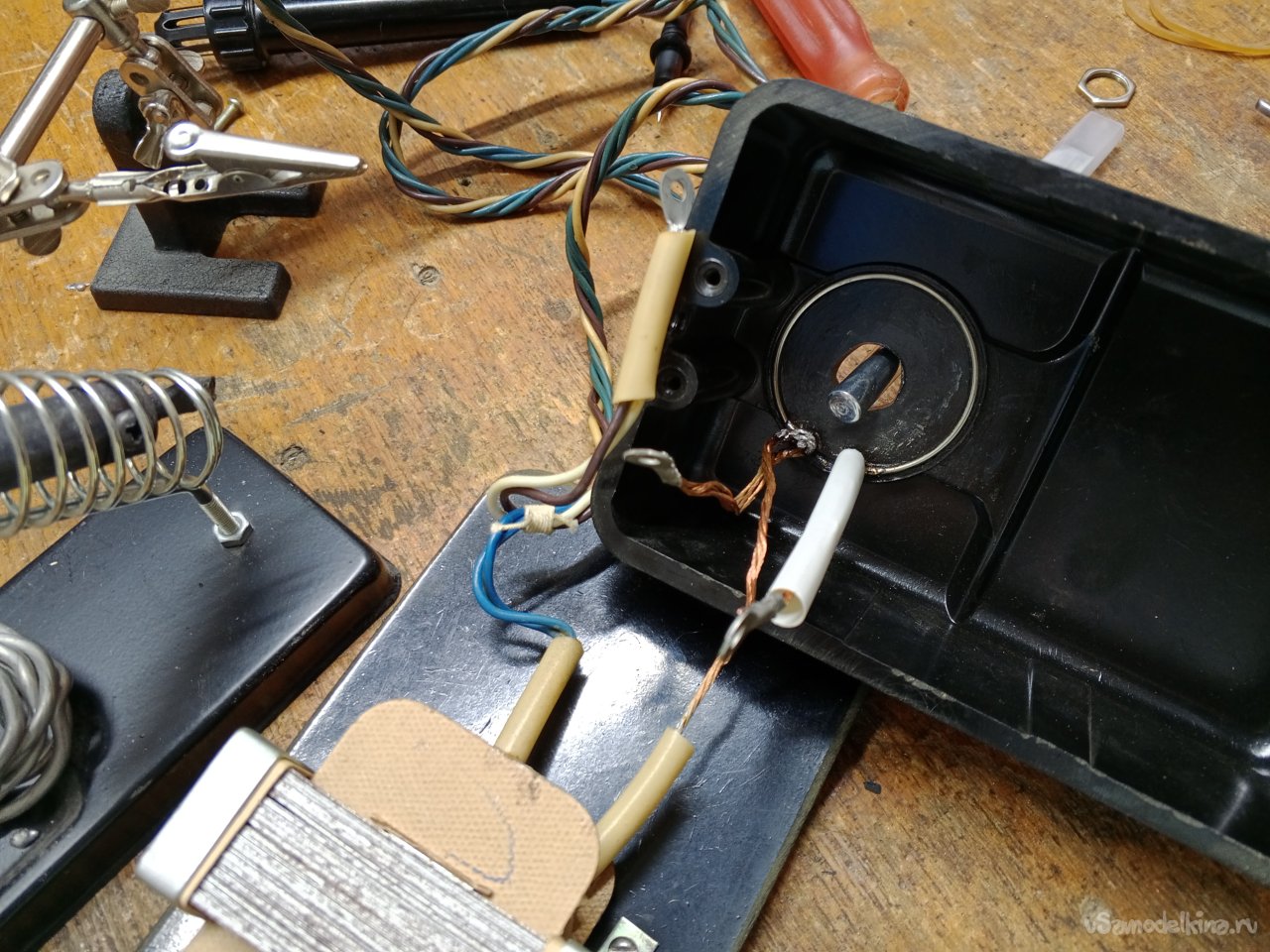

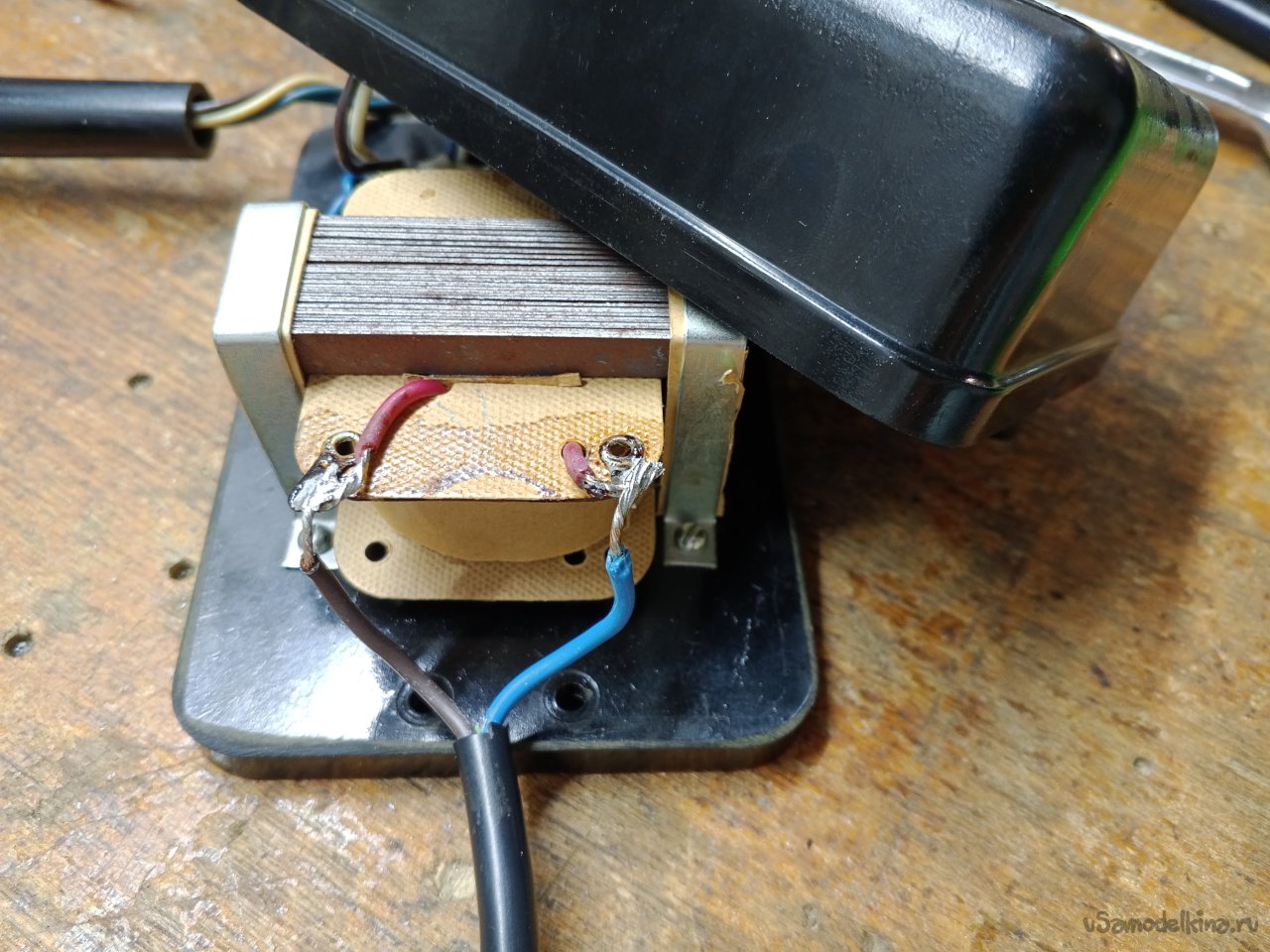

Сетевой шнур буду использовать от системного блока, отрезав розетку, с одной стороны. Отпаял старый шнур и провода от резистивного элемента.

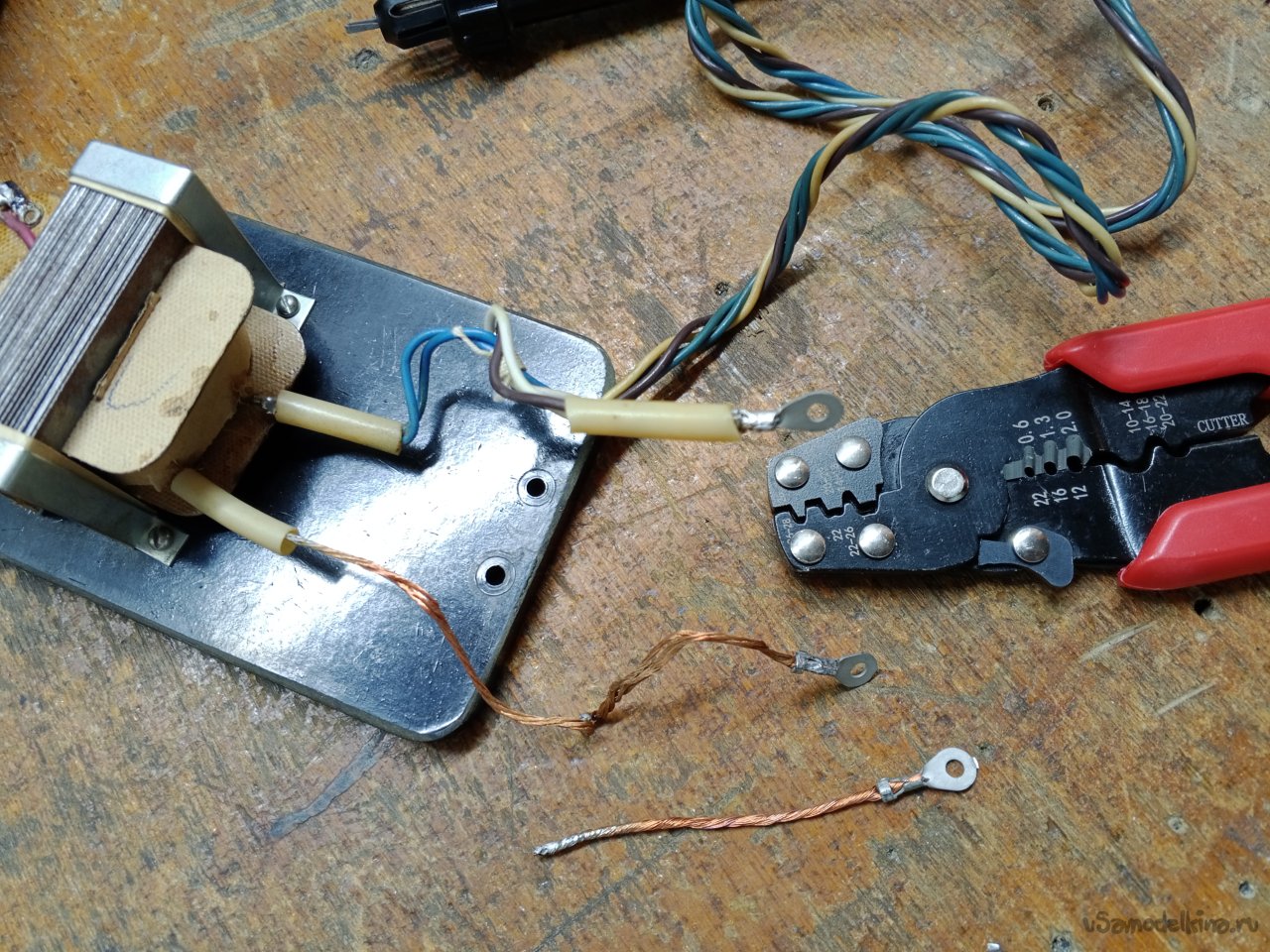

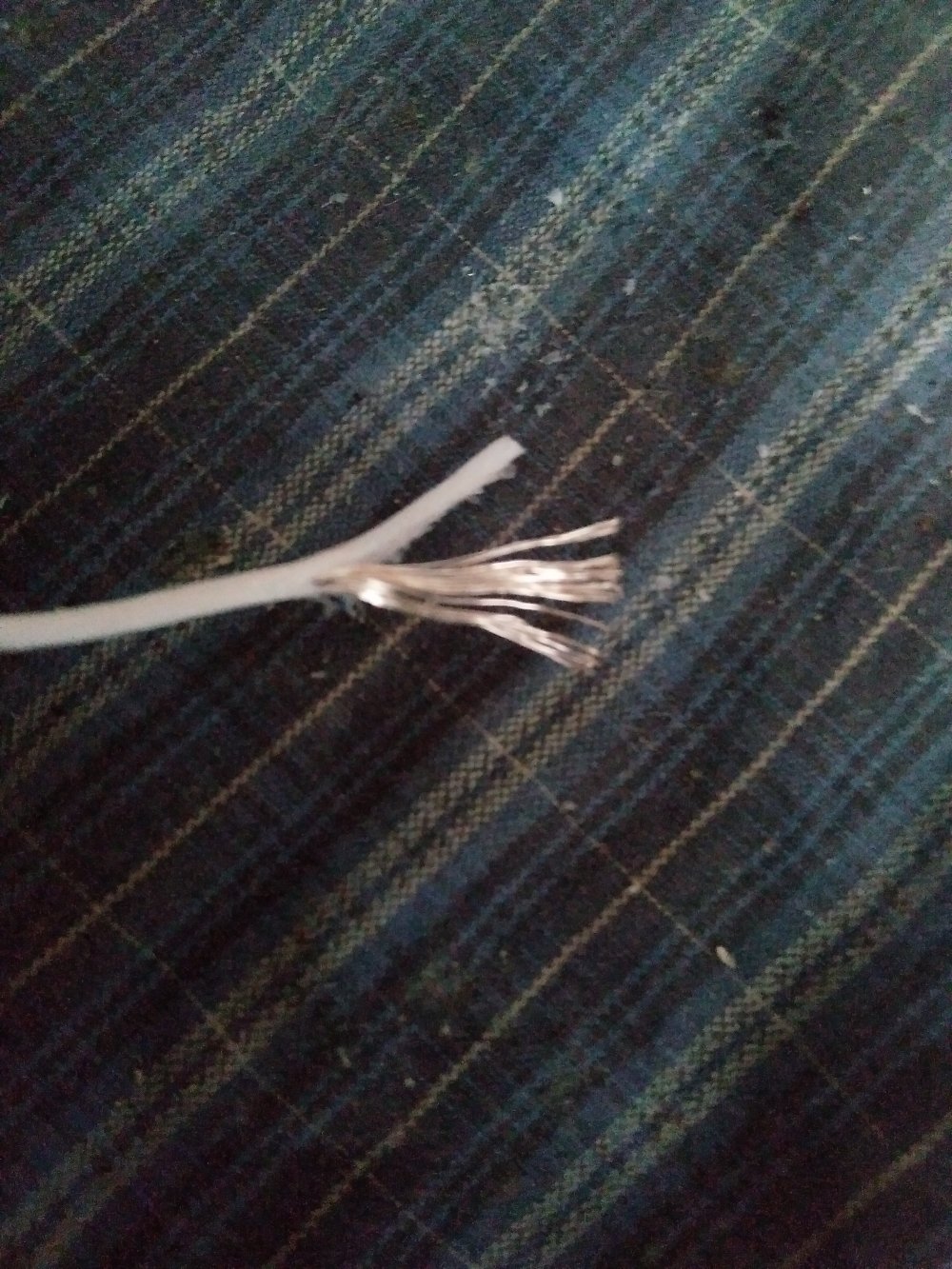

Подготовил монтажные провода.

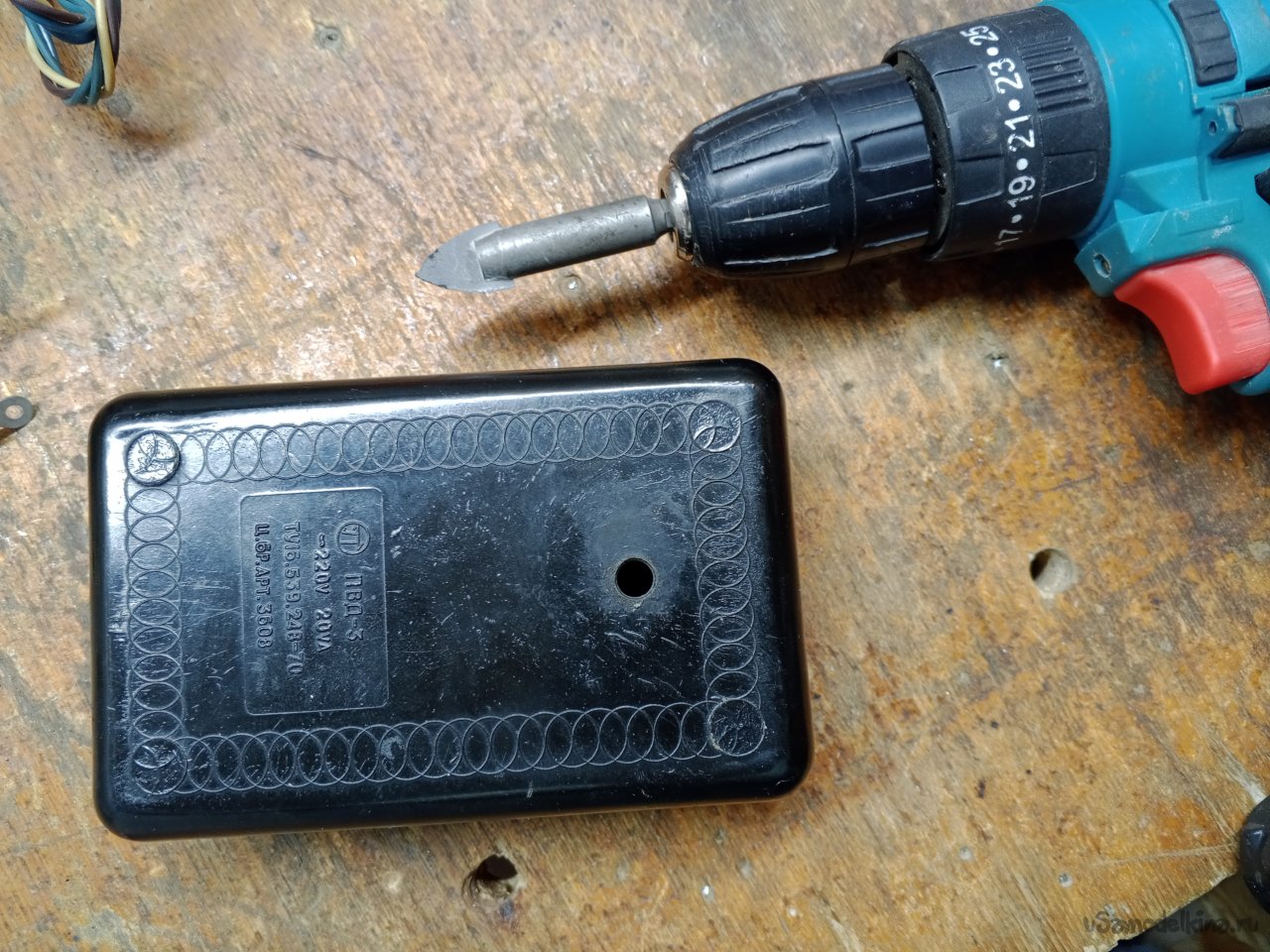

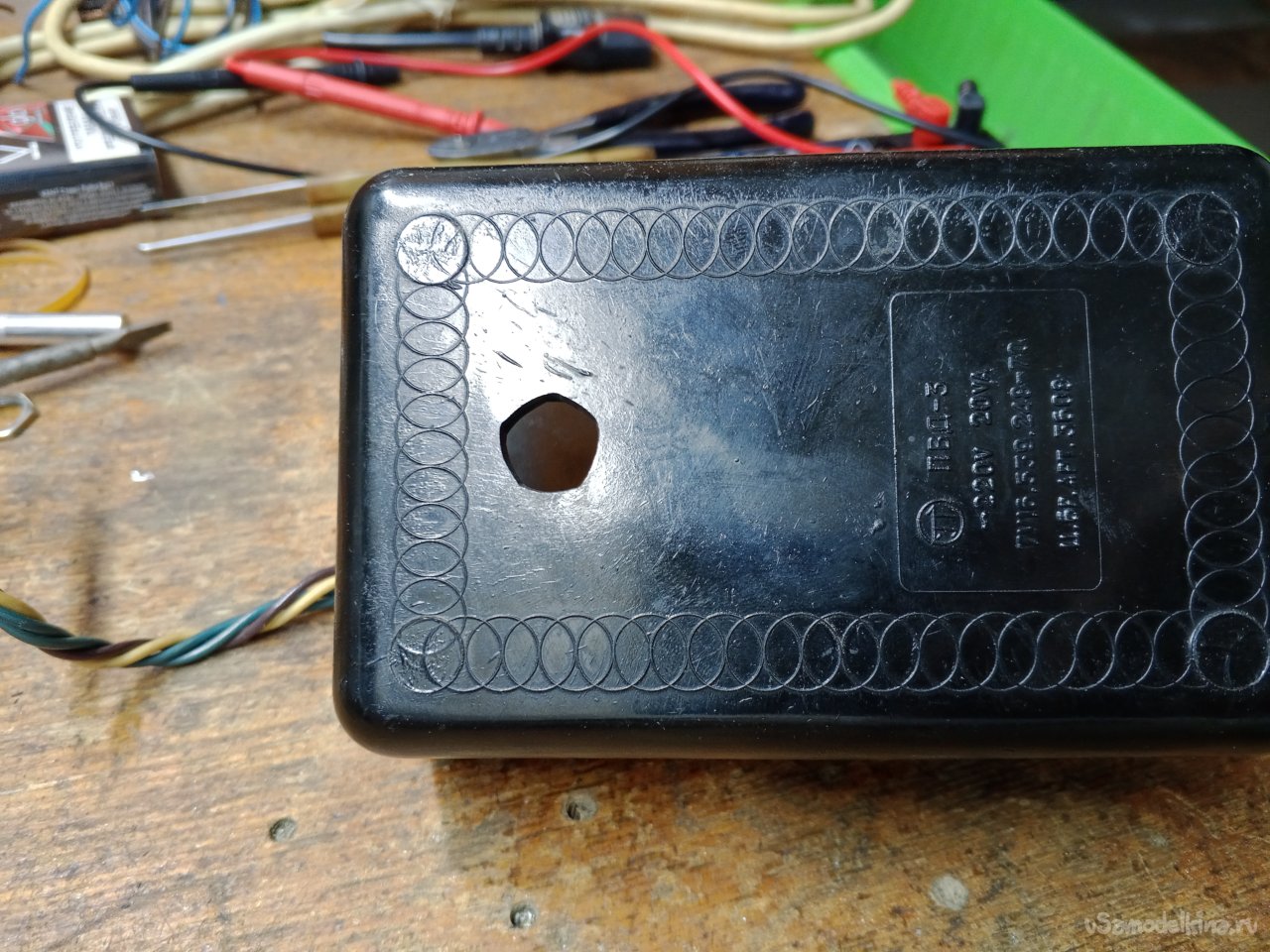

Чтобы не расколоть хрупкий карболитовый корпус, очень аккуратно, долго, с двух сторон, без нажима, рассверлил посадочное под тумблер отверстие.
ШАГ 3 Монтаж элементов на корпус.

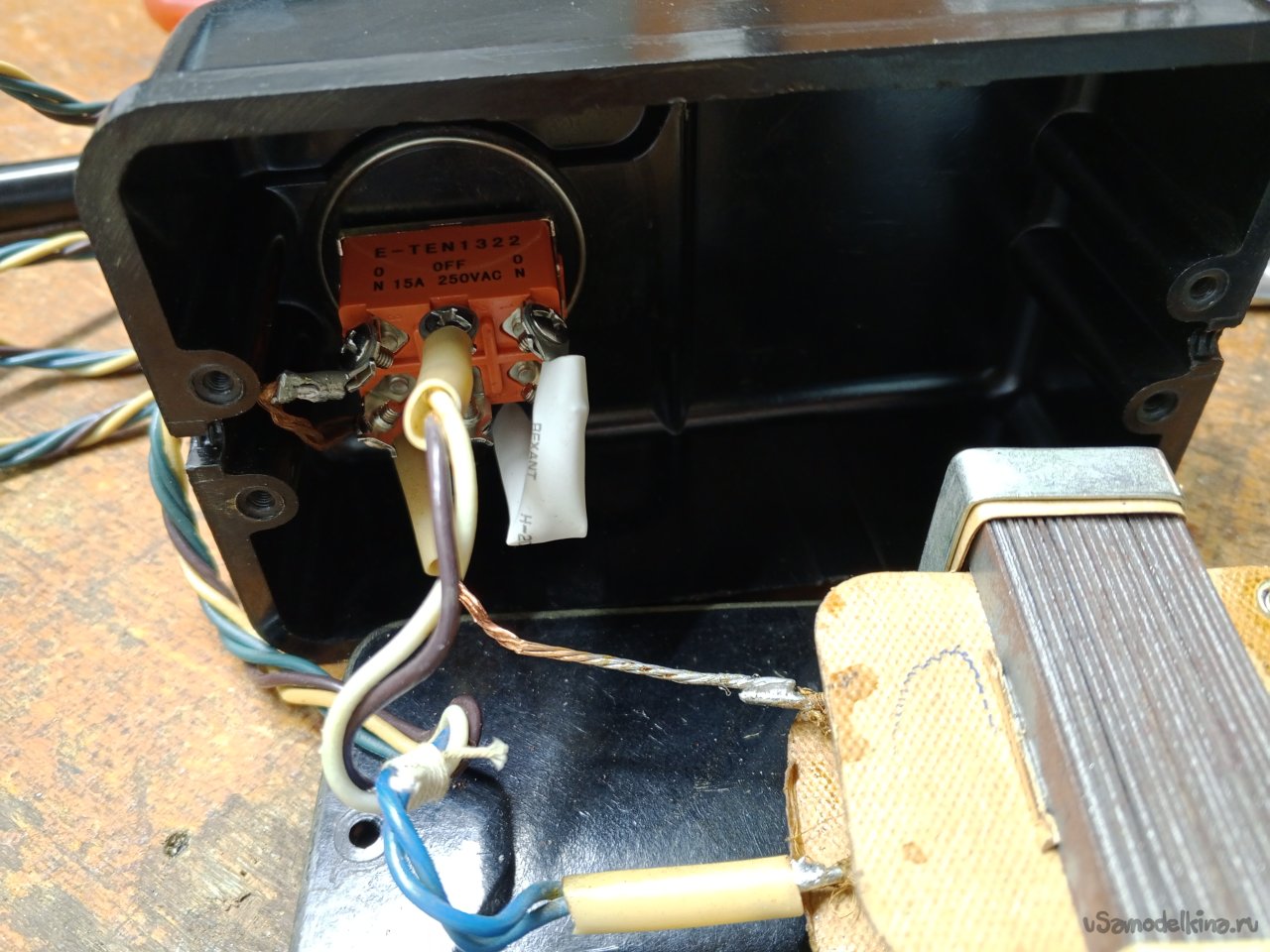

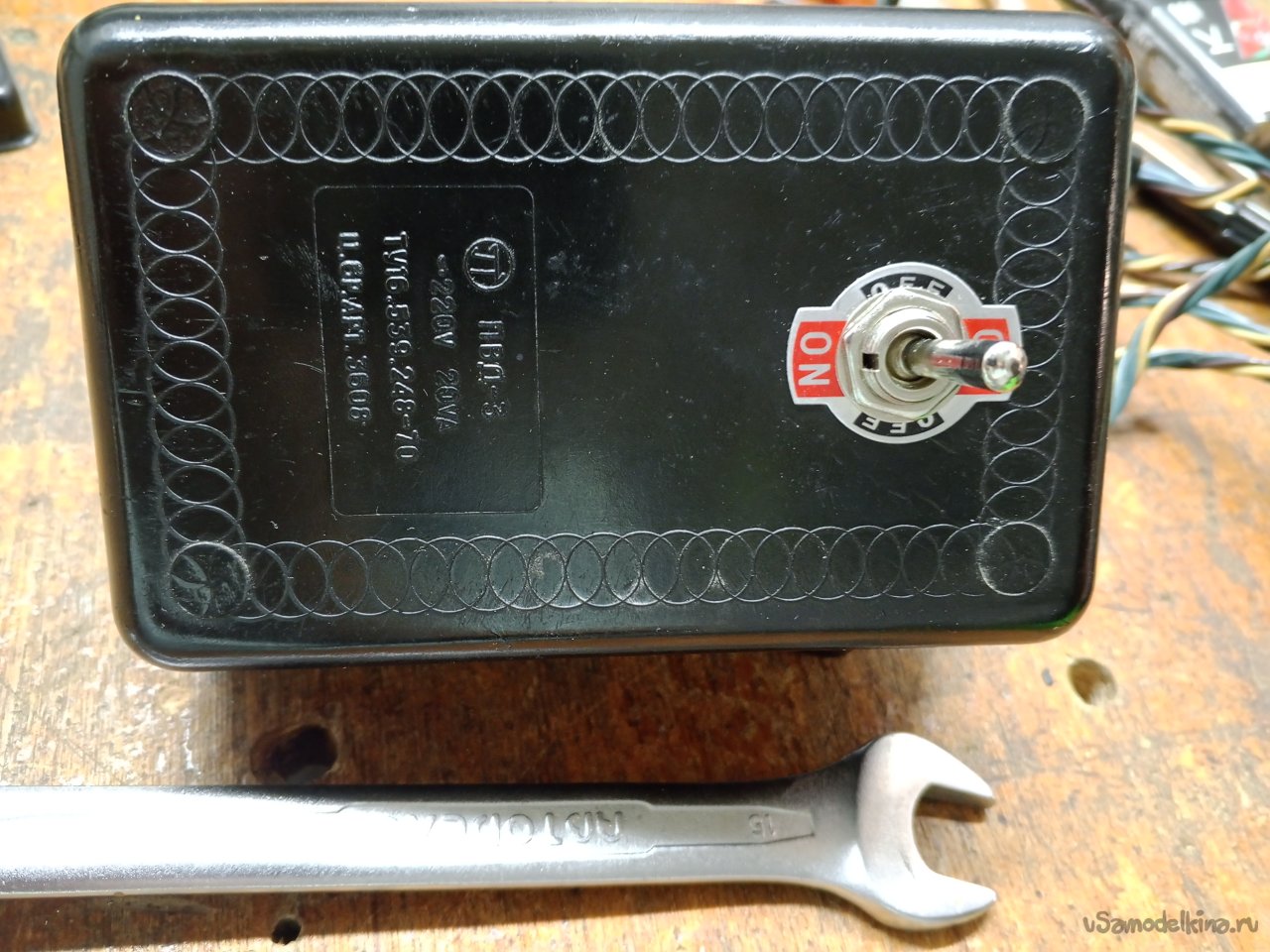

Припаял провода к резистивному элементу, необходимые концевики смонтировал на тумблер. Тумблер закрепил на корпусе.
ШАГ 4 Окончательная сборка.
Начал сборку корпуса и совсем забыл расточить в корпусе «проход», под новый сетевой шнур.

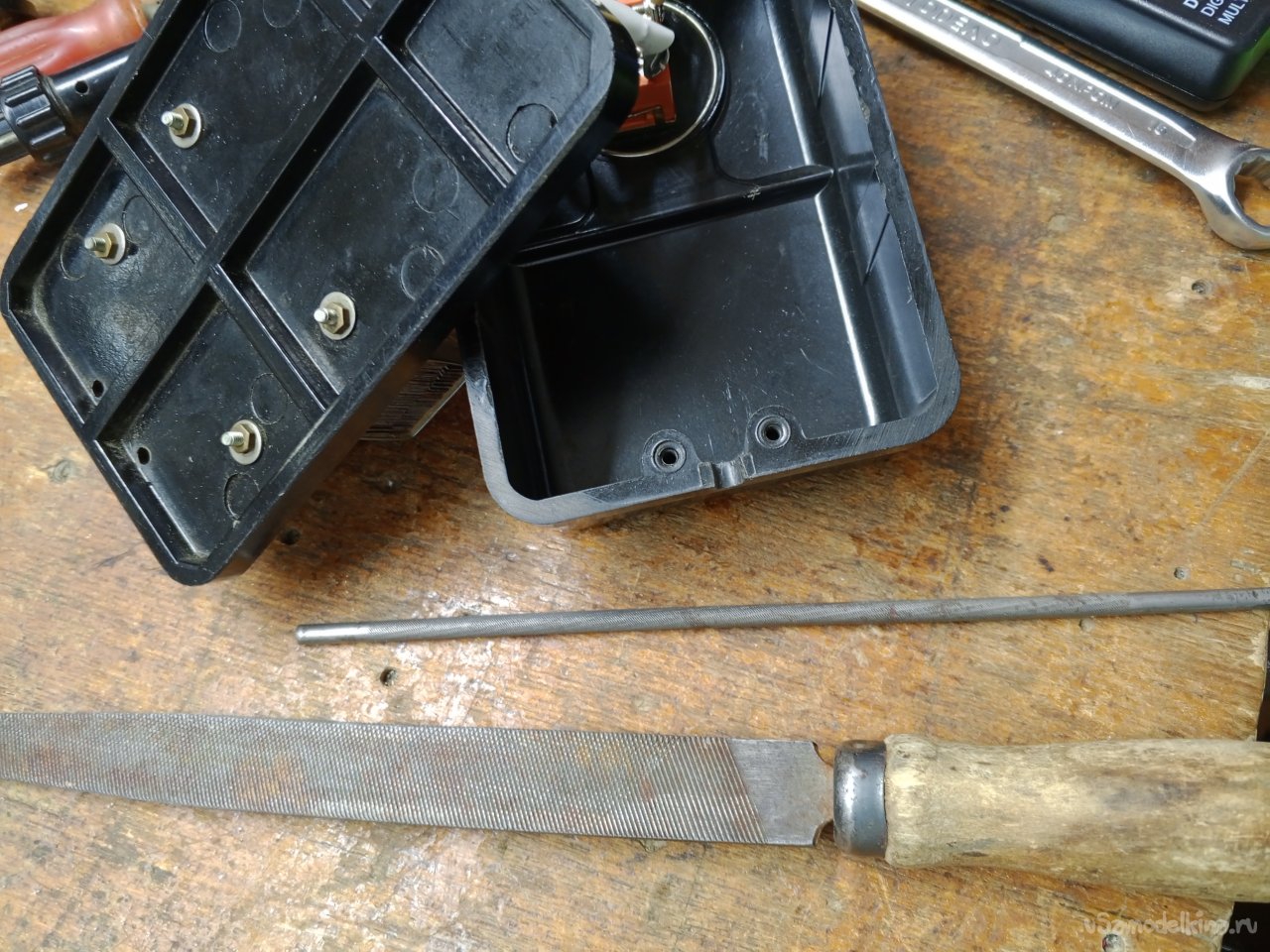

Разбирать корпус было уже неохота, все провода были уложены «красиво». При помощи напильников расточил заводское тех отверстие, до нужных мне размеров. «Поженил» половинки корпуса, ещё раз поправив внутренние провода, чтобы не было КЗ.

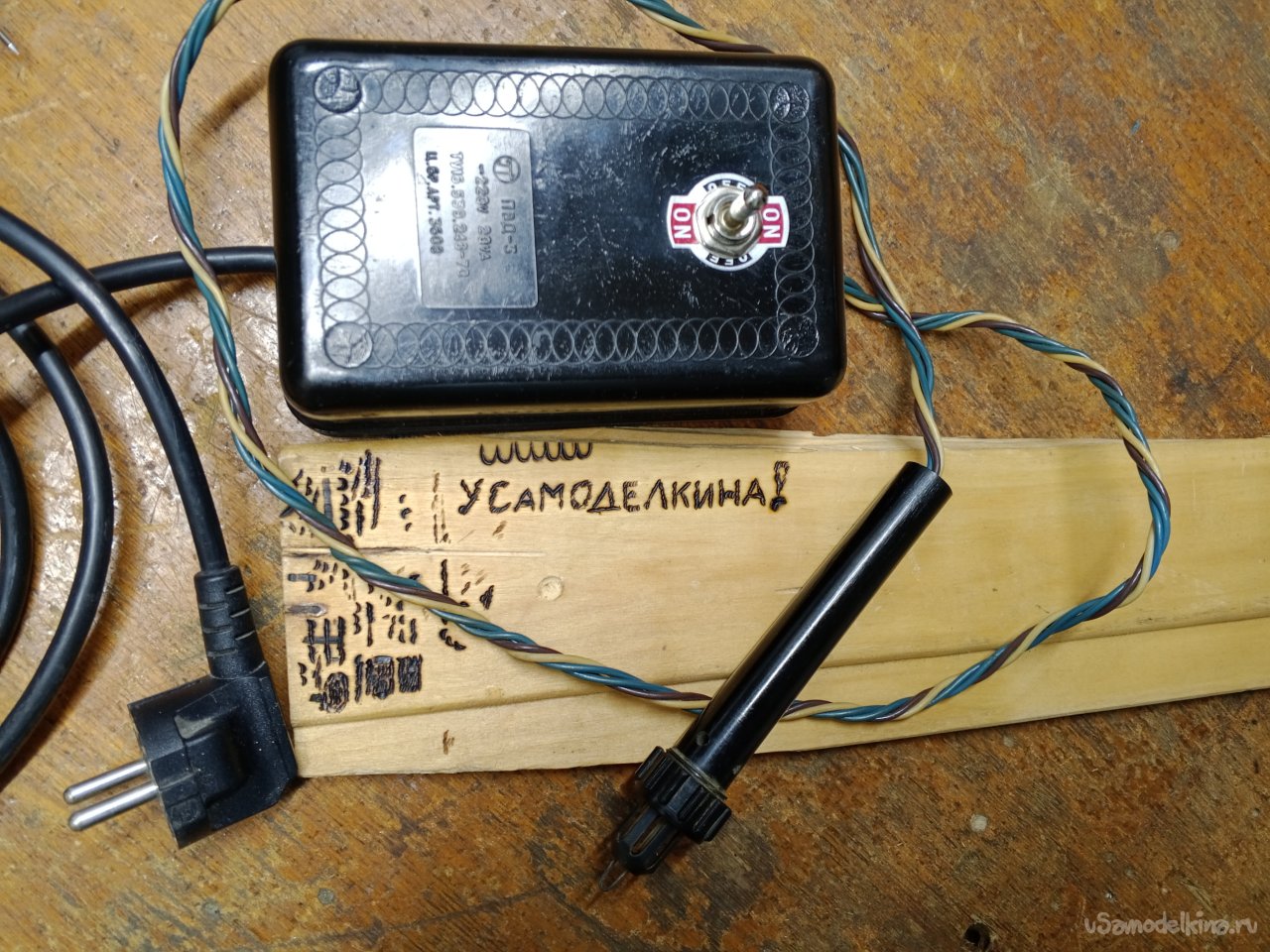

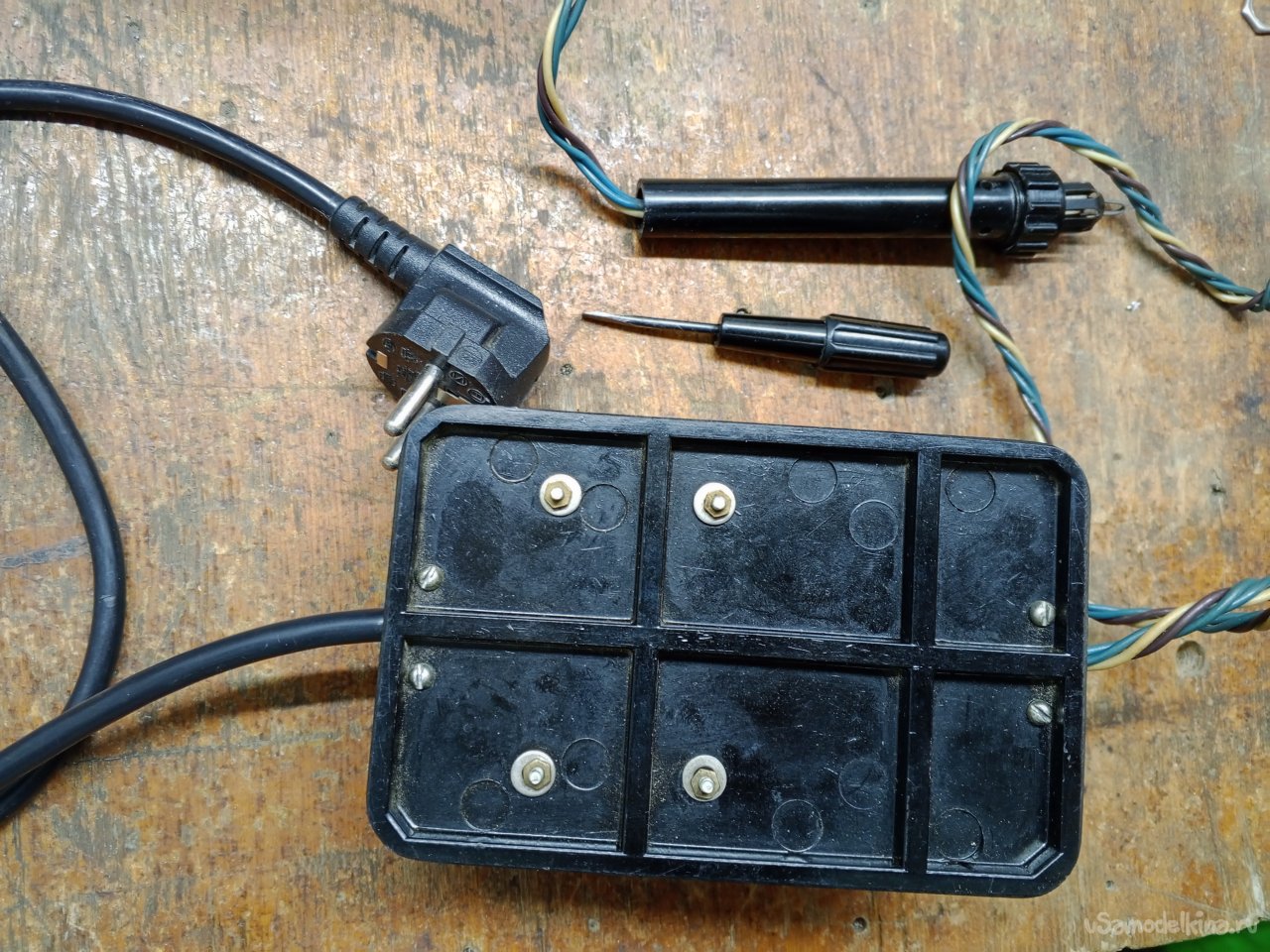

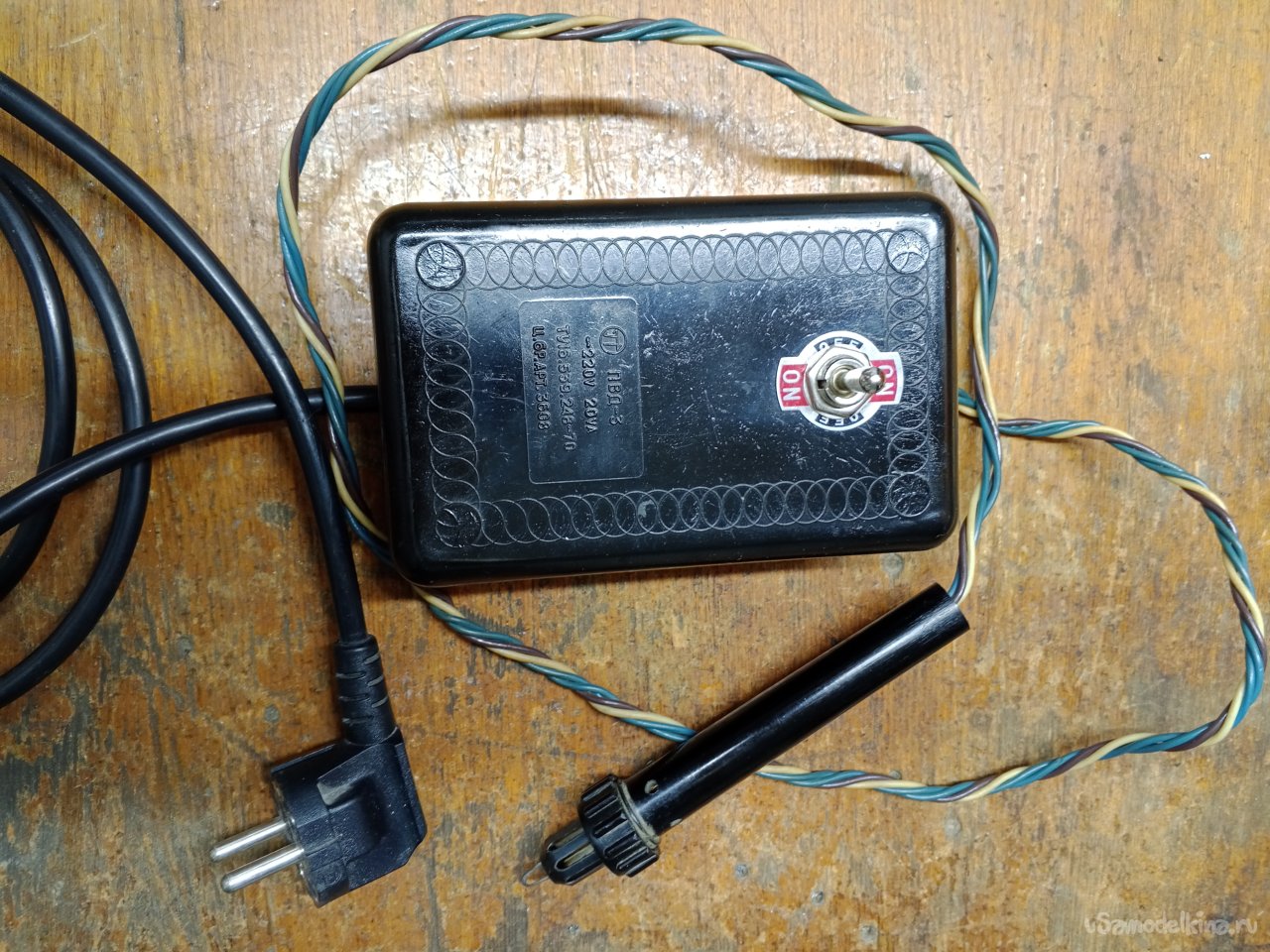

Ну вот все собрано! Подключил, работает!
P.S.
Вот как-то так… Дочка осталась довольна направлением, нового для нее, творчеством, да и я, сам немного поностальгировал.
Теперь в моем хозяйстве есть выжигатель, кому хобби, а мне как инструмент пригодиться, где-то проплавить, где-то выжечь чего.
Все старался делать так, чтобы «Радовало глаз». Делай красиво, а некрасиво и так получится.
УДАЧИ!!!
