USB адаптер для симулятора и RC аппаратуры

Практически вся современная аппаратура управления радиомоделями (как то Futaba, Hitec, Multiplex, FlySky и др.) имеет на своем борту разъем "TRAINER", с выходом РРМ сигнала (аналоговым принципом кодирования), который используется для подключения к компьютеру передатчика (пульта управления) в режиме обычного джойстика, благодаря чему можно виртуально тренироваться в управлении виртуальной моделью самолета, вертолета и др. не рискуя разбить настоящую модель. Для подключения пульта к компьютеру применяются специальные покупные кабели-адаптеры,

Типа таких

USB адаптер для симулятора и RC аппаратуры


Но мы Самоделкины можем сделать самодельный аналог адаптера, одна из лучших вариантов схем, это USB кабель на микроконтроллере atmega8, по проекту Олега Семенова, Вадима Кушнира, Виталия Пузрина. Это самопальное программное обеспечение умеет работать с любым количеством канальных импульсов пульта (передатчика) и не зависит от их полярности, не все покупные адаптеры это умеют.

Фото готового устройства.

USB адаптер для симулятора и RC аппаратуры


Шаг 1. Что нам необходимо.

Материалы:
Микроконтроллер atmega8
Транзистор BC 547 (или КТ315, КТ3102)
• Два стабилитрона на 3,3-3,6в. (например, 1N5226, 1N5527, КС133)
• Резисторы 68Ом.-2 шт., 2,2к., 4,7к., 10к., 200к., конденсатор 0,22
• Керамический или кварцевый резонатор на 12мГц
• USB удлинитель 1м. или больше (на запчасти), S-video кабель (на запчасти)

Инструменты:
• Паяльные принадлежности, текстолит для платы.

Шаг 2. Изготовление штекера для разъема "TRAINER".

Для разъема TRAINER идеально подходит штекер от кабеля S-video.

Только его надо сперва правильно распаять.

На фото: Так выглядит стандартная распайка S-video кабеля.

USB адаптер для симулятора и RC аппаратуры


На фото: А нам надо переделать его по следующей схеме ниже.

USB адаптер для симулятора и RC аппаратуры


Этот вариант подходит для пультов FlySky, для других производителей пультов распиновка может быть другой, поэтому сперва надо смотреть-сверять дополнительно в интернет.

Для работы с симулятором будет использоваться только 1pin - PPM сигнал и GND.

Берем кабель s-video и отрезаем нужный нам штекер.

USB адаптер для симулятора и RC аппаратуры


Снимаем пластиковую оболочку (корпус), если он не снимается, делаем разрез ножом и снимаем.

Внутри видно, что два входных провода припаяны на неправильные для нашей схемы пины, а два других пина соединены вместе и на корпус, что нас тоже не устраивает. Поэтому вынимаем все внутренности.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Вынимаем ножки GND и разъединяем их.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Берем заготовленный USB удлинитель, отрезаем разъем Тип "А" с 20 см. куском кабеля и откладываем пока в сторону для дальнейшего присоединения к плате.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Берем остальную половину кабеля, длиной не менее 80 см., разделываем концы для присоединения к штекеру.

USB адаптер для симулятора и RC аппаратуры


Сразу надеваем оболочку на кабель.

USB адаптер для симулятора и RC аппаратуры


Зачищенные провода облагораживаем кусочком термоусадки.

USB адаптер для симулятора и RC аппаратуры


Облуживаем концы проводов.

USB адаптер для симулятора и RC аппаратуры


Припаиваем ножки разъема и вставляем их на место в соответствии со схемой подключения к пульту.

USB адаптер для симулятора и RC аппаратуры


Собираем разъем, закрепляем все на термоклей и надеваем оболочку корпуса на место.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Для ремонта разрезанного корпуса, надеваем несколько трубок термоусадки и обжимаем нагревом.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Проверяем работоспособность полученного кабеля тестером, если цепь звонится, замыкания нет, значит кабель готов.

USB адаптер для симулятора и RC аппаратуры


Теперь надо вставить штекер с кабелем в разъем TRAINER, включаем пульт (передатчик) и замеряем на выходе провода PPM сигнала наличие напряжения, оно должно быть около 3 вольт, если этого нет, надо проверить напряжение непосредственно на выходе самого пульта и настроить выход в меню.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Шаг 3. Изготовление платы адаптера.

Основная схема адаптера.

USB адаптер для симулятора и RC аппаратуры


По этой принципиальной схеме проектируем монтажную плату.

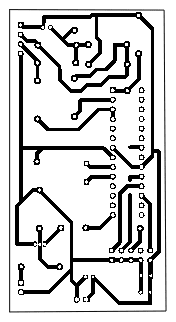

У меня получилась вот такая небольшая плата, сделана она в программе Sprint-Layout.

USB адаптер для симулятора и RC аппаратуры


Изготавливаем саму плату одним из доступных для Вас способом, ЛУТ, ЧПУ или др.

Я развлекаюсь на ЧПУ.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Получилась вот такая платка.

USB адаптер для симулятора и RC аппаратуры


Шаг 4. Распайка платы.

Не спешите сразу покупать кварц на 12 мГц, у каждого дома есть ненужная usb компьютерная мышь, старая флешка или другой ненужный USB девайсы, проверьте их внутри, наверняка там есть то что Вам надо.

Мой кварц взят из "мыши".

USB адаптер для симулятора и RC аппаратуры

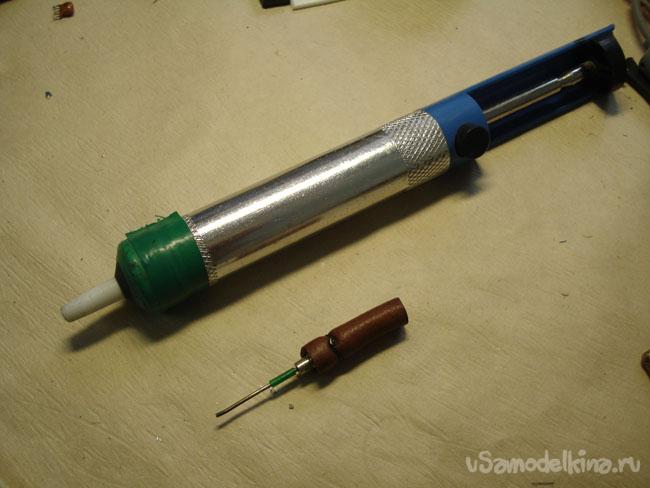

Отсос не справился, поэтому применил старый дедовский метод, игла от шпица.

USB адаптер для симулятора и RC аппаратуры


USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Впаиваем все детали на плату, припаиваем наш изготовленный кабель с s-video штекером и заготовленный ранее 20 см. USB шнурок.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Готовую плату покрываем лаком.

USB адаптер для симулятора и RC аппаратуры


Шаг 5. Прошивка микроконтроллера.

Для прошивки через программу CodeVisionAVR выставляем фьюзы как на фото ниже, для PonyProg соответственно наоборот.

USB адаптер для симулятора и RC аппаратуры


Прошиваем МК через программатор или просто через LPT порт по схеме ниже.

USB адаптер для симулятора и RC аппаратуры


Процесс прошивки.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Шаг 6. Проверка готового устройства.

Готовое устройство подключаем к USB порту компьютера, оно должно определиться как игровое устройство (джойстик), при наличии подключения к интернет возможно произойдет до установка нужного драйвера устройства.

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


После того как появится уведомление, что устройство готово к работе, можно зайти ПУСК-УСТРОЙСТВА И ПРИНТЕРЫ, там увидим изображение джойстика.

USB адаптер для симулятора и RC аппаратуры


Заходим в свойства и проверяем работу осей, если все работает, остается запустить одну из множества программ симуляторов, настроить, назначить оси и можно в полет!

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Если адаптер не определился компьютером, то надо проверить монтаж схемы.

Пример симулятора AeroFly Professional Deluxe

Вбираем наш джойстик.

USB адаптер для симулятора и RC аппаратуры



USB адаптер для симулятора и RC аппаратуры


Калибруем оси.

USB адаптер для симулятора и RC аппаратуры


Выставляем оси на нужные каналы.

USB адаптер для симулятора и RC аппаратуры

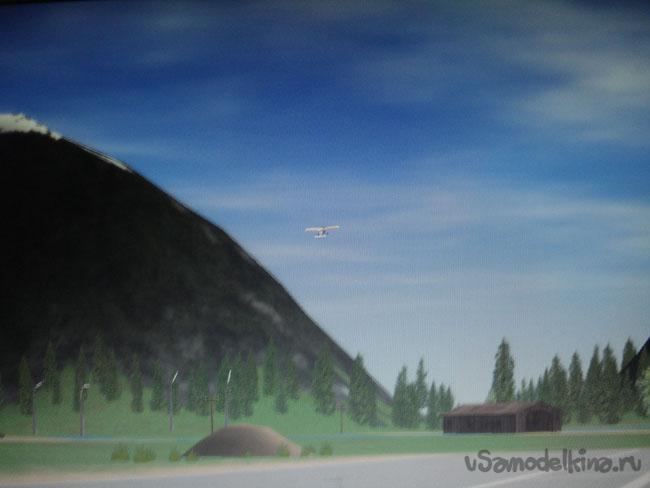

УРА, полетели!

USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры
USB адаптер для симулятора и RC аппаратуры


Прошивка, схема и др. RC_usb.rar [867,29 Kb] (cкачиваний: 211) скачать dle 11.1смотреть фильмы бесплатно
