Дистиллятор из сифона и элемента Пельтье

Дистиллятор из сифона и элемента Пельтье

Здравствуйте, уважаемые посетители сайта! Сегодня в этой статье автор расскажет нам о том, как можно самому в домашних условиях и без особых сложностей сделать самодельный аппарат для дистиллировки воды. Также этот аппарат можно использовать как самогонный (принцип действия один и тот же). Делать нашу самоделку мы будем из сифона и элемента Пельтье (термоэлектрический преобразователь, в котором при протекании электрического тока возникает разность температур).

Для начала я предлагаю посмотреть видео нашей поделки, которое размещено по ссылке ниже:

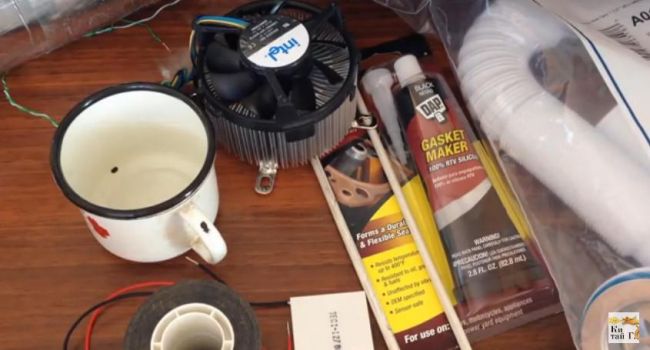

Для нашего аппарата нам понадобятся следующие составляющие:
- канализационный сифон;
- термостойкий силиконовый герметик;
- две металлические палочки примерно по 30 см каждая;
- серебристый теплоотражающий скотч (в принципе можно воспользоваться и обыкновенным);
- изолон (материал);
- эмалированная кружка;
- кулер для охлаждения;
- элемент Пельтье;
- кастрюля.
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

Итак, начнём изготовление дистиллятора.

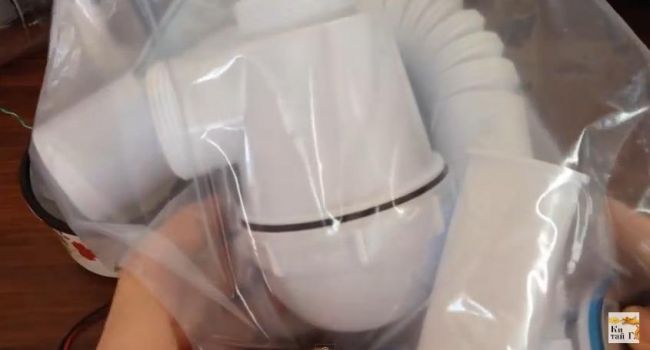

Сначала распаковываем сифон и выкручиваем крышку. Вместо неё у нас должна быть прикреплена эмалированная кружка:
Дистиллятор из сифона и элемента Пельтье

Аккуратно с помощью болгарки отрезаем ручку от кружки и плотно засовываем кружку в уже ранее отрезанную пластмассовую крышку сифона:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

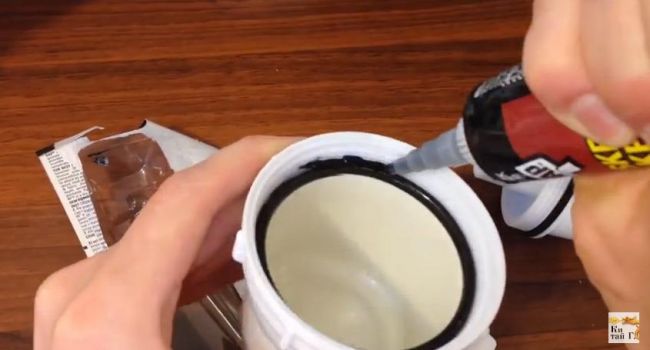

Смазываем места креплений герметиком и закручиваем конструкцию:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

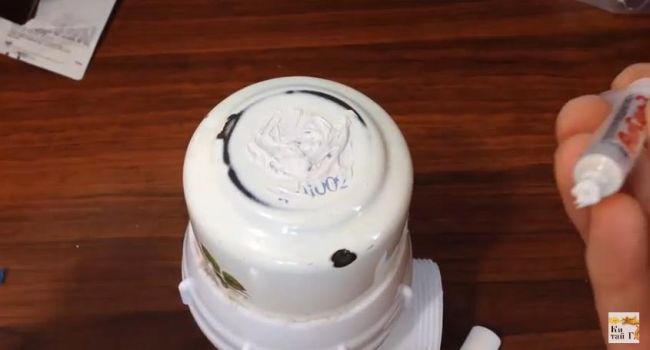

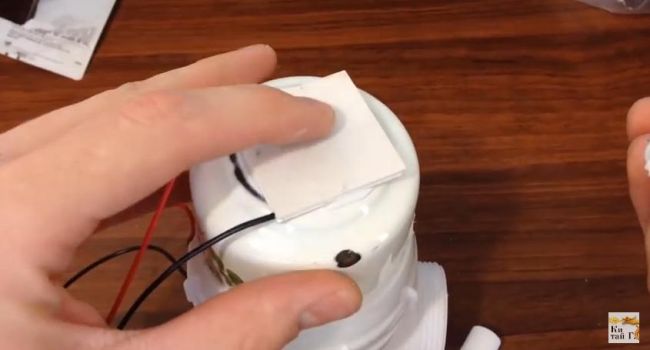

Теперь шлифуем верхнюю часть крышки (то есть дно) наждачной бумагой и с помощью термоклея приклеиваем элемент Пельтье на дно крышки:
Дистиллятор из сифона и элемента Пельтье

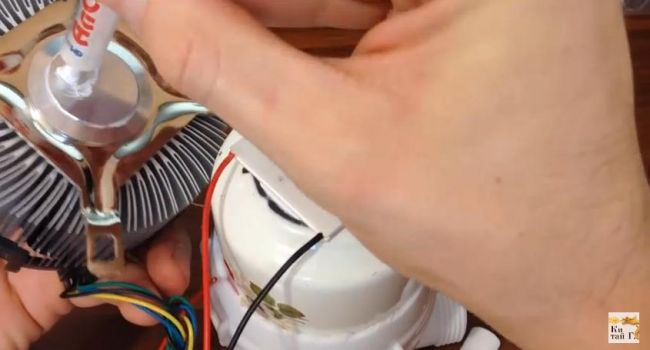

Также термоклей наносим на кулер и аккуратно приклеиваем кулер сверху на элемент Пельтье вот так вот:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

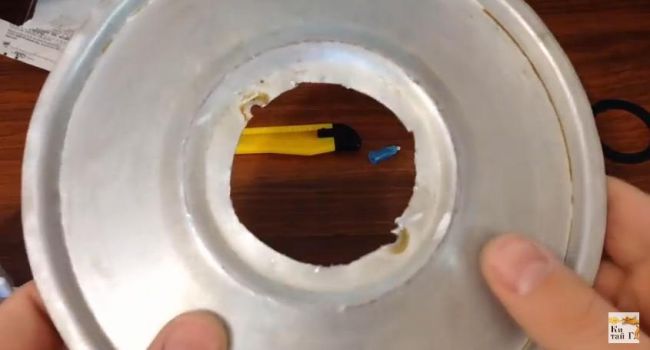

Откладываем в сторону нашу конструкцию и приступаем к другому. Берём крышку с кастрюли и аккуратно вырезаем отверстие в центре крышки:
Дистиллятор из сифона и элемента Пельтье

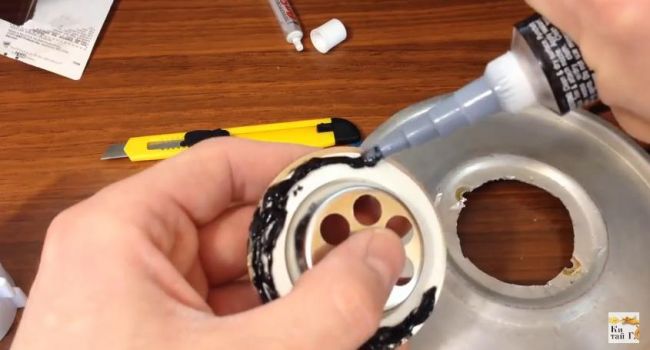

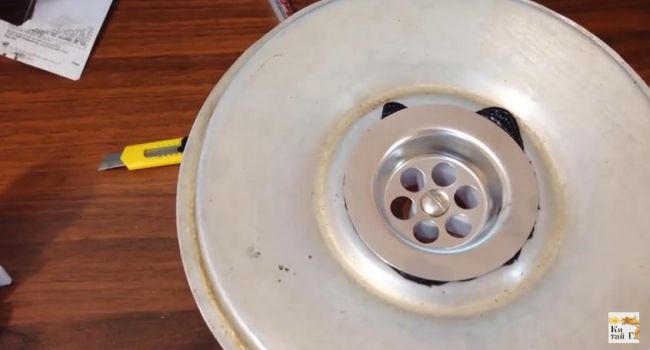

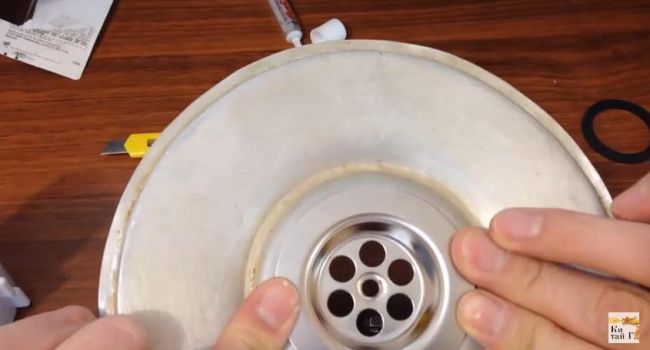

Наносим герметик на сливную часть сифона и прикрепляем к отверстию в крышке:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

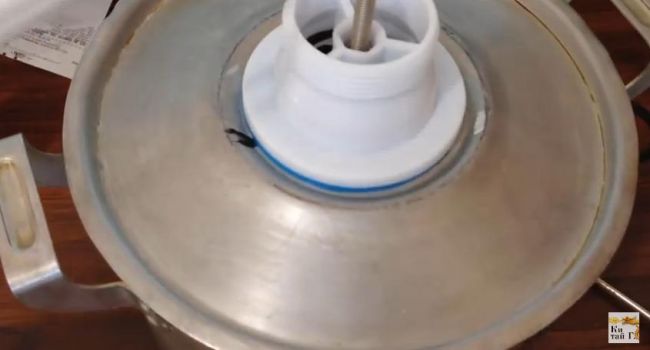

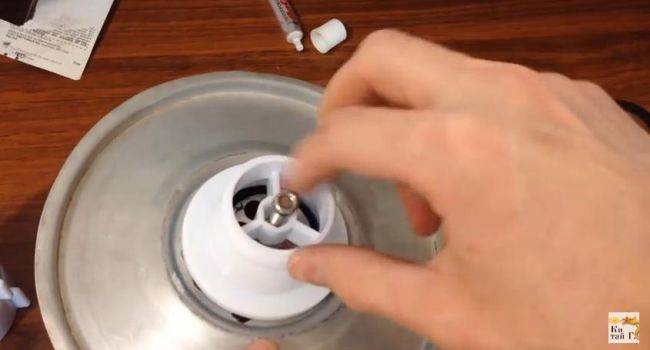

С помощью болта собираем конструкцию.

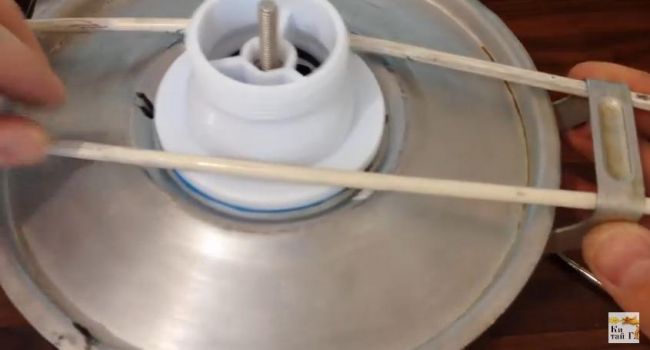

Далее нужно сделать кастрюлю также герметично закрытой. Для этого наносим герметик по периметру крышки, прижимаем крышку к кастрюле и фиксируем всё двумя металлическими палочками:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

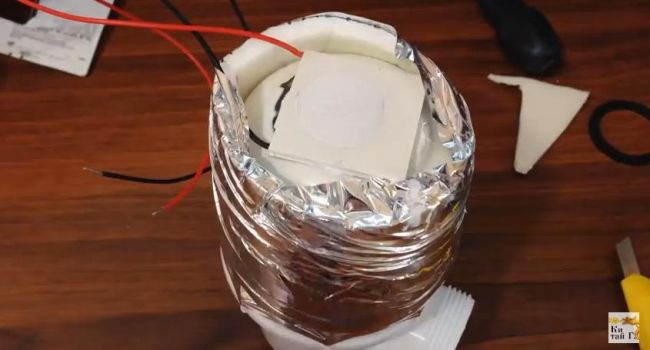

Теперь берём изолон и аккуратно обклеиваем скотчем стакан, чтобы радиатор не нагревал своим теплом его и не препятствовал конденсации воды:
Дистиллятор из сифона и элемента Пельтье

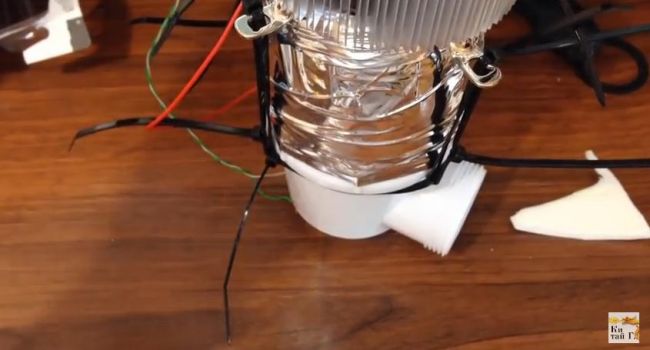

Для дополнительной стойкости и прочности можно сделать крепления вот таким вот образом:
Дистиллятор из сифона и элемента Пельтье

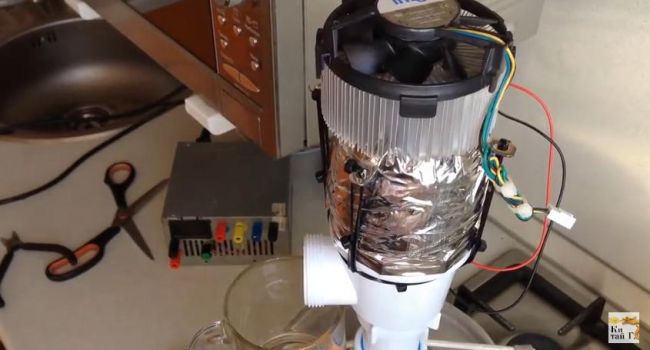

Далее собираем все составляющие нашего прибора воедино и у нас должна получиться вот такая вот конструкция:
Дистиллятор из сифона и элемента Пельтье

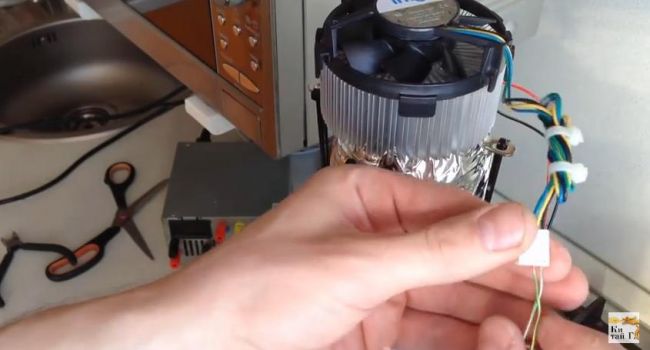

Подключаем провода (сначала кулер):
Дистиллятор из сифона и элемента Пельтье

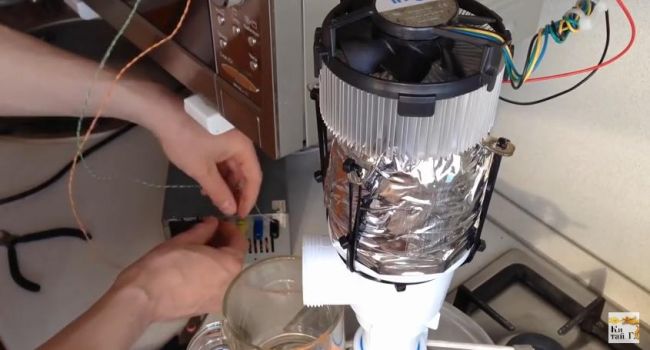

После этого подключаем питание к элементу Пельтье. Далее подключаем кулер к клемам и даём напряжение в 14 вольт. Как видим, вентилятор начал вращаться:
Дистиллятор из сифона и элемента Пельтье

В кастрюлю набираем воду и ставим на плиту, поджигая газ (ждём пока вода закипит), а элемент Пельтье подключаем к клеммам и даём ток в 2 ампера.

Видим, что начал появляться пар, а за ним вода начала капать в чашку:
Дистиллятор из сифона и элемента Пельтье
Дистиллятор из сифона и элемента Пельтье

Вы можете варьировать напряжение и ток (только не переборщите). Видим, что пар идёт очень сильно, поэтому, чтобы ещё более экономно использовать прибор и повысить коэффициент полезного действия аппарата, можно сделать дополнительную секцию.

Вот собственно и всё!!! Наш дистиллятор готов! Всё работает, всё получилось. Прибор можно использовать и как самогонный аппарат, если залить бражку в кастрюлю (но об этом я уже рассказывать не буду).
Дистиллятор из сифона и элемента Пельтье

Спасибо за внимание! Удачи всем и до скорых встреч!скачать dle 11.1смотреть фильмы бесплатно
